Как правильно подобрать толщину стены, выполненной из кирпича

Перед началом кирпичного строительства нужно определиться с типом кладки и тем, какой именно по типу и размеру кирпич будет использоваться для строительства.

Строительный брус естественной влажности

Дачные дома, бани и не дорогие дома для постоянного проживания выгодно строить из свеже напиленного бруса естественной влажности.

Такой пиломатериал значительно дешевле профилированного или клееного бруса. Сборка стен дома из строительного бруса достаточно проста и при выполнении определенных правил позволяет построить надежный и долговечный дом.

Дома из клееного бруса, конечно же, получаются более качественными и комфортными. Часто не требуют дополнительного утепления стен. Быстрее готовы к заселению. Однако помните основное правило рынка — качество стоит денег.

Надо ли сушить брус?

Сушить приобретённый брус не следует. При естественной сушке в штабеле пиломатериал сильно деформируется — изгибается, скручивается штопором. Сложить из такого покоробленного бруса ровные стены с плотными швами практически невозможно.

После изготовления брус, как можно быстрее, следует уложить в стены. Брус высыхает уже находясь в стене. В стене брусья скреплены между собой и находятся в зафиксированном положении. Деформация бруса при высыхании в стене менее значительна.

Покупайте свеже изготовленный брус, напиленный из леса зимней рубки. Не покупайте лежалый брус с хранения и не храните долго его сами.

При высыхании брусья уменьшаются в размерах, становятся тоньше и короче. Особенно сильно древесина сжимается в направлении поперек волокон. Высота стены в процессе высыхания бруса может уменьшится на 7-10%.

Процесс сушки бруса в стене продолжается довольно долго. Окончательно брус достигает равновесной влажности в течении 3-5 лет. Особенно сильно влажность снижается в первый год сушки. На протяжении всего этого времени меняются и размеры бруса.

При высыхании в брусе появляются глубокие трещины, в которые легко проникает вода и холод.

С этими свойствами древесины строительного бруса приходится серьезно считаться при возведении брусовых домов.

Например, настилать полы, обшивать потолки, отделывать мансарду изнутри можно не дожидаясь усадки сруба. Двери и окна устанавливают сразу, обязательно оставляя усадочные зазоры.

А вот утеплять и отделывать стены снаружи и внутри, устанавливать постоянную лестницу, класть печь, делать внутри каркасные перегородки лучше спустя год — два, когда усадка сруба в основном закончится.

Если стены из бруса не будут обшивать, то одну или две грани бруса до укладки в стену строгают или шлифуют и снимают фаски с ребер.

Расчет для одноэтажного дома

Чтобы узнать необходимую толщину стен для дома в один этаж, возводимого в Московской области, необходимо применить формулу:

  1. δ – это толщина,
  2. λ – теплопроводимость,
  3. R – теплосопротивление.

Если брать в расчет, что среднюю температуру воздуха внутри помещения планируется держать в районе +22°С, то необходимо найти таблицу с этими условиями в СНиП и взять оттуда нужные данные.

Так теплопроводимость бетона при влажности в 5% будет 0,147 Вт/м∙°С. А норма теплосопротивления – 3,29 м2°C/Вт.

Сделав простые вычисления, получаем необходимую толщину стен для Московского региона – 0,48 м. Значение округляем в большую сторону.

Неправильно выполненные расчеты приведут к тому, что зимой наружные перегородки будут промерзать. Тем самым увеличатся потери внутреннего тепла. Понадобится дополнительный обогрев и поэтому ежемесячные расходы на энергоносители будут больше.

Толщина кирпичных стен и перегородок: назначение и толщина стен

Так уж в строительстве принято, что все стены в доме разделяют на три типа – это наружные стены дома, несущие стены и простенки (или, как их называют по-другому, межкомнатные перегородки). Сразу следует отметить, что между наружной и несущей стеной может быть большая разница – наружные стены не всегда несущие, таковыми могут быть и внутренние стены. И именно этот фактор влияет на их толщину.

  1. Толщина наружных кирпичных стен. С учетом теплопроводности материала она не должна быть менее 380мм – в северных районах этот показатель наружной стены увеличивается до 600 и более миллиметров. Также толщина наружных стен зависит и от того, какие нагрузки она воспринимает сверху – при строительстве высотных зданий (высотой более двух этажей) толщина стен также увеличивается до 600мм. Как и говорилось выше, этот показатель является расчетным и зависит от многих факторов.
  2. Толщина несущей стены в кирпичном доме. Что такое несущая стена? Это стена, которая воспринимает нагрузки, то есть на нее что-то опирается – плиты перекрытия, стена вышестоящего этажа. Именно по этой причине несущие стены по своим характеристикам во многом приравниваются к наружным стенам дома – если дом имеет большую площадь, то опирание плит перекрытий может производиться и на внутренние стены. Опять-таки, в зависимости от нагрузки сверху, их толщина может варьироваться от 380мм и больше.
  3. Толщина внутренней кирпичной стены (перегородки). Стандартно практически все простенки, на которые не ложится нагрузка сверху, делают толщиной 120мм, но даже здесь бывают исключения. Если нужна, как говорится, повышенная звукоизоляция, то толщина внутренних перегородок увеличивается вдвое.

Спросите, почему такие серьезные ограничения? Все просто – на толщину кирпичной стены влияют два фактора. Во-первых, как вы уже догадались, это нагрузка, которая на них возлагается и, во-вторых, банальная экономия. Последний момент касается перестраховщиков – запас прочности, конечно, нужен, но не до бесконечности. В противном случае стоимость постройки будет увеличиваться прямо пропорционально толщине стен кирпичного дома.

Взаимосвязь толщины кирпичных стен от разных параметров

Необходимо понимать, что несущая и внешняя плоскости здания испытывает одновременно не один вариант нагрузки. Выделяют:

  • Горизонтальную – под напором воздушных масс и распора конструкции стропил крыши.
  • Вертикальную – под воздействием стен и плит перекрытий.

Исходя из видов нагрузок должна быть правильно подобрана толщина внешних стен, несущих и внутренних. Естественно, увеличенные параметры, позволяют усилить нагрузку на конструкцию здания. Но делать чрезмерно массивными вертикальные плоскости не стоит – это лишняя трата, придется покупать элементы кирпича и компоненты раствора. Также такой нерациональный подход уменьшает пространство комнат.

Поэтому, когда при застройке важно, чтобы толщина стен в кирпичном доме была рассчитано правильно, опираются на:

  • Применяемых компонентов для изготовления и формы, а точнее наличие внутренних полостей у этого строительного материала.
  • Тот способ, как по отношению друг к другу будут уложены отдельные элементы.

Исходя из видов нагрузок должна быть правильно подобрана толщина внешних стен, несущих и внутренних.

От вида кирпича

Рядовой (еще называют строительным) применяют для стен, как тех, которые снаружи, так и тех, которые обеспечивают внутреннее членение пространства. Этот тип может быть применен при возведении частного дома. Но толщина кирпичной кладки наружной стены в этом случае будет недостаточной для обеспечения теплоизоляционных параметров. В этом случае, применяют утеплитель. Внешне такие кирпичи имеют небольшие сколы или неровности, не влияющие на создаваемый уровень прочности.

Этот тип может быть применен при возведении частного дома.

Облицовочный тип – гладкий, фактурный или фасонный. Применяют исключительно для облицовки, от чего ширина стены увеличивается.

Применяют исключительно для облицовки, от чего ширина стены увеличивается.

Эта классификация приведена в зависимости от непосредственного назначения кирпича. Но существуют также 3 стандартных размера:

  • Одинарный имеет габаритные параметры 250х120х65 мм. Его энергоэффективность не слишком существенная, так как теплопроводные показатели составляют всего лишь порядка 0,6 Вт/мС.
  • Полуторка – 250х120х88 мм. Имеет более высокие показатели теплопроводности, что позволяет его применять для возведения наружных стен здания.
  • Двойной – 250х120х138 мм.

Как видно из представленных цифр изменяется исключительно высота единицы изделия. Но именно полуторный и двойной имеют более высокие эффективные показатели, за счет чего их используют для тех частей, которые испытывают на себе увеличенные нагрузки и воздействия.

Именно полуторный и двойной имеют более высокие эффективные показатели.

От типа кирпичной кладки

Толщина несущей стены из кирпича формируется способом выкладывания. Существуют следующие варианты:

  • Возведение ложкового ряда, когда кладка осуществляется в 1/2 кирпича. Проводят смещение вертикально формирующихся швов приблизительно на 1/4 или 1/2 от длины кирпича.
  • Создание цепной перевязки позволяет создать прочную стену, закладываемую в монолит всей конструкции.
  • Многорядные вариант – не предъявляются жесткие требования и не накладываются ограничения на применение тычка в каждом ряду выкладываемого кирпича.
  • Облегченный вариант имеет следующую особенность. Фактически здесь возводятся 2 полосы стен, среднее пространство между которыми заполняется различными утеплительными материалами.
  • Армированный способ создания перевязки позволяет укрепить общую конструкцию, что часто используется как частныйвид возведение стен при необходимости увеличить жесткость.
  • Декоративный вариант кладки применяется, когда необходимо украсить фасад или создать определенную композицию.

Создание цепной перевязки позволяет создать прочную стену, закладываемую в монолит всей конструкции.

Также на размеры несущих стен влияет то, какой вариант из ниже представленных выбирается:

  • В полкирпича.
  • В один.
  • В 1,5.
  • В 2 элемента.
  • В 2,5 штуки.

Последние 2 варианта годятся, при возведении строений, показывающих высокие теплоизоляционные характеристики в суровых зимних условиях.

Также применяют следующие правила:

  • Возводя наружные стены, чаще используют кладку в 1,5 или 2 кирпича.
  • Чтобы несущие, центральные внутренние стены имели достаточную жесткость, необходимо использовать кладку в 1,5 кирпича.
  • Для перегородок рекомендуют усиливать кладку в 0,5 кирпича дополнительно арматурой.
  • Дальнейшее оштукатуривание кирпичных стен требует не заполнения швов на глубину приблизительно от 1 до 2 см. Выполняется в обязательном порядке перевязкашвов.

Оштукатуривание кирпичных стен требует не заполнения швов на глубину приблизительно от 1 до 2 см.

Рекомендации специалистов

В последнее время многие владельцы земельных участков предпочитают строить дома самостоятельно, поскольку это позволяет значительно сэкономить финансы. Чтобы постройка получилась прочной и прослужила не один десяток лет, необходимо не только правильно составить проект, использовать качественный строительный материал, но и точно рассчитать толщину внешних и внутренних перекрытий.

Начинающим мастерам в этом помогут следующие советы специалистов.

Толщина стен состоит из внутренней, средней и наружной части
Поэтому чтобы правильно выложить перегородки, нужно уделять особое внимание углам. Для этого выбирается основная точка и от нее расставляются маяки

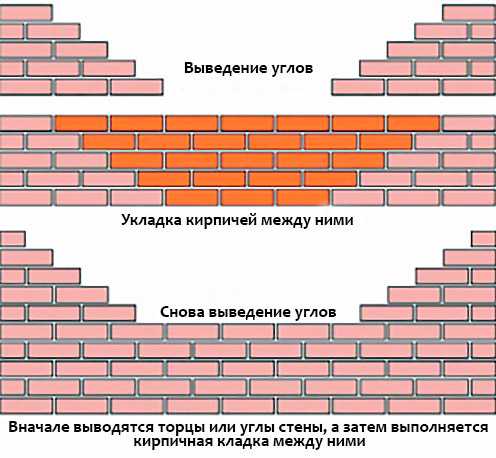

Кирпич необходимо класть с перевязкой, применяя определенную схему. После каждого выложенного ряда следует проверять стены на вертикальность. Если этого не сделать, то возможно появление кривизны в плоскости и толщина будет неодинаковой.
Ширину несущих конструкций рекомендуется рассчитывать исходя из особенностей климатической зоны, в которой планируется разместить дом. При этом она не может быть менее 38 см. В северных же районах толщину перекрытий нужно увеличивать до 64 см.
Для экономии материала и получения оптимальной толщины стен необходимо выкладывать блоки «колодцем». В итоге получится две отдаленные друг от друга перегородки шириной от 140 до 270 см. Пространство между ними можно заполнить опилками, легким бетоном или шлаком.
Поскольку внутренние стены делаются тоньше, чем внешние и не требуют дополнительной теплоизоляции, их необходимо выкладывать на толщину минимум 25 см. Чтобы нагрузки на такие конструкции распределились равномерно, места стыков внутренних и наружных стен следует армировать специальной сеткой или арматурой через каждые пять рядов кладки. Что же касается простенков, то их толщина может составлять 51 см и их также армируют. При кладке в 1,5 кирпича подставляются дополнительные опоры сечением 38×38 см.
Для межкомнатных перегородок, которые не являются несущими и только зонируют пространство, можно подбирать любую толщину. Например, между комнатами и в санузле можно сделать кладку в 0,5 кирпича, а для кладовки и других вспомогательных помещений подойдет кладка в «ребро» с толщиной в 65 мм. Такие конструкции через каждые 2-3 ряда кладки следует армировать проволокой. Если же увеличить толщину кладки, то помещение приобретет более высокую тепло- и звукоизоляцию, но при этом повысятся расходы на приобретение материала.
Если внешние стены возводятся «под расшивку», то их эстетический вид будет зависеть от состава и качества цементного раствора. Толщина всех швов в данном случае должна быть одинаковой, поэтому раствором нужно равномерно заливать все пустоты и полости

Так как подобные конструкции не очень толстые, повысить их теплосохранность поможет изоляционный материал и хорошая отделка с применением облицовочных плит.
При строительстве стен важно также помнить, что любое отклонение в их толщине может спровоцировать непредсказуемые последствия. Поэтому нельзя во время кладки допускать изменения в их высоте, а также уменьшать расстояния между проемами или увеличивать их количество.

О кирпичной кладке угла в один кирпич вы узнаете из видео ниже.

Кирпичная перегордка с проёмами толщиной 250 мм

Примем марку раствора — «50 и выше», группа кладки — I:

В соответствии с п.9.17 и табл.29 отношение бэтта равняется 25

В соответствии с п.9.18 и табл.30 коэффициент k равняется 1,2 х 0,9

В соответствии с п.9.20 для незакреплённых в верхнем сечении перегородок — коэффициент 0,7

Таким образом, максимальная высота перегородки составляет H = 250 x 25 x 1,2 x 0,9 x 0,7 = 4700 мм. При этом свободная длина перегородки не должна превышать 2,5H = 11800 мм

В соответствии с п.9.19 при конструктивном продольном армировании кладки — коэффициент 1,2. В этом случае максимальная высота перегородки составляет H = 250 x 25 x 1,2 x 0,9 x 0,7 x 1,2 = 5670 мм. При этом свободная длина перегородки не должна превышать 2,5H = 14200 мм

Сравнение теплопроводности утеплителей

Чем выше теплопроводность, тем хуже материал работает как утеплитель.

Мы начинаем сравнение утеплителей по теплопроводности неспроста, так как это, несомненно, самая важная характеристика. Она показывает, сколько тепла пропускает материал не за определенный промежуток времени, а постоянно. Теплопроводность выражается коэффициентом и исчисляется в ваттах на метр квадратный. Например, коэффициент 0,05 Вт/м*К указывает, что на квадратном метре постоянные теплопотери составляют 0,05 Ватта. Чем выше коэффициент, тем лучше материал проводит тепло, соответственно, как утеплитель он работает хуже.

Ниже представлена таблица сравнения популярных утеплителей по теплопроводности:

Наименование материала Теплопроводность, Вт/м*К
Минвата 0,037-0,048
Пенопласт 0,036-0,041
ППУ 0,023-0,035
Пеноизол 0,028-0,034
Эковата 0,032-0,041

Толщина теплоизоляции имеет архиважное значение, она должна рассчитываться для каждого случая индивидуально. На результат влияет регион, материал и толщина стен, наличие воздушных буферных зон

Сравнительные характеристики утеплителей показывают, что на теплопроводность влияет плотность материала, особенно для минеральной ваты. Чем выше плотность, тем меньше воздуха в структуре утеплителя. Как известно, воздух имеет низкий коэффициент теплопроводности, который составляет менее 0,022 Вт/м*К. Исходя из этого, при увеличении плотности растет и коэффициент теплопроводности, что негативно отражается на способности материала удерживать тепло.

Монтаж каркасно-щитовых конструкций: особенности и требования

Вне зависимости от толщины, межкомнатные перегородки этого типа слишком уж большим весом обычно не отличаются. Поэтому дополнительной опоры под них чаще всего не обустраивают. Вес таких конструкций обычно приходится на лаги пола и поддерживающие их столбики.

Особенностью древесины является способность менять размеры при колебаниях влажности и температур. Поэтому при сборке таких конструкций обязательно предусматривается зазор на расширение.

Монтируют перегородки этого типа примерно по такой технологии:

нижний горизонтальный брус каркаса жестко крепится к полу по разметке;

  • в тех двух стенах, которые в последующем соединит перегородка, проделываются вертикальные пазы;
  • в приготовленном для крайних стоек брусе выпиливаются шипы;
  • стойки устанавливаются к стенам со сборкой «замка» и дополнительно крепятся гвоздями или саморезами;
  • с использованием уголков устанавливаются промежуточные стойки;
  • производится набивка досок или монтаж вагонки с одной стороны бруса;
  • между элементами каркаса враспор вставляются плиты минеральной ваты;
  • перегородка подшивается доской с обратной стороны.

Температурный зазор при сборке таких конструкций предусматривается в большинстве случаев вверху — под потолком (примерно 1.5 см).

Какой должна быть оптимальная ширина и высота кладки?

Кирпич для кладки отличается между собой размерами, формой конструкции и материалом изготовления. Поэтому ширина кладки должна рассчитываться с учетом этих параметров.

Для керамической, клинкерной, силикатной или гиперпрессованной модели габариты имеют схожий вид. Размер кирпича для них делится на:

  • одинарный (250х120х65 мм),
  • полуторный (250х120х88 мм),
  • двойной (250х120х138 мм).

Существуют виды изделий с большей длиной или шириной, например, одинарный и утолщенный кирпич модульных размеров имеют параметры (288х138х65 мм), а также (288х138х88 мм) соответственно.

Рассмотрим таблицу с видами кладок и шириной, которую они имеют при учете толщины растворного шва:

Вид кладки Ширина и рекомендации
Половинная 120 мм. Данный вид кладки применяется для постройки внутренних перегородок или разделительных оград на участке. При постройке несущих стен здания не используется.
Одинарная 250 мм. Чаще всего применяется при возведении вспомогательных зданий (сарай) или заборов.
Полуторная 380 мм. Самый распространенный вид кладки для теплых регионов. Такая ширина подходит для постройки небольших жилых зданий в субтропическом климате и не жилых – для умеренного.
Двойная 510 мм. Данный вид кладки используется для постройки несущих стен в умеренном климате, но при дополнительном утеплении может использоваться для более холодных мест. Также из двойной кладки делают конструкции, высота которых не превышает 5 этажей.
Два с половиной 640 мм. Этот вид кладки применяется для зданий, которые будут построены в холодных климатических условиях, а также для построек с 5 или более этажами.

Как можно увидеть выше, толщина стены из кирпича зависит от того, какое количество кирпичей будет уложено в кладку. От этого будет изменяться общий объем материала, который используется для строительства. Также ширина кладки может изменятся от декоративной составляющей или дополнительного утепления.

Например, гладкий красный кирпич используют для обкладки внешней стены. Между несущей и декоративной частью чаще всего помещается утепляющий слой. В зависимости от его толщины ширина кладки может вырасти на 130 или более мм.

Также может применятся внешнее утепление с помощью обшивки декоративными деревянными плитами с прослойкой изоляции или обшивка внешних стен плитами из пенополистирола.

Существуют типы кладки более 640 мм, но они используются для домов, которые стоят в холодных климатических условиях с понижениями температуры до -40 °С или ниже. Для таких строений ширина кладки может составлять 770 мм и более.

Кирпичи, как красные, так и силикатные, могут быть полнотелыми или пустотелыми. В зависимости от этого показателя ширина стены уменьшается для пустотелых и увеличивается для полнотелых. Это происходит из-за того, что изделия с пустотами внутри проводят тепло хуже, чем монолитные, поэтому зона промерзания смещается к наружной части здания.

Оптимальная ширина стен рассчитывается также от высоты конструкции и должна составлять не менее 1/20. Чаще всего для домов из кирпичной кладки высота кладки составляет от 2,8 до 3 м, так как скорость возведения весьма низкая и требует дополнительного укрепления армирующими слоями.

Максимальная высота кирпичной стены зависит также от ее ширины, например, для неармированной кладки толщиной 12 см она составляет 3,25 м при свободной длине перегородки до 8,1 м, а для армированной 3,9 м. Оптимальная возможная высота для постройки составляет 10 этажей.

Внешняя несущая имеет общую высоту со всей конструкцией, но укрепляется этажными плитами перекрытия. Поэтому если считать от пола до перекрытия, то она будет иметь общую высоту с внутренними перегородками.

Почему важно соблюдать размеры стен из кирпича при строительстве?

Нагрузка является главным параметром, по которому рассчитывается толщина кирпичной стены.

Так как здание может иметь разное количество этажей, вес и планировку крыши, функциональное назначение, а также площадь самого строения, то выбор размера внутренних и наружных несущих конструкций ведется из расчета предполагаемой массы надстроек.

При неправильных вычислениях чрезмерный вес будет давить на стены, что может привести к частичному разрушению кирпичной кладки или к полному обвалу всего строения. Также при перевесе деформации могут быть не заметны, но при малейшей сейсмической активности или физическом воздействии на стены, например, автомобильная авария, здание может обрушиться.

Вторым немаловажным параметром является климат, в котором будет построено здание. Дома в данном случае различаются на зимние, летние, жилые и нежилые. Для конструкций, которые будут использоваться жильцами только летом или хранения вещей кладка делается менее толстой.

Для зимних жилых или нежилых домов толщина кирпичной кладки должна быть таковой, чтобы во время мороза стены не промерзали. Если граница промерзания попадает в область дома, то будет теряться большое количество тепла, повысится расход средств на тепловую энергию, снизится общая комфортность помещения, а также может пострадать внутреннее оформление дома (штукатурка, обои) или бытовые приборы.

В них указано, что самая тонкая кирпичная кладка может иметь толщину от 12 см. Чаще всего такой размер используется для постройки межкомнатных перегородок или небольших ограждений.

Максимальная оптимальная ширина стен составляет от 51 до 64 см. Такая норма предназначена для построек, у которых более 4-5 этажей, но допускается небольшое уменьшение размера кладки для каждого надстроенного этажа.

Также одной из причин выбора толстой или тонкой внешней стены может быть внешний вид и стоимость материалов. При повышении толщины кладки увеличивается расход кирпича и раствора, а также ее объем, что не всегда хорошо сказывается на дизайне дома.

Каким должен быть дом для постоянного проживания

Каждый интуитивно понимает, каким должен быть дом для постоянного проживания. Он должен быть достаточно надежным, прочным, с идеальным микроклиматом внутри, не требовать особых условий в эксплуатации. Материалы и технология строительства должны быть такими, чтобы не заниматься мелким и крупным ремонтом каждый сезон.

Требования к дому для постоянного проживания:

  • Здание должно быть достаточно прочным и прослужить не одно десятилетие;
  • Внутри должен быть налажен идеальный для жизни микроклимат с постоянными показателями температуры и влажности;
  • Стены должны обладать хорошей шумоизоляцией;
  • Стоит позоботиться о теплоизоляции. Такое здание проще отапливать, и сохранять постоянную температуру в зимнее время;
  • В наших широтах, стены должны отличаться морозостойкостью;
  • Важна и влагонепроницаемость объекта. Что убережет жилище от лишней сырости.

При подготовке к строительству важно учитывать все критерии
