Терморегулятор для радиатора отопления: выбираем и устанавливаем

Принцип работы терморегулятора для радиатора отопления. Какие виды бывают, строение и принцип действия. Как правильно установить терморегулятор.

Преимущества электронных беспроводных терморегуляторов для газовых котлов

Использование программируемых беспроводных терморегуляторов для газовых котлов дает возможность не только управлять работой отопительных устройств, но и делать это дистанционно. Электронное регулирование позволяет задавать различные режимы работы котла в зависимости не только от температуры, но и от определенного времени суток.

Программируемый электронный терморегулятор позволяет задавать нужный режим отопления на определенный период времени.

Купив беспроводной терморегулятор для газового котла с программируемыми функциями, можно рассчитывать на значительную экономию топлива. Приобретение относительно дорогого устройства оправдывает себя в течение двух отопительных сезонов.

Современные модели терморегуляторов оснащены GSM-стандартом, что позволяет передавать сведения на мобильный телефон посредством sms-сообщений. Учитывая тот факт, что котлы ведущих производителей поддерживают технологию Wi-Fi, а их электронный блок управления связан с терморегулятором, возможно настраивать работу отопительного оборудования по сети Интернет. Ноу-хау в этой области — разработка специальных приложений на смартфон.

Удобная система эксплуатации, отсутствие необходимости в проводах, управление оборудованием в автоматическом режиме являются важными плюсами в применении беспроводного комнатного термостата для газового котла. Купить устройства можно с дополнительными опциями, такими как совместное управление газогорелочным узлом, регулировкой оборудования в зависимости от температуры наружного воздуха, диагностикой системы и другими функциями.


Терморегуляторы нового поколения позволяют управлять микроклиматом помещения через специальные приложения с помощью телефона.

Из недостатков программируемых комнатных терморегуляторов можно выделить, пожалуй, возможную несовместимость последних с котлами в зависимости от их производителя. Такая загвоздка появилась ввиду большого количества изготовителей электронной техники и газового отопительного оборудования.

На заметку! Перед тем как купить терморегулятор для газового котла, необходимо осведомиться о совместимости устройства с моделью газовой аппаратуры у специалиста продающей компании.

Отличным примером для автономного отопления являются модели комнатных термостатов для газового котла Baxi. Устройства позволяют задавать температуру в зависимости от времени суток и сезона, регулировать температуру в разных комнатах. Кроме того, обеспечивают экономный режим работы газовой аппаратуры. Ориентировочная цена терморегулятора для котла отопления Baxi модели AURATON 2030 RTH — 6900 руб.

Советы перед началом монтажа

В дополнение хотим дать вам несколько полезных советов перед установкой оборудования:

  1. Обязательно читайте инструкцию от завода-изготовителя, так как установка и настройка каждого устройства может иметь свои особенности, не зная которых, можно испортить оборудование.
  2. Хорошо уплотняйте все соединения, не перетягивайте гайки, чтобы не повредить детали.
  3. Посмотрите, в какую сторону показывают стрелки на корпусе термостата – они будут соответствовать направлению тока теплоносителя в системе.
  4. Если монтаж будет происходить при однотрубной системе отопления, обязательно предусматриваем байпасы, иначе ваш терморегулятор собьет всю ее работу.
  5. Выбирайте место для установки терморегулятора так, чтобы на него не попадали прямые солнечные лучи и поблизости не находилось других источников тепла, например, бытовой техники. Это позволит приборам работать точнее. Сквозняки им также противопоказаны
  6. В самых холодных комнатах отдайте предпочтение электронным приборам, так как они более чувствительные.

Клапан установлен на тройник

Правила довольно простые, но, несмотря на это, очень эффективные и помогут сэкономить вам на отоплении, отбивая не только стоимость самих регуляторов, но и выводя со временем в плюс.

Все преимущества терморегуляторов

Все мы разные, один постоянно мерзнет, а другому жарко при +20 градусах. Поэтому, когда в помещениях везде одинаковая температура, кто-то из жильцов начинает испытывать постоянный дискомфорт, согласитесь, неплохо бы было в своей комнате выставить оптимальный температурный режим! Иногда в помещениях требуется изменение температуры и по другим причинам, например, у вас там находятся растения, которым нужен определенная температура воздуха, или вы хотите на время сна убавить прогрев, чтобы спать было комфортнее, и не просыпаться с головными болями.

Такое компактное, но такое полезное приспособление

Вообще требования к температуре в разных комнатах отличаются. В той же ванной, не стоит ее опускать ее ниже 24 градусов, так как влага будет плохо испаряться, и в помещении будет ощущаться неприятная сырость. В кухне будет достаточно и 19 градусов, так как там дополнительно находятся прочие приборы, вызывающие нагрев воздуха. Для детской оптимальная температура 23-24 градуса.

В общем, суть понятна. Регуляция нагрева радиатора – это вполне себе необходимая мера, чтобы жилище было по-настоящему комфортным для проживания. Вам не потребуются сложные системы для реализации подобных настроек – достаточно приобрести компактный терморегулятор, который нужно установить совместно с батареей. Вот что даст вам это устройство:

  1. Экономия ресурса котла — он работает намного экономичнее и потребляет меньше топлива.
  2. Удобная регуляция температуры во всех комнатах.
  3. Отсутствие необходимости вмешательства для регулировки нагрева – все происходит в автоматическом режиме, после первой установки.
  4. Работает как кран, и может полностью перекрывать подачу теплоносителя к радиатору.

Терморегулятор на выходе из батареи

Установка и регулировка

Терморегулятор работает хорошо, когда его установка выполнена по всем правилам и учетом некоторых нюансов. Чтобы его работа была эффективной, долговечной, корректной, необходимо изначально обеспечить свободный доступ, особенно если это приборы механического управления. Терморегулирующий элемент автоматического вида нельзя закрывать занавесками либо радиаторными экранами. От этого анализ температурных колебаний может иметь погрешности.

Перед непосредственной установкой терморегулятора из отопительной системы сливают всю воду. Подготавливают необходимый инвентарь и монтажный комплект для подключения, не забывая про комплектующие. Монтаж прибора нужно выполнять перпендикулярно по отношению к расположению панели радиатора. Стоит помнить, что направление потока теплоподачи должно совпадать с направлением стрелки терморегулятора.

Если положение термоголовки после монтажа будет вертикальным, это отразится на корректности работ сильфона. Однако данный нюанс не имеет отношения к приборам с выносным датчиком либо внешним блоком управления. Нельзя монтировать терморегулятор там, где на него будут постоянно попадать солнечные лучи. Кроме того, не всегда корректна работа устройства, если его местоположение находится рядом с крупной бытовой техникой с тепловым излучением. То же правило касается и вариантов скрытого типа, которые маскируют внутрь ниш для повышения эстетической привлекательности интерьера помещения.

Как делать?

Если во время подключения отопления в квартире или доме нет, необходимо открыть терморегулятор полностью. Это избавит клапан от деформирования, а регулятор – от засорения. Если монтаж выполняют в частном доме с двумя и более этажами, работу начинают с верхнего, поскольку теплый воздух всегда поднимается

Важно учесть и помещения, где колебания температуры более выражены. К ним относят кухню, комнаты, залитые солнцем, и помещения, где часто собираются домочадцы

Независимо от схемы, терморегулятор всегда устанавливают на трубе подачи. Пока клапан не готов, термоголовку не вынимают из упаковки. Трубы подводки, расположенные горизонтально, обрезают на нужном расстоянии от батареи. Если на батарее ранее был установлен кран, его отсоединяют. От клапана, а также запорного элемента откручивают хвостовики с гайками. Их фиксируют в пробки радиатора отопления.

Трубную обвязку после сборки в выбранном месте крепят к горизонтальным трубам подводки стояка. Клапан прикручивают к входу батареи, следя за тем, чтобы его положение было горизонтальным. Можно перед ним вмонтировать в системы шаровой кран

Это позволит упростить замену терморегулятора при необходимости, будет его профилактикой повышенной нагрузки, что важно при эксплуатации вентиля в качестве запорной арматуры

Клапан соединяют с магистралью, подающей теплоноситель

После этого открывают воду, заполняют ею систему и проверяют герметичность соединений, что особенно важно, когда нужно поставить прибор на старые батареи. Никаких подтеканий и просачивания воды быть не должно

Это нужно устранять путем подтягивания мест креплений. По мере необходимости выполняют предустановку клапана. Для нее оттягивают стопорное кольцо, после этого совмещают метку с необходимым делением. После этого кольцо стопорят.

Остается установить на клапан термоголовку. При этом ее могут крепить посредством накидной гайки либо защелкивающим механизмом. Устанавливать терморегулятор на батарею можно в том случае, если материалом ее изготовления является алюминий либо сталь, а также если конструкция радиатора биметаллическая. Чугунные характеризуются высокой тепловой инертностью, поэтому для таких батарей нет смысла устанавливать данные приборы.

Как настроить?

Если необходимо настроить терморегулятор во избежание путаницы в работе датчика, нужно изначально создать правильные условия в конкретном помещении.

Проводить работу можно по следующей схеме:

  • закрывают окна, двери, выключают имеющиеся кондиционеры или вентиляторы;
  • в комнате кладут термометр;
  • клапан для подачи теплоносителя открывают полностью, поворачивая влево до упора;

  • через 7-8 минут радиатор перекрывают, поворачивая клапан до упора вправо;
  • ждут до тех пор, пока понижающаяся температура не станет комфортной;
  • плавно открывают клапан до тех пор, пока не будет отчетливо слышен шум теплоносителя, указывающий на наиболее комфортные условия температурного фона помещения;
  • вращение прекращают, оставляя клапан в данном положении;
  • если нужно изменить комфортность температуры, используют регулятор термоголовки.

Как установить и настроить терморегулятор на радиаторе отопления, смотрите в видео ниже.

Регулировка батарей отопления Система отопления

На данной вкладке мы постараемся помочь подобрать для дачи правильные части системы.

Система отопления включает, провода или трубы, автоматические развоздушиватели, фиттинги, радиаторы, циркуляционные насосы, расширительный бачок терморегуляторы котел отопления, механизм управления тепла, крепежную систему. Любой узел однозначно важен.

Поэтому соответствие перечисленных частей конструкции необходимо планировать правильно. Сборка обогревания коттеджа включает разные устройства.

Регулировка батарей отопления

Регулировка температуры в батареях ранее казалась чем-то из области фантастики.

Для того, что бы снизить излишнюю температуру в квартирах просто открывалась форточка, а для того, что бы тепло не улетучивалось из прохладного помещения, окна и все щели заклеивали и наглухо забивали.

Так продолжалось до весны, и только после окончания отопительного сезона внешний вид квартиры приобретал хоть немного пристойный вид.

Сегодня технологии шагнули далеко и мы уже не беспокоимся по поводу того, как регулировать батареи отопления. Появились новые, более действенные и прогрессивные методы регулирования температурного режима в помещении, и более подробно о них мы расскажем далее.

Обыкновенные краны, которые монтируются в батареи, а так же специальные вентили могут помочь частично решить проблему. Перекрывая доступ потока горячей воды к системе, или снижая его, вы запросто изменяете температуру в своем доме.

Еще более простой и надежной системой является использование особых автоматических головок. Их монтируют под клапаном, и с их помощью (а именно, с помощью термодатчика), можно регулировать температуру в системе.

Как это работает? Головка наполняется составом, который очень чувствителен к изменениям температурного режима, по этому клапан сможет сам среагировать на чрезмерное повышение температуры, и сможет вовремя закрыться, не допустив перегрева батарей.

Вам хочется более современного и инновационного решения, которое подскажет вам, как регулировать температуру батареи отопления, и даже практически не участвовать в данном процессе? Тогда обратите внимание на такие два способа:

  • Вариант первый предусматривает монтирование в комнате одного радиатора, который закрывается специальным экраном, а температура в системе регулируются с помощью приспособлений под названием термостат и сервопривод.
  • Далее рассмотрим способ регулирования температурного режима в доме с несколькими радиаторами. Особенности такой системы заключаются в том, что у вас будет не одна, а несколько зон для регулирования температуры. Так же вы не сможете сделать вход клапанов регулировки в горизонтальный трубопровод, и вам придется оборудовать специальную нишу для обслуживания, к которая будет включать специальный подающий трубопровод с монтированными отсечными кранами, а так же «обратку» с клапанами для сервопривода.

Отметим, что существует два основных метода регулировки, преимущества которых очевидны:

  • Возможность регулирования уровня температуры воды, поступающей в систему, особым автоматическим агрегатом, который основывает свою работу на показателях вмонтированных в систему датчиков;
  • Монтирование в систему устройства, которое будет производить контроль, и регулировать температуру не во всей системе, а в каждой отдельно взятой батарее. Чаще всего для этого используют фабричные регуляторы, которые монтируются на самих батареях.

Взвесив все особенности вашего помещения, выберите тот метод, который вам подходит лучше всего.

Деревянные дорожки на даче своими руками: пошаговая инструкция с фото

Установка терморегулятора на радиатор отопления

Монтаж регулятора температуры на батарею не слишком сложное занятие, но нужно обязательно выполнить подготовительные мероприятия и строго соблюдать некоторые правила.

Что нужно знать перед установкой

Рекомендуем устанавливать терморегуляторы на верхний вход батареи, это способствует более простому управлению и правильному температурному режиму.

Итак, прежде чем начать крепить термостат, сначала ознакомьтесь с некоторыми правилами:

  1. Не монтируйте терморегулятор на чугунные модели, так как этот сплав инертен. Лучший выбор – алюминиевые или биметаллические радиаторы.
  2. Устанавливайте температурный регулятор не ниже 0,8 м от пола.
  3. Регулятор расположите так, чтобы было удобно его настраивать.
  4. Автоматические модели не монтируйте за радиаторными экранами или драпировками, иначе датчик будет неправильно работать.
  5. В случае монтажа устройства в частном доме, терморегулятор нужно крепить на батарее в кухне, гостиной или комнатах на верхних этажах.

Стоит отметить, что после окончания отопительного сезона устройство нужно открыть. Это делается для того, чтобы на клапане не образовывался осадок от теплоносителя.

Процесс монтажа

Непосредственно перед установкой обязательно перекройте подающий стояк и слейте с батарей воду. Только после этого можно перейти к монтажу. Последний производится по следующему плану:

  1. Сначала отрежьте подводки труб на небольшом расстоянии от батареи.
  2. Отсоедините отрезанную линию и кран (при его наличии) от отопительного прибора.
  3. При использовании однотрубной системы отопления нужно вварить перемычку между обратной и подающей линией.
  4. С крана регулятора температуры и запорного вентиля нужно демонтировать хвостовики и гайки, после этого заверните их в пробки батареи.
  5. Соберите трубную обвязку и закрепите на нужное (выбранное) место.

Схемы подключения

1. Подающая линия; 2. Батарея; 3. Датчик регулировки температуры; 4. Нижний кран; 5. Воздухоотводчик (автоматический или ручной); 6. Перемычка; 7. Обратная линия; 8. Заглушка.

В случае однотрубной системы диаметр байпаса сделайте меньшим на размер, чем диаметр трубопровода линии.

В двухтрубной системе терморегулятор можно установить на верхнем подводе. Так будет удобнее регулировать температуру.

Защита от болезней и вредителей

Датчики температуры для радиаторов

   Многие владельцы устанавливают известную многим систему, называемую «Ленинград», принципом которой является использование одной трубы вокруг дома или одного этажа трубы с довольно внушительным диаметром, а параллельно строятся обогреватели или конвекторы.

Стоит отметить, что для регулировки температуры нагрева можно использовать не только стандартные устройства.

Общие механизмы этого типа включают в себя:

  • термостатическая головка. Это автоматический датчик, который контролирует температуру охлаждающей жидкости в аккумуляторе. Принцип его работы заключается в следующем: в процессе нагрева жидкие и газообразные вещества расширяются (более конкретно: «»). В результате это приводит к тому, что разогретый продукт сжимает специальный стержень, тем самым блокируя доступ охлаждающей жидкости;
  • устройства, называемые дросселями, также часто используются. Это специальные винтовые клапаны, с помощью которых проницаемость охлаждающей жидкости можно регулировать вручную. Их стоимость более доступна, и их также можно использовать для управления двухтрубными системами отопления;
  • самый дешевый и простой механизм регулирования температуры — это традиционный клапан. Конечно, в этом случае должны использоваться только современные модели, но не устаревшие винтовые устройства, потому что старые механизмы часто открывают клапаны, и существует риск утечки дросселей. С шариковыми клапанами ситуация совершенно иная: даже в полуоткрытом положении они надежно и эффективно работают в течение длительного времени.

Поддержание комнатной температуры на одном уровне очень сложно. Особенно это касается городских квартир с централизованным типом отопления. Здесь мало что зависит от арендаторов. Но регулировка радиатора все же возможна. Для этого есть специальные устройства — термостаты. Подумайте, что это за устройства и как их установить.

Это устройство требуется, если температура в помещении должна быть снижена. Как правило, это касается верхних этажей городских домов, где система отопления оборудована верхним водоснабжением и вертикальной электропроводкой. Разумеется, устройство используется не только в высотных зданиях. Регулировка радиаторов в частном доме также довольно распространена. После установки термостата на радиатор, вы можете легко установить желаемую температуру.   Ошибка очень мала и имеет только одну степень.

Мы должны помнить, что термостаты не используются для увеличения теплопередачи. Они могут только уменьшить его, но не увеличить. Если нагреватель не нагревается, установите другие устройства — электричество. Их принцип действия, как правило, в качестве цели, отличается от термостата. Они используются довольно часто, как в частном секторе, так и в городских квартирах. Их основное назначение — нагревать жидкость. Поэтому, если в доме холодно, имеет смысл установить нагревательные элементы для повышения эффективности отопления. Они могут быть установлены на все типы батарей, включая чугунные.

Таким образом, белки для нагрева с терморегулятором определяются, когда необходимо увеличить теплопередачу, а терморегуляторы — когда снижать. Термостатические контроллеры могут использоваться со всеми типами батарей, кроме утюга. Это связано с тем, что у изделий из железа тепловая инерция достаточно велика. И термостаты в этом случае будут просто бесполезны.

Выбор устройства для монтажа системы отопления

Технические параметры выбираемых узлов должны определяться по нескольким важным критериям:

Расположение батарей.

На корректности работы терморегулятора на радиаторе отопления будут отражаться прямые солнечные лучи, близкое расположение бытовых приборов, других нагревательных конструкций, сквозняк и прочие параметры.

Плотные шторы, декоративные кожухи или экраны, широкие подоконник и некоторые интерьерные элементы снизят чувствительность регулировки. В таких случаях желательно предпочесть выносной датчик, который более точно определит климат помещения.

Вид батареи.

Биметаллические конструкции чувствительны к изменениям в магистрали, сразу снижая нагрев наружной поверхности. Поэтому к ним подойдёт автоматический узел, чутко реагирующий на малейшие изменения.

Чугунные будут остывать и нагреваться медленно, поэтому на них предпочтительнее подобрать бюджетный ручной регулятор.

Место установки и тип системы отопления.

Выбор углового или прямого корпуса клапана, а также — однотрубной или двухтрубной модели. Для систем с байпасом выбирают трёхходовую модель;.


Радиатор с байпасомИсточник gopb.ru

Бюджетная часть.

Довольно сложная часть технических параметров выбора. В случае низкой покупательной способности, которая случается при больших затратах на капитальный ремонт и недостатке средств на его окончание, есть возможность разделить приобретение на два этапа.

Вначале купить только клапан и установить его для регулировки в ручном режиме. Через некоторое время прибрести головку и завершить установку на текущем этапе. Вторая половина монтажа будет лёгкой и не доставит много хлопот и мусора.

Жидкий или газовый сильфон.

Клапана с газовым наполнением не реагируют на внешние источники тепла и другие интерьерные особенности помещений. Они более чувствительны к регулировке и быстрее подают сигнал на шток для выполнения задачи на закрытие или расширение отверстия.

Единственное препятствие – стоимость прибора. Жидкий агент не так чувствителен, но цена на узел делает его предпочтительнее во многих бюджетных вариантах.

Антивандальная защита.

Применяется в комнатах с маленькими детьми и в общественных зданиях (школа, детский сад и пр.)


Радиатор за антивандальной защитойИсточник pinimg.com

1 Польза оборудования

Конечно, температурные показатели в разных комнатах квартиры или дома не могут постоянно быть одинаковыми. Также нет необходимости беспрерывно поддерживать какой-либо определённый температурный режим. Например, в спальне в ночное время лучше снижать температуру до 18 градусов по Цельсию. Это очень хорошо влияет на качество сна, а также позволяет лишиться постоянных головных болей.

Наиболее подходящей температурой на кухне считается 19 градусов. Это обусловлено тем, что в этом месте располагается довольно много различной обогревательной техники, а также варочные поверхности. Если в ванной температура будет составлять менее 24, то в этой комнате будет скапливаться сырость. Поэтому в помещении желательно создать высокую температуру. Когда в квартире есть отдельная комната для детей, диапазон её температур со временем меняется. Для младенца желательная температура составляет 24 градуса по Цельсию, а для детей постарше можно сделать 21. В других помещениях температура обычно варьируется в пределах от 18 до 22.

В тёмное время суток можно снижать температуру во всех помещениях. Осуществлять сильный обогрев в жилище совсем необязательно в случае, если квартира определённый период будет пустовать, а также во время оттепелей. Также есть электроприборы, работа которых генерирует тепло. В таких ситуациях монтаж термореле оказывает положительное влияние на микроклимат — комната не перегревается, а воздух не пересушивается.

Терморегулятор способен решить такие проблемы:

  1. 1. Он позволяет создавать необходимую температуру в отдельных комнатах.
  2. 2. С его помощью можно снизить энергозатраты до 50%.
  3. 3. Позволяет без каких-либо манипуляций со стояком производить аварийный демонтаж оборудования.

Монтаж

Проводя капитальный ремонт, хозяева сменяют систему отопления на современную, с более мощной теплоотдачей. Батареи оснащаются новой автоматикой, для поддержания комфортных условий в каждой отдельной комнате, согласно предпочтениям жильцов.

Установка терморегулятора на радиатор отопления становится последней частью монтажа отопительной системы дома или квартиры. Согласно рекомендациям производителей, его следует располагать на высоте 40-60 см от пола. Если в секции есть только нижняя подача, то рекомендован монтаж выносного датчика или регулировки настройки на более низкую температуру. В этом случае можно ожидать успешных результатов.

Общие правила монтажа:

  • Место должно быть защищено от прямых солнечных лучей, иначе работа прибора не даст нужного результата;
  • Нельзя закрывать узел никаким декором, мебелью или другим способом;
  • Устройство не монтировать над отопительными трубами, куда идёт основная масса горячего воздуха, так клапан не будет выполнять нужную функцию;
  • Недопустимо устанавливать под давлением на корпус клапана;
  • Чтобы избежать изоляции узла, лучше смонтировать байпасный переход.

Видео описание

В видео покажут еще несколько моментов по установке терморегулятора:

Этапы установки регуляторов температур для батарей отопления:

  1. Выключить отопительную систему полностью или смонтировать байпас;
  2. На небольшом расстоянии от места установки отрезать трубу;
  3. Демонтировать старую арматуру;
  4. Отделить хвостовик от клапана и ввинтить в пробку радиатора;
  5. Смонтировать обвязку в месте вкручивания;
  6. Соединить трубы;
  7. Отрегулировать данные на шкале термоголовки.

Настройка происходит в комнате с закрытой дверью и с термометром на стене:

  • Включить отопление на полную мощность;
  • Ожидать повышения температуры помещения на несколько градусов;
  • Повернуть кран вправо до полной остановки магистрали;
  • Ожидать снижения тепла в батарее;
  • Возвратить головку влево, до появления шума в системе.


Электронный регуляторИсточник ytimg.com

В последующие несколько дней произвести корректировку.

Описанная последовательность является усреднённой. Для каждого прибора существует инструкция, где указаны конкретные параметры настроек для данной модели.

Головки устроены только для понижения скорости потока и снижения температуры.

Видео описание

В этом видео покажут, как регулировать температуру чугунного радиатора:

Коротко о главном

Главная задача установки терморегуляторов – экономичное использование ресурсов и создание комфортных условий для проживания.

Чугунные батареи отличаются от металлических, низкой реакцией на снижение температуры, поэтому термостаты предпочтительнее ставить на металлические, а на чугунные батареи лучше ставить регуляторы с ручной настройкой.

Выбор терморегуляторов нужно производить после установки системы отопления и оценки размещения узлов. В домах с детьми стоит применять антивандальную защиту, чтобы сохранить дорогую автоматику.

Конструкция регуляторов температуры на радиаторах отопления

Конструктивные особенности приборов различаются от системы отопления. Так, выделяют варианты для однотрубных и двутрубных систем.

При этом все термостаты механические оснащены чувствительной головкой и особым клапаном, которые функционируют между собой без дополнительной затраты энергии, так как связь идет на автоматическом уровне.

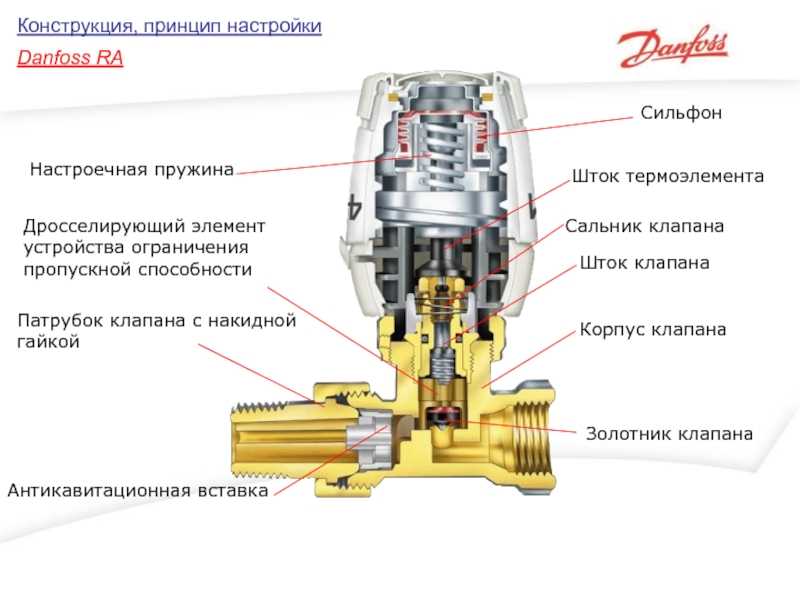

Конструкция механического прибора

В термическую головку входит привод, регулятор и сам жидкостный элемент (газовый или упругий). А также в конструкцию входит термоэлемент (сильфон) — устройство, которое сделано в форме цилиндра, а стенки с внутренней стороны у него гофрированные. Этот цилиндр заполняется рабочей средой и реагирует на смену температурного режима.

Когда температура повышается, сильфон увеличивается в размерах, а шток закрывает поток носителя тепла. При снижении температуры протекают противоположные процессы.

Электрический термостат в комплектации будет иметь дополнительные датчики и систему программирования, которая и позволяет устанавливать определенные температурные режимы.

Виды

Типы термостатических головок

Существует три вида термостатических элементов: ручной, механический и электронный. Несмотря на то, что они выполняют одни и те же функции, они могут предоставить различные уровни комфорта, поскольку обладают разными возможностями.

Ручная регулировка

Принцип работы подобных устройств достаточно простой и имеет аналогию с работой обычного запорного вентиля. Поворачивая головку терморегулятора в ту или иную сторону, добиваются определенной температуры радиатора отопления за счет объема теплоносителя. Считаются самыми надежными, самыми простыми и самыми дешевыми устройствами для регулировки температуры, но их удобство находится на самом низком уровне. Чтобы отрегулировать оптимальную температуру, приходится крутить головку вручную.

Ручная термоголовка — самый простой и надежный вариант

Их стоимость не столь высокая, а их функциональные возможности позволяют не устанавливать запорных кранов на входе и на выходе батареи.

Механическое регулирование

Подобный способ регулирования связан с некоторыми сложностями, поскольку такие терморегуляторы поддерживают температуру батарей отопления в автоматическом режиме. Основу такого терморегулятора составляет сильфон в виде эластичного цилиндра, заполненного газом или жидкостью, обладающими большим коэффициентом температурного расширения. Нагреваясь, газ или жидкость начинают увеличиваться в объеме, за счет чего и происходит регулировка.

Устройство терморегулятора на радиатор отопления с механической термостатической головкой

Сильфон связан с элементом, который перекрывает путь прохождения теплоносителя. До того, как газ или жидкость в сильфоне не нагреются, шток находится в отжатом положении и через батарею проходит максимальное количество теплоносителя. По мере нагревания газ или жидкость увеличиваются в объемах, что передается на шток, который начинает перекрывать проходное отверстие, уменьшая объемы подачи теплоносителя. По мере остывания вещества его объемы уменьшаются и шток начинает движение в обратном направлении, приоткрывая проходное отверстие и давая возможность теплоносителю поступать на батарею в больших объемах. В результате, батарея опять начинает нагреваться, повышая температуру в комнате.

Газ и жидкость

Механические терморегуляторы способны поддерживать температуру батареи с точностью до 1 градуса, при этом точность зависит от вещества, примененного в сильфоне. Газы быстрее реагируют на температурный дрейф, но подобные устройства намного сложнее конструктивно.

Жидкостный или газовый сильфон — особой разницы нет

Жидкости несколько инертнее, но их производство не связано с технологичными трудностями. Точность, хотя и несколько ниже, но полградуса вряд ли можно ощутить. В связи с этим, в основном встречаются изделия с жидкостным наполнением.

Выносные датчики

Термостатическая головка устанавливается так, чтобы она могла регулировать температуру батареи в зависимости от температуры комнаты. В связи с тем, что подобные устройства отличаются приличными размерами, такая установка связана с определенными трудностями. Решить подобную проблему может терморегулятор с выносным датчиком. Датчик температуры имеет связь с головкой за счет тонкой капиллярной трубочки. Это позволяет установить датчик в удобном месте.

С выносным датчиком

Регулировка теплоотдачи радиаторов отопления осуществляется с учетом температуры воздуха в комнатах. Недостаток подобных решений заключается в их высокой стоимости, хотя точность регулирования температуры достаточно высокая.

Термоголовка для радиаторов

Watch this video on YouTube

Электронное регулирование

Электронные терморегуляторы имеют, как свои достоинства, так и свои недостатки. К недостаткам следует отнести несколько большие размеры, по сравнению с механическими, поскольку механизм регулирования занимает больший объем, плюс еще пара батареек, а также электронная начинка. Достоинство – это большой набор функций за счет работы микропроцессора, который управляет работой всего устройства.

Электронные терморегуляторы на батареи отличаются большими размерами

Благодаря специально разработанным программам, появилась возможность программирования температуры в помещении буквально по часам, в зависимости от того, день это или ночь.

Естественно, что стоимость подобных терморегуляторов значительно выше механических. К тому же, необходимо контролировать заряд батарей, хотя их работы хватает на несколько лет.

термостата living eco — Установка

Watch this video on YouTube

Принцип работы регулятора температуры

Конструкция и действие радиаторного термостата достаточно просты.

Устройство состоит из клапана и термической головки.

Внутри последней находится цилиндр с гофрированной стенкой – сильфон. Он заполнен рабочей средой (жидкостью или газом).

Сильфон соединен посредством штока с клапаном, изменяющим поток теплоносителя.

Принцип работы регулятора отопления основан на свойстве газа и жидкости менять свой объем при колебаниях температуры.

  1. Если в помещении становится прохладнее, то объем рабочей среды уменьшается, сильфон сжимается, шток поднимается и клапан начинает пропускать больше теплоносителя в радиатор.
  2. При росте температуры сильфон, наоборот, растягивается, поэтому клапан перекрывает поступление тепла в батарею.

Так работает самый простой и надежный механический регулятор, который чаще всего используется в частных домах и квартирах.

На него могут влиять ряд факторов:

  • наличие сквозняков,
  • попадание солнечных лучей,
  • близкорасположенные источники холода и тепла,
  • температурные показатели внешней среды.

Выводы и полезное видео по теме

В видео наглядно показано, как настроить терморегулятор и внедрить его в систему отопления. В качестве примера взять автоматический электронный регулятор Living Eco от бренда Danfoss:

Выбрать терморегулятор можно исходя из собственных пожеланий и финансовых возможностей. Для бытовых целей идеально подойдет механической и полуэлектронный агрегат. Любители smart-техники могут отдать предпочтение функциональным электронным модификациям. Установить приборы также возможно без привлечения специалистов.

Появились вопросы по предложенной к рассмотрению теме? Есть желание поделиться личным опытом, полученным в ходе установки или использования терморегулятора? Пишите, пожалуйста, .

Рейтинг
( Пока оценок нет )
Понравилась статья? Поделиться с друзьями:
Сам Себе Строитель
Добавить комментарий

Adblock
detector
