Электромагнитный клапан

Электромагнитный клапан предназначен для управления потоками жидких и газообразных продуктов на расстоянии. Он может быть запорным и регулирующим.

Особенности катушки

Одной из важнейших частей соленоидного клапана является электромагнитная катушка, которая существенно влияет на его надежность. Задача катушки — создавать электромагнитное поле, которое будет поднимать сердечник/шток, чтобы открыть нормально закрытый клапан (НЗ) или закрыть нормально открытый (НО). Без нее внутренние компоненты клапана просто не смогут перемещаться при подаче напряжения.

Некоторые поставщики соленоидных клапанов приобретают катушки у сторонних производителей, зачастую не имеющих собственного интереса в их оптимизации. Им предоставляется чертеж и технические характеристики, и они поставляют продукт, отвечающий этим требованиям. В свою очередь, собственное производство катушек позволяет отслеживать каждый аспект производственного процесса, совершенствовать его и внедрять новые технологии, а не просто разрабатывать конструкцию, которая будет использоваться без изменений в течение длительного времени.

Для изготовления надежной электромагнитной катушки производитель должен соблюдать стандарты IEC 335 для электрических устройств. Также нужно установить класс изоляции: у стандартных катушек это E, F или H. Класс изоляции определяет максимальную рабочую температуру катушки в течение конкретного срока службы (рис. 1). Например, в соответствии с европейским стандартом IEC 335 катушки класса H должны выдерживать 20 000 ч при +180 °C, а катушки класса F — 20 000 ч при +155 °C. Однако по требованиям американского стандарта UL катушки должны выдерживать 30 000 ч как в классе H (при +180 °C), так и в классе F (при +155 °C). Оптимизированный соленоидный клапан будет содержать проводник из меди высокой чистоты, отвечающей более строгим международным стандартам, а также изолирующее покрытие класса H по UL, которое обеспечит длительный срок службы.

При производстве катушки одной из важных целей является «идеальная обмотка»: чтобы витки катушки были абсолютно однородны и каждый последующий слой идеально ложился на предыдущий (рис. 2). Такая обмотка приближается к 100%-ной эффективности, а также уменьшает риск возникновения горячих участков, которые являются потенциальными точками отказа.

Рис. 2. «Идеальная обмотка»

После намотки проводника катушку следует заключить в оболочку, чтобы обеспечить изоляцию и защиту от повреждения и влаги. Эпоксидная литая оболочка имеет лучшие характеристики, поскольку является прекрасным изолятором и негигроскопична. В конечном счете, каждая катушка, предназначенная для использования в соленоидном клапане, должна быть спроектирована и испытана для непрерывной службы, а также отвечать требованиям стандарта IEC 216 к термостойкости.

Виды и особенности

Магнитные газовые клапана “Lovato” серии ВН очень разнообразны по принципам работы и особенностям своего применения. Существует несколько видов и способов классификации данного устройства.

  • нормально открытые (НО). Данная группа клапанов, после отключения подачи тока остается в открытом положении. Их используют на тех трубопроводах, где топливо должно подаваться постоянно и перекрываться лишь в экстренных случаях;
  • нормально закрытые (НЗ). Такие устройства прямо противоположны предыдущей подгруппе. Из задача перекрыть подачу газа после исчезновения электрического импульса. Их удобно устанавливать на бытовые газовые приборы, к примеру, водонагревательные колонки;
  • универсальные – после отключения электричества могут оставаться как в закрытом, так и в открытом положении.


Внутреннее устройство клапана Принципы движения затворов:

  • прямое действие предусматривает приведение в действие затвора исключительно движением сердечника;
  • непрямое действие предполагает, что затвор может быть приведен в действие не только движением сердечника, но и ходом самого газа. Такой подвид дросселей Lovato серии ВН выгодно для систем с большим потоком прохождения топлива.

Количество ходов:

  • двухходовые – клапана, в которых есть лишь два отверстия: входное и выходное. Данный тип используют в тех случаях, если требуется лишь подавать или перекрывать подачу газа в трубопроводе;
  • трехходовые – устройства с тремя отверстиями: одним входным и двумя выходными. Он удобен в тех случаях, когда нужно не только перекрывать, но и перенаправить поток газа в системе;
  • четырехходовые клапана имеют одно входное и три выходных отверстия. Они позволяют не только перекрыть или перераспределить газовый поток, но и подключиться к дополнительным системам.

Как выбрать электромагнитный газовый клапан?

Чтобы выбрать электромагнитный газовый клапан “Lovato” серии ВН, нужно определиться, где он будет использоваться и, следовательно, какими свойствами должен обладать.


Отсекающие клапана с пневмоприводом

При выборе данного устройства обращаем внимание на следующие характеристики:

Электрообслуживание. Лучше выбирать клапана с малой мощностью и искробезопасностью, или с дополнительной ручной регулировкой.
Давление

При выборе клапана нужно обратить внимание на трубопроводе. Оно не должно быть выше, чем номинальное давление дополнительного оборудования

Высокое давление может повредить механизм.
Окружающая среда. Не стоит пренебрегать внешними условиями, в которых будет эксплуатироваться клапан. Характеристики самого устройства должны обязательно совпадать с условиями окружающей среды, такими как влажность, перепады температур, вибрация, попадание прямых солнечных лучей и прочие условия, отличные от нормальных. Внешняя среда может пагубно влиять как на весь механизм в.целом, так и на его отдельные элементы.
Напряжение в сети. На этот параметр стоит обратить особое внимание, так как высокое или низкое напряжение может привести к неправильной работе или, даже, выходу из строя механизма клапана.

Цены на электромагнитные клапана “Lovato” серии ВН колеблются в зависимости от размера, типа и области применения. К примеру, цена оборудования для газовой колонки находится в пределах 4-10 долларов, а для ГБО автомобиля – от 10 до 15 долларов.


Электромагнитные газовые клапаны отличаются способом подключения, эксплуатационного давления, а также средой установки и мощностью электропитания привода

Аналогичные устройства, предназначенные для промышленной сферы, обходятся в несколько раз дороже.

Нюансы монтажа

Электромагнитный клапан “Lovato” серии ВН устанавливают в помещениях после газового вентиля

Перед ним рекомендуется установить фильтр во избежание засорения самого клапана.
При установке оборудования следует обратить внимание на стрелку на корпусе. Она должна показывать направление движения газа.
Газовый трубопровод, на котором устанавливается дроссель, должен располагаться строго вертикально или горизонтально.
На трубопроводы с малым диаметром клапана устанавливаются посредством резьбы, с большим – с использованием фланцев.

Устройство и принцип работы клапана соленоидного типа

Типовой соленоидный клапан включает в свой состав:

  • корпус, отлитый из прочных и износостойких материалов;
  • индуктивную катушку с соленоидом;
  • диск или поршень, непосредственно управляющий течением жидкости;
  • пружину-демпфер.

Катушка индуктивности, являющаяся основным рабочим элементом электромагнита, помещена в полностью изолированную от внешней среды капсулу и залита эпоксидной смолой. Такая надежная герметизация исключает возможность попадание в неё воды, являющейся хорошим проводником тока.

Принцип работы клапана соленоидного типа основывается на хорошо известном из школьного курса физики электромагнитном эффекте. Согласно ему при появлении э/м напряженности во всех находящихся в зоне её действия металлических деталях за счет индукции наводится поле того же типа. Намагниченные предметы начинают взаимодействовать с исходной полевой структурой, притягиваясь или отталкиваясь от её носителя.

В устройстве рассматриваемого типа исходное воздействие создается электромагнитной катушкой, а вторичное поле «наводится» в соленоиде (в подвижной части системы). При подаче импульса соленоид с закрепленном на нём управляющим штоком перемещается и закрывает/открывает канал с текущей по нему жидкостью (газом).

Как установить своими руками электроклапан для воды (12 Вольт, 220В)

С установкой электромагнитного клапана (12 Вольт, 220В) на воду можно справиться самостоятельно. Чтобы избежать ошибок в процессе этого, желательно придерживаться некоторых правил:

  • не допускается монтаж запорного устройства, оснащенного катушкой, которая способна выполнять функцию рычага;
  • все работы по установке или демонтажу клапана можно выполнять только после того, как система полностью обесточена;
  • нужно позаботиться о том, чтобы вес трубопровода не оказывал давления на корпус клапана.

Запорные устройства могут использоваться в условиях открытой местности, например, на локальных очистных сооружениях, которые нередко можно встретить на дачных участках. В этом случае электромагнитный прибор нуждается в дополнительной защите. Для этих целей подойдет стандартная ФУМ-лента. Ее также необходимо использовать, если работа осуществляется при низких температурах.

Статья по теме:

При подключении устройства к сети электропитания обязательно нужно применять гибкий кабель. Рекомендуемое сечение жил – 1 мм.

В процессе установки устройства своими руками необходимо контролировать направление стрелки на корпусе электроклапана

Процесс установки соленоидного клапана (220В, 12В): практические советы

Прежде чем перейти к непосредственному монтажу, нужно определить, какой тип подключения будет для этого использоваться.

При резьбовом соединении на выходном и входном патрубках имеется внутренняя или внешняя резьба. Применяя фитинги соответствующего размера и конфигурации, арматуру можно встроить в трубопроводную систему. Этот вариант считается наиболее удобным, если клапан устанавливается своими руками.

При фланцевом соединении используются патрубки, которые на концах имеют фланцы. Эти же элементы должны присутствовать и на трубах. Стягивание деталей осуществляется с помощью болтов. Фланцевое соединение позволяет создать в системе высокую интенсивность потока, а также давление немалой величины. Чаще всего оно встречается на магистралях со средним и высоким показателем давления.

Инструкция с подробным описанием процесса монтажа прилагается к каждой упаковке с клапаном. Если все сделать правильно, устройство будет исправно работать, обеспечивая защиту от протечек. Устанавливая прибор, необходимо оставить немного дополнительного пространства в зоне его монтажа. Это нужно для того, чтобы при необходимости можно было снять и заменить соленоид. Кроме этого, наличие свободного места позволит контролировать работу клапана, используя для этого механизм, обеспечивающий подъем штока вручную.

Каждый электромагнитный клапан комплектуется подробной инструкцией по установке устройства

Желательно установить фильтр на входе в клапан. Он будет задерживать твердые частицы, размер которых превышает 800 мкм. Перед ТРВ следует монтировать только нормально закрытый клапан. Чтобы исключить вероятность гидроудара при открывании запорного устройства, между ним и ТРВ нужно оставить как можно меньше места.

Не рекомендуется использовать переходники на отрезке до и после клапана. Эти элементы могут сузить диаметр трубопровода, повышая риск возникновения гидроудара. Переходники лучше размещать перед ТРВ. Если установить вертикально в соленоидный клапан трубку Т-образной конфигурации, которая будет выполнять функцию демпфера, можно снизить силу гидроудара, возникающего при закрытии. Кроме этого, наличие такой трубки позволит увеличить срок службы устройства. Демпфер крайне необходим, если трубопровод имеет большую протяженность и малый диаметр.

Классификация электромагнитных клапанов в зависимости от особенностей устройства

Электромагнитные клапаны отличаются значительным разнообразием конструктивных особенностей, в связи с чем существует обширное поле для классифицирования.

Они различаются по рабочей среде, используемой в системах, где устанавливают устройства:

  • воде;
  • воздуху;
  • газу;
  • пару;
  • топливу, например, бензину.

В сложным условиях, где есть вероятность возникновения ЧС, применяют взрывозащищенные модели клапанов

Состав рабочей среды и особенности помещения определяют особенности исполнения:

  • обычного;
  • взрывозащищенного. Приспособления такого рода принято устанавливать на объектах, которые относятся к взрывопожароопасным.

По особенностям управления существует разделение электромагнитных клапанов на устройства:

  • прямого действия. Это наиболее простая конструкция, для которой характерны надежность и быстродействие. В ней нет пилотного канала. При мгновенном подъеме мембраны происходит открывание устройства. В отсутствие действия магнитного поля происходит опускание подпружиненного плунжера, прижимающего мембрану. Клапану прямого действия не требуется минимального перепада давления, он создает необходимое воздействие на шток золотника благодаря тяговому усилию катушки, расположенной вверху устройства;
  • имеющие мембранное (поршневое) усиление. В отличие от устройств прямого действия ими используется для функционирования как дополнительный поставщик энергии сама транспортируемая среда. У таких клапанов два золотника. Предназначением основного золотника является непосредственно перекрывать отверстие, для размещения которого отведено седло корпуса. Управляющим золотником перекрывается разгрузочное отверстие (отверстия), через которое сбрасывается давление с полости над мембраной (поршнем). Это приводит к подъему основного золотника и открытию основного прохода.

По местоположению запорного механизма в момент, когда катушка находится в обесточенном состоянии, принято разделять так называемые пилотные устройства, как относящиеся к определенному типу:

  • нормально закрытому (НЗ). У клапанов НЗ при обесточенном состоянии соленоида проход для рабочей среды закрыт. То есть, статичное положение предполагает отсутствие напряжения на соленоиде, закрытое состояние приспособления. Ввиду разницы в значениях диаметра между пилотным и перепускным каналами в пользу первого происходит понижение давления над мембраной. Разницей давлений обеспечивается подъем мембраны (поршня) и открывание клапана, остающегося в таком положении, пока на катушку подается напряжение;
  • нормально открытому (НО). Напротив, в клапанах, относящихся к нормально открытому типу, при пребывании катушки в обесточенном состоянии рабочая среда может совершать перемещение по проходу в заданном направлении. Поддерживая клапан НО закрытым, следует обеспечить постоянную подачу напряжения на катушку.

Нормально закрытый клапан перекрывает подачу рабочей среды в обесточенном состоянии

Существуют также модели устройства, в которых предусматривается при подаче на катушку управляющего импульса переключение с открытого положения на закрытое и в обратном направлении. Такой электроклапан получил наименование бистабильного. Для обеспечения функционирования такое соленоидное устройство нуждается в наличии перепада давления и источника постоянного тока. В зависимости от количества трубных соединений принято называть электромагнитные клапаны:

  • двухходовыми. У таких устройств по одному впускному и выпускному трубному соединению. Двухходовые устройства бывают как НЗ, так и НО;
  • трехходовыми. Оснащены тремя соединениями и двумя проходными сечениями. Могут выпускаться как НЗ, НО или универсальные. Трехходовые клапаны используют для поочередной подачи давления/разрежения к распределительным клапанам, цилиндрам с односторонним действием, автоматическим приводам;
  • четырехходовыми. Четырьмя-пятью трубными соединениями (одним — для давления, одним-двумя – для разрежения, двумя – для цилиндра) обеспечивается работа двусторонне-действующих цилиндров, автоматических приводов.

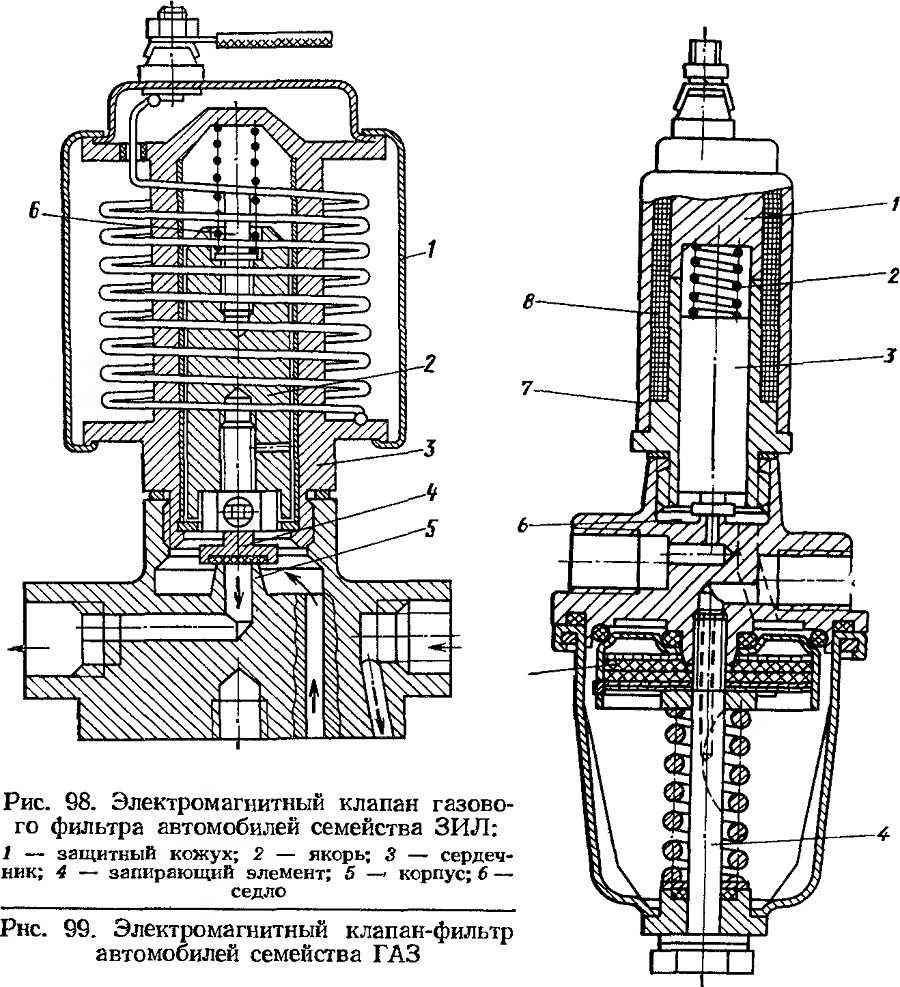

Возможные неполадки с ЭПХХ

Электромагнитный клапан – вполне добротный в плане работы узел автомобиля. Особо частых поломок с ним не случается, но и «бесперебойным трудягой» его не назвать. В связи с тем, что на территории постсоветского пространства чаще всего используются электромагнитные клапаны карбюраторов «Солекс» и карбюраторов «ДААЗ», то давайте рассмотрим типовые неполадки ЭПХХ именно на их примере. В общем виде перечень нередко встречающихся поломок узла таков:

Забился жиклёр клапана. Происходит такая неполадка, как правило, совместно с общим расстройством работы карбюратора на всех режимах раскрутки мотора. Устраняется данная неисправность путём разборки карбюратора на отдельные составляющие, его продувки и иной прочистки

При этом отдельное внимание стоит уделить именно жиклёру ЭПХХ, а также каналам карбюратора, которые с ним взаимодействуют;
Шток (игла) клапана застряла в одном положении или иные составляющие устройства вышли из строя (пружинка, сердечник и т.п.). Проявляется неисправность такого рода в виде отсутствия признаков «жизни» у экономайзера. Неисправный ЭПХХ в подобном случае зачастую ремонту не поддаётся

Однако в некоторых ситуациях помогают снятие клапана с карбюратора, его продувка и последующее подключение к альтернативному источнику тока. Если узел вновь не поддаёт признаков «жизни», то замена неизбежна;
«Пробился» провод подключения. Проблема типовая, происходящая зачастую из-за низкого качества производства ЭПХХ и его проводов. Диагностируется эта «болячка» посредством подключения клапана к источнику тока вне автомобильной системы и проверки его работы при движении провода подключения в разных направлениях. Лечению она, как правило, не поддаётся, однако в качестве спасительной меры можно попробовать просто заменить провод, обрезав его как можно ближе к корпусу экономайзера, или иным способом устранить пробоину в цепи;
Неисправен блок управления ЭПХХ. В этой ситуации сам клапан работает исправно при подключении его к альтернативному источнику питания, однако во время нахождения в карбюраторе он не функционирует вовсе. Решается такая проблема путём замены подключаемого к ЭПХХ блока управления, не иначе;
Электромагнитный клапан имеет производственный брак. Такое, к слову, встречается нередко. Удивительно, но бывали случаи, когда из 10-20 ЭПХХ, лежащих на прилавке магазина, работали только 1-2 экземпляра. Если вы стали жертвой подобного случая, то достаточно просто заменить клапан на новый и не беспокоиться.

Неисправный ЭПХХ в подобном случае зачастую ремонту не поддаётся. Однако в некоторых ситуациях помогают снятие клапана с карбюратора, его продувка и последующее подключение к альтернативному источнику тока. Если узел вновь не поддаёт признаков «жизни», то замена неизбежна;
«Пробился» провод подключения. Проблема типовая, происходящая зачастую из-за низкого качества производства ЭПХХ и его проводов. Диагностируется эта «болячка» посредством подключения клапана к источнику тока вне автомобильной системы и проверки его работы при движении провода подключения в разных направлениях. Лечению она, как правило, не поддаётся, однако в качестве спасительной меры можно попробовать просто заменить провод, обрезав его как можно ближе к корпусу экономайзера, или иным способом устранить пробоину в цепи;
Неисправен блок управления ЭПХХ. В этой ситуации сам клапан работает исправно при подключении его к альтернативному источнику питания, однако во время нахождения в карбюраторе он не функционирует вовсе. Решается такая проблема путём замены подключаемого к ЭПХХ блока управления, не иначе;
Электромагнитный клапан имеет производственный брак. Такое, к слову, встречается нередко. Удивительно, но бывали случаи, когда из 10-20 ЭПХХ, лежащих на прилавке магазина, работали только 1-2 экземпляра. Если вы стали жертвой подобного случая, то достаточно просто заменить клапан на новый и не беспокоиться.

Принцип работы механизма

И в магнитных, и в электромагнитных силовых устройствах роль активной среды выполняет магнитный поток. Для его формирования используется или постоянный магнит, или аналогичное устройство с возможностью точечного подключения или отключения его активности путем изменения электрического сигнала. Исполнительный орган начинает действовать с момента подачи напряжения, когда по контурам соленоида начинает проходить ток. В свою очередь, сердечник по мере наращивания активности магнитного поля начинает свое движение относительно полости катушки индуктивности. Собственно, принцип работы электромагнитного привода как раз и сводится к преобразованию электрической энергии в механическую посредством магнитного поля. И как только напряжение падает, в дело вступают силы упругой пружины, которая возвращает на место сердечник и арматура привода принимает исходное нормальное положение. Также для регуляции отдельных этапов передачи усилия в сложных многоступенчатых приводах могут дополнительно включаться пневмо- или гидроприводы. В частности, они делают возможным первичную генерацию электричества из источников альтернативной энергии (воды, ветра, солнца), что удешевляет рабочий процесс оборудования.

Зачем нужен электромагнитный клапан?

Соленоидные вентили – категория современной запорной арматуры для трубопроводов самого разного назначения. В быту подобные электроклапаны применяются в автомашинах, спецтехнике, водопроводах и системах автополива и отопления.

Также они широко используются в промышленности для регулировки тока и контроля транспортировки разнообразных жидкостей и газов.

Соленоидный электроклапан относится к энергозависимому оборудованию, для срабатывания на открытие либо закрытие ему требуется электропитание

Внутри электромагнитный клапан для воды или газа каких-либо датчиков не имеет. С его помощью можно лишь регулировать либо полностью перекрывать поток рабочей среды. Если требуется автоматизация данных процессов, то придется дополнительно ставить внешние измерительные приборы, завязывая работу электроклапана уже на них.

К примеру, использовать дополнительно в связке контроллер и датчик протечки воды, чтобы в момент обнаружения протечки соленоидный клапан получил соответствующую команду от контроллера и перекрыл трубопровод.

Среди достоинств использования соленоидных клапанов числятся:

  • быстрая регулировка тока рабочей среды по трубопроводу;
  • универсальность и надежность устройства;
  • длительный срок эксплуатации;
  • небольшие размеры и малый вес;
  • многообразие разновидностей прибора.

Срабатывание клапана происходит буквально за доли секунды после подачи на это сигнала. Он рассчитан на работу с жидкостями под разным давлением, от 0 до 25 бар, и с меняющейся температурой, от -20 до +120 °С. При этом в обесточенном состоянии такой электроклапан может оставаться как в закрытом положении, так и открытом – все зависит от модификации прибора.

Чаще всего в быту соленоидный электромагнитный клапан применяется в системах водоснабжения и отопления, где с его помощью дистанционно регулируется водоток

В водопроводах он позволяет автоматически перекрыть подачу воды при порыве труб. А в отопительных системах такой вентиль используется в качестве устройства регулировки потока теплоносителя.

Здесь он по внешнему датчику температуры самостоятельно уменьшает либо увеличивает ток нагретой жидкости от котла к радиаторам.

Особенности встроенного привода

Разновидность электромагнитных силовых приводов, которые выступают в виде составной части рабочей системы, образуя с ней единую коммуникационную инфраструктуру. Как правило, такие устройства имеют компактные размеры и небольшую массу, что и позволяет их встраивать в самые разные инженерно-технические конструкции без существенного влияния на их функциональные и эргономические характеристики. С другой стороны, оптимизация по размерам и необходимость расширения возможностей для обвязки (прямого подключения к оборудованию) ограничивает создателей в обеспечении высокой степени защищенности таких механизмов. Поэтому продумываются типовые бюджетные изолирующие решения наподобие разделительных герметичных трубок, помогающих защищать чувствительные элементы от агрессивного воздействия рабочей среды. К исключениям можно отнести вакуумные клапаны с электромагнитным приводом в металлическом корпусе, к которому подключаются арматурные узлы из высокопрочного пластика. Но это уже специализированные укрупненные модели, имеющие комплексную защиту от токсичных, термических и механических факторов воздействия.

Причины неисправности обратного клапана

Давайте рассмотрим причины, по которым клапан может не работать и что в этом случае делать.

1. Маленький расход

Если Вас насторожил маленький расход рабочей среды возможными проблемами могут быть:

  • загрязнение фильтра перед клапаном,
  • засор водопровода.

Для устранения первой проблемы поможет смена или очистка сетки. Во втором случае, целесообразным будет прочистка системы водоснабжения.

2. Громкая работа арматуры

Если вас беспокоит громкая работа арматуры, возможными причинами могут быть:

  • неправильно выбранный размер обратного клапана, соответственно, для её устранения необходимо будет произвести замену клапана с правильно выбранным диаметром арматуры;
  • нет прямых участков или компенсаторов для стабилизации работы потока до и после арматуры,
  • сильная скорость потока,
  • установка клапана осуществлена близко от насоса.

Для устранения трех последних возможных причин нужно всего лишь применить компенсаторы.

3. Протечка в арматуре

Случилось так, что вы обнаружили протечку в клапане. Она могла возникнуть в результате:

  • загрязнения твердыми частицами,
  • повреждения клапана или кольца.

В случае загрязнения панацеей будет прочистка клапана и установка сеточки, в случае повреждения необходимо будет обратиться к поставщику и заменить механизм.

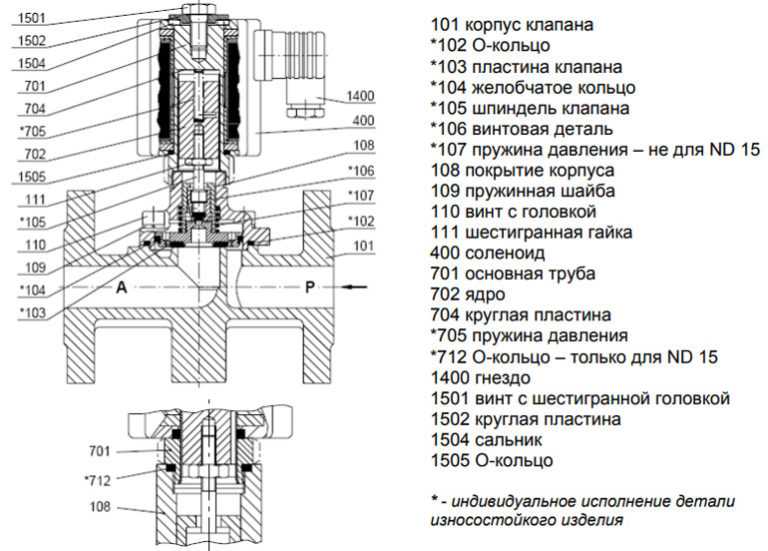

Устройство электромагнитного клапана:

Электромагнитный соленоидный клапан сочетает в себе функциональность и надежность. Время
срабатывания клапана составляет от 30 до 500 миллисекунд, а ресурс составляет до миллиона включений.

Электромагнитный клапан состоит из корпуса и крышки с креплением (изготавливается из латуни,
стали, технической пластмассы), мембраны (NBR, EPDM, Viton), пружины, плунжера, штока и катушки. В зависимости
от материала — клапаны предназначены для использования в различных средах, температурных условиях и рассчитаны
на разное давление.

1. Корпус 2. Мембрана 3. Пружина 4. Крышка 5. Крепление 6. Шток 7. Пружина
8. Уплотнение 9. Плунжер 10. Уплотнение 11. Катушка 12. Коннектор 13. Уплотнение 14. Гайка

Сопротивляемость материала рабочей среде:

Материал/условия NBR (Perbunan, пербунан) EPDM FKM, FPM (Viton, витон)
Максимальная температура 80°С 120°С 120°С
Минимальная температура -5°С -20°С -20°С
Демпфирование Низкая Низкая Очень высокая
Пар Низкая Средняя Очень высокая
Масло Очень высокая Низкая Очень высокая
Озоностойкость, О3 Средняя Очень высокая Очень высокая
Химические продукты Средняя Очень высокая Очень высокая
Кислоты Средняя Очень высокая Очень высокая
Щелочи Высокая Очень высокая Очень высокая
Вода Высокая Очень высокая Высокая
Износ Высокая Высокая Высокая

Пилотный электромагнитный клапан:
Клапан «нормально закрытого» исполнения при отсутствии напряжения на катушке — закрыт. Пружина
и давление рабочей среды плотно прижимают запорный элемент. В момент появление на катушке (соленоиде) напряжения
— плунжер, на который действует магнитное поле, начинает движение и открывает пропускной канал.

Клапан «нормально открытого» исполнения работает по обратному принципу — в статичном положении
он открыт, при появлении напряжения — закрывается. Эти соленоидные клапаны еще называют клапанами
непрямого действия, так как для их работы требует не только подача напряжения на катушку, но и
соблюдение минимального перепада давления в системе.

Электромагнитный клапан прямого действия:
В конструкции этих клапанов мембрана имеет металлическое кольцо и соединена пружиной в плунжером. Магнитное поле
катушки приводит в движение плунжер, который снимает с мембраны давление, благодаря чему происходит открытие
клапана. А прямым клапан называется, потому что для его работы достаточно только подачи напряжения на катушку, а
необходимости соблюдать минимальный перепад давления в системе нет.

Бистабильный клапан:
Клапан устроен так же, как и пилотный (необходимо соблюдать минимальный перепад давления), однако он имеет два
положения, удержание которых не требует подачи напряжения на катушку. Переход из «открытого» в «закрытое»
состояние и обратно происходит через подачу на катушку клапана короткого импульса переменной полярности.
Бистабильные соленоидные клапаны могут работать только от источника постоянного тока.
