Технология ручного бурения скважин на воду

Ручное бурение скважин на воду владельцы участков используют чаще всего. Вручную можно пробурить скважину с помощью желонки, ручного шнекового бура, методом гидробурения.

Основные виды скважин на воду

Существует несколько реальных способов добыть живительную влагу, о которых мы вам расскажем. Есть несколько технологий, которые можно использовать для самостоятельной добычи воды на загородном участке.

Выбирать подходящий вариант вам придется самостоятельно, поскольку он зависит от ландшафта местности, а также от технического оснащения, финансов и навыков, которыми вы обладаете. Рассмотрим основные скважинные конструкции.

Сложно отдать предпочтение какой-то одной конструкции: каждая имеет свои преимущества и недостатки, поэтому выбор зависит от ландшафта местности и от возможностей владельца участка

Трубчатый абиссинский колодец

Если на вашем участке есть родник, то обустройство колодца – отличный вариант добычи воды. Шахта этого сооружения будет играть роль накопителя жидкости. Если источник достаточно активен, до 2-х кубометров воды всегда будет находиться в вашем распоряжении.

Абиссинская скважина – это по сути, тот же колодец, но узкий и длинный. Благодаря тому, что его протяженность может составлять примерно 8-12 метров, в воду, которая его заполняет, не попадают загрязнения с поверхности почвы.

Абиссинский колодец часто называют скважиной-иглой, потому что труба, вбитая в землю при создании этого сооружения, действительно напоминает иглу

С технологией пробивки и обустройства скважины-иглы, иначе именуемого абиссинским колодцем, познакомит следующий видео-ролик:

Скважина на песок (фильтровая)

Заглубление этой конструкции на 15-30 метров осуществляется любым способом: шнековым, ударно-канатным, колонковым. Стенки скважины формируют с помощью трубы диаметром в среднем 100 – 180 мм.

Заглубленный конец скважинного ствола оснащен фильтром. В качестве фильтра используют сетку из нержавеющей стали, которую приваривают или припаивают к первому звену колонны труб перед погружением его в крупный песок с примесью гальки.

Так схематически можно представить конструкцию скважины “на песок”, где по номером 1 будет обсадная труба, под номером 2 – статистический уровень воды, а под номером 3 – сетчатый фильтр

Такая конструкция способна удовлетворить потребность в воде небольшого загородного дома с двумя водоразборными точками. Если эксплуатация сооружения носит сезонный характер, оно прослужит примерно лет пять. При постоянном использовании можно рассчитывать на 15 лет водоснабжения.

Когда же скважина все-таки заилится, её можно будет попытаться промыть. Если же реанимационные мероприятия не дадут желаемого эффекта, придется бурить новый ствол. Располагают его рядом с предыдущим.

Артезианская скважина без фильтра

Это сооружение не нуждается в фильтре. Такая скважина может достигать глубины 100 и более метров. Вода, добываемая с помощью такого сооружения, содержится в трещинах известняка. Скопившаяся в них за счет конденсации жидкость может быть не только кристально чистой, но и минерализованной.

Небольшая минерализация приемлема для повседневного использования. Если же добываемая вода по своему составу относится к числу минеральных вод, то использовать её в бытовых целях нельзя.

Схема артезианской скважины: 1 – кондуктор, 2- статистический уровень воды, 3- промежуточная колонна, 4- эксплуатационная колонна с перфорацией

Сложно заранее определить глубину скважины, которую придется пробивать в поисках воды. Можно только приблизительно сориентироваться, пообщавшись с соседями по участку и узнав у них, какие параметры имеют аналогичные сооружения на их территориях.

Грунтовые слои залегают неравномерно, поэтому полученные сведения всё равно нельзя считать точными для своего участка. По этой причине обсадные трубы приобретают с учетом корректировки полученных данных.

Понятие о скважине

Скважиной называется горная выработка в земной коре, которая имеет малый диаметр по сравнению с ее длиной. Основание скважины (на поверхности) является устьем, дно скважины — забоем. Скважины делятся на две категории:

— разведочные (бурятся для подсчета запасов нефти на новом месторождении);

— эксплуатационные (для извлечения нефти из пласта).

Нефтяная скважина представляет собой капитальное сооружение, которое строится по заранее составленному тех. проекту. Основой проекта является конструкция скважины.

Под конструкцией скважины понимается то количество обсадных колонн, которые необходимо спускать в скважину для успешной проводки ее и последующей длительной эксплуатации. Понятие конструкции скважины также входят оптимальные высоты подъема цементного раствора в затрубном пространстве. Диаметр скважины должен быть минимальным, но вместе с тем достаточным для обеспечения спуска обсадных колонн на запроектированную глубину, а также для обеспечения надежной изоляции продуктивных пластов от водоносных горизонтов и от взаимного влияния пластов друг от друга. От выбранной конструкции скважины зависит скорость бурения, стоимость строительства скважины.

Конструкция скважины выбирается на основе факторов:

— геологических;

— технических и технологических;

— экономических.

Нюансы установки обсадных труб

Это может быть металл, асбестоцемент или пластик. Каждый из материалов имеет свои преимущества и недостатки. Бетонные обсадные трубы применяются редко. Это, как правило, производства. Материал тяжелый, хрупкий, склонен к раскалыванию. Поэтому в процессе бурения скважин используют или сталь или ПНД.

Металл окисляется, если это не нержавейка, которая стоит дорого. Окисел вызывает ухудшение качества воды. Со временем она приобретает бурый оттенок и у нее появляется металлический привкус. Придется устанавливать фильтр и чистить скважину. Соединения сварные. Именно они являются слабым местом, и после разгерметизации грунтовые воды с грязью попадают внутрь обсадной трубы.

Пластик низкого давления (ПНД) легкий, что упрощает монтаж. Внутренняя поверхность гладкая, и на ней не появляется отложение. Коррозия не страшна, соединения герметичны. Секции скручиваются посредством предусмотренной резьбы, и никаких специальных средств для этого не требуется. Единственный недостаток – ограничение по глубине скважины. Для артезианской скважины этот материал не подходит.

Особенности

Бур предназначен для рытья вертикальных отверстий большой глубины небольшого диаметра. При этом усилия человека сводятся к минимуму. Начало скважины на поверхностном слое почвы называется устьем, стенки скважины по всей длине образуют ствол, окончание скважины именуется забоем.

Главными составляющими частями любого бура являются:

  • нижняя несущая труба;
  • наконечник;
  • резец или резцовая часть;
  • рукоять;
  • буровые насадки;
  • шнек (шнековая часть бура).

Винтовая часть бура разрушает слой почвы, в которой происходит бурение, и выводит грунт вверх. Форма наконечника является острой, но слегка закругленной для быстрого проникновения вглубь и усиления устойчивого положения инструмента. При необходимости рукоятка легко снимается, а на бур прикрепляется удлиняющая труба, которая позволяет вырыть скважину на большую глубину. Применение буров обширно: от изготовления колодцев и укрепления столбов для изгородей до посадки кустарников и деревьев.

Популярное оборудование для скважин на воду МГБУ в России

Оснащение классифицируется на две категории:

  1. Опускатель (подъемник) буровых колонн. Работы выполняются при помощи буровой вышки, лебедки, полиспастовой системы.
  2. Бурильные принадлежности и инструменты. Это роторы, буровой насос, вертлюги с буровыми шлангами, забойные моторы и силовые приводы.

Все перечисленное можно приобрести в России.

Доукомплектовать комплекс также можно. Для этого покупают разнообразные резцы, кувалды, ключи, тросы, блоки и прочие мелочи, которые также стоят денег, и их нужно учитывать при составлении сметы. Среди производителей надежного производительного, неприхотливого и долговечного оборудования на рынке можно встретить отечественные и западные бренды. Хорошо себя зарекомендовали итальянские производители.

Какие особенности эксплуатации скважин

Существует несколько правил пользования скважинами, выполняя которые уменьшается цена ее эксплуатации:

  • Независимо от типа конструкции,  очистка должна проводиться регулярно.
  • Признаками загрязнения системы являются: наличие воздушных пробок при открывании воды; наличие в воде других примесей.
  • Если вовремя не проводить очистку, такие загрязнения могут стать причинами поломок, не подлежащих ремонту, а значит, нужна будет полная замена.
  • Для восстановления функциональности системы, достаточно выполнить продувку.
  • Радикальным методом очистки является использование кислоты или электричества. Но это должны проводить только высококвалифицированные специалисты.

Как устроена типичная скважина?

Если не заострять внимание на нюансах, суть устройства скважины на воду для загородного дома одна: это длинная узкая вертикальная шахта, достигающая глубины залегания воды. Стены выработки укреплены обсадными трубами

Скважины отличаются друг от друга шириной, глубиной и дополнительными устройствами, повышающими их производительность и надежность.

Кроме обсадной трубы скважины оборудуют техникой для принудительного подъёма жидкости и её распределения. Чтобы правильно выбрать насосное оборудование и накопительную емкость, нужно знать характеристики скважины, важнейшей из которых является её глубина и дебит.

Дебит скважины – это показатель её производительности: максимальный объём жидкости, получаемый за единицу времени. Исчисляется он в кубометрах или литрах за час или сутки.

Функции обсадных труб

Обсадные трубы являются основным элементом скважины. Обсадка выполняется с помощью отдельных отрезков, спаянных, сваренных или свинченных между собой

Особое внимание следует уделить их равному диаметру: вся конструкция должна создавать прямую ровную колонну

Если у обсадных труб внешняя резьба, звенья соединяют муфтами, из-за которых диаметр проходки увеличивается.

Обсадные трубы нужны, чтобы:

  • при бурении скважины не произошло осыпание шахты;
  • ствол не засорился в процессе её эксплуатации;
  • верхние водоносные слои не проникали в сооружение.

Широко используются обсадные трубы, изготовленные из стальных сплавов и полимеров (ПВХ, НПВХ, ПНД). Реже применяют чугунные и морально устаревшие асбестоцементные изделия. Пространство между трубой и землей вокруг устья заливают бетоном, если выработка бурилась в рыхлых грунтах или водоносный пласт залегает на значительной глубине.

Только после выполнения этой работы устанавливают всё прочее оборудование. Иногда в процессе эксплуатации скважины может произойти незначительное «выдавливание» трубы на поверхность. Это естественный процесс, не требующий принятия каких-либо дополнительных мер.

Наиболее популярными считаются металлические и пластиковые обсадные трубы с резьбой. На фотографии изображена установка синей обсадной трубы из пластика

Внутренняя труба с фильтром

В ствол скважины, выполненной по схеме двойной обсадки, опускается труба с фильтром. Через ее перфорированное первое звено отфильтрованная вода будет поступать внутрь обзадки, а затем извлекаться насосом на поверхность.

После того, как труба установлена на нужную глубину, устье её желательно закрепить. Для этой цели используют хомут, который не допустить самопроизвольного проседания трубы.

Устройство оголовка для скважины

Верхняя часть обсадной трубы оснащается оголовком. Базовая конструкция этого устройства одинакова для оголовков любого вида. В её состав входят фланец, крышка и резиновое кольцо.

Разные виды оголовков отличаются друг от друга видом материала, из которого они изготавливаются, и дополнительными опциями.

Оголовки производят из чугуна и из пластика. Это герметичное устройство. Оно используется для крепления кабеля насоса и вывода водонапорной трубы

За счет низкого давления, создаваемого с помощью оголовка в трубах, увеличивается приток воды и, как результат, дебит скважины.

Кессон, адаптер, пакер

Чтобы повышенная влажность не повлияла на работу приборов, связанных со скважиной, для них предусматривают специальный резервуар – кессон. Его изготавливают либо из металла, либо из пластика.

Металлические кессоны, в отличие от пластиковых, можно ремонтировать, они лучше приспособлены к климату со значительными температурными перепадами. Кроме того, изделие из металла можно самостоятельно собрать из деталей, которые продаются отдельно. Но пластиковые модели дешевле, и они не ржавеют.

Желающие устроить кессон для скважины собственноручно на нашем сайте найдут подробную инструкцию по его сооружению.

Чтобы герметично соединить наземный водопровод и скважину, понадобится скважинный адаптер. Это устройство обычно размещают в том месте, где собрано всё оборудование, нуждающееся в защите от воды. Чаще всего это техническое помещение. Одну часть адаптера присоединяют к обсадной колонке, а к другой части прикручивают шланг от насоса.

Металлический кессон – дорогостоящая вещь: его цена доходит до 40 тысяч рублей, поэтому можно купить его частями и собрать самостоятельно, что удешевит покупку

Иногда возникает потребность в выделении локального участка глубокой артезианской скважины, на котором, например, будут выполняться ремонтные работы. Для этой цели и используют пакеры – уплотнители для скважин.

Перечисленные элементы входят в состав устройства скважины, оказывая на её функциональность большое влияние.

Выбор участка

Бурение скважин на воду вручную часто требуется для обеспечения полива на дачном или придомовом участке. Обеспечить такой участок с технической водой можно ударным методом.

Прежде проверяют, возможно ли обустройство песчаной скважины. Если на соседских участках есть песчаные скважины, не высыхающие в летний сезон, условно соедините их линией и продлите ее на свой участок. Примерно в этом участке ищите источник воды.

Выбирая место для бурения, учтите следующие нюансы:

  • Колодцы вашего и соседского участка должны быть не ближе 45 м. Иначе в летний период ни в одном из них не будет нормальной подачи воды.
  • Найдите наивысшую точку на участке – на склоне или впадине больше вероятность загрязнения воды после обильных осадков.
  • Колодец должен располагаться на расстоянии как минимум тридцать метров от септика или канализационного колодца.

Этапы работ по созданию скважины своими руками

Сначала необходимо вырыть яму. Её размеры должны составлять 150 на 150 см. Чтобы исключить осыпание углубления, выполняют облицовку её стенок фанерой, досками или используют куски ДСП. Есть и другой вариант. Необходимо пробурить ствол с диаметром 15х20 см и глубиной 1 метр, используя для этого обычный бур. Это делается для того, чтобы обеспечить устойчивость трубы в вертикальном положении.

Следующим действием над углублением устанавливают металлическую треногу, которую часто называют вышкой. Она должна располагаться в прямом положении. В месте соединения треноги закрепляют лебёдку. На треноге располагается бурильная колонка полутораметровыми штангами.

Последние скрепляют в одну трубу посредством резьбы, а потом выполняется их фиксация хомутом. Такая конструкция используется для спуска и подъёма оборудования при бурении скважины.

С насосом, который будет качать воду на поверхность, необходимо определиться заранее. Выбор насосного оборудования позволяет решить проблему с диаметром будущей скважины и колонковой трубы. В трубу насосное оборудование должно свободно проходить. Поэтому между диаметром насосного оборудования и внутренним диаметром трубы разница должна составлять минимум 5 мм.

Принцип бурения

Спуск и последующий подъем оборудования — в этом состоит процесс бурения скважины. Штанга проворачивается и одновременно с этим по ней ударяют сверху. Работая вдвоём, выполнить эту работу гораздо проще. Один человек крутит газовым ключом, второй наносит удары по штанге сверху, пробивая породу.

Использование лебёдки позволяет заметно упростить процесс бурения. Применяя её, опускание и подъем бурильного оборудования происходит заметно легче. При бурении штангу следует маркировать. Отметки необходимы для ориентации. По маркировке хорошо видно, когда пора вытягивать штангу и выполнять очистку бура. Специалисты рекомендуют выполнять эту процедуру каждые полметра.

Не все знают, как бурят скважины на воде. Для облегчения задачи по преодолению различных пластов грунта рекомендуется использовать различные типы буров:

  1. Спиральный бур — он предназначен для глинистых почв.
  2. Бур-долото — с его помощью выполняют разрыхление твёрдых пород.
  3. Бур-ложка — его применяют для песчаного грунта.
  4. Желонка — она помогает поднять грунт на поверхность.

Песчаный грунт легче всего преодолеть, если при бурении использовать бур-ложку. Во время бурения для облегчения этой задачи следует добавлять воду. Если грунт твёрдый, то в этом случае лучше всего использовать бур-долото. Такие буры бывают нескольких видов:

Вне зависимости от используемого вида главное его предназначение состоит в том, чтобы обеспечить помощь в разрыхлении твёрдых пород. Пески-плывуны преодолеваются с использованием ударного способа.

Если на участке преобладает глинистая почва, то в этом случае при бурении необходимо использовать змеевик, желонку и бур-ложку. Для глинистых почв хорошими инструментами для бурения являются змеевики и спиральные буры. Они имеют конструкцию, которая своим видом похожа на спираль.

У основания бура размер варьируется от 45 до 85 мм. Лезвие может иметь размеры от 250 до 290 мм. Для пробития галечных пластов, содержащих гравий, используют поочерёдно желонку и долото с обсадными трубами.

В отдельных случаях приходится бурить с обязательным заливом воды в отверстие. Такая процедура поможет сделать более простой задачу по бурению скважины. Иногда для создания скважин на участке используется вариант её бурения при помощи помпы.

Если доставляемая на поверхность земли порода стала влажной, то это говорит о близости водоносного слоя. Остаётся углубиться совсем на небольшое расстояние, чтобы перейти в водоносный горизонт. В этом случае бурение будет лёгким, но останавливаться нельзя, пока не будет обнаружен водоупорный слой.

Обустройство скважины своими руками

Когда нужная глубина достигнута, занимаемся обустройством источника воды. В отверстие запускается фильтровая колонка, которая состоит из следующих элементов:

Для того чтобы укрепить трубу, пространство обсыпается щебнем 5 мм фракции. Параллельно с засыпкой выполняется закачка воды в трубу с герметичным верхним концом. Это позволяет промыть затрубье и фильтр. Потом проводят желонирование. При выполнении этой работы используют насадку, желонку и центробежный насос.

Главным достоинством такого оборудования является его способность перекачивать жидкие среды повышенной плотности. Когда прокачка завершена, на тросе на глубину опускают насос. Потом выполняется подключение к нему водопроводной трубы.

Выбор точки для бурения источника воды

При выборе места для бурения скважины решающее значение имеет наличие водоносных слоёв. Именно от глубины их залегания будет зависеть множество факторов: метраж выработки, метод бурения, необходимость цементирования и устройства фильтров и т.д.

Рассмотрим подробнее, какие виды подземных вод могут служить водоисточником для хозяйственных нужд и как определить их глубину залегания.

Рассмотрим четыре типа подземных вод, которые могут стать источником водоснабжения на вашем участке:

  1. Верховодка — верхний водоносный слой, залегающий на глубине до 3-4 м. Наполняется за счёт талых и дождевых вод, поэтому отличается высокой степенью загрязнения. Использовать такие воды для питья и поения домашних животных запрещается, можно применять эту воду для полива растений. В период засухи и зимой верховодка может просто исчезнуть, поэтому бурение скважины до них никогда не проводят.
  2. Грунтовые воды на глубине не более 10 м. Такой водоносный слой образуется за счёт того, что ниже него находятся гидроупорные грунты, которые не дают просачиваться водам вниз. Грунтовые воды не иссякают даже в период засухи. Качество таких вод достаточно высокое, при наличии систем фильтрации и соблюдении санитарных норм их в большинстве случаев можно использовать для питья.
  3. Межпластовые безнапорные воды. Залегают на глубине от 10 до 110 м между двумя водоупорными пластами. Пласты могут иметь различное строение и водопроницаемость, например, сверху может быть супесь, а снизу – суглинок. Качество воды – обычно высокое, зависит от конкретных характеристик участка. Скважины, вскрывающие межпластовые воды, наиболее часто встречаются в личных хозяйствах.
  4. Артезианские воды. Располагаются на глубине ниже 40-110 м. Несмотря на то, что вода из артезианской скважины чиста и пригодна для питья, на бурение такой скважины решается не каждый владелец участка. Чтобы вскрыть водоносный участок нужно пройти немалую толщу скальной породы, а это весьма трудоемкий процесс.

К тому же для устройства потребуется получение пакета разрешительных документов. Дело в том, что для устройства артезианской скважины необходимо согласование с администрацией населенного пункта и соблюдение действующего законодательства, в том числе ФЗ “О недрах”.

Скважины бурят “на песок” и на “известняк”, так это называется на геологическом сленге. Наиболее водообильным и стабильным считается горизонт, приуроченный к трещинам в известняке

Выбор места для скважины

Для начала мы должны правильно выбрать место для будущей скважины, а так же адаптер для скважины, дабы она была максимально эффективной. Нам нужно определить, имеется ли на участке неглубокий водоносный слой, для чего существуют определенные признаки.

Признаки имеющегося на участке неглубокого водоносного слоя

  1. На конкретной зоне участка скопилось много растений, предпочитающих повышенную влажность.
  2. Вечером в зонах с повышенным количеством растительности скучивается туман, роса, а в зимнее время на снегу образуются проталины.
  3. Собирается большое количество комаров и прочих насекомых. Также считается, что кошки предпочитают отдыхать в местах, расположенных над глубинными водами.

Если был замечен хоть один из этих признаков, то можно смело приступать к бурению скважины. Это все, конечно, признаки в большей степени народные, более эффективным способом выявления глубинных вод является геологическое исследование.

Народный» способ обнаружения глубинных вод

Инструменты, которые потребуются в процессе бурения

Сразу оговоримся, что не все инструменты можно сделать собственноручно, некоторые из них придется купить. Если же у нас и получится сделать, к примеру, бур, то качество его будет сомнительным, ведь стандартные заводские буры изготавливают из высокопрочной закаленной стали.

При работе нам потребуются:

  • Буровая вышка;
  • Буровая колонка, к которой прилагаются муфты для соединения;
  • Головка для бура;
  • Доски;
  • Канат;
  • Фильтр.

Бур

Буровая вышка — это своего рода тренога, которую можно собрать своими руками из толстых бревен Ø15 сантиметров. Между двумя из них мы крепим лебедку, к которой при помощи каната подвешиваем буровую колонку. Колонка представляет собой конструкцию из штанг, соединенных между собой муфтами и резьбой. Всего штанг должно быть 6 штук, их длина – от 1,5 до 3 метров.

Тренога

Доски нам пригодятся для того, чтобы не осыпались стены шурфа (мы поговорим позже, что это). Буровые головки бывают различных видов и применяются в зависимости от типа грунта. От этого типа зависит многое, вплоть до способа бурения скважины.

Виды буровых головок

Буровые головки бывают следующих видов:

  1. долото, используемое для раскалывания прочных пород;
  2. желонка – она убирает грунт, оставшийся после работы долота (также с помощью желонки можно бурить сыпучий грунт);
  3. ложка, которую используют для песка и глины;
  4. змеевик понадобится, если в грунте присутствует гравий;
  5. ложка со змеевиком.

Инструменты мы подобрали, приступаем непосредственно к бурению.

Виды буров

Бурение скважины-иглы

Для вращательного способа понадобится бур с металлическими лопастями внизу, расположенными спирально. В месте бурения делают углубление лопатой.

Для размягчения грунта его поливают водой, но учтите, что при этом бур вытягивают чаще, через каждые полметра, и очищать от налипшей земли. Проходка плотной глины, впрочем, потребует применения ударно-вращательного способа.

Бурение скважины-иглы

Также понадобится металлическая труба с диаметром, позволяющим поместить в нее бур с лопастями. Получаем трубу и бур внутри нее. При прокручивании бура внутри трубы, земля собирается в трубе и может быть легко извлечена.

Инструмент, используемый для бурения, называется шнеком. По мере углубления в грунт, управлять им становится труднее, потому может понадобиться помощь. Скважину или колодец обкладывают заводскими бетонными кольцами над землей, укрепляя осадку.

Фильтр

Скважинный фильтр – основное устройство, обеспечивающее качество воды из нее. И вместе с тем – наиболее подверженный износу ее узел, поэтому к выбору скважинного фильтра нужно отнестись со всей ответственностью.

Артезианскую воду забирают без фильтрации. Для скважины на известняк чаще всего достаточно простого решетчатого фильтра в виде перфорации на нижнем колене обсадки; она же послужит основой фильтра скважины на песок. Требования к перфорации таковы:

Диаметр отверстий – 15-20 мм, до 30 мм смотря по грунту.
Скважность фильтра (отношение общей площади отверстий к площади занимаемой ими поверхности) – 0,25-0,30, для чего расстояние между центрами отверстий берут в 2-3 раза больше их диаметра.
Расположение отверстий – поперечными рядами в шахматном порядке.
Общая площадь всех отверстий – не менее площади поперечного сечения просвета обсадной трубы.

Устройство фильтров скважин на песок

Для скважины на песок необходима еще, во-первых, гравийная засыпка; в данном случае именно она обеспечивает долговременное качество воды, как и в колодце. Ввиду этого в продаже имеются скважинные фильтры со слоем гравия, включенным в состав конструкции. Худа от них не бывает, но ствол скважины нужен большего диаметра, что затрудняет проходку, и без внешней засыпки скважина все равно быстро заиливается.

Далее, если следовать току воды, идет та же перфорированная труба, но теперь она будет несущим элементом, воспринимающим давление породы. Чтобы песок, который гравий плохо задерживает, не испортил весь водоводный тракт, нужен еще песочный фильтр. Он может быть внешним или наружным (слева на рис.) либо внутренним (справа там же). У внешних фильтров преимуществ три: минимальные диаметр и заиливание скважины и глубина установки насоса. Но они легко повреждаются при монтаже обсадки, неремонтопригодны и дороги, т.к. вследствие последнего обстоятельства должны выполняться из очень качественных материалов: сплавы на сетку и проволоку наружных скважинных фильтров стоят дороже серебра.

При установке насоса в скважину с внутренним фильтром ее дном считается его верхний обрез, поэтому объем однократного отбора воды серьезно снижается. Болезнь всех внутренних фильтров – усиленное заиливание скважины из-за просачивания воды в зазор между фильтром и обсадной трубой. Также вследствие этого срок службы фильтра сокращается, а износ насоса усиливается, т.к. в него попадает песок. Нередко поэтому насос помещают в отдельную трубу, насаженную на выход фильтра, что опять-таки требует увеличения диаметра скважины.

Самодельный песочный фильтр

Оптимальный вариант – присоединение насоса непосредственно к выходному патрубку фильтра, тогда и заиливание, и запесочивание прекращаются. Но для этого нужен центробежный насос с заборным патрубком на днище, что намного его усложняет и удорожает, а напор вибрационных часто оказывается мал для скважин на песок.

Фильтрующие элементы песочных фильтров иногда делают самостоятельно из ПВХ труб, нержавеющих пружин и полимерной сетки, см. рис. слева, но фильтруют они плохо и служат недолго. Лучше взять хороший покупной фильтр, уж больно тяжелы условия его работы, а вынуть его, как говорится, целое дело. В таком случае возможны в основном 3 варианта, см. рис:

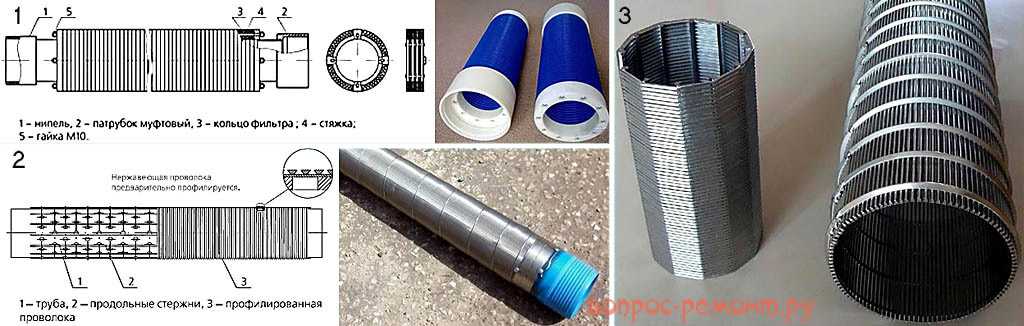

Современные скважинные фильтры

  1. Полимерный наборно-кольцевой фильтр. Дешевле прочих, но служит меньше и склонен к заиливанию, зато ремонтопригоден: можно поднять и перебрать, заменив плохие кольца. Требует увеличенного диаметра скважины;
  2. Трубчато-проволочный с обмоткой из профилированной проволоки. Немного дороже полимерного, но служит долго и не заиливается. Для ремонта не нужна переборка, достаточно промыть наверху. Был бы оптимальным, если бы не одно «но»: неоднократно отмечены случаи жульничества и производителей, и торговцев, и буровиков – как полностью нержавеющие подаются фильтры, в которых продольные стержни сделаны из обычной оцинкованной проволоки. Проверить, не разломав фильтр, невозможно, но в воде вскоре появляются вредные примеси, а затем стержни полностью ржавеют, обмотка сползает, и весь фильтр приходится менять.
  3. Безопорные сварные фильтры, проволочные и щелевые. Были бы идеальными (последние выдерживают и осадку в ствол снаружи на трубе), если бы не цена: делаются из той самой профилированной нержавеющей проволоки, что стоит примерно как серебро.

Совет бывалого дачника

При расчете мощности насоса нужно учитывать две величины:

  1. Высота водяного столба. Это расстояние от водяного зеркала до поверхности земли.
  2. Дальность передачи воды по горизонтали. В расчет закладывается расстояние от скважины до дальнего потребителя.

Высота водяного столба – показатель, который должен соответствовать мощности насоса. Принято считать, что каждый киловатт позволяет поднять воду на 10 метров. Мощность насоса предусматривается создание требуемого давления в трубопроводе, чтобы каждый потребитель мог функционировать в нормальном режиме.

Рассчитывая требуемое количество воды, нужно учитывать норму потребления в регионе, если речь идет о поливе. А для бытового использования нужно сложить весь расход, как будто все точки включены. При этом производительность насоса не может быть большей, чем дебит скважины. Поэтому когда скважина готова замеряют, сколько жидкости в нее поступает за один час.
