Система вентилируемого фасада

Внешняя отделка зданий является важной частью строительно-монтажных работ и архитектурного дизайна, цель которого – создание презентабельного облика сооружений и решение практичных задач.

Предназначение

Конечным этапом любого строительства или ремонта является облицовка наружных стен строения, она придает дому стиль и завершенный вид. Но окружающая среда пагубно действует на стены, солнечные лучи и атмосферные осадки постепенно разрушают материал, из которого они сделаны. В холодное время года в помещениях увеличивается показатель влажности, возможно также промерзание стен, что чревато появлением грибка в углах. Современная фасадная система Краспан позволяет утеплить стены, обеспечить им вентиляцию и избежать досадных проблем во время эксплуатации здания. Она обеспечивает полноценную защитную конструкцию и долговечную облицовку.

Что такое вентиляционная навесная система? Это навесное защитное покрытие, крепящееся, с одной стороны непосредственно к стене или перекрытию между этажами, а с другой стороны удерживающее внешнюю отделку. Данная защитная оболочка состоит из:

  • несущей конструкции, представляющей собой систему из нержавеющих, оцинкованных или алюминиевых направляющих профилей и кронштейнов;
  • прослойки утеплителя, которая обеспечивает меньшую теплопроводность стен, их повышенную звукоизоляцию, дополнительную защиту соединений и стыков;
  • отделочного материала. Выбор отделки вентфасада неограничен: металлосайдинг, керамогранит, искусственный и натуральный камень, фасадные и композитные кассеты, фиброцемент;
  • в комплект входят анкера, мембраны, дюбеля, метизы и прочие крепежные элементы.

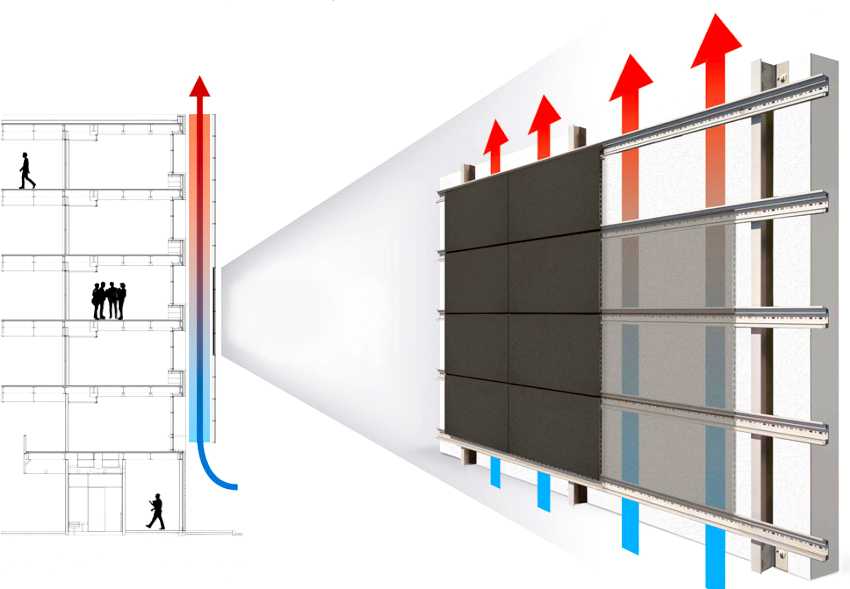

Такая система имеет уникальную технологическую особенность: между облицовкой и теплоизолятором остается воздушный зазор, а все составляющие ее материалы расположены так, что под воздействием внешней среды показатели тепло- и паропроводности от внутреннего слоя стены к наружному постепенно уменьшаются. Это создает эффект термоса.

Решаемые задачи

Строительство современных зданий и жилых домов почти всегда сопряжено с вопросами утепления помещений, их звукоизоляции, облицовкой внешних стен для придачи сооружениям презентабельного вида. При этом каждый застройщик стремится найти золотую середину между ценой и качеством необходимых работ. Вентилируемый фасад позволяет разом решить все вышеозначенные проблемы. Его монтаж значительно продлевает срок службы как старых, так и новых построек.

Функции вентфасада:

  • Защита стен от промерзания зимой и нагревания летом;
  • Сохранение их облицовки, предотвращение появления трещин;
  • При разгерметизации монтажных стыков стены защищены от любой непогоды.

Посредством монтажа системы вентилируемого фасада здание, возведенное по любой технологии строительства, становится «неуязвимым» с наружной стороны. Это позволяет максимально увеличить срок его эксплуатации, практически исключить расходы на профилактический ремонт несущих стен. Вентфасад – комплексный подход к решению вопросов утепления и укрепления современных построек любой этажности и назначения.

Что такое вентилируемый фасад?

Вентилируемые фасады – это целая система, состоящая и множества элементов.

Обычно такие системы изготавливают из металла, в частности, из алюминия.

Конструкция системы включает в себя каркас для крепления композитных и теплоизоляционных материалов и самой облицовки.

Все комплектующие для вентилируемых фасадов должны быть изготовлены из качественных материалов и с использованием самых современных технологий.

Особенности вентилируемых фасадов

Облицовка фасада требуется для защиты конструкции зданий от негативных внешних условий и маскировки каркаса домов.

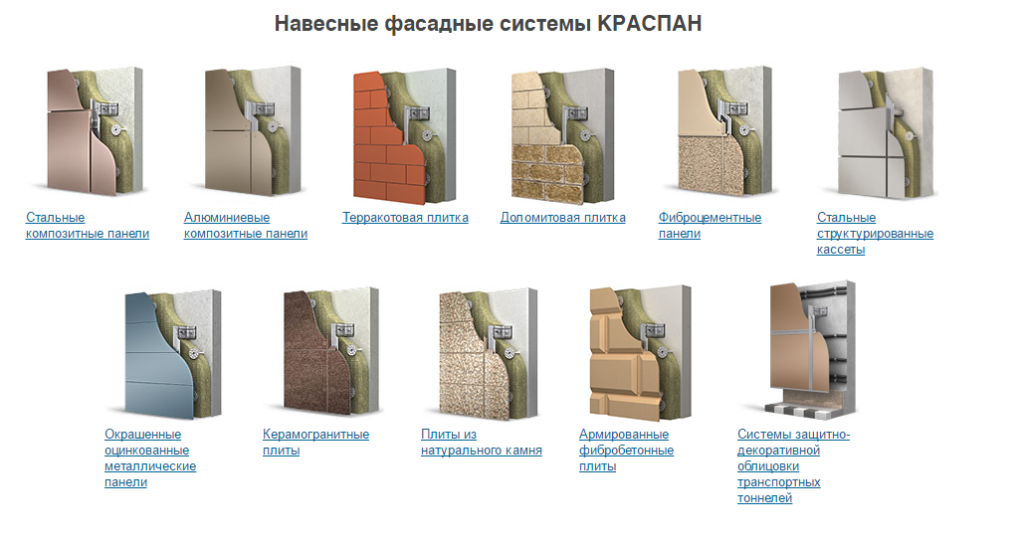

Внешняя часть отделки может быть выполнена в виде фасадных кассет, каремогранитных пластин, алюминиевых панелей и различных видов сайдинга.

В некоторых случаях, навесной фасад может быть облицован за счет использования готовых металлических панелей, содержащих в себе слой утепления из полиуретана, такое решение дает возможность не использовать минеральную вату в качестве основного утеплительного средства, что снижает стоимость и продолжительность монтажа облицовки фасада.

Каркас вентилируемых фасадов обычно изготавливается из алюминия, но есть и исключения, в частности, в Германии большой популярностью пользуются изделия из дерева. В России дерево в качестве материала для каркаса вентилируемого фасада используется реже, но и у таких изделий есть ряд весомых достоинств.

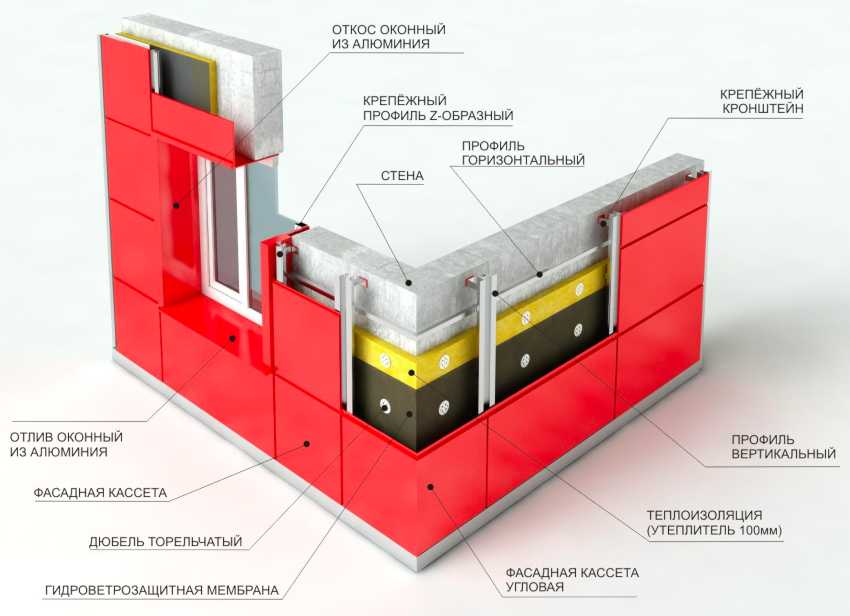

Наглядность вентилируемого фасада.

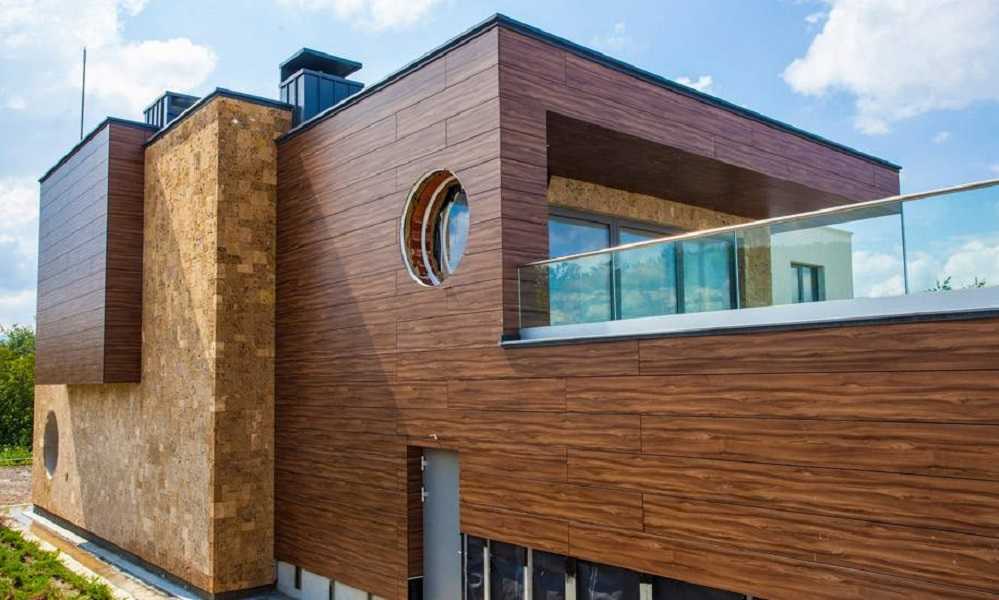

Деревянный вентилируемый фасад отлично подходит для строений, конструкции которых также выполнены из дерева. Для монолитных и кирпичных домов деревянные фасады не подойдут, для таких строений требуются конструкции, отличающиеся лучшими характеристиками прочности и износостойкости.

Алюминиевые фасады считаются наиболее востребованными по всему миру, такие конструкции устанавливаются на внешние стены домов таким образом, чтобы между ними оставалось свободное пространство для утеплительного слоя, а также свободное место для вентиляции.

Технические решения и надежные материалы, применяемые в изготовлении вентилируемых фасадов, позволяют таким конструкциям обеспечивать также защиту дома от внешних негативных воздействий окружающей среды.

Благодаря облицовке, здание обретает прекрасные теплоизоляционные и звукоизоляционные свойства, а наличие вентиляции выводит из конструкций дома влагу и не дает материалам разрушаться.

Чем объясняется популярность вентилируемых фасадов

С каждым годов вентилируемые системы облицовки для фасадов жилых домов становятся все более популярными. Их важным достоинством является сочетание функциональности и высоких эстетических качества.

Собственник жилья может выбрать любое цветовое и фактурное решение внешнего слоя отделки из сотен различных вариантов, представленных на рынке.

Среди основных преимуществ вентилируемых фасадов можно выделить:

  • применение универсальных технологий и взаимозаменяемых элементов,
  • быстрый монтаж с минимальными подготовительными работами,
  • создание своеобразной защитной оболочки для всего здания, способной предотвратить негативный эффект от самых разных атмосферных явлений и ряда других факторов,
  • широкий выбор цветов, фактур, форм и материалов, за счет чего можно реализовать любой дизайнерский проект,
  • простой ремонт, обычно составляющий снятие поврежденных элементов фасада дома и замены их на новые,
  • великолепные возможности для реставрации любых обветшалых зданий и сооружений,
  • продолжительный срок службы, составляющий не менее 30 лет при правильном использовании и монтаже,
  • качественная теплоизоляция, позволяющая экономить на отоплении зимой и на кондиционировании летом.

Конструктивные особенности вентилируемого фасада

Всю конструкцию такого фасадного покрытия можно разделить на несколько основных элементов.

В таблице ниже представлены краткие характеристики для всех составляющих вентилируемого фасада дома.

Что такое вентилируемый фасад? Вентилируемые фасады что это такое – таким вопросом задаются многие собственники при поиске подходящего варианта облицовки своего дома. О том, что такое вентилируемый фасад и его основных преимуществах, читайте в данной статье

Виды подконструкции по типу несущей конструкции

Разнообразие несущих профилей для крепления облицовки очень велико, но основных способов крепления несущих конструкций к кронштейнам существует всего три: горизонтальное, вертикальное и комбинированное.

Горизонтальное крепление – наиболее дешёвый способ, но пригоден он далеко не в каждом случае. Горизонтально расположенный профиль испытывают нагрузки на кручение и изгиб (наиболее неблагоприятные), что ограничивает вес (и как следствие – габариты) используемых облицовочных панелей.
Горизонтальная подконструкция применяется в вентилируемых фасадных системах облицованных профлистом, линеарными панелями.

Вертикальный профиль получает нагрузки на сжатие и растяжение, что налагает повышенные требования к прочности крепления кронштейнов, но считается менее критичным к размерам и весу облицовочных плит. Кроме того, в этом случае несущие не препятствуют циркуляции воздуха под облицовкой.
Вертикальная подконструкция используется в вентилируемых фасадах облицованных сайдингом, линеарными панелями, фасадными кассетами, профлистом, керамогранитом.

Наиболее технически совершенным считается комбинированный (перекрестный) способ крепления: к капитальной стене крепят горизонтальные направляющие, а уже к ним – вертикальные несущие, на которые и осуществляют непосредственный монтаж облицовки. В этом случае происходит перераспределение нагрузок между горизонтальными и вертикальными элементами, что позволяет использовать облицовочные панели практически без ограничений и с серьёзным запасом прочности. Однако у комбинированного способа крепления существуют свои недостатки, из которых основной – высокая металлоёмкость конструкции и, как следствие – её большая стоимость.
Перекрестная подконструкция использется в вентилируемых фасадах с облицовкой керамогранитом, АКП, фасадными кассетами и тд.

Технические данные

Вентфасады занимают большой сегмент рынка стройматериалов. Конструкция вентфасада имеет несколько достоинств:

  • Огнеупорность. Из материалов для отделки, разработанных для оформления фасадных частей зданий, применяют только те, что не поддерживают горение;
  • Сохранение тепла. Благодаря свойствам утеплителя, во внутреннем пространстве строения сохраняется комфортная для человека температур;
  • Естественная звукоизоляция. Функцию защиты от проникновения в здание посторонних шумов выполняет слой теплоизоляции;
  • Отсутствие конденсата. Воздушная прослойка между стеной и декоративным покрытием не дает образоваться парам. Из-за этого влага отводится от утеплителя, оставляя его сухим;
  • Экономия денег при подготовке стен. Система монтируется на подконструкцию, способствует сокрытию дефектов строительства. Следовательно, тратиться на оштукатуривание с целью выравнивания размерных отклонений не придется;
  • Коррозийная стойкость. Панели, в составе которых находятся антикоррозийные материалы, оберегают несущие стены от смены температур воздуха, химических воздействий извне;
  • Реализация любой дизайнерской идеи. Большой выбор фактур, цветов, форм, видов отделок, позволяет играть тенями, соединять цвета;
  • Минимальный вес подконструкции. Система НВФ легковесна, проста в монтаже. Работы на строительных объектах проводят даже в зимние месяцы.

Материалы применяемые для подсистем навесных вентилируемых фасадов

Существует четыре вида подсистем, в зависимости от материала из которого они изготавливаются:
— подсистемы из оцинкованной стали;
— подсистема из нержавеющей стали;
— подсистемы из алюминия;
— подсистемы из дерева (используются в основном в частном строительстве для облицовки сайдингом).

Подсистемы из оцинкованной стали могут применяться практически со всеми известными на сегодня облицовочными материалами (керамогранитом, асбестоцементыми и фиброцементыми плитами, профнастилом и тд).
В свою очередь системы из «оцинковки» делятся на:
— оцинкованная сталь — стандартный вариант;
— оцинкованная сталь — экономичный вариант;
— оцинкованная сталь с порошковой окраской.

Конструктивные элементы (кронштейны, горизонтальные профили), используемые в подсистеме из «оцинковки», позволяют легко нивелировать неровности и дефекты на поверхности фасада.
Такая подсистема может крепиться к любому типу несущей стены, а физико-механические свойства оцинкованной стали позволяют вести монтаж (и ремонт самой системы) круглогодично. Срок службы системы из оцинкованной стали составляет не менее 50 лет.
В ценовом плане подсистема из оцинкованной стали выгодно отличается от аналогичных систем из алюминия и нержавеющей стали.

Подсистема из нержавеющей стали обладают высокой прочностью, что увеличивает несущую способность фасада здания.
Противопожарные свойства подсистем как из нержавеющей, так и из оцинкованной стали гарантируют сохранность фасада при пожаре. Нержавеющая сталь менее подвержена корозионным процессам, по сравнению с оцинкованной сталью, что позволяет минимизировать затраты на ремонт. Срок службы материалов из нержавеющей стали составляет 70 лет.
Подсистемы из нержавеющей стали могут применяться и при высотном строительстве (высоты > 50 м.)
Подсистемы из алюминия обладают намного меньшим весом, чем подсистемы из оцинкованной и нержавеющей стали, что позволяет облицовывать объекты с высотой более 50 метров
Стоимость алюминиевых подсистем примерно соответствует стоимости подсистем из других материалов.

Проектирование фасада

Не будем подробно раскрывать тему установки подсистемы как конструкции и выделим особенно важные моменты – на которых стоит акцентировать внимание достаточное для оценки и важности как проекта так и монтажа в комплексе по следующим материалам. Монтаж  металлических кассет с различными размерами, не стоит вообще начинать без проекта и геодезической съемки:

Монтаж  металлических кассет с различными размерами, не стоит вообще начинать без проекта и геодезической съемки:

Внимание:

  • если нарушить такое решение, вполне прийдётся какую то часть облицовки выбросить на помойку, ведь расстояние между проёмами окон и не продуманное решение установить кассеты без разработки фактических деталей здания,
  • приведёт к смещению рядности фасадных кассет, что относится также и к композитным панелям после фрезеровки, и если с этой проблемой можно справиться (исправить композитную панель проще)

Металлическую кассету исправить невозможно по той причине, что разогнуть уже собранное изделие не имеется возможным без необходимого оборудования, а на производстве такое решение будет дороже, чем пере заказать готовое изделие по новой, а вот с композитными панелями все выглядит значительно лучше – можно исправить изделие на меньшее из большего и устранить фрезерованное изделие, тем более в раскрое готовый элемент состоит из подписанных и номерованных партий, где выявить неточный ряд проще.

Этапы сборки

Уберечь себя от таких трат поможет качественно спроектированный фасад здания, тем более все знают поговорку в обороте нашей речи – «скупой платит дважды» лучше не повторять ошибок, тем более разработка фасадной системы не так дорого стоит. В него входит:

  1. Испытание крепежа на вырыв
  2. Построение модели по планам здания
  3. Геодезия
  4. Разработка арх. решений
  5. Разработка конструкций металлических КМД
  6. Исполнительные схемы
  7. Проект ППР

Область использования конструкции

Проветриваемые фасады все чаще можно встретить в качестве декоративного оформления следующих объектов строительства:

  • Частное домостроение. Стройматериалы для организации вентфасадов — экологически чистые, обеспечивают будничный комфорт, безопасность жильцов дома. Навесные системы широко распространены в многоэтажном домостроении. Простой монтаж позволяет периодически обновлять архитектурный образ многоэтажного здания, обеспечить его пожарную безопасность;
  • Коммерческое домостроение. При строительстве с нуля и реставрации коммерческих объектов вентилируемые фасады решают множество проблем;
  • Промышленное строительство. К облицовке объектов промышленного назначения выдвигаются повышенные требования. Многослойный вентфасад нейтрализует шумы, вибрации;
  • Оформление сооружений архитектурно-планировочной организации. Универсальность устройства навесной системы позволяет оформить соседние со зданиями сооружения, заборы. Стройматериалы для фасадов придают малым архитектурным формам современный облик, увеличивают срок использования.

Кронштейны и соединение со стеной

Анкерные крепления — одни из основных элементов конструкции, которые обеспечивают механическое крепление кронштейнов подоблицовочной конструкции к стене. К ним предъявляются самые высокие требования: прочность фиксации в стене, долговечность, сохранение физических свойств в условиях высоких или очень низких температур и т.д.
Диаметры анкеров (дюбелей и шурупов), глубина их заделки подбирается в зависимости от усилий действующих на кронштейн, от величины усилий направленных вдоль (усилие вырыва) и перпендикулярно (срезающее усилие) оси анкера и материала стены, в которую устанавливается анкер.

Кронштейны следует выбирать с запасом прочности и удобные при монтаже (регулируемые по длине). Регулировка длины кронштейна позволяет нивелировать неровности капитальной стены и может осуществляться двумя способами: автономно (раздвижные кронштейны) и с помощью обширного габаритного ряда.

Обратная сторона использования металлических кронштейнов — возникновение мостиков холода (в виде кронштейнов), пронизывающих теплоизоляцию и снижающих сопротивление теплопередаче ограждения. Величина этого снижения зависит от материала кронштейна, площади его поперечного сечения и частоты установки. Предпочтительнее в этом плане стальные кронштейны. Предел прочности стали выше, чем у алюминия, что позволяет уменьшить площадь поперечного сечения кронштейна и в сочетании с более низкой теплопроводностью стали (40 Вт/(м х °С) против алюминиевого сплава (220 Вт/(м х °С)) определяет более высокое значение коэффициента теплотехнической однородности стальных систем (rст = 0,8—0,9) по сравнению с алюминиевыми (rал = 0,6—0,7).

Методика расчета статических нагрузок НВФ

На сегодняшний день расчеты нагрузок производят согласно СНиП II-7-81 «Строительство в сейсмических районах», который предусматривает два подхода.

В первом случае, являющемся типовым для всех объектов, применяют линейно-спектральную методику (ЛСТ), основанную на разложении движения здания по собственным формам колебаний.

Вторая методика рассчитана на проектирование сооружений повышенной важности. Она предполагает динамический анализ синтезированных акселерограмм и составление инструментальных записей наиболее опасного ускорения основания

При расчетах также важную роль играет соотношение разных видов нагрузок. Особенностью анализа является введение существенных коэффициентов запаса, цель которых – защитить от непредвиденных рисков обрушения фасада.

Весовая нагрузка

Весовые нагрузки относятся к категории основных и значительно различаются в зависимости от применяемых отделочных материалов. Их вес может составлять от 7-8 кг/м2 до 100 кг/м2 в случае применения каменной облицовки.

Также стоит учитывать увеличение веса, вызванное высотой здания, и особенности местности, на которой расположен объект. Все эти факторы включаются в расчеты при выборе вариантов вентилируемых фасадов.

Ветровые нагрузки

Ветровые нагрузки сильно зависят от высоты сооружения, особенностей окружающего пространства и ветрового района. В особо активных зонах они могут превышать даже весовые факторы.

Расчет ветрового давления производят в соответствии с нормами СНиП «Нагрузки и воздействия», выбирая коэффициенты высоты и одного из трех типов местности.

Гололедная нагрузка

Этот параметр относится к категории кратковременных, но пренебрегать им не стоит. Нагрузка от обледенения может превышать вес самой отделки. Рассчитать ее можно либо по данным, полученным практическим путем, либо пользуясь приведенными выше нормативными документами.

Устройство системы вентилируемого навесного фасада

Вентилируемый фасад дома состоит из таких прослоек:

  • каркасной подсистемы;
  • изоляционного слоя;
  • циркуляционного зазора;
  • внешней декоративной оболочки.

Каркасная подсистема для вентиляционного фасада является несущей опорой для всей декоративно-защитной конструкции. Она надежно крепится к стене при помощи специальных элементов. Каркас состоит из алюминиевых экструдированных элементов в виде несущих профилей и кронштейнов, которые зафиксированы между собой при помощи заклепок, анкерных болтов для крепления к стене и элементов фиксации облицовки. Для этого могут использоваться кламмеры для керамогранита, салазки и икли – для фасадных кассет, заклепки – для фиброцемента и другие варианты.

Направляющие несущие профили применяются для крепления отделочных материалов. Они могут быть Т-, П- и Г-образными, длиной 3-6 м, что зависит от типа отделки и способа монтажа. Профили к стене крепятся при помощи кронштейнов

Благодаря элементам можно регулировать зазор между стеновой поверхностью и отделкой, что особенно важно для неровных оснований. Кронштейны могут быть опорными или несущими

Они должны иметь большую несущую способность, что необходимо для возможности выдерживать вес подсистемной конструкции и облицовки.

Система вентилируемого фасада представлена многослойной конструкцией, которая при помощи профилей и болтов крепится к наружной части стены здания

Подсистема в виде единого каркаса для дальнейшего крепления облицовки обеспечивает крепкое соединение всех слоев фасада, выполняя одновременно функцию переноса на стены здания веса облицовочных элементов, предотвращая вибрацию.

Устройство вентиляционного фасада: изоляция и декоративный слой

Изоляционная прослойка представлена многофункциональным компонентом, который осуществляет ветро-, паро-, тепло- и гидроизоляцию наружной поверхности стены. Здесь может использоваться несколько разных или один универсальный материал, который выполняет одновременно несколько функций. Он подбирается из расчета соответствия требованиям теплоизоляции, водонепроницаемости, пожароустойчивости и шумоизоляции.

Утепление вентилируемого фасада может осуществляться при помощи минеральной ваты, пенополиуретана или пенопласта. Толщина слоя должна составлять не менее 100 мм. Изоляционный слой фиксируется к стенам посредством использования механических болтов.

Внешняя декоративная оболочка вентфасада обеспечивает защиту нижних слоев от возможных механических повреждений

На теплоизоляционное покрытие укладывается пароизоляционная пленка, которая защищает утеплитель от проникновения влаги, сохраняя при этом эффективность испарения конденсата в окружающую среду.

Циркуляционный зазор представлен пространством между стеной и декоративной отделкой, благодаря которому обеспечивается нормальный воздухообмен, препятствующий накоплению влаги между поверхностями. Его величина может находиться в пределах 1-10 см, что определяется специальным расчетом, исходя из значений температуры, скорости движения воздушных масс и коэффициента теплообмена конструкции.

Циркуляционный зазор – это пространство между стеной и декоративной отделкой

Для создания хорошей проходимости воздушных масс в нижней и верхней частях облицовки монтируются вентиляционные решетки с защитными отверстиями для исключения попадания посторонних предметов в полость конструкции.

Строительство вентилируемого фасада завершается монтажом внешней декоративной оболочки, которая обеспечивает защиту нижних слоев вентфасада от всевозможных механических повреждений, негативного воздействия природных процессов и придает конструкции законченный презентабельный вид.

Выбор утеплителя

Утеплитель является важным компонентом хорошей навесной вентилируемой системы. В качестве этого элемента стоит использовать только минеральную вату, поскольку ни пеноплекс, ни рулонные материалы не способны обеспечить необходимые технические параметры для вентфасада.

Стандартная толщина минеральной ваты, применяемой для утепления, составляет около 100 мм, хотя можно выбирать и более толстые виды с дополнительным утеплением.

Часто установка ваты осуществляется в два слоя, общий принцип такого решения предусматривает показатели плотности не менее 50 кг/м3 и 80 кг/м3 для нижнего и верхнего слоя соответственно. Более детальные советы по утеплению вентфасадов минватой предоставят конкретные теплотехнические расчеты и рекомендации производителей фасадных конструкций.

Стоимость

№ п/п Наименование материалов и работ Ед. изм. Объём Стоим. руб. Сумма руб.
№1 Вентилируемый фасад из АЛЮМИНИЕВЫХ КОМПОЗИТНЫХ ПАНЕЛЕЙ
1 Разработка проектной документации (КМД) кв.м. 1,00 90,00 90,00
2 Поставка КОМПОЗИТНОЙ ПАНЕЛИ FR 4.04 all, (Г1) с учетом технологического отхода 20% кв.м. 1,20 1150,00 1380,00
3 Поставка утеплителя 100 мм, с учетом крепежа и технологического отхода 10% кв.м. 1,10 450,00 495,00
4 Поставка алюминиевой подконструкции с учетом крепежа кв.м. 1,00 625,00 625,00
5 Изготовление и монтаж вентилируемого фасада с учетом строительных механизмов кв.м. 1,00 1400,00 1400,00
Итого: 3990,00
№2 Вентилируемый фасад из КЕРАМОГРАНИТА
1 Разработка проектной документации (КМД) кв.м. 1,00 90,00 90,00
2 Поставка КЕРАМОГРАНИТА (600х600х8) с учетом технологического отхода 10% кв.м. 1,10 500,00 550,00
3 Поставка утеплителя 100 мм, с учетом крепежа и технологического отхода 10% кв.м. 1,10 450,00 495,00
4 Поставка подконструкции с учетом крепежа кв.м. 1,00 725,00 825,00
5 Изготовление и монтаж вентилируемого фасада с учетом строительных механизмов кв.м. 1,00 1300,00 1300,00
Итого: 3260,00
№3 Устройство КОЛОНН из АЛЮМИНИЕВЫХ КОМПОЗИТНЫХ ПАНЕЛЕЙ
1 Разработка проектной документации (КМД) кв.м. 1,00 50,00 50,00
2 Поставка КОМПОЗИТНОЙ ПАНЕЛИ FR 4.04 all, (Г1) с учетом технологического отхода 35% кв.м. 1,35 1150,00 1552,50
4 Поставка подконструкции с учетом крепежа кв.м. 1,00 750,00 825,00
5 Изготовление и монтаж вентилируемого фасада с учетом строительных механизмов кв.м. 1,00 2000,00 2000,00
Итого: 4027,50
№4 Интерьерная облицовка из АЛЮМИНИЕВЫХ КОМПОЗИТНЫХ ПАНЕЛЕЙ
1 Разработка проектной документации (КМД) кв.м. 1,00 250,00 250,00
2 Поставка КОМПОЗИТНОЙ ПАНЕЛИ FR 4.04 all, (Г1) с учетом технологического отхода 35% кв.м. 1,35 1150,00 1552,50
4 Поставка подконструкции с учетом крепежа кв.м. 1,00 750,00 825,00
5 Изготовление и монтаж вентилируемого фасада с учетом строительных механизмов кв.м. 1,00 2000,00 2000,00
Итого: 4627,50
№5 Вентилируемый фасад из АЛЮМИНИЕВЫХ ПАНЕЛЕЙ
1 Разработка проектной документации (КМД) кв.м. 1,00 130,00 130,00
2 Поставка АЛЮМИНИЕВЫХ ПАНЕЛЕЙ кв.м. 1,35 2600,00 2600,00
3 Поставка утеплителя 120 мм, с учетом крепежа и технологического отхода 10% кв.м. 1,00 550,00 605,00
4 Поставка алюминиевой подконструкции с учетом крепежа кв.м. 1,00 725,00 825,00
5 Изготовление и монтаж вентилируемого фасада с учетом строительных механизмов кв.м. 1,00 1500,00 1500,00
Итого: 4627,50
№6 Вентилируемый фасад из ГРАНИТА
1 Разработка проектной документации (КМД) кв.м. 1,00 130,00 130,00
2 Поставка АЛЮМИНИЕВЫХ ПАНЕЛЕЙ кв.м. 1,35 2400,00 2640,00
3 Поставка утеплителя 120 мм, с учетом крепежа и технологического отхода 10% кв.м. 1,00 550,00 605,00
4 Поставка подконструкции с учетом крепежа кв.м. 1,00 950,00 825,00
5 Изготовление и монтаж вентилируемого фасада с учетом строительных механизмов кв.м. 1,00 2000,00 2000,00
Итого: 6200,00
№7 Вентилируемый фасад из ФИБРОЦЕМЕНТНОЙ ПЛИТЫ
1 Разработка проектной документации (КМД) кв.м. 1,00 90,00 90,00
2 Поставка ФИБРОЦЕМЕНТНОЙ ПЛИТЫ с учетом технологического отхода 10% кв.м. 1,00 800,00 880,00
3 Поставка утеплителя 100 мм, с учетом крепежа и технологического отхода 10% кв.м. 1,00 450,00 495,00
4 Поставка подконструкции с учетом крепежа кв.м. 1,00 725,00 825,00
5 Изготовление и монтаж вентилируемого фасада с учетом строительных механизмов кв.м. 1,00 1300,00 1300,00
Итого: 3590,00

Типы материалов для наружной отделки

Ниже в таблице представлены популярные решения для наружной обшивки, среди которых вы сможете выбрать подходящий.

Искусственный камень

Производится из каменной крошки и раствора цемента, имеет те же преимущества, что и натуральный. Из-за значительного веса требует установки нержавеющего каркаса. Характеризуется пожаробезопасностью, долгим сроком службы, стойкостью к повреждениям.

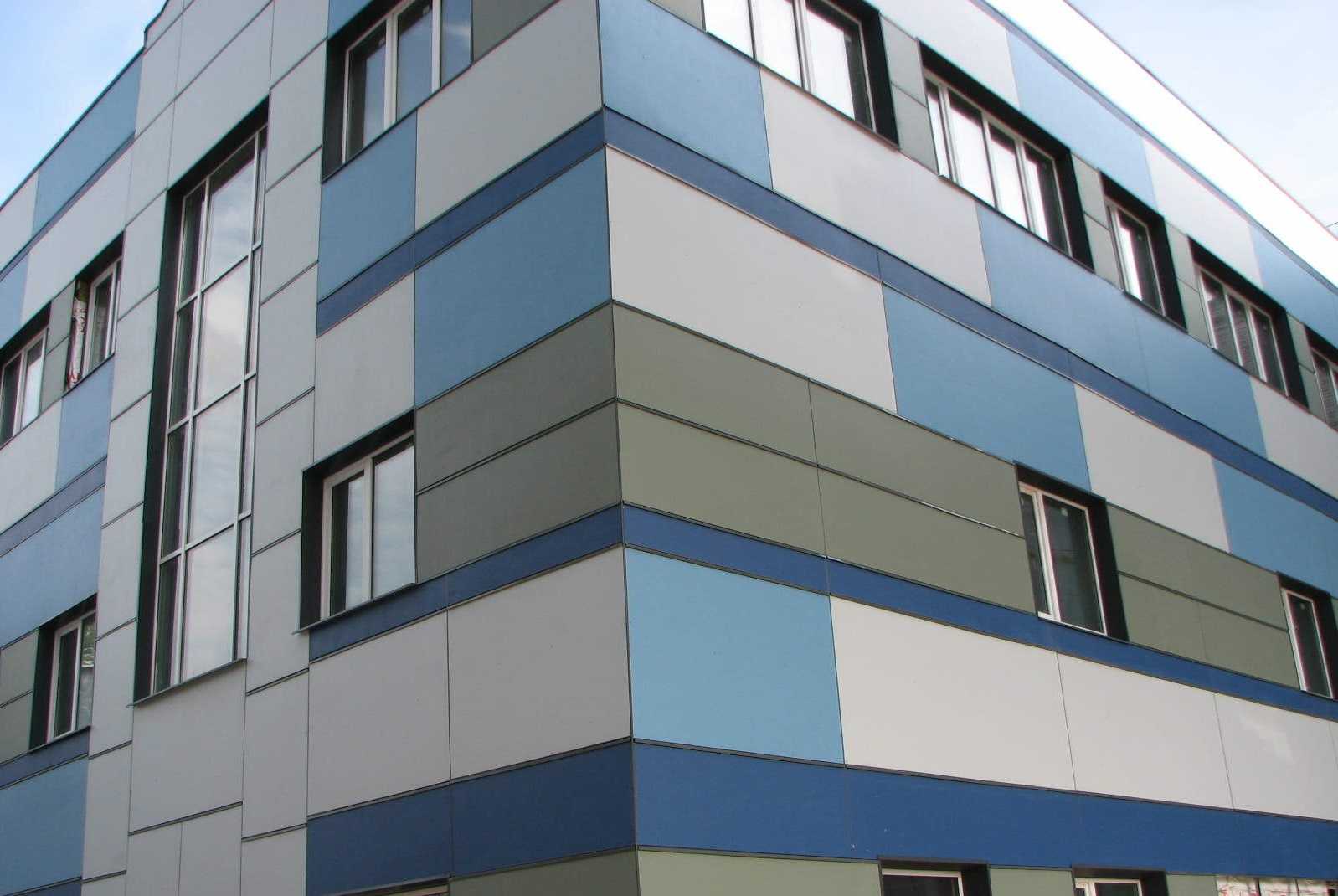

Плиты из фиброцемента

Представляют собой сочетание цемента, наполнителей минерального вида и специальных армирующих волокон. Материал полностью экологичен, имеет хорошую тепло-и шумоизоляцию. Его низкая стоимость никак не влияет на эстетические характеристики.

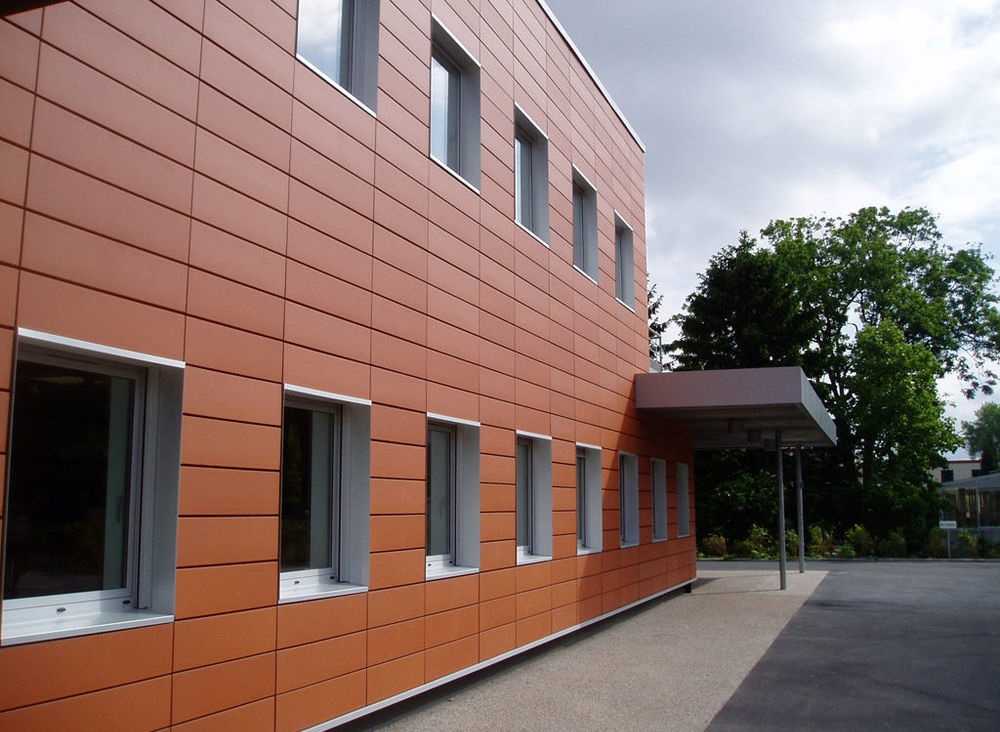

Керамогранит

Стройматериал, изготовленный методом прессовки особой смеси и ее дальнейшим обжигом. Отличается прочностью, длительной службой, устойчиво к температурным перепадам.

Композитные панели на основе алюминия

Изделия состоят из 2-х листов алюминия, между которыми находится запрессованный минеральный/полимерный материал. Толщина варьируется: 2-6 мм. Панели без труда гнутся. Уровень огнестойкость разный в зависимости от выбранной модификации.

Линеарные панели

Это разновидность сайдинга. Выпускаются в разных видах: перфорированные или нет, открытый/закрытый торец, со специальным соединением или без него.

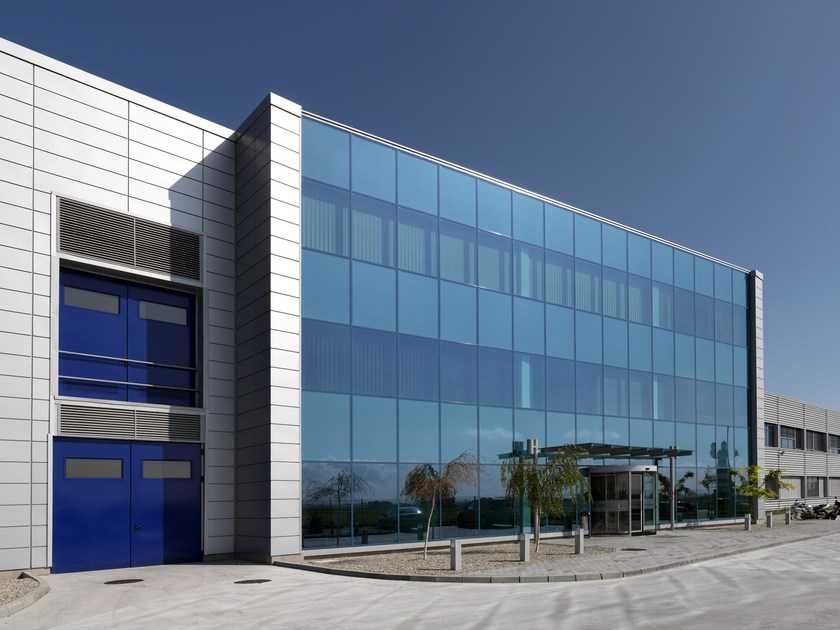

Панели из стекла

Производятся из ударопрочного стекла разного вида: с армированием/ламинированием, полностью прозрачные, окрашенные в любой цвет, тонированные и т. д. Эстетично выглядят, но требуют дорогостоящей и сложной установки.

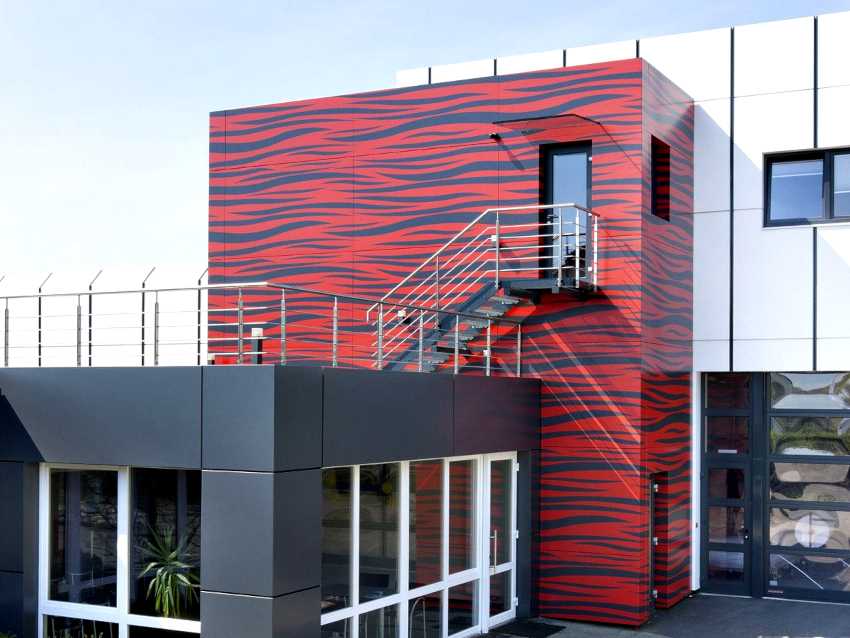

Ламинат высокого давления

Изготавливаются методом прессовки из древесного волокна и слоев бумаги при максимальных температурных режимах. Толщина варьируется: 0.6-25 мм. Харакетизуется высокой стоимостью.

Вентилируемые фасады для коттеджа: что это такое

Экология потребления. Усадьба: Одни домовладельцы штукатурят фасады своих коттеджей, другие – облицовывают кирпичом или камнем. Но есть и те, кто выбирает систему вентилируемого фасада. В чем суть данного инженерного решения?

Вентилируемый фасад – это система отделки, при которой облицовка крепится к несущей стене с помощью специального каркаса. Между наружным слоем и стеной остается зазор – туда помещают утеплитель и оставляют зазор для свободной циркуляции воздуха.

Функции вентилируемого фасада

Такое решение оказывается весьма и весьма эффективным. В частности, не зашитый наглухо внутрь стен, а оставленный снаружи утеплитель «дышит» и потому дольше сохраняет свои изначальные свойства. К тому же, вентилируемые фасады, благодаря особенностям конструкции, являются отличным звукоизолятором.

Наружная облицовка надежно защищает всю систему от агрессивного воздействия окружающей среды. Благодаря разнообразию видов облицовочных материалов, домовладелец может выбрать уникальную и интересную «одежду» для фасада. В частности, в качестве отделки могут использоваться гранитные, керамогранитные, фиброцементные плиты, металлический или пластиковый сайдинг, древесина. При этом со временем наружную отделку можно менять, не нарушая внутреннего конструктива. Опять же, облицовочный слой вентилируемого фасада при необходимости легко ремонтируется.

Не экономьте на материалах

Хотя сама по себе конструкция вентилируемого фасада очень прогрессивна, многое, безусловно, будет зависеть от качества используемых материалов. Так, специалисты советуют выбирать для изготовления каркаса более дорогостоящую нержавеющую сталь вместо оцинкованной: последняя, хоть и радует потребителя доступной ценой, через несколько лет начинает подвергаться коррозии. Еще один альтернативный вариант – алюминиевые сплавы, они достаточно надежны и находятся в средней ценовой группе.

Некоторые заказчики, монтирующие вентилируемый каркас своими руками, предпочитают сделать каркас из дерева. Такой вариант возможен, главное – не забыть обработать древесину огнезащитными и биозащитными составами.

Какой утеплитель выбрать

Разумеется, не стоит экономить на утеплителе. При создании вентилируемого фасада необходимо приобретать качественную каменную, или минеральную вату. Использование жестких плит из ваты предпочтительнее, чем мягких рулонных материалов. Ни в коем случае не следует применять при утеплении фасада плиты из пенопласта, которые обладают высокой степенью пожароопасности.

Чтобы утеплитель прослужил действительно долго, его, по правилам, надо защитить дополнительной гидро- и ветрозащитной пленкой (мембраной). В целом надо понимать, что качественный вентилируемый фасад стоит недешево, но эти затраты, безусловно, окупаются.

Для каких коттеджей подходит вентилируемый фасад

Вентилируемый фасад может быть установлен на коттедж любого типа: деревянный, кирпичный, монолитный

В принципе данная система подойдет и для газобетонного загородного дома, однако в данном случае придется уделить повышенное внимание качеству крепежа

Вентилируемые фасады для коттеджа: что это такое Экология потребления. Усадьба: Одни домовладельцы штукатурят фасады своих коттеджей, другие – облицовывают кирпичом или камнем. Но есть и те, кто выбирает

Рейтинг
( Пока оценок нет )
Понравилась статья? Поделиться с друзьями:
Сам Себе Строитель
Добавить комментарий

Adblock
detector
