Сильфонный шланг для газа: описание и рекомендации по подключению

Обвязка газового котла в системе отопления

После того как выполнен монтаж настенного газового котла и отопительный прибор размещен на стене, первым делом необходимо подключить его к системе отопления. В зависимости от того, какая модель установлена одноконтурная или двухконтурная, существуют различные схемы обвязки. Мы рассмотрим процесс подключения на примере настенного двухконтурного газового котла.

Как известно, двухконтурный котел, помимо отопления способен производить горячую воду для хозяйственных нужд. Конструктивно это реализуется установкой одного битермического или двух раздельных теплообменников. Двухконтурный котел производит не очень много горячей воды, но ее вполне хватит на 1-2 точки раздачи (например, кухонный кран и душ).

Современный навесной газовый котел очень компактен и уже содержит внутри себя основные элементы, необходимые для функционирования системы отопления с принудительной циркуляцией, такие как: циркуляционный насос, расширительный бак, группа безопасности. В отопительных системах небольших частных загородных домов этого более чем достаточно, но в случае необходимости можно установить дополнительный расширительный бак или еще один насос.

В нижней части любого навесного двухконтурного котла имеется 5 патрубков. К ним подключается: подающая и обратная линии системы отопления, подача и обратка ГВС, магистральный газ. Вход для подключения газа обычно расположен по центру и окрашен в желтый цвет. Все остальные линии могут располагаться в произвольном порядке, в зависимости от модели газового котла. Поэтому перед началом обвязки требуются уточнить назначение каждой из них в инструкции по эксплуатации.

Обвязка настенного газового котла выполняется полипропиленовыми или металлическими трубами. Сечение труб отопления, как правило больше чем труб ГВС 3/4 и 1/2 дюйма соответственно. Подключение системы отопления к котлу происходит через гайки «Американки». На каждой линии устанавливаются шаровые краны, для удобства демонтажа газового котла без слива теплоносителя и для изолирования котла от отопительной системы в случае необходимости. Для обеспечения герметичности, все подключения необходимо выполнять с помощью сантехнической ФУМ-ленты или льна.

В обратной линии отопления и в линии подачи ГВС необходимо установить фильтры грубой очистки. Для удобства их промывки и очистки они также отсекаются запорной арматурой. Зачастую, для того чтобы увеличить срок службы вторичного теплообменника двухконтурного котла, на подаче ГВС дополнительно устанавливают магнитный фильтр тонкой очистки.

Материалы

Материалы для изготовления сильфонной подводки различаются в зависимости от того, какое вещество будет проводиться по трубе.

Сильфонная подводка для воды

Такую подводку изготавливают из нержавейки марки AISI 316, к которой приварены гайки или штуцера из более жесткой стали AISI 304 или AISI 303. В соединение труб укладывается медная, пластиковая, резиновая или алюминиевая прокладка. Некоторые производители делают штуцера или гайки с использованием углеродистой стали. Однако не рекомендуется использование подводки со сталью разных марок, так как в месте сварки быстрее возникает коррозия материала. В некоторых случаях производитель может припаять штуцеры оловом или даже приклеить, что также понижает прочность и долговечность изделия.

Сильфонная подводка для газа

Такая бесшовная гофротруба также делается из стали, но с покрытием из ПВХ различных цветов. Такая оболочка защищает гибкую подводку от воздействия агрессивных сред, препятствует утечке газа и служит для дополнительной электроизоляции. В случае, если подводка прошла обработку обжигом, ее можно растягивать в длину до двух раз.

Характеристики и размеры

Подводка выполняется из стали с маркой AISI304 в виде гофрированных труб различной длины с накидными завальцованными гайками на концах. Толщина стенок такой подводки составляет 0,3 мм и больше в зависимости от документации производителя и производственных стандартов. Труба из стали в процессе производства может дополнительно обрабатываться вакуумно-тепловым способом внутри печи с температурой от 1020 до 1100 градусов по Цельсию для придания металлу такого свойства, как гибкость. Шестигранные накидные гайки (фитинги) с внутренней полудюймовой резьбой присоединяются к концам шланга развальцовкой краев без использования сварки. Наличие таких гаек позволяет исключить скручивания рукава при установке. Давление в установленном сильфоне составляет от 10 до 16 атмосфер и зависит от вида и материала используемых прокладок, которые обжимают соединение.

Гофра покрывается дополнительным полимерным материалом, который защищает металл от коррозии и воздействия высоких температур, а также помогает избежать соприкосновения с конструкциями, проводящими ток. Гофра с гайками из нержавейки или латуни гарантируют отсутствие трещин и коррозии в местах соединения и срок службы до 30-35 лет. Подводка проходит тесты на наличие микротрещин с помощью гелия, а на симметричность витков – с помощью металлографической экспертизы. На фитинге может быть указана страна-изготовитель или конкретный завод, тип шланга и даже дата его изготовления. В упаковку могут дополнительно включить специальные прокладки для соединения и различную документацию.

Размеры сильфонной подводки могут колебаться в достаточно большом диапазоне, начиная от совсем небольших шлангов и заканчивая метровыми трубами. Выпускается сильфон двух типов:

  • с фиксированной длиной (20 см, 30 см, 40 см, 50 см, 60 см, 70 см, и 80 см);
  • складная (для такого вида подводки указывается диапазон значений от минимальных до максимальных 140-250 мм, 200-350 мм).

Соединительные диаметры накидных гаек могут быть 1⁄2, 3⁄4, 1 дюйм, 11/4, 11/2 и 2 дюйма с допустимым давлением, начиная от 10 и заканчивая 20 бар в зависимости от того, какая применяется прокладка. Гофрированная труба достаточно гибкая и сохраняет проходимость даже при полном изгибе, тем самым гарантируя бесперебойную работу всей системы. Соединения на концах шланга могут крепиться системой гайка-штуцер, гайка-гайка или штуцер-штуцер.

Разновидности газовых шлангов

Резино-тканевый шланг для газового оборудования

Газовые подводки бывают сильфонные, армированные, из ткани и резины. Все они отличаются длительностью и условиями эксплуатации, техническими характеристиками. Выбор зависит от конкретной ситуации.

Резино-тканевый шланг

Бытовые часто изготавливаются из резины и ткани. Такой вид изделия дешевый и простой. Рукав мягкий, гибкий, но укреплен текстильной нитью. Используется приспособление при температуре от -10 до +50 градусов. В монтаже и применении шланг неприхотлив. Однако резина через некоторое время начинает затвердевать и растрескиваться, что чревато просачиванием газа.

Чтобы увеличить срок службы изделия, в состав резины вводятся эластичные компоненты. Достоинством гибких подводок для газа считается хорошая эластичность и непроводимость электричества. Они быстро монтируются, можно выбрать приспособления разного размера и диаметра.

Однако есть некоторые недостатки:

  • неустойчивость к механическим влияниям;
  • недостаточный уровень жесткости;
  • небольшая защита от температурных перепадов.

Использовать резиновые шланги не рекомендуется, так как они подвержены естественному износу. Если изделие и подключают, то не к магистральной трубе, а к баллону. Менять его следует каждые 2 года. Специальных креплений на концах изделия нет, поэтому его просто надевают на выходной штуцер. Для закрепления используются металлические хомуты. Если крепления есть, при установке требуются паронитовые прокладки.

Резиновый армированный шланг

Резиновый армированный шланг

Для изготовления шланга для газа часто применяется вулканизированная резина, укрепленная стальной оплеткой желтого цвета. Внутренний слой трубки состоит из полимеров. Он является проводником электричества, а также способен быстро разрушаться. Изделие такого типа обладает следующими достоинствами:

  • небольшая цена;
  • способность выдерживать температуру до 50 градусов;
  • широкий диапазон диаметров: 12-25 мм и больше;
  • легкость монтажа (на концах трубки присутствуют штуцеры и накидные гайки), простота эксплуатации.

Сильфонный металлический шланг

Сильфонные шланги из нержавейки считаются самыми надежными

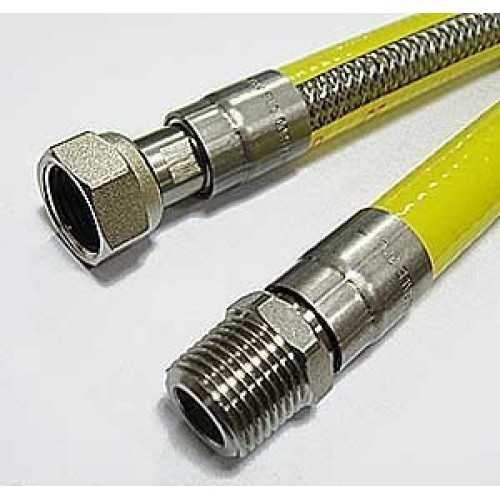

Самым надежным считается сильфонный шланг для газа. Это гибкий металлический элемент, в составе которого присутствуют полимерные материалы, нержавейка. Рукав герметичный, способен выдерживать высокое давление, так как укреплен проволокой. Он обладает достаточным запасом прочности и жесткости.

На концах приспособления находятся соединительные штуцеры из стали и латуни. С их помощью шланг подключается к трубе. Изделия легко сгибаются, меняют размеры, при этом они сохраняют работоспособность, упругость и прочность. Даже при изгибе внутренний диаметр трубки не меняется. Линейное расширение и сжатие компенсируется за счет строения изделия.

Армированная часть защищена от пробоя электроимпульса и блуждающих токов. Диэлектрическая вставка монтируется еще на этапе производства. Изделие имеет такие технические характеристики:

  • диаметр трубки: 12-25 мм и больше (под заказ);
  • максимальное рабочее давление: 6 атм;
  • длина: 30-200 см.

При монтаже требуется установка медных или алюминиевых прокладок.

Гофрированные

Гофрированный шланг из металла имеет широкий диапазон рабочих температур

Гофрированный шланг изготавливается из металла. Он легко меняет форму и длину. Первоначальные технические свойства не меняются даже при частом изменении формы или растягивании. Гофра может эксплуатироваться в широком температурном диапазоне: от -50 до +250 градусов.

Другие

Раньше для подключения бытовых приборов к газовой трубе часто использовался кислородный шланг. Он стоит дешево, прочный, хорошо справляется с большим давлением, даже если показатель достигает 20 атм. Сейчас такое изделие практически не применяется. Иногда он устанавливается временно.

Шланги из поливинилхлорида имеют такие достоинства:

  • применение без диэлектрика (изделие не проводит электричество);
  • возможность подключения к баллону или центральной магистрали;
  • нормальная функциональность при высоком давлении (до 0,63 МПа);
  • много вариантов длины (до 5 м);
  • высокая прочность, устойчивость к растрескиванию;
  • длительный срок эксплуатации: до 20 лет.

Советы по выбору

Для правильного выбора длины изделия нужно измерить расстояние между выводом газовой трубы и предполагаемым местом установки колонки. Шланг нужно брать с небольшим запасом (до 20%), так как его установка «внатяжку» категорически запрещена, он должен немного провисать.

Кроме диаметра штуцера, стоит обратить внимание на его тип. Обычно в стандартных шлангах устанавливаются либо два разъема «мама», либо 1 «мама» и 1 «папа»

Приобретение рукава с разъемами, не подходящими к имеющимся на колонке и кране, приведет к необходимости установки переходников, что увеличит стоимость монтажа и снизать надежность системы.

Для того чтобы избежать приобретения некачественных или контрафактных изделий, при покупке следует:

  • осмотреть шланг и убедиться в отсутствии повреждений;
  • ознакомиться с техпаспортом подводки и сравнить указанные в нем данные с характеристиками изделия;
  • попросить у продавца сертификаты качества на предлагаемый товар;
  • заранее выяснить диапазон цен на выбранный вами вариант и избегать приобретения изделий с явно заниженной стоимостью.

Обратите внимание на материал штуцера. Он не должен образовывать гальваническую пару с металлом, используемым в патрубках вашей колонки и крана, подключаемого к отпуску

Если эти изделия изготовлены из стали, то и выбранный вами шланг должен иметь стальные штуцеры.

Характеристики

Российский ГОСТ предусматривает, что сильфонная подводка природного газа должна стабильно работать и при -55, и при +255 градусах Цельсия. Если это требование не соблюдается, никакого смысла покупать изделие нет. Не менее важен и другой момент — допустимое давление. Чтобы подключить не котел даже, а «всего лишь» кухонную плиту, его уровень должен составлять не менее 6 атм. Согласно нормам СНиП наибольшее рабочее давление в системе бытового газоснабжения ограничено 0,03 атм.

Такой значительный запас прочности (в 200 раз) позволяет считать, что сильфонный шланг абсолютно безопасен. Нормальное растяжение должно составлять 100% сверх изначальных размеров. Однако проверять реальные шланги таким образом никто не будет. Специалисты давным-давно выяснили, что при увеличении длины на 50% гарантировать прочность и надежность подачи газа невозможно. Типичный диаметр соединений у большинства российских и зарубежных изделий составляет 1/2, 3/4 или 1 дюйм. Если подводка выполняется на минимальную длину, то никаких вопросов не бывает.

Ничего удивительного: они навязывают дорогие услуги по наращиванию жестких металлических труб. Те параметры, на которые ссылаются газовики, или выдуманы ими, или в лучшем случае прописаны во внутренних нормативных документах организации. Еще недавно, когда они были абсолютными монополистами на всей обслуживаемой территории, отказаться от таких требований, проигнорировать предписания было нельзя. Но теперь ситуация совсем иная — власть газовых служб заканчивается на кране, установленном внутри дома либо квартиры. Оборудование, находящееся дальше, является собственностью самих домовладельцев.

Федеральные стандарты не предусматривают никаких ограничений на наибольшую протяженность сильфонной подводки. В европейских странах, согласно стандарту EN, в самом деле нельзя использовать гибкие шланги длиннее двух метров. Но в нашей стране нормируются только требования по следующим показателям:

  • химическая стойкость материала к перекачиваемому газу;
  • допустимый нагрев;
  • допустимое давление.

Как выбрать подводку

Подводка для смесителя

Чтобы выбрать подходящую сильфонную подводку, нужно следовать таким правилам.

Длина шланга подбирается в каждом случае индивидуально

Шланг не должен находиться в сильном натяжении, поэтому лучше выбрать длину с запасом.
Смеситель подключается с помощью двух подводок, поэтому стоит обратить внимание на количество шлангов в комплекте. Также в наборе должны быть два штуцера – длинный и короткий.
Штуцеры шланга не должны иметь деформаций и дефектов

Также они должны быть изготовлены из нержавейки или из латуни. Дешевых алюминиевых аналогов лучше избегать.
Перед тем, как купить шланг, следует выяснить показатели давления и температуру воды, чтобы не ошибиться в выборе параметров изделия.
Диаметр трубки напрямую зависит от расхода воды оборудования. К примеру, сечение шланга для ванной должно быть около 15 миллиметров, для унитаза – 8, а для умывальника – 10.
В комплекте поставки подводки должна быть техническая документация. С ней следует внимательно ознакомиться и обратить внимание на материал, из которого сделан внутренний шланг. Это должна быть резина ЕРДМ, которая предназначена для эксплуатации в пищевой промышленности.
Чтобы проверить, действительно ли подводка сделана из стали, можно взять с собой магнит. Он должен притягиваться к шлангу.
Важный момент – маркировка изделия. Синие элементы на гофре говорят о предназначенности шланга для холодного водоснабжения, а красные – для горячего.
Качественное изделие должно иметь гарантию от производителя не менее одного года.
Не выбирайте подозрительно дешевые изделия. Слишком низкая цена – показатель сомнительного качества. Лучше присмотреться к шлангам от популярных европейских производителей.

Если есть сомнения при выборе, лучше заручиться поддержкой профессионала. Он поможет подобрать подходящий шланг для конкретного смесителя и проконсультирует по нюансам монтажа и эксплуатации. Можно почитать отзывы об изделиях известных производителей, которые помогут разобраться в тонкостях выбора сильфонной подводки.

Особенности

Торговые сети и специализированные магазины продают огромное количество строительно-ремонтных принадлежностей, в том числе и шлангов. Но внешнее сходство и «мнение соседа по подъезду» не позволяют сделать правильный выбор. Можно встретить на одном и том же прилавке:

  • сильфонный шланг;
  • изделие из ПВХ с упрочнением полиэфирными нитями;
  • «простой» рукав из резины.

Еще в начале 1990-х вопрос выбора не стоял. Тогда любые газовые приборы жестко присоединялись к подающим магистралям посредством стальных труб. Появление газовых шлангов позволило сделать соединения более эстетичными, вписать их в любой дизайн. Гибкая подводка газа занимает меньше места. Наконец, она позволяет отобрать идеально подходящую мебель, а не приспосабливаться всецело к характеристикам трубы.

Но важно понимать, что газовый шланг — очень ответственный элемент. Если он непрочен, ненадежно соединяется с трубами, баллонами, плитами или котлами, ждать проблем долго не придется

Ошибки при подключении грозят взрывом, пожаром. Категорически нельзя использовать для подачи газа неспециализированные шланги. И даже при использовании подходящей конструкции желательно обращаться к профессионалам.

Общие требования

Во времена СССР вопрос выбора шланга для газового оборудования вообще не стоял перед домашними мастерами, так как и колонки, и плиты, и другая техника подключалась только стандартными стальными трубами. Это решение было надежным, но монтаж техники был невозможен без болгарки и сварочного аппарата, а установленное оборудование было невозможно перемещать.

С появлением и широким распространением на российском рынке материалов, сочетающих прочность и гибкость, количество возможных вариантов значительно увеличилось

При этом важно помнить, что используемый для подведения газа шланг должен:

  • быть достаточно прочным, чтобы выдерживать возможные механические нагрузки и давление газа;
  • обладать достаточной гибкостью;
  • быть устойчивым к износу и коррозии;
  • не вступать в химические реакции с находящимся в нем газом;
  • быть абсолютно герметичным (при правильном монтаже), чтобы исключить утечки.

Выбор по материалу

Материал изделия влияет на показатель его гибкости. На рынке подводка известна 3 видов:

  • основа – шланг из резины. Сверху покрывается плетением из нержавеющей стали. Иногда заменяется алюминием, нейлоном. Встречаются модели без оплетки;
  • сшитый полиэтилен – в основе подводки. Придает шлангу хорошую гибкость;
  • шланг сильфонового типа – из нержавеющей стали гофрированная труба.

Не зная все положительные и отрицательные стороны моделей, тяжело сориентироваться в выборе.

Основа из резины, покрытая оплеткой из алюминия применяется для подсоединения к водопроводу и для налаживания подачи газа. Изделие эксплуатируется не больше трех лет, показатель рабочего давления до 0,5 Мпа, температуры – не выше 80 грыдусов С. Подводка из резины с алюминиевой оплеткой плохо противостоит процессам коррозии.

Шланг с резиновой основой и оплеткой из нержавейки более надежный, чем первый вариант. Его используют при давлении 1 Мпа, с температурой, доходящей до 95 градусов С. Установить его можно на 10 лет эксплуатации.

Еще больший срок службы у шланга из резины с нейлоновой оплеткой. Он составляет 15 лет. Технические показатели: рабочее давление до 2 Мпа; допустимая температура – 110 градусов С. Модель считается популярной.

Надежностью отличается устройство из сшитого полиэтилена с оплеткой из металла. Оно борется с коррозией, противостоит агрессивным веществам. Слабое место – ограничение при работе по температурному воздействию.

По всем техническим показателям сильфонные подводки для воды превосходят ранее описанные модели. Для изготовления гофрированной модели используется нержавейка.

Как произвести замену подводки

Когда необходима замена

Поменять шланг необходимо, если:

гибкая подводка лопнула. Нарушение оплетки или разрыв внутреннего шланга  приведет к образованию протечки и, как следствие, затоплению помещения. Причинами нарушения герметичности могут быть высокое давление в системе или механическое воздействие;

Нарушение герметичности соединительного шланга

Протечка в месте присоединения шланга

Процесс замены гибкой подводки

Чтобы произвести монтаж гибкой подводки для воды для подключения смесителя, необходимо:

  1. отключить водоснабжение. Сделать это можно при помощи крана, установленного в квартире;
  2. открыть краны смесителя, чтобы стекла оставшаяся жидкость;
  3. разводным ключом или гаечным ключом, соответствующим диаметру накидной гайки, открутить шланг от водопроводной трубы. Если место соединения заржавело, и шланг не откручивается, то не стоит прилагать усилий для снятия подводки. В этом случае на ржавчину наносится растворитель или жидкость WD 40, которая удаляет налет;

Отсоединение гибкого шланга от водопроводной трубы

Чтобы избежать затопления водой, оставшейся в шланге, под места присоединения разводки рекомендуется подставить емкость.

  1. снять смеситель. Для этого необходимо ослабить гайки, фиксирующие устройство;

    Места фиксации смесителя к сантехническому оборудованию

отсоединить шланги от смесителя разводным ключом;
подключить новые соединительные шланги к смесителю и установить устройство на прежнее место. Если крепление на шланге не соответствует разъему на смесители, то дополнительно устанавливаются переходники

При установке переходника важно позаботиться о герметичности соединения, которое обустраивается при помощи ФУМ-ленты или льняной нити;

Установка гибкой подводки на смеситель

  1. произвести крепление шлангов подводки к отводу водопроводной трубы.

Прикручивать шланги к смесителю и отводу требуется без особого усилия, которое может привести к образованию трещины накидной гайки или штуцера. Для герметизации соединения использовать дополнительные средства не надо, так как подводка уже содержит встроенные прокладки.

  1. при первом включении воды рекомендуется проверить гибкий шланг и места присоединения на герметичность. Среднее время проведения проверки 20 – 30 минут.

Процесс замены соединительных шлангов представлен на видео.

Заменить гибкую подводку самостоятельно не составляет проблем. Главное – правильно подобрать шланг, соответствующий всем параметрам.

Установка

Подключение газовых печей с помощью гибкого шланга выполняется по стандартной схеме, которая состоит из следующих этапов: через каждую квартиру газифицированного дома проходит магистральная труба – стояк. От стояка отходит труба, называемая специалистами отпуском, на конце которой установлен газовый кран. Между краном и отпуском устанавливают газовый счётчик, учитывающий расход топлива. Размер сечения крана обычно составляет 1/2, что соответствует диаметру 15 мм. К крану прикручивают один конец гибкого рукава, обязательно обрабатывая резьбовое соединение герметиком.

Прикручивание шланга должно осуществляться непосредственно к крану, никаких дополнительных соединений и лишних сгонов при этом быть не должно. Использование переходников допускается лишь в случае крайней необходимости, когда нет возможности приобрести совместимый с выходными отверстиями крана и печи шланг. При этом все соединения должны быть также хорошо промазаны герметиком и по окончании монтажа проверены при помощи мыльной пены.

Если при пуске газа на поверхности не появились мыльные пузыри, то монтаж был произведён правильно и прибором можно смело пользоваться. Кроме того, при подключении гибкого рукава необходимо устанавливать прокладки из паронита, оснащённые металлической сеточкой и входящие в комплект шланга. Сеточка будет выступать своеобразным фильтром и предохранять систему от возможных загрязнений.

После того как шланг будет подключен к газовому крану, его следует прикрутить к плите. Для этого на задней стенке прибора расположен входной патрубок, который может располагаться как перпендикулярно к задней стенке печи, так и под небольшим углом по отношению к ней. Угловое расположение патрубка является более предпочтительным, так как не допускает резкого перегибания шланга и позволяет установить плиту практически вплотную к стене.

Достаточно часто входной патрубок имеет резьбу сечением 3/4. В таком случае необходимо использовать футорку – специальный переходник диаметром в 1/2. Подключение шланга к выходу печи или переходнику выполняется при помощи накидной гайки, которая затягивается рожковым ключом. По окончании монтажа соединение промазывают герметиком, а после его высыхания – мыльным раствором. Затем открывают кран газа и тестируют соединение на наличие протечки.

Приведённый выше алгоритм установки носит исключительно рекомендательный характер, так как все работы по подключению плиты при помощи газового шланга должны выполняться только специалистом-газовщиком

Если по каким-либо причинам монтаж приходится выполнять самостоятельно, то следует ознакомиться с некоторыми правилами, которые помогут правильно подсоединить гибкий шланг, соблюдая при этом все меры предосторожности

  • Спрятать рукав в пол или стену кухни не получится: он должен располагаться в хорошо доступном месте и находиться в свободном состоянии.
  • Шланг не должен быть перекручен и слишком согнут. Предельно допустимый радиус изгиба рукава должен быть больше суммы трёх его диаметров.
  • Окрашивать газовый шланг запрещено. Краска способствует чрезмерному высыханию резины и грозит быстрым её растрескиванием.
  • Элементы соединения шлангов и переходники часто бывают выполнены из разных металлов, что грозит электролитическими процессами и повреждением металлических деталей. Для предотвращения подобных неприятностей прикручивать можно только совместимые металлы: медь с латунью и сталь со сталью.
  • Излишнее перетягивание гаек может вызвать их срыв и потребует замены всего шланга.
  • Установка гибких рукавов длиной свыше 4,5 метров запрещена. В случае значительного удаления газовой плиты от магистрального крана выполняют наращивание отвода при помощи стальных труб. Выполнение любых сварочных работ по удлинению «отпуска» должно производиться после полного отключения дома от газоснабжения и только специалистами газовых служб.
  • По окончании подключения гибкого шланга в абонентской газовой книжке ставят пометку с точной датой установки. Эта информация поможет не пропустить сроки и вовремя поменять рукав.
