Выравнивание пола: как правильно замерить кривизну и самостоятельно устранить ее

Как провести выравнивание пола своими руками - деревянного и бетонного. Заливка бетонной стяжки, выравнивание пола при помощи лаг, применение самовыравнивающейся смеси.

Что такое полы по грунту?

Надо пояснить суть самой технологии. Полы по грунту можно использовать в домах, где в качестве фундамента выступает лента и отсутствует подвал. Когда фундамент набрал марочную прочность производят обратную засыпку.

Обратная засыпка пазух фундамента – сложная строительная тема, требующая отдельного разбора, про наиболее распространенные ошибки в этих работах читайте в отдельной https://www.sdvor.com/articles/11-oshibok-pri-stroitelstve-fundamenta/

Следующий этап предполагает устройство основания под пол первого этажа, основание может представлять собой перекрытия, которые опираются на ленту фундамента или полы по грунты. Такие полы не опираются на фундамент, а лежат на подушке из щебня и песка. Это часто и вызывает скептическое отношение к этой технологии.

Проверяем уровень пола с помощью лазерного уровня (нивелира)

Отличия лазерного уровня от прибора с функцией построения плоскости в том, что такой прибор не выстраивает плоскость на 360 градусов, а проецирует горизонтальные и вертикальные линии в диапазоне 120-180 гр. То есть, для начала нам нужно как бы создать горизонтальную плоскость, немного обрисовав её по стене, заодно проверив уровень, а потом так же брать отметки, переворачивая уровень в разные стороны. Рассмотрим подробнее.

  • Установим уровень по центру помещения (комнаты), выставим максимально вертикально и направим луч на первую стену (любую).
  • По краям стены, отступив 10-15 см сделаем отметки (риски) карандашом или тонким маркером по лучу уровня. Если лазерный луч не проецируется целиком на стену, то делайте риски там, до куда он дотягивается и продолжайте от крайней.

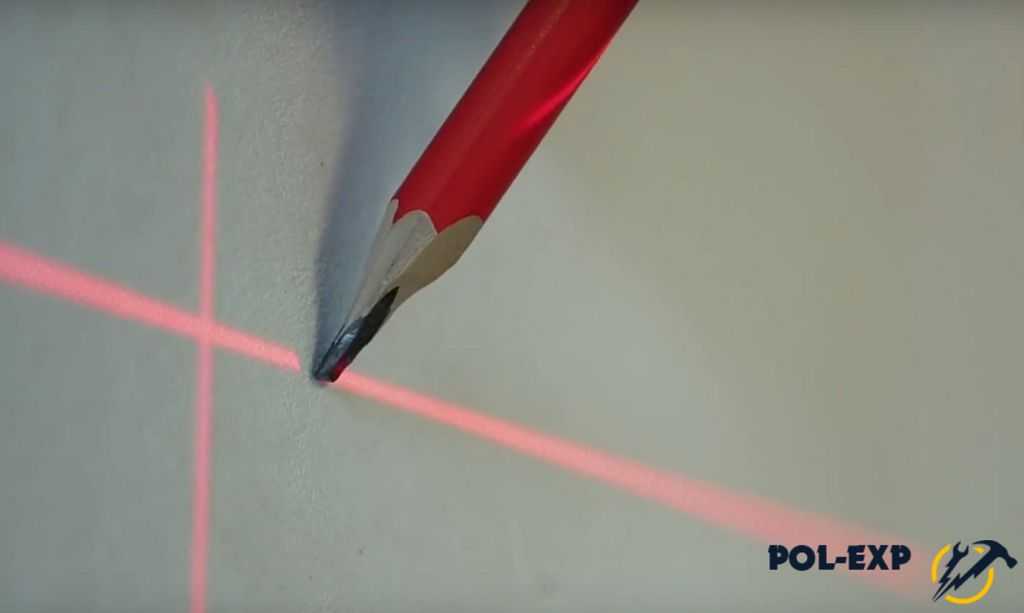

Карандашом делаем отметки по лучу

  • Перевернём уровень на другую стену (удобно использовать штатив или подставку с ножками) так, чтобы край луча уровня касался последней предыдущей метки на предыдущей стене.
  • Так же делаем отметки по лучу по краям стены.
  • Переворачиваем на третью стену, делаем отметки, совмещая с предыдущей отметкой.
  • На четвёртой стене отметки рисовать не нужно, нужно проверить совпадает ли последняя отметка на третьей стене и первая отметка на первой.

Проводя такую проверку и построение уровня горизонтальной плоскости можно столкнуться с проблемой, что последняя отметка не сойдётся с первой. Это означает, что уровень имеет отклонения и годится только для проецирования лучей на ровной плоскости без углов (чтобы луч не переходил на смежную плоскость), это может стать понятно уже на второй-третьей стене, когда нужно будет регулировать высоту уровня, чтобы совместить луч с предыдущей риской.

Такой уровень для разметки плоскости не годиться, разве что просто посмотреть, насколько всё плохо, но не делать разметку. Но, если у вас получилось построить на стене плоскость и отклонений луча нет или они в допуске (до 1,5 мм, см. паспорт изделия), то действуем по тому же принципу, что и с → построителем плоскостей, только переворачивая уровень на стены, совмещая с рисками.

Ну что ж, если лазерный уровень вас подводит или его у вас нет, посмотрим другой вариант, более надёжный — с помощью прави́ла с пузырьковым уровнем.

Способ проверки отклонений горизонтальной плоскости с помощью гидроуровня

В этом случае нам понадобится трубка, наполненная жидкостью. Работает это по принципу сообщающихся сосудов. Гидроуровень можно купить, стоит он недорого, поскольку прост и банален в конструкции и использовании.

Трубка заполняется водой, у неё есть два конца. На каждом конце есть колба с отметками, делениями. Один конец устанавливается на риску, отмеченную от пола на определённое количество см. (произвольно, главное, чтобы уровень поместился) второй устанавливается на месте, на котором нужно проверить отклонения от первого участка. Посредством перемещения гидроуровня вверх-вниз, вода в уровне совмещается с первой риской, по второй отмечается риска на стене. Отмерив расстояние от второй риски до пола узнаем сколько см. (мм.) перепад от одной точки к другой. Так можно пройти всю комнату. Способ немного устаревший, но вполне рабочий.

Вот мы и рассмотрели четыре способ как проверить перепады плоскости пола. Далее можно делать → наливной пол или устанавливать маяки под → цементно-песчаную стяжку или → делать сухой пол, но об этом в других статьях на сайте.

Оставляйте ваши советы и комментарии ниже. Подписывайтесь на новостную рассылку. Успехов вам, и добра вашей семье!

Источник

Правила и требования для порожка между ванной и коридором

В документах говорится, что уровень пола в помещениях ванны и санузла обязан быть на 15-20 мм ниже, чем основание в других помещениях

В документах говорится, что уровень пола в помещениях ванны и санузла обязан быть на 15-20 мм ниже, чем основание в других помещениях или быть отделенным порожком. При условии наличия данного разделителя между комнатами квартиры и положенного количества гидроизолирующего материала протечка не нанесет вреда соседям. По СНиП есть 4 разрешенных типа обустройства порожков:

  1. Пол в ванной комнате одного уровня с основами всех помещений, но разделен порожком высоты 1,5-2 см. Перепад не ощущается, но при этом под порог заводится гидроизоляция;
  2. Пол ванны ниже уровня других полов в квартире. Менее распространенный вариант, но до сих пор встречается в старых домах. Тут перепад составляет до 5-7 см;
  3. Полы ванной выше полов в других помещениях. Вариант, часто повторяемый при перепланировке в домах панельного типа серии II-49, II-57 и других. Особенность данных строений в том, что стены сносятся довольно легко, а вот основание оказывается намного тверже и поэтому проще не выравнивать перепад между полами, а сделать полноценную ступеньку;
  4. Полы в ванной ниже других основ, но порожек устраняется путем плавного уклона. Такой уклон допустим, если его высота не составляет более 7 см и менее 20 мм. Вариант встречается крайне редко, хотя по сложности работ намного проще, чем поднимать уровень пола в ванной до одинаковой с другими помещениями высоты.

При обустройстве квартиры, собственники пытаются решить проблему многими способами

При обустройстве квартиры, собственники пытаются решить проблему многими способами, устанавливая полезные системы защиты от протечек воды. При этом может сработать блокировка всего водоснабжения. Такой вариант должен бы стать заменой порожку, однако соответствующие органы до сих пор работают по документам, где про подобные меры защиты не знали. И поэтому узаконить данную переделку не всегда возможно.

Строительные нормативы и правила СНиП по санузлам отличаются жесткостью:

Перепланировка санитарных зон возможна только за счет нежилых помещений: кладовок, коридоров. Но только в том случае, если это не нарушает покой и комфорт соседей. При любых жалобах, собственника могут обязать вернуть все в прежнее положение.

  • СНиП03.13-88 рекомендует упрочнение гидроизоляционного слоя в любых мокрых помещениях. При этом работы обязательно оформляются актом, подписываемым представителем ДЕЗ в случае самостоятельного расширения и наличия допуска СРО у организации, в случае вызова бригады профессионалов.
  • Можно сделать уровень полов в ванной комнате ниже или выше всех остальных помещений в квартире, но не забыть разделить порогом.

Возможно, требования СНиП устарели, но их приходится соблюдать, причем только жителям многоквартирных домов. Владельцам частной собственности допустимы любые проектные излишества и чудачества.

Разметка нулевого уровня полов

После того, как с помощью гидроуровня, обычного или ротационного лазера был размечен уровень горизонта, на высоте 1,0-1,5 метра от существующих полов, можно сделать отбивку нуля для выполнения бетонной заливки. Для этого во всех помещениях необходимо выполнить измерение высоты от основания до нанесенной ранее на стену линии.

Там где высота будет наименьшей, следует отступить от поверхности на 30 мм, измерить расстояние до линии горизонта и запомнить его. В углу отмерить от линии горизонта контрольную высоту и вкрутить в стену саморез. В другом углу повторить эту операцию. Натянуть на саморезы шнур, который и покажет нулевой уровень пола.

После этого следует проверить, нет ли под натянутым шнуром мест, где расстояние до пола менее 30 мм. Если такие места есть, то во время выполнения работ была допущена ошибка и ее необходимо исправить.

Бетонный пол по грунту

Рис.4. Конструкция пола по грунту. 1 — Бетонная подготовка; 2 — Гидро- газоизоляция; 3 и 4 — Теплоизоляция; 5 — Стяжка пола с системой «теплый пол»; 6 и 7 — Чистовой пол; 8 — Разделительный кромочный слой.

Полы по грунту представляют собой многослойную конструкцию, Рис.4

. Пройдемся по этим слоям снизу вверх:

  1. На грунтовую подушку укладывают материал, препятствующий фильтрации в грунтвлаги , содержащейся в свеже уложенном бетоне (например, полиэтиленовую пленку толщиной не менее 0,15 мм.). Пленку заводят на стены.
  2. По периметру стен помещения, на общую высоту всех слоев пола закрепляют разделительный кромочный слой из полосок толщиной 20 – 30 мм, нарезанных из плит утеплителя.
  3. Затем устраивают монолитную бетонную подготовку пола толщиной 50-80 мм. из тощего бетона класса В7,5-В10 на фракции щебня 5-20 мм. Это технологический слой, предназначенный для наклейки гидроизоляции. Радиус примыкания бетона к стенам 50-80 мм. Бетонную подготовку можно армировать стальной или стеклопластиковой сеткой. Сетка укладывается в нижнюю часть плиты с защитным слоем бетона не менее 30 мм. Для армирования бетонных оснований может также использоваться стальная фибра длиной 50-80 мм и диаметром 0,3-1 мм. На время твердения бетон накрывают пленкой или поливают водой. Читайте:«Состав и приготовление тощего бетона класса В10»
  4. На затвердевшую бетонную подготовку пола наклеивается наплавляемая гидроизоляция. Либо укладываются на мастике два слоя рулонного гидроизоляционного или кровельного материала на битумной основе с заведением каждого слоя на стену. Рулоны раскатывают и стыкуют с нахлестом 10 см. Гидроизоляция является барьером для влаги, а также служит защитой от проникновения в дом грунтовых газов. Слой гидроизоляции пола следует обязательно соединить с аналогичным слоем гидроизоляции стены. Стыковые соединения пленочных или рулонных материалов должны быть герметизированы.
  5. На слой гидро- газоизоляции укладывают плиты теплоизоляции. Экструдированный пенополистирол будет, пожалуй, лучшим вариантом для утепления пола по грунту. Используется также пенопласт, плотностью минимум ПСБ35 (жилые помещения) и ПСБ50 при больших нагрузках (гараж). Пенопласт со временем разрушается при контакте с битумом и щелочью (это все цементно-песчаные растворы). Поэтому перед укладкой пенопласта на полимерно-битумное покрытие следует проложить один слой полиэтиленовой пленки с нахлестом листов 100-150 мм. Толщина слоя утеплителя определяется теплотехническим расчетом.
  6. На слой теплоизоляции укладывают подстилающий слой (например, полиэтиленовую пленку толщиной не менее 0,15 мм.), которая создает барьер для влаги , содержащейся в свежеуложенном бетоне стяжки пола.
  7. Затем укладывают монолитную армированную стяжку с системой «теплый пол» (или без системы). При подогреве полов необходимо в стяжке предусмотреть температурные швы. Монолитная стяжка должна быть толщиной не менее 60 мм. выполняется из бетона класса не ниже В12,5 или из раствора на основе цементного или гипсового вяжущего с прочностью на сжатие не ниже 15 МПа (М150 кгс/см 2 ). Стяжку армируют сварной стальной сеткой. Сетку укладывают в нижнюю часть слоя. Читайте:«Как правильно сделать бетонную стяжку пола». Для более тщательного выравнивания поверхности бетонной стяжки, особенно если чистовой пол делают из ламината или линолеума, поверх слоя бетона наносят самовыравнивающийся раствор из сухих смесей заводского изготовления толщиной не менее 3 см.
  8. На стяжку монтируют чистовой пол .

Как работать с нивелиром

У лазерных уровней могут быть разные наборы функций. В базовом варианте есть возможность получить вертикальную и горизонтальную плоскости, а также включать их вместе и получать пересечение. В некоторых моделях есть возможность получать точку в зените и под прибором (отвес, точка — надир), также бывает функция построения двух параллельных вертикальных плоскостей. Дополнительные возможности полезны, но их наличие увеличивает стоимость, так как система становится сложнее. Некоторые производители в базовую комплектацию добавляют штативы или платформы, которые можно крепить на стену при помощи шурупа или магнита.

Основные функции нивелира (построителя плоскостей) бытового класса

Отличаются модели и возможным углом выстраиваемой в горизонтальной поверхности плоскости (угол развертки). Он может быть от 110° до 360°. Проще всего работать с тем, который дает полную плоскость, но относится он к профессиональным моделям и стоит немало. Получить полную плоскость можно и при небольшой плоскости свечения. Для этого прибор поворачивают вокруг своей оси.

При использовании прибора на улице может быть полезен уловитель лазера. Он покупается обычно отдельно. При покупке надо проверять совместима ли данная модель с вашим лазером. Полезны могут быть специальные очки. Они во-первых, предохранят глаза от случайного воздействия лазера, во-вторых позволяют четче видеть луч.

Использование при работах на полу

Удобно пользоваться лазерным уровнем при выравнивании пола. Выставляете его примерно посредине помещения и включаете построение горизонтальной плоскости. На стенах отбивается ровная линия, по которой удобно делать разметку.

Горизонтальная плоскость отображается на стенах

Лазерный луч также отображается на любом предмете, который вы поставите на пути его следования. Используя это свойство и линейку (рулетку) вы сможете найти самую выступающую и самую «утопленную» часть пола. По этим данным вы определите, на каком минимальном уровне можно делать стяжку пола. Далее по найденной высоте делаете отметки по стенам и приступаете к установке маяков. Их тоже можно выставлять по лучу. Установив лазерный луч на нужную высоту, спинку маяка выставляете так, чтобы она была равномерно им подсвечена.

При помощи той же горизонтальной поверхности можно проверять и насколько ровно выложен бетон в стяжке. Луч будет виден на буграх, а впадины можно найти при помощи рейки.

Как пользоваться лазерным уровнем для укладки плитки на полу

Можно пользоваться лазерным уровнем и при укладке плитки на пол. Для этого необходимо получить пересечение лучей на полу. Выставляете требуемый режим, выбираете направление, по которому будете  укладывать плитку и, по видимой на полу линии, выравниваете шов.

Что может делать на стенах

Теперь рассмотрим как использовать лазерный уровень на стенах можно еще более активно:

  • Проверить насколько кривая стена. Параллельно ей, на расстоянии в несколько сантиметров отбиваете лазером горизонтальную плоскость. При помощи линейки или рулетки измеряете расстояние от луча до нескольких точек стены. Так определяется насколько завалена стена и в каком месте, можно найти выемки и бугры. Эта процедура необходима при выравнивании стен.
  • По той же методике можно проверить вертикальность углов.
  • Отметить горизонтальную линию для крепления чего-то: мебели, профиля для потолка из гипоскартона и т.д.
  • Получить перекрестие для укладки плитки на стену.
  • Иметь вертикальную линию, чтобы  правильно наклеить первый лист обоев. горизонтальную, чтобы ровно наклеить бордюр и т.п.
  • Проверить вертикальность откосов на окнах или дверях.
  • Отметить линию для прокладки электропроводки.

Пользоваться лазерным уровнем во время ремонта приходится часто, да и позднее в быту, при мелких работах он часто нужен: что-то ровно повесить, то выставить бытовую технику (стиральную машинку, например) и т.д.

Видео-уроки по работе с лазерным нивелиром (уровнем)

Реперы для наливного полимерного пола заводского образа

Реперы для наливного жидкого пола представлены в виде штыревого репер-маяка. Это приспособления профессионального образца, которые монтируются на поверхность жидкого пола или на бетонную стяжку. По таким ориентирам можно обустроить ровный и гладкий жидкий пол, который отличается нулевым перепадом по высоте.


Реперы для наливного пола

Данный маячок — идеальный вариант для жидкого пола. Если рассматривать конструкцию, то это тренога, в центре которой расположен штырь. Последний можно подкручивать вверх и вниз. Все зависит от уровня напольного покрытия. С помощью регулировки можно задать нужную высоту пола.

Помните, производить установку такого рода приспособлений рекомендуется после шпаклевания поверхности и покрытия грунтовочным составом. Монтаж маяков выполняется через шесть часов после наложения шпаклевочной смеси. Чтобы обеспечить ровность установки маяков, можно воспользоваться строительным уровнем. Поскольку высота треноги одинакова, уровнем выставляется расстояние от центрального штыря реперы.

Проверка точности лазерного уровня

Паспортная погрешность лазерных нивелиров обычно укладывается в 0,2–0,5 мм на 1 м в зависимости от класса модели. Но реальное отклонение может оказаться больше. Перед работой полезно проверить точность прибора. Здесь далее приведены алгоритмы для построителя плоскостей, но принципы проверки одинаковы для уровней всех типов.

Проверка горизонта по дальности

Проверку горизонтали вдоль оси лазерного сектора удобно проводить в помещении размером хотя бы 4–6 м. Чем больше расстояние между противоположными стенами, тем выше точность измерений. Процедура включает несколько этапов.

  • Установить уровень вблизи одной стены (№ 1), «лицом» к ней, и сделать отметку по световой линии.
  • Развернуть прибор к противоположной стене и сделать отметку на ней.
  • Переставить нивелир к противоположной стене (№2) и выставить его по высоте так, чтобы луч указывал точно на отметку на ней.
  • Повернуть прибор к стене №1 и сравнить положение засветки с ранее сделанной отметкой.

Например, расстояние между стенами равно 5 м, а отклонение луча от метки составило 3 мм. В таком случае погрешность равна 3 мм на 10 м (удвоенное расстояние между стенами). Для большинства моделей это вполне допустимо. При большем отклонении требуется настройка прибора.

На втором этапе можно не выставлять нивелир по метке №2, а просто поставить новую (№3). В этом случае при замере отклонения нужно учесть расстояние по вертикали между метками №2 и №3.

Проверка горизонтали по фронту

Оценим разницу в высоте правого и левого краев горизонтальной развертки лазера. Для этого выполним простые действия:

  • установить уровень в рабочее положение на отмеренном расстоянии от стены или другого объекта, который используется для теста;
  • навести на тестовый объект правый край лазерного сектора, и сделать отметку;
  • повернуть прибор вправо, так, чтобы левый край сектора оказался возле метки.

Расстояние между положением луча и сделанной ранее меткой и будет абсолютной погрешностью уровня. Для расчета относительной погрешности воспользуйтесь формулой: Δ = d / (2∙l∙sin (ϕ/2)), где:

  • d – абсолютная погрешность, полученная при измерениях;
  • l – расстояние от дальномера (вершины сектора) до объекта;
  • ϕ – угол развертки луча.

Проверка вертикали

Для проверки вертикального сектора развертки потребуется более длинное помещение, чем для проверки горизонта. Требуемая длина зависит от ширины развертки. Проверка выполняется в несколько шагов.

  • Установить нивелир у одной из стен так, чтобы вертикальный сектор давал максимально длинные линии на полу и потолке помещения.
  • Сделать две отметки по линии на потолке на расстоянии хотя бы пары метров друг от друга, затем сделать такие же метки на полу, под ними.
  • Переставить уровень к противоположной стене и выставить его так, чтобы линия на потолке прошла через обе метки.
  • Замерить отклонение линии на полу от меток.

Относительная погрешность равна отклонению, деленному на высоту потолка.

Что нужно знать при выборе строительного ватерпаса

Перед тем, как научиться пользоваться уровнем строительным пузырьковым, его для начала следует купить. Найти точку, где приобрести инструмент вовсе не трудно, однако выбрать подходящий по параметрам измерительный прибор, гораздо труднее. Что нужно учитывать, чтобы выбрать нужный уровень пузырькового типа, указано ниже.

Именно на основании этих критериев и необходимо выбирать измерительный инструмент — ватерпас. При покупке рекомендуется выполнить несколько действий, чтобы убедиться в том, что прибор измеряет правильно. Как проверить точность пузырькового уровня, рассмотрим далее.

Это интересно!Аналогами пузырьковых уровней являются электронные, на которых вместо стеклянной колбы используется электронный дисплей. На дисплей выводятся цифровые значения в виде отклонения от линейной поверхности

С их помощью можно узнать величину отклонения, что порой бывает очень важно

Где нужно наносить разметку уровня стяжки

Если вы планируете делать стяжку во всей квартире, то промерять уровень пола нужно сразу во всей квартире. Сама стяжка должна быть сделана в один уровень по всей комнатам квартиры, за исключением балкона, ванны и туалета. Они могут не входить в общий уровень из-за своих порогов.

Плиты перекрытий в квартире могут лежать не горизонтально, а с уклоном. Также могут быть перепады уровня пола в разных комнатах. Чтобы это выявить нужно, сделать предварительный промер всей квартиры. Промер уровня пола, делается, с целью определить наивысший уровень существующего пола.

Примечание: Если вы делаете стяжку в отдельной комнате, то в комнате также нужно выявить наивысшую точку пола.

Начинаем разметку уровня стяжки с промера уровня полов.

Полиэтиленовая пленка вместо паро- гидроизоляции

Слой гидроизоляции служит для защиты стяжки от подсоса влаги из грунта, но одной гидроизоляции недостаточно. При плюсовой температуре в доме влага из почвы начинает испаряться, превращаясь в пар. Поднимаясь по конструкции, пар конденсируется внутри «пирога» пола, это может привести к разрушению армирующих элементов. Для этой цели используют именно паро- гидроизоляцию. Иногда в качестве более дешевого аналога используют полиэтиленовую пленку.

Еще одной задачей пароизоляции в полах по грунту является защита от поступления на нижние этажи здания радона. Это радиоактивный газ, который выделяется при распаде урана и тория. Распространение радона характерно для отдельных регионов, подробнее проблему радона мы разбирали в отдельной https://www.sdvor.com/articles/ugroza-radona-na-polakh-po-gruntu-pravda-ili-mif/

Такая пленка часто применяется в стяжках, которые делают на перекрытиях и в этом случае такой пароизоляции оказывается достаточно, но не в случае с полами по грунту. Главные недостатки пленки состоят в там, что она недостаточно плотно прилегает к основанию, на ее поверхности образуются складки и пузыри с воздухом, добиться равномерной укладки сложно. К тому же пленку легко повредить в процессе монтажа последующих слоев, в результате этого герметичность изоляционного слоя будет нарушена.

Конструкция и особенности пузырькового уровня

Пузырьковый уровень — простой строительный инструмент, необходимый практически при любых ремонтных работах. Конструктивно приспособление состоит из двух частей:

  • жесткий корпус;
  • одна или несколько ампул с воздушным пузырьком, или «капелькой».

Главным элементом строительного прибора является именно вставка из прозрачного материала, заполненная жидкостью. Внутрь ампул обычно заливают прозрачный или окрашенный спиртовой раствор, он не замерзает при отрицательных температурах и обладает большей вязкостью, нежели вода. В жидкости плавает небольшой воздушный пузырек, по положению которого при проверке, настройке и использовании уровня определяют, насколько ровной является плоскость.

Пузырьковые ампулы называют также колбами, глазками и визирами

На стенках ампулы нанесены риски. Это деления, между которыми должен располагаться пузырек воздуха. Его отклонение в ту или иную сторону свидетельствует о том, что поверхность требует выравнивания.

Пузырьковые приспособления в строительных магазинах представлены во множестве разновидностей. Можно выделить несколько типов:

  • обычный профильный, такие инструменты сделаны на основе алюминиевого профиля;
  • ударный — такой инструмент выдерживает удары резиновой кувалдой и не требует постоянной новой настройки.
  • магнитный — в основании инструмента закреплен магнит для крепления к поверхности.

Самые простые пузырьковые приспособления обладают одним глазком-визиром. Но чаще приборы оснащаются сразу двумя или тремя ампулами:

  • вертикальной — для определения углов 90°;
  • горизонтальной — для измерений в плоскости 180°;
  • наклонной — для проверки углов 45°.
