Как устроен кондиционер или сплит

В нашей статье устройство и принцип работы кондиционера или сплит - системы мы расскажем Вам о том из чего состоит кондиционер или сплит - система, и как она работает.

Виды по конструкции

Также различаю два вида напольных кондиционеров исходя из их конструкции:

Мобильный кондиционер может быть представлен:

  • моноблоком, все части которого находятся под одним корпусом;
  • сплит-системой, которая разделена на наружный и внутренний блоки, соединенные кабелем и трубами с фреоном.

Наиболее часто встречающаяся конструкция мобильного кондиционера – это моноблок.  Входящий воздух проходит через устройство, охлаждаясь, и тем самым охлаждает помещение на выходе.

Достоинства мобильных моноблочных кондиционеров:

  • Нет необходимости в монтаже.
  • Не занимает много места.
  • Возможность установки в любом помещении.
  • Возможность передвижения.
  • Трубки, по которым циркулирует фреон, скрыты внутри.
  • Низкая мощность.
  • Нет необходимости в наружном блоке вне помещения.
  • Есть возможность подобрать подходящий дизайн.

Недостатки мобильных кондиционеров-моноблоков:

  • Низкая производительность.
  • Площадь охлаждаемого помещения – не более 50 квадратных метров.
  • Необходимость вывода воздуховода вне помещения.
  • Нагрев воздуховода до 50–60 градусов.
  • Цена выше, чем у сплит-системы.
  • Необходимость расположения вблизи окна из-за длины воздуховода (1 м).

Достоинства мобильных сплит-систем:

  • Не занимает много места.
  • Возможность установки в любом помещении.
  • Возможность передвижения.
  • Низкий уровень шума за счет вынесения компрессора за пределы помещения.
  • Тепло выводится из помещения наружу благодаря внешнему блоку.

Недостатки:

  • Более сложная установка из-за необходимости крепления внешнего блока.
  • Низкая производительность.
  • Площадь охлаждаемого помещения не более 50 квадратных метров.
  • Необходимость расположения вблизи окна из-за длины фреонной магистрали.
  • Нужно удалять конденсат из лотка.

Мощность кондиционера

Чтобы понимать, сколько электроэнергии потребляет кондиционер, необходимо разграничить климатическую технику по типам. Каждый вариант сплит-системы имеет свои технические особенности, отличается по способу установки и фиксирования температуры, месту расположения.

Все разнообразие устройств разделяется на три главные группы:

  • бытовые;
  • коммерческие;
  • промышленные.

Мощность

Домашнее кондиционирование преимущественно осуществляется бытовыми сплит системами. Выделяют такие модели бытовых кондиционеров:

  • Настенный. Подходит для помещений маленького размера. Существует два подвида: сплит-системы и мульти сплит-системы.
  • Моноблочный. Это кондиционер оконного типа. Первые кондиционеры были именно такого типа. Вставляются в оконный проем, панель управления направлена в комнату, компрессор располагается на улице. Наиболее дешевые и простые в установке модели.
  • Напольный. Легкость монтажа позволяет установить напольный кондиционер без вызова мастера. Это мобильный вариант оборудования, который легко переносится в другую комнату.

Какой бытовой кондиционер выбрать, решайте с учетом своих потребностей и материальных возможностей.

Полупромышленные кондиционеры устанавливают в местах общественного пользования и объектах коммерческого назначения. Приборы делятся на канальные, кассетные, потолочные, колонные.

В современных автомобилях все чаще производится установка кондиционера компрессора. Благодаря системе, водитель чувствует себя комфортно, а длительные переезды даются легче и становятся более безопасными. Новые модели не только кондиционируют воздух, но и очищают, ионизируют его.

Расчет мощности кондиционера перед покупкой – важный и правильный ход. Например, имеем однокомнатную квартиру площадью тридцать два квадратных метра. Высота потолков – два пятьдесят. Проживает один человек, имеющий три-четыре предмета бытовой техники. Окна квартиры выходят на южную сторону, несколько приборов бытовой техники никогда не работают одновременно. На чем остановиться?

Для кондиционеров таблицы помогают определить теплопритоки, мощность и так далее. Возьмем за основу, что в данном случае, теплопритоки равны сорока. Для расчета подходящей мощности прибора можно воспользоваться различными формулами, которые просты и понятны даже человеку, не имеющему подобного опыта работы. Необходимо суммировать показатели теплопритоков стен, крыши и окон, тепло, производимое проживающими в квартире или доме, тепло, выделяемое бытовыми приборами и техникой.

Рассчитав мощности теплопритоков от бытовых приборов, взяв во внимание размеры помещения, получим число 3. 65 киловатт

Следовательно, кондиционер должен быть мощностью от 3, 15 до 3,80 квт. Все данные выводятся в квт час.Многие пользователи не хотят рисковать, самостоятельно высчитывая параметры мощности. Даже при самом тщательном отношении к делу, можно допустить ошибку и приобрести маломощный или, наоборот, очень мощный кондиционер. И в том, и в другом случае пользователь проигрывает. Поэтому, выбор и установку сплит-системы в таком случае доверяют профессионалам. Какие бывают кондиционеры потребления энергии, подскажут специально обученные мастера.

Также они помогут выбрать внутренний блок кондиционера, который напрямую связан с габаритами устройства и определяет его мощность.

Сколько потребляет кондиционер в денежном выражении

Примерный расчет потребления за сезон:

Если пользоваться кондиционером мощностью 0,7 кВт («семерка») 10 часов в сутки, 3 месяца подряд, то он потребит примерно 300 кВт (с учетом того, что в течении этих 10 часов при правильном подборе, компрессор устройства работает лишь половину времени). При стоимости электроэнергии 3,5 руб./кВт*час стоимость за электричество получается 1050 руб. Инверторные кондиционеры могут сэкономить до 30% от данной суммы.

Для сравнения:

  • телевизор примерно потребляет 0,3-0,5 кВт/час электроэнергии;
  • утюг 2,0-2,5 кВт/час;
  • компьютер 0,4-0,5 кВт/час;
  • кондиционер «девятка» 0,6-0,9 кВт/час.

Таким образом, мы выяснили, сколько потребляет кондиционер за сезон и от чего зависят эти показатели. Читайте статью «как выбрать мощность сплит-системы».

Преимущества и недостатки напольного кондиционера

Преимущества:

  • как мы уже отметили, напольный кондиционер без вывода на улицу не нуждается в монтаже. Этот фактор актуален для квартир и офисов со свежим ремонтом и для помещений, где нет возможности проводить монтажные работы;
  • легко перемещается по квартире, при необходимости можно взять прибор на дачу;
  • некоторые модели имеют дополнительные функции, такие как таймер, ионизация, увлажнение, осушение или обогрев воздуха;
  • цены ниже, чем у полноценных сплит-систем.

Недостатки:

все части мобильного кондиционера находятся внутри корпуса в охлаждаемом помещении. При работе на высокой скорости весь процесс будет сопровождаться характерным шумом;
производительность чуть ниже, чем у привычных кондиционеров за счет упрощенной системы охлаждения;
воздухоотводящий рукав нагревается и может возвращать тепло в комнату

При неосторожности об него можно обжечься (может нагреваться до 60 °C);
любой кондиционер, будь то стационарная сплит-система или напольный кондиционер, не может проветрить помещение, так как не предполагает приток свежего воздуха.

Виды кондиционеров по конструкции и способу монтажа

В зависимости от конструкции кондиционеры делятся на моноблочные и двухблочные. А в зависимости от способа монтажа бывают оконными, напольными, настенными, потолочными, кассетными и канальными.

Моноблочные кондиционеры

Это цельная конструкция, в которую встроено все, что необходимо для охлаждения или обогрева помещения – конденсатор, вентилятор, испаритель, компрессор, блок управления и воздушный фильтр. Они обычно устанавливаются в больших производственных или офисных помещениях.

Такие агрегаты бывают напольными и оконными. Оконные моноблоки встраиваются в оконный проем, что часто требует установки специальной створки под размер кондиционера.

Достоинство моноблоков заключается в их небольшой стоимости и простоте монтажа. Но высокий уровень шума и низкая производительность играют главную роль в падении их популярности.

Двухблочные (сплит системы)

Сплит-система, не что иное, как тот же кондиционер. Название получил от английского слова split – деление, расщепление. То есть, по сути, это тип кондиционеров, включающий в себя внутренний блок, который крепится на стене в комнате, и внешний, монтируемый на фасаде здания.

Во внешнем блоке размещаются компрессор и конденсатор, во внутреннем – испаритель. Эти два блока соединены между собой трубками, по которым циркулирует хладагент.

Отличие от кондиционера — низкий уровень шума, который достигается за счет устройства внешнего блока не в помещении. Также они оснащены большим количеством дополнительных функций (нагрев, очистка воздуха и так далее) и потребляют небольшое количество электроэнергии.

В зависимости от способов монтажа двухблочные системы делятся на:

  • Настенные – самые популярные. Их внутренний блок довольно компактен и может быть подобран под любой дизайн квартиры.
  • Напольно-потолочные – как вариант для торговых или офисных помещений. В таких зданиях обычно большая площадь остекления и поэтому кондиционер размещается под потолком или на полу. Их преимущество состоит в том, что воздух распределяется вдоль потолка или стены и не направлен на людей.

Кассетные кондиционеры

Конструкция кассетного аппарата обеспечивает высокое качество подачи воздуха в больших залах. Это двухблочный тип кондиционеров. Внутренний блок устанавливается на потолке, имеет квадратную форму и большую площадь воздуховодов. Через нижнюю панель подается воздух, а распределительные жалюзи регулируют напор. Чтобы установить такой кондиционер, необходим подвесной потолок, причём межпотолочное пространство должно быть 30–40 см.

  • Высокая интенсивность воздушного потока. Поддерживается оптимальное состояние воздуха в больших помещениях.
  • Воздух подается в четырех направлениях, что обеспечивает равномерность подачи. К тому же любое направление можно, в случае необходимости, заблокировать.
  • Возможность интеграции в любой интерьер, так как на виду только декоративная панель воздуховодов.
  • Низкий уровень шума, так как скорость охлаждения зависит от площади воздуховодов.

Недостатки таких систем:

  • необходимость подвесного потолка;
  • высота потолков не менее трех метров.

Канальные кондиционеры

По своему предназначению и способу установки, канальные климатические системы такие же как и кассетные. Используются они в промышленных и полупромышленных помещениях. Воздушная струя проходит по специальному воздуховоду в боковой панели внутреннего блока. Таких воздуховодов может быть несколько, что обеспечивает равномерное распределение воздуха по помещению или по нескольким помещениям.

Мобильные кондиционеры

Мобильный кондиционер устанавливается на пол вблизи окна, а горячий воздух выводится с помощью гофрированного воздуховода на улицу через створку окна или специальную врезку в стекло с герметизацией стыков.

Преимущество – мобильность. Их легко перемещать между комнатами и вывозить при необходимости на дачу. Также удобны они для тех кто постоянно меняет место жительства.

Недостатками являются: ограниченная мощность, необходимость удалять конденсат вручную и повышенный шум при работе.

Характеристики кондиционера

Обычно производители указывают в технической документации основные показатели мощности. К ним относятся производительность при работе на охлаждение помещения, его обогрева и, конечно, расход электричества. Первые два показателя не учитываются во время расчета того, в каком количестве будет потреблять кондиционер энергии, на их основании подбирают наилучший вариант, чтобы он обеспечивал поддержку микроклимата в помещении определенной площади.

Потребление кондиционера втрое меньше, чем производительность в режиме охлаждения. Именно эта цифра берется за основу, когда необходимо подсчитать средний показатель расхода за определенный период (месяц, год). Как показывает практика, число достигает не 2-4 киловатта, а, примерно, 0,9 кВт. Этот показатель значительно меньше, чем у электрического чайника или утюга. Основная ошибка при подсчете заключается в том, что многие не учитывают длительность работы кондиционера, поэтому выходит больше затрат, но, если включить электрический чайник на такое же время – затраты вырастут вдвое.

Также, следует рассмотреть такой показатель, как мощность работы кондиционера. Чтобы подсчитать мощность агрегата исходят из средней величины (35Вт) на каждый кубический метр охлаждаемого помещения. Например, для комнаты площадью 20 квадратных метров с высотой потолков 2,6 метра необходимо 2Вт мощности охлаждения

Также, следует обратить внимание на количество окон, их расположение и периодичность открывания. Потребуется больше мощности для охлаждения комнаты в случае, если через оконный проем непрерывно поступает горячий воздух

Не стоит забывать и о мощности обогрева, ведь кондиционера предназначено не только для охлаждения помещения, но и для его прогревания. Оборудование выполняет свою задачу за счет транспортировки теплого воздуха из-за пределов дома. В режиме обогрева устройство вырабатывает от 3 до 4 кВт тепла, при этом используется лишь 1кВт электрической энергии.

Типовой расчет мощности кондиционера

Типовой расчет позволяет найти мощность кондиционера для небольшого помещения: отдельной комнаты в квартире или коттедже, офиса площадью до 50 – 70 м² и других помещений, расположенных в капитальных зданиях. Расчет мощности охлаждения Q (в киловаттах) производится по следующей методике:

Q = Q1 + Q2 + Q3


Q1 теплопритоки от окна, стен, пола и потолка.

Q1 = S * h * q / 1000, где

S  площадь помещения (м²);

h  высота помещения (м);

q  коэффициент, равный 30 — 40 Вт/м³:
q = 30 для затененного помещения;
q = 35 при средней освещенности;
q = 40 для помещений, в которые попадает много солнечного света.
Если в помещение попадают прямые солнечные лучи, то на окнах должны быть светлые
шторы или жалюзи.



Q2 сумма теплопритоков от людей.



Теплопритоки от взрослого человека:

0,1 кВт  в спокойном состоянии;

0,13 кВт  при легком движении;

0,2 кВт  при физической нагрузке;


Q3 сумма теплопритоков от бытовых приборов.

Теплопритоки от бытовых приборов:

0,3 кВт  от компьютера;

0,2 кВт  от телевизора;
Для других приборов можно считать, что они выделяют в виде тепла 30% от максимальной потребляемой мощности (то есть предполагается, что средняя потребляемая мощность составляет 30% от максимальной).



Мощность кондиционера должна лежать в диапазоне Qrange от –5% до +15% расчетной мощности Q.

Пример типового расчета мощности кондиционера

Рассчитаем мощность кондиционера для жилой комнаты площадью 26 м² c высотой потолков 2,75 м в которой проживает один человек, а также есть компьютер, телевизор и небольшой холодильник с максимальной потребляемой мощностью 165 Вт. Комната расположена на солнечной стороне. Компьютер и телевизор одновременно не работают, так как ими пользуется один человек.

  • Сначала определим теплопритоки от окна, стен, пола и потолка. Коэффициент q выберем равным 40, так как комната расположена на солнечной стороне:

    Q1 = S * h * q / 1000 = 26 м² * 2,75 м * 40 / 1000 = 2,86 кВт.

  • Теплопритоки от одного человека в спокойном состоянии составят 0,1 кВт.
    Q2 = 0,1 кВт
  • Далее, найдем теплопритоки от бытовой техники. Поскольку компьютер и телевизор одновременно не работают, то в расчетах необходимо учитывать только один из этих приборов, а именно тот, который выделяет больше тепла. Это компьютер, тепловыделения от которого составляют 0,3 кВт. Холодильник выделяет в виде тепла около 30% максимальной потребляемой мощности, то есть 0,165 кВт * 30% / 100% ≈ 0,05 кВт.Q3 = 0,3 кВт + 0,05 кВт = 0,35 кВт
  • Теперь мы можем определить расчетную мощность кондиционера:
    Q = Q1 + Q2 + Q3 = 2,86 кВт + 0,1 кВт + 0,35 кВт = 3,31 кВт
  • Рекомендуемый диапазон мощности Qrange (от -5% до +15% расчетной мощности Q):
    3,14 кВт  <  Qrange  <  3,80 кВт

Нам осталось выбрать модель подходящей мощности. Большинство производителей выпускает сплит-системы с мощностями, близкими к стандартному ряду: 2,0 кВт; 2,6 кВт; 3,5 кВт; 5,3 кВт; 7,0 кВт. Из этого ряда мы выбираем модель мощностью 3,5 кВт.

БТЕ (BTU) Британская Тепловая Единица (British Thermal Unit). 1000 БТЕ/час = 293 Вт.

БТЕ/час.

Значение понятий

Для начала стоит научиться различать мощность охлаждения прибора и мощность электрическую — ту, что потребляет кондиционер. Практически всегда эти параметры указаны на его упаковке. Обе силы связаны между собой, поэтому при выборе устройства необходимо уточнять, какова потребляемая мощность кондиционера и его охлаждения.

Электрическая сила

Электрическая мощность – это энергия, которую кондиционер берет из электрической сети дома. Она выражается в кВт/ч. По этим данным человек в конце месяца оплачивает коммунальные услуги за свет. Необходимо знать, что мощность, указанная на упаковке, описывает расход электроэнергии, если сплит-система будет работать на протяжении 1 часа.

Мощность эти устройства расходуют намного меньше, потому что они работают с частыми перерывами. Когда в помещении температура воздуха набирает нужное число, сплит-система останавливается и не мотает энергию, а прохлада в помещении держится длительное время. Если термоизоляция дома хорошая, то холод быстро не уйдет.

Сила охлаждения

Охладительная мощность – это показатель, при котором прибор доставляет в помещение прохладу. Ее измеряют в БТЕ (Британских Тепловых Единицах), 1 БТЕ – это 0,3 Вт. В основном в индексе показывают число в тысячах. Если на коробке системы кондиционирования написано «ВТЕ 5» — это означает, что прибор потребляет электроэнергии 5000 * 0,3= 1,5 кВт/ч от непрерывной работы.

Для таких устройств, которые имеют мощность 12 БТЕ, не нужно устанавливать отдельную розетку, т. к они будут потреблять примерно 3,5 кВт. Столько же электроэнергии наматывают стиральные машины или нагревательные баки. Нельзя нагружать одну линию несколькими включенными приборами, поскольку проводка может перегореть.

Мощность прибора и объем помещений

Мощность кондиционера: что такое и на что влияет

У кондиционера две мощности – мощность охлаждения и потребляемая мощность. Обе они измеряются в ваттах (Вт) и указываются в технических характеристиках устройства, но между ними имеется серьёзная разница.

Мощность охлаждения – это показатель интенсивности, с которой прибор охлаждает помещение. Она может указываться в Вт или других единицах – БТЕ (BTU). Это британские тепловые единицы, которые тоже отражают эффективность работы кондиционера.

Потребляемая или электрическая мощность – это количество энергии, которое требуется для работы устройства. Она измеряется в Вт, и всегда оказывается меньше мощности охлаждения. Потребляемая мощность влияет на счёт за электричество, но не на эффективность работы.

Для расчёта мощности кондиционера и расхода электроэнергии используется отдельный параметр – показатель эффективности. Это соотношение мощности охлаждения и потребляемой мощности. Обозначается аббревиатурой ERR, либо указывается в BTU, где 1BTU условно приравнивается к 0,3Вт потребляемой мощности.

Важно разобраться в параметрах кондиционераИсточник irp-cdn.multiscreensite.com

Конструкция

Прибор может быть в виде моноблока или иметь двухмодульную конструкцию. Устройство представляет из себя замкнутую систему, по которой движется хладагент — чаще всего фреон R-22, R-410.

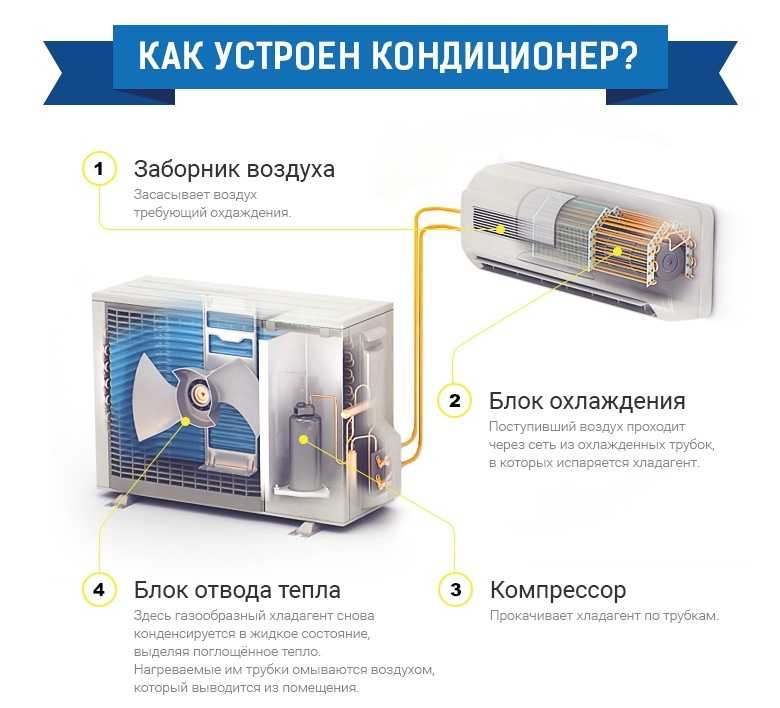

Из чего состоит кондиционер:

  • Компрессор — предназначен для сжатия фреона и обеспечения его движения к теплообменнику;
  • Конденсатор — расположен в выносном блоке, попадая на охлаждённую поверхность теплообменника, хладагент переходит в жидкое состояние;
  • Испаритель — находится во внутреннем корпусе, поглощает тепло, способствуя попаданию в комнату, превращает хладагент в газ;
  • Регулятор давления (капиллярная трубка, дроссель) выполняет функции резкого снижения p и t фреона;
  • Вентилятор — генерирует воздушную струю, направленную на теплообменники.

Классическая ,его работы представлена на рисунке.

Схема охлаждения наглядно показывает, как при испарении хладагент поглощает, а при конденсации отдаёт тепло. Принцип действия кондиционера — забор тепловой энергии на одном теплообменнике и отдача на другом называется парокомпрессионным холодильным циклом.

Как работает кондиционер?

В компрессор поступает фреон в виде газа при незначительном p 3-5 атм и t +10-20˚С. В агрегате газообразная субстанция достигает давления 15-25 атм с одновременным повышением t до +70-90˚С.

Охлаждающий агент под давлением движется к конденсатору, где обдуваемый вентилятором остывает и превращается в жидкость, выделяя при этом тепловую энергию. Воздух, выходящий из конденсатора, нагревается. Охлаждающая жидкость покидает теплообменник с температурой на 10-20˚ превышающей окружающий воздух.

В дросселе, представляющем из себя тонкую трубку, выполненную из меди в виде спирали, температура и давление фреона согласно законам физики снижается, частично испаряясь. После регулятора давления смесь парообразной и жидкой фракций хладагента поступает в испаритель.

Испаритель превращает фреон в газообразную форму с поглощением тепла. Воздух, прогоняемый вентилятором через испаритель остывает и подаётся в помещение. Газ с низкой температурой и давлением вновь засасывается компрессором. Процесс повторяется.

Сплит система

Сплит означает «разбиение». В сплит-системах конденсатор и испаритель находятся не в едином корпусе, а могут быть разделены, например, стеной. Однако они соединяются трубками для обмена хладагентом между ними. Обычно внешняя часть сплит-системы крепится снаружи на стене здания. В ней находятся такие элементы:

  • компрессор;
  • конденсатор;
  • дроссель;
  • внешний вентилятор и др.

Внешняя часть может издавать достаточно громкий шум при работе (до 45 децибел), что может вызвать недовольство ваших соседей.

Внутренняя часть монтируется внутри здания, в ней находятся:

  • испаритель;
  • фильтр очистки воздуха;
  • терморегулятор;
  • управляющая электроника.

Обычно внутренняя часть работает очень тихо.

При монтаже сплит-системы требуется специальное оборудование для соединения внешней и внутренней части медными трубками. В первую очередь, это вакуумный насос, без которого  собрать работоспособную систему не получится. Производители не дают гарантии на агрегаты, смонтированные не сертифицированными монтажниками.

Современные сплит-системы оборудованы системой контроля пусков компрессора. Эта система не позволяет запускать двигатель слишком быстро после его последнего выключения, чтобы он не перегревался.

Существуют мульти-сплит-системы, в которых не один, а два и более внутренних блоков. Но такие системы несколько дороже обычных, так как требуют и более сложной системы соединения с наружным блоком, и более сложной системы управления для каждого внутреннего блока (с отдельным терморегулятором, блоком дистанционного управления и так далее).

Большинство сплит-систем способно работать не только «на охлаждение», но и «на обогрев».

Сколько потребляет кондиционер в денежном выражении

Примерный расчет потребления за сезон:

Если пользоваться кондиционером 0,7 кВт («семерка») 10 часов в сутки, 3 месяца подряд, то он потребит примерно 300 кВт (с учетом того, что в течение этих 10 часов при правильном выборе, компрессор устройства работает лишь половину времени). При стоимости электроэнергии 3,5 руб./кВт*час стоимость за электричество получается 1050 руб. Инверторные кондиционеры могут сэкономить до 30% от данной суммы.

Для сравнения:

  • телевизор примерно потребляет 0,3-0,5 кВт/час электроэнергии;
  • утюг 2,0-2,5 кВт/час;
  • компьютер 0,4-0,5 кВт/час;
  • кондиционер «девятка» 0,6-0,9 кВт/час.

Таким образом, мы выяснили, сколько потребляет кондиционер за сезон и от чего зависят эти показатели. Читайте статью «как выбрать мощность сплит-системы».

Перевод кондиционера на тепло

Как правильно перевести кондиционер на тепло? Во-первых, убедитесь, что он действительно рассчитан на работу при отрицательных температурах воздуха. Уточните по документации предельные градусы.

Переключение из режима охлаждения в режим обогрева осуществляется при помощи пульта ДУ.

В меню или на кнопках выбирайте режим Heat, либо клавишу со значком солнышка.

Обратите внимание, в некоторых пультах, пока вы не вытащите батарейки и не вставите их обратно, значок “солнышко” у вас на экране не появится. Это так называемая защита от детей, чтобы они случайно не перевели кондиционер на тепло в летний период

Запомните, теплый воздух начинает идти не сразу, а спустя 5-10 минут.

Разновидности конструктивного исполнения

Внутренний блок кондиционера

По конструктивному исполнению различаются два типа кондиционеров – моноблочные и состоящие из двух блоков. Двухблочный вариант также именуют сплит-системой.

Моноблочные устройства

Моноблочный кондиционер выглядит как цельный корпус, внутри которого размещены все компоненты, необходимые для работы оборудования. К ним относится компрессор, фильтр для очистки поступающего снаружи воздуха, вентилятор, испаритель и конденсатор. Органы управления устройством располагаются на корпусе моноблока.

Напольный моноблок

Различаются моноблоки:

  • оконные (встраивают непосредственно в проем окна)
  • напольные (располагают вблизи окна на полу, гофрированными трубами подсоединяют к каналам, врезанным в окно, или просто трубы выводят на улицу через открытую створку)

Напольные модели также именуют мобильными – их легко отсоединить от каналов и установить на новом месте. Конденсат из таких моноблоков требуется удалять вручную.

Моноблочные кондиционеры недороги, просты в установке – смонтировать оборудование можно своими силами. При этом спрос на такую технику неуклонно падает – она имеет низкую производительность и заметно шумит при работе.

Двухблочные устройства

Внешний блок кондиционера

В составе сплит-системы два блока: внешний (с конденсатором и компрессором) монтируется снаружи строения на стене, а внутренний (с испарителем) размещается в помещении. Блоки соединены магистралью, предназначенной для циркуляции хладагента.

К кондиционерам данного типа относится мультисплит-система, состоящая из внешнего блока повышенной мощности и нескольких внутренних, которые можно установить в разных помещениях.

  • Настенные. Внутренний блок крепится на стену, с внешней стороны которой смонтирована наружная часть двухблочного кондиционера
  • Напольно-потолочные. Если остекление занимает значительную площадь стены, используется внутренний блок, который можно закрепить около стены на потолке или установить на полу
  • Кассетные. Блок рассчитан на скрытый монтаж в навесном потолке. Такие модели больше подходят для помещений большой площади в зданиях общественного назначения
  • Канальные. Внутренние блоки также монтируются в подвесном потолке. Такие системы принято устанавливать на промышленных, торговых и спортивных объектах с большими площадями

К достоинствам сплит-систем относятся широкие функциональные возможности и экономный расход электроэнергии. Благодаря небольшому уровню шума, акустический комфорт в квартире будет обеспечен даже в ночное время, когда посторонние звуки особенно слышны и могут мешать сну. Стоит отметить и богатый набор функций оборудования, удобство дистанционного управления.

Недостатком такой климатической техники является высокая цена, а также необходимость обращаться к мастерам для монтажа и обслуживания системы кондиционирования.  Перед покупкой сплит-системы необходимо удостовериться, что местные власти не запрещают монтировать внешние блоки кондиционеров на фасаде дома.

Веранда пристроенная к дому – расширяем жизненное пространство: проекты, советы как создать своими руками (200 оригинальных фото идей)

Маркировка от производителей

Сплит-система одной и той же модели производится на различную площадь (соответственно разной мощности). Производители маркируют устройства по холодопроизводительности выраженной в кBTU (1000 BTU/h = 293 Вт). Исходя из этой маркировки, можно судить, подходит ли данный кондиционер под нужды будущего владельца или нет:

  • 07 – мощность составляет 2 кВт. В среднем, такое устройство можно поставить в комнату площадью 18-20 м.кв.;
  • 09 – кондиционеры на 2,5-2,6 кВт. Подходят для помещений площадью до 26 м.кв.;
  • 12 – наиболее мощный вариант среди бытовых кондиционеров (3,5 кВт). Такую сплит-систему можно установить в комнатах до 35 м.кв. Маркировка 12 – кондиционер рассчитан на площадь большой комнаты с высокими потолками.

Некоторые производители используют другие значения – например, Toshiba маркируют так же в BTU цифрами 10 и 13 (они чуть мощнее «девяток» и «двенашек» соответственно). А, например Mitsubishi в маркировке применяют цифры соответствующие площади помещения – 20, 25, 35 (что аналогично «семеркам», «девяткам» и «двенашкам» соответственно).

Ниже приведена таблица, в которой указана необходимая холодопроизводительность на определенную площадь комнаты

Обратите внимание, что данная таблица учитывает только стандартную высоту потолков, малую освещенность, минимальное количество техники и людей

Если кондиционер недостаточно мощный, то владельца ждет:

  • некачественное охлаждение;
  • перегрев и поломка устройства;
  • дополнительные траты на ремонт и обслуживание.

Недостаточно мощное устройство просто не сможет выполнять свои функции в слишком большом и теплом помещении.

Если кондиционер слишком мощный, то:

  • стоимость прибора и монтажа будет выше;
  • шум от «сплита» будет громче;
  • потенциал устройства будет использоваться не полностью.

Повышенная мощность не приведет к преждевременной поломке устройства, но владельцы будут вынуждены переплатить за «кондёр» и привыкнут к «излишнему» шуму.

https://youtube.com/watch?v=oZTcVmFHj5k

4 Формула теплового расчета

Тепловой расчет — наиболее точный, если брать во внимание габариты и предназначение помещения, количество проживающих и тепловые источники. Формула расчета имеет такой вид —. Q=Q1+Q2+Q3, где:

Q=Q1+Q2+Q3, где:

  • Q — итоговая мощность охлаждения;
  • Q1 — теплопоступления от конструктивных элементов помещения. Здесь нужно ознакомиться с объемом помещения и уровнем освещенности комнаты ;
  • Q2 — теплопритоки от людей, ведь для взрослого человека в зависимости от деятельности характерно тепловыделение от 80 до 170 Вт. Существует усредненное значение — 110 Вт;
  • Q3 — тепловыделение от электрической техники, вычисляемое по формуле Q3=N*m*i (мощность техники * количество приборов * коэффициент перехода электроэнергии в бытовую).

Вычисления и формулы на первый взгляд могут показаться сложными, но такой просчет поможет точно определить необходимую мощность кондиционера или сплит-системы. Даже если данные просчета отличаются от методики по площади, то тепловое вычисление считается приоритетным.

Рейтинг
( Пока оценок нет )
Понравилась статья? Поделиться с друзьями:
Сам Себе Строитель
Добавить комментарий

Adblock
detector
