Подложка под теплый пол, назначение и конструкция

Подложка под теплый пол. Значение подложки в системе теплого пола. Расположение подложки. Фольгированная и пенополистирольная подложки.

Основные материалы для подложки для теплых полов

И снова возвращаемся к пенополистиролу. Почему этот материал чаще всех идет в работу? Каковы его основные особенности в процессе применения?

Традиционно теплый водяной пол в большинстве случаев выглядит следующим образом. На черновую основу монтируется подложка из пенопролистирола, который накрыт сверху лавсановой пароизоляционной пленкой и металлическими пластинами. Нередко вместо пластин используются фольгированная пленка. Основная роль, которую играют металлические пластины или фольга, максимальная и равномерная передача тепловой энергии поверхности пола, от отопительного трубопровода.

К отличительным особенностям экструдированного (вспененному) пенополистирола следует отнести один из самых низких коэффициентов теплопроводности. По этому параметру, судя по данным таблицы, пенополистирол уступает только минеральной вате.

Такой материал не позволяет уйти теплу в черновой пол, а за счет взаимодействия с металлическим слоем создаются идеальные условия для равномерного распространения тепла по всей поверхности пола с максимальной эффективностью. Стяжка пола, уложенная поверх всей конструкции, становится цельным нагревательным элементом с большой площадью нагревательной поверхности.

Обычно в практической плоскости работают с пенополистиролом, плотность которого составляет 25-35 кг/м3. Толстый пенопласт используется в подложке для полов на первых этажах, которые расположены непосредственно над фундаментом или над цокольными помещениями. Здесь берется лист или плита толщиной 100 мм. При отсутствии плит необходимой толщины, укладывается пенопласт в два слоя (50мм + 50мм).

Для межпанельных перекрытий, при устройстве теплых водяных полов в городской квартире используется пенополистирол толщиной 20-30 мм.

Другими материалами, используемыми при оборудовании подложки, являются:

  • фольгизированные материалы;
  • пробковое покрытие;
  • минеральная вата;
  • минеральные маты;
  • ДВП;
  • пенофол.

Выбор того или иного материала определяется состоянием основания, на котором будет осуществляться в дальнейшем монтаж петлей водяного контура и тип напольного покрытия. Водяной теплый пол, обеспечивающий обогрев внутреннего пространства в отдельно взятом помещении, должен иметь подложку, способную выполнять две функции:

  • высокую отражающую способность;
  • препятствовать проникновению влаги в подпол при аварийных ситуациях.

Уместно сказать, что в последнее время все чаще и чаще используются профильные маты, которые являются универсальными материалами. Изделия имеют теплоизоляционный слой и бобышки, с помощью которых удобно быстро и точно укладывать петли водяных контуров.

Однако и в данном случае имеются недостатки. Гидроизоляционные свойства у подложки, сделанной из профильных матов, оставляют желать лучшего. Поэтому в такой ситуации необходимо уложить дополнительный гидроизоляционный слой.

На подложку наносится разметка, в соответствии с которой осуществляется укладка водяной трубы. Здесь необходимо учитывать шаг укладки трубы, который для теплых полов не должен превышать 30 см.

По каким параметрам нужно подбирать подложки

На сегодняшний день производственные компании предлагают широкий ассортимент подложек для теплых водяных полов. Это, с одной стороны, помогает сделать оптимальный выбор, а с другой стороны, усложняет его. Только зная главные требования к подложкам можно осознанно остановиться на приемлемой для конкретного варианта водяного пола подложке.

Упругость, прочность на сжатие. Система водяного отопления имеет довольно большой вес, особенно в том случае, когда используются дорогостоящие медные трубы. Подложка не должна прогибаться, толщина теплоизолирующего слоя не может уменьшаться. Кроме того, в случае снятия нагрузок материал должен возвращаться в первоначальное состояние.

Подложка должна быть прочной

Устойчивость к негативным факторам во время эксплуатации. Чем стабильнее характеристики подложки при различных температурах, там выше качество материала.

Низкий коэффициент теплопроводности. Один и главных показателей. Причем желательно, чтобы при этом подложка одновременно имела небольшую толщину. Система теплого пола и так уменьшает высоту помещения, если еще и теплоизолятор имеет большую толщину, то снижение высоты становится очень заметным.

Подложка не должна быть слишком толстой

Устойчивость к длительному прямому контакту с водой. Во время эксплуатации теплых полов могут возникать аварийные ситуации, вызванные протечками. Несмотря на то что технология укладки предусматривает целый комплекс мероприятий по обеспечению надежной гидроизоляции несущего основания, еще одно препятствие для воды не помешает. Еще один важный показатель – процент максимального водопоглощения. Подложка не должна впитывать воду, а если такой факт имел место, то структура материала должна обеспечить быстрое высыхание. Желательно, чтобы она высыхала без необходимости полного демонтажа только под воздействием естественной вентиляции.

На фото аварийная протечка теплого пола

Стоимость. Сегодня в реализации есть большой выбор специальных подложек, разброс по ценам впечатляет. Опытные пользователи должны уметь выбрать продукцию с оптимальным отношением качества к стоимости.

мат для теплого пола

Универсальность. Подложки могут собираться по принципу конструктора, что позволяет монтажникам во время установки водяного отопления изменять длину и конфигурацию контуров системы трубопроводов.

Подложки и маты должны быть универсальными и легкими в монтаже

Рассмотрим несколько типов наиболее часто используемых подложек под теплый водяной пол.

Значение теплоизоляционной подложки

Изоляционный материал – промежуточный слой между черновым полом и водяным трубопроводом с теплоносителем. Основное назначение подложки – сохранение и переадресация тепловых потоков вверх, то есть, в жилую зону помещения.

Кроме задачи по сохранению тепла, промежуточный слой выполняет ряд не менее значимых функций:

  1. Гидроизоляция. При аварийных ситуациях водостойкая подложка удержит воду, защитит нижние слои подпольного «пирога» и предотвратит протечку воды к цокольному этажу. Кроме того, она исключит поступление паров влаги от стяжки к финишному напольному покрытию.
  2. Теплоизоляция. Прослойка выступает своеобразным барьером между элементами с разной температурой. Иначе, контакт с холодным полом будет способствовать выпадению конденсата и снижению характерных качеств утеплителя.
  3. Равномерность распределения тепла. Подложка минимизирует вероятность явных температурных перепадов – нет чрезмерно теплых или холодных зон. Эта особенность снижает негативное термическое воздействие на финишное напольное покрытие, технику и мебель.
  4. Звуковой барьер. Большинство подкладочных материалов поглощают шумовой эффект от ходьбы по полу и улучшают общую звукоизоляцию помещения.

Подложка смягчает ударные нагрузки на основание, распределяя точечно давление – это способствует сохранению целостности стяжки.


Изоляционная прослойка, благодаря низкой теплопроводности материала, дает теплоотражающий эффект – основной поток энергии тепла устремляется вверх. При отсутствии подложки КПД отопительного контура резко снижается, а счета за энергоресурсы возрастают (+)

При обустройстве водяного пола, подложка обычно укладывается на утеплитель для максимального сохранения тепла – реализуется «эффект термоса», сокращающий теплопотери.


Подклад с бубышками облегчает инсталляцию – можно использовать разные варианты размещения отопительного контура, выбрав оптимальные места для соединения системы и установки контрольных датчиков

Варианты укладки труб

Пол отапливаемый за счет подачи горячей воды имеет свою специфику. В отличие от элементов нагреваемых электрическим током, трубы по мере прохождения жидкости забирают часть тепла

Поэтому при монтаже теплого пола эту особенность важно учитывать. В первую очередь необходимо обеспечить прогрев периферии помещения

Используются 3 основные схемы прокладки труб:

  • улитка — витки прокладываются по периметру, постепенно сужаясь к центру помещения. Трубопровод укладывается через ряд оставляя пространство для протяжения обратного хода;
  • змейка — труба в таком теплом полу идет по периметру наружных стен, после протягивается волнообразно от стены до стены;
  • комбинированный — применяют при помещениях со сложной геометрией – часть выкладывается по спирали, другая – волнообразно.

Также нужно помнить, что такой теплый пол подразумевает размещение бойлера, насоса, коллектора, обеспечивающих правильную и равномерную подачу воды по трубам теплого пола.


Змейка


Улитка

Мощность и энергопотребление

Монтаж пленочного пола не так сложен, как кажется на первый взгляд. Главное – разобраться с инструкцией, не спешить и следовать всем рекомендациям, тогда обязательно все получится

Выбор мощности пленочного теплого пола

Рассмотрим показатели мощности на примере полов Caleo. Итак, линейка этих пленок представлена 4 вариациями.

  1. Line – самый простой вариант. Пленка шириной 50 см и мощностью 130 Вт/м2. Идеальный вариант для дополнительного подогрева полов.
  2. Grid – это более мощная пленка, но при этом – надежная и прочная. Существует два вида в зависимости от мощности – 150 и 220 Вт/м2.
  3. Gold – этот вариант можно регулировать по мощности в зависимости от уровня температуры в помещении. Также существует два типа – на 170 и на 230 Вт/м2.
  4. Platinum – саморегулирующийся высокотехнологичный пол, который не боится даже запирания элементами интерьера, ему не страшны перегревы. Самый надежный и экономичный вариант мощностью 230 Вт/м2.

Теплый пол CALEO PLATINUM

Выбирать пленку по мощности нужно в зависимости от условий ее эксплуатации. Для подогрева пола только в туалете (дополнительного) можно взять самый простой и маломощный вариант, а вот если планируется обустройство полноценной системы обогрева большого помещения, то стоит взять пленку мощнее.

Для примера: если мощность пленки составляет 220 Вт/м2, то за 60 минут квадратный метр потратит примерно 0,22 кВтч. Больше всего энергии тратится на разогрев системы. При регулярном включении и отключении полов можно сэкономить достаточно много средств при условии хорошей теплоизоляции.

Рассчитать нужную мощность пленки можно так.

Шаг 1. Если система будет применяться в качестве дополнительной для подогрева полов (будет организовано и центральное отопление), то следует помнить, что достаточно закрыть всего 50% всей поверхности пола, чтобы добиться нужного эффекта.

Пленкой можно закрывать не весь пол

Шаг 2. Далее нужно выяснить полезную площадь пола. К ней относятся только те участки, на которых ничего не стоит – открытый пол. Например, полезная площадь получилась 8,6 м2. Для получения значений достаточно вспомнить математику, снять замеры со свободного пространства и провести простые расчеты.

Определение полезной площади пола

Шаг 3

Рекомендуется закрывать всю полезную площадь. Так, например, выбор пал на пленку мощностью 150 Вт/м2, которая имеет ширину полотна 50 см. Таким образом можно выяснить, что мастеру понадобится иметь 4 отрезка пленки длиной по 4 м – получится 8 м2. Общая мощность составит 1,2 кВт, нагрузка 5,5 А.

Маты для теплого водяного пола

Существует целый ряд матов для теплого водяного пола, все они обладают разными характеристиками и находятся в разных ценовых категориях. Рассмотрим их основные виды:

Фольгированные маты
На ценнике в магазине помимо этого названия можно увидеть “Фольгированная подложка под теплые полы” или “пенофол со светоотражающим покрытием”.

Из названия несложно догадаться, что их основной рабочий элемент – это светоотражающая поверхность.

Подобный вид матов является хоть дешевым, но далеко не самым лучшим вариантом, он не подойдет для цокольных этажей, но будет являться хорошим решением, когда важно сэкономить 3 – 4 сантиметра жизненного пространства. Фольгированные маты под теплые водяные полы укладываются на основание отражающей поверхностью вверх

Монтаж труб проходит прямо поверх такой подложки. После монтажа можно сразу проводить стяжку

Фольгированные маты под теплые водяные полы укладываются на основание отражающей поверхностью вверх. Монтаж труб проходит прямо поверх такой подложки. После монтажа можно сразу проводить стяжку.

  • Пленочные матыПленочные маты для теплого пола являются более продвинутым решением, нежели фольгированные, их теплоизолирующие свойства на порядок выше за счет использования более современных полимеров чем пенофол. Конструкционные особенности позволяют использовать их как подложку для теплого пола под ламинат. Кроме того монтаж труб теплого пола будет упрощен наличием специальной разметки и системой креплений (ламелей) для труб. Стяжка также может укладываться поверх пленочных матов для теплого водяного пола без использования промежуточных слоев.
  • Плоские маты из пенополистиролаОни же маты из пенопласта, обладают высоким классом звукоизоляции, но имеют ряд недостатков, к которым относится низкая устойчивость к повреждениям и химическая чувствительность к составу стяжки. В связи с низкой химической устойчивостью подложки для теплого пола из пенополистирола необходимо перед прокладкой труб уложить вторым слоем полиэтиленовую пленку высокой плотности.
  • Специальные маты с бобышками.Цена на подложку для теплого пола с бобышками выше чем у матов из пенополистирола, однако она оправдывает себя на более поздних этапах монтажа.Подложка с бобышками под теплый пол является одним из лучших решений и обладает рядом преимуществ:
    • ряды фигурных выступов упрощают монтаж труб
    • не требуется дополнительной фиксации труб
    • не требует дополнительных слоев перед укладкой стяжки
    • сопутствует равномерному распределению теплопроводящих элементов конструкции
    • обладает высокой шумо, тепло и гидроизоляцией

Прочие виды подложек

Помимо специализированных подложек широкое применение получили такие материалы как пробковые маты и плиты из ДСП и ОСП, однако стоит заметить, что подобные материалы хоть и обладают высокими теплоизоляционными и звукоизоляционными характеристиками, их применение в качестве подложки под теплый водяной пол экономически не выгодно, поскольку они требуют дополнительных мер для пароизоляции, что влечет за собой дополнительные траты.

Комбинированная подложка под водяной теплый пол

Допустимо использовать сразу 2 вида утеплителя, уложенные слоями, так например одновременное применение фольгированных и плоских матов даст двойной эффект в теплоизоляции, где фольгированное покрытие будет выполнять отражающие свойства, а пенополистирол теплоизолирующие.

Подобный вид комбинации не единственный, все чаще используются комбинации из матов с бобышками, металлического профиля и гипсоволоконного листа.

https://youtube.com/watch?v=DimfWtf-0PI

Типы утеплителя и их характеристики

Сегодня утеплитель для пола, который используется в качестве подложки, выпускается в различных видах. Все они поделены на три большие группы в зависимости от состава.

Натуральные утеплители

Такие подложки изготавливаются из органических материалов и являются крайне уязвимыми для различных вредоносных микроорганизмов. По этой причине такая подложка должна иметь специальную пропитку. Срок ее эксплуатации меньше, чем у утеплителей из других групп. В эту категорию входят подложки, изготовленные из:

  • Джута или льна. Волокна имеют небольшой размер, сам утеплитель отлично поглощает влагу, быстро сохнет и не меняет своих первоначальных размеров и вида. Минусом является низкая теплоизоляция.
  • Пробковый утеплитель отличается универсальностью использования, имеет один из лучших показателей шумопоглощения и теплоизоляции, не портится со временем, имеет надежную защиту от вредных микроорганизмов. Продается в рулонах по доступной стоимости. Имеет хорошую упругость, плохо поддается горению.
  • Войлочный утеплитель производят из шерсти овец. Такой материал имеет толщину до 5 мм, плохо горит, хорошо впитывает и пропускает влагу, а также относится к дышащим материалам. Такая подкладка подходит только для мягких напольных покрытий. Имеет высокие показатели теплоизоляции.

Несмотря на подобные качественные характеристики, натуральные утеплители используют довольно редко из-за их короткого срока службы, склонности накапливать конденсат и менять свои размеры.

Синтетические подложки

Подкладка из синтетики может быть фольгированной или обычной. Синтетические утеплители с фольгой обладают большей способностью к теплоотражению. Их не рекомендуется укладывать на бетонный пол, иначе отражающая поверхность из фольги быстро разрушается. Также стоит знать, что в продаже есть утеплители как с обычной фольгой в составе, так и такие, у которых отражающее покрытие – мультифольга. Она является более современным, надежным и усовершенствованным материал.

Любая металлизированная положка из разряда синтетических имеет два больших плюса: повышенную теплопроводимость и полную невосприимчивость к любым болезнетворным микроорганизмам и бактериям.

В настоящее время такие утеплители изготавливают из следующих материалов:

  • Пенополиэтилен сшитый используют в качестве подложки для любых теплых полов. Он обладает низкой горючестью, прекрасными шумопоглощающими и теплоизоляционными свойствами, не мнется и легко возвращается в исходную форму. В продажу поступает в листах и рулонах.
  • Пенополивинилхлорид бывает жестким и мягким. В качестве утеплителя используется редко и только в жесткой модификации. Легко возгорается, и в процессе горения выделяется много вредных химических соединений, поэтому в настоящее время пенополивинилхлорид используется крайне редко. Реализуется в рулонах и листах толщиной от 3 до 20 мм.
  • Пенополистирол – это вспененный синтетический материал, обладающий хорошей гибкостью. Он невосприимчив к возгоранию, прекрасно подходит для укладки под любые теплые полы. Реализуется как в листах, так и в рулонах. В продаже можно встретить как гладкую подложку, так и со специальными бобышками. Второй вариант предназначен только для укладки под водяной теплый пол.
  • Полистирольная подложка более проста, если сравнивать с предыдущим вариантом. Она часто используется ввиду своей доступности и хороших теплоизоляционных качеств. Обычно реализуется в виде листов. Подложка из этого синтетического материал может быть ребристой или гладкой. Ребристый утолитель используют при монтаже водяного теплого пола.

Минеральный утеплитель

В данную группу входит лишь одна разновидность подложки – стеклохолст или, как его называют в народе, стекловата. Материал не подвержен горению, не впитывает и не проводит влагу, но при этом он не обладает никакими теплоизоляционными свойствами. Из всего вышесказанного можно сделать вывод, что лучше приобретать синтетические подложки под теплый пол, так как они обладают более длительным сроком эксплуатации и имеют лучшее теплопоглощение, чем минеральный или натуральный утеплители.

Как работает теплопередача?

Для того чтобы разобраться в вопросе, стоит ли использовать фольгированный материал в доме, нам для начала необходимо понять, что такое теплопередача, и каковы ее базовые принципы работы. Так вот, передача тепла — это физическое явление, способное протекать всего двумя способами: контактным и через излучение.

Контактный способ обусловлен тем, что предметы или, как говорится в физике, — тела, находящиеся в одной «связке», то есть непосредственно соприкасающихся, постоянно стремятся к уравновешиванию температур. Другим языком, два тела, которые соприкасаются друг с другом, в итоге станут одной температуры.

Конечно, справедливо это только в том случае, если на них не действует внешний источник энергии. В таком случае, этот процесс передачи тепла от более нагретого источника менее нагретому будет проходить постоянно.

Кстати говоря, этот процесс и называется теплопередачей. Мы разобрались, что он неизбежен, а в нашем случае с теплым полом, еще и постоянен. Передача тепла излучением — это когда одно тело более нагрето, чем среда, в которой он расположен. Если это среда воздушная или газовая (а может быть вообще вакуум), то тело излучает определенные тепловые волны — инфракрасное излучение.

Инфракрасное излучение не греет окружающий воздух, а действует лишь на предметы. Вспомните, что будет, если находиться в непосредственной близости к костру? Ваше лицо буквально загорит, словно на солнце. Или вспомните инфракрасные лампы на ножке — эффект один и тот же, лицо начинает гореть, а воздух остается прежней температуры.

Так вот, излучение действует лишь на предметы, а препятствовать теплопередаче может лишь воздушная прослойка, как следует из свойств утеплителей. Чтобы вы лучше понимали целесообразность использования алюминиевой фольги, давайте рассмотрим, как работает обычный, всем нам известный термос.

Основные характеристики

  1. Для того, чтобы понять, какой именно тип подложки вам нужен – вы должны знать, для чего нужно подложка в системах нагреваемых полов.
  2. Итак, подолжка прежде всего должна обладать отличными свойствами теплоизоляции и гидроизоляции. Она должна увеличивать эффективность нагревательной системы.
  3. Важным свойством подложки является ее способность отражать тепловые лучи.
  4. Подложка должна выдерживать температурные перепады, работая в тесном контакте с нагревательными элементами.
  5. Также подложка не должна пропускать водяные пары, образующиеся при нагреве.
  6. Отличным дополнительным свойством подложки станет изоляция звука.

Качественная подложка легка в монтаже, обладает повышенной стойкостью к деформации и является экологически безопасной.

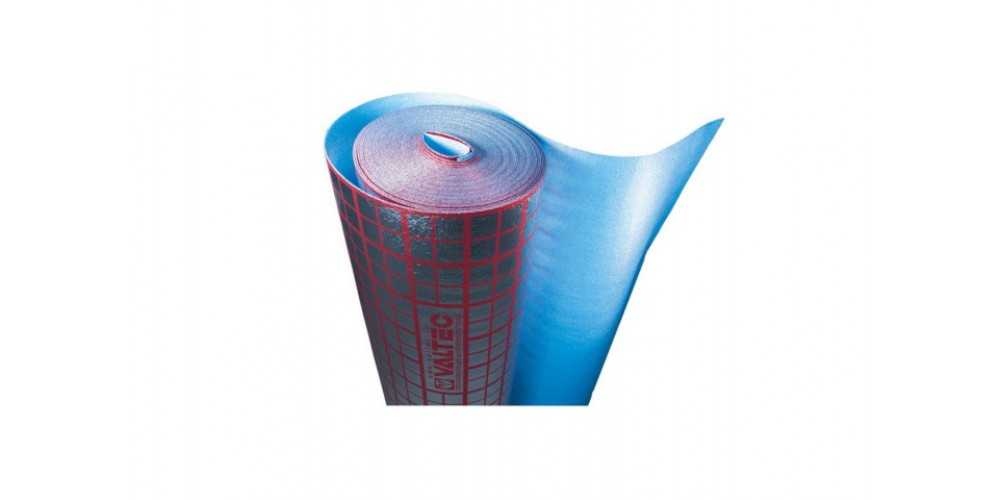

Рулонная подложка под теплый пол

На данной фотографии показана рулонная подложка под теплый пол, которая оснащена дополнительным отражающим слоем с характерным металлическим блеском.

Особенности монтажа подложки под ламинатную доску на теплый пол

Одним из самых чувствительных материалов финишных напольных покрытий является ламинированная доска. Она изготавливается из дерева, и, вследствие этого ей присущи все характеристики деревянной доски, которая имеет как свои достоинства, так и недостатки. При укладке ламината на теплый пол — использование подложки является необходимым условием.

Кроме предотвращения повреждения ламинатной доски вследствие нагревания – подложка под ламинат также служит звукоизолятором, не позволяя финишному напольному покрытию быть слишком «громким». Минимальная толщина подложки пол ламинатную доску на нагреваемый пол должна составлять не менее 3-х миллиметров. В процессе эксплуатации такая подложка несколько уплотняется, не теряя при этом своих изолирующих свойств.

Пошаговый алгоритм укладки подложки под ламинатную доску на нагреваемый пол

Рассмотрим процедуру укладки подложки из вспененного полиэтилена под ламинатную доску на нагреваемый пол.

Прежде всего вам необходимо убрать рабочее пространство. Для этого вы можете воспользоваться обычным веником или пылесосом.

Убираем рабочее пространство

Затем укладываем расстеленную рулонную подложку на очищенную поверхность.

Укладываем рулонную подложку на очищенную поверхность

Расстеленную подложку можно зафиксировать двусторонним скотчем, после чего приступить непосредственно к укладке ламинатных досок.

Фиксируем подложку и приступаем к укладке ламината

Подложка на нагреваемые полы с жидким теплоносителем

При любых конструкциях нагреваемых полов подложка должна выполнять функции повышения теплоотдачи нагревательных элементов. В том случае, если вы используете жидкий теплоноситель – то есть конструируете теплые водяные полы – ваша подложка может дополнительно выполнять функции по гидроизоляции поверхности.

При монтаже нагреваемых водяных полов можно использовать такую подложку, которая дополнительно будет являться основой для монтажа трубопроводной системы теплоносителя. Такая подложка имеет специальные выступы, в промежутках между которыми монтируется трубопроводная система.

Подложка под трубы для теплого пола

Как правило, такая подложка изготавливается из пенопласта. Один и типов подложки под теплый водяной пол показан на фотографии.

Нужно помнить, что хорошая подложка будет иметь в своей основе фольгу. В том случае, если ваша подложка не имеет фольгированного слоя, то имеет смысл положить на пол отдельно тонкий фольгированный материал, а затем уже теплоизоляционную подложку.

Технология укладки теплого пола под ламинат

Вне зависимости от выбранного типа теплого пола, существует алгоритм действий, которые необходимы для правильной работы системы и ее эксплуатации «на века».

Подготовка комплекта к монтажу:

  • Перед монтажом проверьте комплектность материалов и их качество, маркировки.
  • Обязательно составление схемы расположения труб или витков кабеля исходя из расчета теплого пола и с учетом планируемой расстановки мебели. Наметить общий план работы.
  • Лучше заранее подсчитать расход материала и взять кабели или трубы с учетом площади вашего помещения, так как «резать на месте» не рекомендовано.

Укладка утеплителя. Перед укладкой утеплителя выравнивают поверхность стяжкой. Стяжка должна просохнуть. Утеплитель, который чаще всего используют — фольгированный пенофол. Его укладывают прямо на стяжку фольгированной стороной вниз, «стык в стык», закрепляя пластины монтажным скотчем по линии стыка.

Внимание! Перед укладкой пенофола стяжка теплого пола должна полностью высохнуть. Для таких работ рекомендуется выбирать пенофол типа «ALP»

Пенофол покрыт алюминием, крайне неустойчивым к цементному раствору. С маркировкой «ALP» материал имеет специальное ламинированное покрытие, защищающее его от воздействия агрессивной цементной среды

Для таких работ рекомендуется выбирать пенофол типа «ALP». Пенофол покрыт алюминием, крайне неустойчивым к цементному раствору. С маркировкой «ALP» материал имеет специальное ламинированное покрытие, защищающее его от воздействия агрессивной цементной среды.

Укладка теплого пола:

  • Для водяной системы отопления пола на утеплитель укладывают армирующую сетку с ячейками не более 150 мм.
  • Перед началом всех работ для водяного теплого пола устанавливается коллекторный распределительный шкаф.
  • Далее — укладка теплого пола, то есть труб или кабеля, согласно составленной заранее схеме.
  • При установке электрического теплого пола, кабель можно укладывать на бетонную стяжку или старое покрытие, поверхность должна быть предварительно очищена и выровнена. Кабель крепится к монтажной ленте, лента в свою очередь — саморезами к бетонному основанию.
  • Закрепление кабеля или труб хомутами.

Монтаж терморегулятора. Терморегулятор — рычаг для включения и отключения системы отопления. Устанавливается обычно на уровне розеток, на максимальной рекомендуемой высоте 60 см от уровня пола.

Терморегулятор для электрического теплого пола подсоединяется к общему щитку электропроводки с одной стороны и через клеммы к кабелю обогревательной системы — с другой. Температура водяного теплого пола регулируется термодатчиком, который в свою очередь так же подключается к терморегулятору.

Проверка работоспособности системы

Перед финальными работами важно проверить систему:

  • В случае электрической системы все провода и контакты соединяют друг с другом, подключают терморегулятор и датчик температуры, включают систему. Проверяют ее на качество. Если кабель нагревается равномерно по всей поверхности пола, не происходит замыканий, можно приступать к заливке стяжки.
  • Для проверки водяного теплого пола необходимо сделать опрессовку его системы.

Опрессовка — испытание трубопровода на предмет протечек, качества закрученных фитингов, поддержания давления.

Процесс опрессовки совершается путем включения воды под давлением в 6 Бар. Трубы под давлением должны находиться в течение суток. Одинаковое давление в течение этого времени, отсутствие протечек, означает, что испытание прошло удачно и система находится в рабочем и исправном состоянии.

Заливка стяжки. После укладки труб или греющего кабеля, пол заливается стяжкой:

  • Толщина утеплителя, укладываемого на бетонное основание должна быть в пределах 0,5 — 1 см.
  • Арматурная сетка с минимальной толщиной 0,4 см, труба для водяной системы, в среднем 2-3 см.
  • Стяжка является «накопителем тепла» для системы «теплый пол», поэтому, чем она толще, тем больше тепла она сможет накопить. Максимум 10 см толщиной.
  • Чистовое покрытие от 2 до 7 см.
  • Общая толщина пирога теплого пола от уровня черновой бетонной стяжки, до уровня чистого пола — 12 — 15 см.
  • При водяной системе отопления во время заливки стяжки трубы должны быть под давлением.

Укладка ламината. Как выбрать ламинат для теплого водяного пола прочтите в статье «Ламинат для теплого водяного пола: преимущества и особенности монтажа».

Критерии выбора

Внимание следует обращать на толщину и качество подстилки. Старайтесь выбирать подстилки с небольшой толщиной – 2,5–5 мм достаточно

Изоляционный материал такой толщины в среднем стоит около 70 руб/м².

Какими свойствами обладает качественная подстилка?

  • Высокий уровень тепло- и гидроизоляции;

  • Высокая отражательная способность;
  • Она должна быть экологически чистой и безопасной. То есть, при нагревании материал не должен выделять токсинов и других вредных веществ;
  • Широкий диапазон рабочих температур. Старайтесь выбирать только тот материал, который легко переносит температурные колебания в районе -20 – +80 градусов;
  • Высокая звукоизолирующая способность;
  • Устойчивость к механическим повреждениям;
  • Легко монтируется.

Подкладка из пенополистирола наиболее точно соответствует вышеперечисленным параметрам. Специалисты советуют ее выбирать в первую очередь.

Цены:

  • Самоклеящийся фольгированный полиэтилен (толщина 7–8 мм). Стоимость: от 90–100 рублей/м². Обладает хорошей гидроизоляцией и защитой вод потери температуры;

  • Односторонний ламинированный полиэтилен – водонепроницаемая подкладка под водяной пол с качественной теплоизоляцией. Толщина: 8 мм. Стоимость: от 65 руб/м².
  • Вспененный полиэтилен «Тепофол НПЭ» имеет отличные показатели тепло- и шумоизоляции. Толщина 2–3 мм. Стоимость: от 8 руб/м²;
  • Фольгированный полистирол – материал с отменными теплоизолирующими свойствами. Хорошо отражает тепло. Стоимость зависит от толщины. Средняя цена: от 70 руб/м²;
  • Подстилка для водяного теплого пола Tuplex (толщина 2–3 мм) обладает лучшими гидроизоляционными свойствами. Также подкладка под водяной теплый пол Tuplex заглушает звук от шагов. Стоимость: 80 рублей/м²;
  • Теплоотражающая подкладка с лавсановым покрытием имеет дополнительную защиту от химических веществ и хорошую паро- и звукоизоляцию. Толщина 2–3 мм. Стоимость: от 85 руб/м²;

Пробковая подложка (толщина разная) – это экологически чистый продукт с отличными показателями тепло- и звукоизоляции. Стоимость: от 60 руб/м².

Рейтинг
( Пока оценок нет )
Понравилась статья? Поделиться с друзьями:
Сам Себе Строитель
Добавить комментарий

Adblock
detector
