Закрытый бак

Под расширительным баком закрытого типа понимается прочная герметичная емкость, разделенная внутри гибкой мембраной. Одна часть накачивается воздухом, а вторая коммутируется с трубопроводом. Когда теплоноситель нагревается, происходит увеличение его объема. В результат мембрана выгибается в сторону воздушного отдела, выполняющего функцию демпфера. Охлаждение воды приводит к уменьшению гидравлического давления. Благодаря сжатому воздуху система приходит в равновесие, выдавливая избыточную воду обратно в магистраль.

Системы, оснащенные расширительной емкостью с мембраной, называются закрытыми. Речь идет о герметичных замкнутых гидравлических контурах. Компенсирующий бак может быть установлен на любом участке системы. Популярным местом монтажа выступает обратная труба около котла: таким образом повышается удобство обслуживания емкости.

В закрытых отопительных системах обычно присутствует небольшое избыточное давление, поэтому их в обязательном порядке оснащают группой безопасности. В состав узла входит воздухоотводчик, манометр и предохранительный клапан для сброса теплоносителя в аварийном режиме. Эти приборы устанавливают на подающем трубопроводе, что позволяет производить отключения для ремонта и обслуживания. На приподнятых трубопроводах группу безопасности обычно размещают в самой верхней точке.

Как подключить радиатор отопления с нижним подключением?

Существует несколько способов подключения секционных батарей к отопительной системе. У каждого из них есть свои плюсы и минусы. Диагональное подключение идеально подходит при горизонтальном положении трубопровода, боковое позволяет осуществить соединение с одной стороны, а нижнее сочетается с интерьером и эстетично выглядит.

Особенности

Радиаторы с нижним подключением популярны за счет того, что помогают скрыть наличие труб.

Чаще всего данный способ встречается в частных домах, поскольку трубопровод находится непосредственно под строением.

Уходящие вниз трубы значительно освобождают полезную площадь и не бросаются в глаза. Однако стоимость секционных радиаторов, использующих нижнее подключение значительно выше других.

На данный момент производится только два вида батарей такого типа: стальные и панельные. Стальные радиаторы легко монтируются и имеют небольшие размеры. В панельных батареях используется термостатическая арматура с узлами подключения. От количества секций зависит быстрота нагрева помещения. Для маленьких комнат достаточно 3-6 панелей. Просторные помещения требуют большего количества секций.

Панельные радиаторы отопления

https://youtube.com/watch?v=esXEbda3_qg

Стальные батареи во многом превосходят панельные, поскольку имеют возможность установки в любом положении и вода поступает в последнюю секцию напрямую. Что очень удобно в случае замены старых конструкций на новые. Они соответствуют всем типам подключения, в отличие от современных радиаторов, которые могут не подходить для многих старых систем отопления.

Стальные радиаторы отопления

Проблему старых двухтрубных батарей можно решить перекладкой. Правда такая операция обходится дороже и отнимает большое количество времени.

Монтаж

Во время проведения работ не стоит снимать производственную упаковку. В процессе установки радиаторы часто подвергаются механическому воздействию, что сказывается на внешнем виде конструкции. Наличие защитной пленки помогает избежать царапин и других повреждений поверхностей.

Устанавливать радиаторы стоит на высоте не менее семи сантиметров от пола и десяти сантиметров от окна. Это обеспечит правильную циркуляцию воздуха и легкость монтажа.

Точно определите, какая из труб является питательной, а какая дает обратную связь. С батарей разобраться проще, они имеют маркировку на торцах обозначающую узел подключения.

У каждого радиатора, использующего нижнее подключение имеется термостатический вкладыш. Он применяется для правильной регулировки температуры. Правда, за счет этой особенности, цена на радиаторы данного типа выше в среднем на 10%.

Виды подводки

Существует два способа подводки отопительной системы к батарее. Если обе трубы расположены с одной стороны, горячая вода поступает в верхнюю пробку батареи. Охлажденная вода выводится через нижнюю. Обе пробки располагаются рядом. Такой способ называется односторонним.

Радиатор отопления с односторонней нижней подводкой

Разносторонний способ предполагает подводку горячей воды с противоположной стороны от вывода холодной. Такой вариант отлично подходит к персональным системам отопления. Основное преимущество данного метода заключается в возможности движения воды в любом направлении. К тому же, протяженность линий ввода и вывода жидкости значительно меньше, как в двухтрубной батарее.

Радиатор отопления с разносторонней нижней подводкой

Биметаллические радиаторы

Сплавы, из которых производятся данные батареи, используют сталь и алюминий. Сталь используется в качестве материала, контактирующего с теплоносителем. Алюминий же исполняет роль теплопроводящего элемента.

Все биметаллические радиаторы могут быть разборными либо цельными. Преимущество монолитных батарей заключается в возможности работы при высоком давлении. Это обеспечивает безопасную эксплуатацию конструкции.

Выбор подключения

Во время определения способа подключения в первую очередь необходимо учитывать схему отопления и соединение узлов системы. Правильный подбор, позволить использовать батареи с максимальной эффективностью. Нарушение же приведет к потере мощности.

Учитывайте, что нижнее подключение понизит КПД системы отопления. Однако удобства, создаваемые таким способом, могут иметь решающее значение при выборе. Главное учитывать все особенности отопительной системы и тогда радиатор прослужит долгое время без лишних вложений средств.

Подключение батарей отопления в частном доме

Основной функцией любой отопительной системы является прогрев помещения. Каждый элемент такой системы, начиная от котла и заканчивая батареями в самой дальней комнате, должен подключаться и располагаться таким образом, чтобы уровень их теплоотдачи был приближен к максимуму. В системе присоединения радиаторов необходимо учитывать такие особенности каждого помещения, как расположение труб, их протяженность, а также общее количество нагревательных приборов.

Фото 1 Примеры подключения радиаторов

Как правильно выбрать место

Отопление в доме работает одновременно в двух направлениях:

  • Прогрев помещения,
  • Препятствование движению холодного воздуха.

Именно поэтому подключение радиаторов отопления в частном доме является достаточно сложным процессом, от правильности проведения которого будет зависеть комфорт в помещении.

Чаще всего батареи располагают под подоконником, для этого необходимо выдержать определенное расстояние:

  • Между стеной и батареей – от трех до пяти сантиметров.
  • Между полом и радиатором – не менее 10 сантиметров.

Кроме того, батарею не следует располагать полностью под подоконником – если он слишком широкий, нагревательный прибор следует выдвинуть вперед, используя для этого специальные крепления.

В случае, если жар очень сильный, рекомендуется поставить экран, распределяющий теплый воздух.

В коттеджах или домах наиболее часто батареи размещаются в двух вариантах – это однотрубный и двухтрубный метод подключения. Стоит рассмотреть каждый из них подробнее, чтобы подобрать для себя самый оптимальный.

Однотрубная схема

Фото 2 Однотрубная схема подключения

Способы подключения радиаторов отопления в частном доме включают в себя самый простой – это однотрубный метод, по которому все батареи соединяются между собой последовательно, используя одну трубу. Она идет от отопительного котла к первому радиатору, затем ко второму, третьему и так далее. Есть еще один вариант такого подключения – цельная труба, к которой радиаторы присоединяются с помощью стояков и трубы обратного движения (обратки). В первом варианте схемы нельзя заблокировать один из радиаторов, без остановки подачи тепла в другие. Преимущество метода – экономия материалов, минус – большая разница в нагревании первого радиатора от котла и радиатора в самой дальней комнате.

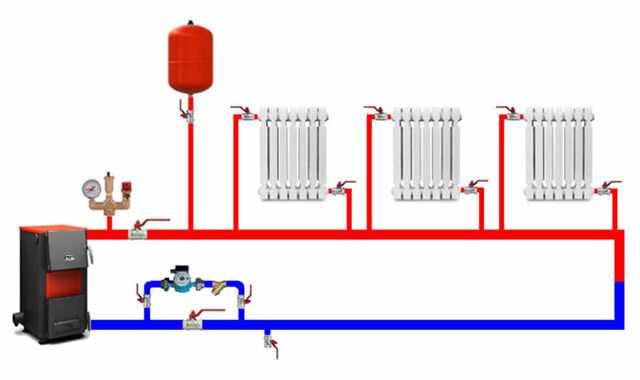

Двухтрубная схема

Фото 3 Двухтрубная схема подключения

Способ подключать радиаторы отопления в частном доме по такой схеме несколько сложнее. Система состоит из нескольких батарей отопления, которые между собой соединяются параллельным способом. При этом подведение горячей воды осуществляется по одной трубе, а обратка – по другой. Данный метод больше всего подходит для обогрева частного дома или коттеджа, так как степень прогрева в этом случае практически идентична во всех помещениях, ее можно регулировать, используя удобный терморегулятор.

Фото 4 Схема диагонального подключения батарей

При размещении радиаторов следует учитывать то, как была спроектирована отопительная система, в частности, если движение теплоносителя обеспечивает насос, проблем в данном случае гораздо меньше, но существует зависимость от энергоносителей.

Гораздо чаще встречается естественная циркуляция, то есть горячий теплоноситель, чаще всего это вода, поднимаясь вверх, выталкивает своей массой холодный. В этом случае отопительная система не зависит от энергоносителей, но проектировать подобную схему необходимо только специалистам, которые изучат общую протяженность труб, специфику, количество отопительных элементов, а также число секций в радиаторах.

Одним словом, если стоит цель обеспечить качественный обогрев дома, необходимо учитывать все особенности конкретного объекта, а проведение процесса доверить профессионалам.

Принцип подключения

Принцип подключения батарей к системе или обвязка такая же, как и в однотрубной системе. Для непрерывности движения воды при подключении надо учитывать, какая разводка радиатора используется. Если нижняя разводка, — то основной теплоноситель устанавливается ниже уровня нагревательных приборов, от него идут горизонтально трубы, которые затем поднимаются вверх к батареям. У радиаторов с верхней разводкой основной теплоноситель устанавливается на максимально высокой точке отопительной системы, и оттуда идет циркуляция воды.

Только в однотрубных системах отопления применяются вентили для перекрытия воды. А в двухтрубный — подключается к одной ветке до 10-ти радиаторов без дополнительных гидравлических регуляторов и клапанов.

Классификация однотрубных систем отопления

В данном виде отопления отсутствуют разделения на обратные и подающие трубопроводы, поскольку теплоноситель после выхода из котла идет по одному кольцу, после чего опять возвращается в котел. Радиаторы в данном случае имеют последовательное расположение. В каждый из этих радиаторов теплоноситель попадает по очереди. сначала в первый, потом во второй и так далее. Однако температура теплоносителя будет снижаться, и последний в системе отопительный прибор будет иметь температуру ниже первого.

Классификация однотрубных систем отопления выглядит так, каждый из видов при этом имеет свои собственные схемы:

  • закрытые системы отопления. которые не сообщаются с воздухом. Отличаются избыточным давлением, воздух можно сбросить только вручную посредством специальных вентилей или же автоматических воздушных клапанов. Подобные системы отопления могут работать с циркулярными насосами. Такое отопление также может иметь нижнюю разводку и соответствующую схему;
  • открытые системы отопления. которые сообщаются с атмосферой при помощи расширительного бака для сбрасывания лишнего воздуха. В данном случае кольцо с теплоносителем следует размещать выше уровня приборов отопления, в противном же случае в них будет собираться воздух и циркуляция воды будет нарушена;
  • горизонтальные – в таких системах трубы теплоносителя размещены горизонтально. Это отлично подходит для частных одноэтажных домой или же квартир, где есть автономная система отопления. Однотрубный вид отопления с нижней разводкой и соответствующая схема – лучший вариант;
  • вертикальные – трубы теплоносителя в данном случае размещены в вертикальной плоскости. Такая система отопления лучше всего подходит для частных жилых домов, состоящих из двух-четырех этажей.

Нижняя и горизонтальная разводка системы и ее схемы

Циркуляция теплоносителя в горизонтальной схеме прокладки труб обеспечивается при помощи насоса. А подающие трубы размещены над полом или под ним. Горизонтальная магистраль с нижней разводкой должна быть проложена с небольшим уклоном от котла, радиаторы же нужно ставить все на одном уровне.

В домах, где два этажа, подобная схема разводки имеет два стояка — подающий и обратный, вертикальная же схема допускает их большее количество. Во время принудительной циркуляции теплоагента с применением насоса температура в помещении повышается намного быстрее. Поэтому чтобы установить такую систему отопления нужно использовать трубы с меньшим диаметром, нежели в случаях естественного движения теплоносителя.

Циркуляционный насос следует устанавливать всегда в конце обратной части трубопровода независимо от того, какую вы выбрали схему системы отопления. Дело состоит в том, что максимальная температура рабочей жидкости в насосе должна составлять 60 градусов. Если разводка вертикальная в двухэтажном строении, систему нужно оснащать стояком, посредством которого теплоноситель будет подниматься на второй этаж. Стояк должен врезаться до первого радиатора нижнего этажа, если это позволит сделать планировка дома.

На трубах, которые входят в этажи, нужно ставить вентили, которые будут регулировать подачу горячей воды на каждый этаж.

Рассмотрим некоторые схемы разводки для однотрубной системы отопления:

  • схема с вертикальной подачей – может иметь естественную или принудительную циркуляцию. При отсутствии насоса теплоноситель циркулирует посредством смены плотности во время остывания при теплообмене. От котла вода поднимается в магистраль верхних этажей, затем по стоякам распределяется по радиаторам и остывает в них, после чего опять возвращается в котел;
  • схема однотрубной вертикальной системы с нижней разводкой. В схеме с нижней разводкой возвратная и подающая магистрали идут ниже приборов отопления, а трубопровод проложен в подвале. Теплоноситель подается по стоку, проходит через радиатор и возвращается вниз в подвал через опускной стояк. При данном методе разводки теплопотерь будет значительно меньше, чем тогда, когда трубы находятся на чердаке. Да и обслуживать систему отопления с данной схемой разводки будет очень просто;
  • схема однотрубной системы с верхней разводкой. Подающий трубопровод в данной схеме разводки расположен над радиаторами. Подающая магистраль проходит под потолком или через чердак. Через эту магистраль стояки идут вниз и к ним по одному крепятся радиаторы. Обратная магистраль идет или по полу, или под ним или через подвал. Такая схема разводки подойдет в случае естественной циркуляции теплоносителя.

Помните, что если вы не хотите поднимать порог дверей с целью прокладки подающей трубы, вы можете плавно ее понизить под дверью на маленьком кусочке земли с выдерживанием общего уклона.

Открытая и закрытая отопительные системы

Функционирование открытой системы отопления осуществляется во многих многоквартирных домах. Для этого применяется специальная расширительная емкость. При эксплуатации излишки попадают в эту емкость. В системе может отсутствовать герметичность, поэтому весь процесс сопровождается испарением паров. Открытый вариант не предусматривает наличия встроенного насоса. Конструкция по монтажу достаточно простая и легкая.

  • равномерный прогрев помещения;
  • простота эксплуатации;
  • долговечная;
  • система может работать даже при отключенном электричестве;
  • отсутствие необходимости установки дополнительного насоса;

Закрытая система отопления полностью герметична и не выделяет паров при эксплуатации. Движение потока воды осуществляется при помощи насоса. В данной системе полностью отсутствует естественная циркуляция. Если начинают появляется излишки воды, то срабатывает клапан и происходит испарение жидкости для снижения уровня воды.

Достоинства закрытого типа:

  • надежность и прочность;
  • возможность отрегулировать уровень давления в системе;
  • доступность;
  • устойчива к низким температурам;
  • возможность применить дополнительные обогреватели;

Классификация однотрубных систем отопления

В данном виде отопления отсутствуют разделения на обратные и подающие трубопроводы, поскольку теплоноситель после выхода из котла идет по одному кольцу, после чего опять возвращается в котел. Радиаторы в данном случае имеют последовательное расположение. В каждый из этих радиаторов теплоноситель попадает по очереди, сначала в первый, потом во второй и так далее. Однако температура теплоносителя будет снижаться, и последний в системе отопительный прибор будет иметь температуру ниже первого.

Классификация однотрубных систем отопления выглядит так, каждый из видов при этом имеет свои собственные схемы:

  • закрытые системы отопления, которые не сообщаются с воздухом. Отличаются избыточным давлением, воздух можно сбросить только вручную посредством специальных вентилей или же автоматических воздушных клапанов. Подобные системы отопления могут работать с циркулярными насосами. Такое отопление также может иметь нижнюю разводку и соответствующую схему;
  • открытые системы отопления, которые сообщаются с атмосферой при помощи расширительного бака для сбрасывания лишнего воздуха. В данном случае кольцо с теплоносителем следует размещать выше уровня приборов отопления, в противном же случае в них будет собираться воздух и циркуляция воды будет нарушена;
  • горизонтальные – в таких системах трубы теплоносителя размещены горизонтально. Это отлично подходит для частных одноэтажных домой или же квартир, где есть автономная система отопления. Однотрубный вид отопления с нижней разводкой и соответствующая схема – лучший вариант;
  • вертикальные – трубы теплоносителя в данном случае размещены в вертикальной плоскости. Такая система отопления лучше всего подходит для частных жилых домов, состоящих из двух-четырех этажей.

Нижняя и горизонтальная разводка системы и ее схемы

Циркуляция теплоносителя в горизонтальной схеме прокладки труб обеспечивается при помощи насоса. А подающие трубы размещены над полом или под ним. Горизонтальная магистраль с нижней разводкой должна быть проложена с небольшим уклоном от котла, радиаторы же нужно ставить все на одном уровне.

В домах, где два этажа, подобная схема разводки имеет два стояка — подающий и обратный, вертикальная же схема допускает их большее количество. Во время принудительной циркуляции теплоагента с применением насоса температура в помещении повышается намного быстрее. Поэтому чтобы установить такую систему отопления нужно использовать трубы с меньшим диаметром, нежели в случаях естественного движения теплоносителя.

На трубах, которые входят в этажи, нужно ставить вентили, которые будут регулировать подачу горячей воды на каждый этаж.

Рассмотрим некоторые схемы разводки для однотрубной системы отопления:

  • схема с вертикальной подачей – может иметь естественную или принудительную циркуляцию. При отсутствии насоса теплоноситель циркулирует посредством смены плотности во время остывания при теплообмене. От котла вода поднимается в магистраль верхних этажей, затем по стоякам распределяется по радиаторам и остывает в них, после чего опять возвращается в котел;
  • схема однотрубной вертикальной системы с нижней разводкой. В схеме с нижней разводкой возвратная и подающая магистрали идут ниже приборов отопления, а трубопровод проложен в подвале. Теплоноситель подается по стоку, проходит через радиатор и возвращается вниз в подвал через опускной стояк. При данном методе разводки теплопотерь будет значительно меньше, чем тогда, когда трубы находятся на чердаке. Да и обслуживать систему отопления с данной схемой разводки будет очень просто;
  • схема однотрубной системы с верхней разводкой. Подающий трубопровод в данной схеме разводки расположен над радиаторами. Подающая магистраль проходит под потолком или через чердак. Через эту магистраль стояки идут вниз и к ним по одному крепятся радиаторы. Обратная магистраль идет или по полу, или под ним или через подвал. Такая схема разводки подойдет в случае естественной циркуляции теплоносителя.

Помните, что если вы не хотите поднимать порог дверей с целью прокладки подающей трубы, вы можете плавно ее понизить под дверью на маленьком кусочке земли с выдерживанием общего уклона.

Положительные стороны однотрубной системы

Преимущества однотрубной системы отопления:

  1. Один контур системы располагается по всему периметру помещения и может пролегать не только в помещении, но и под стенами.
  2. При укладке ниже уровня пола необходимо выполнить теплоизоляцию труб во избежание теплопотерь.
  3. Такая система позволяет производить прокладку труб под дверными проемами, таким образом, снижается материалоемкость и, соответственно, себестоимость конструкции.
  4. Поэтапное подключение отопительных приборов позволяет подключить к разводной трубе все необходимые элементы отопительной цепи: радиаторы, полотенцесушители, теплый пол. Степень нагрева радиаторов можно регулировать методом подключения к системе — параллельно либо последовательно.
  5. Однотрубная система позволяет устанавливать несколько видов отопительных котлов, например, газового, твердотопливного или электрокотла. При возможном отключении одного можно сразу подключить второй котел и система будет и дальше продолжать отапливать помещение.
  6. Очень важная особенность такой конструкции — возможность направлять движение потока теплоносителя в том направлении, которое будет наиболее выгодным для жителей этого дома. Сначала направить движение горячего потока в северные комнаты или расположенные с подветренной стороны.

Минусы однотрубной системы

При наличии большого количества преимуществ однотрубной системы, следует отметить и некоторые неудобства:

  • При длительном простое системы — долгий ее запуск.
  • При монтаже системы на двухэтажном доме (и более) подача воды в верхние радиаторы происходит очень высокой температуры, в нижние же — низкой. Отрегулировать и сбалансировать систему при такой разводке очень тяжело. Можно устанавливать ни нижних этажах большее количество радиаторов, но это повышает себестоимость и выглядит не очень эстетично.
  • При наличии нескольких этажей или уровней — отключить один нельзя, поэтому при проведении ремонтных работ приходится отключать все помещение.
  • При потере уклона в системе могут периодически возникать воздушные пробки, что снижает теплоотдачу.
  • Высокие теплопотери в процессе эксплуатации.

Особенности монтажа однотрубной системы

  • Монтаж отопительной системы начинается с установки котла;
  • На всем протяжении магистрали должен быть выдержан уклон не менее 0,5 см на 1 п. м. трубы. При несоблюдении такой рекомендации на приподнятом участке буде скапливаться воздух и препятствовать нормальному течению воды;
  • Для освобождения от воздушных пробок на радиаторах применяются краны Маевского;
  • Перед подключаемыми отопительными приборами следует устанавливать запорные краны, в случае ремонта устройства не понадобиться сливать воду из всей системы или при необходимости, есть возможность немного отрегулировать температурный режим системы;
  • Кран слива теплоносителя устанавливается в самой нижней точке системы и служит для частичного, полного слива или заполнения;
  • При устройстве гравитационной системы (без насоса), коллектор должен быть на высоте не менее 1,5 метров от плоскости пола;
  • Поскольку вся разводка выполнена трубами одинакового диаметра, их следует надежно крепить к стене, не допуская возможных прогибов, чтобы не скапливался воздух;
  • При подключении циркуляционного насоса в сочетании в электрокотлом, их работа должна быть синхронизирована, котел — не работает, насос — не работает.

Установлен циркуляционный насос должен быть всегда перед котлом, учитывая его специфику — он нормально работает при температуре не выше 40 градусов.

Разводка системы может выполнять двумя способами:

  • Горизонтальная
  • Вертикальная.

При горизонтальной разводке используется минимальное количество труб, и подключение приборов выполняется последовательно. Но такому способу подключения свойственны воздушные пробки, и отсутствует возможность регулирования теплопотока.

При вертикальной разводке трубы прокладываются по чердачному помещению и от центральной магистрали отходят трубы, ведущие к каждому радиатору. При такой разводке вода поступает к радиаторам одинаковой температуры. Свойственна вертикальной разводке такая особенность — наличие общего стояка для целого ряда радиаторов, вне зависимости от этажа.

Ранее эта система отопления была очень популярна, ввиду экономичности и простоты монтажа, но постепенно, учитывая, возникающие нюансы во время эксплуатации, стали от нее отказываться и в данный момент она очень редко применяется для отопления частных домов.
