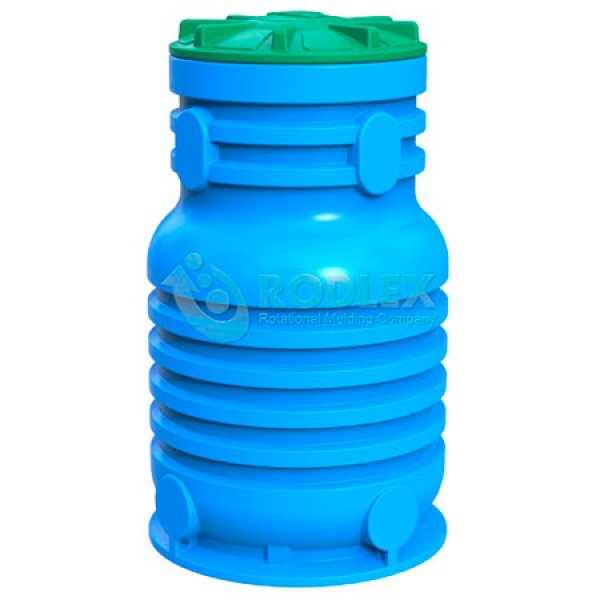

Пластиковый кессон для скважины

Виды кессонов

Кессоны, предназначенные для защиты оголовка скважины от низких температур и грунтовых вод, бывают разными по размерам, форме и материалу, из которого они изготовлены. Различают:

  • Пластиковые емкости. Выпускаются из прочной долговечной пластмассы, абсолютно герметичны. Могут быть самых разных размеров, форм, с оборудованными специальными ниппелями отверстиями для водопроводных труб. Имеют небольшой вес, поэтому их очень легко устанавливать. Недостаточная жесткость материала, которая может привести к деформации установки и, соответственно, труб и оборудования внутри нее, компенсируется заливкой цементным раствором в 100 мм толщиной по периметру установленной на место емкости. Главный недостаток – относительно высокая стоимость сооружения.
  • Бетонные кессоны. Очень прочные и долговечные сооружения. Могут быть выполнены из бетонных колец или залиты самостоятельно. Достаточно сложны в монтаже, для установки колец обязательно понадобится специальная техника. Может потребоваться дополнительная гидроизоляция в силу высокой гигроскопичности материала.
  • Металлические емкости. Пожалуй, самый распространенный вариант кессона. Могут иметь форму цилиндра или параллелепипеда. Достаточно просты в установке, хотя для монтажа сооружения может так же потребоваться спецтехника. Один из главных недостатков – невысокая устойчивость материала к коррозии, поэтому обязательно потребуется специальная обработка конструкции.

Наиболее прост в монтаже пластиковый кессон, который кроме того еще и очень надежен и долговечен. Однако те, кто хочет получить бюджетный вариант емкости предпочитают другие варианты, которые можно сделать своими руками. Остановимся на них поподробнее.

Что такое кессон

Для того чтобы автономная система водоснабжения радовала своей надёжной, безотказной работой, при её обустройстве требуется продумать не только технические моменты, но и вопросы, связанные с установкой и защитой оборудования от действия внешних факторов. Несмотря на то, что подземные водные горизонты залегают на значительных глубинах, оборудование для бесперебойной подачи воды устанавливается на поверхности. Конечно, если забор воды происходит рядом с домом, то есть возможность установить гидроаккумулятор и автоматику в подвале здания. Если же скважина находится на значительном удалении, то необходимо защищать трубы, устье скважины и насосное оборудование от влаги и воздействия низких температур.

Кессон является неотъемлемой частью системы автономного водоснабжения загородного участка

В целях предотвращения пагубного воздействия атмосферных осадков и мороза на устройства системы автономного водоснабжения над скважиной устанавливают кессон. Фактически он представляет собой большой утеплённый резервуар, обустроенный на достаточной глубине. Благодаря утеплению стенок и крышки ёмкости, всё установленное в ней оборудование может функционировать круглый год. К преимуществам этого сооружения можно отнести не только возможность установки и защиты гидроаккумулятора и устройств автоматики, но и обеспечение удобного доступа для их обслуживания и ремонта.

Виды кессонов

Стандартные габариты кессонов различных типов

Кессоны могут быть металлическими, бетонными (железобетонными) или кирпичными. Очень удобными в установке и эксплуатации являются пластиковые ёмкости, появившиеся в торговой сети в последние годы. По форме все защитные сооружения можно разделить на несколько типов:

  • круглые приямки — чаще всего изготавливаются из бетонных колец или пластика;
  • квадратные кессоны — сваренные из металлических листов, кирпичные, бетонные или пластиковые резервуары;
  • прямоугольные резервуары — изготавливаются преимущественно из тех же материалов, что и квадратные изделия, но используются в случае установки дополнительного оборудования — расширительных баков, фильтров и т. д.

Кессоны из металла находятся на вершине рейтинга устройств этого типа. Чаще всего для их изготовления используют конструкционную или нержавеющую сталь, а также сплавы на основе алюминия. Благодаря своей прочности, металл отлично противостоит механическим нагрузкам, а его гибкость позволяет противостоять появлению трещин. Для изготовления металлических кессонов используют стальной прокат толщиной не менее 3 мм. После сварки кессон окрашивают внутри, а снаружи наносят антикоррозионное покрытие. Это позволяет ёмкостям служить десятки лет, оправдывая довольно высокую стоимость изготовления.

Пластиковый кессон имеет множество преимуществ перед другими конструкциями

Пластиковые ёмкости имеют самые высокие эксплуатационные показатели, отличную гидро- и теплоизоляцию, небольшой вес и длительный срок службы. Их стоимость ниже металлических и железобетонных аналогов. Если же искать вариант, подходящий для изготовления своими руками, то нет ничего проще и дешевле кессона, построенного из кирпича или бетона.

Устройство и особенности приямков для скважин

Кессон, в первую очередь, должен обеспечивать плюсовые температуры внутри, поэтому ёмкость делают герметичной, а утепление ей обеспечивает установка в нижних, незамерзающих слоях грунта. Поскольку оголовок, необходимый для доступа к насосному оборудованию, выводят на поверхность, то кессон оборудуют теплоизолированной крышкой откидывающегося типа или съёмным люком. Нередко спускная дверь представляет собой двойную конструкцию — одна крышка оголовка обустраивается на уровне грунта, а вторая — примерно на 20 – 30 см выше. Кроме этого, конструкция оснащается вентиляцией, предусматриваются выходные отверстия (так называемые гильзы, ниппели или бочата) для горловины скважины, водопровода и ввода питающего кабеля. Нередко рядом с крышкой устанавливают выход с шаровым краном — некое подобие водопроводной колонки. Такая конструкция позволяет производить отбор воды для полива и хозяйственных нужд в летнее время.

Схематическое изображение кессона для скважины

При сооружении кессона обязательно учитывают размер напорного бака и установленного оборудования. В зависимости от этого ввод обсадной трубы смещают в сторону от центра резервуара, чтобы обеспечить удобный доступ для обслуживания системы водоснабжения. Все бочата ещё на стадии монтажа ориентируют в нужную сторону и тщательно герметизируют, чтобы не допустить попадание грунтовых вод внутрь конструкции.

Бетонное сооружение: проектирование и особенности монтажа

Прежде, чем приступить к работе, нужно определиться с размерами сооружения. В случае, если оборудование для подачи воды будет располагаться внутри кессона, минимальные габариты конструкции должен быть 1,5х1,5 м с высотой 1,8 м. Если устройства будут вынесены в отдельное помещение, например в подвал жилого дома, то можно будет обойтись кессоном 1х1 м. Не нужно забывать, что в емкость время от времени придется спускаться для проведения обслуживающих работ, поэтому целесообразно будет подобрать такие размеры конструкции, которые позволят делать это без особых проблем.

Так же нужно определиться с видом дна сооружения. Специалисты утверждают, что на участках, где грунтовые воды не поднимаются высоко, целесообразно отказаться от заливки дна кессона раствором. Однако если вода подходит близко к поверхности, других вариантов нет, и дно сооружения заливается бетоном. В общих чертах процесс обустройства бетонной емкости состоит из нескольких этапов:

  • Готовим котлован. Вокруг обсадной трубы выкапываем яму нужного размера. Дно засыпаем щебнем слоем минимум 15 см либо заливаем бетоном. Чтобы защитить сооружение от возможного попадания в него грунтовых вод, укладываем на его стенки ямы фундаментную пленку.
  • Устанавливаем арматуру. Начиная с дна вяжем сетку из арматуры с шагом 30х30 см. Высота конструкции может быть разной, она зависит от того, как планируется заливать сооружение. Лучше всего делать это в один прием, что, однако, не всегда возможно и тогда заливка происходит поэтапно. Если стенки кессона будут заливаться целиком, арматура должна доходить до верхнего края ямы, если предполагается поэтапное бетонирование, высота сетки определяется предполагаемой высотой первой заливки.
  • Монтируем опалубку. Ее можно собрать из старых досок и брусков, сбив из них щиты нужного размера. Лучше всего обтянуть получившиеся детали полиэтиленовой пленкой, прикрепив ее к основанию строительным степлером. Как показывает практика, подготовленную таким способом опалубку гораздо легче снять с застывшего бетона.
  • Заливка. В подготовленную конструкцию заливается бетон. В случае поэтапной заливки на застывший материал монтируется следующий блок арматуры, устанавливается опалубка и проводится заливка и так до тех пор, пока не получится стена нужной высоты.
  • Подводим трубы внутрь кессона. После того, как бетон полностью просохнет, перфоратором выполняем отверстия в стенках сооружения, предназначенные для подведения водопроводных труб. Лучше всего на участках прохода через бетон установить металлические гильзы, диаметром чуть больше труб, а уже в них вставить сами трубы. Для герметизации участка все щели между гильзами и бетоном заделываются раствором, а между трубой и гильзой – монтажной пеной.
  • Устанавливаем опалубку для крышки. Конструкция выполняется в виде уложенного на бруски горизонтально ориентированного деревянного щита. Его так же целесообразно обтянуть пленкой. Материал для опалубки должен быть достаточно прочным, чтобы выдержать вес раствора. Начинаем с установки брусков. Выставляем их вертикально на дно сооружения на специально уложенные доски. Сверху горизонтально кладем еще несколько брусков. Скрепляем сооружение саморезами. На получившуюся основу закрепляем доски. Не забываем об отверстии под люк, на которое нужно установить деревянный короб. Собранную опалубку перед заливкой можно еще усилить снизу брусками.
  • Монтируем арматуру. Чтобы крышка получилась более прочной, можно пустить по периметру сооружения арматуру с шагом 5х5 см. Внутри конструкции будет достаточно шага 15х15 см. Если есть необходимость, к арматуре прикрепляются металлические трубы-выводы для поливочного шланга или вентиляции.
  • Заливаем крышку бетоном.
  • Монтируем опалубку для установки короба под люк. Сооружение приподнимается над уровнем крышки примерно на 30 см. В готовую опалубку заливаем бетон. После высыхания устанавливаем люк.

Конструкция готова. При необходимости кессон можно утеплить и обработать его стенки гидроизолирующим составом. Можно упростить достаточно сложный монтаж сооружения, установив в подготовленную яму готовые бетонные кольца. Однако такой вариант потребует привлечения спецтехники, тогда как при заливке стенок можно обойтись, буквально, подручными средствами. Кроме того сооружение из бетонных колец обойдется гораздо дороже. Еще один похожий вариант, широко использующийся владельцами скважин – обустройство кирпичного сооружения. Оно очень похоже на бетонное с той разницей, что его стенки выполнены из кирпича. Кладку начинают с залитого цементным раствором днища и ведут вверх до уровня земли, где обустраивают сверху бетонную крышку с люком.

Возведение кессона из кирпича

Возведение кирпичного приямка для скважины также начинается с подготовки котлована. Лучше, чтобы его ширина несколько превышала диаметр готового сооружения.

Возведение кирпичной кладки

Пошаговая инструкция возведения кессона из кирпича

Шаг 1. На дне подготавливают ленточный фундамент для кладки. Для этого вдоль стен котлована делают траншеи глубиной в 0,5 м, а шириной в 0,2 м. На дно засыпают песок слоем в 0,15 м и тщательно тромбуют. Сверху укладывают арматуру, засыпают щебень, можно использовать и кирпичные осколки. Бут заливают смесью песка и цемента.

Залить поверхность фундаментом

Шаг 2. После высыхания фундамента, на что уходит около недели, закрывают его гидроизоляцией.

Закрыть его гидроизоляцией

Шаг 3. Начиная от угла, возводят кирпичные стены. Кладку делают толщиной в 0,5 кирпича. На качестве готового сооружения не отразиться и новизна материала, поэтому можно испольовать старые кирпичи. Периодически проверяют возводимые стены отвесом и уровнем. Перекосы можно проверить и замерами диагоналей получающегося колодца. Не забывают про гильзы для водопровода и кабелей.

Начиная от угла, возвести кирпичные стены.

Шаг 4. После того, как кладка высохла, ее покрывают известью, грунтовкой и гидроизоляцией.

Покрыть известью

Шаг 5. Обустраивают дно приямка. Оно может быть изготовлено в виде щебневой засыпки, которую тщательно тромбуют. Более герметичный вариант – бетонная монолитная плита толщиной в 0,15 м. Для ее сооружения сначала в 5 см он дна укладывают пояс из арматуры, который после заливают бетоном.

Обустроить дно приямка

Шаг 6. Формируют перекрытие.

Сформировать перекрытие

Оборудование в кирпичном кессоне

Крышу кирпичного кессона заливают из бетона.

  1. На кирпичные стены укладывают доски, металлические уголки. Уже на этом этапе предусматривают места установки люка, прохождения вентиляции и канала для поливочной трубы.
  2. Получившийся настил закрывают пленкой и листом металла. Без последнего можно обойтись, если доски уложены вплотную.
  3. На высоте в 5 см укладывают арматурную сетку.
  4. Заливают бетоном.

Изготовление перекрытия кирпичного кессона

После высыхания перекрытия изготавливают горловину. Ее можно выложить из кирпича.

На окончательном этапе заводят все коммуникации, проводят обратную засыпку, устанавливают лестницу и все оборудование. Водоисточник готов к эксплуатации.

Пошаговая установка кессона

Стандартная схема обустройства скважины предусматривает установку кессона. Все работы выполняются в следующем порядке:

  1. Обустраиваем котлован для резервуара вокруг готового гидросооружения. Общие размеры котлована определяются габаритами кессона: глубина составляет 200 см, ширина – не менее 160 см. По центру котлована должна проходить обсадная колонна. При поверхностном уровне залегания грунтовых вод рекомендуется углубить котлован на 50 см, чтобы обеспечить своевременную откачку вод.
  2. В резервуаре проделываем отверстие, размер которого равен диаметру обсадной колонны. Установку опускаем в котлован в центральной части колонны.
  3. Колонну отрезаем и фиксируем к донной части кессонного резервуара сваркой. К готовой конструкции выполняем подводку питающего провода погружного насоса и водонапорной трубы. Емкость засыпаем грунтом до такого уровня, чтобы на поверхности была видна крышка.

Кессон из кирпичей

Осуществить монтаж из новых или бывших в употреблении кирпичей можно самостоятельно, не привлекая для проведения работ других людей. Монтаж осуществляется в следующем порядке:

  • Первый этап работ – это подготовка основания. Дно котлована бетонируют. Осадную трубу заглубляют (попросту обрезают). Ширина и длина забетонированной площадки должны быть не меньше 900 × 900 миллиметров. Это обусловлено тем, что сам кессон должен иметь габариты не меньше 700 × 700 мм. В противном случае проводить в нем какие-либо работы будет неудобно.
  • Суть второго этапа проведения работ заключается в возведении стен. Конструкция может быть как круглой, так и прямоугольной. Гораздо проще воплотить в жизнь второй вариант. С возведением подобных стен справится любой человек. Стоит отметить, что высота стен должна быть примерно на 50–70 сантиметров выше уровня земли. Это защитит его от попадания дождевых и талых вод. Надо помнить, что в процессе возведения вкладки нужно оставлять отверстия для подвода труб и кабеля для насоса.
  • Заключительный этап монтажа – это установка крышки. Она может быть изготовлена из любых материалов, например обычных досок. Но при этом не стоит забывать, что крышка будет являться самым не защищенным от морозов местом, поэтому ее нужно как следует утеплять.

На этом монтажные работы завершены. Можно подводить электропитание и подключать насос.

Установка пластикового кессона

Перед началом монтажа необходимо подготовить котлован. Он должен превышать размеры кессона на 20–30 см. На дне ямы должно быть небольшое углубление для основы. Выполнить его несложно:

  • сначала на разглаженную землю нужно насыпать немного песка;
  • сверху укладывается слой мелкого гравия;
  • затем устанавливается армированный каркас, который делает конструкцию более жесткой;
  • далее нужно залить бетон и дождаться его полного застывания.

Во время выполнения работ необходимо помнить о том, что при наличии гидроаккумулятора отверстие для трубы должно располагаться чуть сбоку. Если обсадная труба будет находиться немного выше уровня земли, установка кессона упростится. Оптимальным считается выступ в 1 м.

Пластиковый кессон фиксируют на трубе очень аккуратно. Для закрепления оборудования в некоторых моделях предусмотрены полости для бетона. Если планируется расположение гидроаккумулятора, то оборудование можно привязать к подготовленному основанию.

После завершения монтажа оставшиеся промежутки засыпают сухой почвой. Как уже упоминалось ранее, при высоком уровне подземных вод пространство следует залить бетоном. Также возможно использование армирования, что сделает скважину действительно защищенной. Перед заливкой бетона необходимо позаботиться о возможности выведения кабелей и трубы наружу

Также важно дождаться полного застывания бетона. В противном случае придется заново выполнять монтаж

Пластиковые кессоны – это отличный недорогой способ защитить скважину от неблагоприятных внешних факторов. Несмотря на доступную цену, оборудование получается очень надежным. Оно обезопасит всю систему от минусовой температуры и заглушит шум насосов.

https://youtube.com/watch?v=CPa_-wZAQvQ

Выбираем пластиковый кессон для скважины

При определении конструкции укрытия под скважину следует учитывать объем напорной емкости и площадь размещения насосного оборудования. От этих показателей зависит, на каком отдалении от стенок корпуса должно быть размещено отверстие под обсадную трубу. Исходя из этого можно рассчитать: какое расстояние еще нужно добавить для удобства обслуживания установленного оборудования.

Основные критерии выбора пластикового кессона:

  1. Условная отметка глубины промерзания грунта в регионе строительства, от показателей которой зависит высота сооружения, т. к. днище резервуара должно располагаться ниже обозначенного уровня.
  2. Температурный режим региона, показатели которого влияют на присутствие утепления в крышке и верхней части корпуса.
  3. Высота горизонта подземного источника. Если на месте монтажа камеры присутствуют грунтовые воды, то лучше выбрать укрытие с дополнительными ребрами жесткости, анкерными петлями и пригрузочной юбкой.
  4. Назначение кессона и объем размещаемого оборудования.
  5. Безопасность, долговечность, удобство эксплуатации.

Небольшие емкости от 0,7 до 1,0 м подходят для дачных участков и служат исключительно для установки насоса. Резервуары размером 1,0-2,5 м предназначены для размещения на своей площади перекачивающих станций, управляющей автоматики, накопительных баков.

Как правильно выбрать пластиковый кессон

Пластиковые кессоны для колодца сегодня используются чаще всего, они более удобны в обслуживании, достаточно универсальны, мало весят, и для их установки не требуется участие спецтехники.

Пластиковый кессон и его преимущества

Однако выбрать кессон самостоятельно − задача непростая

На что обращать внимание при выборе пластикового кессона для скважины:

  • Прежде всего, необходимо иметь представление, какого размера и глубины будет ёмкость, достаточная для обслуживания участка. Для этого до покупки кессона нужно точно знать, на каком уровне расположены грунтовые воды.
  • Продумать технические отверстия (для полива или оросительной системы), их диаметр и количество. В некоторых случаях часть оборудования можно разместить внутри дома, к примеру, фильтрующие элементы и накопительный резервуар. В этом случае можно обеспечить максимальный доступ к этой аппаратуре, что облегчит её замену при поломке.

Вариант устройства оборудования скважины непосредственно в доме

Герметичность

Необходимо обращать внимание на качество сварки стыков и возможность герметизации технических отверстий. Пластиковые ёмкости подойдут больше всего

Такой кессон хорошо защищает системы от подтопления, не подвергается коррозии, достаточно прочен.
Габариты. Размер кессона зависит от его «начинки» и глубины, на которую он будет установлен. Чем больше оборудования непосредственно будет установлено в нём, тем габаритнее размеры. Причём соотношение размеров оборудования и самого кессона должно быть адекватным. Слишком массивное оборудование в маленький кессон просто не войдёт.

Пластиковый кессон вытянутой формыПластиковый кессон − плоский вариант

Оформление такого элемента дачного участка может быть броским.

Домик для кессона

Или же быть неприметным.

Кессонный колодец, скрытый под камнем

Особенности монтажа кессонных конструкций при обустройстве скважины

В большинстве случаев, если скважина располагается на открытом пространстве, потребуется обустройство кессона. Внутри кессонного короба располагается всевозможное обслуживающее оборудование, фильтры, автоматика и т.д.

Кессон — это резервуар, который изолирует оголовок скважины от грунтовых вод.

Как уже отмечалось, он может быть выполнен из разных материалов:

  • Пластик. Он имеет хорошие показатели в плане тепловой изоляции, а также совершенно не подвержен коррозии и грибковым поражениям. К тому же, пластиковые кессоны обладают небольшой массой, так что установить их можно будет даже без необходимости прибегать к помощи специального оборудования. Пластик – сравнительно недорогой вариант. Но к однозначным недостаткам такого варианта можно отнести малую жесткость пластиковой конструкции. Для того, чтобы повысить этот показатель, в процессе монтажа пластиковый кессон заливают бетоном по всему периметру;
  • Металл. Достоинства металлических кессонов в том, что можно своими руками сварить конструкцию любого размера и любых форм. Такой кессон будет очень прочным. Но при этом потребуется проводить его дополнительную защиту от влаги – обработку антикоррозийным покрытием. Кроме того, металлические кессоны имеют большую массу. Можно как приобрести кессон из металла в готовом виде, так и сварить на заказ или самостоятельно. Конструкция крайне прочна и прослужит максимально долго. Но потребуется провести и теплоизоляционные мероприятия;
  • Бетон, железобетон. Еще один из самых распространенных вариантов. Сегодня, впрочем, применяются реже из-за трудоемкости обустройства. Бетонный кессон очень прочный и надежно защитит скважину от самых агрессивных воздействий со стороны окружающей среды. В то же время, он имеет огромную массу и со временем может просесть в почве, если неправильно его смонтировать. Это, в свою очередь, приведет к тому, что трубы в водопроводе будут повреждены.

Как правило, все этапы монтажа кессона схожи между собой – независимо от того, какой именно вариант был выбран.

Схема монтажа кессона.

Сначала осуществляется подготовка котлована. Он представляет собой яму, диаметром на 30 сантиметров больше, чем диаметр самого кессона. Глубина котлована должна быть рассчитана таким образом, чтобы верхняя часть кессона возвышалась над землей примерно на 20 см. Это позволит избежать затопления скважины в период обильных осадков или половодья.
Затем необходимо осуществить монтаж гильзы для обсадной трубы. Для этого в днище кессона обустраивается отверстие – обычно в центре. Теперь к этому отверстию приваривается отрезок трубы длиной в 15 см и диаметром чуть больше, чем диаметр обсадной трубы – чтобы та без проблем вдевалась в гильзу.
На следующем этапе осуществляется монтаж ниппелей для водопроводных труб. Они ввариваются в стенку кессона в тех местах, где предполагается выводить трубы.
Затем проводится непосредственно установка кессонного бака в котлован. Предварительно нужно обеспечить на дне котлована подушку из щебня толщиной примерно в 20 см. Обсадная труба обрезается до уровня почвы. Теперь на предварительно заготовленные брусья устанавливается кессон таким образом, чтобы гильза без труда надевалась на обсадную трубу. Брусья извлекаются, кессон герметизируется.
Останется завести трубы в ниппели – и можно приступать к засыпке всего сооружения.
Пространство между стенками гильзы и трубой, а также ниппелями и трубами можно залить монтажной пеной.

Разновидности кессонов

Для изготовления оборудования используют такой материал, который обеспечит достаточную теплоизоляцию и требуемую герметизацию, которая должна быть внутри.

Есть следующие типы кессонов:

  1. Из пластмассы. Он обеспечивает хорошую герметизацию. Материал легкий, поэтому устройство легко транспортировать, устанавливать. Но сама конструкция недостаточно жесткая и, чтобы предотвратить ее всплытие, камеру по контуру заливают бетоном.
  2. Из металла. Чаще всего используется сталь. Этот материал прочный, прослужит такое сооружение долго. Если камера изготовлена правильно, то она обеспечит герметизацию, всплывать не будет. Но материал подвержен коррозии, поэтому требуется проведение гидроизоляции.
  3. Из бетона. Емкость прочная, но не выдерживает попадания влаги. Поэтому, как в случае с монтажом металлических конструкций, требуется гидроизоляция. Установка тяжелая, поэтому транспортировать, осуществлять монтаж конструкции проблематично.
  4. Из кирпича. Теплоизоляционные характеристики выше по сравнению с другими материалами, не требуется дополнительное утепление. Установить камеру может только человек, который хорошо разбирается. Этот вариант долговечный, в экономическом плане выгоден.
  5. Из полимерпеска. Сама система стоит недорого, герметичная и прочная. Кроме того, легка в эксплуатации.

У всех видов имеются как преимущества, так недостатки. Перед выбором сооружения нужно подумать о том, чего хочет владелец добиться при установке, о скорости работы, стоимости кессона, долговечности эксплуатации и пр.
