Как сделать пеллетную горелку своими руками

Виды пеллетных горелок

Несмотря на общую структуру, пеллетные горелки различаются способом подачи топлива и особенностями конструкции (факельные и ретортные).

По способу подачи топлива выделяют горелки с принудительной и гравитационной подачей. В последних бункер монтируется непосредственно над горелкой, и топливо просто высыпается на нее под действием силы тяжести. Эта конструкция достаточно проста, но не дает возможности регулировать скорость поступления топлива.

Горелки с принудительной подачей, наоборот, хорошо управляемы. Позволяют дозировать пеллеты в соответствии с действующим режимом горения. Используют пневмолифтовый или шнековый механизм.

При пневмоподаче топливо дозируется установленным в бункере дозирующим устройством. Затем по питающему патрубку направляется на горелку. При этом вероятность обратного горения (и как следствие – возгорания топлива в топливном баке) исключена, поскольку нет непрерывного потока пеллет в питающем патрубке. Кроме того, воздух дует со стороны бункера, то есть навстречу возможному пути огня.

В системах со шнековой подачей применяется два узла: шнек, который поднимает пеллеты в бункере и выталкивает их в питающий патрубок, и шнек, подающий их в зону горения. При этом риск попадания огня в бункер не исключен, так как присутствует непрерывный поток пеллет, по которому огонь может переброситься в резервуар для хранения топлива. Чтобы избежать этого, питающий патрубок изготавливают из легкоплавкого материала. Он расплавляется в считанные секунды и прерывает путь огня в бункер, гарантируя достаточно высокий уровень пожаробезопасности.

Устройство пеллетной горелки, будь то факельная или ретортная, может отличаться у разных производителей, хоть и не значительно

Поэтому стоит обращать внимание не только на цену, но и на то, чем обусловленна эта цена. В любом случае недорогие пеллетные горелки – это утопия, ведь данное оборудование зачастую имеет стоимость выше, чем у твердотопливного котла. По сути котел – это просто надежно сваренные листы металла, внутри которых циркулирует вода

Устройство горелки намного сложнее, особенно факельной

По сути котел – это просто надежно сваренные листы металла, внутри которых циркулирует вода. Устройство горелки намного сложнее, особенно факельной.

Пеллеты как топливо

Пеллет достаточно энергоемкое топливо: его 1 кг выделяет ок. 5 кВт/ч тепла. Т.е. для отопления дома средних размеров в средних широтах в горелке должно сгорать прим. 2 кг пеллета в час; по объему это где-то с полведра. Пеллет в бункер (см. далее) нужно досыпать 1-2 раза в сутки и одновременно вытряхивать зольник котла; зола вполне пригодна на удобрение. Чистить хорошую фирменную горелку нужно не чаще раза в неделю (требующие чистки раз в сезон стоят от $5000); самодельную придется прочищать раз в 3-4 дня.

Но, во-первых, пеллеты хорошо горят и просто так, хоть и дают много золы. Болезнь всех без исключения существующих пеллетных горелок – возможность т. наз. обратного горения, когда зона пиролиза проникает в топливный бункер, и тогда – дым, вонь (ядовитая), пожар. Во-вторых, пеллетные горелки критичны к подаче воздуха: если его слишком много, пеллеты могут быть сдуты с горелки и дадут много золы; мало – опять много золы и закоксовывание. Потребность в воздухе горящей массы пеллет достаточно сильно зависит от режима горения. Как следствие, правильный режим горения пеллет выставить не так-то просто. В целом разжигается пеллетная горелка поэтапно след. образом:

  • Поджиг – осуществляется специальной зажигалкой, представляющей собой керамический стержень, нагреваемый до 900-1100 градусов. Самодельную горелку можно разжигать лучиной, но ни в коем случае не ЛВЖ! Горение сразу же проскочит в бункер!
  • Запуск – подачу воздуха регулируют (см. далее) до образования стабильного факела пламени;
  • Разгон (выход на рабочий режим) – также воздухом (возможно, совместно с подачей топлива) добиваются бездымного пламени (возможно, с контролем его температуры) и сдувания золы с горелки без выдувания пеллет;
  • Работа в дежурном режиме – воздух прикрывают до получения заданной температуры теплоносителя в обратке;
  • Останов – подачу топлива отсекают, а воздух подают по п. 3, пока полностью не сгорит остаток.

Устройство

Котел, работающий на гранулах, состоит из горелки, бункера и шнекового механизма, используемого для подачи топлива.

Горелка

Может иметь различное конструктивное исполнение, обуславливающее ее технические характеристики и принцип работы.

Объемная устанавливается прямо в топку устройства. Бывает стальной или чугунной. Допускается ручной (с помощью спичек) и автоматический розжиг. В последнем случае предусматривается специальный электрический вентилятор.

Шнековый механизм

Механизм работает от электродвигателя. Имеет шнек длиной до двух метров. Геометрические параметры в указанных пределах позволяют избежать необходимости вычищения опилок, которые часто скапливаются в месте подачи пеллет.

Может быть оснащен специальным датчиком, контролирующим степень нагрева кожуха шнека. При перегреве подача топлива прекращается из-за срабатывания автомата.

Бункер

Конструктивные особенности бункера оказывают непосредственное влияние на продолжительность работы в автономном режиме. Для более длительной работы часто устанавливают дополнительный шнек.
Иногда в качестве бункера выступает упаковка пеллет, закрепляемая при помощи специальных штативов.

Такая система не только позволяет обеспечить своевременную подачу топлива, но позволяет решить проблему его хранения.

Как выбрать?

С самого начала стоит учесть, что при выборе пеллетных горелок для печи или для котла ретортные модели придется рассматривать в последнюю очередь. Их КПД, даже у лучших образцов, не превышает 76%. Если же выходит из строя всего один узел, система полностью теряет работоспособность. Лишь при замене проблемного блока она запустится вновь.

В рейтинг лучших образцов уверенно входит Pelltech PV 20-180. В этой системе используется типовой еврофланец, который позволяет устанавливать устройство в наддувные бюджетные котлы или в котлы, рассчитанные на биотопливо. Для получения топки и решетки применяют обычно жаростойкую сталь.

В более продвинутых моделях камера сгорания формируется из керамических камней. Трубчатое исполнение топки и добавление шнека позволяет добиться более эффективного горения. Любая модификация Pelltech рассчитана на 7-9 уровней интенсивности работы. Назначаться мощность может вручную либо в модуляционном режиме.

Также стоит отметить:

  • наличие датчиков уровня пеллет;
  • автоматический розжиг;
  • дисплей на панели управления;
  • контур пневматической или механической очистки;
  • сохранение в памяти автоматического устройства «журнала сообщений».

Обязательно стоит упомянуть и пеллетную горелку OXI Ceramik+50. Это устройство оснащается подвижными колосниками с самоочисткой и ставится в любые твердотопливные котлы. Предусмотрена система модуляции. Моноблочное исполнение неоднократно оправдало себя на практике в самых сложных условиях. Важными чертами этой модели являются:

  • функция затухания;
  • автоматическая система защиты от обратной тяги;
  • ввод для подсоединения комнатного термостата;
  • возможности подключения отопительных насосов, дымососов, насосов и термических датчиков бойлеров ГВС;
  • пригодность для котлов мощностью до 70 кВт.

Производитель указывает, что монтаж должен производиться в дверцу котла

Не менее важно указание, что эта модель должна монтироваться только сертифицированным персоналом. В набор поставки входят:

  • трубопровод гофрированный;
  • шнек длиной 1,5 либо 2 м;
  • температурный датчик на 2 кОм (1 для котла, 1 для питателя);
  • технический паспорт;
  • руководство по установке и применению;
  • талон гарантии.

При выборе систем с факельной горелкой надо учитывать разницу между моделями, которые переходят после нагрева котла в остановочный режим, и теми, которые рассчитаны на модуляцию, то есть поддержание заданного температурного уровня. Ретортные системы подходят главным образом для тех случаев, когда автоматический розжиг не слишком актуален. В пассивном режиме они не тухнут окончательно, а начинают тлеть.

Непременно следует обращать внимание и на шнеки. От качества этих винтовых спиралей зависит стабильность работы всей системы. Ретортные горелочные узлы обычно оснащаются осевыми шнеками

Они могут справиться с пеллетами любой длины, любой концентрацией опила. Безосевые виды шнеков, характерные для факельных горелок, куда надежнее, они создают существенно меньшую нагрузку на приводные редукторы

Ретортные горелочные узлы обычно оснащаются осевыми шнеками. Они могут справиться с пеллетами любой длины, любой концентрацией опила. Безосевые виды шнеков, характерные для факельных горелок, куда надежнее, они создают существенно меньшую нагрузку на приводные редукторы.

Пеллеты в некоторых ретортных котлах подаются двумя шнеками; в других моделях применяется клапан. Если конструкторы выбрали одношнековую подачу, бункер должен быть загерметизирован, чтобы исключить риск пожара. Шнек также должен быть защищен от проникновения посторонних предметов. В факельных конструкциях такая защита предусматривается редко.

Устройство

Любая горелка преследует одну цель – создание мощного пламени для нагрева воздуха или водной рубашки котла. При этом саму мощность горения можно регулировать самостоятельно.

Пеллетная горелка преследует аналогичные цели. Устройство представляет собой аэродинамическую трубу, в которую подаётся твёрдое топливо и нагнетается воздух для горения. Подача топлива в трубу осуществляется с помощью специального конвейера шнекового типа. Само топливо перед горением находится в загрузочном бункере. Бункер может иметь различный объём, при этом именно от объёма зависит, как долго горелка может гореть самостоятельно без вмешательства человека (подсыпка топлива).


Устройство пеллетной горелки: 1 — Пеллет поступает в горелку под действием силы тяжести; 2 — Воздух поступает в горелку за счёт разряжения, создаваемого тягой дымовой трубы; 3 — Горение пеллета происходит в камере горения, которая называется «корзинка»; 4 — За счёт высокой температуры, в корзинке происходит термическое разложение древесины, которое формирует поток горючих газов; 5 — Под корзиной проходит поток вторичного воздуха; 6 — В сопле горелки поток горючих газов и вторичного воздуха смешивается, формируя факел; 7 — Твёрдые продукты горения потоком вторичного воздуха выбрасываются из горелки в зольник котла или печи; 8 — Вентиляция канала подачи не позволяет горячим газам диффундировать вверх по каналу и разрушать пеллет, обеспечивая стабильную подачу гранул.

Воздух в зону сжигания подаётся принудительным путём за счёт нагнетания посредством вентилятора.

Камера для сжигания топлива в горелке может иметь круглый либо прямоугольный тип. Круглые горелки наиболее распространены за счёт простоты изготовления. Снаружи к камере сжигания прикреплён патрубок трубы, через который с конвейера подаётся топливо.

В конструкции также предусмотрен зольник, в котором накапливаются отходы горения. В процессе горения пеллет образуется немного золы, потому очищать зольник нужно не чаще, чем раз в неделю при активном использовании горелки.

Выделяют несколько видов пеллетных горелок, каждая из которых имеет свои достоинства и недостатки.

Факельного типа

Изначально устройство использовалось для получения тепла посредством сжигания зерна, в дальнейшем оно было переоборудовано для сжигания твёрдого прессованного топлива.


Вид сбоку на горелку факельного типа

  • Небольшие габаритные размеры;
  • Можно использовать совместно с котлами, у которых топочная камера имеет небольшие размеры;
  • Упрощённая эксплуатация;
  • Повышенная надёжность;
  • Можно сжигать пеллеты низкого качества.
  • Небольшая мощность по сравнению с другими горелками;
  • Пламя направлено горизонтально, из-за чего оно нагревает котёл локально.

Объёмного типа

В отличие от предыдущей модели, обладают повышенной мощностью и высоким коэффициентом полезного действия. К недостаткам устройства относят усложнённую конструкцию, большие габаритные размеры, зависимость от качества используемых пеллет.


Общий вид горелки объёмного горения

Каминные

Горение пеллет в каминной горелке

Подобные конструкции преимущественно используются в бытовых условиях, устанавливаются в каминах и котлах. Принцип работы устройства следующий: пеллеты падают в специальную чашу, где происходит их сгорание под действием подаваемого снизу воздуха.

К недостаткам модели относят размеры устройства и необходимость проведения точечной настройки для правильного горения.

Пеллетная горелка своими руками: разновидности

Устройства, которые используются для переработки гранулированного сырья, подразделяются на два типа в зависимости от принципа действия – с принудительным забором и гравитационные. Выбор того или иного вида оборудования зависит в первую очередь от индивидуальных эксплуатационных условий.

На данный момент популярны пневматические пеллетные горелки Общемаш

Устройства такого типа включают в себя несколько механизмов, за счет которых производится поставка гранул. Первый из них функционирует с помощью пневматической системы. Второй механизм оснащается специальным инструментом – шнеком. Безопасность в системе обеспечивается за счет конструкции канала, установленного снизу вверх, по которому происходит подача гранул.

Автоматические устройства имеют одно серьезное преимущество – пожаробезопасность. Такие приборы применяются в технике разных производителей. Например, они интегрируются в котлы Теплодар. Пеллетные горелки, отзывы о которых преимущественно положительные, имеют довольно высокую стоимость. Цена некоторых моделей превышает 150 тыс. руб. Более бюджетные варианты можно приобрести за 60-80 тыс. руб.

Конструкция пневматического типа отличается максимальной безопасностью. Это объясняется тем, что система подачи гранул доставляет топливо небольшими порциями. Таким образом, оно не задерживаются в связном канале. Для такой горелки существует возможность установки габаритного бункера, который не нуждается в частых загрузках. При желании устройство такого типа можно купить. В настоящее время большой популярностью пользуются пневматические пеллетные горелки Общемаш.

Подающие механизмы, относящиеся к шнековому типу, включают в себя два главных узла. С помощью первого шнека производится забор гранулированного топлива из бункера. Работа данного прибора позволяет переправить пеллеты в другой приемник. После этого второй шнек направляет сырье непосредственно в горелку.

Автоматические пеллетные горелки отличаются высокой пожаробезопасностью

Недостатком устройств, подача топлива в которых выполняется принудительно, является их энергозависимость. В случае отключения электричества работа горелки прекращается.

Гравитационная пеллетная горелка: особенности конструкции

Устройства такого типа, функционирующие на пеллетном топливе, имеют другой принцип действия подачи гранул. Сразу стоит сказать, что такие агрегаты являются более удобными в обращении. Главное преимущество гравитационного механизма заключается в том, что он не требует обязательного подключения к электросети.

Пеллеты в этом случае располагаются в бункере и могут поступать в связной канал под действием собственного веса. Существует несколько популярных отечественных компаний, занимающихся выпускам подобных агрегатов (Пеллетрон, Бегемот). Пеллетная горелка такого типа запускается очень просто – с помощью изменения расположения заслонки

Важно помнить, что на дымоходе установлен регулятор тяги, который также можно настроить

Гравитационные пеллетные горелки можно использовать без подключения к электросети

КПД у гравитационных устройств несколько ниже, чем у аналогов, функционирующих за счет принудительной подачи гранулированного топлива. Установка пеллетной горелки такого типа не является сложной задачей. Полное ее подключение можно выполнить всего за несколько часов.

Для того чтобы увеличить показатели пожаробезопасности данного прибора, многие производители устанавливают на него специальные заслонки. Они оснащаются термическими датчиками, которые в случае попадания пламени в канал, соединяющийся с бункером, срабатывают и перекрывают проход.

Как сделать пеллетную горелку своими руками

Помимо дров и угля есть другие виды твердого топлива, доступные многим домовладельцам. Это древесные гранулы, опилки, шелуха семечек, отходы обработки зерновых. Из-за их сыпучей структуры сжигать такое топливо классическим способом неудобно и малоэффективно.

Получить больше тепла и автоматизировать процесс можно, установив на котел специальное горелочное устройство. Последние имеются в продаже, но они приспособлены для работы на пеллетах.

Чтобы сжигать шелуху и мелкие опилки, потребуется дополнительное устройство, одно из решений — пеллетная горелка, изготовленная своими руками.

Пеллетная горелка своими руками

Строение изделия и назначение его элементов

Задача любого горелочного устройства – создать мощный ровный факел пламени для нагрева водяной рубашки котла, интенсивность которого можно регулировать.

В этом отношении конструкция пеллетной горелки преследует ту же цель и представляет собой небольшую камеру сгорания в виде аэродинамической трубы, в которую подается топливо и нагнетается воздух.

Для подачи гранул или шелухи используется шнековый конвейер, а топливо в него попадает из загрузочного бункера. Объем последнего определяет длительность работы установки. Воздух в зону сжигания поступает принудительно от вентилятора – нагнетателя.

Шнековый конвейер

Камера сгорания может быть как прямоугольного, так и круглого сечения. Последняя встречается чаще, так как она проще в изготовлении.

Если рассмотреть чертежи конструкции пеллетной горелки, то в камере круглой формы надо установить плоский поддон для горящего топлива, а сама она прикреплена к фланцевой плите, которая прилегает к фронтальной плоскости котла снаружи.

Наружная часть устройства состоит из шнекового конвейера с верхним входным патрубком, через который внутрь попадает топливо из бункера. Второй элемент – это вентилятор, установленный под шнеком и подающий воздух в нижнюю часть камеры.

Механизм пеллетной горелки

Сыпучие виды твердого топлива после сгорания образуют очень мало отходов в виде летучего пепла, поэтому устройство пеллетной горелки предусматривает ее самоочищение от потока воздуха, подаваемого нагнетателем. В результате весь пепел скапливается в зольнике, который нужно чистить не чаще 1 раза в неделю.

Описание рабочих режимов

Сам принцип работы пеллетной горелки заключается в следующем: порция топлива попадает в камеру, оно поджигается и включается минимальная подача воздуха. По мере того как топливо разгорается и камера прогревается, воздух нагнетается больше. В результате возникает устойчивый ровный факел пламени, греющий теплообменник с водой.

В заводских горелочных устройствах процесс автоматизирован полностью, розжиг обеспечивается электрическим элементом накаливания, его работу контролирует фотодатчик. Количество воздуха и пеллет, подаваемых в камеру, регулирует электронный блок, получая сигналы от датчиков температуры и давления.

Разобраться в работе устройства поможет схема пеллетной горелки.

https://www.youtube.com/watch?v=pkvWhUl1Nws

Топливо в виде древесных гранул или шелухи семечек может подаваться в шнек для пеллетной горелки различными способами:

  • Традиционный способ – это подача пеллет из отдельно стоящего бункера больших габаритов, чтобы его вместительности хватало не менее чем на 7 дней работы котла, который раз в неделю нужно чистить. Из бункера топливо перемещается к горелочному устройству дополнительным шнековым конвейером необходимой длины.
  • Более простой подачей топлива может быть оборудована гравитационная пеллетная горелка, выполненная своими руками. В ней шелуха и гранулы под собственным весом ссыпаются в шнек из бункера, установленного прямо над горелочным устройством, а тот подает нужное количество в камеру сжигания. Тогда запас хода котла будет составлять от 1 до 3 суток в зависимости от интенсивности работы.

Подобрать материалы для изготовления устройства несложно. Учитывая температурный режим работы камеры сгорания, для нее лучше взять трубу из жаропрочной стали с толщиной стенки не менее 4 мм. Фланцевая пластина, с помощью которой самодельная пеллетная горелка крепится к корпусу котельной установки, может быть сделана из стали обыкновенного качества толщиной 3 мм.

Подающий конвейер есть возможность приобрести в сборе, а можно изготовить самостоятельно из обычной трубы, поместив в нее шнек. Для вращения подбираются низкооборотный электродвигатель, редуктор и подшипники. Вентилятор надо купить и закрепить на пластине, подготовив для него посадочное место.

Саму пластину нужно изготавливать, изучив чертежи пеллетной горелки, и в зависимости от конструкции дверцы котла.

Детали пеллетной горелки

Электроника горелки.

Как я уже писал, вся электроника питается от отдельного БП. Поэтому все цепи управления горелкой изолированы от сигналов ЦП оптронами. .
Исходник разводки подлежащий корректировке
Верхняя часть схемы — это датчик пламени. В качесве датчика использован фоторезистор (марку укажу позже).
Нихняя часть схемы — это управление турбиной наддува. Управление осуществляется двумя сигналами низкого уровня. Если на обоих входах единицы, то турбина выключена. При подаче низкого (по сравнению с +12 ЦП) уровня на вход «малый ход» на турбину подаётся полное напряжение питания через полевой транзистор. Этот режим используется при продувке остатков горения в горелке перед очередной загрузкой и розжигом.

Достоинства и недостатки

Оборудование обладает рядом преимуществ:

  • Пеллеты являются безопасным топливом по сравнению с газом и электричеством;
  • Позволяет значительно снизить затраты на отопление помещения по сравнению с использованием электрических котлов. При этом пеллетные установки более затратные, чем газовое оборудование, однако не стоит забывать, что провести газ и приобрести газовые баллоны можно не всегда;
  • Самодельные установки гарантируют высокий КПД – 95%. Некоторые магазинные установки имеют более 97%;
  • Применяются не только для обогрева помещения, но и для получения горячей воды;
  • Нет правил для транспортировки и хранения топлива. Находясь вблизи человека, пеллеты не вызывают аллергических реакций, и нет токсичных испарений при горении;
  • Топливо доступно для приобретения. Владельцы оборудования жаловались на недостаток топлива и необходимость подготовки запаса пеллет с зимы при появлении устройств, теперь нет необходимости хранить большой объём гранул дома, купить при необходимости их можно повсеместно;
  • Цена на пеллеты в среднем находится на одном уровне, в отличие от газа и электричества, тарифы на которые периодически испытывают сезонные колебания;
  • Монтаж устройства не требует особых навыков, и не нужно согласовывать установку в уполномоченных органах;
  • После сгорания пеллет образовывается естественная минеральная зола, которая не требует соблюдения особых правил при утилизации.

Вместе с достоинствами и подобного оборудования выделяют и ряд недостатков:

  • Высокая стоимость готового магазинного оборудования. Несмотря на популяризацию устройств в последние годы и некоторое снижение цен, пеллетные котлы до сих пор стоят дороже, чем аналогичное по мощности газовое или электрическое оборудование;
  • Оборудование нуждается в постоянном уходе (особенно устаревшие модели). Пользователю придётся раз в неделю прочищать от скопившейся золы зольник и тепловой обменник. В современных моделях очистка предусмотрена на автоматическом уровне;
  • При отсутствии автоматической подачи топлива пользователю приходится загружать пеллеты в бункер в ручном режиме;
  • Необходимо обеспечить условия минимальной влажности в помещениях, в которых будут храниться пеллеты в ожидании использования;
  • Импортное оборудование практически на рассчитано на условия суровой отечественной зимы, в результате чего часто возникают поломки и неисправности;
  • В отдалённых районах топливо на зиму до сих пор приходится запасать из-за нестабильности поставок.

Устройство и принцип работы пеллетных котлов

Чтобы смонтировать самостоятельно подобную твердотопливную установку, нужно будет хорошо потрудиться, а для начала разобраться, как она работает и из чего состоит. Сердцем пеллетного агрегата является горелочное устройство, что выполняет практически все основные функции и связано с контроллером котла, действуя по его командам. Горелки, предназначенные для сжигания пеллет, бывают двух типов:

  • ретортные;
  • факельные.

Разница между ними заключается в следующем. Ретортная пеллетная горелка представляет собой чашу (реторту), наполняемую снизу топливом посредством шнека, а воздух в зону горения подается вентилятором через отверстия, расположенные по бокам чаши. При работе столб пламени направлен вверх, что должна учитывать конструкция котла.Факельное горелочное устройство – это труба, она же – камера сгорания, где с одного торца происходит шнековая подача пеллет, а из другого выходит мощный факел пламени, направленный горизонтально. Это достигается нагнетанием воздуха в камеру с той же стороны, что и топлива.

В дальнейшем мы будем рассматривать работу агрегата с факельной горелкой, поскольку для нашей цели данная конструкция подходит лучше. Итак, камера сгорания в виде трубы находится внутри котла, а наружная часть горелки состоит из корпуса с подающим шнеком и вентилятором для нагнетания воздуха. Для функционирования электрического розжига и поддержания пламени в конструкцию также входит плата управления, фотодатчик и элемент накаливания. В верхней части корпуса находится патрубок топливоподачи.

Процесс происходит так: по команде контроллера шнек подает в камеру небольшое количество пеллет и останавливается. Включается элемент накаливания и одновременно с ним вентилятор, вызывая возгорание топлива. Появление устойчивого пламени фиксирует фотодатчик, и извещает об этом блок управления, а тот выключает элемент накаливания. Дальше начинается работа в обычном режиме, шнековый конвейер возобновляет подачу, а вентилятор нагнетает требуемое количество воздуха. По команде того же контроллера в горелку через патрубок насыпаются пеллеты, перемещаемые туда из загрузочного бункера внешним шнековым конвейером.

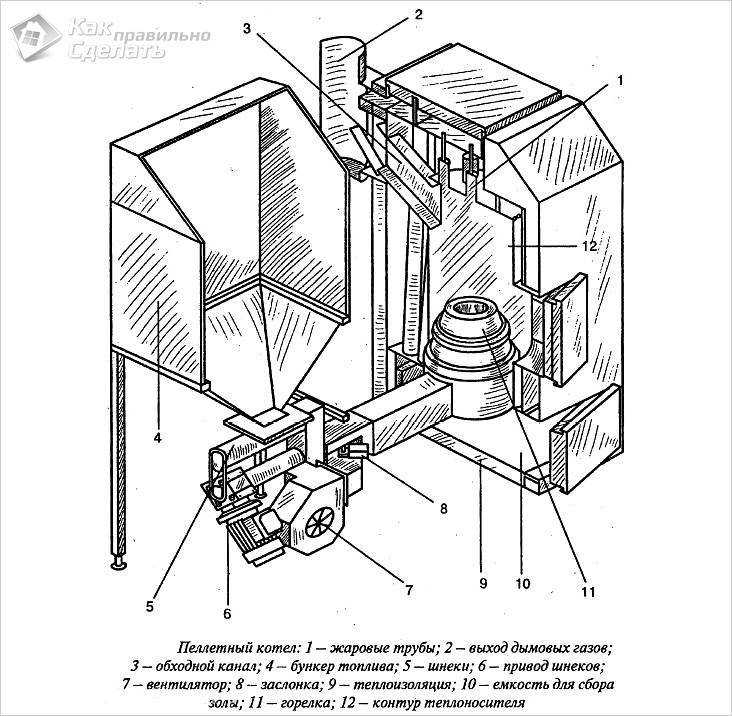

Теперь стоит рассмотреть устройство пеллетного котла в целом. Конструкция корпуса агрегата типична для всех твердотопливных установок, она представляет собой внутреннюю камеру из стали либо чугуна, заключенную во внешний кожух, заполненный водой, — водяную рубашку. Для отбора теплоты у дымовых газов конструкцией может быть предусмотрено 2 типа теплообменников:

  • жаротрубный;
  • водотрубный.

В водотрубном теплообменнике теплоноситель протекает через трубы, омываемые продуктами горения и передающие ему свое тепло. Но такое устройство нечасто встречается в твердотопливных котлах, обычно в них все наоборот: дымовые газы проходят сквозь трубы, отдавая энергию горения водяной рубашке, это и есть жаротрубный теплообменник. Чтобы работа котла была эффективной, теплообменник делается двух – или трехходовым. Это значит, что дымовые газы, проходя по жаровым трубам, дважды или трижды меняют свое направление на противоположное, делая 2 или 3 хода. Это позволяет отдать им максимум тепла водяной рубашке, а на выходе в дымоход получить температуру не более 150 ºС.

Рабочий процесс происходит так: горелка сжигает топливо и нагревает стенки камеры, а те прогревают теплоноситель. В свою очередь, продукты горения под воздействием естественной тяги и работы вентилятора проходят сквозь жаровые трубы, также отдавая теплоту водяной рубашке, и выбрасываются в дымоход. Интенсивность горения управляется контроллером по сигналу датчика температуры, погруженного в теплоноситель на выходе из агрегата. В том и заключается принцип работы пеллетных котлов, чтобы автоматически регулировать процесс сжигания и по необходимости увеличивать или уменьшать подачу топлива и воздуха в горелку.

Установка

Пеллетные котлы необходимо монтировать с соблюдением определенных требований к месту установки.

Выбираем место

Лучше устанавливать агрегат в отдельном помещении из-за внушительных габаритов. Оптимальным вариантом можно назвать комнату с температурой не ниже +10 °C.

Установка за пределами здания нежелательна. Однако при размещении оборудования на улице или в гараже следует расположить трубы под землей ниже уровня замерзания для уменьшения теплопотерь.

Подготовка пола и стен

Необходимо выровнять пол в том месте, где будет монтироваться оборудование. Площадка должна быть достаточно прочной, чтобы выдержать вес самого устройства и бункера с гранулами. На стенах и полу следует закрепить негорючие пластины. Около аппарата обязательно предусматривается место для пеллет.

Вентиляция и дымоход

Монтируем вентиляцию и дымоход, изготавливаемый из негорючего материала. Последний, как правило, выводится на крышу, выступая над ее поверхностью минимум на полметра. Его следует защитить от осадков и утеплить.

Сечение труб дымохода должно быть больше диаметра отверстия, предназначенного для отвода отработавших газов из оборудования.

Устанавливаем оборудование

Подготовив площадку, устанавливаем сам аппарат. Устанавливаем и подключаем горелку, бункер, шнек и пульт автоматического управления. Коммуникации к оборудованию подсоединяем через шаровые краны.

Это облегчит обслуживание системы. Желательно установить фильтры. После подключения всех элементов, производят пробный пуск отопительной системы.

Достоинства и недостатки

Прежде чем делать или покупать пеллетную горелку, придется внимательно изучить характеристики такого оборудования. Оно существенно дешевле, чем рассчитанные на газ устройства. Также стоит отметить отличные перспективы автоматизации устройств. Запуск горения и последующий контроль огня происходят автоматически, без участия человека. В любых современных моделях предусматривается надежная защита от избыточного количества горючего.

Установить, а при необходимости и демонтировать, пеллетную горелку несложно. Она имеет обычно встроенные средства самодиагностики, облегчающие поиск неполадок. Совершенно исключено самопроизвольное воспламенение топлива в горелке, за его профилактику отвечает особый блок. Бункера современных устройств поддерживают автономную работу в течение 30 суток. Также стоит отметить, что:

  • топить пеллетами дороже, чем обогреваться газом;
  • импортные версии могут быть не рассчитаны на зимние условия в ряде российских регионов;
  • гранулированное горючее не взрывается, как природный газ;
  • зольность сгорания невелика;
  • получаемая зола может быть использована в качестве удобрения;
  • применение таких устройств не требует согласований;
  • хранить пеллеты можно в любом удобном месте — для них не нужно строить отдельное помещение.

Строение изделия

Рассмотрим, из каких основных частей состоит самодельная пеллетная горелка. Ее задача – обеспечить равномерное сжигание топлива и стабильность пламени, благодаря которому происходит нагрев водяной рубашки котельного агрегата

Особое внимание уделяется возможности регулировки интенсивности горения

Пеллетная горелка состоит из следующих элементов:

  • камера сгорания (в виде трубы круглого или прямоугольного сечения);
  • загрузочный бункер для топлива;
  • шнековый конвейер для подачи сыпучего топлива;
  • вентилятор для нагнетания воздуха в камеру сгорания.

От объема загрузочного бункера зависит, насколько часто придется обслуживать котел, работающий в автоматическом режиме. Работа вентилятора-нагнетателя регулируется электронным блоком управления – интенсивность подачи воздуха влияет на скорость сгорания топлива.

Для работы электронного блока, вентилятора и шнекового конвейера требуется электричество, поэтому данное горелочное устройство является энергозависимым.

Принцип работы

Пеллетная печь оборудуется горелкой, которая работает по следующему принципу:

  1. Первая порция топлива, поступившая в камеру сгорания, поджигается при минимальной подаче воздуха.
  2. В процессе горения первой порции топлива подача воздуха увеличивается, пламя усиливается и прогревает камеру сгорания.
  3. Начинается подача топлива небольшими порциями, стабилизируется наддув воздуха, факел пламени становится ровным.
  4. Работа горелки в стабильном режиме позволяет экономно расходовать топливо и эффективно нагревать водяную рубашку котельного агрегата.

Особенности конструкции

Камера сгорания из круглой или квадратной трубы внутри имеет поддон для горящего топлива, а сверху – патрубок со шнековым конвейером для дозированной подачи опилок, гранул или другого мелкофракционного энергоносителя. Камера крепится к фланцевой плите, которая прилегает снаружи к фронтальной плоскости котельного агрегата.

Естественный приток воздуха не дает возможности сжигать топливо в подходящем режиме, поэтому устанавливается вентилятор, превращающий камеру сгорания в аэродинамическую трубу.

Сухое сыпучее топливо при оптимальной подаче воздуха сгорает практически без остатка. Небольшое количество пепла поток нагнетаемого воздуха уносит в зольник – то есть, камера сгорания в процессе работы самоочищается. Удалять пепел из зольника требуется раз в 7-10 дней – периодичность зависит от интенсивности накапливания несгоревших остатков. При повышенной влажности топлива очищать зольник приходится чаще.

Организация подачи сыпучего топлива в самодельную пеллетную горелку осуществляется двумя способами:

  • В помещении устанавливается бункер больших размеров, в который загружается топливо на 7-10 дней непрерывной работы котла (именно с такой периодичностью требуется очищать зольник горелки). Для подачи топлива в патрубок горелки требуется смонтировать шнековый конвейер, длина которого зависит от расстояния между бункером и котлом.
  • Бункер монтируют непосредственно на пеллетную горелку, чтобы сыпучее топливо попадало в шнек горелочного устройства под своим весом. Гравитационная пеллетная горелка проще и дешевле в изготовлении, но обслуживать ее придется чаще – обычно используется бункер, объема которого хватает на 1-3 дня работы котла.

Положительные особенности

Горелка на опилках своими руками – устройство, которое помогает расширить функциональные возможности обычного твердотопливного котла. Ее установка позволяет экономить дрова и уголь, если доступны недорогие либо бесплатные отходы деревообрабатывающего производства или растениеводства. Такой подход значительно сократит общие расходы на отопление частного дома, дачи или гаража.

Пеллетные горелочные устройства имеют ряд преимуществ, в число которых входит:

  • экономное расходование топлива;
  • минимальное количество золы и вредных выбросов в атмосферу за счет оптимизации режима горения – топливо и горючие газы сгорают практически полностью;
  • небольшая потребность в обслуживании – топливо закладывается не чаще одного раза в сутки, зольник очищается не чаще одного раза в неделю, работа агрегата автоматизируется.

Устройство пеллетной горелки

Рейтинг
( Пока оценок нет )
Понравилась статья? Поделиться с друзьями:
Сам Себе Строитель
Добавить комментарий

Adblock
detector
