Водяной теплый пол

Всё о водяном тёплом поле: принцип работы, использование, преимущества и недостатки, пошаговая инструкция по самостоятельной установке, видео руководство.

Схемы водяных контуров

Пред началом работ по самостоятельному сооружению водяных тёплых полов в частном доме, требуется продумать схему укладки элементов нагрева.

Есть два основных варианта расположения труб на бетонной поверхности:

«Змейка» — это наиболее простая монтажная схема для обустройства в частном доме водяных полов. Минусом данного способа является температурная разница теплоносителя в момент входа и выхода, поэтому вторая часть трубопровода будет менее теплая. Трубы укладываются параллельно стенам в виде петель.

«Улитка» — положительная сторона данного способа в способности равномерно распределять тепло, но укладывать нагревательный элемент самостоятельно по такой схеме сложнее. Контур тёплого пола располагается по спирали от стенок к центру, и обратно.

Для повышения эффективности пола и экономии материала, хозяевам коттеджей лучше сделать комбинированную конструкцию тёплого пола. Заключается она в размещении магистрали в центральной части комнаты «улиткой», а по периметру «змейкой». При правильно произведённом расчёте укладочного шага, температура будет оптимально комфортной.

Схема с трехходовым клапаном

Подключение к системе отопления в частном доме тёплого пола, чаще осуществляется именно с использованием трёхходового клапана. Для сооружения такой конструкции нужно иметь:

  • радиаторы отопления, с уровнем нагрева теплоносителя до 70 — 80 градусов;
  • контуры тёплого пола, с водой нагретой до 40 С.

Главная задача — как остудить воду идущую из радиатора до нужного градуса. Эту проблему можно решить используя трёхходовой термостатический поршень. Устанавливается он на трубе подаче, а после него монтируется циркуляционный насос. В процессе, горячая вода смешивается с остывшей, которая поступает из трубы обратки тёплого пола, до получения нужного температурного уровня.

Однако, у такой комбинированной конструкции отопления есть один минус — невозможность регулировки потока поступления отработанного теплоносителя. Это приведёт к периодической подаче в контур то чрезмерно горячей, то холодной воды. Данный недостаток влияет на эффективность работы пола.

Перепады частично можно компенсировать с помощью бетонной стяжки. Но рассчитать оптимальную толщину бетонного слоя сложно.

Нельзя не сказать и о плюсах этого способа:

  • простота монтажа;
  • приемлемая стоимость оборудования.

Такой вариант оправдан при небольшом размере частного дома. Кроме того, использование трёхходового вентиля позволяет собирать данную конструкцию своими рукам.

Указания по монтажу теплых полов

Если вы утрясли все вопросы, касающиеся укладки «пирога» и выбора схемы подключения, можно переходить к заливке нагревательных плит. Для начала выясните необходимую тепловую мощность контуров, диаметр и расстояние между трубами, пользуясь нашей инструкцией.

Перед монтажом выровняйте поверхность и тщательно уберите мусор. При устройстве стяжки на грунте подготовьте утрамбованную песчаную подушку или подбетонку толщиной 4 см. Технология заливки монолитного теплого пола выглядит так:

  1. Выполните гидроизоляцию из полотен пленки, раскладываемых по всей площади комнаты с нахлестом 100—150 мм. Стыки качественно проклейте скотчем, по краям сделайте напуски на стены высотой до уровня будущего чистого пола.
  2. Нижнюю часть стен, контактирующую со стяжкой, оклейте демпферной лентой по всему периметру, как показано на фото. Напуск гидроизоляционной пленки должен остаться сверху полосы.

    К стенам клеится демпферная полоса, а между монолитами устраивается деформационный шов

  3. Плотно уложите теплоизоляционные плиты впритык друг к другу. Раскатывая бухту и выпрямляя трубу, разложите петли греющих контуров с нужным шагом. Фиксация трубопровода к утеплителю производится пластиковыми скобами с интервалом 35—40 см.
  4. Выведите концы петель к месту подключения – коллектору или магистралям радиаторного отопления. Перед окончательной сборкой схемы контур заполните водой, выгоните воздух и проверьте герметичность давлением 3—4 Бар.

Оставив петли наполненными водой (чтобы не всплывали и не сминались под весом бетона), сделайте цементно-песчаный раствор из готовой сухой смеси для полов и залейте стяжку. Продолжайте работы спустя примерно 4 недели – столько требуется для полного затвердевания. Технология монтажа настильной системы теплого пола без цементной стяжки подробно описывается в другой нашей публикации.

Отсутствие гидравлического испытания системы после ее монтажа

Это самая распространенная ошибка. Систему отопления в процессе монтажа своими руками рекомендуется проверять несколько раз. При установке новой системы отопления в доме или при капитальном ремонте, опрессовку следует делать несколько раз. Первый раз она производится в тот момент, когда только смонтировали систему. Второй раз опрессовку следует производить после установки гипсокартона в том же помещении, где устанавливаем теплые полы. Третья опрессовка происходит после выполнения черновых отделочных работ. Желательно ее выполнить до момента укладки плитки, поклейки обоев, установки плинтусов.

Читайте так же:

Подключение от радиатора

Запитывать тёплый пол от радиатора, работающего как от центрального отопления, так и от автономного котла (как выбрать, расчет мощности, схемы подключения котла) — это наиболее простой способ. Произвести подключение можно путём прямого соединения концов контура к подающей трубе батареи и обратки, предлагаем ознакомиться с различными схемами подключения.

Надлежащую работу прибора, при таком методе подключения тёплого пола, можно добиться:

  • если общий котёл имеет автоматическую возможность поддерживать температуру в системе;
  • если размер обогреваемого помещения максимум 10 м2;
  • при наличии мощного насоса для обеспечения циркуляции жидкости;
  • если каждый радиатор оснащён отдельным коллектором.

Данное подключение тёплого пола в частном доме не считается лучшим вариантом, так как:

  1. Движение воды осуществляется по более лёгкому пути, то есть по основной магистрали и батареям. А вот по петлям тёплого пола скорость циркуляции жидкости будет намного ниже, это приведёт к снижению температуры.
  2. Если увеличить температуру в системе, то поверхность полов будет перегреваться.

Альтернативным решением в этой ситуации является установка терморегулирующего клапана.

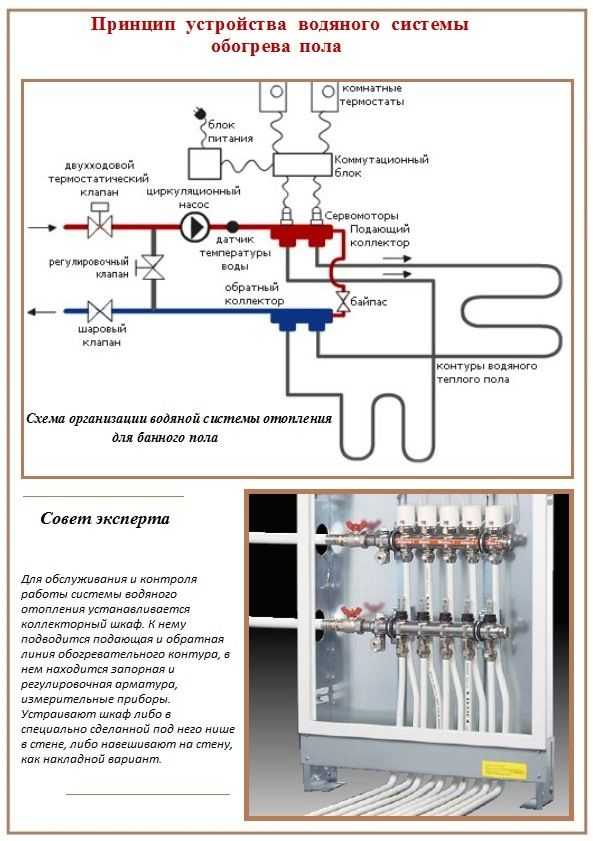

Особенности устройства водяного обогрева

Теплый пол – это система труб, уложенных по удобной для владельца дома схеме. По ним от котла перемещается нагретый теплоноситель. Его температура регулируется с помощью термостатов. Остывший теплоноситель возвращается к котлу, и процесс возобновляется.

Разные потоки теплоносителя объединяются с помощью коллекторов – узлов управления отоплением. Комплектующие системы во многом зависят от схемы монтажа труб теплого пола и особенностей подключения контуров в коллекторе.

Как правило, приходится покупать циркуляционные насосы, разнотипные клапаны, оборудование для автоматизации работы системы отопления. Если трубы укладывают под бетон, то потребуются дополнительные стройматериалы, арматурная сетка.

Особенно тщательно нужно выбирать трубы, т.к. от их качества и надежности зависит срок эксплуатации системы. Обычно используют металлопластиковые и ПВХ-трубы. Оба вида изделий долговечны и практичны, но в большинстве случаев владельцы домов отдают предпочтение первому варианту.

Металлопластиковые трубы считаются более надежными. Они хорошо гнутся, принимают любую форму

Немаловажное достоинство – приемлемая цена. Поскольку на обогрев 1 м.кв

пола нужно не менее 6-7 м. труб, их стоимость существенно влияет на общую сумму расходов.

Подробное устройство системы теплого пола описано в видеоролике ниже:

Требования к монтажу теплого пола

  • Перед началом укладки труб требуется тщательно подготовить основание. Поверхность должна быть идеально ровной, что обеспечит в будущем равномерный прогрев пола и, соответственно, помещений.
  • Помимо материалов, необходимых для монтажа самой системы, необходимо приобрести тепло- и гидроизоляцию. Ее настилают на черновой пол перед укладкой труб.
  • Петли укладки делают единой трубой сечением 16, 17, 20 мм. Это необходимо для предотвращения протечек на стыках.
  • Если теплый пол монтируют под стяжку, то запуск системы следует отложить до полного застывания материала – 4 недели. После этого систему запускают, а температуру теплоносителя постепенно увеличивают. На запуск системы на полную мощность потребуется 2-3 суток.
  • Расчетную температуру внешней поверхности пола регулирует СНиП 41-01-2003. Она в среднем должна составлять 26 градусов для помещений, где постоянно пребывают люди, и 31 градус – там, где люди не присутствуют постоянно и есть потребность в особом температурном режиме.
  • Максимальная температура теплоносителя – 55 градусов. Система должна быть спроектирована и смонтирована так, чтобы не было существенных перепадов температур в отдельных зонах пола. Допустимая разница – 5-10 градусов.

Толщина слоя теплоизоляции зависит от расчетной тепловой нагрузки. Чем она больше, тем толще должен быть теплоизоляционный слой

Способы обустройства – бетонный и настильный

Бетонный способ монтажа надежен и эффективен, т.к. готовая система отличается наилучшей теплоотдачей, которая полностью покрывает теплопотери. Возможна работа отопления в широком температурном диапазоне.

Бетонная система способна выдерживать нагрузки 500 кг на 1 м.кв, что позволяет монтировать ее в помещениях любого типа, включая жилые и производственные. Срок ее эксплуатации может превышать 50 лет.

Настильный способ применяется, если трубы монтируют под деревянное или полистирольное покрытия. Монтаж осуществляется без «мокрых» процессов, благодаря чему работы можно выполнить быстрее, ведь не приходится ждать высыхания строительных смесей.

Сначала укладывают гидро-, теплоизоляцию, периметр комнат отделывают клейкой демпферной лентой. При расчете теплоизоляционного слоя необходимо учитывать все теплопотери. Утеплитель монтируют по всей поверхности пола

Трубы укладывают сверху на теплоизоляцию, закрепляют скобами, дюбель-крюками, хомутами или крепежными планками. Идеальный вариант – использование готовых теплоизоляционных плит, в которых заранее предусмотрен крепеж.

Сверху укладывают армирующий слой, после него – несущий. В качестве финишного покрытия лучше всего выбрать керамическую плитку, натуральный или искусственный камень, ламинированный паркет.

В результате получается греющий «пирог», толщина которого может достигать 10-15 см в зависимости от сечения труб, толщины слоев тепло- и гидроизоляции, чистового покрытия.

https://youtube.com/watch?v=WGtQeIfuoiI

Как сделать теплый пол по грунту при высоком уровне грунтовых вод

При высоком уровне грунтовых вод необходимо не только правильно расположить слои теплого пола

Очень важно при этом организовать отведение воды от фундамента.. Для полов по грунту с теплым водяным полом, уровень которого располагается ниже прохождения грунтовых вод, необходимо обустроить дренаж

В этом случае ниже уровня пола не меньше 30 см делают дренажную систему. На дно насыпают речной песок или свободный грунт в смеси со щебнем.

Для полов по грунту с теплым водяным полом, уровень которого располагается ниже прохождения грунтовых вод, необходимо обустроить дренаж. В этом случае ниже уровня пола не меньше 30 см делают дренажную систему. На дно насыпают речной песок или свободный грунт в смеси со щебнем.

Материал насыпают послойно не больше 10 см, каждый слой обильно смачивают водой и тщательно утрамбовывают. В большинстве случаев бывает достаточно трех слоев, но при необходимости можно засыпать больше. Поверх песка или грунта укладывают геологический текстиль, который препятствует проникновению воды к слоям теплого пола. Геотекстиль является современным материалом, характеризующимся высокой прочностью на разрыв, устойчивостью к повреждению грызунами. Кроме того он способен компенсировать механические нагрузки, которые будут оказываться на теплый пол по грунту в частном доме.

Преимущества

Применение полового отопления в квартирах и особенно в частных домах имеет много преимуществ по сравнению с обычным радиаторным. Первое из них и, пожалуй, самое главное – это максимально комфортный климат в доме. Равномерное прогревание воздуха в помещении через всю поверхность пола практически полностью исключает риск появления простудных заболеваний. Тепло, исходящее от нее, не дает переохлаждаться ногам.

Теплый пол водяной дает возможность расширить пространство помещения за счет удаления радиаторов из-под окон. Эта система полностью скрыта под настилом, не занимает места, а также позволяет сделать окна во всю стену.

Она может существенно снизить эксплуатационные затраты, так как уменьшение температуры на 2 или 3 градуса не повлечет за собой какого-либо физического дискомфорта. Кроме того, система отопления «теплый пол» равномерно прогревает все помещение, не создавая при этом охлажденных или перегретых зон.

Следующим преимуществом является отсутствие так называемых конвекционных потоков. Радиаторная система отопления действует таким образом – нагревается воздух, который поднимается и остается под потолком, а когда остывает у противоположной стены, то опускается к полу. Так происходит постоянный воздушный круговорот, поднимающий и переносящий много мелкой пыли.

Нужно отметить, что теплый пол водяной является чрезвычайно надежной и безопасной системой с точки зрения эксплуатации. Достаточно простая конструкция и хорошо отработанная технология создания и монтажа позволяет служить ему верой и правдой сроком не менее 50 лет, и это без дополнительного эксплуатационного обслуживания.

Схема с насосно смесительным узлом

Эта схема тоже относится к комбинированным системам, когда у вас одновременно есть и радиаторы, и теплый пол.

Однако здесь вместо 3-х ходового клапана, применяется более дорогой насосно-смесительный узел.

По факту, здесь также подмешивается остывшая обратка к основной котловой подаче. Но благодаря балансировочному клапану, остывшую воду можно подмешивать в определенных дозах и заданных пропорциях.

Этим вы обеспечите точно заданную температуру теплоносителя, поступающего в трубки ТП через коллектор.

Это наиболее эффективная и самая комфортная схема. Сам насосно-смесительный узел может быть собран в различных вариациях.

В зависимости от ваших потребностей и финансовых возможностей в него могут быть включены следующие компоненты:

Рекомендации по устройству отапливаемого пола на систему с естественной циркуляцией

Водяной пол соединяют с отопительной системой, в которой теплоноситель проходит самотеком, по существующим схемам.


Схема подключения

Чтобы подсоединить трубы водяного пола, надо установить хотя бы один регулировочный вентиль с диаметром в три четверти. С его помощью происходит регулировка температуры пола.

Для устройства водяного тёплого пола применяют металлопластиковые трубы 16 мм – у них максимальная теплоотдача. При этом шаг монтажа трубопровода составляет 200 мм.

Для постоянной работы обогреваемого напольного покрытия врезают в существующую отопительную систему циркуляционный насос 25 на 40 (25 на 60) на подающей трубе от отопителя (котла). Делают это по обычной байпасной схеме, устанавливая отсекающие вентили дюймового диаметра, встраивая обратный клапан, перекрывающий при функционирующем насосе подающий трубопровод.


Модуль обогреваемого пола возле дверей

Монтаж контура водяного пола начинают с обустройства модуля обогреваемого пола. Выбирают место возле двери с открывающей стороны. На высоту в 1000 мм от пола делают углубление в стенке или гипсокартонный каркас. Выполняют штробу для пола 50 на 50 мм.

Модуль возможно сделать самостоятельно, взяв щиток для монтажа электричества высотой 300 мм. Туда устанавливают по направлению вверх прямой клапан радиаторный под термоголовку. Внизу крепятся фитинги для труб. Сверху монтируют отвод в полдюйма с резьбой внутри и снаружи. На отвод накручивают тройник, а сверху устанавливают воздухоотвод. Такую конструкцию устанавливают в щиток, подключают контуры теплого пола, а модуль – к подаче на котел.

Зная некоторые особенности обустройства отопительных систем, учитывая меры безопасности, вполне возможно установить теплый пол в конструкцию с естественной циркуляцией теплоносителя.

Средняя оценка

оценок более 0

Поделиться ссылкой

Виды электрических кабелей

На рынке представлены следующие виды кабелей:

  1. Резистивный одножильный. Этот вариант отличается максимальной простотой и дешевизной. По жиле кабеля проходит ток, и электрическая энергия преобразуется в тепловую. Ключевой особенностью одножильных кабелей является необходимость их подключения с двух сторон – а это иногда бывает затруднительно.
  2. Резистивный двужильный. В таком варианте имеется не только нагревательная, но и токопроводящая жила. Благодаря второй жиле такой кабель можно подключать только с одной стороны – это упрощает монтаж и снижает уровень создаваемых конструкцией электромагнитных излучений.
  3. Саморегулирующийся. В этом виде кабелей основным элементом являются полимерные муфты, обеспечивающие преобразование электричества в тепло. Саморегулирующиеся кабели считаются самыми эффективными и простыми в эксплуатации, но и стоят они дороже аналогов.

Продумывая план раскладки теплых полов, нужно учесть главное правило – резистивные кабели нельзя располагать под мебелью и другими объектами, находящимися в помещении. Все дело в том, что при таком расположении кабель обязательно перегреется, и теплый пол попросту придет в негодность. Подбирая шаг укладки витков, нужно отталкиваться от требуемой мощности теплого пола и эксплуатационных характеристик самого кабеля.

Когда кабель смонтирован, необходимо установить температурный датчик в гофрированной трубке. Для установки датчика обычно подбирается место между витками кабеля, удаленное от стены на расстояние около 0,5-1 метра. Часть провода, обеспечивающая соединение термостата и температурного датчика, укладывается в вертикальной штробе.

Нормативы и ограничения

Основная особенность водяных тёплых полов — они не являются высокотемпературными. Согласно нормативам, нагрев теплоносителя в данной системе не должен превышать 55 градусов. Но на практике, стандартом считается от 35 до 45 градусов.

По нормативам, рекомендованная температура пола для частных домов или квартир:

  • кухня, спальня, гостиная — 26 градусов;
  • в помещениях, где люди находятся не постоянно (ванна, туалет, коридор) — 31.

Тёплый водяной пол — самостоятельная магистраль, которая бывает одноконтурной, двухконтурной, или даже многопетельной, поэтому конструкция нуждается в отдельном циркуляционном насосе.

Он бывает встроенным в котёл, или может располагаться отдельно. С его помощью не только осуществляется движение воды, но и производится регулировка перепада температур жидкости при входе и выходе. По нормам, допустимый перепад — 10 градусов.

Важно! При выборе насосного устройства, главное не ошибиться с мощностью. Максимально разрешённая скорость движения теплоносителя — 0,6 м/с

Опираясь на данные нормы и ограничения, можно произвести сборку тёплого пола своими руками.

Определим, подходит помещение или нет для укладки водяного тёплого пола

Водяные конструкции могут быть как основной системой отопления, так и дополнительной. Они рекомендованы чаще для индивидуального строительства. В многоэтажных домах такие полы устанавливаются редко, так как есть риск подтопления соседей снизу. Кроме того, сооружение тяжёлое и создаёт большую нагрузку на перекрытия.

Самым оптимальным решением считается установка водяной конструкции на этапе строительства здания. Хотя и в готовом доме, в процессе ремонта, обустроить такую систему подогрева полов вполне возможно, если помещение отвечает ряду требований:

  • достаточная высота потолков — ведь толщина «пирога» водяного пола достигает от 8 до 20 см;
  • соответствующий размер дверных проёмов — в высоту не меньше 210 см;
  • прочное бетонное основание — чтобы оно выдержало тяжесть цементно-песчаной стяжки, деревянные перекрытия могут не противостоять такой нагрузки;
  • ровный и чистый бетонный черновой пол — перепады более 5 мм противопоказаны, они могут ухудшить тепловую отдачу конструкции;
  • комната должна быть оштукатурена и вставлены окна;
  • уровень теплопотерь не больше 100 Вт/м2 — иначе потребуется сделать утепление.

На что следует обратить внимание, рассчитывая водяной теплый пол?

Конструкции подогрева напольных покрытий водяного типа, в сравнении с электрическими, менее затратные в процессе эксплуатации. Во многом из-за этого их выбирают чаще, особенно во время нового строительства или на этапах капитальных ремонтов. При этом подготовиться к монтажу, а также выполнить правильные расчеты для подобных систем оказывается заметно сложнее. Многие прибегают к помощи специалистов. Между тем, расчет того, как сделать тёплый пол по силам выполнить самому. Учитывать придется следующие факторы:

типы строительных материалов, каждый из которых имеет свою теплоемкость и теплопроводность;
качество остекления помещения, где многое зависит от особенностей профиля и качества установки оконных конструкций;
температурно-климатический режим региона проживания;
площадь помещения и этажность здания;
наличие основных источников отопления, если теплый пол используется в качестве дополнительной системы;
наличие стяжки и ее толщина;
состояние теплоизоляции;
стоит уделить внимание напольному покрытию, ведь в случае его неправильного выбора, эффективность всей системы может значительно снизиться. Однако об этом еще будет сказано ниже.. Предстоит рассчитать расход трубы теплого водяного пола, а он напрямую зависит от её шага
В этом поможет подготовка эскиза, визуализирующего способ укладки отопительных контуров. Длина греющих трубопроводов также влияет на эффективность инженерной системы и ее стоимость – в случае использования коротких веток достаточно установки циркуляционного насоса малой мощности

Важно также знать предполагаемый температурный режим помещений. Для приведения его параметров к норме придется утеплить ограждающие конструкции, а особенно тщательно граничные участки возле окон

Предстоит рассчитать расход трубы теплого водяного пола, а он напрямую зависит от её шага. В этом поможет подготовка эскиза, визуализирующего способ укладки отопительных контуров. Длина греющих трубопроводов также влияет на эффективность инженерной системы и ее стоимость – в случае использования коротких веток достаточно установки циркуляционного насоса малой мощности

Важно также знать предполагаемый температурный режим помещений. Для приведения его параметров к норме придется утеплить ограждающие конструкции, а особенно тщательно граничные участки возле окон

Типовые варианты укладки труб

Эффективность системы теплый пол во многом зависит от выбора способа и правильности размещения труб циркуляции теплоносителя. К примеру, для помещений малой площади идеально подходит система «змейка». В этом случае трубопровод укладывается петлями (волнами, по синусоиде) – вдоль стены и к коллектору. Монтаж не вызовет сложности, но использовать его можно только в случае, если в помещении потери тепла сокращены до минимума. Все дело в том, что температура теплоносителя при удалении от подачи коллектора постепенно снижается, поэтому комната может прогреваться неравномерно. Этого можно избежать, используя укладку контура «улиткой». В этом случае трубы от подачи и обратки размещаются параллельно, проходят вдоль стен, а затем закручиваются к центру. Таким образом, мы можем чередовать трубы с горячей и остывающей водой, а это означает, что температура поверхности пола в любой части комнаты будет примерно одинаковой.
