Особенности подсистем для вентилируемого фасада

Что собой представляет подсистема для вентилируемого фасада и для чего она нужна. Особенности устройства и монтажа своими руками. Виды применяемых материалов.

Методика расчета статических нагрузок НВФ

На сегодняшний день расчеты нагрузок производят согласно СНиП II-7-81 «Строительство в сейсмических районах», который предусматривает два подхода.

В первом случае, являющемся типовым для всех объектов, применяют линейно-спектральную методику (ЛСТ), основанную на разложении движения здания по собственным формам колебаний.

Вторая методика рассчитана на проектирование сооружений повышенной важности. Она предполагает динамический анализ синтезированных акселерограмм и составление инструментальных записей наиболее опасного ускорения основания

При расчетах также важную роль играет соотношение разных видов нагрузок. Особенностью анализа является введение существенных коэффициентов запаса, цель которых – защитить от непредвиденных рисков обрушения фасада.

Весовая нагрузка

Весовые нагрузки относятся к категории основных и значительно различаются в зависимости от применяемых отделочных материалов. Их вес может составлять от 7-8 кг/м2 до 100 кг/м2 в случае применения каменной облицовки.

Также стоит учитывать увеличение веса, вызванное высотой здания, и особенности местности, на которой расположен объект. Все эти факторы включаются в расчеты при выборе вариантов вентилируемых фасадов.

Ветровые нагрузки

Ветровые нагрузки сильно зависят от высоты сооружения, особенностей окружающего пространства и ветрового района. В особо активных зонах они могут превышать даже весовые факторы.

Расчет ветрового давления производят в соответствии с нормами СНиП «Нагрузки и воздействия», выбирая коэффициенты высоты и одного из трех типов местности.

Гололедная нагрузка

Этот параметр относится к категории кратковременных, но пренебрегать им не стоит. Нагрузка от обледенения может превышать вес самой отделки. Рассчитать ее можно либо по данным, полученным практическим путем, либо пользуясь приведенными выше нормативными документами.

Композитные панели цена

Композитные кассеты Визуализация
Алюминиевая система композит вертикальная
Расчет стоимости работ и материалов по монтажу композитных панелей Оптима
Монтаж
Наименование работ Кол-во Расход Стоимость за ед. изм. Цена
Монтаж композитных панелей с подсистемой из алюминия. 1 м2 1850        1 850,00 ₽
Итого:        1 850,00 ₽
Кронштейн несущий КН-100 0,9 0,9 76                   68,03 ₽
Кронштейн опорный КН-100 2,1 2,1 55          115,50 ₽
Профиль Тавр 50*70*1,7 мм. Алюминиевый Т-70 2,25 2,25 174                391,50 ₽
Комплектующий материал
Наименование и размер Кол-во ед. из. Стоимость за ед. изм. Цена
Расходные материалы для монтажа композитных панелей 1 м2. 150           150,00 ₽
Крепёж для подсистемы крепления (икля и салазка) 1 м2. 520           520,00 ₽
композитная панель RAL (*Любой цвет по проекту) 1 м2. 1020        1 020,00 ₽
Транспортные расходы и сборка. 1 шт. По Москве.        3 000,00 ₽
Итого:         4 690,00 ₽
Общая стоимость работ и материалов с доставкой  на м2 составляет:   6 540,00 ₽

Натуральный камень

В системе крепления вентилируемых фасадов натуральный камень с монтажными работами в торцевой пропил камня играет важную роль в отделке как основной плоскости фасада (рядовой зоны) так и отделке цоколя или входных групп. Дело в том что существует три способа его установки на подсистеме, и три типа крепления.

Варианты крепления камня

  1. Штифтовое крепление камня
  2. Пропил торцевой
  3. Кайлы
  • Вертикальная
  • Горизонтально-вертикальная
  • Межэтажная

Проектирование камня

  1. По чертежам и планам
  2. По геодезии
  3. Комбинированное

Любой тип крепления основывается на статическом расчёте системы, и подбирается исходя из веса на м2 облицовки системы. Сложные архитектурные формы камня устанавливаются исходя из проектных решений здания и его геометрии.

Бетонная плитка

В 2012 году появилась возможность разработать систему для крепления бетонной плитки и разработать систему крепления данных облицовочных материалов.

Простота и надёжность данных систем из бетонной плитки, это фактура и неповторимость цветопередачи по сравнению с кирпичного формата облицовки. Система и подконструкция крепления плиток расположена на несущих стартовых и рядных планках под бетонную плитку и позволяет проработать грамотный и качественный монтаж узлов за счёт специального фиксатора (истанцира плитки)

Система включает:

  1. Консоль несущую
  2. Планку стартовую под плитку
  3. Рядную шину
  4. Прокладка консоли
  5. Вставка горизонтальная
  6. Направляющая 65*30*1,2 мм. (С-обр.)
  7. Планка внешнего угла.
  8. Угловой элемент L-образный

Фасадные системы: разновидности

Различают подконструкции навесного фасада по материалу изготовления:

  • алюминиевая навесная вентилируемая фасадная система;
  • оцинкованная подсистема НВФ;
  • нержавеющая фасадная система.

Принципиальным отличием между этими системами служит материал изготовления. В каждом случае, это соответствующий металл. Металл- это продукт биржевой торговли. Не надо быть аналитиком, чтобы знать, что нержавейка стоит намного дороже алюминия. А алюминий несколько дороже оцинкованной стали. Стоимость за килограмм металла определяет ценообразование готового продукта. Но металл определяет не только стоимость, но и наличие физических свойств:

  1. термическое расширение;
  2. стойкость к коррозии;
  3. вес.

Выбирая между системами необходимо учитывать эти особенности.

Термическое расширение металлов

Не будем глубоко погружаться в тему расширений металлов, скажем лишь о выводах.

Алюминий расширяется в два раза сильнее стали. Поэтому алюминиевую подконструкцию нельзя монтировать фиксированным способом. Необходимо один край профиля фиксировать жестко, остальные крепления должны иметь возможность хода. Такие компенсаторы на алюминиевых системах есть – это овальные отверстия в кронштейне.

Сталь расширяется меньше в два раза, примерно. Но расширяется тоже. В стальных системах не предусмотрены компенсаторы термического расширения. Каждое крепления профиля к кроншетейну выполняется фиксированным способом – заклепкой насквозь.

И, если мы выставляли бы баллы, то оцинкованная и нержавеющая система получила бы два балла из двух. А алюминиевая – один балл. Один балл, т.к. компенсаторы расширения есть.

Стойкость к коррозии

Все металлы имеют свойство реагировать с агрессивной средой. Но разные металлы реагируют с разной скоростью. Нержавеющая система практически не реагирует и поэтому может применяться в агрессивных средах (города у моря, локально вокруг заводов, некоторые города России). Срок службы нержавеющей системы в средне агрессивных средах – 50 лет.

Оцинкованные системы, наоборот, сильно подвержены коррозии. Поэтому их красят. Но покраска не приносит супер эффект, она увеличивает срок службы в два раза, но не превышает 30 лет. Дело в том, что при соединении метизами, слой краски нарушается, металл оголяется и оттуда может начинаться коррозия.

Алюминий занимает среднюю позицию по способности противостоять коррозии. Алюминий в высоко агрессивных средах можно применять только с условием анодирования или покраски. Анодирование дорогая процедура и выполняется исключительно на заводе. Но в средне агрессивных средах алюминиевые фасадные системы можно применять без дополнительного покрытия. Срок службы алюминиевых систем в средне агрессивных средах – 50 лет, такой же как и у нержавеющий систем.

Для наглядности примера, раздадим баллы. Нержавеющая система получает три балла из трех. Алюминиевая подсистема – 2 балла, т.к. для применения в высоко агрессивных средах требует покрытия. Крашенная оцинкованная система получает один балл. Не окрашенная оцинкованная система остается без балла, т.к. ее срок службы в районе семи – десяти лет в условиях города (средне агрессивная среда).

Вес системы вентфасада

Вес влияет на возможность системы применяться на конкретном здании, с учетом заполнения стены (несет ли оно?). А также влияет на возможность применять вентфасад на высотных зданиях, и вес учитывают при реконструкции зданий с точки зрения способности фундамента выдержать дополнительную нагрузку.

  1. Стальные системы имеют вес в два раза больше алюминиевых. Примерно, 7кг/м3;
  2. Алюминиевая система весит от 3 кг/м2.

Алюминиевая система получает два балла, стальные по одному.

Стоимость подконструкции вентилируемого фасада

В зависимости от типа облицовки инеобходимого шага профилей, цена может варьироваться. Междуэтажная система стоит, примерно, в два раза дороже обычной.

Но для простоты расчетов возьмем очень средние цены за квадратный метр системы под кераомгранит.

  1. Алюминиевая система будет стоить 500-600руб/м2.
  2. Оцинкованная – 300руб/м2.
  3. Оцинкованная крашенная –  от 480- 550руб/м2.
  4. Нержавеющая (комбинированная стальным оцинкованным профилем, не полностью из нержавейки) – 600-800руб/м2.
  5. Полностью из нержавейки – от 2500руб/м2.

Баллы расставим, исходя из того, что три – максимальный балл. Оцинкованная подсистема не крашенная получит три балла. Оцинкованная крашенная и алюминиевая системы по два. Нержавеющая комбинированная оцинкованным профилем – три балла. Полностью нержавеющая не получит балла.

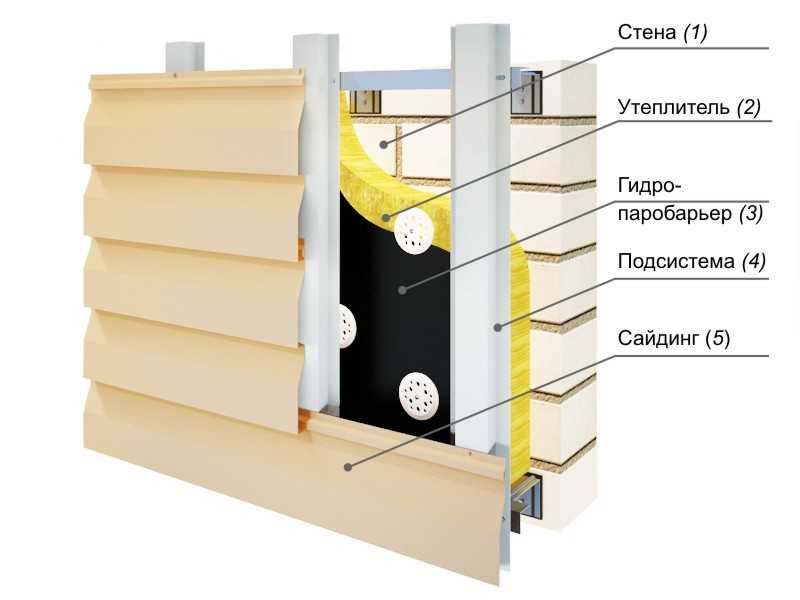

Структура вентилируемого фасада

Для самостоятельной установки металлокассет необходимо знать о конструктивных особенностях вентилируемых фасадов. Все производители материалов для внешней отделки зданий предлагают и подсистемы для их монтажа. В некоторых случаях технология устройства облицовки имеет название «НВФ» (навесной вентилируемый фасад). Для лучшего понимания информации нужно усвоить, что НВФ и «вентилируемый фасад» – одно и то же.

Подробная схема монтажа фасадных кассет

Такая система внешней отделки зданий наиболее практична, так как позволяет обеспечить качественные теплоизоляцию и вентиляцию. Основные элементы НВФ:

  • несущая стена;
  • теплоизоляционный слой;
  • кронштейны, которые необходимы для крепления облицовочного материала;
  • облицовочный материал (в данном случае – металлокассеты).

Схема монтажа

Отделочный материал выполняет две функции: обеспечивает эстетическую привлекательность архитектурного облика здания и защищает теплоизолятор от неблагоприятного воздействия внешней среды.

Принцип работы вентилируемого фасада

Разность температур внутри и снаружи помещений обеспечивает создание теплового потока, направленного изнутри наружу (воздух имеет свойство перемещаться от теплой точки среды к холодной). На своем пути воздушный поток преодолевает преграду в виде стены и НВФ.

Схема теплообмена стены с вентилируемым фасадом

Проходя через эти материалы, он в разной степени нагревает их. Чем ближе расположен материал к наружной поверхности фасада, тем ниже его температура. Поскольку воздух является лучшим теплоаккумулятором, вентиляционный зазор НВФ обеспечивает более высокую температуру внешнего слоя фасада, чем у окружающей среды. Средний показатель: температура облицовки выше на 1-3°С.

Вследствие этого холодный воздух, соприкасаясь с НВФ, нагревается и устремляется вверх. Таким образом вдоль стены дома создается непрерывный воздушный поток, средняя скорость которого составляет 0,5 м/с.

Через зазоры в облицовке и нижние продухи внутрь НВФ поступает свежий воздух, что гарантирует испарение влаги. Пройдя вдоль стены снизу вверх, воздушный поток покидает фасад, увлекая за собой пары.

Вентилируемые фасады, схема

Таблица материалов, необходимых для монтажа вентилируемого фасада из металлокассет

Наименование материала Размеры единицы товара (см)
П-образный профиль Ширина 6,5 длина 300
Г-образный профиль Длина 300
Z-образный профиль Длина 300
Расшивочная вертикальная планка Длина 200
Планка горизонтального шва Длина 200
Внешний угол Длина 200
Внутренний угол Длина 200
Кронштейны 35х22х8
Кляммер
Лента EDPM
Саморезы
Тарельчатые дюбели
Анкеры
Теплоизоляционный материал
Металлокассеты

Профили для монтажа

Комплектация подсистемы

Вентилируемый фасад технология монтажа

Строительство вентилируемых фасадов —  задача для опытного специалиста, который грамотно выполнит все запланированные работы и не допустит ошибок.

Монтаж НВФ выполняется в несколько этапов:

  • На наружной стене здания устанавливается каркас из профиля.
  • Между направляющими укладывается слой утеплителя. На него наносится специальная мембрана, которая защищает материал от попадания влаги. Также может быть установлен ветробарьер, защищающий фасад от продуваемости. Все средства изоляции должны быть сопровождены инструкцией с подобным порядком крепления.
  • В вертикальном положении закрепляется обрешетка
  • Затем наносится декоративная облицовка

Желательно подбирать утеплитель толщиной минимум 100 мм. От толщины утеплителя в дальнейшем будут зависеть многие факторы. Для утепления оптимально подходит минвата, пенопласт, пенополистирол (используется даже в среде, где повышена влажность). Утепляемые вентфасады выполняют двойную функцию: облагораживают жилище снаружи и обеспечивают тепло внутри

Очень важно изначально правильно рассчитать количество необходимых материалов для обустройства, утепления и отделки вентфасада. Также стоит продумать количество элементов примыканий (откосы, отливы, парапетная крышка, углы)

Лучше всего для монтажа вентфасада в частном доме обратиться к услугам специалиста. То же самое касается и наружной отделки высоких зданий. В монтаже вентфасада очень важно учесть все правила и требования, не забыть про воздушный зазор и грамотное крепление элементов.

Для облицовки навесной вентилируемой фасадной системы используются различные строительные материалы: фиброцементные плиты, керамогранит, металлические конструкции и множество других современных средств. На рынке можно встретить разнообразную продукцию для утепления и отделки фасада, но выбор лучше делать в пользу того материала, который оптимально подходит и по качествам, и по бюджету. Благодаря современной и надежной системе крепления предварительная обработка поверхности не нужна для монтажа системы навесного вентилируемого фасада.

Преимущество монтажа навесных вентилируемых фасадов также заключается и в том, что никакие предварительные работы не нужны. Только в редких случаях, если постройка действительно очень старая. Монтаж навесных фасадов должен осуществляться строго по нормативам СНиП.

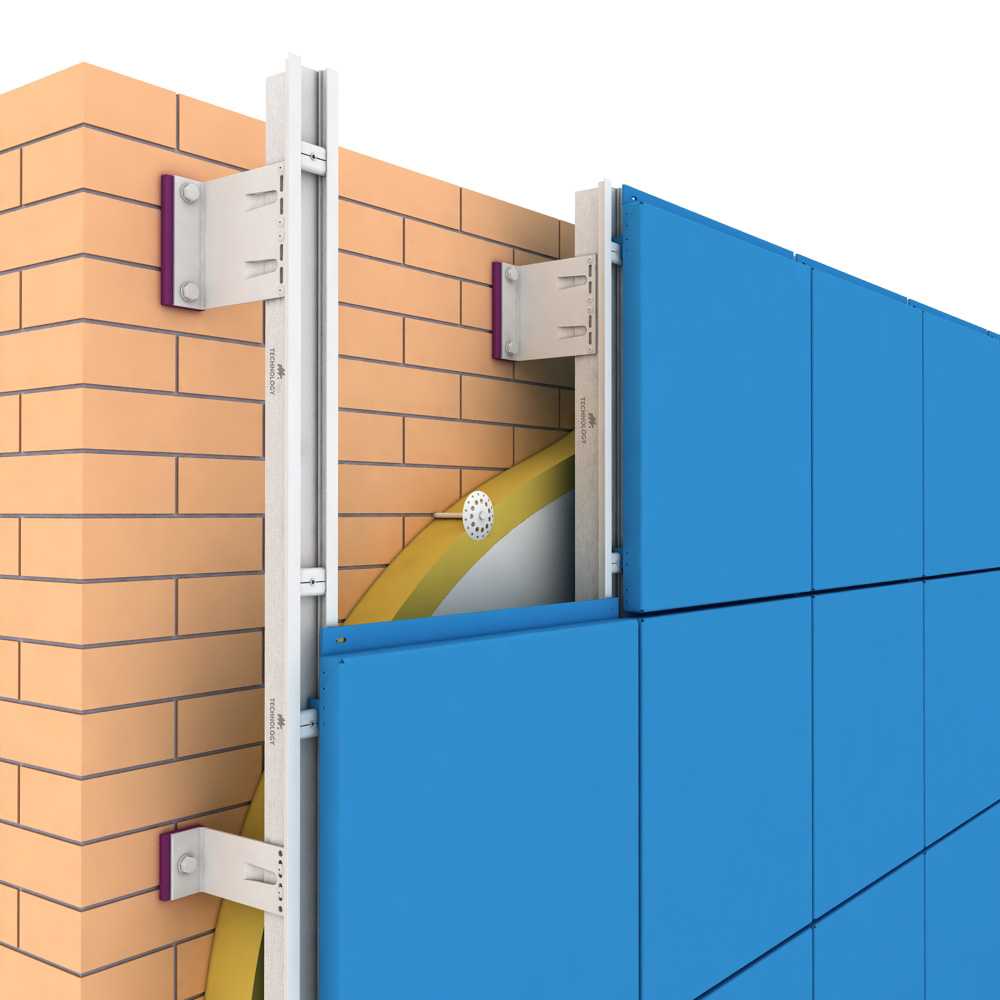

Подсистема для вентилируемого фасада

Вентилируемые фасады – это системы облицовки зданий, обеспечивающие эффективный отвод влаги, которая может попасть в утеплитель или звукоизолятор снаружи или изнутри здания.

Суть вентилируемых систем состоит в том, что благодаря особой конструкции каркаса между утеплителем и облицовкой создается гарантированный вентиляционный зазор.

Детальная конструкция фасада зависит от вида облицовки, в качестве которой может использоваться сайдинг, керамогранит, металлокассеты, натуральный камень, композит, фиброцемент. Основным элементом вентилируемого фасада является каркас – система, служащая основанием для крепления облицовки.

Каркас состоит из опорных кронштейнов (консолей), переходных вставок (адаптеров) и несущих профилей алютех (реек). Опорные кронштейны обеспечивают связь каркаса со зданием. Они крепятся непосредственно к стене и могут иметь L-образную или П-образную форму.

Переходная вставка является промежуточным элементом. Сама она крепится к консоли, а к ее опорной поверхности крепится несущий профиль. Вставка необходима для того, чтобы компенсировать неровности стены и обеспечить точное расположение несущих профилей.

Для этого она имеет одну или две степени свободы. Сдвигая ее относительно опорного кронштейна, вставку можно приближать к стене или удалять от нее. Опорная поверхность некоторых вставок имеет возможность поворачиваться на 20°, это повышает возможности регулировки.

Несущий профиль служит для непосредственного крепления облицовки. В зависимости от вида последней рейки могут устанавливаться горизонтально или вертикально, либо образовывать ячейки (т.н. перекрестная система). Ячейки – наиболее технологичная система, позволяющая крепить облицовку любого вида.

По форме сечения различают T-образный, П-образный и L-образный несущий профиль. Обычно элементы каркаса изготавливается из оцинкованной стали с различными защитными покрытиями, в том числе и порошковым напылением. Выпускаются также каркасы из алюминия и нержавеющей стали.

Их особенность – надежные фасадные работы, большой срок службы, равный практически сроку службы здания. В сухом климате в качестве материала для каркаса может использоваться дерево.

Последовательность монтажа вентилируемых фасадов

Разметка отверстий для крепления опорных кронштейнов. Цель этой операции – расположение опорных кронштейнов строго на одной линии. Расстояние между рядами консолей зависит от вида используемой облицовки.

Однако в любом случае должно быть выполнено одно условие – расстояние от кронштейнов до угла здания не должно быть менее 10-15 см. Сверление отверстий по нанесенной разметке и очистка их от пыли.

Крепление консолей. Под их опорные поверхности устанавливается паронитовая или поролоновая прокладка. Крепление осуществляется анкерными дюбелями.

Крепление переходных вставок к консолям.

Монтаж утеплителя. В тех местах, где должны проходить кронштейны, делают крестообразные прорези. Утеплитель крепят к стене дюбелями-грибками в количестве не менее 4-5 шт. на 1м2.

Крепление несущих профилей к переходным вставкам. Обычно они крепятся заклепками, но допускается использовать и саморезы.

Цена

Стоимость вентилируемого фасада складывается из многих нюансов. Разумеется, в первую очередь на цену влияет то, какие материалы выбраны – из чего будет сделана подсистема, будет ли задействовано дополнительное утепление и если будет, то какое именно, потребуется ли вывод проводки и монтаж фонарей или софитов и, наконец, каким именно видом материалов будет оформлен фасад.

Помимо всего этого, в цену будет входить и стоимость работ, которая тоже напрямую зависит от выбранных материалов и уровня сложности их монтирования.

Разумеется, на цену вентилируемого фасада повлияет и площадь здания, и сложность его стен. К примеру, оформление различных «закруглений», «углов-переходов», навесов и других архитектурных изысков обойдется в более значимую сумму, чем обшивка простой прямой ровной стены.

Стоимость можно сократить при отделке небольших частных домов, выполнив работы самостоятельно, но, если речь о крупном коттедже в несколько этажей, самостоятельно уже не управится.

В среднем, стоимость монтажных работ одного квадратного метра фасада, при использовании керамогранитных плит, складывается в такие приблизительные цифры:

  • подсистема – от 500 рублей;
  • дополнительный слой утеплителя толщиной до 5 см – от 150 рублей;
  • слой облицовки – от 450 рублей;
  • усиление крепежа подсистемы – от 80 рублей;
  • усиление крепежа утепляющего слоя – от 50 рублей;
  • крепеж декоративных и других элементов, включая сливы, отводки и так далее – от 250 рублей.

То есть, стоимость работ по монтажу навесного типа фасада из керамогранитных плит в среднем начинается от 1480 рублей за один квадратный метр, при отсутствии каких-либо сложных архитектурных моментов, к примеру, закруглений, на стенах здания.

К стоимости работы нужно прибавить цены на материал и крепеж, и получившееся число умножить на количество квадратных метров. Таким образом получится приблизительная сумма затрат на планируемый фасад. Стоимость монтажа метра навесной конструкции из металлокассет начинается примерно от 2080 рублей, а из композитных плит – от 2045 рублей.

Однако, в разных городах стоимость может отличаться, к примеру, в крупных центрах цены на строительные работы всегда немного ниже, как и на материалы, чем в маленьких провинциальных населенных пунктах.

Технология отделки фасада

Монтаж вентилируемых фасадов выглядит так – на поверхность внешних стен строения устанавливается навесной фасад многослойного типа. Монтажник вентилируемых фасадов создает проект вентилируемого фасада, а также несущий каркас, который делается из металлической основы.

Инструменты

Перед тем как начать монтаж вентилируемых фасадов стоит подготовить комплектующие для вентилируемого фасада.

Необходимые инструменты и материалы:

  • профиль для вентилируемого фасада;
  • мембрана водо и ветрозащитного типа;
  • облицовочный материал;
  • тарельчатые дюбели;
  • перфоратор;
  • средство антисептического типа;
  • теплоизоляционные материалы;
  • кронштейн для вентилируемых фасадов;
  • шуруповерт;
  • дюбели анкерного типа.

Крепежи для монтажа панелей вентилируемого фасада
Необходимые инструменты

Подготовительные работы

Технология вентилируемого фасада предусматривает не только подготовку материалов для навесных вентилируемых фасадов, но и подготовительный этап. В этот этап должны входить следующие работы:

  • подготовка стеновых перегородок к утеплению. Для начала рекомендуется проверить их состояние, смогут ли в них держаться крепежные элементы. Монтажник вентилируемых фасадов обязательно должен провести геодезическую фотосъемку для выявления общих параметров дома;
  • обязательно делается проектирование вентилируемых фасадов и проведение теплоизоляции. Этот процесс включает определение типа, параметров и расположение утеплителя. Плиты теплоизоляции должны фиксироваться между собой плотно, чтобы воздушный зазор на вентилируемом фасаде был совсем небольшой;
  • обязательно, перед тем как начать монтаж вентилируемого фасада, нужно сделать теплотехническую оценку.

Общая схема монтажа каркаса для фасада

Монтаж кронштейнов

Параметры кронштейнов напрямую связаны с размерами утеплительного материала и панелей, предназначенных для облицовочных работ.

Монтажник вентилируемых фасадов крепит кронштейны согласно следующим правилам:

  • чтобы сделать места с отверстиями, следует использовать сверло, соответствующее параметрам анкерного дюбеля для фасада;
  • чтобы организовать места с отверстиями в основаниях с несущим типом из кирпича с облегченным, пористым, пустотелым видом следует выбрать перфоратор с ударным режимом;
  • размер отверстий следует делать на один см больше дюбеля.

Подготовка отверстий под крепление кронштейнов
Установка кронштейнов

Монтаж фасадной направляющей

Параметры направляющей напрямую зависят от числа этажей здания, числа переходов на стене, а также от размера площади в м2. Монтажник вентилируемых фасадов при креплении направляющей обязательно должен соблюдать ряд важных правил:

  • размер направляющей не выше одного этажа;
  • самый небольшой зазор между направляющими не более 7—9 мм;
  • зазор по горизонтали должен равняться длине материала для облицовки с вентилируемым фасадом.

Каркас для вентилируемого фасада
Элементы каркаса

Монтаж облицовки

С учетом материала, подобранного для облицовки, его монтаж имеет определенные особенности:

  • основа из металлических кассет — перед тем как будет сделана сборка этих элементов, на замок нужно приклеить двухстороннюю самоклеящуюся ленту. Далее кассетные изделия прикрепляются в область замков с лентой при помощи саморезов и заклепок. Монтажник устанавливает эти элементы снизу вверх или слева направо;
  • основа из керамогранитных плит — принцип монтажа этих элементов похожий на установку металлических кассет – снизу вверх. Монтажник вентилируемых фасадов начинает фиксирование плит с расположения на направляющие стартовые кляммеры, которые устанавливаются по горизонтальной линии;
  • фиксирование сайдинга — этот материал прикрепляется в место под конструкцией. Он фиксируется при помощи саморезов, специального замка;
  • обрешетка или крепление полиалпана. Она монтируется из металлического профиля, который фиксируется по всему периметру дюбелями.

Керамогранит
Металлические кассеты
Сайдинг

Крепление системы вентилируемых фасадов – это трудоемкий процесс

При монтаже любой конструкции, будь это устройство вентилируемого фасада из керамогранита или другой важно правильно рассчитывать расстояние. Хорошая облицовка напрямую зависит от того, как будет выполнен весь процесс по ее установке, а также какие материалы для облицовки выбраны

Если все делать правильно, согласно правилам, то в результате можно не только хорошо оформить навесные вентилируемые фасады, но и продлить их срок службы.

Какие бывают панели для вентилируемого фасада

Размер
панелей различный, форму имеют в виде прямоугольника или
квадрата. фиксируются панели за счет специальных креплений или посредством
клипс (кляммеров). В отделке зданий используются разные типы венфасадов.
Материалы отличаются конфигурацией, характеристиками, внешним видом и
стоимостью.

Панели из композита

По структуре изделия неоднородные,
многослойные. Благодаря гибкости материала, можно выполнять криволинейные
конфигурации и закругленные углы. Технология изготовления состоит из подготовки
алюминия и компонентов, покраски, грунтовки, термической склейки, прессовки.
Под воздействием высоких температур соединяются металл, полимерные и
минеральные материалы. Современные стильные панели из композита обладают
следующими свойствами:

  • устойчивость к коррозии;
  • стойкость к ветрам и обледенению;
  • устойчивость к резкому изменению
    температур;
  • отсутствие на поверхности
    электризующих  компонентов – дождь легко
    смывает пыль и грязь.

Композитные панели используются для оформления
архитектурных деталей зданий, обустройства рекламных щитов, обновления старых
построек.

Панели из фиброцемента

Фиброцементные панели с текстурным
лакокрасочным покрытием – это высококачественный стройматериал для оформления
сооружения снаружи. Свойствами, характеризующими панели из фиброцемента,
являются:

  • долговечность;
  • теплосберегающая функция;
  • пожаробезопасность;
  • легкий монтаж;
  • декоративная функция.

За счет химического состава и структуры
материала можно устанавливать декоративный слой в любое время года, при любом
температурном режиме и климатических условиях.

Сэндвич-панели

Многослойные сэндвич-панели являются
востребованным стройматериалов. Из сэндвич-панелей изготавливаются вентилируемые фасады на
аэропорты, вокзалы, автосалоны, кинотеатры, временные демонстрационные
павильоны. Материал применяется для внутреннего обустройства общественных
заведений, реставрации старых построек. Преимуществами являются:

  • легкость;
  • изолирующие свойства;
  • стойкость к условиям окружающей
    среды;
  • прочность;
  • привлекательность.

Сэндвич-панели легко переносят ветровые
нагрузки, лучи солнца, атмосферные осадки, резкие перепады температур.
Стройматериал характеризуется устойчивостью к пыли и агрессивным образованиям.

HPL

Облицовка
навесными панелями HPL – популярный вариант обустройства навесных вентфасадов. Изделия
изготавливаются из целлюлозы путем прессования древесного волокна под большим
давлением. Последним этапом изготовления панелей является покрытие материала с
обеих сторон акрилом. Преимущества:

  • жесткость и износостойкость;
  • устойчивость к негативным условиям
    погоды и перепадам температуры;
  • практичность и долговечность;
  • теплоизоляционные свойства;
  • пожароустойчивость;
  • прочность на изгиб – при
    механическом воздействии не дает трещины;
  • цветовое разнообразие.

HPL-панели используются для облицовки различных сооружений: медучреждения,
детские учреждения, банки, торговые центры, жилые объекты. Современные панели
применяются для придания привлекательного вида зданиям, которые существуют
десятки лет, без выравнивания поверхностей стен.

Что представляет собой вентилируемый фасад

Вентилируемые фасады – это специальная технология установки фасада, которая состоит из различных материалов, выбираемых для облицовки, крепящихся на металлический каркас, располагаемый со стороны несущего слоя, а также к монолитному перекрытию, что позволяет циркулировать воздуху между свободным зазором, предотвращая накопление лишней влаги.

Система вентилируемого фасада включает в себя:

  • утеплитель;
  • ряд крепежных изделий (шурупы, профили, дюбели, кронштейны);
  • специальная мембрана, обладающая противоветровым и влагозащитным эффектом;
  • прослойка воздушного типа, защищающая строение от температурных перепадов;
  • слой финиша, включающий форменные плиты или облицовочные панели для создания внешнего вида общей конструкции.

Необходимо помнить, что важнейшим фактором надежности любого здания является его устойчивость к различному роду возгораниям. Вентилируемые фасады в своей системе предусматривают применение материалов, имеющих такие свойства, как: не сгораемость и трудная воспламеняемость

Кроме того, что особенно важно, подобная облицовочная система компенсирует возможность возникновения колебаний температуры как в процессе смены годовых сезонов, так и в течение дня. Такие характеристики, безусловно, снижают риск образования нагрузки в несущей конструкции и исключают растрескивание наружного фасадного слоя

Система вентилируемого фасада: ряд основных преимуществ и недостатков

Благодаря воздушному слою, находящемуся между внешней облицовочной поверхностью и утеплителем, в любое строение может пропускать воздух, что, в свою очередь, позволяет избавить от переизбытка влаги, посредством ее полного выведения в окружающее конструкцию пространство. Кроме того, наличие воздушной тяги сохраняет внутренний утепляющий материал, делая его сухим и увеличивая срок службы.

  1. Отсутствие необходимости проведения подготовительных работ по обработке стен перед установкой фасада.
  2. Гарантия долгой эксплуатации (не менее 45 лет).
  3. Высокие показатели сохранения тепла, что позволяет снижать количество финансовых затрат на отопление помещений.
  4. Отличная звуконепроницаемость.
  5. Защита от ударов молнии.
  6. Универсальность, удобство и небольшие временные затраты на монтаж независимо от времени года, в которое производится установка.
  7. Возможность вывода лишней влаги через систему дренажа.
  8. Обеспечивает безопасность конструкции при возникновении возможного пожара.
  9. Свободные потоки воздуха внутри, позволяющие всему помещению «дышать».
  10. Защита стен от естественного нагревания летом.
  11. Легкость в ремонте.

Недостатки:

  1. Монтажные работы по установке фасадов требует обязательного привлечения квалифицированных работников.
  2. Несовершенство теоретических положений технических правил по пожаробезопасности для вентилируемых фасадов.
  3. Система монтажа не требует наличия обязательного разрешения на работы, что значительно повышает риск возгорания или обрушения конструкции из-за непрофессионального подхода строительной бригады.
  4. Завышенная цена на фасад.
  5. Необходимость выработки топографического подхода к монтажу, что объясняется часто встречающимся несоответствием боковых поверхностей общего основания здания.

Средняя стоимость вентилируемых фасадов. Фирмы производители

Первой страной производителем системы вентилируемых фасадов с 1950 года, по общим, но весьма спорным данным, стала Германия. В Россию же подобная строительная технология пришла только в середине 1990 годов.

Наиболее известным производителями являются фирмы:

  • Aluminium (Германия);
  • Schuco;
  • Vikona;
  • Rehau;
  • Metalplast Bielsko (Польша);
  • Yawal;
  • U-kon (Россия);
  • Алкоте;
  • Профиль НН и другие производители, в том числе Бельгии и Италии.

В среднем, стоимость вентилируемого фасада, напрямую зависит от строительного материала, участвующего в его изготовлении. К наиболее дорогостоящим относят кассетные металлические конструкции, выполненные из алюминия. Их цена в конечном исполнении может достигать до 4000 рублей за кв.м. Стоимость фасадов из керамического гранита колеблется в пределах от 1700 до 3000 рублей. Сайдинговые или профилированные системы обойдутся в 2000 рублей за кв.м. Представленные цены являются лишь примерными.

Поэтому настоящую стоимость фасада из конкретного материала необходимо уточнять у поставщика на момент оформления заказа.

Дополнительные решения

Когда стандартный тип фасада не может удовлетворить запросы заказчика, на выручку приходят альтернативные решения, менее популярные,

но более перспективные:

  • Клинкерная плитка – отлично имитирует кирпич и превосходит этот материал по энергоэффективности. Клинкер – настоящий лидер по сроку эксплуатации, к тому же, он не зависит от деформационных процессов.
  • HPL панели – прочные и плотные, они постепенно набирают популярность в странах Европы. Цвета материала не утрачивают яркости и насыщенности, не выгорая на солнце. Многообразие цветов и текстур позволит сделать грамотный выбор даже самому привередливому заказчику.
  • Фотоэлектрические модули – тенденция перехода на экологически безопасные источники энергии затронула и фасадные технологии. На сегодняшний день в системах вентилируемых фасадов могут свободно использоваться солнечные батареи. Проблема эстетики подобного решения была решена, теперь можно приобрести модули различных цветов.
  • Медиафасады – пользуются огромным спросом в индустриально продвинутых государствах. Концепция их проста – на каркас крепятся специальные экраны, посредством которых можно передавать различную информацию.
Рейтинг
( Пока оценок нет )
Понравилась статья? Поделиться с друзьями:
Сам Себе Строитель
Добавить комментарий

Adblock
detector
