Установка водосточной системы на крыше

Монтаж водосточной системы для крыши загородного дома. Правильный монтаж и пошаговая инструкция от расчетов до крепления.

Какой материал выбрать для водостока

Элементы, из которых собирается водосточная система, могут изготавливаться из различных материалов. Рассмотрим их краткие характеристики.

Металлические детали

Могут быть выполнены из жести, оцинкованной стали и других металлов. Главным преимуществом можно считать относительно невысокую стоимость. Недостатков же значительно больше. При контакте с влагой элементы начинают ржаветь. Причем защитный цинковый слой не всегда этому препятствует, поскольку сам окисляется под воздействием кислотных дождей.

Жестяные детали довольно хрупкие и могут лопаться при замерзании воды. Еще один минус – шум, который производит вода, попадающая в металлические желоба. Срок службы такого водостока – порядка 10 лет, что совсем немного.

Водосточные системы из пластика очень легки, прочны, устойчивы к коррозии, невосприимчивы к химическим воздействиям и служат около полувека

Пластиковые элементы

Изготавливаются из ПВХ. Такие детали не поддаются коррозии, практически нечувствительны к воздействию химических соединений, стойко переносят всевозможные погодные влияния и устойчивы к воздействию уф-излучения. Они просты в монтаже, отличаются небольшим весом и достаточно устойчивы к различным механическим повреждениям.

При грамотном монтаже и качественном регулярном уходе пластиковые водостоки прослужат порядка 50 лет. Есть у пластика и недостаток. Это значительное расширение под воздействием высоких температур. Поэтому пластиковые детали не стоит использовать в регионах с широкой амплитудой среднегодовых температур.

Изделия из металлопластика

Такие водостоки удачно сочетают в себе все достоинства ПВХ и металлических изделий. Они представляют собой элементы из металла, покрытые пластиком. Для основы чаще всего берется оцинкованная сталь, а в качестве покрытия – пластизол или пурал.

Металлопластиковый водосток прочный, он не корродирует, не деформируется под влиянием перепадов температур, выдерживает значительные нагрузки. Срок службы таких изделий – около 50 лет. Единственное, чего может опасаться владелец металлопластикового водостока — механические повреждения системы.

Детали из меди

Несмотря на то, что медь относится к металлам, водостоки, собранные из этого материала существенно отличаются от своих металлических аналогов. Особые свойства меди позволяют таким конструкциям не реагировать ни на климатические ни на химические воздействия, стойко переносить нагрузки, быть устойчивыми к ультрафиолету.

Кроме того, медные детали не подвержены коррозии. Все это делает медь почти идеальным материалом для водостока. Однако такие детали стоят достаточно дорого, поэтому используются они не часто. Чаще всего их монтируют на медных или черепичных крышах.

Медные водостоки очень красивы, долговечны и прочны, однако их высокая стоимость делает такие системы мало распространенными

Как изготовить крепление для самодельного водостока?

Для закрепления самодельного водостока вам понадобятся кронштейны. Вы можете приобрести их готовыми или сделать их самостоятельно. Разница будет только в том, что многие виды готовых кронштейном рассчитаны на такие же готовые водосточные трубы.

Посмотрите, как их края загнуты, чтобы кронштейн смог легко защелкнуться на них. А вот если вы крепите просто разрезанную трубу для канализации, у нее такого ободка сбоку нет. А поэтому лучше приобретите один кронштейн для пробы, и примерьте трубу – будет ли держать? Вот почему при изготовлении самодельного водостока многие мастера делают сами кронштейны – такие больше подходят и оказываются нередко еще надежнее.

Готовые металлические кронштейны сгибать нужно при помощи специального приспособления, чтобы не повредить полимерное покрытие. Ведь если возникнут небольшие микротрещины, в них легко попадет вода и начнется коррозия. А это уже в разы снижает надежность всей системы водостока!

А вот готовые пластиковые крюки на самодельной водосточной системе:

Такое крепление хорошо подходит для организации водостока беседок:

А прочные крепежи, которые идут в комплекте с канализационным трубами, вполне подходят и для водосточной. Более того, они рассчитаны выдерживать вес воды, а потому более прочные, и хорошо сочетаются с цветом самих труб:

Если вы будете делать изготавливать крепление своими руками, вам лучше раздобыть специальный крюкогиб, или хотя бы небольшие тиски. Как только вы забьете один крюк, представьте его к свесу и проверьте угол загиба. Смонтированный на нем желоб должен оказаться потом расположенным строго перпендикулярно земле

Важно согнуть кронштейн так, чтобы передний край желобов оказался всего на 2 мм ниже заднего. Только так вода, если она переполнит желоб, выйдет через наружные экраны, а не потечет по стенам дома. Сгибать крючки при помощи обычных тисков – изматывающее занятие

Дело в том, что щелчки тисков зажимают держатель не полностью. Поэтому опытные мастера предпочитают изготавливать инструмент для загиба металлических держателей желоба самостоятельно. Вот самая простая инструкция:

Сгибать крючки при помощи обычных тисков – изматывающее занятие. Дело в том, что щелчки тисков зажимают держатель не полностью. Поэтому опытные мастера предпочитают изготавливать инструмент для загиба металлических держателей желоба самостоятельно. Вот самая простая инструкция:

  • Шаг 1. Берем обычный металлический уголок с толщиной стенки минимум 6 мм, либо швеллер тех же параметров.
  • Шаг 2. В швеллере делам болгаркой прорезь такой длины, чтобы она была равна ширине держателя желоба.
  • Шаг 3. Берем квадратную трубу, в которой внутренние стенки немного больше ширины держателя желоба.
  • Шаг 4. Теперь на всех держателях отмечаем места сгиба. После этого засовываем в квадратную трубу держатель, берем деревянный брусок и с усилием вставляем его внутрь трубы.
  • Шаг 5. Выставляем необходимый угол сгиба.
  • Шаг 6. Теперь вставляем держатель в прорезь и выравниваем по обозначенному месту сгиба.
  • Шаг 7. Теперь выбиваем брусок другой деревяшкой с обратного конца трубы.
  • Шаг 8. Если краска на ручке уже была, она тоже немного треснет но ее можно подправить. Но в итоговом результате качество прикол будет намного выше, чем изогнутых при помощи тисков.

К слову, вот замечательный мастер-класс, как сделать такие крюки еще быстрее и легче:

Еще один интересный вариант загнуть крюк:

  • Шаг 1. Делаем болгаркой совсем маленькую риску глубиной от 1 до 2 миллиметров.
  • Шаг 2. Прибиваем один гвоздь или один саморез через крюк в стропило и загибаем сам крюк. Он согнется точно по надпиленной линии, и не сломается со временем.

Как только все крепежные детали будут готовы, обойдите ваш дом вокруг и посмотрите, как вам будет лучше все это фиксировать.

Конечно, желательно производить монтаж водостока еще до того, как вы покроете крышу. Разобраться с монтажом крепления вам поможет такая иллюстрация:

Особенности продукции

«Плюсы»

  • Монтаж не представляет сложностей даже для малоопытного человека.
  • Небольшой вес составных частей.
  • Устойчивость перед агрессивными веществами.
  • Хорошее звукопоглощение.
  • Длительный срок эксплуатации (при правильном монтаже – не менее 20 лет).
  • Простота ухода за системой из пластика.
  • Возможность выбора соответствующего цветового оформления.

«Минусы»

  • Недостаточная эластичность (для отдельных видов продукции), что при нарушении правил установки может привести к деформации элементов системы.
  • Ультрафиолет способствует разрушению некоторых материалов. Интенсивность процесса зависит от вида пластика.
  • Он «сочетается» не со всеми кровельными покрытиями. Например, если на крышу предполагается уложить натуральную черепицу, то лучше выбрать водостоки из другого материала.

Суммируя вышеизложенное, можно сделать вывод, что для продления срока службы конструкции следует не только правильно установить водостоки, но и подобрать соответствующий тип продукции. Наиболее популярными являются изделия из ПВХ, хотя в продаже имеются водостоки и из других видов пластика – полиэтилен, полипропилен, непластифицированный ПВХ. Но независимо от материала изготовления, общий принцип установки остается одинаковым.

Варианты обогрева водосточной системы

Отсутствие системы антиобледенения приводит к образованию протечек в сточных конструкциях, разрушению фасада и фундаментного основания здания. Но главная опасность кроется в висячих наледях, которые при падении могут угрожать здоровью и жизни людей.

Для устранения обледенения и возможного повреждения водостоков, а также предотвращения протекания кровельного материала, осуществляется установка надежной системы обогрева.

Современная система антиобледенения поддерживает внутреннюю температуру нагрева конструктивных элементов водостоков и кровли выше 0. Она имеет достаточно простое и эффективное устройство, состоящее из нагревательных резистивных и саморегулирующихся кабелей.

  • Кабель резистивный. Стандартный нагревательный элемент, который состоит из металлической токопроводящей жилы и термоизоляции. Он имеет постоянное сопротивление, постоянную температуру подогрева и стандартную мощность.
  • Кабель саморегулирующийся. Элемент для обогрева кровель и водосточных систем представляет собой нагревающую матрицу для регулировки температурного режима, термоизоляции (внутренней и наружной) и оплетки.

Обогрев водостоков может быть: наружным – монтаж кабеля осуществляется в нижней части кровельного ската, внутренним – кабель устанавливается внутрь жёлоба и трубы.

Этап VI. Монтаж вертикальных элементов водостока

Водосточные трубы, куда стекает вода из желобов, крепить к стенам дома нужно при помощи специальных держателей. Таковые состоят из хомута, который охватывает трубу, и крепежного элемента, который непосредственно монтируется в стену. Чаще всего это длинный гвоздь, пластина с шурупами или же специальный заостренный стержень.

Держатели должны быть расположены над каждым местом соединения труб. Например, при монтаже длинных прямых отрезков держатели следует крепить с шагом до 2 метров. Причем для стен из разного материала (кирпичных или деревянных) нужно применять свои крепежные элементы.

Вот весь процесс в деталях:

Водосточные трубы, в которых течет вода из желобов, крепить к стенам дома нужно при помощи держателей. Обычно таким элементом выступает шуруп, гвоздь, заостренный стержень или пластина, которая крепится с шурупами

Важно, чтобы держатели располагались под каждым раструбом – это место соединения труб

Когда вы будете монтировать длинные и прямые отрезки труб, крепите держатели с шагом 1,8 метров

Причем обратите внимание, что для деревянных и кирпичных стен применяют разные держатели. Так, в комплект водосточной системы к кирпичным стенам обычно предлагаются шурупы и пластиковый дюбель, под которой предварительно высверливается отверстия под его размер

К деревянным стенам водостоки крепят при помощи пластинки с шурупами или стержня. Длинный стержень просто вбивают в древесину, а вот без пластин не обойтись, когда стены слишком тонкие.

Пластиковая водосточная система

По способу установки выделяют клеевую систему (монтаж происходит с использованием клея) и безклеевую (монтаж на уплотнительных резинках).

Пластиковая водосточная система

Преимущества пластиковых водостоков:

невосприимчивость к ультрафиолету. Качественная пластиковая водосточная система не выгорит в течении всего срока эксплуатации;

не подвержены коррозии;

клеевая система не требует ухода, поскольку используется метод «холодной сварки» в ходе которого соединение элементов происходит на молекулярном уровне;

прочность;

малый вес;

рабочий температурный режим -40°С +70°С;

простота монтажа;

наличие разной цветовой гаммы;

большое разнообразие комплектующих элементов позволяет создать водосточную систему нужной конфигурации, что делает ее незаменимой при монтаже на ломанные кровли.

Пластиковая водосточная система — элементы и комплектующиеОбозначение конструктивных элементов ПВХ водосточной системы

Недостатки водостоков из ПВХ:

пластик может разрушиться от механического воздействия. Поэтому такие системы нельзя устанавливать на высотных домах. Водосточная система из пластика монтируется только на малоэтажный частный дом;

ремонтная непригодность. Разрушенный элемент невозможно восстановить;

пластиковая система водоотвода с уплотнительными резинками требует периодической замены уплотнителей, что влечет за собой разборку/сборку элементов;

высокий коэффициент линейного расширения.

Монтаж и способы крепления водостоков своими руками

Как пластиковый, так и металлический водосток можно монтировать самостоятельно. Проще будет с пластиковыми элементами, так как они имеют меньший вес. С металлическими желобами и трубами справиться будет немного сложнее, но и здесь все монтажные работы можно выполнить своими руками.

Установка пластикового водостока

Процесс монтажа пластиковой водосточной системы состоит из следующих этапов:

  1. Монтаж креплений для желобов. Как это делать мы уже рассмотрели, обязательное условие — соблюдение уклона в сторону водоприёмной воронки. Оптимальным вариантом считается, когда уклон составляет от 2 до 5 мм на погонный метр, минимально допустимая величина — 1 мм на погонный метр.

  2. Крепление воронок. Воронка может быть установлена как на конце жёлоба, так и посредине. Она должна удерживаться крюками, которые находятся от неё в 5–15 см. Для соединения с жёлобом используется клей. Чтобы в сливную трубу не попадал мусор, в воронку устанавливают специальную сетку.

  3. Установка желобов. Некоторые специалисты рекомендуют собирать всё в единую конструкцию на земле — это удобно, когда длина ската небольшая. Можно это делать и во время монтажа. Желоба могут соединяться через воронку или непосредственно между собой. В последнем случае используется специальный соединитель, имеющий замочные соединения. Края желобов закрываются заглушками.

  4. Монтаж колен. Колена могут иметь разные углы и служат для направления воды из воронок в сливные трубы.

  5. Монтаж сливных труб. Для крепления стояков в стену монтируют специальные кронштейны с шагом 80–100 см. Чтобы на трубу не оказывалось боковое давление, все кронштейны надо устанавливать по отвесу. К кронштейнам труба фиксируется при помощи хомутов. Если одной трубы недостаточно, то добавляют дополнительный элемент. На концы стояков надевают отводы, чтобы отвести воду от фундамента дома.

Видео: монтаж пластиковой водосточной системы своими руками

Монтаж металлических водостоков

Монтаж металлической водосточной системы похож на установку пластикового водостока, но всё же есть некоторые отличия. Порядок монтажа будет следующим:

  1. Крепление кронштейнов. В этом случае расстояние между кронштейнами должно быть 50–60 см. Обычно используются длинные крюки, так как они имеют большую прочность. У длинных крюков есть разметка, по которой можно легко отрегулировать уклон, для этого достаточно согнуть кронштейн по отмеченной линии.

  2. Монтаж воронок. Если длина ската 10–20 метров, то воронки устанавливают по углам дома. В этом случае уклон должен быть в две стороны от центра здания. Можно установить воронку посредине длинного ската, тогда уклон делают от краёв крыши к её центру.

  3. Установка желобов. Желоба соединяются между собой путём захода на 5–6 см один на другой. Чтобы исключить возможность протекания, нахлёст делают в сторону уклона. На края устанавливают заглушки, шов герметизируют при помощи резинового уплотнителя или клея.

  4. Монтаж труб. К воронке подсоединяют колено, а затем его подключают к вертикальной трубе. К стене труба фиксируется при помощи кронштейнов с хомутами, они располагаются через каждые 1–2 м. Внизу трубы устанавливают отвод.

Расчет необходимого количества элементов

Это довольно ответственное мероприятие лучше поручить специалистам, продающим водосточные системы, либо же мастерам фирмы, предоставляющим монтажные кровельные услуги. За неимением такой возможности расчет можно выполнить и собственными силами.


Поскольку в частном строительстве многие стараются уйти от типовых вариантов и похожих по конструкции крыш, необходимое количество элементов системы следует просчитывать в индивидуальном порядке

Основные моменты грамотного расчета:

  1. Желоба. Общая длина каналов должна соответствовать значению длины всех скатов крыши, задействованных для сбора воды. Их состыковку осуществляют с помощью соединителей.
  2. Водоприемные воронки. Их устанавливают по наружным углам здания и дополнительно размещают через каждые 8-12 метров с тем, чтобы общий уклон каналов не был слишком большим.
  3. Водосточные трубы. Количество изделий соответствует числу воронок, а длина – расстоянию от кровли до поверхности земли.
  4. Кронштейны. Количество кронштейнов определяют из расчета, что на каждый метр канала требуется один элемент. Дополнительные держатели потребуются для воронок по центру и стены и в углу дома.

Количество хомутов напрямую зависит от высоты постройки. Но в любом случае, каждый отдельной устанавливаемый участок трубы закрепляют как минимум одним хомутом. При монтаже водосточной трубы в одноэтажной постройке зачастую достаточно и трех крепежей, расположенных в верхней точке, нижней части и посередине изделия.

С помощью плана удобно разделять поверхность кровли на равные участки слива, обслуживаемые расположенными рядом водостоками, и просчитывать площади

При расчете за основу берут то условие, что на 1 кв.м крыши в горизонтальной проекции должно быть 1,5 кв.см площади сечения водостока и воронки. Для примера: площадь сечения трубы D 100 мм составляет 78,5 кв.см. Это усредненное значение.

В зависимости от того, приходится ли устанавливать систему в регионах с высоким уровнем осадков, либо же, напротив, в засушливых местностях, в расчеты вносят поправки.

Особенности

Системы, предназначенные для сбора осадков – желательный элемент обустройства любого жилища. Современные проекты жилья часто уже подразумевают ее наличие. Вариант создания водостоков на этапе монтажа обрешетки под будущую кровлю используется наиболее часто. Однако никто не отменяет возможность установки желобов и труб на уже существующей кровле.

Водосточные системы отличаются многообразием конструкций и доступными материалами. Например, не так давно системы делали только из оцинкованной стали. Этот материал был единственным доступным вариантом. Современные изделия тоже являются металлическими, но они покрываются полимерными составами. Также водостоки делают из пластика.

У каждого материала есть свои качественные характеристики, которые стоит рассмотреть подробнее. Итак, сегодня в продаже можно найти водостоки:

  • оцинкованные;
  • металлические;
  • с полимерным покрытием;
  • пластиковые.

Водосточные системы из пластика в последнее время приобретают все большую популярность. Это оптимальный вариант, так как пластик, который используется для водостоков, не боится температурных перепадов, устойчив к морозам и зною. Пластиковым трубам не страшны коррозийные процессы. Негативное воздействие ультрафиолета трубам из пластика также не грозит.

Пластиковые кронштейны обычно бывают широкими, поэтому обеспечивают плотное и надежное прилегание. Минус пластиковых желобов – невозможность согнуть конструкцию, как это получается с металлическими деталями. Конструкции обычно подгоняются под конкретные проектные размеры. Еще один существенный недостаток пластиковых систем – высокая стоимость.

Металлические водостоки, снабженные полимерным покрытием, имеют более низкую цену. Эксплуатационный срок таких систем является достаточно длительным. Внешние природные воздействия таким водостокам также не страшны. Вид у них вполне презентабельный. Однако при повреждении полимерного покрытия на таких конструкциях часто возникает коррозия. Повредить покрытие несложно, иногда это случается даже при монтажных работах из-за обычных элементов крепления.

Самый недорогой вид систем – варианты из оцинкованной стали. Несмотря на дешевизну, такие водостоки не слишком популярны, ведь обычно они недостаточно эстетичны. Системы имеют большой срок службы, коррозия может появиться только при глубоких царапинах. Основное положительное качество систем из металла – наиболее легкий подгон деталей под нужные конфигурации.

Слив с крыши для воды — устройство водоотвода со скатных крыш

Крыши на домах старой постройки имеют простую двускатную
конструкцию кровли. Но, современные дома оснащены более сложными стропильными
системами. Скатов больше, они примыкают друг к другу под разными углами. Это
требует правильного устройства слива воды с крыши.

Поэтому рассмотрим пошагово каждый из элементов.

1. Слив воды с крыши

Этот момент важен, потому что вода может попасть внутрь дома, еще не доходя до водостока. Можно выделить три зоны повышенного риска на кровле, в результате которых течет крыша дома (и способы, как устранить течь на крыше).

Место стыка двух скатов с образованием внутреннего угла. Если частный дом имеет крышу, такую как на фото, то необходим монтаж ендовы или разжелобка на кровле.

Выделяют два вида ендовы:

Одинарный нахлест (нижняя ендова).

Нюанс. На выбор нахлеста влияет материал кровли и угол наклона ската крыши. При высокой высоте волны кровельного материала (шифер, металлочерепица) и при угле наклона ската больше 30° применяется одинарный нахлест. Если материал плоский (битумная черепица) и угол меньше – двойной нахлест.

Двойной нахлест (нижняя и верхняя ендова).

Нюанс. Конструкция нижней ендовы очень проста, поэтому ее
обычно делают своими руками
. Это просто согнутый пополам лист металла. Но, для
того, чтобы она выполняла свои функции нужно знать, как правильно установить
нижнюю ендову. Грамотный монтаж заключается в следующем: ендова нижняя крепится
с помощью кляймеров (использование саморезов не допускается).

2. Место (узел) примыкания кровли к стене

В данном случае используется специальная планка примыкания
для кровли. Монтаж планки выполняется в угол между домом и кровлей.

Специфика выбора планки для примыкания

На фото приведены три разновидности планки.

Но только планка «в» обеспечит герметичность стыка, за счет
небольшой кромки, которая заводится в запил на стене. Планка «а» не имеет
завальцовки вообще. У планки «б» нижняя завальцовка наружная. Это то место, с
которого планка начнет ржаветь.

Нюанс. Для герметичного соединения в кирпиче нужно сделать
запил и завести туда один край планки. Второй свободно ложится на кровле.

3. Отвес крыши

По правилам монтажа водосточной системы, кровельный материал
должен заканчиваться в середине желоба. Тогда, вода из него не будет попадать
на стены дома.

Однако, такое возможно не всегда. Это может быть связано с
особенностями кровельного материала (например, длина металлочерепицы всегда
кратна 350 мм, а обычной кратна 1 шт.) или с просчетом во время проектирования
стропильной системы. В этом случае монтируют дополнительную карнизную планку.

Вторая составляющая системы слива воды с крыши – водосточная
система.

Ознакомимся с ее основными элементами и посмотрим, как
сделать водосточную систему самостоятельно.

4. Составляющие элементы водосточной системы

Прежде чем приступить к изготовлению отлива, нужно разобраться, какие элементы (комплектующие) нужны:

желоб. Служит для приема воды со скатов. Его диаметр зависит от площади ската;

воронка или ливнеприемник. Соединяет желоб и трубу;

труба. Отводит воду в дренажную систему или подальше от фундамента;

углы и повороты. Позволяют обойти дом, выступающие элементы или установить трубу на нужном расстоянии от стены;

заглушки. Используются в тех местах, где не предусмотрена воронка.

Совет. Заглушки устанавливаются в наиболее высоком месте.

крепежи. Для желоба и трубы.

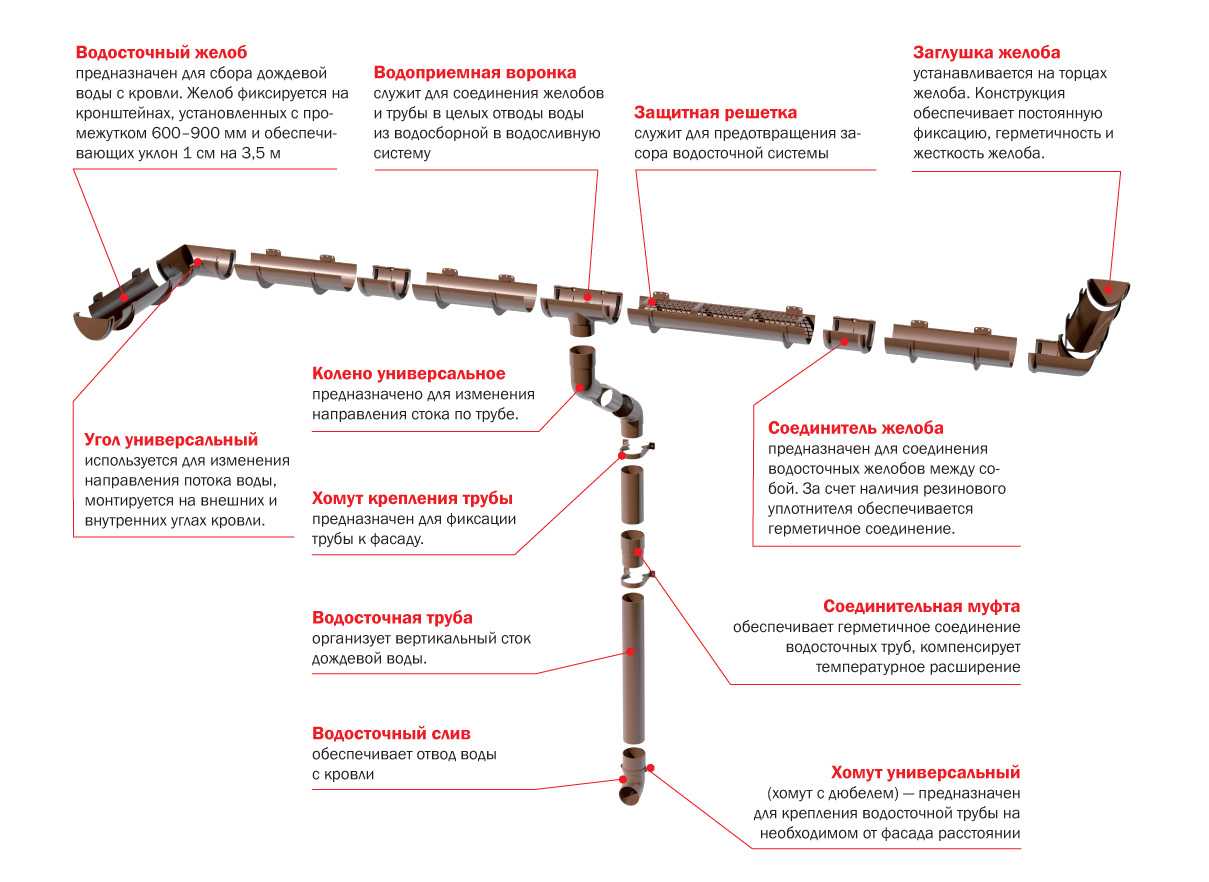

Наглядно элементы водосточной системы приведены на схеме.

Приготовим инструмент

Перед началом монтирования необходимо продумать, какой инструмент понадобиться на каждом этапе работ и подготовить его. Это значительно сократит время установки водосточной конструкции.

При использовании оборудования, работающего от сети, приготовьте удлинитель необходимой длины.

Монтажное оборудование:

  1. строительные леса или лестница для проведения работ у края крыши;
  2. приспособления для разметки: карандаш, маркер, уровень, отбивочный шнур, рулетка;
  3. электроинструмент (можно обойтись ручным эквивалентом): болгарка (ножовка), шуруповерт (отвертка);
  4. дополнительное оборудование: ножницы по металлу, молоток, прямые и угловые клещи, струбцины или держатели;
  5. средства индивидуальной защиты: обязательно перчатки и очки, защитный костюм и спец.обувь по желанию.
