Как своими руками сделать монтаж газового котла безопасно и законно?

Ставим газовый котел: как правильно установить своими руками? Как сделать заземление? Правила установки и пошаговый монтаж настенного или напольного двухконтурного газового котла.

Расположение газового котла

Газовый котел в квартире обычно размещают на кухне, что обуславливается наличием всех необходимых коммуникаций, да и расстояние от газовой трубы до котла выдерживается без проблем. Как правило, для квартир используются настенные котлы, которые крепятся к стенам при помощи специальных кронштейнов, идущих в комплекте с оборудованием.

Если в доме есть лестница, ведущая на верхний этаж, у хозяев возникает желание установить котел под ней. Как правило, объема пространства под лестницей достаточно для котла, а вот с вентиляцией есть проблемы, поэтому ее приходится обустраивать отдельно, используя трубы большого диаметра.

Где можно и где нельзя ставить газовый котел

Правила установки газового котла предусматривают следующие требования для установки ОТОПИТЕЛЬНОГО котла, независимо от того, обеспечивает он еще и ГВС или нет:

  1. Котел должен устанавливаться в отдельном помещении – топочной (котельной) площадью не менее 4 кв. м., высотой потолка не менее 2,5 м. В правилах указано также, что объем помещения должен быть не менее 8 куб.м. Исходя из этого, можно встретить указания на допустимость потолка в 2 м. Это неверно. 8 кубов – минимальный свободный объем.
  2. В топочной должно быть открывающееся окно, а ширина двери (не дверного проема) – не менее 0,8 м.
  3. Отделка топочной горючими материалами, наличие в ней фальшпотолка или фальшпола недопустимы.
  4. В топочную должен быть обеспечен приток воздуха через сквозную, не закрываемую продушину сечением не менее 8 кв.см. на 1 кВт мощности котла.

Для любых же котлов, в том числе настенных водогрейных, должны также выполняться общие нормы:

  • Выхлоп котла должен выходить в отдельный газоход (часто неправильно называемый дымоходом); использование для этого вентиляционных каналов недопустимо – опасные для жизни продукты сгорания могут попасть к соседям или в другие комнаты.
  • Длина горизонтальной части газохода не должна превышать 3 м в пределах топочной и иметь не более 3-х углов поворота.
  • Выход газохода должен быть вертикальным и поднятым над коньком крыши или наивысшей точкой фронтона на плоской крыше не менее чем на 1 м.
  • Так как продукты сгорания при остывании образуют химически агрессивные вещества, дымоход должен быть выполнен из термо- и химически стойких цельных материалов. Использование слоистых материалов, напр. асбоцементных труб, допустимо на расстоянии не менее 5 м от обреза выхлопного патрубка котла.

При установке настенного водогрейного газового котла в кухне должны быть выполнены дополнительные условия:

  • Высота подвески котла по обрезу наинизшего патрубка – не ниже верхушки излива мойки, но не менее 800 мм от пола.
  • Пространство под котлом должно быть свободным.
  • На пол под котлом должен быть постелен прочный несгораемый лист 1х1 м, металлический. Прочности асбоцемента газовики и пожарники не признают – он истирается, а СЭС запрещает иметь в доме что-либо, содержащее асбест.
  • В помещении не должно быть полостей, в которых могут накапливаться продукты сгорания либо взрывоопасная газовая смесь.

Если котел используется для отопления, то газовики (которые, между прочим, с теплосетью не очень-то дружат – она им вечно должна за газ) проверят и состояние системы отопления в квартире/доме:

  • Уклон горизонтальных участков труб должен быть положительным, но не более 5 мм на погонный метр по току воды.
  • В наивысшей точке системы должен быть установлен расширительный бак и воздушный кран. Убеждать, что вы купите «крутой» котел, в котором все предусмотрено, бесполезно: правила есть правила.
  • Состояние отопительной системы должно допускать ее опрессовку под давлением 1,8 атм.

Требования, как видим, жесткие, но оправданные – газ есть газ. Поэтому о газовом котле, даже водогрейном, лучше и не думать, если:

  • Вы живете в блочной хрущевке или другом многоквартирном доме без магистрального газохода.
  • Если у вас в кухне фальшпотолок, убирать который вы не желаете, или капитальная антресоль. На антресоли с днищем из дерева или ДВП, которое в принципе можно убрать, и антресоли тогда не будет, газовики смотрят сквозь пальцы.
  • Если ваша квартира не приватизирована, можно рассчитывать только на водогрейный котел: выделение помещения под топочную означает перепланировку, которую может делать только владелец.

Во всех остальных случаях поставить водогрейный котел в квартире можно; отопительный настенный возможно, а напольный – весьма проблематично.

В частном же доме можно ставить любой котел: правила не требуют, чтобы топочная находилась непосредственно в доме. Если сделать пристройку к дому снаружи под топочную, то у инстанций будет только меньше поводов для придирок. В ней можно поставить напольный газовый котел большой мощности для обогрева не только особняка, но и служебных помещений.

Для частного же жилья среднего класса оптимальное решение – настенный котел; под него не требуется, как для напольного, устраивать кирпичный или бетонный поддон с бортами в полметра. Установка настенного газового котла в частном доме также обходится без технических и организационных затруднений: несгораемую каморку под топочную всегда можно выгородить, хотя бы на чердаке.

Нормативная база, регулирующая сферу

Неправильное использование газового оборудования нередко приводит к негативным последствиям. Поэтому государство отрегулировало эту сферу до мельчайших подробностей.

И, ввиду такой особенности, один, даже объемный документ, не сможет вместить в себя все нужные сведения.

Все необходимые правила по установке газовых котлов изложены в руководящих профильных документах. Но проблема в том, что их много и на знакомство с ними потребуется немало времени. Поэтому в большинстве случаев приходится полагаться на специалистов

В результате всевозможных наставлений действительно много. К примеру, отдельные смежные вопросы регулируют:

  • СП-401.1325800.2018, где изложены правила проектирования всевозможных систем газопотребления в жилых зданиях;
  • СП 62.13330.2011, где указано, каким должно быть давление газа, как правильно проложить трубы к котлу и тд;
  • ГОСТы с номерами Р 52318-2005; Р 58121.2-2018; 3262-75. Где указано какие трубы и соединительные элементы можно и нужно использовать при монтаже газового котла. Кроме того, описаны стальные и другие разновидности газопроводов. А также указаны их характеристики;
  • ГОСТ 27751-2014; СП 20.13330. В этих документах изложены требования к нагрузке на внешние и внутренние газопроводы, использующиеся для установки котлов;
  • СП 402.1325800.2018, где изложены правила подключения котлов к электросетям;
  • СП 28.13330, а в отдельных случаях ГОСТ 9.602-2016, где описаны методы борьбы с коррозией;
  • СНиП 21-01-97. В этом документе изложены меры безопасности, которые следует соблюдать при эксплуатации зданий, в том числе и отапливаемых газовыми котлами. А также произведено деление строительных материалов на горючие, негорючие. А такая информация важна при оборудовании помещения в котором будет размещен котел.

Кроме того, следует ознакомиться с правилами, изложенными в СП 60.13330.2016 (этот документ является актуализированной версией известного СНиП 41-01-2003). Ведь именно в этом подзаконном акте указано, что для обогрева жилья можно использовать индивидуальные источники отопления и то, какими они должны быть.

И это далеко не все, что нужно знать для гарантированно правильного размещения котла и дальнейшей безопасной эксплуатации.

Соблюдать действующие требования при установке котлов следует в обязательном порядке. Так как в противном случае указанный агрегат просто не будет допущен к эксплуатации. А за самовольное подключение предусмотрены жесткие санкции в виде больших штрафов (от 10 тыс. рублей). Об этом сказано в ст. 7.19 КоАП, а также в ст. 215.3 Уголовного кодекса

А, если, к примеру, возник вопрос о том, зачем знать меры безопасности или нагрузки на трубы при строительстве. Тогда следует помнить, что установленный котел будет допускаться к эксплуатации. И, когда не соблюдены установленные правила, изложенные в профильном документе, то выявленные недочеты придется устранять.

В случае, когда выполняется установка купленного газового котла в собственном деревянном доме и не соблюдены требования по размеру фундамента, который в любой точке должен превышать габариты котла не менее, чем на 30 см. Тогда вместо того, чтобы наслаждаться комфортом, придется выполнять демонтаж конструкции и выполнять работы по новой.

Монтаж профиля под гипсокартон своими руками

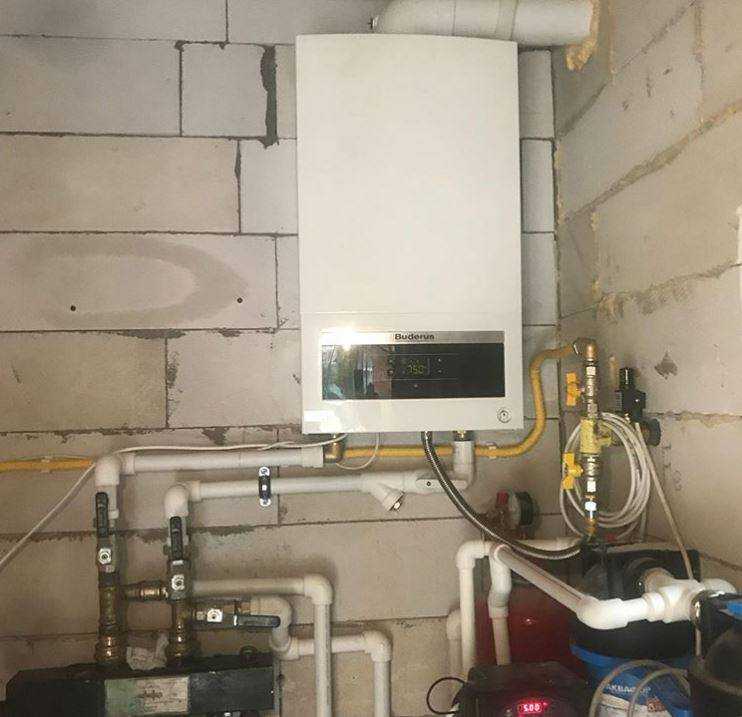

Требования к помещению для установки газового котла

Исчерпывающая информация по правильной подготовке помещения содержится в одном из вышеперечисленных документов. В том числе, там имеются предписания по габаритам котельной, обустройству входной двери, высоте потолочного перекрытия и прочим важным параметрам (ключевые требования см. ниже).

Сразу же стоит отметить, что если максимальная тепловая мощность газового котла более 30 кВт, то под его установку обязательно необходимо выделять отдельное помещение. Модели с меньшей производительностью и с соответствующим расположением вывода под дымоход могут устанавливаться, например, в кухонном помещении. Категорически запрещается монтаж газового котла в ванной.

Нельзя его устанавливать и в санузле, а также в комнатах, которые считаются по назначению жилыми. В качестве альтернативы допускается обустройство котельной в отдельной постройке. При этом, учитываются свои нормы, о которых есть информация ниже.

Котельную в частном доме можно оборудовать на уровне цокольного этажа, на чердаке (не рекомендуется) или просто в специально обустроенной под эти задачи комнате.

В соответствии с правилами установки газового котла в частном доме она должна быть оборудована с учетом следующих критериев:

  • Площадь не менее 4 м2.
  • Одно помещение рассчитывается не более, чем на две единицы отопительного оборудования.
  • Свободный объем берется от 15 м3. Для моделей с небольшой производительностью (до 30 кВт) эту цифру можно уменьшить на 2 м2.
  • От пола до потолочного перекрытия должно быть 2,2 м (не меньше).
  • Котел устанавливается так, чтобы расстояние от него до входной двери было не менее 1 м; рекомендуется обустраивать агрегат возле стены, которая расположена напротив дверного проема.
  • С фронтальной стороны котла нужно оставлять, как минимум, 1,3 м свободного расстояния для настройки, диагностики и ремонта агрегата.
  • Ширина входной двери берется в районе 0,8 м; желательно, чтобы открывалась она наружу.
  • В помещении предусматривается окно с открывающейся наружу форточкой для экстренного проветривания помещения; его площадь должна быть не менее, чем 0,5 м2;
  • Отделку поверхностей нельзя выполнять из склонных к перегреву или возгоранию материалов.
  • В котельную вводится отдельная линия электропитания для подключения освещения, насоса и котла (если он энергозависим) со своим автоматическим выключателем и, по возможности, с УЗО.

Особое внимание следует обратить на обустройство пола. Он должен иметь прочное основание в виде черновой стяжки с армированием, а также финишное покрытие из абсолютно негорючих материалов (керамика, камень, бетон)

Чтобы котел было проще выставить, полы делаются строго по уровню.

На кривой поверхности установка котла может быть затруднена или невозможна недостаточным вылетом регулируемых ножек. Подкладывать под них сторонние предметы, чтобы выровнять агрегат, запрещено. Если котел установить неровно, то он может работать неправильно, с повышенной шумностью и вибрациями.

Для наполнения водяной системы отопления и ее подпитки в процессе эксплуатации в котельную необходимо ввести водопровод с холодной водой. Для слива системы на период обслуживания или ремонта оборудования в помещении обустраивается канализационная точка.

К дымоходу и обеспечению воздухообмена в котельной частного дома предъявляются особые требования, потому этот вопрос рассмотрен отдельным подпунктом ниже.

Если помещение под установку газового котла оборудуется в отдельной от частного дома постройке, то к нему предъявляются такие требования:

  • свой фундамент;
  • бетонированное основание;
  • наличие принудительной вентиляции;
  • двери обязательно должны открываться наружу;
  • размеры котельной рассчитываются по вышеуказанным нормам;
  • в одной и той же котельной разрешается установка не более двух газовых котлов;
  • наличие правильно обустроенного дымохода;
  • к нему должен быть обеспечен свободный доступ для прочистки и других операций;
  • для питания штучного освещения и отопительного оборудования предусматривается отдельный ввод с автоматом соответствующей мощности;
  • подача воды должна быть организована так, чтобы в холодное время года магистраль не замерзла.

Мини-котельная смонтированная возле дома.

Полы, стены и потолки отдельно оборудованной котельной также должны быть выполнены и отделаны материалами, соответствующие классу негорючих и термостойких.

Правила по установке газовых котлов

Перед установкой любого отопительного агрегата необходимо изучить все требования к его размещению. Основные моменты и правила по установке прописаны в специальном нормативном документе — СНиП 41−01−2003, с которым каждый обязан ознакомиться.

Требования по установке отопительных газовых котлов:

газовый котел разрешается размещать только в отдельном помещении, желательно в топочной или котельной. Площадь такого помещения должна быть не менее 4 кв. м. Согласно прописанным требованиям, потолок в помещении должен быть высотой не менее 2,5 м. В общем, минимальный объем помещения должен соответствовать значению в 8 куб. м. Стоит отметить, что данное значение подходит для котлов с мощностью до 30 кВт. Если Вы планируете устанавливать более мощный котел — от 31−60 кВт или 61−200 кВт, то объем помещения соответственно должен быть большим — 13,5 и 15 куб. м., то есть на каждый дополнительный киловатт мощности нужно выделять дополнительно 0,2 куб. м. площади помещения;

топочная должна освещаться, то есть в котельной должно быть окно, которое легко открывается, а также дверь, шириною не менее 0,8 м. По правилам, на каждые 10 куб. м. помещения должно приходиться не менее 0,3 кв. м. окна;

в котельной обязательно должна быть естественная вентиляция. Приток воздуха через сквозную продушину необходим. К тому же размер сечения продушины также прописан в правилах — 8 кв. см на 1кВт мощности отопительного агрегата;

отверстие в дымоходе должно располагаться не ниже чем на 25 см от самого дымоходного канала

Кроме этого, важно соблюдать соответствие в размерах самого дымохода и канала, диаметр отверстия должен быть больше дымоходного канала;
верхняя часть дымохода должна располагаться выше уровня кровли;

отделка топочной горючими материалами не допускается, фальшпол и фальшпотолок использовать в строительстве топочной строго противопоказано;
для газовых отопительных приборов, которые установлены в подвальном или цокольном помещении, должен быть обеспечен выход на улицу.

Отопительные газовые котлы обязательно проверяются представителями газовых служб. Газовики осматривают и дают свою оценку системе отопления. Основные требования к системе отопления:

В самой верхней части отопительной системы должен располагаться воздушный кран и расширительный бак

Обратите на это внимание при покупке.
Горизонтальные трубы должны иметь положительный уклон, но не более 5 мм.
Отопительная система должна давать опрессовку с давлением 1,8 атм.. Существуют дополнительные требования к установке котлов, это относится к любым видам агрегатов — настенных водогрейных, напольных и отопительных:

Существуют дополнительные требования к установке котлов, это относится к любым видам агрегатов — настенных водогрейных, напольных и отопительных:

  1. Место под газовым котлом должно быть в свободном доступе, то есть заставлять пространство какими-либо вещами не стоит.
  2. Если планируется установка настенного котла, то он должен быть подвешен на расстоянии не менее 8 см. от пола.
  3. Вешать газовый котел нужно на высоте соответствующей уровню верхней части излива мойки.
  4. Под напольным котлом должен быть постелен квадратный несгораемый металлический лист площадью 1 кв. м. Асбоцементные покрытия запрещены.
  5. Топочная не должна иметь каких-либо полостей, где могут скапливаться опасные для здоровья человека продукты сгорания.

С чего начать установку?

  1. Для начала нужно наметить место установки на стене или на полу, в зависимости от типа котла.
  2. Проверить, достаточно ли деталей и прочих вспомогательных элементов. В общем, мысленно ставим котёл на будущее место эксплуатации.
  3. Просмотреть инструкцию к установке.

ВАЖНО! В одиночку можно установить только малогабаритный или напольный котёл (и то не всегда). В большинстве случаев потребуется помощь одного или двух человек.

Требования к помещению

  1. Размеры комнаты для установки зависят от мощности котла. Минимальная площадь – 4 квадратных метра, а высота потолка – 2-2,5 метра.
  2. Дверной проём – не менее 80 сантиметров в ширину.
  3. Обязательно наличие окон. Минимальное требование для помещения в 4 квадрата – небольшая форточка, размером 0,15 квадратных метра.
  4. На каждый киловатт мощности аппарата должно приходиться по 8 кубических сантиметров вентиляции.
  5. Газовые трубы должны быть металлическими, другой материал не допускается.
  6. Диаметр дымохода должен зависеть от мощности. Минимальный диаметр – 13 см, при чём он не должен сужаться к верху и должен выступать над поверхностью крыши минимум на пол метра.
  7. В помещении должны находиться газовые датчики, а на самом котле клапан остановки подачи газа.
  8. Котёл должен быть оснащён датчиком расхода топлива.
  9. В многоквартирном доме можно устанавливать котёл везде, кроме подвала, а в одноквартирном рекомендуется установить в подвале.
  10. Блок питания котла (для автономных котлов) и система подачи электричества должны иметь теплоизоляционные и электроизоляционные экраны.

Как правильно установить оборудование

Чётко следуйте всем правилам и нормам СНиП 42-01-2002 «Газораспределительные системы», не отклоняясь от них.

Любая попытка сымпровизировать или изменить классическую технологию может быть замечена проверяющими.

А если это повлечёт аварию или убытки другим жильцам дома, владельцу грозит административное, а, в некоторых случаях и уголовное наказание.

  • Если котёл настенный, пол под ним должен быть идеально ровным, так как насос, качающий воду может повлечь вибрацию и смещение котла. Если вибрация будет сильной, газовые трубы или система водоснабжения может отсоединиться от котла, что приведёт к утечке газа или к потопу.
  • Если есть возможность изготовить подставку под котёл, это обезопасит конструкцию и усилит прочность сцепления с полом.
  • Если установить котёл возле плиты, бойлера или прочих нагревающихся элементов, то общая мощность термического поля между ними будет выше, чем показывают датчики, так как они замеряют данный только внутри самой системы. Данное правило не указано в СНиП, но часто является причиной преждевременного износа механизма или выхода из строя.

Документация

Необходимые документы:

  1. Сводка по расходу топлива конкретным аппаратом. Выполнить её могут как работники, которые устанавливают котёл, так и сам хозяин-установщик. В техническом паспорте устройства должны быть указаны данные по расходу электричества, газа и воды. В течение 14 дней работник газовой службы должен выдать предварительное согласие на установку агрегата.
  2. Проект монтажа, в котором указаны все пункты и шаги установки, схема подключения коммуникаций и вывода дымохода.
  3. Техническое условие, в котором указаны данные о монтаже и проведении коммуникаций к котлу.
  4. Сертификат прибора, просмотренный и заверенный газовщиками. Справку о стандартизации котла.

После согласования проекта можно приступать к установке. Профессионалы как правило ведут протокол установки, в котором отмечают базовые шаги, чтобы защитить себя на случай брака оборудования или несчастного случая, который повлёк убытки.

Протокол подписывается заказчиком (хозяином котла). Если выполняется самостоятельная установка, в протоколе нужно отмечать основные этапы, прописанные в инструкции к котлу. Если произойдёт авария во время установки или котёл не будет функционировать должным образом, протокол послужит юридической защитой.

ВНИМАНИЕ! В случае, когда установку выполняют специалисты, а протокол подписывает заказчик, он имеет юридическую силу, а если установку выполняет сам заказчик – протокол является обычным описанием действий.

Информация о газовых котлах

На отечественном рынке потребителям предлагают обширный ассортимент газового оборудования. Чтобы выбор был правильным, нужно изучить информацию относительно отопительных агрегатов от разных производителей.

Газовые котлы делятся на несколько типов в зависимости от:

  • конструктивного устройства;
  • способа монтажа;
  • номинальной мощности;
  • принципа розжига;
  • технологии отведения продуктов горения.

Согласно базовой конструкции агрегаты бывают одно- и двухконтурными:

  1. Котлы первого типа нужны для обеспечения отопительной системы, а в случае планирования использования их для горячего водоснабжения, потребуется прибор, который называется бойлером косвенного нагрева. Обозначают этот агрегат отопительный газовый водогрейный сокращенно АОГВ.
  2. Двухконтурные модели способны обеспечить как обогрев домовладения, так и снабдить жильцов горячей водой. Они могут функционировать как по проточному варианту нагрева, так и быть оснащены встроенным бойлером. Он не только подогревает воду, но и поддерживает некоторый ее запас. На двухконтурных приборах наносится буквенное обозначение АКГВ — агрегат комбинированный газовый водогрейный.

В зависимости от способа установки напольного газового котла в частном доме он бывает либо настенным, либо напольным:

  1. Настенные модели приобретают все большую популярность, поскольку ими пользуются даже в квартирных условиях. Они удобны тем, что для отвода продуктов горения не требуется постройка конструкции, отводящей дым. Дымоудаление можно осуществлять непосредственно в атмосферу через внешнюю стену, установив коаксиальный дымоход, который также обеспечивает подачу воздуха, необходимого для сжигания топлива.
  2. Устанавливаемые на полу агрегаты отличаются от настенных моделей большей мощностью. Монтаж напольного газового котла в частном доме обычно выполняют в котельных, чтобы они не загромождали бытовые помещения.

Сегодня все производимые отопительные агрегаты оснащены автоматическими защитными системами разного уровня сложности, но в любом случае в них предусмотрено прекращение подачи топлива на горелки при наличии утечек или перебоев в работе газовой магистрали, чрезмерного нагрева теплоносителя или недостаточной силы тяги в дымоходе.

Легче всего высчитать мощность, исходя из того, что на 10 «квадратов» требуется 1 кВт. К полученному результату нужно прибавить 15 – 20 %, чтобы обеспечить запас и не дать агрегату работать на пределе возможностей.

Для вычислений пользуются формулой W = S × Wуд / 10, где:

W — мощность прибора;

S – отапливаемая площадь;

Wуд — удельная мощность для теплоснабжения 10 м².

В зависимости от региона нахождения удельная мощность может изменяться. Например, если для северных районов это 1,5 — 2,0 кВт, то для южных она другая — 0,7 — 0,9 кВт.

Но подобный подход к определению мощности нельзя назвать точным, поскольку он не учитывает особенностей конкретного домовладения. Можно до того, как установить газовый котел в частном доме, обратиться к специалистам, имеющим большой опыт в проведении подобных вычислений, которые рассчитают данный параметр для каждого помещения. Зная точную величину мощности, сделать оптимальный выбор газового оборудования не составит труда.
