Модульная лестница своими руками из металла: чертежи, какими преимуществами и недостатками обладает конструкция? Как правильно изготавливать подъемную систему?

Ключевые особенности, преимущества и недостатки

Основная эксплуатационная нагрузка приходится на нижнюю и верхнюю часть. Они соединены между собой специальным металлическим косоуром, на который мастера монтируют вспомогательные элементы – ограждения и ступени. Новички могут попробовать установить раздельные модели, которые при стыковке превращаются в классическую лестницу.

Четкой инструкции по изготовлению модульной лестницы в домашних условиях не существует, так как каждый случай индивидуален. Мастер должен ориентироваться на специфичность недвижимости. К примеру: ступени можно изготовить из натурального дерева, нужно только правильно определить толщину массива

Качеству задействованных материалов уделяют повышенное внимание, так как они должны выдерживать воздействие определенных нагрузок

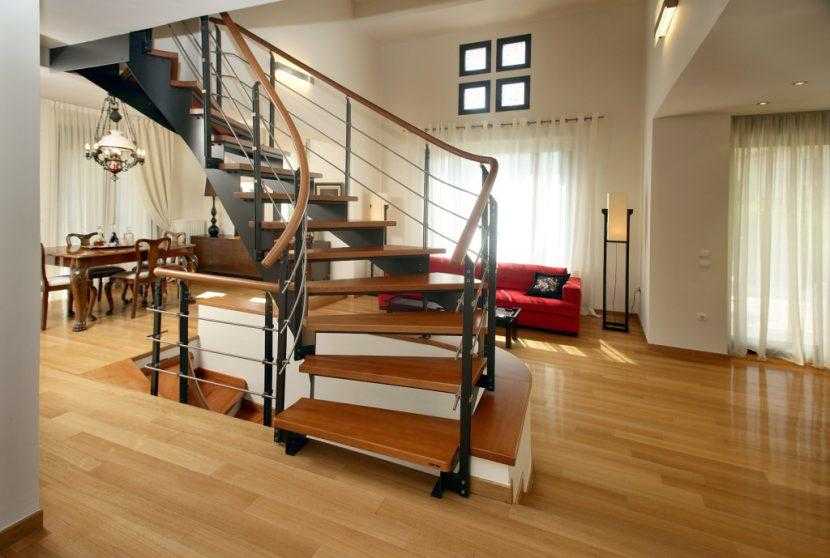

Незаменимый вариант для ограниченного пространства

К основным преимуществам модульных изделий можно отнести следующие параметры:

  1. Большое разнообразие форм. Мастер может на свое усмотрение выбрать оптимальную конфигурацию, исходя из эксплуатационных потребностей, специфичности помещения.
  2. Сборка без сварочного аппарата.
  3. Огромный ассортимент оттенков и форм позволяет подобрать тот вариант, который максимально гармонично впишется в ранее созданный интерьер.
  4. Модульная разновидность лестницы может обладать любыми габаритами. Мастер может контролировать степень уклона.

Недостатки:

  1. Нужны большие финансовые вложения.
  2. Модульные изделия менее прочные и долговечные, нежели цельные. Постепенно стыковые соединения разрушаются, из-за чего нужно периодически осматривать изделие на наличие дефектов.

Неординарный подход

Типы мансардных лестниц по конструкции

Существует шесть основных типов лестниц на мансарду:

  1. Одномаршевая – простая конструкция которую под силу изготовить своими руками, состоит из прямого лестничного марша, расположенного под углом. Такая конструкция подойдет не для всех видов домов, так как для комфортного угла наклона, который составляет 20-45 градусов, необходимо иметь высоту потолка не более 2.5 метров. При больших размерах по высоте, у лестницы будет крутой и небезопасный спуск. Строительство данной лестницы потребует более пологого проема в перекрытии, что приведет к уменьшению жилой площади мансардной комнаты.

  1. Двухмаршевая – удобная лестница подходит для просторных помещений, состоит из лестничных маршей и поворотной площадки, которая располагается под углом 90 или 180 градусов. При правильном размещении площадки можно задать подходящий угол наклона, что обеспечит безопасный и комфортный спуск и подъем. Такую лестничную конструкцию целесообразней размещать в углу, для экономии места.

  1. С забежными ступенями – в данной конструкции поворотная площадка заменяется ступенями трапециевидной формы, размещение которых происходит узкой стороной к центру лестницы. Благодаря чему, такой тип конструкции занимает намного меньше места, чем одно или двух маршевые лестницы.

  1. Винтовая лестница на мансарду, благодаря своей конструкции состоящей из забежных ступеней, прикрепленных к опорному столбу, выглядит изыскано и компактно, подходит для небольших помещений. Различным типам такой конструкции может хватить и 1 кв. метра жилой площади. На конструкции небольших размеров очень легко оступиться. Необходимо учесть, что подъем по спирали у пожилых людей может появится головокружение, и такие лестницы требуют дополнительного освещения и более надежные перила. По ней невозможно поднять крупногабаритные вещи на мансарду, учтите этот момент, если необходимо меблировать комнату, лучше это сделать до установки винтовой лестницы.

  1. Эвольвентные лестницы – выглядят очень изящно и оригинально, по конструкционной особенности среднее решение между винтовыми и маршевыми вариантами. Данная конструкция монтируется на изогнутый металлический или деревянный косоур, который самостоятельно очень сложно изготовить, в связи с чем такая лестница довольно дорогостоящий вариант.

  1. Складные лестницы представляют собой механизм, состоящий из складывающихся или задвигающихся друг в друга секций. В сложенном состоянии, они помещаются в коробе лестницы и со стороны комнаты закрываются люком, благодаря которому происходит теплоизоляция помещения и не придется делать дополнительное утепление лестничного проема. Такой тип конструкции больше подойдет, если дом невелик или вы не планируете постоянно пользоваться мансардой, например, только летом.

Установка лестницы в доме на второй этаж: металлокаркас и его сборка

Металл – это отличный материал для создания подъемного элемента с высоким уровнем грузоподъемности, длительным сроком эксплуатации. На металлокаркас может быть установлена лестница любой конструкции: от простой (на одном или двух косоурах и балках), до консольной.

Сборка типовой лестницы на металлокаркасе предполагает следующую последовательность:

  1. Раскрой материалов по рассчитанному проекту.
  2. Установка каркаса переходной площадки. Сварка оснований и прямоугольной рамы.
  3. Монтаж косоуров. Для прочности косоуры могут быть соединены кронштейнами со смежными с лестницей стенами.
  4. Изготовление и сварка кобылок на равном расстоянии друг от друга.
  5. Монтаж на уголки перекладин и кронштейнов для установки ступеней.
  6. Зашкуривание и прогрунтовка металла, при необходимости – окраска.
  7. Установка проступей и подступенков (если конструкция закрытая).
  8. Установка балясин и перил.
  9. Покраска конструкции в нужный цвет или покрытие деревянных ступеней лаком.

Металлокаркасная лестница обладает высоким уровнем грузоподъемности и длительным сроком эксплуатации

Для обшивки металлокаркаса в домашних условиях чаще всего используют гипсокартон, дерево. Кроме того, металлическую лестницу можно сделать со стеклянными ступенями и ограждениями. Для неординарных современных интерьеров можно выбрать в качестве материала для ступень – металлическую сетку.

Необходимые расчеты и вычисления

Теперь установим нужное количество ступенек. Для этого надо разделить высоту вашего помещения на рекомендуемую высоту подступенка (150 миллиметров). Допустим, до потолка 2,85 метра (2850 мм), тогда поучаем:

2850 / 150 = 19 ступеней.

Но так как пол второго этажа имеет свою толщину (он принимается равным одной ступени), то получим:

Если под лестницу отведено 5,5 м, то ширина проступи равна:

5500 / 18= 305,5 мм.

Для такого значения этого параметра угол подъема лестницы равен 27,2 градуса (по диаграмме).

Вычисления при установке лестницы.

По этим полученным результатам определяется тип спроектированной лестницы. Теперь надо определить так называемый «просвет» – расстояние между ступенькой и потолком. Рекомендуемые значения этого параметра лежат в пределах 1,85-2,1 м. Эта высота должна быть постоянной на протяжении всего лестничного марша, ширина которого в свою очередь должна равняться ширине выхода на клетку лестницы.

Ширина марша зависит от числа людей, проходящих по лестнице одновременно. Для обычных квартир этот параметр равен 0,85-1,1 м, а для комфортабельных апартаментов – 1,3-1,7 м. Для домов на дачных участках можно уменьшить ширину марша до 0,75-0,85 м, так как в таких случаях строят простые, протянутые вдоль стены лестницы.

Используя все полученные размеры и учитывая вышеприведенные рекомендации, вычерчивается схема лестницы на бумаге формата А4.

Для работы вам понадобятся следующие инструменты:

  • рулетка (длина 10 м);
  • металлические линейки 0,5 и 1 м;
  • чертежная бумага подходящего формата.

Размещение конструкции в общей комнате рекомендовано только в случае одновременного отопления обоих этажей. В остальных вариантах ее помещают в так называемый «холодный» конец помещения или на спроектированной заранее лестничной клетке.

Виды лестниц на второй этаж. Фото дизайна разных моделей

Прежде чем обустроить свой дом лестничной конструкцией, необходимо совершенно точно определить какого типа будет лестница и из какого материала. Выбор типа лестничной системы зависит от расположения ее в помещении, планировки дома и индивидуальных предпочтений собственника. Материалами для их изготовления, учитывая стремительный рост технологий, могут выступать самые разные образцы: оргстекло и керамика, натуральный камень и мрамор, металл и дерево.

Маршевые лестницы — самый популярный способ обустройства лестниц

Основные типы лестниц классифицируют по виду несущего элемента:

маршевые лестницы — на косоурах или тетивах;винтовые лестницы — с опорой в виде несущей стойки;лестницы на больцах — бескосоурные системы. Ступени такой лестницы крепятся к стене, а между собой соединяются с помощью больцев;комбинированные — когда одна система включает в себя несколько видов конструкций.

Г-образная маршевая поворотная лестница с площадкой

Основным отличием косоурной конструкции является то, что ступени фиксируются поверх несущего элемента. В то время, как в тетивных системах предусмотрены углубления, куда и вставляются ступени. Маршевые системы, в свою очередь, могут состоять из нескольких маршей, соединенных между собой площадкой или забежными ступенями.

Выбор той или иной маршевой системы зависит от расположения лестницы в помещении и наличия необходимого пространства для ее установки. В случае, когда пространство ограничено, используют поворотные системы маршевых лестниц. Для соединения разных уровней в частных коттеджах чаще всего используют лестницы, изготовленные из дерева. Такие конструкции достаточно легкие, хорошо вписываются в различные интерьеры и могут быть изготовлены самостоятельно.

Маршевая лестница с поворотом на 180 градусов

Многочисленные фото лестниц из дерева на второй этаж своими руками подтверждают популярность применения этого материала для лестничных конструкций.

Лестницы на больцах не имеют в своей конструкции каркаса. Каждая ступень такой лестницы с помощью специальных креплений опирается с одной стороны на стену, а с другой — последовательно соединяется больцами. Конструкции лестниц на больцах имеют ажурный легкий внешний вид и обладают высокой прочностью. Устанавливать такие лестницы можно вдоль стены, которая и будет несущим элементом, или в любом другом месте комнаты — тогда в качестве несущей конструкции будет выступать металлический профиль.

О многообразии современных лестничный систем в интерьере свидетельствуют фото лестниц в доме на второй этаж своими руками.

Лестница с поворотом на 90 градусов с забежными ступенями

Строим лестницу

Теперь познакомимся с инструкцией по монтажу самой деревянной лестницы в доме. Чертеж готов, материалы и инструменты на месте, можно приступать. Монтаж лестницы своими руками производится в следующей последовательности:

  1. Балку, которая предназначена для косоуров, обрезаем до длины будущей лестницы. Также с нижнего края обрезаем кусок толщиной в толщину одной проступи.
  2. Следующим этапом будет пропилка в косоуре пространство для ступенек. На строительном угольнике выставляем высоту ступени и ширину проступи, и переносим эти параметры на балку. Затем выпиливаем лишнюю часть.
  3. Теперь стоит приложить полученный косоур к своему месту. Его верхний край должен быть на уровне чистового пола второго этажа. А низ должен плотно упираться в пол первого этажа. Пока косоур стоит на своем месте, проверьте горизонтальность выпилов под ступеньки.
  4. Когда первый косоур будет готов и идеально выверен, по его шаблону делается второй. Вообще, в зависимости от нагрузок и ширины лестницы, косоуров может быть и два, и три и больше.
  5. Прошкурив оба косоура (или больше), их необходимо соединить между собой. Для этого делаем выпил сверху и снизу и прикрепляем к толстой балке анкерными болтами. Также, если есть такая возможность, крепим косоуры к стене.
  6. Теперь берем доски, которые предназначены для подступенек, и распиливаем их согласно сделанным расчетом. Затем полученные заготовки тщательно шлифуем и крепим к косоурам при помощи саморезов.
  7. Теперь настала очередь проступом. Доску также распиливают согласно чертежу и отшлифовывают. Затем наружный край каждой проступи необходимо профрейзировать, чтобы получилась полукруглая поверхность. Теперь крепим проступи к отведенным для них метам на саморезы.
  8. Теперь крепим при помощи шпилек балясины и монтируем перила.

На этом сборка лестницы завершена. Осталось только покрыть все поверхности защитным слоем в виде лака. Если есть желание, то можно покрыть все поверхности краской.

Если есть желание соорудить лестницу из дерева в загородном доме своими руками, то это дело вполне осуществимо. Главное, все внимательно просчитать, сделать предварительный чертеж и подобрать хороший материал. А дальше немного усилия и потраченного времени и красивая и удобная деревянная лестница, сделанная своими руками, готова. Она наверняка украсит ваш дом и внесет в него уют и комфорт.

Сергеев Андрей Николаевич

Монтаж перил для лестницы

Монтаж состоит из двух этапов: из подготовки и установки перила Подготовка к монтажу:

  • определяется место установки балясины;
  • делаются углубления в указанным местах;
  • устанавливается шкант, который выступает над ступеньками примерно на 1 см;
  • в каждой балясине открывается отверстие в нижней и верхней части;

Монтаж:

  1. устанавливаются несущие балки. Они должны быть установлены в начале и в конце лестницы;
  2. монтируются переходные стойки перил
  3. проверяется угловая симметрия;
  4. для фиксации поручня, шкант вставляется в выемки;
  5. основание и выемки балясин, смазываются клеем;
  6. устанавливаются столбцы;
  7. верхний брус балясины смазывается клеем;
  8. поручень прикладывается на балясинах и фиксируется;

Проектирование

Изготовить своими руками лестницу может почти каждый.

Однако, в данном случае следует руководствоваться строительными нормами, описанными в соответствующем СНиПе:

  • в жилом помещении ширина лестниц должна быть от 900 мм, которая считается от стены и до ограждений марша или между перилами;
  • ступеней следует изготавливать в диапазоне от 3 до 18;
  • уклон лестничного марша должен составлять 1:1.25, 1:1.5.

При этом помните, что основа каждой лестницы – ее удобная эксплуатация.

Использование дерева и металла в конструкции

Немаловажный момент — устройство перекрытий над 1-м этажом. Помните, чем меньше вы оставите проем для лестницы, тем круче она получится. К примеру, для дома, в котором вы не проживаете постоянного, например, дачного, это нормально, в противном случае такая конструкция будет не очень удобной.

Крутые дачные лестницы на 2 этаж

Есть несколько видов лестниц, ведущих на 2-ой этаж частного дома. Ниже рассмотрим три ее составляющих:

Конструкция
  1. Одномаршевая.
  2. Двухмаршевая.
  3. Трехмаршевая.
Форма Обычно встречается:
  • прямоугольная;
  • винтовая;
  • поворотная;
  • прямая.
Материал Чаще всего изготавливают из:

Могут также быть комбинированные варианты.

  1. Когда вы создаете дачные лестницы на второй этаж своими руками, знайте, что они состоят из несущей конструкции и ступеней . Последние – из проступи (горизонтального элемента) подступенка (вертикального).
  2. Опоры для ступеней — косоуры или балки, которые еще называют тетивой . Изготавливают эти элементы из:
    • дерева;
    • бетона;
    • металла.

Интересные винтовые лестницы для дачи на второй этаж

  1. По сторонам обычно есть ограждающие элементы – экран или перила . Последние крепят к ступеням стойками, тем самым определяя во многом стилистику конструкции.

Лестничный марш с промежуточной площадкой

  1. Лестничный марш — промежуток при подъеме с одного этажа на другой, нередко делают для удобства промежуточные площадки .

Освещение – немаловажная роль для лестницы, потому для отдельного помещения лучше предусмотреть окно, чтобы оно было естественным. Также не забывайте про подсветку в темное время суток. Интересно будут смотреться конструкции с подсветкой ступеней, например, вдоль стен слегка выше проступи или в подступенках. (См. также статью Освещение дачного участка: особенности.)

На больцах

Популярными сегодня являются и лестницы на больцах, которые собирают непосредственно на месте установки, не проводя подготовительные работы. В такой конструкции ступени с одной стороны крепят прямо к стене с помощью штырей или кронштейнов, с другой — соединяют каждую металлическими больцами (штырями), способными придать им нужную жесткость. Смотрится она легко и изящно, а также легко помещается даже в небольшом помещении.

Инструкция требует устраивать лестницу на больцах только вдоль несущей стены. В противном случае крепеж производят к боковому косоуру.

Для изготовления применяют:

Обычно не предусмотрены подступенки, хотя иногда, если они есть, в них скрыты больцы. Создается впечатление, что лестница «висит» в воздухе, так как крепеж не виден.

Конструкция на больцах

Винтовая

В небольших помещениях, в частности дачных домах, удачным решением будет винтовая лестница. В интерьере она смотрится интересно и компактно, хотя в эксплуатации она и не совсем удобна. К примеру, станет проблемой занос мебели на верхний этаж, да и частые подъемы и спуски также не добавят комфорта.

В данном случае:

  1. Ступени делают в виде трапеции, закрепляя узкой частью к центральной стойке.
  2. Стойка может быть изготовлена из металла или дерева, это зависит от конструкции и общего вида лестницы.
  3. Сборка происходит на месте без какой-либо предварительной подготовки.
  4. Купить элементы можно в специальных магазинах или сделать индивидуальный заказ.

Как купить

Когда вы решили приобрести готовую сборную конструкцию лестницы на 2 этаж, вы должны предварительно:

  • снять размеры помещения;
  • вычислить разницу между уровнями пола 1-ого и 2-ого этажей;
  • узнать глубину и ширину проема в междуэтажном перекрытии, которое было оставлено для ее монтажа.

Складной вариант, ведущий на чердак

В случае, когда пространство помещения не дает установить даже винтовой вариант, или цена комплекта значительная, можете сделать для подъема на следующий этаж или чердак раздвижную или складную лестницу:

  • первая обычно имеет две части-секции с направляющими элементами, фиксирующим механизмом роликов для скольжения;
  • вторая — из нескольких секций. Предлагается она сразу вместе с люком, открывающегося с помощью рычага. (См. также статью Мансарда на даче: особенности.)

Винтовые лестницы

Там, где минимум пространства лучший вариант – винтовая (спиральная) конструкция. Рекомендуемая ширина лестничного проема 800-1000 мм. Соответственно, технический проем на втором этаже – 2000-2200 мм.

Схема устройства винтовой лестницы

Чаще всего винтовые конструкции используются как вспомогательные (переход на чердак или цокольный этаж ). Для таких сооружений возможна ширина проема 700 мм, общей конструкции – 1500-1600 мм. Для проемов шириной свыше 3000 мм лучше использовать маршевые лестницы. Особенностью винтовых сооружений является конфигурация ступеней и способы их крепления. Ширина проступи должна быть: в средней части от 200 мм, в узкой – от 100 мм, в широкой – до 400 мм. Методы крепления могут быть разными, в том числе комбинированными:

На опорный столб. Отдельно стоящая конструкция, в центре спирали располагается усиленная стойка, к которой и крепятся ступени;

Чертеж с размерами опорного столба винтовой лестницы

На опорный столб и стены. С помощью больцов может выполняться дополнительная фиксация ступеней к окружающим стенам;
На изогнутую тетиву или косоусы.

Для винтовых сооружений лучше не монтировать подступенки. Их отсутствие позволяет более комфортно размещать стопы на ступенях, что обеспечивает дополнительную безопасность при перемещении. Высота пролета должна соответствовать нормам 1900–2000 мм. Обязательно наличие перил. Винтовые лестницы с забежными ступенями прекрасно впишутся в интерьер не только холла, но и комнаты. Свою популярность они получили именно за компактность. К недостаткам можно отнести – сложность перемещения габаритных предметов. Видео подборка различных дизайнов винтовых лестниц.

Стандартные элементы.

Каждый хороший хозяин умеет считать деньги. Строительство лестницы — не исключение. Можно неплохо сэкономить если детали лестницы на этапе проектирования получится подогнать к стандарту заготовок принятых на территории нашей страны.

Экономические соображения могут стать тем ключевым аргументом, который позволит хозяину выбрать единственный вариант расположения лестницы из нескольких возможных.

Стандарты на ступени:

Выпускаются с галтелью R 12.5. Пригласительные ступени: H 220 x 400 x 1200, R200 и H220x400x1400, R200

Забежная треугольная ступень нестандартного размера на заказ рассчитывается как прямоугольная (из нее просто вырезают необходимую ). Потому целесообразно заказывать прямоугольные. Стоимость идентична, а обрезки пригодятся в работе.

Крупные ступени можно изготовить из мебельного щита размеров: 38 х 400 х 2000, 38 х 500 х 1500, 38 х 500 х 2000, 38 х 700 х 1500, 38 х 1000 х 1000, 38 х 1100 х 1100, 38 х 1200 х 1200. Эти же щиты могут быть использованы для лестничных площадок.

Выпускаются толщиной 18 мм. Шириной: 180 и 120 мм. Длиной: 900, 1000, 1100, 1200, 1300, 1400 мм.

Выпускаются толщиной 18 мм. Размеры: 200 х 2000, 300 х 2000, 350 х 1000, 350 х 1500, 350 х 2000, 350 х 2500, 350 х 3000, 350 х 3500

Сечение: 80х80, 100х100.

Длина: 1200, 2000, 2500, 3000.

Естественно, под заказ возможны иные размеры.

Стандарты: 40 х 350 х 2500, 40 х 350 х 3000, 40 х 350 х 3500, 40 х 400 х 4000, 50 х 300 х 3500, 50 х 350 х 3500, 50 х 400 х 4500

Сечения: 40х70, 45х70, 45х80, 45х90, 60х60, 70х70, 70х90, 80х100

Длина: от 3500 до 6000 мм.

Диаметр круглых: 30 и 47 мм.

Квадратная часть других: 40х40, 45х45, 50х50, 60х60, 70х70, 80х80,

Диаметры: 75, 95, 115, 140, 145 мм.

Кроме того, имеет смысл ещё на этапе расчетов ознакомиться с прайс-листом ближайшего поставщика в шаговой доступности.

Итак, не боги горшки обжигают! Надеемся нам несколько удалось развеять миф о том, что проектирование и возведение лестниц доступно только избранным. Почитайте статьи, литературу на которую мы ссылались в этом тексте, выполните замеры, эскизы и чертежи.

По сути задача в сухом остатке выглядит просто: Исходя из планировки дома, места размещения лестницы, эстетических предпочтений хозяев, нужно произвести вычисления параметров приведенных в данной статье, которые необходимо органично вписать в нормы комфортного и безопасного движения по загородному дому или многоуровневой квартире.

Уюта и добра Вашему дому!

Инструкция по сборке модульной лестницы своими руками

Вам потребуются круглые металлические трубы с толстыми стенками. Сделать их самостоятельно вряд ли получится, поэтому лучше приобрести их в специализированной организации. Эти трубы пойдут на модули.

Также потребуется хорошие прочные трубы,  из которых вы будете делать несущие опоры.

Ступени вы можете самостоятельно выпилить из древесины либо заказать в организации, работающей по данному профилю. То же касается и заготовок для балясин и перил. Вы можете выпилить их самостоятельно либо купить готовые элементы в магазине. Кроме того, вам потребуется сварочный аппарат, а также цемент, вода и песок для изготовления бетонного раствора.

Процесс монтажа каркаса модульной системы

  1. Нарежьте трубы в соответствии по имеющимся размерам, используя болгарку.
  2. Приварите прямоугольную профтрубу к круглой с двух сторон от разреза, стяните при помощи болтов. Это обеспечит конструкции необходимую прочность.
  3. Отрезок тонкой трубы вставьте в толстую, стяните болтами.
  4. По этой схеме изготовьте необходимое количество модулей. Финишный и стартовый модули будут несколько отличаться. К ним следует дополнительно приварить металлическую площадку, при помощи которой модуль будет прикрепляться к перекрытию анкерами.

Монтаж модульной лестницы

  • Промажьте модули изнутри при помощи масла или смазки WD-40.
  • Установите стартовый модуль на пол, подстелив под него фанеру или гофрокартон.
  • Вставляйте элементы один в один, как будто собираете колонну. Финишный модуль закрепите таким образом, чтобы последняя ступень оказалось вровень с полом второго этажа. Для работы  используйте строительный уровень.

  • Начинайте аккуратно раздвигать каркас. Вы не повредите имеющееся у вас напольное покрытие, если, как мы рекомендовали выше, подстелили под нижний модуль фанеру. Придайте каркасу необходимую форму.
  • Далее приступаем к изготовлению вертикальных стоек. Будет очень хорошо, если вы смонтируете их на фундамент. Замесите цемент с песком в пропорциях 1:2. Залейте полученной бетонной смесью приямки, предварительно установив туда опоры. Если нет возможности залить фундамент, прикрепите площадку стартового модуля к полу при помощи нескольких анкеров.
  • После высыхания бетонного раствора прикрепите собранный металлический каркас к вертикальным опорам, используя болты.
  • Последним крепится стартовый модуль. Если ваш пол из бетона, делайте это при помощи анкеров. Если установка каркаса осуществляется на деревянное покрытие, используйте глухари с резьбой, аналогичной резьбе шурупов.

Монтаж ступенек

  1. Воспользовавшись строительным уровнем, прикрутите фланцы для крепления ступеней к собранным модулям.
  2. На фланце уложите ступени, разметьте места для крепежей.
  3. В указанных точках просверлите отверстия.
  4. Прикрепите ступеньки на фланцы при помощи глухарей или других крепежных элементов.

Установка поручней

Если вы приобрели в магазине готовые балясины, которые имеют в диаметре 25мм, следуйте данной инструкции:

  1. Отмерьте от края ступени 5 см, просверлите отверстие, равное диаметру балясины.
  2. Вставьте балясину в данное отверстие и выровните и ее по уровню.
  3. На нижней ступеньке отметьте точку, на которую приходится центр балясины. И просверлите дырку диаметром 5 мм. Она необходима для крепления болтом.
  4. Вставьте балясину в заготовку и закрутите болт на нижней ступени.
  5. Аналогичным образом установите все балясины.
  6. Прикрепите поручень к балясинам саморезами. Готовые модели снабжены специальными пазами для этого.

Как построить мансардную лестницу своими руками

Перед началом работ возникают вопросы, с чего начинать и как сделать лестницу на мансарду. Если вы уже определились с конструкцией, то необходимо выбрать материал, наиболее подходящим и доступным материалом для изготовления лестничной конструкции является дерево. Древесина выбирается твердых пород, так как ей придется выдерживать серьезную нагрузку, причем многократно.

Весь деревянный материал для лестницы заносим в помещение, где собираемся непосредственно строить лестничную конструкцию, и храним в течение двух — трех дней, это необходимо для того, чтобы материал был одной температуры и влажности с помещением и принял окончательные размеры.

Выбор места для установки лестницы

Выбор места установки зависит от использования мансардного помещения, постоянного или временного (сезонного), если это будет жилая комната с постоянным использованием, то идеальным местом установки является прихожая или гостиная. Лучше всего лестничную конструкцию устанавливать возле или вдоль дальней стены (зависит от выбранной конструкции), при таком размещении экономится полезная площадь, и не препятствует перемещаться по комнате.

Размещение лестничной конструкции, для временного или сезонного использования мансардной комнаты, лучше всего подходит веранда, она будет выполнять роль тамбура, что исключит попадание прохладного воздуха в жилое помещение, также хорошим решением будет установка наружной лестничной конструкции с улицы.

Основные параметры при расчете лестницы

Для соблюдения безопасности и удобного передвижения, предусмотрены нормы по допустимым размерам элементов лестничной конструкции:

  • уклон маршевых лестниц -20-40°
  • ширина лестницы не менее 80-100 см
  • ширина (глубина) ступени – 20-32 см (оптимально — 27 см)
  • узкая часть забежной ступени – не менее 10 см
  • высота подступенка – 15 – 20 см

Составление чертежа и пример расчета лестницы

Данная схема расчетов применима для одномаршевых лестничных конструкций из различных материалов, будь то бетон, дерево или металл.

Замеряем общую высоту подъема – расстояние от уровня чистого пола нижнего этажа, до уровня чистого пола мансардного этажа, для примера возьмем равную 260 см.

Вычисляем количество ступеней, для этого общую высоту подъема делим на высоту подступенка, возьмем 18 см (допустимые 15-19 см), получим 260/18=14,44 шт. Полученный результат округляем до целого числа 14.

Следовательно, реальная высота ступеней (от верхней части нижней ступени, до верхней части верхней ступени) будет равна не 18 см, а 18,57 см (260/14).

Рассчитываем длину марша, берем количество ступеней и умножаем на их ширину 27 см (допустимая 20-32 см), получаем 14*27=405 см.

Произведя данные расчеты, полученные размеры лестницы на мансарду переносим на чертеж.

Высота пространства над головой – расстояние от нижнего края мансардного пола до ступеней. Для беспрепятственного прохода по лестничной конструкции, согласно ГОСТа данное расстояние должно быть не менее 185 см. Если это расстояние получается меньше допустимого, то необходимо уменьшить длину марша, за счет уменьшения количества ступеней и увеличения их высоты.

Производим расчет длины косоура, для этого подойдет формула Пифагора h2 +l2 = k2

l — длина марша

h — высота подъема

Получаем k=√(h2 +l2)=√(2.62 +4.052) =4,81. Лучше взять длину с запасом и округлить до 5 м.

Высчитываем ширину косоура – размер подступенка умножаем на 2, получаем 17,85*2=35,7 см.

Видео — расчет металлической лестничной конструкции.

Параметры лестницы с поворотом 180 градусов

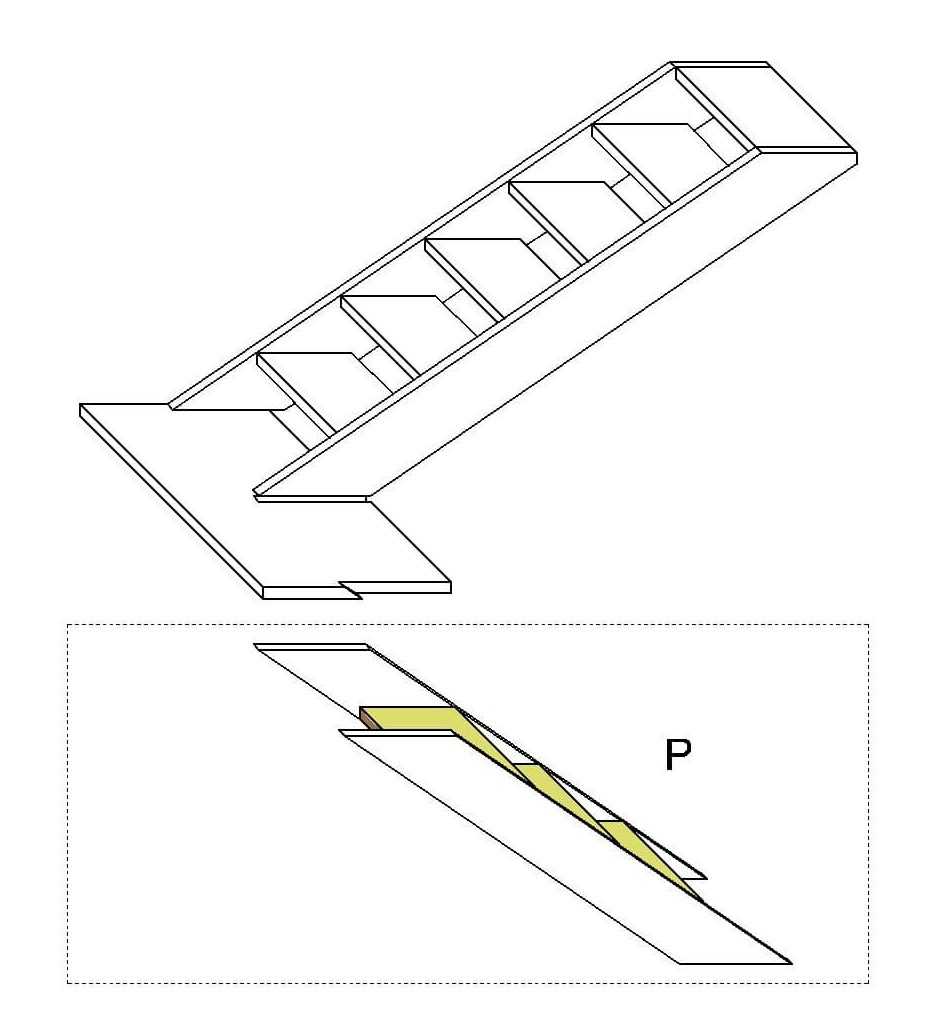

Рис. 1 Общий чертеж лестницы

Рис. 1 Общий чертеж лестницы

  • Y — высота проёма — как правило определяется высотой этажей Вашего дома
  • X — длина проема — зависит от того, сколько места Вы можете выделить в своём доме для лестницы
  • E — ширина лестницы — зависит от того, сколько места Вы можете выделить в своём доме для лестницы
  • Z — толщина ступеней — геометрический параметр материала (например, досок), из которых Вы планируете строить лестницу
  • F — выступ ступеней — расстояние на которое верхняя ступень будет нависать над нижней
  • C — всего ступеней — за сколько шагов Вам будет комфортней всего переместится с этажа на этаж
  • P — ступеней на нижней тетиве — количество ступеней до площадки, зависит от Ваших предпочтений и геометрических характеристик дома

Рис. 2 Обозначение ступеней

Функция «Показывать подступенки: H»

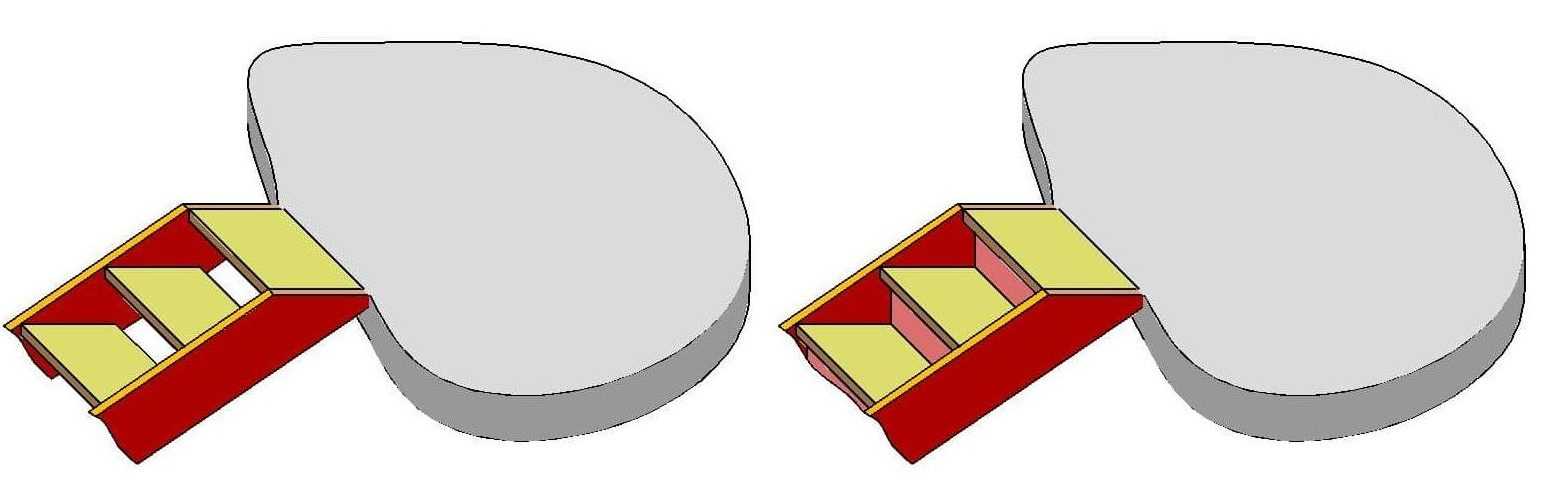

Рис.3 Исполнение лестницы с подступеньками

Вы можете строить свою лестницу с подступеньками, или без них. Данная функция позволяет увидеть, как будет выглядеть конструкция при обоих вариантах.

Функция «Верхняя ступень ниже пола 2 этажа: SP»

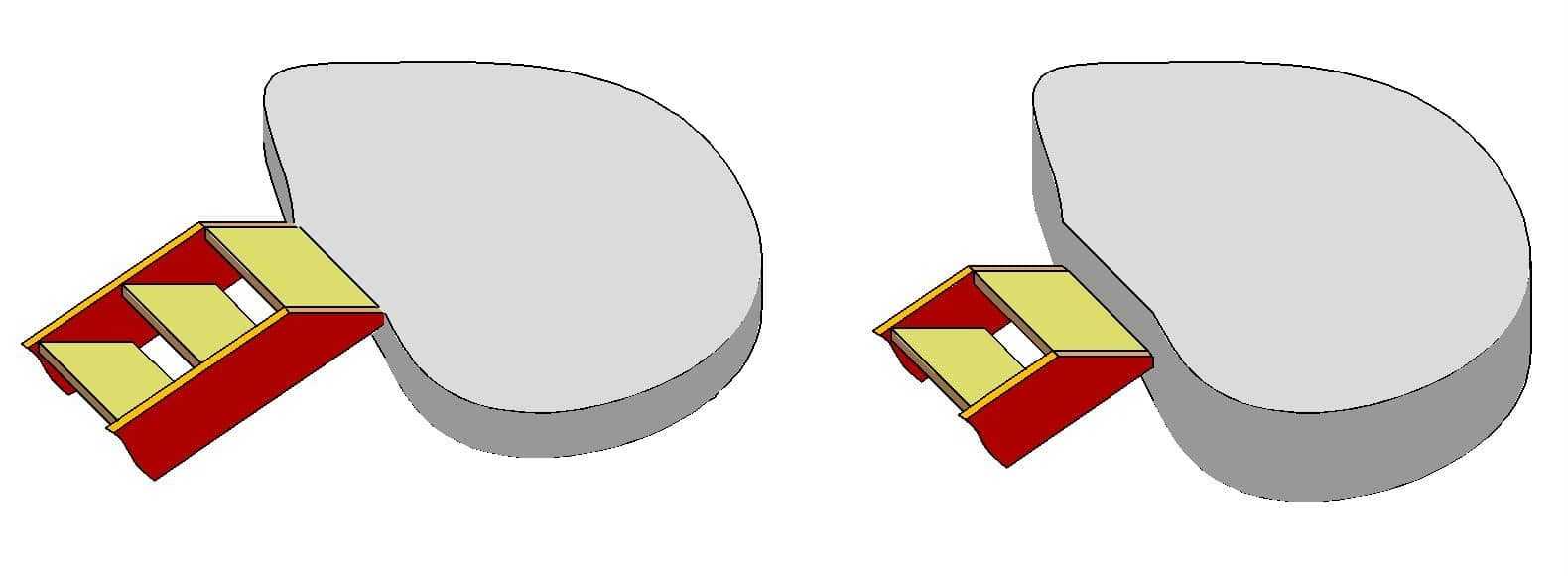

Рис. 4 Исполнение лестницы, с верхней ступенью ниже пола 2 этажа

В зависимости от взаиморазмещения конструкции и пола верхнего этажа:

  1. Верхняя плоскость верхней ступеньки на одном уровне с плоскостью пола верхнего этажа;
  2. Верхняя плоскость верхней ступеньки ниже плоскостью пола верхнего этажа на высоту ступени.

Выбор того, или иного взаиморазмещения может зависеть от: толщины межэтажных перекрытий, желаемого взаимоотношения количества ступеней и их высоты, длины заготовок для косоуров и длины проёма, желаемого угла наклона лестницы, или просто вкусов и предпочтений хозяина дома

Обратите внимание, на рисунке, на котором верхняя ступень ниже пола 2 этажа, толщина межэтажного перекрытия больше, чем на рисунке, на котором, верхняя ступень на уровне пола 2 этажа. При толщине перекрытия, меньше высоты ступеньки, косоур просто не упрётся в перекрытие (поэтому при демонстрации второго варианта, эту толщину пришлось увеличить)

Функция «Черно-белый чертеж:»

Рис. 5 Черно-белый чертеж лестницы

Использовать данную функцию целесообразно в двух случаях:

  1. Если Вы привыкли работать со стандартными ГОСТировыными чертежами, и, соответственно, лучше воспринимаете графику без цветового наполнения.
  2. Если Вы собираетесь распечатать результаты работы калькулятора. Тогда и меньше краски/тонера потратите и визуальное восприятие рисунков на бумаге будет лучше. И, конечно же, данная функция используется при печати на чёрно-белом принтере.

Функция «Изменить направление подъема: LR»

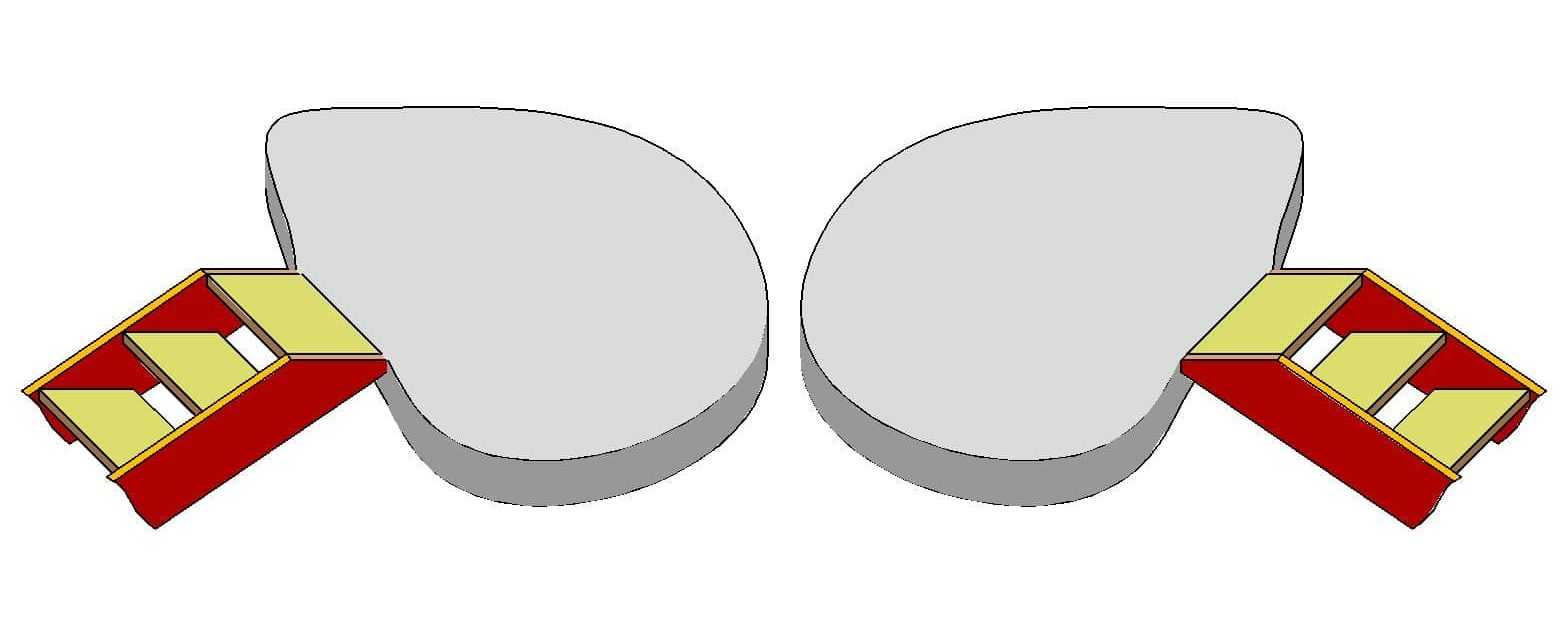

Рис. 6 Вид лестниц с разными направлениями подъёма

К конкретной лестнице, которая размещена определённым образом в доме можно подойти сбоку с двух сторон или только с одной — когда лестница соприкасается со стеной. В последнем случае существует два варианта размещения конструкции относительно наблюдателя:

  1. Подъём слева направо;
  2. Подъём справа налево.

Данная функция позволяет визуализировать оба этих варианта.

Виды лестниц для дома

Следует отметить, что в загородных домах используются два вида лестницы – маршевые и винтовые.

Маршевые лестницы удобны и надежны, они популярны, часто владельцы домов выбирают именно эту конструкцию. Эти лестницы состоят из прямых ступеней, ширина марша бывает как минимум 9 см, а ступеньки от3 до 18. Одним из основных свойств такой лестницы является то, что она занимает большое пространство. В основном маршевые лестницы могут состояться из нескольких маршей, этим постепенно меняется направление лестницы, чтобы экономить место и использовать место под лестницы для других целей.

Если размеры дома не позволяют установить широкую лестницу, то можно сделать выбор в пользу компактной конструкции. Для этого, можно поэкспериментировать с углом уклона. В основном для компактных лестниц, выбирается ступеньки с уклоном на 90 градусов. Если нужно сделать лестницу еще компактнее, можно заменить площадки среди маршей, ступеньками в форме трапеции. Они имеют более сложную форму.

Кроме маршевых лестниц, используются винтовые лестницы. Винтовые лестницы отличаются в первую очередь сложной конструкцией, также высокой стоимостью. Такую лестницу нужно установить только с помощью мастеров по этому делу, так как нужно выполнить сложные вычисления: нужно установить радиус спирали, высоты лестницы, число ступеней и далее.

Межэтажные лестницы должны соответствовать требованиям стандартов:

  • освещение должно быть качественным;
  • ширина ступеньки должна быть минимум 8 сантиметров;
  • лестницу нужно оборудовать перилами, с целью безопасности;
  • градус подъема должна быть 38 – 45 градусов;
  • количества ступеней должны быть нечетного количество, чтобы обеспечить удобный подъем.

Кроме того, если лестница устанавливается в деревянном доме, нужно выбирать легкий материал для строения конструкции.

Процесс установки, состоит из трех этапов:

  1. проектирование чертежа;
  2. выбор и закупка материалов;
  3. подготовка инструментов;
Рейтинг
( Пока оценок нет )
Понравилась статья? Поделиться с друзьями:
Сам Себе Строитель
Добавить комментарий

Adblock
detector
