Как выставить маяки для стяжки пола?

В отделочных работах используют различные виды маяков для стяжки, каждый из которых имеет свои преимущества и недостатки. Проще всего установить точечные маячки, но для ориентировки по таким отметкам нужно иметь немалый опыт.

Расчет количества маяков для помещения

Маяки принято ставить параллельно, началом их пути служит входная дверь, движение их ведет к стене напротив. Расстояние между параллелями должно быть меньше самого правила на 10 см или чуть больше. Крайние линии ведутся с отступом от стен на 3-4 дециметра. Для начала следует вычислить, где будет маяк №1.

Маяки

Например: S (расстояние) между предполагаемыми параллельными – 6, 55 м. Правило – 1,5 м. Оно, доставая до стены, должно быть с запасом в 15см, значит – от стены 1,35 м. Следующий за первым от края ряд будет где-то S=1 м, а между крайними остается – 3,85 м. При максимуме S между маяками 1,2 метра будет 3,85 м : 1,2 м = 3,2 (маяков). Ясно, что в данном случае помимо крайних хватит еще 2.

(6,55 – 0,7) / 5 = 1,17 м.

0,7 – Sот боковых маяков до стен.

5 – количество промежутков между маяками.

Создание маяков из раствора

Выравнивание пола по маякам, изготовленным из раствора, происходит по следующей схеме:

  1. На поверхности производится разметка в соответствии с необходимым расстоянием между маяками.
  2. По линии вкручиваются саморезы на предварительно установленные дюбели. Все фрагменты выравниваются по заданной плоскости.
  3. Между шурупами по прямой натягивается проволока. Лучше делать несколько рядов, это значительно повысит надежность.
  4. На получившуюся конструкцию накладывается раствор на основе цемента, смесь разравнивается в виде конуса с ровной площадкой у.
  5. По истечении 3–4 дней, когда состав окончательно высохнет, можно заливать раствор, разравнивая его правилом.

Этот метод немного напоминает вариант с установкой профилей, но исключает появление следов коррозии

Конечно, для полового покрытия это не всегда важно, но в некоторых случаях имеет решающее значение

Подготовка, расчеты и разметка поверхности

Выставление направляющих маяков для стяжки пола происходит только после подготовки старой конструкции пола, обустройства основания и проведения необходимых расчетов.

Если поверхность пола, представляет собой голую плиту перекрытия или старую стяжку, без отсутствия серьезные повреждений, сильных выбоин и раковин на поверхности, глубоких трещин и сколов, то приступают к этапам расчета и разметки. При наличии достаточно ощутимых повреждений, производят ремонт основания с использованием строительных смесей и растворов.

При снятии старого покрытия, следует учитывать тип и рисунок укладки паркетин

При повреждениях старой стяжки, ее вздутии и других сопутствующих проблем, рекомендуется выполнить ее полный демонтаж. Ремонта и реставрация такой поверхности не восстановит былую прочность пола и не обеспечит новому бетонному слою всех прочностных качеств. Для демонтажа используют перфоратор, отбойный молоток, кувалду, молоток и зубило.

Далее, для того, чтобы правильно установить маяки для стяжки пола выполняют расчетные работы по определению “нулевого уровня”, высоты стяжки и количества маяков. От качества выполнения данных работ, полностью зависит этап установки направляющих и дальнейшая их эксплуатация.

Общая схема нахождения нулевого уровня и проведение сопутствующей разметки

Определение “нулевого уровня” выполняется в несколько этапов:

  1. Для измерений потребуется подготовить карандаш, рулетку, строительный уровень и капроновый шнур.
  2. От поверхности пола отступают вверх 1-1,5 метра и переносят точку на плоскость стены. Измерить расстояние можно от любой точки на поверхности, но рекомендуется за точку отсчета брать наиболее высокое место.
  3. С использованием строительного уровня, от полученной точки, прочерчивается горизонтальная линия по периметру всего помещения.

От полученной линии, измеряются и записываются расстояния до поверхности основания. Из полученных значений, выбирается только самая большая и маленькая величина.
Минимальное измеренное расстояние, будет являться самой высокой точкой на поверхности и наоборот. От самой высокой точки, отступают вверх 3-5 см и прочерчивают горизонтальную линию.

В итоге, полученная высота, будет являться высотой будущей стяжки и на нее стоит ориентироваться при выставлении маяков.

При обнаружении достаточных возвышений и наплывов, выполняется корректировка уровня высоты будущего слоя. Для достаточно небольших наплывов, рекомендуется выполнять их полный демонтаж с использованием перфоратора.

Общая схема иллюстрирующая расчеты количества направляющих, где А — стены помещения, В — направляющие

Для расчета общего количества маяков можно воспользоваться простыми арифметическими формулами. Приведем в качестве примера, расчет количества для следующих исходных данных: длина помещения – 6,5 м, длина правила – 1,5 м.

Ход вычислений с учетом наших данных и основных правил установки, будет выглядеть так:

  • 6,50 – (1,3 * 2) = 3,9, где 1,3 – это длина правила, с учетом того, что при выравнивании пола от стены, правило перекрывает соседний ряд на 20 см;
  • 3,9/1,3 = 3, где 3 – это количество маяков после установки направляющих от стен на 0,3 м;
  • (6,5 – 0,6)/5 = 1,18, где 1,18 – это расстояние между параллельными маяками, после установки первых направляющих на расстоянии 0,3 м от стен.

То есть для такого помещения будет необходимо установить 5 параллельных маяков, 2 из них на расстоянии 30 см от стен, а 3 с расстоянием в 118 см друг от друга. Для наглядного представления, перед проведением расчетов, мы привели общую схему, иллюстрирующую эти данные.

Виды

Для формирования идеально ровной поверхности пола необходимы специальные ориентиры. В их роли и выступают маяки. Они позволяют следить за толщиной слоя и выступают в качестве направляющих, при помощи которых строитель распределяет сухую засыпку и смесь.

Материалы, используемые для создания маяков:

  • выполненные из раствора горки;
  • бруски или рейки из дерева;
  • раствор;
  • штукатурные металлические профили;
  • стальные трубы;
  • металлические профили для работы с гипсокартоном.

Горки для раствора

Представленные маяки подходят для полусухой стяжки. Принцип их размещения прост. В каждом углу комнаты помещают горку из раствора.

Высота их определяется в зависимости от нулевой точки. Расстояние между горками не должно превышать длину правила. После высыхания горок производится стяжка толстым слоем.

Из деревянных брусков

Есть старый способ установки маяков на пол из деревянных брусков, которые выступают в качестве направляющих. Берутся 30-миллиметровые брусья.

Представленные изделия очень редко используют для мокрой стяжки, а вот для сухой они подходят.

Укладываются на вкрученные саморезы. Заливают стяжку, а затем маяки попросту удаляются из подсохнувшего раствора. Образовавшиеся пустоты заливаются раствором.

Из раствора

Это самый удачный вариант установки маяков под стяжку полу, так как после завершения работ демонтаж проводить не требуется. На расстоянии, которое равняется длине маяка, устанавливаются шурупы.

Между ними монтируют леску или проволоку. Далее представленную проволоку обкладывают раствором, и получается импровизированная стенка.

По уровню правилом верх выравнивают таким образом, чтобы образовалась направляющая рейка из раствора.

Верхушка стенки и будет выступать в качестве маяка.

Штукатурные металлические профили

Это самый распространенный вариант. В пол вкручивают саморезы, по линии будущих направляющих. Закручивая и откручивая саморезы, вы можете регулировать высоту направляющих.

Представленный метод подходит для стяжки в 2-3 см. Для толстых стяжек штукатурные металлические профили не подойдут!

Стальные трубы

Представленный вариант идеально подойдет для тяжелой стяжки и помещений большого размера. Трубы можно использовать любые:

  • квадратные;
  • прямоугольные;
  • круглые.

Изделия не подвержены деформации и способны выдерживать большие нагрузки.

Металлические профили для работы с гипсокартоном


Профиль обладает П-образной формой. Установку маяков на пол рекомендовано производить основанием вверх. Профили для гипсокартона монтируются на саморезы сверху.

Подготовка и заливка смеси

Обустройство пола после выставления направляющих может быть выполнено с применением различных смесей. Наиболее классический и традиционный вариант – это заливка бетонной смеси без содержания дополнительных наполнителей.

Самостоятельно замешивание лучше всего осуществлять в небольшой емкости. При использовании готовых составов, сначала наливают воду, а потом высыпают смесь. Тщательно перемешивают с использованием шпателя, до получения однородной массы.

После используют электрическую дрель с насадкой-миксером и перемешивают еще 4-6 минут. Перед заливкой раствор оставляют на 2-3 минуты, снова перемешивают и подают для заливки. При замешивании из готовых компонентов, сначала смешивают состав в нужной пропорции, а уже потом засыпают в воду для замешивания.

На вторые сутки после заливки раствора, следует произвести демонтаж направляющих и заделку швов

Стяжка пола по маякам выполняется в следующей последовательности:

  • перед заливкой раствора, производят грунтовку основания пола в два слоя. Данный этап проводится только, если заливка выполняется непосредственно на голый бетон;
  • готовая смесь подается с дальнего угла комнаты и постепенно растягивается по направлению к выходу. Выравнивание и распределение смеси лучше производить небольшими участками или секциями;
  • для выравнивания и удаления излишек раствора используется металлическое или деревянное правило. Выравнивание выполняется плавными, но уверенными движениями;
  • после заполнения всех пустот по периметру комнаты, распределения и выравнивания смеси, стяжка оставляется на 24-36 часов. Через это время, следует выполнить демонтаж направляющих и заполнить образовавшийся шов аналогичным раствором.

На последнем этапе, поверхность накрывается полиэтиленовой пленкой и оставляется, минимум, на 25-27 дней. Через 7-10 дней по полу уже можно ходить, не оказывая большой нагрузки. В процессе высыхания основания, не желательно открывать окна или включать отопительные приборы.

Дополнительная информация: Бетонная стяжка пола своими руками.

Если у вас не хватает практического опыта, рекомендуем видео – установка маяков для стяжки пола, которое достаточно наглядно покажет весь процесс выставления направляющих.

Общие практические советы

Несмотря на существование большого количества методов установки маяков под стяжку пола, профессиональные строители разработали общие советы для всех случаев.

Совет №1

Перед началом работ рекомендуется обыкновенной рейкой или длинным правилом проверить состояние основания. Прикладывайте инструмент по диагоналям помещения, затем в нескольких точках по периметру. На правило установите длинный пузырчатый уровень, с его помощью старайтесь держать инструмент в горизонтальном положении и замерять просвет между ним и плоскостью основания. Задача предварительной проверки – обнаружить участок пола с максимальным выступом. Если он небольшой по площади, то намного эффективнее срубить выступ перфоратором, чем на несколько сантиметров увеличивать толщину стяжки. Это не только ускоряет процесс работ, но и уменьшает сметную стоимость обустройства пола.

Уровень пузырьковый строительный

Совет №2

Если нет лазерного прибора, то выставить уровень маяков можно при помощи старого водяного уровня. Кстати, это самый точный инструмент в природе. Никакие современные лазерные не могут сравниться по этим показателям с водяными. Водяной уровень – обыкновенный гибкий прозрачный шланг, наполненный водой, для улучшения видимости она может окрашиваться в различные цвета. Работает водяной уровень по фундаментальному закону физики – закону соединенных сосудов. Это значит, что уровень жидкости в таких сосудах всегда будет одинаковым, его выравнивает сила тяжести.

Уровень водяной

Делать метки с помощью такого уровня нужно в следующей последовательности. Работать нужно с помощником, в одиночку разметку не выполнить.

  1. Нанесите на стене метку на расстоянии примерно метр от пола, конкретная высота не имеет значения.
  2. Приставьте к этой метке один конец водяного уровня, второй конец должен располагаться у противоположной стены. Добейтесь положения, чтобы уровень воды на стене совпадал с нулевой отметкой на шланге, в этом состоянии сделайте метку расположения уровня воды на втором конце шланга. Обе линии будут строго в горизонтальном положении.
  3. По такой же схеме сделайте метки по всему периметру помещения, соедините их линиями при помощи обивочной веревки.
  4. Теперь у вас есть горизонт по всему помещению, используйте его во время выставления маячков.

Как работать водяным уровнем

На первый взгляд кажется, что работать с водяным уровнем намного сложнее, чем с лазерным. Это не так, все зависит от практических навыков исполнителей. Конечно, лазерный прибор имеет очень много существенных преимуществ, их надо знать и использовать на практике. Но и умение пользоваться традиционными измерительными инструментами всегда пригодится в жизни.

Совет №3

Есть метод установки маяков на линии из цементно-песчаного раствора. По сути он мало чем отличается от вышеописанных, только под металлические профили делаются не отдельные плюшки, а сплошные бугорки соответствующей высоты. Профессионалы при возможности стараются использовать такой метод. Его недостатки полностью компенсируются преимуществами.

Маяки установлены на линии из цементно-песчаного раствора

Недостатков два: требуется увеличенное количество раствора для установки маяков и на его подготовку нужно дополнительное время. Зато во время укладки стяжки достигается существенная экономия времени. Дело в том, что под свободно провисающие профили маячков необходимо подпихивать массу, это отнимает относительно много времени и очень неудобно. Если маяки имеют сплошное основание, то ничего никуда подпихивать не надо, стяжка делается быстрее и легче.

Совет №4

Точность маячков зависит от параметров финишных покрытий. Если под лаги стяжка может иметь отклонения до 1–2 сантиметров по углам помещения, то под линолеум поле допусков уменьшается до нескольких миллиметров. Помните об этом и, в соответствии с технологическими требованиями, корректируйте допуски на стяжку. Нет стоит терять время на излишнюю точность стяжки, если от этого не зависит качество финишного покрытия пола.

Точность маячков зависит от параметров финишных покрытий

Совет №5

Никогда не спешите, время, необходимое для повторной проверки положения маяков, всегда намного меньше, чем время, необходимое для переделки стяжки. О цене работ говорить нет надобности. Если полностью отсутствует опыт производства подобного вида работ, то лучше потренироваться на подсобных или технических помещениях, а только потом заниматься жилыми комнатами.

Проверяются маяки для стяжки

Технология: важные особенности

Когда устанавливаются точечные маяки для заливки пола, следует придерживаться определенной последовательности действий:

  • Минимальная высота ввинченных саморезов не должна быть меньше толщины раствора. При этом их средний шаг должен составлять 50 см.
  • Расстояние от ближайших маяков до стены – 30 мм.
  • От одного маяка (контрольная точка) ко второму сверху устанавливается уровень, по которому выставляется требуемая высота. Аналогичным образом происходит фиксация всех остальных элементов в помещении.
  • Шаг саморезов можно увеличить, если использовать двухметровый уровень. Правда и опыт проведения заливки наливного пола по маякам с таким расстоянием должен иметься.
  • Высота саморезов между крайними элементами подгоняется на глаз, до уровня натянутого шнура или лески.

Маяк для устройства полов не должен оставаться в растворе после затвердевания. Это относится к случаям и расположения их верхних точек на уровне раствора. В последующем, при необходимости шлифовки, они создадут кучу проблем.

Изучив все рекомендации, каждый будет знать о том, как пользоваться маяками при заливке пола. Их качественное исполнение позволит получить в итоге идеально ровную поверхность по всей площади в помещении. Использование маяков для наливного пола не является обязательным условием проведения монтажа. Но в итоге они способствуют получению подогнанного под все параметры основания.

Если нет уверенности в своих силах, то такую работу следует доверить специалистам. Оплата услуг будет приятнее, чем последующий демонтаж всей конструкции наливного пола.

Как показывает практика, даже самовыравнивающуюся смесь необходимо предварительно равномерно распределить по поверхности основания. А эффект самовыравнивания сработает лишь на небольшой площади смеси, то есть, если вы случайно капнете раствор, то он самостоятельно растворится в общей массе, в отличие от цементно-песчаных растворов.

Так как наливные полы достаточно быстро начинают подсыхать, то при заливке у вас не будет времени замерять уровнем, достаточно он растекся или надо еще немного убрать лишний раствор. Именно по этой причине и рекомендуют использовать маяки.

После установки маяков приступают непосредственно к заливке пола, а значит, грунтование пола,  работы по монтажу гидроизоляции и прочие подготовительные работы основания необходимо провести заранее.

Определяете самую высокую точку пола, выставляете в этой точке репер с центральным штырем на высоте двух миллиметров. Это и будет требуемая высота наливного пола. Более подробно о реперах мы писали в этой статье.

Пожалуй, стоит отдельно остановиться на методе поиска самой высокой точки основания.

Существует три основных способа:

  1. Самый простой, быстрый и точный способ — это использовать лазерный нивелир. Он поможет не только быстро определить самую высокую точку пола, но и поспособствует справиться с другими реперами.
  2. Используйте жидкостный уровень, состоящий из двух стеклянных сосудов, соединенных длинной силиконовой трубкой. Система заполнена водой таким образом, чтобы на середине сосуда стояла вода. Этот способ дольше, и требует как минимум двух человек. Точность сравнима с лазерным нивелиром.
  3. Можно использовать обычный жидкостный уровень: чем он длиннее, тем проще будет мерить. Способ долгий и имеет достаточно большой процент погрешности.

Все маяки для наливного пола, выставляемые по комнате, настраиваются центральным штырем на такую же высоту, как и первый. В этой задаче вам тоже поможет уровень. Таким образом, у вас получится плоскость по нижнему уровню центрального штыря, по которой и требуется заливать пол.

Если часть реперов показывает высоту заливки более пяти миллиметров, то рассмотрите вариант заливки части пола на первый раз и всего пола — со второго раза.

Например, репер показал высоту в девять миллиметров у дальней стенки, а на середине комнаты высота достигает четырех миллиметров.

В этом случае вы можете первым слоем залить половину комнаты.

После того, как раствор залили и убедились, что он находится на требуемом уровне, реперы убираются, чтобы самовыравнивающаяся смесь могла заполнить места их установки. Перед заливкой второго слоя рекомендуется еще раз проверить высоту по всей площади основания.

Рекомендация: Не забывайте убирать маяки до высыхания раствора. Иначе оставшиеся дырки в полу могут послужить проникновению воды в основание. Заливка их раствором, после высыхания пола не сможет создать тех же износоустойчивых свойств пола в целом, как цельная литая поверхность.

Вычисление нулевого уровня

Теперь пора определить, какой толщины будет заливаться пол. Впрочем, такая же работа проводится и перед заливкой стяжки. Для этого нужно использовать строительный уровень

Важно определить, какие имеются перепады высот у чернового основания. Так, можно сделать это следующим образом: отметить базовую точку на высоте примерно 1 м от пола, далее воспользоваться лазерным уровнем, лучи которого отражаются по всему периметру стен, и, выполнив замеры от линии уровня до основания, посмотреть, каков будет перепад высот

Например, максимальное значение будет равно 1,01 м, а минимальное – 0,99 м. Значит, перепад высот составляет 2 см. Именно от этого перепада и нужно избавиться во время заливки наливного пола, чтобы получить идеальное основание. После выявления перепадов нужно нанести разметку предполагаемого уровня залитого пола – это и будет основная линия-ориентир при установке маяков.

Лазерный уровень

Важно помнить, что от этого этапа во многом зависит успех всей операции. Так что пренебрегать определением перепада высот не стоит

Определение нулевого уровня

Какие способы монтажа маяков существуют

Различают несколько типов маяков, в зависимости от типа стяжки. Она может быть сухой, полусухой, мокрой или на основе самовыравнивающегося пола. Попробуем разобрать все варианты более подробно.

Особенности сухой стяжки пола и маяков для неё

Сухая стяжка имеет в своей основе различные строительные материалы вроде керамзита, щебня, песка. Для обустройства маяков в данном случае идеальным вариантом будет применение металлического профиля. Однако стоит понять, что от его высоты будет зависеть и подъём пола. К тому же, если монтировать подобные маяки, следует выбирать профиль с жесткими гранями, чтобы впоследствии он не прогибался. Если планируется укладка мягкого напольного покрытия впоследствии, то лучше вместо мягкого профиля выбрать трубу круглого или квадратного сечения или швеллер. Естественно подобный материал будет стоить дороже, однако надёжность должна быть на первом месте.


Для сухой стяжки используются различные сыпучие строительные материалы ФОТО: dekoriko.ru

Маяки здесь устанавливаются на высоте, равной грани швеллера или профиля от нулевого уровня. Монтаж таких маяков довольно прост. Чаще всего используется П-образный профиль, который укладывается на плоскость рёбрами вверх и выравнивается по уровню. После этого сверху засыпается керамзит или иной сыпучий материал (с заполнением пространства между рёбрами и швеллерами), который выравнивается при помощи правила. Расстояние между профилями не должно превышать длину используемого для разравнивания инструмента.


Чаще всего в роли сухой стяжки используется керамзит ФОТО: zoompost.ru

Статья по теме:

Полусухая, мокрая стяжка и её разновидности

Такая стяжка выполняется при помощи различных растворов или смесей. Для неё смонтировать маяки немного сложнее. Если толщина планируемой стяжки небольшая, то можно использовать специальные маяки, выставив их по уровню и зафиксировав на гипс или алебастр, которые очень быстро сохнут. Но иногда необходима толстая стяжка. И вот здесь лучше использовать металлический профиль и специальные саморезы по бетону, называемые нагелями. Попробуем разобраться с такими регулируемыми маяками пошагово.


Нагели – это специальные саморезы по бетону ФОТО: крепеж-казань.рф

Пошаговая инструкция монтажа регулируемых маяков для мокрой стяжки

Для того чтобы читателю был проще понять алгоритм работ, инструкция будет содержать фото примеры.

Иллюстрация Выполняемое действие


ФОТО: youtube.com

Сначала необходимо вымерять высоту. Для этого рулетка упирается нулевой отметкой в наивысшую точку так, чтобы на неё падал луч лазерного уровня. Это необходимо для регулировки глубины вкручивания нагелей.


ФОТО: youtube.com

Затем нагели вворачиваются в пробуренные отверстия до необходимого уровня. При дальнейшей проверке их можно будет подрегулировать по высоте.


ФОТО: youtube.com

Затем, обычным уровнем проверяется горизонт между нагелями. Если он нарушен, нагель вкручивается или наоборот, выворачивается. Когда уровень показал точный горизонт между опорами маяков, можно переходить к дальнейшей работе.


ФОТО: youtube.com

Теперь всё просто. Для закрепления профилей необходимо замесить определённое количество раствора и разложить его так, чтобы шляпки нагелей практически скрылись в нём. В месте расположения опор можно сделать насечки шпателем, чтобы не потерять их.


ФОТО: youtube.com

Остаётся лишь уложить металлический профиль боковыми рёбрами вниз, оперев на шляпки нагелей и ещё раз проверить горизонт маячков. На этом работу по монтажу направляющих можно считать законченной.

Как можно убедиться, работа трудоёмкая, но не слишком сложная. Зато впоследствии, при заливке раствора, его будет очень легко выравнивать по направляющим.

Статья по теме:

Нужны ли маяки при заливке самовыравнивающегося пола

По этому вопросу споры не утихают уже долгое время. Одни говорят, что в маяках при подобной заливке нет никакого смысла, другие наоборот, утверждают, что они необходимы. Если разобраться, то лишними маяки, конечно же, не будут, однако не всегда есть смысл терять время на их установку. Здесь ответ будет больше зависеть от марки смеси самовыравнивающегося пола. Обычно на подобных материалах не экономят, а если смесь качественная, тогда установка маяков может лишь отнять время, не неся никакого практического смысла.

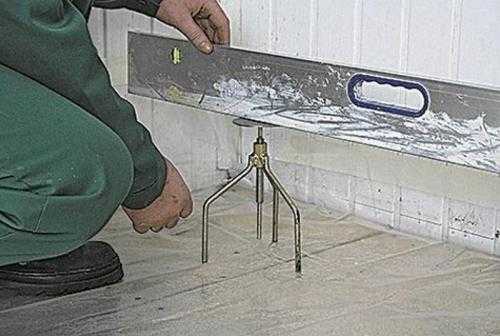

Некоторые изготавливают реперные маяки своими руками ФОТО: hellovdo.com
