Люк в погреб своими руками: описание работы, чертежи, рекомендации

Если в доме предусмотрен погреб, в него необходимо сделать вход. Это может быть дверь либо люк. Как правило, в частных домах выбор делается в пользу второго варианта.

Монтаж

Для того чтобы качественно установить навесы на люк или дверцу погреба, потребуется выполнить следующие шаги.

  1. Определиться со стороной, в которую будет открываться дверца. Осуществить подбор наиболее подходящего механизма.
  2. Отметить места будущего монтажа петель мелом или карандашом.
  3. Сделать подготовку поверхности. В случае фиксации деревянной крышки люка разметку можно не делать, так как навесы прикручивают сразу при помощи саморезов. Металлические люки требуют заблаговременной разметки и монтажа отверстий под навесы.
  4. Установка дверей. Для этого необходимо подложить под торец дверцы планку толщиной, равной зазору между полом и дверцей. Механизм стоит раскрыть на 90 градусов, прикладывая к разметке. После этого следует приложить навесы к намеченному месту и закрепить их при помощи саморезов либо шурупов.
  5. Регулировка подвального люка в полу. Для этого двери медленно открывают и закрывают, при этом отмечая то место, где конструкция заклинивает. Следующим шагом будет регулировка и ликвидация клина. Если проблема не устраняется подкручиванием, то петли стоит снять и монтировать по новой.

Для того чтобы люки и подвалы в помещении были безопасными и служили как можно дольше, во время строительства применять следующие меры:

  • в жилье с детьми нужно предусмотреть защиту от случайного открывания дверей;
  • наружную часть крышки отделать таким же материалом, что и весь пол;
  • раз в 12 месяцев рекомендуется смазывать каждый из поворотных механизмов, используя литол либо масло;
  • люки желательно утеплять и уплотнять по всему периметру.

При установке петель на люк в техническом помещении, к примеру, гаражном, скрывать их не имеет смысла.

Нередко во время монтажа дверей в подвал и фиксации навесов мастера допускают ошибки. Распространенным недочетом в работе считается прикручивание навесов люка до того, как оформлено все остальное напольное покрытие. Менять крепежи допускается только в случае высокой устойчивости рамы. Неправильной технологией монтажа и эксплуатации считается отсутствие антикоррозийного покрытия, а также противогрибковой обработки. Специалисты категорически не рекомендуют пользоваться слабыми навесами и игнорировать их потребность в смазке.

Подвальные петли с высокой мощностью можно сделать своими руками, при условии опыта работы с металлом и сварочным аппаратом. При такой работе сложность может возникнуть только во время подгонки крышки под проем.

В результате получатся приспособления, которые выдерживают высокие нагрузки от тяжелых конструкций.

Этапы изготовления петель для люка:

  • из гибкой проволоки делается макет будущего навеса;
  • труба размечается на прямые отрезки, из которых будет состоять приспособление;
  • осуществляется нарезка металла при помощи болгарки либо торцевой пилы (срезы должны быть точными и правильными);
  • полученный отрезок используется в качестве образца для будущих петель;
  • петли провариваются по стыкам, сначала точечными прихватками, а затем полностью по всему шву;
  • зачищают все сварные швы, добиваясь аккуратности и чистоты;
  • металл обезжиривается бензином;
  • готовые петли поверяют на функциональность;
  • люк фиксируют на нужное место и прикрепляют с помощью изготовленных самостоятельно навесов.

Если после установки петель видны лишние участки, то их можно обрезать или подпаять. Существуют и другие варианты изготовления навесов для люков и дверей подвалов своими руками. Если же люк покупается в магазине, то в нем уже прилагаются навесы. В случае отсутствия желания или навыков в изготовлении самодельных крепежей лучше отдать предпочтение уже готовым магазинным вариантам. Такие изделия характеризуются высокими показателями прочности, технологичности, аккуратности.

Как сделать скрытые петли для люка, смотрите далее.

Как выполнить гидроизоляцию и вентиляцию в подвале

Для качественного подвального помещения нужна организация внутренней и наружной гидроизоляции:

  • При сухом грунте на участке и расположении грунтовых вод ниже самого фундамента делается двойная обмазка стен разогретым битумом.
  • При влажной структуре грунта подвала оклеиваются рубероидом.

Наружная гидроизоляция здания

При размещении строения на уровне ниже грунтовых вод пол в подвале делается монолитным. Стены снаружи обкладываются рубероидом в несколько слоев, а сверху кладется полиэтиленовая пленка.

Для увеличения прочности пола и надежности всей конструкции, основание подвального помещения выполняется монолитом.

Схема гидроизоляции внутри подвала

Очень важно для подвала наличие эффективной вентиляции. От этого зависит микроклимат в помещении

Обычно в стены, при их возведении, вставляются трубы для вентиляции, которые выходят на улицу или в дом.

Трубы вверху закрываются крышками, имеющими вид грибка, что защищает конструкцию от попадания воды и листьев. Для обеспечения качественной вентиляции диаметр трубы выбирается 140 миллиметров. Это будет естественная вентиляция подвала.

Специально установленное оборудование может создать искусственную или принудительную вентиляцию помещения. Но стоимость такой системы достаточно высокая. Размещение подвального помещения в доме – удобство для его владельца.

Из каких материалов делают люк в подвал

Для изготовления люка существует множество материалов. Их выбор во много зависит от общего интерьера дома и напольного покрытия. При правильном подборе материалов можно сделать скрытый вход в подвальное помещение, которое не будет нарушать общий вид помещения.

В данном видео вы узнаете, как сделать люк:

Люк в подвал из дерева

Если напольное покрытие состоит из деревянной доски, то для маскировки входа в подвальное помещение рекомендуется использовать дерево. Кроме этого, с его помощью нагрузка на всю конструкцию будет значительно меньше. Если сам лаз имеет размеры 80х80 см, то крышка должна быть немного меньше. Это обеспечит свободное прилегание крышки к полу.

Изготовление конструкции из дерева осуществляется по следующему алгоритму:

  1. Прибить 4 опоры из бруса, на которых потом будет лежать крышка, к черновому настилу со стороны подвального помещения.
  2. Подготовить деревянные заготовки длинной 79 см из дерева для пола и реек.
  3. Вырезать квадрат 79х79 см (должен быть на 10 мм меньше самого лаза).
  4. Обработать все детали из дерева олифой или иным веществом, которое сможет защитить материал от влаги и грибка.

По высоте люк должен быть равен чистовому и черновому покрытию, что достигается благодаря многослойности. Такая конструкция обычно обладает небольшим весом, благодаря чему ее можно крепить на обычные петли.

Металлический люк

Сделать конструкцию из металла гораздо сложнее, но она надежнее и долговечнее предыдущего варианта. Для ее изготовления требуется:

  1. Вырезать крышку из листа стали толщиной не меньше 3 мм.
  2. Приварить уголки с внутренней стороны стали по всему периметру.
  3. Зачистить все сварочные швы.
  4. Разместить утеплитель, размер которого не должен быть больше уголка.
  5. Уложить внахлест стальной лист и загнуть края с помощью киянки, закрепить с помощью саморезов к уголкам.

Далее требуется установить рамку. Для этого необходимо нарезать уголки с соблюдением размеров отверстия люка. Уголки требуется сварить между собой, после чего с помощью анкеров, прикрепить к бетонному основанию. По выступающим краям рамки требуется закрепить небольшую полоску утеплителя. В самом конце закрепляют крышку.

Данный люк намного практичнее

Люк под плитку

Если устанавливается люк под плитку, то потребуется первоначально создать необходимую разметку. Сам люк в подпол не укладывается на плитку, а создается в совокупности с ней, то есть потребуется сделать металлический каркас, который будет опускаться ниже уровня поверхности пола, а на него установить сам материал.

Создание люка идет по стандартному плану, с одним исключением: замок должен быть скрытым и не иметь выдающихся элементов.

Вкратце процесс выглядит так: создается металлическая основа, на нее укладывается плитка с расчетом совпадения соседних с люком элементов пола.

Чаще всего перед работой используются точные расчеты. Это поможет избежать нестыковок и недочетов.

Как самому сделать люк из металла в погреб своими руками

Для изготовления ляды из металла готовят металлический профиль 4*5 см, уголок 5*6 см для усиления конструкции, лист стали толщиной 3 мм.

Пошаговая инструкция создания люка в подвал своими руками:

  1. Нарезают детали из профиля по размерам, указанным на чертежах. Обязательно под углом 450, так удобнее варить и монтировать. При помощи угольника детали выравнивают и соединяют сваркой.
  2. Заготовку помещают в проем. Если размеры не совпадают, их корректируют.
  3. Из листа стали вырезают прямоугольник по размерам дверцы. Ее параметры на 5 мм меньше короба изнутри.
  4. Проверяют размер дверцы и прикладывают заготовку к коробу. Из уголка вырезают детали и приваривают их листу стали. Конструкцию усиливают не только по периметру, но и внутри него. Получается внутренняя обрешетка.
  5. Для крепления люка к проему в коробе сверлят отверстия, крепят в перекрытие анкерными болтами.

Герметичный люк в погреб своими руками позволяет избавить комнату от холода и отсекает проникновение жаркого воздуха в погреб. Надежная изоляция удерживает неприятные запахи в подвале. Для герметизации стыков применяют войлочную ленту или дверные уплотнители.

Из металла

Металлические изделия считаются более прочными и надежными, чем изготовленные из дерева. Однако соорудить такую конструкцию гораздо сложнее.

Чтобы изготовить потребуется следующий инструментарий:

  • Болгарка с диском по металлу;
  • Оборудование для сварки;
  • Дрель с насадками;
  • Измерительная лента;
  • Строительный нож.

Также понадобиться материал:

  • Стальной лист с толщиной 3 и 1 мм;
  • Металлический уголок;
  • Крепежные петли;
  • Амортизатор;
  • Анкеры;
  • Теплоизоляционный материал;
  • Резиновые прокладки;
  • Грунтовочная смесь.

Чтобы сделать крышку для входного проема необходимо вырезать из стального материала лист требуемых размеров.

Затем по всему периметру с внутренней стороны приваривается уголок. Также металлический уголок используется для создания ребер жесткости на поверхности стального листа, тем самым разделяя конструкцию на четыре секции.

В полученные пустоты закладывается утеплитель с шириной не больше, чем уголок.

Затем поверх теплоизоляции внахлест укладывается листовая сталь толщиной 1 мм и загибается при помощи деревянного молотка. После покрытие фиксируется к уголкам саморезами по металлу.

Следующим шагом будет установка рамки входа в подвальное помещение. Чтобы изготовить данный элемент потребуется уголок порезать на отрезки по необходимым размерам.

После полученные фрагменты свариваются и фиксируются к бетонному покрытию анкерами. Одна из сторон основы служит опорой для металлической крышки.

На выступающую часть рамки закрепляется резиновая прокладка, которая предотвращает потери тепла, и защищает покрытие от повреждений и трения.

Также для легкого открывания устанавливается амортизатор. Ручка для открывания дверцы приваривается к верхнему покрытию.

После окончания крепежных работ все металлические детали покрываются олифой, чтобы предотвратить появление коррозии.

Видео по теме:

Ознакомившись с особенностями монтажа и видами изготавливаемой конструкции, уже будет не сложно разобраться в том, как сделать люк в погреб своими руками.

Процесс монтажа люка

Монтаж проводится следующим образом.

  1. Подготовьте проём и проверьте его ровность по горизонтальному уровню. Если его нужно уменьшить, воспользуйтесь металлическими профилями.
  2. Установите люк и закрепите его через монтажные отверстия с помощью дюбелей или саморезов.
  3. Если запланирована установка амортизаторов, приступайте к ней сейчас. Для люка подойдут даже обычные автомобильные амортизаторы. Смонтируйте их так, чтобы полная разгрузка позволила открыть крышку на 90 градусов.
  4. Выполните облицовку.
  5. Осмотрите облицовку крышки. Плиточный клей не должен выступать за её пределы. Учитывайте, что открывать дверцу люка можно не ранее, чем через сутки после завершения отделочных работ.
  6. Затрите швы, оставив нетронутым шов по периметру люка. Его нужно очистить и обклеить скотчем. Заполните всю глубину шва герметиком, тон которого совпадает с затиркой. В итоге шов должен немного возвышаться над полом.
  7. На следующий день удалите остатки герметика и снимите скотч. Прорежьте шов по всей глубине с помощью острого ножа. Поднимите крышку и уберите лишний герметик.

Таким образом, люки в полу являются отличным способом организации входа в подвал

Если такой люк располагается в жилом доме, следует уделить внимание его внешнему виду и безопасности. Вне зависимости от типа напольного покрытия, можно сделать створку практически незаметной

Самостоятельное изготовление подвального люка

Вначале давайте подробно рассмотрим, каким требованиям должен соответствовать безопасный подвальный люк в том случае, если вы решите сделать его своими руками, предварительно начертив подробный чертёж конструкции:

  • люк в полу жилого дома обязан обеспечивать хорошую изоляцию помещения, дабы избежать возможного возникновения плесени или различных грибков;
  • крышка напольного люка должна надёжно закрывать входное отверстие в подвальное помещение дома ;

Простой деревянный люк для подвала

люк в полу обязан иметь эстетически приятный внешний вид;
люк должен гармонично вписываться в общий дизайн помещения;
предпочтительно оснастить конструкцию несложным механизмом для открытия крышки без приложения каких-либо дополнительных усилий;
при суммарной массе, превышающей 10 кг, будет удобнее, если крышка люка станет открываться не вручную, а при помощи специального электроприводного механизма;
крышка должна располагаться наравне с уровнем пола, чтобы его можно было легко закрыть ковром или иным напольным покрытием;
люк должен отвечать общим принципам надёжности и безопасности, поскольку, скорее всего, в течение дня на него будут неоднократно наступать.

Перед тем как приступить к монтажу напольного люка, который вы решили соорудить сами, необходимо заранее приготовить все необходимые инструменты и материалы:

Оригинальный декор подвального люка в деревянном доме

  • уголки, сделанные из металла;
  • листовой металлический материал с примерной толщиной 4-6 мм;
  • резину;
  • сварочный аппарат и все сопутствующие элементы для его безопасной эксплуатации;
  • электроды;
  • саморезы;
  • отвёртку или шуроповёрт;
  • болгарку;
  • электрическую дрель;
  • рулетку или иные измерительные материалы.

Перед тем как приступать непосредственно к строительству люка своими руками, первоначально необходимо изготовить специальный каркас. Соорудить его нужно с учётом всех пропорций и технологий, чтобы он идеально подошёл для общей конструкции.

Конструкция и чертеж подвального люка

Для этого при помощи сварочного аппарата из уголков и прочих металлических деталей, вы можете сконструировать заготовку для основной части конструкции люка, форма её должна иметь вид квадрата или прямоугольника.

Необходимо оставить небольшой зазор между частью каркаса и проёмом, который потребуется для монтажа материала-уплотнителя. Оптимальная ширина зазора составляет около 5 мм.

По дальнейшему ходу работ можно сделать следующие заметки и дать некоторые общие советы:

  1. В качестве уплотнителя лучше всего использовать резину с повышенным уровнем плотности.
  2. Крышка люка может быть сделана из металла или древесины. Выбор материала будет зависеть от ряда факторов, таких как финансовое положение хозяина, личные предпочтения, общий дизайн помещения, цели, с которыми будет использоваться подвальное помещение.
  3. При изготовлении каркаса лучше всего притупить острые углы на крышке люка.
  4. С верхней стороны крышка должна быть несколько шире, чем снизу.
  5. Рассчитывая размеры каркаса и всей конструкции в целом, необходимо учитывать толщину уголков, чтобы люк мог плотно закрываться.
  6. Крышку необходимо надевать на петли, что позволит прикладывать меньше усилий для открытия и закрытия. Петли стандартных размеров можно купить в любом строительном магазине, главное, чтобы они соответствовали общим размерам предполагаемого люка.
  7. Одни петли крепятся непосредственно на самой крышке, другие монтируются на уголки. Для надёжности крепежа лучше всего монтировать петли, используя для этого шурупы или саморезы.

https://youtube.com/watch?v=kEPDJqpBYnc

Чертежи и конструкции

При составлении чертежа необходимо учесть несколько факторов.

  1. Месторасположения люка для погреба, которое выбирается так, чтобы не препятствовать свободному перемещению в помещении и не задевать окружающих его предметов.
  2. Наиболее подходящий размер люка в соответствии с необходимыми параметрами. Минимальный размер для комфортной эксплуатации составляет 75 на 75 см.
  3. Материал, из которого изготовлен люк. Он должен соответствовать высокой прочности, но при этом иметь минимальный вес.
  4. Материалы, которые будут обеспечивать герметичность и теплоизоляцию данной конструкции.

Принципы конструкций дополнительных функции

Плавный ход предназначен для облегчения эксплуатации люка. Его крышка оснащается амортизаторами, что обеспечивает плавное закрытие для исключения получения травм. При монтаже такого механизма крышка должна быть открыта. Существует несколько способов оснащения крышки плавным ходом.

  • Самый популярный – это пружинный, в котором используются пружинные петли, как в капоте автомобиля. Он подходит для легких конструкций люков из металла или дерева. Фиксация дверцы располагается так, чтобы она открывалась перпендикулярно полу.
  • А также применяются газовые амортизаторы. Используются для люков с тяжелыми дверцами.

Как правило, такие люки оснащаются складными, потайными или съемными ручками. Преимущества таких вариантов – это воспрепятствование проникновения детей в подвал. В случае самостоятельного изготовления лучше использовать простые недорогие варианты, для которых не предусмотрено использование изделий из металла.

Электроприводные конструкции. Электропривод устанавливается несколькими способами. Для монтажа самого простого варианта понадобятся:

  • электродвигатель;
  • дюралюминиевые трубы;
  • листы стали;
  • сварочный аппарат;
  • болгарка с отрезными кругами;
  • кабель;
  • источник тока;

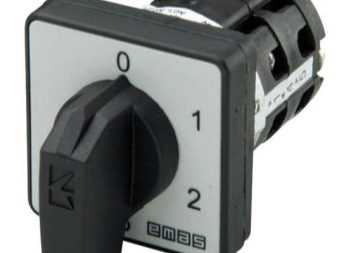

  • трехпозиционный переключатель.

Для полноценной работы механизма крышка люка должна открываться менее чем на 90 градусов. В движение его приводит система вращения, открывая или закрывая крышку с помощью стержня. Управление осуществляется дистанционным пультом.

Выдвижная система более сложная, но позволяет сделать крышку люка практически незаметной. Ее монтаж потребует:

  • стальные листы толщиной 5 мм;
  • два электродвигателя;
  • металлические ролики;
  • трехпозиционный переключатель;
  • источник тока;
  • кабель.

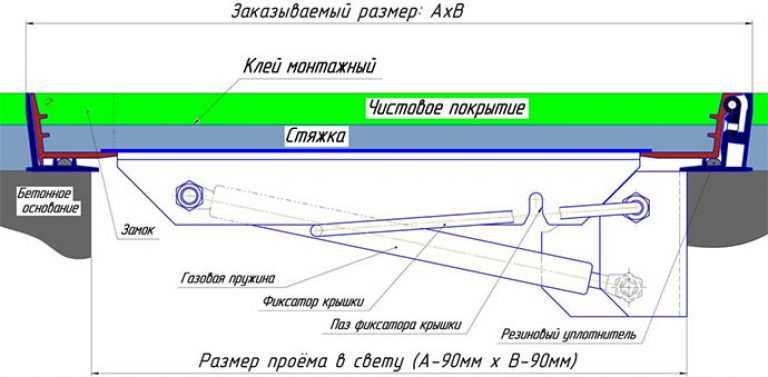

Люк под напольную плитку требует разработки чертежа, в котором отображены параметры:

  • ширины и длины коробки люка;
  • толщина рамы и проема;
  • расположение петель

Монтаж такого люка требует ровного основания, поэтому перед его установкой заливается выравнивающая стяжка. Для этого следует выполнить несколько операций:

  • Определить уровень напольного покрытия с учетом толщины плитки и клеевого слоя примерно 12 мм.
  • Подготовить раствор и выставить маячки.
  • Отбортовать проем под будущий люк, оставив по его периметру около 100 мм под опору для крышки.
  • После затвердевания раствора осуществляется предварительная примерка люка.
  • Облицовку плиткой следует начинать с угла, располагающегося на видном месте. Отделка проема происходит после установки рамы для крышки люка.

Для оформления торцов необходимо соблюдать следующий порядок действий:

  • установить раму, выровняв ее, ориентируясь по строительному уровню;
  • заполнить раствором все имеющиеся щели между каркасом и стяжкой;
  • после полного затвердевания раствора, происходит укладка плитки на участке вокруг проема, с необходимыми подгонками и подрезаниями плитки, для этого происходит установка маячков, затем заливается и выравнивается цементный раствор;
  • откосы также облицовываются плиткой, до полного высыхания клеевого слоя рекомендуется зафиксировать плитку скотчем, предварительно установив разграничивающие крестики.

Порядок установки и облицовки крышки люка

Люк устанавливается на петли с использованием любого из вышеперечисленных механизмов. Затем начинается отделка зафиксированной крышки. Для этого можно использовать напольную плитку либо иной отделочный материал. Главное требование, чтобы его внешний вид гармонировал с остальным дизайном помещения.

Чертежи

При проектировании люка нужно учитывать множество параметров: габариты конструкции, особенности функционирования механической составляющей и тому подобное. Каждая конструкция имеет свои отличительные черты.

Рассмотрим процесс проектирования подвального люка по составным элементам.

  • Учитываемые параметры:
    • размер по периметру – общий;
    • размер посадочный – габариты отверстия в полу;
    • величина просвета;
    • размер крышки.

  • Материал и конструкция:
    • дерево или металл, толщина элементов;
    • строение каркаса крышки и опорной рамы;
    • петли или аналогичный механизм для открытия люка;
    • механизм запирания люка, ручка для открытия;
    • утеплитель – минеральная или стекловата, пенополистирол, полипропилен и тому подобное;
    • использование амортизирующих компенсаторов, электродвигателя, необходимых для облегчения открытия/закрытия люка;
    • уплотнитель зазора, обеспечивает герметизацию люка, сохранение температурного режима, кроме того, делает его открытие/закрытие менее шумным;
    • отделка люка.

Петли для крышки подвала, амортизатор

Один из главных элементов конструкции, особенно если выбран вариант с обшивкой поверхности люка отделочным материалом под интерьер комнаты. В таком случае масса крышки значительно возрастает и требует другого решения, нежели при отсутствии обшивки. В целом можно выделить несколько вариантов.

При массивной конструкции можно сделать механизм, компенсирующий нагрузку. Для него понадобятся такие детали:

  • пружина витая;
  • косячное крепление;
  • стальной прут;
  • шарнир с кронштейном и шурупы.

Получится самодельный амортизатор.

Самым удобным вариантом является обустройство подъема крышки посредством электродвигателя, понадобится также тумблер и источник питания для его подключения. Петли в таком случае могут использоваться, если крышка будет подниматься, например, за тросик либо не использоваться, если крышка будет прикреплена к валу непосредственно.

Какие материалы используют для погребного входа

Заранее нужно определиться, из какого материала вы хотите сделать люк. Он может быть:

  • деревянным;
  • металлическим;
  • из плитки.

Каждый материал имеет свои особенности, срок использования и условия эксплуатации.

Деревянная дверца своими руками

Обычно для изготовления конструкции используют дерево, если в доме деревянное напольное покрытие. При использовании этого материала мы изготавливаем так называемый скрытый люк: визуально подпол будет почти не видно.

Чтобы работа шла быстро, необходимо наличие под рукой всех нужных материалов и инструментов, а именно:

  • досок для настила;
  • реек для обрешетки;
  • опорных брусьев;
  • фанерного листа;
  • шурупов, гвоздей;
  • олифы;
  • термоизоляционной пленки;
  • амортизатора, петель для створки;
  • ручки для люка погреба;
  • мела, карандаша.

Дверцу можно сделать самому

Рассмотрим изготовление входа размером 80 на 80 см. При таких замерах дверца должна быть меньше по размерам, чтобы она хорошо прилегала к полу и оставался зазор в 5 мм. Далее действуем по инструкции:

  1. Делаем «черновик» настила: нужно прибить 4 бруса для опоры.
  2. Из половой доски выпиливаем заготовки размером 79 см.
  3. Берем фанерный лист и вырезаем квадрат 79 на 79 см. Зазор в 1 см между полом и люком нужен, чтобы повышенная влажность или резкие изменения температуры не деформировали дверцу.
  4. Чтобы сделать обрешетку внутренней части, нужно раскроить рейки на отрезки длиной 79 см.
  5. Последний шаг – это покрытие каждого элемента олифой, которая защищает от влаги и грибка.

Конструкция делается в несколько слоев. Первый слой – это фанера с реечной обрешеткой. Вторым пластом делают термоизоляцию для утепления люка. Третий пласт – наложение доски.

Створка из металла

В отличие от дерева, металлический люк надежнее и прочнее. Такой вариант хорошо использовать, когда подвал расположен в гараже. Опять запасаемся всем необходимым:

  • листовой сталью толщиной 1 и 3 мм;
  • уголком 3-4 мм из металла;
  • петлями;
  • анкерами;
  • газовым доводчиком;
  • пенопластом или другим утеплительным материалом;
  • грунтовкой;
  • резиновыми уплотнителями;
  • прочими инструментами: рулеткой, ножом, шуруповертом, сваркой и угловым аппаратом для дискового шлифования.

Чтобы сделать конструкцию правильно, опять обращаемся к инструкции:

  1. Берем металлический лист 80 на 80 см.
  2. Переворачиваем заготовку и привариваем металлический уголок.
  3. Далее нужно утеплить дверцу.
  4. Утепляющий слой закрываем листом стали толщиной 1 мм. Края нужно зафиксировать с помощью саморезов.
  5. Теперь нужно смонтировать и сварить все детали люка для погреба. Выполняем установку рамки на вход. Свариваем части стального уголка.
  6. Фиксируем каркас к бетону с помощью анкеров.
  7. Чтобы снизить тепловую потерю и защитить конструкцию от повреждений, рекомендуется уплотнить прокладками выступающие края металлической обводки.
  8. Дверцу для погреба крепят к рамке, используя армированные петли. Чтобы удобно было открывать дверцу, нужно оснастить ее газовым доводчиком.

Стальной люк можно сделать как в гараже, так и в доме, нужно просто покрыть его деревом или материалом, из которого изготовлен пол в комнате.

Лаз в погреб под плитку

Такой материал, как плитка, чаще всего используется в кухне. Поэтому, если ваш подвал расположен именно там, можно сделать такой вариант люка под плитку. Изготовление такой конструкции занимает меньше времени, чем в двух предыдущих вариантах. Нам понадобятся:

  • стальной уголок;
  • лист стали 3 мм;
  • раствор;
  • плитка;
  • арматура.

Работа происходит в несколько этапов:

  1. Вырезаем дно люка из стали таких же размеров, как и вход в подвал.
  2. Привариваем уголки, делая бортики. Внутрь крепим арматуру в виде ячеек.
  3. Входную рамку подвала делаем из уголков и заливаем бетоном.
  4. Скрепляем створку и опору с помощью усиленных петель.
  5. Сверху кладем плитку на замешанный ранее раствор.

Не забываем соблюдать этапы выполнения работ

После проделанной работы можно задекорировать крышку по своему усмотрению. Обычно дверца покрывается той же плиткой, что и пол, чтобы ее не было видно.

Крышка для входа в подвал

Данный элемент не только закрывает вход, но и является частью пола, гармонично сочетаясь с окружающим его поверхностями. Кроме того, она должна легко открываться и плотно закрываться без усилий. Ниже будет рассказано о том,как сделать люк в подвал самому разными способами. (См. также статью Особенности лестницы в подвал.)

Схема люка

Приготовьте материалы и инструменты:

  • листовую сталь – толщина не менее 3-5 мм, иначе она может разрушиться;
  • металлический уголок;
  • жесть;
  • болгарку с кругом для резки металла;
  • сварочный аппарат;
  • плотную резину;
  • пенополистирол;
  • шуруповерт;
  • саморезы;
  • рулетку.
  1. Крышку люка в подвальное помещение необходимо делать строго под размер шахты, чтобы она устанавливалась точно встык при закрывании. Для этого используйте резиновый уплотнитель, который обезопасит подвал от попадания в него воздуха, что может повлечь увеличение температуры.
  2. Сверху ее можно закрыть напольным покрытием, используемым в комнате, или оставить в таком виде, предварительно покрасив краской для защиты от ржавчины. К нижней части стальной пластины приварите по периметру уголок, обеспечив дополнительную жесткость конструкции.
  1. Проложите изнутри по крышке утеплитель. Используйте для этого пенопласт, который вырежьте таким образом, чтобы он впритык примкнул к внутренней части уголка.
  2. Закройте крышку листом из жести, загните его по бокам и зафиксируйте на саморезы или шурупы.
  3. Прикрепите подвальный люк на внешние петли. Есть также электрический вариант механизма закрывания-открывания крышки.

Крышка на газовых упорах

Электропривод

В отличие от предыдущего варианта, когда люк может открыть любой желающий, данная конструкция превращает подвал в сейф. Нежелательные посетители попасть туда не смогут при любом желании. Зависит конструкция от того, как составлены чертежи люка в подвал своими руками, мастерства исполнителя и финансовых возможностей заказчика.

Простой электрический привод для крышки в подвал

Обычный вариант

Приготовьте:

  • электродвигатель;
  • трубы из дюралюминия;
  • листовую сталь;
  • болгарку с кругом для резки металла;
  • сварочный аппарат;
  • электрический кабель;
  • трехпозиционный тумблер;
  • источник тока.

Данный вариант считается самым простым, поэтому применяется не для особой защиты погребка, а для упрощения взаимодействия с люком. Устанавливают механизм непосредственно на откидную крышку.

Работа конструкции достаточно проста – подаете с пульта сигнал на электродвигатель, он начинает вращаться и приводить механизм в движение. Крышка вверх поднимается благодаря стержню до угла 80°, где его стопорит автоматика.

Закрыть люк можно нажав на второй тумблер на пульте, который включает обратное вращения вала электромотора и возвращает стержень на свое место.Скрыть движущиеся элементы можно за легкими дюралевыми трубами или стальными коробами. Собрать механизм может довольно быстро даже новичок этого дела.

Выдвижной механизм

Инструкция ниже подскажет основные действия. Выполняя ее можно сэкономить на материалах.

Приготовьте:

  • листовую сталь толщиной 5 мм;
  • металлические ролики с резиновым накатом;
  • стальные стержни;
  • два электродвигателя;
  • трехпозиционный тумблер;
  • электрический кабель;
  • источник тока.

Данная конструкция сложнее предыдущего варианта, но она позволит надежно обезопасить погреб от постороннего вмешательства. Всю систему вместе с люком размещают под полом, но при этом подвижный люк должен занимать площадь больше, чем вход в шахту подвала. (См. также статью Как сделать лестницу в подвал своими руками.)

Чертеж подвальной крышки

Закрепите стальной лист на металлических роликах, которые будут приводиться в движение электродвигателями, так как один не сможет выполнить поставленную задачу.

На крышке с горизонтальным движением нет петель и ее нельзя открыть нажатием рук, так как в большинстве электромоторов есть встроенный блокиратор свободного хода.

Разновидности петель для люка в подвал

Как и любой двери, входу в подпол необходимы петли. От выбора будут зависеть сложность монтажа и декоративные качества. Ненадежные детали со временем расшатываются и выходят из строя.


Обязательно должна присутствовать скрытая ручка и подходящий подъемный механизм, а также отделанные элементы декора.

Накладные. По типу похожи на дверные петли, недорогие, легко монтировать. Недостаток: без заглубления остаются видимые щели, сами крепления могут выпирать.
Скрытые. Устанавливаются изнутри лаза и предусматривают открытие створки на 90 градусов

Важно предусмотреть упоры для предотвращения самопроизвольных закрытий.
Потайная петля-кронштейн. По форме напоминает знак вопроса

Модификаций скрытых креплений.
Пантограф. По типу действия похожи на петли-ножницы кронштейнов капота ЗИЛ, но механизм устроен так, что дверь при открытии сначала поднимается вверх, потом откидывается. Вариант для кафеля, который поможет избежать сколов плитки.
Пружинные. Используются для автомобильных дверей.


На одной стороне крышка фиксируется петлями, а на противоположной стороне монтируется замок или простая защелка.

Рейтинг
( Пока оценок нет )
Понравилась статья? Поделиться с друзьями:
Сам Себе Строитель
Добавить комментарий

Adblock
detector
