Виды складных мансардных лестниц
Складные лестницы изготавливают из алюминия, дерева (например, чердачные лестницы Факро изготавливают из отборного соснового бруса, другие производители используют также бук, клен и дуб) или совмещают в конструкции оба эти материала. В этом случае деревянные ступеньки позволяют уменьшить вес конструкции, а металлический механизм и крепления придают лестнице дополнительную прочность.
Существует несколько видов складных чердачных лестниц:
- выдвижные (ножничные);
- раздвижные;
- раскладные;
- откидные.
Примеры использования переносных (приставных) лестниц
Выдвижная чердачная лестница чаще всего выполнена целиком из металла и внешне напоминает гармошку с овальными или ромбовидными секциями. Этот вид лестниц чрезвычайно компактен и дает минимальную нагрузку на люк, однако он имеет один серьезный недостаток. Со временем выдвижные лестницы начинают скрипеть, поэтому их периодически придется смазывать. К появлению скрипа может также привести дешевый некачественный материал или неправильная сборка.
Раздвижные или телескопические чердачные лестницы не особенно популярны на отечественном рынке. Их изготавливают из алюминия, и они имеют вид отдельных металлических трубок, складывающихся друг в друга. Ступени лестницы в сложенном виде плотно прилегают друг к другу, а в раскрытом виде четко фиксируются на определенном расстоянии друг от друга. Эта конструкция имеет ограничения по весу и не отличается особой устойчивостью.

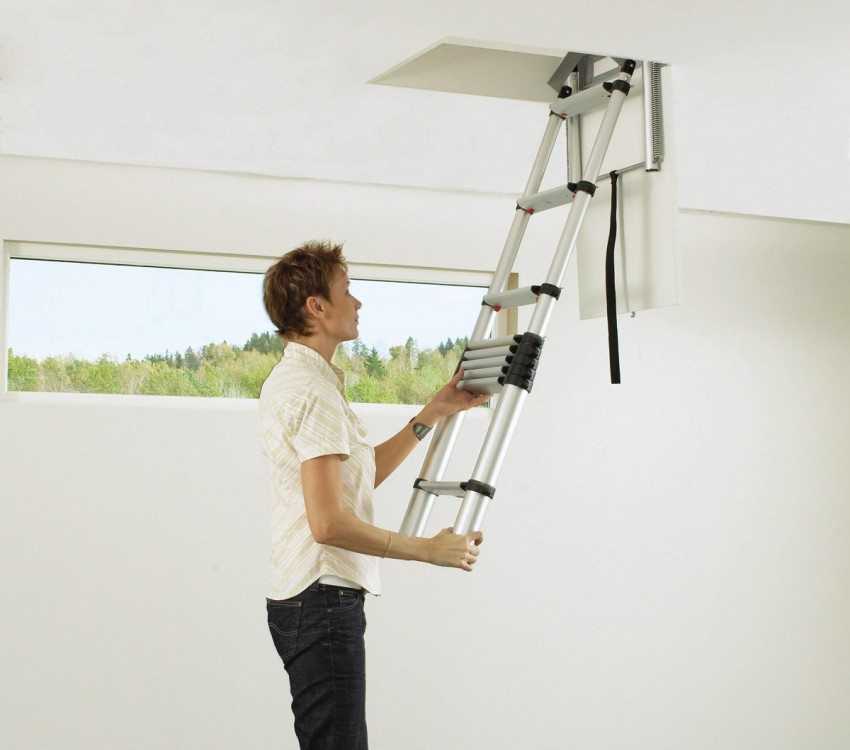

Раздвижная телескопическая лестница для мансарды
Раскладные лестницы состоят из двух-четырех секций, первая из которых накрепко зафиксирована в крышке люка и полностью совпадает с его размером. Остальные секции, раскрываясь, приобретают вид обычной лестницы. Такая их подвижность объясняется наличием шарнирных петель или кареток. Этот вид не отличается особой компактностью, однако он очень популярен. Производят раскладные лестницы из металла, дерева и комбинируя два эти материала.

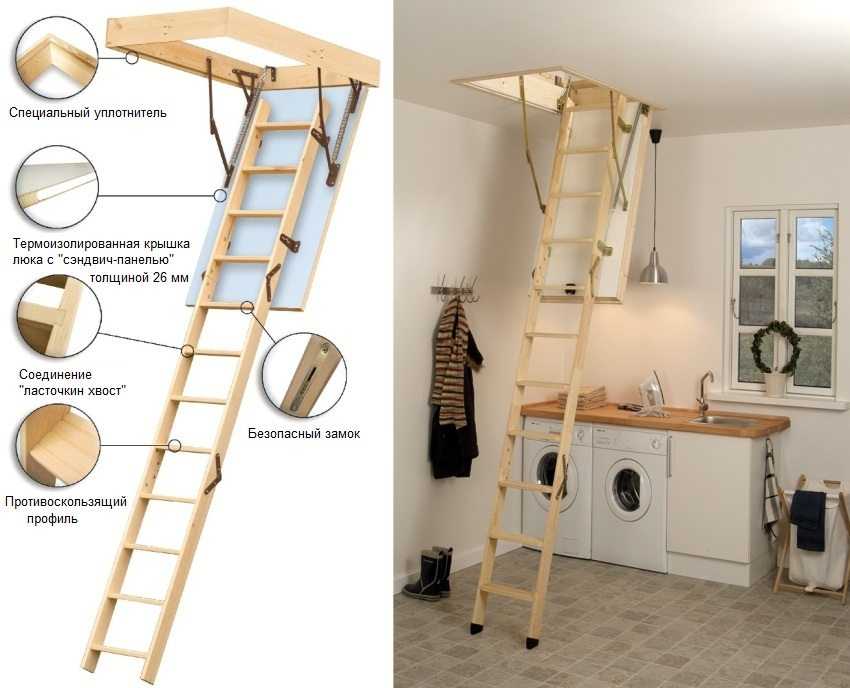

Конструкция раскладной чердачной лестницы с люком
Откидные лестницы отличаются достаточно сложной конструкцией, но обеспечивают максимальную экономию пространства и идеальный порядок. В сложенном виде такая лестница закреплена на стене. Ступени фиксируются на тетиве карточными петлями. Откидные лестницы не зависят от люка.
Складные чердачные лестницы оборудованы люком, в котором и скрывается весь механизм. Люк выполняет не только эстетические функции, но и позволяет обеспечить надежную звуко-, паро- и теплоизоляцию. С этой целью крышку люка утепляют с помощью пенополистирола или минеральной ваты, крепят сверху пароизоляционную пленку и наносят финишное декоративное покрытие. Для большего эффекта люк часто доукомплектован уплотнителем.

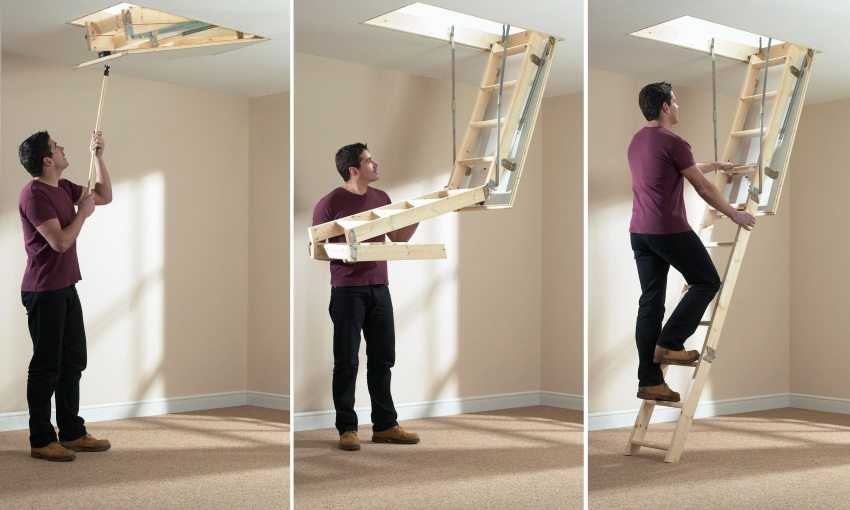

Принцип складывания/раскладывания мансардной лестницы
Зачем нужен чердачный люк и где именно
Чердачный люк вместе с лестницей – незаменимая часть таких строительных объектов, как:
- многоэтажные жилые дома;
- частные дома или особняки;
- здания старины, которые подвергались реконструкции;
- здания общественного значения;
- образовательные заведения;
- строения ленточной застройки;
- нежилые сооружения.
Помните, что обустройство выходов на поверхность кровли желательно планировать еще на этапе проектирования, а вот оборудовать их в готовом помещении будет гораздо сложнее.
Технологические выходы на кровлю посредством чердачного люка, лестницы и других приспособлений нужны для осуществления следующих действий при их необходимости:
- чистка кровли;
- ремонт крыши;
- тушение пожара и другое.
При выходе на крышу плоского типа люк может иметь разные модификации. Все зависит от наклона крыши и того, как используется пространство под кровлей (чердак). Поэтому выходы бывают следующими:
- стремянка, расположенная по стене вертикально;
- наружная лестница;
- складная лестница;
- окно мансарды;
- окно-люк, не оснащенное утеплителем;
- специальный трап;
- люк.
Монтаж
Установка таких лестниц, как правило, не бывает трудоемкой, даже если вы делаете это своими руками. К каждой лестнице прилагается подробная инструкция по установке. Лучше всего производить установку в паре с кем-нибудь, связано это с пунктом номер 7 в инструкции, в которой установка лестницы уже завершена, но ею еще нельзя пользоваться.
Основная инструкция содержит в себе ряд пунктов:
- Сверить размеры проема для лестницы и размеры люка.
- Следующий этап – это установить, а затем и закрепить вспомогательную доску для опоры лестницы на нижнюю часть люка.
- Подготовить инструменты, которые пригодятся при работе – монтажная пена для заполнения, угломер, отвертка с шурупами и подходящий ключ.
- Поднять лестничную конструкцию и облокотить на опорную доску.
- В проеме между торцевыми частями и лестничной коробкой вставить распорки. Делается это ради того, чтобы в момент монтажа коробки сохранялась прямолинейность.
- Прикрутить лестничную коробку с обеих сторон при помощи шурупов.
- Убрать опорную доску и разложить лестницу. На этом основные работы считаются законченными. Остается лишь ждать полного завершения последнего этапа. До этого момента категорически не рекомендуется пользоваться лестницей.
- С помощью монтажной пены заполнить отверстия между коробкой лестницы и потолком.
- Ослабить болты, немного открутив их и раскинуть лестницу.
- Теперь нужно туго закрутить болты.
- Нужно отрегулировать длину лестницы и при необходимости уменьшить длину или добавить дополнительные сегменты.
- Откорректировать угол наклона при необходимости. В этом поможет регулирование боковых опор.
Если после прочтения этой инструкции или другой, приложенной к приобретенному товару, все еще остаются сомнения и невыясненные нюансы, можно воспользоваться информацией от производителя, представленной в письменном виде, в картинках и видео.
О том, как установить чердачную лестницу Fakro, показано в видео.
Варианты использования
Приставная лестница «/» удобна для доступа на большую высоту (например, на чердак или крышу). Высоту можно регулировать, изменяя число использованных секций.
Приставная лестница «/»
Стремянка «Λ» способна независимо стоять на полу, поэтому ее применяют для работы на потолках, ремонта воздушных коммуникаций, сбора плодов с высоких веток деревьев и т. п. Также она необходима в случаях, когда вертикальная опора ненадежна (стеллажи в библиотеках, стеклянные перегородки и т. п.).
Стремянка «Λ»
Стремянка с консольным вылетом «ʎ» пригодится для работы в местах, недоступных для обычной стремянки. Две объединенные стремянки «M» удобны для одновременной парной работы при декорировании или ремонте помещений.
Лестница-трансформер шарнирная
Подмости «П» подойдут в качестве приподнятой рабочей платформы или невысоких строительных лесов. Для удобства работы и перемещения нужно оснастить их специальными настилами (идут в комплекте или продаются в качестве опции) или просто застелить листами фанеры или широкими досками.
Цены на лестницу-трансофрмер
лестница трансформер
Подмости «П»
Лестница с консольным вылетом «Г» необходима для работы на некоторой удаленности от вертикальных опорных поверхностей (например, рядом с пролетами, крышами, под балконами).
Лестница с консольным вылетом «Г»
Преимущества и недостатки
Каждая из моделей лестниц, ведущих на чердак, имеет свои плюсы и минусы, которые необходимо знать перед покупкой конкретного варианта.
Монолитные конструкции отличает ряд достоинств. Отметим основные:
- Поскольку изделия состоят из прочных материалов и имеют достаточно плотный каркас, их сложно деформировать в процессе эксплуатации. Такие виды при должном уходе сохраняют свою форму, размер и презентабельность гораздо дольше складных конструкций.
- Имея необычный внешний облик, монолитные изделия производят сильное впечатление на гостей и дарят эстетическое наслаждение. За счет таких конструкций можно подчеркнуть статус хозяина дома и придать жилищу роскошный вид.
- В изготовлении таких лестниц допускается наибольшее разнообразие материалов. Если в иных случаях конструкция бывает в основном стальной или деревянной, в случае с монолитным изделием используют различные декоративные материалы, включая металл и стекло.
У нестандартных вариантов есть и недостатки:
- Они занимают дополнительное пространство. Такие сооружения требуют немало места, помещения должны быть достаточно габаритными. Особенно это необходимо, если вы хотите установить винтовую лестницу на чердак.
- Столь крупные изделия часто бывают весьма дорогостоящими, особенно если для их изготовления используют качественные и дорогие материалы.
Приставные конструкции, хоть и используются временно при ремонтных работах, имеют ряд плюсов и минусов.
Обозначим положительные черты:
- Мобильность. Такие лестницы можно убирать после использования в специально отведенное для их хранения место, это позволяет экономить пространство.
- Дешевизна. Приставные модели изготавливают из простых материалов. Они не оснащены дополнительной отделкой и декором, поэтому цены на них довольно низкие.
- Принцип использования таких сооружений оптимально прост. Достаточно приставить изделие под необходимым углом к чердачному отверстию или разобрать саму конструкцию до устойчивого положения (в случае со стремянкой).
- В случае повреждения изделия его легко ремонтировать, поскольку отсутствует необходимость отсоединения лестницы от крепежного механизма, работа может осуществляться в любом удобном для вас месте.
У приставных конструкций есть и недостатки:
- Далеко не всегда приставная лестница является легкой. Некоторые деревянные изделия имеют весьма внушительный вес, не каждому из домочадцев под силу самостоятельно придвинуть изделие к чердачному люку.
- Уровень безопасности приставных сооружений невысок. При нечеткой фиксации с опорой лестница может изменить угол наклона, потерять устойчивость или вовсе рухнуть. Далеко не всегда у таких сооружений есть четкое крепление с люком.
Складные лестницы, набирающие все большую популярность, тоже имеют свои положительные и отрицательные качества:
- Такие изделия максимально экономят место. В сложенном состоянии их можно убрать в люк, создавая идеально ровный потолок. Такая способность позволяет не загромождать комнату.
- Из-за возможности оснащения конструкций электроприводом они просты в использовании. Даже при механическом способе разборки раскладка лестницы не занимает много времени.
- Поскольку лестница прочно фиксируется на самом отверстии люка, при ее эксплуатации обеспечивается большая безопасность.
- Большинство из складных конструкций обладают легким весом по сравнению с приставными аналогами. При механической разборке не нужно прилагать много усилий, чтобы привести изделие в рабочее состояние.
- Лестницы складного типа подходят к большому числу стилевых направлений (от кантри до хай-тека). Это позволяет подобрать конструкцию, идеально вписывающуюся в концепцию интерьера.
- В сравнении с монолитными моделями можно отметить, что цена на складное изделие демократична. На производство одной лестницы не затрачивается много материала, такая продукция не требует больших финансовых трат.
- С помощью специальной отделки люка можно создать утепленную зону в потолке. При этом лестница компактно убирается, создавая эстетичный вид в помещении и сохраняя тепло в комнате.
Существуют и отрицательные черты:
- Для установки механизма в большинстве случаев нужно обращаться за помощью к специалистам.
- В случае поломки лестницы (особенно если конструкция оснащена электроприводом) будет проблематично ее починить.
Функциональность и надежность
Главное преимущество, из-за которого складные лестницы выбирают пользователи со всего мира, это их функциональность. Они практически не занимают свободное место, а при этом все так же исправно могут исполнять свои функции и становиться полноценными лестницами для того, чтобы вы смогли подняться на чердак, мансарду и в другие помещения, которые расположены выше.
Расположение лестницы в люке
Вас может приятно удивить то, насколько они надежны в эксплуатации. Они обладают огромной устойчивостью к негативному воздействию внешних факторов, поэтому будут служить вам верой и правдой достаточно долгий период времени. При этом их цена вас точно не испугает – она является приемлемой абсолютно для каждого.
Производители заранее побеспокоились о вашей безопасности – складные лестницы обладают высокой степенью прочности. Именно поэтому несчастных случаев, связанных с их поломкой, практически нет – компании производители прилагают все усилия, чтобы подобного в принципе не было. Подобный вывод следует хотя бы из того факта, что лестницы могут выдерживать вес вплоть до 250 кг. А ступени заранее оборудованы специальными насечками, из-за которых исключается возможность случайно поскользнуться и упасть. Цена, которую вы выплачиваете за свою же безопасность, комфорт, а также практичность, является вполне адекватной.
Типоразмеры ЖБ маршей
Лестницы из железобетона должны отвечать техническими требованиями ГОСТа. Регламентируется ряд параметров марша:
- от 3 до 18 ступенек;
- высота каждой ступени – 150-160 мм;
- согласно требованиям к путям эвакуации при пожаре и иных ЧС, минимально допустимая ширина – от 900 мм.
Лестничные площадки в стандартном исполнении имеют длину от 2000 мм и ширину от 900 мм. Предусмотрен выпуск серии для крепления маршей с фризами.
Размеры железобетонных лестничных маршей серийного производства рассчитаны на монтаж двухмаршевых лестниц между этажами, имеющими стандартную высоту: 2700 мм, 2800 мм, 3000 мм, 3300 мм. Конструкции данного типа в первую очередь предназначены для зданий, возводимых из крупных панелей или по каркасно-панельной технологии.
На угол наклона влияет предназначение лестниц. В зданиях производственного назначения при необходимости максимально экономить полезную площадь допускается устанавливать лестничные марши, рассчитанные на установку под углом 45-70°
В жилых и общественных зданиях важно обеспечить удобное перемещение людей с этажа на этаж, поэтому угол наклона должен составлять 25-40°
Ширина ступеней также является важным критерием оценки удобства и безопасности лестницы. Стандартная ширина рассчитана исходя из размеров стопы и ширины шага взрослого человека. Она варьируется от 280 до 320 мм. Верхняя ступенька может нависать над нижней, максимально допустимый размер выступа – 50 мм.
Высота ступеньки также рассчитана с учетом антропометрических данных взрослого человека средней комплекции
Соблюдение стандартов важно для безопасности передвижения по лестницам. Максимально допустимая высота (с отделкой) – 160 мм
На вес железобетонного лестничного марша влияют следующие факторы:
- габариты;
- марка бетона;
- наличие полуплощадок в цельной конструкци;
- тип опоры для ступеней (плоская плита, балки)
- наличие накладных проступей на ступеньках.
Зависимость массы железобетонного лестничного марша от типоразмеров конструкции можно увидеть в таблице:
Марка марша | Основные размеры | Расход материалов | Масса марша, т | ||
L (мм) | B (мм) | Бетон, м3 | Сталь, кг | ||
ЛМФ 39.12.17-5 | 3913 | 1200 | 0,52 | 28,49 | 1,30 |
ЛМФ 39.14.17-5 | 1350 | 0,57 | 28,94 | 1,43 | |
ЛМФ 39.15.17-5 | 1500 | 0,62 | 35,79 | 1,55 | |
ЛМФ 42.12.18-5 | 4249 | 1200 | 0,56 | 40,32 | 1,40 |
ЛМФ 42.14.18-5 | 1350 | 0,61 | 40,80 | 1,53 | |
ЛМФ 42.15.18-5 | 1500 | 0,67 | 43,63 | 1,68 | |
ЛМФ 49.14.21-5 | 4946 | 1350 | 0,77 | 40,90 | 1,93 |
ЛМФ 49.15.21-5 | 1500 | 0,83 | 48,94 | 2,08 | |
ЛМФ 49.17.21-5 | 1650 | 0,89 | 50,16 | 2,23 |
Виды чердачных лестниц
Конструктивно лестницы на чердак с люком подразделяются на: приставные, раскладные и стационарные.
Приставные
С точки зрения эксплуатации, этот вариант самый неудобный. Зато самый простой в исполнении, не требующий больших материальных затрат и выделения места под конструкцию.
Все можно сделать своими руками: и люк на чердак без лестницы, и саму лестницу. Впрочем, её можно купить, подобрав из готовых предложений изделие подходящей длины и дизайна.
Приставные лестницы бывают разными как по материалу изготовления, так и по конструкции:
Выбирая или делая лестницу своими руками, нужно убедиться, что она входит в отверстие люка по ширине и не скользит по полу. Чтобы предотвратить скольжение, на нижние торцы косоуров надевают резиновые «башмаки» или просто приклеивают кусочки резины.
Стационарные
С этим вариантом все с точностью до наоборот:
- Пользоваться очень удобно, вход на чердак доступен в любое время и максимально безопасен;
- Изготовление стационарной конструкции требует немалых трудов и финансовых вложений, а сама она съест значительную площадь в помещении.
Конструктивно такие изделия мало чем отличаются от внутренних лестниц на мансарду или второй этаж, особенно если чердаком пользуются часто. Если же он используется как склад сезонных вещей, а вход на него ведет из подсобного помещения, конструкцию максимально упрощают и уменьшают.
В небольших помещениях, самой сложной задачей становится найти место для стационарной лестницы. В таких случаях, на помощь приходят дизайнерские решения. Примером служат последние картинки: люк и лестница на чердак стали уникальным арт-объектом и дополнительными местами хранения. При этом, они органично вписались в интерьер, не занимая впустую полезное пространство.
Раскладные
А вот этот вариант представляет собой некий симбиоз первых двух со всеми их достоинствами, но без недостатков:
- Пользоваться раскладными конструкциями так же легко и безопасно, как стационарными;
- Когда они не нужны, то убираются за потолок одним движением руки, при этом, не требуя ни физических усилий, ни дополнительного места в кладовке;
- Это самое оптимальное решение и по финансовым и трудовым затратам.
Основное конструктивное отличие люков для таких лестниц, от стационарных и приставных – они всегда открываются вниз, а складной трап крепится к ним и прячется при закрытии на чердаке. Видимой в комнате остается только дверца, которую при желании можно замаскировать под потолочное покрытие.
Раскладные чердачные лестницы самые разнообразные по конструкции, принципу действия и материалам изготовления:
Изображение | Описание |
Раздвижная |
Чаще всего это металлическая конструкция из ромбовидных или овальных секций, складывающихся гармошкой. Её ещё называют ножничной за сходство с работой ножниц. Она самая компактная из всех и самая легкая. Но со временем механизмы, из которых состоит люк с лестницей на чердак, начинают скрипеть и требовать периодической смазки и подтягивания. |
Складная |
Складная конструкция состоит из нескольких секций, соединенных друг с другом шарнирными петлями или каретками. Первая секция фиксируется на крышке люка. Когда он открывается, прижатые к первой остальные секции раскладываются, превращаясь в обычную прямую лестницу.
Это самый популярный вариант, хотя и не самый компактный. Его изготавливают, как из дерева или металла, так и из комбинации этих материалов. И он самый простой и доступный для самостоятельного изготовления. |
Откидная |
Откидные лестницы больше похожи на приставные, так как не прячутся за люком, а откидываются вертикально или в сторону к стене, в зависимости от конструкции. Они не зависят от люка, а в сложенном виде практически не занимают места.
Трапы, откидывающиеся в сторону, крепятся к стене внутренней тетивой на карточные петли, а в сложенном положении фиксируются на ней с помощью крючка или шпингалета. |
Телескопическая |
Механизм выдвижения телескопических лестниц зависит от материала изготовления направляющих. Это могут быть металлические трубы разного диаметра, поочередно задвигающиеся друг в друга, или деревянные направляющие со специальными механизмами. Ступени-перекладины при складывании сдвигаются вплотную друг к другу, а при раскладывании встают на отведенные им места. |
Монтаж
Монтаж любых видов раскладных лестниц – хоть раздвижных, хоть откидных, во многом одинаков. Самое главное при монтаже -обеспечить надежную ее фиксацию в любом состоянии (разложенном или сложенном).
Лучше всего монтировать лестницу с люком
Стоит обратить внимание на то, что он должен открываться вниз. Это позволяет прикрепить основание конструкции именно к внутренней стороне люка
Для данной цели идеально подходят металлические болты или уголки. Они надежно зафиксируют лестницу в нескольких местах.
Крышка люка обязательно нуждается в дополнительном укреплении. Его возможно осуществить при помощи специальных подъемников из металлов и элементов, ограничивающих движения.
Чтобы конструкция лучше удерживалась в сложенном виде, рекомендуется использовать специальные фиксаторы, которые дополняют различными крепежными элементами в виде крючков, веревок или цепей.
Весь процесс по монтажу раскладных лестничных конструкций можно представить в виде последовательных действий:
- дополнительные доски временно закрепляются к нижней части проема;
- лестничная конструкция укладывается на дополнительные доски;
- в края проема вставляются распорки;
- лестничная коробка закрепляется при помощи шурупов;
- доски снизу убираются;
- раздвигается лестница;
- боковая часть лестничной коробки фиксируется парой болтов.
7фотографий
О том, как сделать чердачную лестницу своими руками, смотрите в следующем видео.
Конструктивные отличия чердачных лестниц с люком
Чтобы выбрать оптимальный вариант, необходимо рассмотреть всё разнообразие моделей.
По конструктивным признакам чердачные лестницы с люком делятся на три типа: непереносные (стационарные), переносные и складные.
Непереносные (стационарные) лестницы
Стационарную чердачную лестницу с люком нельзя убрать и перенести в другое место. Самый дорогостоящий вариант, к тому же занимающим много полезной площади. Целесообразно применять такой вариант только при наличии свободного места и ежедневном использовании чердачного помещения.
Несомненным плюсом такой конструкции является устойчивость и наличие поручней, что особенно актуально при наличии в доме детей.
Такая основательная классика со временем теряет свою популярность
Переносные лестницы
Этот тип лестниц – не что иное как обычная стремянка. Не занимает места и применяется только по мере необходимости. Удобна при хранении и имеет небольшую стоимость. Без труда можно подобрать изделие из стали или алюминия, с подходящим количеством ступеней в различной ценовой категории. При всей своей простоте, стремянка не всегда является безопасным вариантом для попадания на чердак. Каждый раз для переноса и установки требует применения физических усилий. Больше подходит для проведения строительных работ или ремонта.
Будет удобна для очень редкого посещения чердачного пространства
Фото современного исполнения дверцы люка, открывающейся вверх
Складные лестницы
Такой тип лестниц для чердачных люков является наиболее универсальным и включает в себя все плюсы первых двух вариантов. Они изготавливаются из прочной древесины или алюминиевых сплавов. Модели таких лестниц удобны и безопасны в эксплуатации, не занимают полезную площадь в помещении. В сложенном виде вся конструкция убирается в пространство чердака. В продаже есть складные лестницы на разный вкус и для любого интерьера по приемлемым ценам. Такие изделия различаются по виду складных механизмов и могут быть раздвижные, телескопические, раскладные и откидные.
Даже посередине комнаты конструкция гармонично вписалась в интерьер
Раздвижная лестница
Самая компактная модель, занимающая минимум пространства. Конструкция соединена болтами или скобами, которые при складывании плотно прижимают ступени друг к другу, как гармошка. При раскладывании скобы раскрываются, фиксируются и держат ступени на расстоянии друг от друга.
Стильно, современно, безопасно
Телескопическая чердачная лестница
Боковые части устройства состоят из алюминиевых трубок разного диаметра, которые при складывании помещаются друг в друга по принципу телескопической трубы. Имея компактные размеры, такой тип лестниц очень ограничен в нагрузках и не отличается устойчивостью.
Сложенный вариант телескопической моделиЛегко и современно
Откидная лестница
Достаточно редкий тип изделия, который убирается не в чердак, а откидывается к стене. Вся конструкция состоит из скреплённых шарнирными петлями секций. Когда лестница не нужна, она откидывается и прижимается к стене. Бывает в деревянном или металлическом исполнении. Ценится у потребителей за надёжность и доступную стоимость.
Принцип работы откидного устройства
Раскладная лестница
Конструкция состоит из нескольких секций, скреплённых между собой петлями. Верхняя секция прикреплена к крышке люка, а остальные примыкают к ней в сложенном виде по типу книжки. При раскладывании секции распрямляются и получается лестница. Такая модель не самая компактная, но лёгкая в исполнении, поэтому её часто делают своими руками.
Здесь можно хорошо рассмотреть механизм в деле
Надёжный вариант как для детей, так и для старших членов семьи
