Мауэрлат для крыши: что это такое и как сделать

В статье рассмотрены основные способы крепления мауэрлата к кирпичной стене. Приведена технология крепления на армпояс и анкерные болты, деревянные пробки, проволоку и другие.

В завершение несколько рекомендаций

  • Не забывайте, что крепление мауэрлата должно происходить таким образом, чтобы оставалось свободное пространство между брусьями и внешним краем стены не меньше 5 см.
  • Деревянные доски необходимо хорошо отшлифовать, чтобы не было трещин или сучков.
  • Гидроизоляция один из важных моментов – если ее не проложить, то между древесиной и газобетоном образуется влага, а она очень быстро испортит брус.
  • «Сырая» древесина допускается, но она должна соответствовать строительным нормам.

Как видите, прикрепить мауэрлат к газобетону без армопояса или с ним не так уж и сложно, как могло показаться на первый взгляд. Но в любом случае нелишним будет проконсультироваться с опытным строителем.

Эффективные способы крепления мауэрлата к кирпичной стене

Способы крепления мауэрлата к кирпичной стене различные. В основном, вариант фиксации брусьев, на стене здания, зависит от конструкции кровли, финансовых и физических возможностей хозяина, капитального строения.

Монтаж конструкции, может осуществляться следующими способами:

  • Проволокой;
  • с помощью деревянных пробок;
  • на строительные шпильки;
  • на анкера.

Закрепление на проволоку


Крепление мауэрлата на проволоку

Подобный способ крепления бруса к стене дома, довольно прост, но подходит для небольших строений. Перед началом монтажных работ, подготавливают проволоку диаметром 5-6 мм. Как правило, используют «катанку», которую закладывают в кирпичную кладку. Обычно, начало закладки ‒ это пятый ряд, до завершения стены. Длина проволоки, должна хватить на выпуск из стены и продевание сквозь мауэрлат.

Далее, обязательно выжидают время, которое необходимо для полной схватки цементно-песчаного раствора кладки и только после, приступают к закреплению мауэрлата. Проволоку скручивают ломом. В брусе сверлятся отверстия, через которые продевают «катанку». Далее скручивают крепление до тех пор, пока брус не будет надежно зафиксирован к кирпичной стене здания. Для прочности конструкции, шаг проволочных креплений, берут равным шагу стропильных ног.

Крепление к деревянным пробкам

Для монтажных работ, требуется подготовить деревянные бруски, равные по размерам кирпичу. Материал обязательно обрабатывают антисептическими составами. Подобное мероприятие, поможет заметно уменьшить, процесс гниения и образования плесени. Монтажные действия, выполняют в следующей последовательности:


Крепление мауэрлата к деревянным пробкам

  1. В процессе кладки стен, вместо нескольких кирпичей, закладывают пробки, обработанные гидроизоляционным раствором. Места, соприкосновения изделия с кирпичом, обмазывают битумом или укладывают рулонный гидроизолятор. Шаг расположения пробок, принимают равным шагу стропил.
  2. Фиксируют, на металлические скобы, мауэрлат к пробкам.

В основном, строители применяют один из трех вариантов, расположения деревянных пробок:

  • За 1 ряд до обреза кирпичной кладки, ближе к внутреннему краю стены;
  • непосредственно под мауэрлатом ‒ используют пробки большей площади;
  • за мауэрлатом, ближе к наружной стороне стен.

Крепление на шпильки

Крепление на шпильки применяют, если требуется закрепить брус, при достаточно больших нагрузках. Для закрепления шпилек к стене,  используют два варианта:

  1. Непосредственно в кирпичную кладку;
  2. В монолитный железобетонный пояс.


Крепление мауэрлата на шпильки

Хоть второй вариант более трудоемок, но он позволяет дополнительно усилить и связать в единое целое, всю кирпичную конструкцию. Такой способ подходит, если нагрузка от стропильной системы очень велика. Если-же, она незначительная, то достаточно применение первого способа. Монтажные работы выполняют в следующем порядке:

  1. Изготавливаются шпильки Г-образной формы. Диаметр изделия, зависит от нагрузки. Самое распространенное сечение, для возведения кровельного покрытия ‒ 10-14 мм.
  2. Крепеж закладывается в кладку. Заглубляют крепление, примерно на 450 мм. Согнутый конец изделия, обращается вниз и зацепляется за кирпичный ряд.
  3. Укладывается гидроизоляция. При обустройстве, требуется проколоть и надеть на шпильки.
  4. Для отверстий на брусе, делается разметка. Мауэрлат кладут на шпильки и, в местах соприкосновения, простукивают молотком. Далее, согласно оттискам, сверлят отверстия под шпильки.
  5. Производиться монтаж брусьев. После, на шпильки накручивают и затягивают гайки.

Крепление на анкера

Крепление на анкера подходит для капитальных строений, с большой нагрузкой. Наличие бетонного пояса, заметно увеличивает трудоемкость и стоимость строительных работ. Монтажные мероприятия, выполняют в следующей последовательности:


Крепление мауэрлата на анкера

  • Монтаж опалубки под пояс;
  • сооружение арматурного каркаса;
  • установка анкерных болтов ‒ сечение 10-14 мм;
  • заливка пояса в один заход;
  • ожидание времени набора прочности бетона ‒ в среднем составляет 28 дней;
  • если требуется, проводится демонтаж опалубки;
  • укладка гидроизоляции;
  • разметка и высверливание отверстий на брусе;
  • фиксация мауэрлата, накручивание и затяжка гаек.

Стоит отметить, что по нормативным документам, допускаются распалубочные работы, уже по достижению марочной прочности бетона 70%. В особых условиях ‒ 50%.

К недостаткам подобного  способа, относят:

  • Высокая трудоемкость и стоимость работ;
  • заметное увеличение сроков строительства.

Как прикрепить основание?

По окончании подготовительных работ следует выбрать метод фиксации мауэрлата. Есть разные способы установки основания кровли. Выбор зависит от физико-технических параметров используемых материалов и особенностей конструкции

Важно учесть метод фиксации стропильных ног на древесный брус. При скользящей установке монтируют дополнительные ригеля

Такой способ предусматривает создание малой доли свободы кровельной системы. Ригеля монтируют для поддержания уровня прочности. Для упорной фиксации к стропилам крепят бруски или делают в них зубья.

Фиксация проволокой

Устройство мауэрлата с помощью такой технологии займет немного времени. Простой способ, который подходит для небольших площадей. Этапы проведения работ:

  1. Подготовить отрезки проволоки необходимой длины.
  2. Положить проволоку перед устройством последних рядов кладки.
  3. Сделать отверстия в деревянном основании.
  4. Протянуть проволоку после высыхания цемента.
  5. Закрутить и зафиксировать.

Крепление шпильками

Способ фиксации подойдет для кровли с большими нагрузками. Шпилька крепится непосредственно в кладку. Можно установить фиксатор в железобетонный пояс, что увеличит затраты труда и времени. Чтобы правильно установить материал в кладку, необходимо провести такие работы:

  1. Заложить шпильки в стену на глубину до 0,5 м.
  2. Залить бетонным раствором, не загрязнив резьбу фиксаторов.
  3. Надеть на шпильки гидроизоляционный материал.
  4. Сделать отверстия в деревянном основании, соблюдая шаг закладки шпилек.
  5. Установить мауэрлат.
  6. Зафиксировать брусья гайками на концах шпилек.

Деревянные пробки

Укладка с помощью таких фиксаторов отличается низкой себестоимостью. Можно заложить пробки перед последним рядом кладки или под деревянным основанием. Чаще всего их устанавливают за мауэрлатом около наружной части стены. Последовательность работ:

  1. Подготовить деревянные бруски, размер которых соответствует параметрам использованных для кладки кирпичей.
  2. Уложить заготовки в кладку на гидроизоляционное покрытие.
  3. Соединить пробки и мауэрлатом, используя металлические скобы.

Крепление анкерами

Способ подходит для установки мауэрлатного пояса на большой площади. Основание крепят анкерами на бетонную подушку. Метод фиксации сравнительно дорогой. Нельзя в одном месте крепить стропила и устанавливать анкера. Если болты крепят по пустотелому кирпичу, для верхнего ряда кладки используют специальный заполнитель для пустот или жидкие гвозди. Этапы проведения работ:

  1. Установить опалубку.
  2. Заложить арматурный каркас.
  3. Установить болты.
  4. Залить опалубку с анкерами бетоном.
  5. Снять опалубку после высыхания бетона.
  6. Провести монтаж гидроизоляции.
  7. Сделать отверстия в деревянных блоках, соблюдая шаг анкерных болтов.
  8. Прикрепить мауэрлат на анкер, прижав гайками.

Монтаж армопояса

Способ крепления выполняется по периметру здания непрерывно. Такой вид крепления предназначен для распределения высоких нагрузок по большой площади конструкции. Без армопояса не возводят кровлю высотных домов. Рекомендуется устанавливать такое крепление в домах из газобетона для повышения уровня жесткости. Арматурный пояс предотвращает деформацию стен при проседании почвы. Процесс установки состоит из следующих этапов:

Чтобы равномерно распределить нагрузку на всю площадь конструкции, необходимо сделать армопояс.

  1. Соорудить опалубку.
  2. Поместить крепко обвязанную арматурную конструкцию из продольных и поперечных прутьев.
  3. Укрепить опалубку упорными брусками или диагональными креплениями для предотвращения деформации во время работы с бетонной смесью.
  4. Прикрепить шпильки к арматурной конструкции вертикально. Можно использовать сварку или вязальную проволоку.
  5. Залить бетоном.
  6. Установить мауэрлат после застывания бетонного слоя.

Правильный мауэрлат: назначение

Эта конструкция представляет собой своего рода фундамент, как бы основу самой крыши, которое опирается на стены.

Состоит она из балок или брусьев, которые находятся по периметру всех четырех стен. С их помощью стены и стропила образуют устойчивую и надежную конструкцию. Какие главные функции возлагаются на узел мауэрлата?

  • Создание общей конструкции из стен дома и сооружений кровли.
  • Равномерное распределение нагрузки, с отдельных точек на все стены.

У нас довольно суровые климатические условия, нередки обильные снегопады: может случиться, что скопление на крыше большого количества осадков станет причиной нанесения существенного урона всей конструкции.

Перераспределить повышенную нагрузку позволяет устройство четырех- или двухскатных крыш. Чем они могут помочь?

Угол, под которым наклонена крыша, уменьшает силу давления скопившегося снега на сооружение, и перенаправляет ее из плоскости вертикальной в горизонтальную. Она становится как бы распирающей, из-за чего приобретает способность влиять на стены в том месте, где к ним крепятся стропила, точечно. С течением времени это негативное воздействие может не только деформировать стену, но и нарушить ее целостность.

Крепление мауэрлата к кирпичу проволокой

Монтаж мауэрлатного бруса с помощью строительной катанки считается одним из наиболее простых и доступных. Крепление проволокой обычно доверяют подсобным рабочим.

К сведению! Проволочный крепеж – единственный, при котором не сверлится и не ослабляется отверстиями брус или доска мауэрлата, поэтому риск получить трещину вдоль волокон практически равен нулю.

Мало того, если правильно привязать – притянуть брус проволокой к кирпичной стене, то через несколько месяцев древесина деформируется и примет профиль горизонтальной поверхности.

Для крепления отдельные куски проволоки, сплетенные косичкой, длиной 1-1,5 м, закладывают в третий-четвертый ряд от верха еще на этапе выкладки кирпичной стены. Отверстия можно сверлить, но такой способ крепления обычно приводит к сильному ослаблению, как кирпичной кладки, так и самой проволоки.

После наклейки рубероида на стену укладывается брус или пакет из двух сбитых гвоздями досок, и нагружают мауэрлат кирпичным гнетом по четыре-пять штук через каждые 60-70 см. Далее, концы проволоки поднимают над брусом, перехватывают и затягивают ломом до врезания металла в дерево. «Усы» отгибают и забивают молотком в брус.

Как сделать армированный пояс: последовательность работ, тонкости и нюансы

Чтобы понять всю серьезность работ, а заодно и детально разобраться с вопросом, как изготавливается армированный пояс, разобьем технологию его изготовления на несколько этапов – так сказать, попробуем составить небольшую инструкцию для пользователя.

  1. Каркас из арматуры. Начать его сборку нужно с того, что загнать в верх стены арматуру, т.е. просверлить отверстия и просто вбить в них отрезки арматуры. Сделать это необходимо в местах пересечения стен (нужно установить квадратом по четыре штыря – они зададут габариты каркаса) и вдоль стен с промежутком в метр–полтора. После этого вооружаемся мягкой вязальной проволокой и крепим нижний ряд продольной арматуры на высоте 3–4см от края стены. После того как продольная арматура будет установлена, соединяем два параллельно идущих прута короткими перемычками – установить их нужно через каждые 250–300мм. Точно таким же способом монтируются и вертикально стоящие отрезки, на которые впоследствии будет установлен верхний ряд арматуры. Эта арматура крепится с таким же шагом, как и горизонтальная – длина отрезков зависит от толщины армопояса. Как правило, монолитный пояс изготавливается толщиной от 200 до 250мм – исходя из этого следует определить длину вертикальной арматуры. Она должна быть немного короче. К вертикально стоящей арматуре снова прикручиваются длинные продольные пруты, которые впоследствии соединяются короткими отрезками арматуры – здесь все точно так же, как и с нижней частью каркаса.

  2. Теперь дело за опалубкой. Здесь можно пойти двумя путями: соорудить разборную конструкцию из досок или установить несъемную опалубку. Наиболее оптимальным вариантом является разборная конструкция – собрать ее можно практически из любого листового материала или из обыкновенной доски. В процессе установки опалубки нужно проконтролировать уровень ее верхнего края – перепады не должны превышать 1см. Вообще в этом отношении лучше воспользоваться несъемной или комбинированной опалубкой, одна сторона которой будет несъемной, а вторая после застывания бетона удалится. Если вы планируете утеплять фасад пенопластом, то с лицевой стороны дома можно установить несъемную опалубку из полистирола – в дальнейшем она станет элементом утепляющего слоя. С внутренней же стороны ограничить бетон можно доской или ОСП. Наибольшую трудность в таких конструкциях вызывает соединение двух частей опалубки для армопояса перекрытия – здесь придется хорошенько подумать и укрепить ее части так, чтобы в процессе бетонировки раствор не раздвинул их в стороны. Установив деревянные распорки внутрь опалубки и стянув ее части продетой насквозь проволокой, можно смело переходить к следующей стадии работ по изготовлению армирующего монолитного пояса.

  3. Бетонировка. Здесь все достаточно просто, за исключением доставки бетона на верх стены – с этим вопросом вы и сами разберетесь. Единственное, что можно рассказать о технологии бетонировки сейсмопояса при строительстве дома, так это о качестве бетона и способе его приготовления. Что касается качества, то это не ниже чем марка B15, а если говорить о самостоятельном приготовлении, то это ведро цемента, два ведра песка и два ведра щебня. Бетон лучше готовить густой – он не так сильно раздавливает опалубку. Единственный нюанс в таком растворе – это необходимость его тщательного уплотнения. За отсутствием глубинного вибратора, можно воспользоваться виброшлифовальной машинкой. Ее мощности и частоты вибрации будет вполне достаточно для уплотнения сравнительно небольшого количества бетона.

  4. Ну и завершающий этап решения вопроса, как сделать армопояс, – это контроль застывания бетонной смеси. Сразу же после заливки бетон лучше накрыть целлофаном, уменьшив таким способом испарение влаги. Спустя пару дней, когда бетон наберет первичную прочность, опалубку можно снять (если, конечно, она разборная), а влажность набирающего прочность бетона поддерживать периодическим увлажнением. Следует понимать, что чем медленнее происходит процесс высыхания бетонного пояса, тем большую прочность он набирает.

На этом, пожалуй, можно и закончить. Уточню лишь оду деталь, касающуюся гидроизоляции сейсмопояса. Если вы планируете монтировать крышную конструкцию из дерева или металла, то армопояс следует накрыть рубероидом или современным прорезиненным битумным материалом для гидроизоляции. Таким способом вы защитите каркас крыши от влаги, поступающей из стен.

Автор статьи Александр Куликов

Подготовка к креплению мауэрлата

Прежде чем устанавливать данный элемент, нужно выполнить ряд важных подготовительных работ.

Мауэрлат изготавливается из готового бруса либо же пары досок соответствующих габаритов. Для соединения досок применяются гвозди

Важно подобрать подходящую древесину

Наиболее предпочтительной породой является сосна. Для создания мауэрлата можно использовать материал с влажностью до 22%. Существует несколько способов крепления конструкции на стены.

При выборе конкретного метода нужно, прежде всего, учитывать материал, который использовался для возведения строения, площадь здания и ряд его конструктивных особенностей. Самое главное — максимально надежно выполнить крепление мауэрлата на стены.

Такие элементы должны устанавливаться на исключительно ровную поверхность и в строго горизонтальном положении. Ослабление крепления недопустимо. Ввиду этого создание упорных прорезей допускается исключительно со стороны стропил.

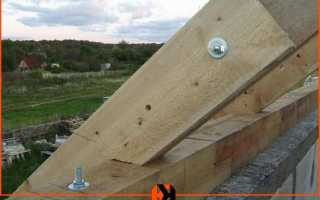

Способы соединения мауэрлата со стропильной ногой.

Чтобы система была более устойчивой, с внутренней стороны стены нужно сделать выступ еще в процессе ее возведения. Во время крепления основы под стропила на стены этот выступ предотвратит ее случайное сбрасывание даже при появлении неравномерных и слишком сильных нагрузок на кровлю строения.

Для работы вам понадобятся:

  1. Брус. Подберите материал сечением от 15х15 см.Гидроизоляционный материал (чаще всего применяется рубероид).Строительный уровень. С его помощью вы будете контролировать горизонтальность монтажа элементов.Дрель.Разводной ключ.Молоток, болты, гвозди.

Набор материалов для работы может меняться в соответствии с выбранным методом крепежа. Так, если вы отдадите выбор в пользу обвязки бруса при помощи проволоки, вам нужно будет купить толстую стальную проволоку-катанку. В большинстве случаев достаточно материала диаметром 0,5 см.

Элементы крепления стропил к мауэрлату.

В случае же если в процессе работы будут применяться деревянные пробки, дополнительно понадобится следующее:

  1. Деревянные бруски. Подбирайте их такого размера, который примерно соответствовал бы размеру обыкновенного кирпича.Металлические скобы. В данном случае нужны будут изделия длиной 25 см.

Если для соединения будут применяться строительные шпильки, дополнительно подготовьте следующее:

Г-образные штыри из металла с резьбой порядка 12-14 мм в диаметре.

Подбирайте такие изделия, чтобы длина короткой части составляла 12-14 см, а длина резьбовой части — 5 см.Металлические шайбы.В случае устройства бетонных подушек вам понадобится бетон. Будет достаточно материала марки 250.Гайки под резьбу выбранных штырей. В большинстве случаев это резьба м12.

Способы крепления стропил к мауэрлату.

Всего же существует два способа крепления стропил к мауэрлату:

  1. жесткое;
  2. скользящее.

Какой из них применять, определяет форма крыши, а значит — и непосредственно вид самой стропильной конструкции. Посему рассмотрим оба варианта.

Жесткое сопряжение.

Применяется в тех случаях, когда стропила верхней своей частью присоединяются не к коньку, а связываются между собой (висячая стропильная конструкция).

Как становится очевидно из названия, жесткое сопряжение стропил и мауэрлата предполагает полное исключение любых движений (поворотов, кручений, сдвигов, изгибов и т.п.) его элементов, добиться чего можно двумя способами:

  • с помощью выпиливания «седла» (запила) на стропиле (НЕ НА МАУЭРЛАТЕ!!! – это может ослабить его несущую способность) и последующего закрепления полученного узла с помощью скоб, проволоки и гвоздей;
  • монтаж стропил уголками с подшивным опорным бруском.

Первый метод используется наиболее часто. Гвозди в данном случае забиваются с боков, под углом друг к другу, и скрещиваются уже внутри мауэрлата. Далее вбивается третий гвоздь – вертикально, создавая тем самым максимально жесткий узел крепления.

Второй же вариант предполагает, что сопряжение осуществляется с помощью опорного бруска, размером до 1-го метра, в который стропило жестко упирается по линии давления. Фиксация узла в данном случае выполняется с помощью металлических уголков, позволяющих избежать поперечного смещения.

Кстати, оба описанных только что метода жесткого сопряжения мауэрлата и стропил страхуются еще дополнительным соединением последних со стеной с помощью анкеров либо проволоки-катанки.

Скользящее сопряжение.

Скользящее сопряжение, оно же — шарнирное с двумя степенями свободы, образуется путем применения крепежа, создающего возможность для свободного (относительно) движения одного из его элементов. В нашем случае этим элементом выступают стропила.

Выделяют сразу три варианта крепления при скользящем сопряжении:

  • первый способ состоит в соединении стропил и мауэрлата при помощи особого металлического крепежа — «салазки»;
  • второй способ – это способ, при котором делается выпуск стропил за стену, с единичным креплением — специальными крепежными пластинами:
  • третий способ предполагает выполнение запилов на стропилах и укладку ими последних на мауэрлат.

В последнем случае крепление производится с помощью двух гвоздей с боков наискосок в направлении друг друга. Также можно сделать подобное крепление с помощью только одного гвоздя: он забивается в тело мауэрлата через стропило вертикально сверху вниз.

К слову, вместо гвоздей можно использовать пластины из металла с отверстиями, а еще соединять стропила с мауэрлатом скобой.

В основном скользящее сопряжение чаще всего используют при возведении деревянных домов. Ведь со временем происходит их усадка, а значит — и искажение геометрии строения. Следовательно, если в таком случае использовать жесткое крепление, в конечном счете, это может привести к разрушению стен, а нежесткое сопряжение позволяет кровле постепенно подстраиваться под усадку дома, сохраняя его красоту и надежность.

Рекомендую прочитать:

Отзывы о Септик Танк.

Электричество на даче своими руками.

Технология постройки пиролизной печи своими руками.

Можно ли заливать фундамент частями?

Как сделать мауэрлат своими силами

Для обеспечения надежности крепления важно правильно смонтировать балки и обеспечить прочное соединение элементов. После укладки мауэрлата нужно закрепить на нем кровельную конструкцию


После укладки мауэрлата нужно закрепить на нем кровельную конструкцию

Рассмотрим последовательность операций по монтажу мауэрлата, изготовленного из деревянного бруса квадратного профиля:

  1. Произведите тщательную очистку верхней плоскости несущих стен от мусора и наплывов раствора.
  2. Уложите двойную гидроизоляционную прослойку из полиэтиленовой пленки или рубероида.
  3. Разрежьте опорный брус на заготовки, общая длина которых соответствует периметру коробки.
  4. Разделайте угловые участки стыковки, а также торцевую плоскость в местах наращивания бруса.
  5. Нанесите на поверхность древесины антисептический состав и обработайте противопожарной пропиткой.
  6. Выполните разметку точек крепления стропил, используя рулетку или шаблон в виде обычной доски.
  7. Просверлите отверстия в брусе, обеспечив их перпендикулярное расположение относительно опорной поверхности.
  8. Соедините брусья опорной рамы с помощью резьбовых соединений, косого прируба или саморезов.
  9. Усильте перпендикулярно расположенные балки металлическими пластинами или специальными скобами.
  10. Прикрепите мауэрлат для крыши к верхнему ярусу капитальных стен, используя выбранный способ фиксации.
  11. Проверьте правильность расположения опорной конструкции и отсутствие перекосов с помощью уровня.

При необходимости можно использовать подкладки для устранения небольших перекосов. К надежно закрепленному мауэрлату несложно прикрепить стропильные балки любым из понравившихся методов.

Мауэрлат – опорный элемент крыши

Прежде, чем говорить о том, как осуществляется установка стропил на кирпичной стене, следует уделить внимание монтажу мауэрлатного бруса, так как именно он является основным несущим элементом стропильной системы. Соответственно, с него и начинается монтаж крыши

Итак:

  • О закреплении мауэрлата на кирпичной кладке, необходимо подумать ещё на этапе возведения стен. Завершение стены выполняется двумя различными способами. Чаще всего, это просто горизонтальный и ровный обрез кладки, на внутреннюю сторону которого и укладывается обвязочный брус.
  • Во втором случае, кладку заканчивают уступом, который снаружи формирует карниз по периметру стен. Наружная часть уступа выше, чем внутренняя, благодаря чему в стене образуется ниша, в которую будет укладываться мауэрлат. Этот вариант очень хорош со всех точек зрения, так как в данном случае конструкция лучше изолирована от внешних воздействий.

К тому же, выступ кладки является дополнительной преградой на пути воздействия распорных сил. Поэтому данный вариант наиболее предпочтителен при возведении дома. Но выполнить такое завершение может не каждый, особенно, если хозяин, не имея навыков каменщика, строит дом своими руками.

Крепление обвязки: способы

В первом случае, для крепления мауэрлата в кладку замоноличивают длинные резьбовые шпильки. Но перед тем как надеть на них брус с высверленными под анкера отверстиями, горизонтальную поверхность стены промазывают битумной мастикой и укладывают на неё полосу любого рулонного гидроизоляционного материала.

Итак:

После установки мауэрлата, на шпильки надевают шайбы и гайки, и с усилием затягивают. Когда стена заканчивается уступом, то крепление обвязки на шпильки выполнить невозможно. Но существуют и другие варианты.

Подготовка обреза кладки под установку мауэрлата

Например: не доходя три ряда до окончания кладки, в неё закладывают катаную стальную проволоку диаметром 6 мм, с выпусками по бокам, длины которых должно хватить на то, чтобы её продеть в отверстия в брусе и закрутить. При этом расстояние между креплениями должно соответствовать шагу стропил.

В другом варианте, крепление мауэрлата может осуществляться к деревянным вставкам в кладку, которые нарезают по размеру кирпича, и тщательно гидроизолируют. В процессе кладки обреза стены, рабочие кирпичи в местах установки стропил заменяют деревянными пробками. Стропильные ноги крепят к ним металлическими скобами.

Общие требования к креплению мауэрлата

Главное требование – физические параметры элемента не должны ухудшаться весь период эксплуатации дома. Для достижения поставленной цели используется комплекс специальных строительных мероприятий.

  1. Подбор размеров брусьев для мауэрлата с запасом прочности. Это дает возможность обеспечивать расчетную устойчивость вне зависимости от наличия различных скрытых дефектов древесины.

    Рекомендуемые параметры для мауэрлата

  2. Защита от процессов гниения. Достигается двумя способами. Первый – выполняется антисептическая пропитка. Современные составы двухкомпонентные, они не только предупреждают поражение древесины вредителями и гнилью, но и защищают ее от открытого огня.

    Антисептирование древесины

    Второй – между деревянными балками мауэрлата и кирпичными или бетонными стенами предусматривается надежная гидроизоляция. Как правило, в этих целях применяют рубероид или современные нетканые гидроизоляционные материалы.

    Отсечная гидроизоляция

  3. Выбор оптимального метода фиксации к фасадным стенам. Здесь есть довольно много вариантов. Конкретный выбирает кровельщик с учетом особенностей здания.

    Часто, но далеко не всегда, мауэрлат крепят посредством шпилек

Желательно, чтобы еще на стадии проектирования дома были предусмотрены методы крепления мауэрлата, это намного упрощает процесс строительства стропильной системы. Кроме того, некоторые методы фиксации элемента возможны только на стадии кладки фасадных стен.

Размеры конструкции

Рекомендуемые размеры деревянного бруса должны составлять не менее 100 х 100 мм. Оптимальным является сечение 150 х 150 или 100 х 150 мм. Древесина предварительно должна быть обработана специальным антисептическим составом для защиты от гниения и повреждения насекомыми.

Предпочтительным способом укладки мауэрлата является установка сплошного элемента по полному периметру стен. Крепление отдельных брусков в единое целое производится при помощи прямого замка. Его параметры определяются размерами бруса. В замок необходимо дополнительно забить гвозди, что позволит получить соединенные с ближними звеньями брусья, которые вместе образуют жесткую цельную систему. Впоследствии к ней осуществляется крепление стропил. Бруски должны располагаться поближе к внутренней части кладки таким образом, чтобы до внешнего края сохранялось расстояние не меньше 5 см. Нередко с внешней стороны устраивается выступ – парапет на основе кирпича, в который будет упираться мауэрлат.

Монтаж мауэрлата на стены из ячеистобетонных блоков

В возводимых строениях, стены которых состоят из ячеистобетонных блоков или сборных панельных конструкций, перед монтажом мауэрлата производится обязательная заливка армопояса. При укладке арматуры в опалубку армопояса (съёмная из щитов или U-образные ячеистые блоки) закладываются шпильки с нарезанной резьбой (диаметр не менее 10 мм) и приваренной снизу поперечиной.

Шпильки необходимо распределить равномерно. Их должно быть не меньше, чем количество стропильных ног. Длина, на которую выступает шпилька из армопояса, должна быть равна толщине бруса мауэрлата плюс 3-4 см для затяжки через шайбу и 2 гайки. При разметке мест расположения будущих резьбовых креплений требуется наметить и места установки стропильных ног на мауэрлат. Будет идеально, если крепление будет располагаться в середине промежутка между стропильными ногами, и нельзя допускать, что бы резьбовое соединение совпало с местом опоры.

Перед заливкой бетона в армопояс резьбу на закладных шпильках следует замотать малярным скотчем, для предотвращения её загрязнения при бетонных работах . Брус можно укладывать после набора прочности армопоясом. Перед укладкой мауэрлата, в нём просверливаются отверстия под шпильки. Брус устанавливается на место и затягивается гайками. Через 2-3 дня гайки резьбовых соединений следует дотянуть и затянуть контргайкой.

Независимо от способа крепления, под брус обязательно укладывается слой гидроизоляции, на который впоследствии кладётся мауэрлат. Это может быть два слоя рубероида или один слой гидроизола. Брус мауэрлата следует тщательно обработать антисептиком в три этапа.

Брус или бревно для мауэрлата выбирается максимальной длины для уменьшения количества стыковых соединений. Сращивание брусьев производится косым прирубом с креплением болтами, гвоздями или винтами (саморезами или глухарями). Углы собранной рамы мауэрлата следует усилить скобами или пластинами.

Планируя строительство индивидуальных частных строений, каждый владелец загородного дома задумывается о выборе будущей конструкции строения и обустройстве кровли. Как известно, кровельная конструкция создает на стены нагрузку, которая включает общую массу всей стропильной системы, вес кровельных стройматериалов, используемых для перекрытия и боковые (переменные) нагрузки от осадков. Независимо от конструкционных особенностей кирпичных, деревянных или бетонных стен, устройства кровли, для равномерного распределения нагрузок необходима установка мауэрлата, выполняющего по сути роль переходного звена, в котором вес крыши и боковые нагрузки взаимно компенсируют друг друга.

Мауэрлат (матица) является самым важным элементом кровельной системы, основанием для стропил, осуществляя связь между несущими стенами и всей стропильной системой кровельной конструкции, равномерно распределяя уровень нагрузки на верхнюю часть стен.

Мауэрлат представляет собой деревянный брус или сплошное, очищенное от коры бревно, которое крепко соединено с несущей кирпичной стеной. Для изготовления данного элемента кровельной системы применяют твердые породы хвойной древесины в виде готового бруса размером 150х100 мм, 150х150 мм, 80х180 мм, крепкие бревна диаметром 185 мм, у которых для лучшего прилегания к стене обрезают один бок. Влажность используемой для изготовления матицы древесины не должна превышать 20%.

Устройство стропильной системы дома основано на применении прочных деревянных брусьев. Брус должен иметь сечение 50*200 мм, необходимую длину. При проектировании стропильной системы кровельной конструкции можно не учитывать устройство карнизного свеса. Его можно обустроить после окончания монтажа всей стропильной системы. Устройство кровельного свеса системы стропил основано на применении дополнительной доски («кобылки»).

Установка мауэрлата является начальным этапом обустройства стропильной системы кровельной конструкции. Без надежного соединения мауэрлата с кирпичной стеной невозможно соорудить устойчивое, прочное устройство кровельной конструкции скатной крыши. В процессе обустройства кирпичной кладки для большего уровня устойчивости всей системы, с внутренней стороны стен делают небольшой выступ, который предотвратит случайное сбрасывание в случае возникновения неравномерных нагрузок на кровельную систему дома.

Рейтинг
( Пока оценок нет )
Понравилась статья? Поделиться с друзьями:
Сам Себе Строитель
Добавить комментарий

Adblock
detector
