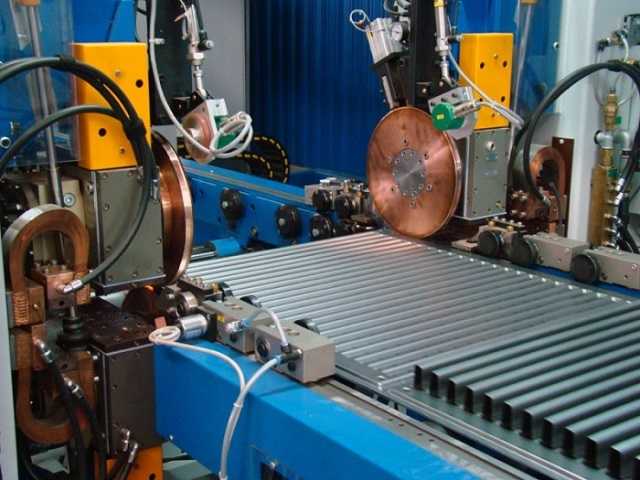

Производство радиаторов (батарей) отопления как бизнес: описание технологий изготовления, оборудования, нюансов организации дела

Статья про производство радиаторов (батарей отопления), оборудование и технологию изготовления. Коротко и подробно о самом главном в этом бизнесе.

Материалы для изготовления регистров

В случае изготовления батареи отопления своими руками, не следует опрометчиво кидаться на любую дешевую трубу. Однозначно, не подойдут профильные трубы, которые обязательно протекут по технологическому сварному шву. Трубы для регистров должны хорошо провариваться, поэтому сталь Ст45 не желательна.

Очень популярны в быту самодельные батареи отопления, изготовленные из нержавеющей стали, функционально являющиеся полотенцесушителями в ванных комнатах. Умельцы прекрасно справляются с полировкой нержавейки, ее гнутьем на примитивных трубогибах и созданием ажурных змеевиковых конструкций. Нерасторопность заводских служб не позволяет успевать за смекалистыми народными мастерами, поэтому львиная доля бытовых нержавеющих батарей — кустарного производства.

  • Батареи конвекторного типа: конструкция и применение
  • Краткий обзор некоторых моделей водяных полотенцесушителей
  • Рекомендации специалистов по ремонту канализации
  • Напольный радиатор отопления – шаг навстречу современному дизайну жилого помещения

Технические характеристики самодельных обогревателей

В большинстве случаев теплогенераторы, изготовленные своими руками являются копией тех устройств, которые выпускают в продажу официальные компании промышленным методом. Они могут уступать по качеству оригиналу по техническим характеристикам, но по ряду обстоятельств, владелицы квартир всё равно желают самостоятельно собрать подобный агрегат.

Дело в том, что при изготовлении своими руками, оборудование выходит в разы дешевле, поскольку при сборке используются подручные средства. Агрегат также получится собрать необходимых размеров и габаритов, самостоятельно выбрать корпус с желаемой прочностью. Это значит, что все технические характеристики мастер выбирает сам, отталкиваясь от размеров помещения, которое следует прогреть. К примеру, если используются тэны для сборки аппарата, то для обогрева одной комнаты сгодятся только два образца. Больше 4 тэнов на одну комнату обычно не используют.

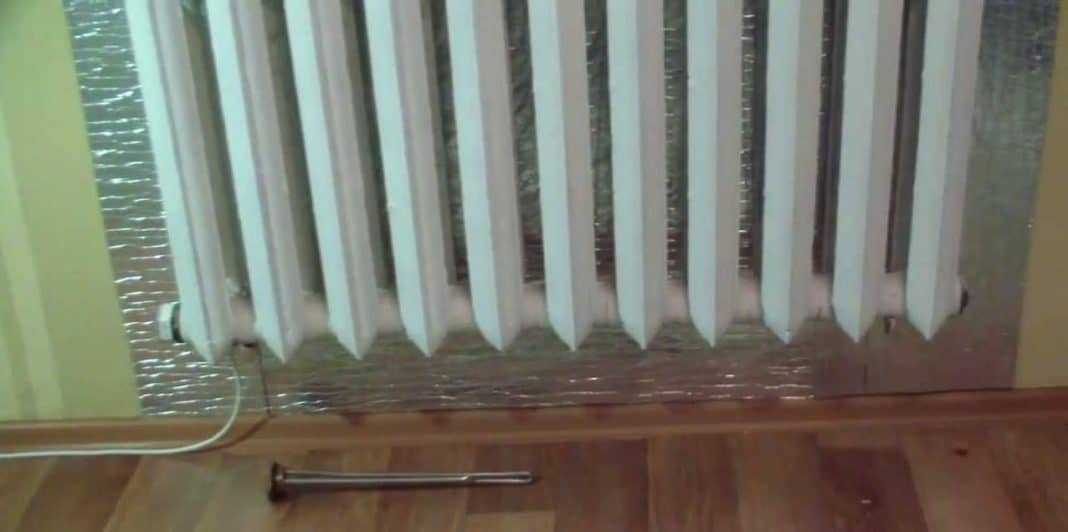

Обогреватель из батареи сделаный своими руками может нарушать условия эксплуатации

Но сразу необходимо отметить, что самостоятельно изготовленный обогреватель может нарушать условия эксплуатации, составленные официальными производителями. Самоделка не такая безопасная, как покупной агрегат. Аппарат для обогрева будет непредсказуемым и может вылиться в неприятные последствия для окружающих. Это объясняется многими факторами:

  1. Нередко самодельно изготовленные обогревательные приборы вызывают пожары.
  2. Также отсутствуют легитимные гарантии производителя.
  3. Технические характеристики самодельного аппарата – неопределённые, а также при неумелой сборке получится неэстетичная конструкция.

Но если все эти недостатки не пугают мастера, а отопительный прибор в магазине приобретать нет желания, тогда можно переходить к самостоятельной сборке обогревателя.

Установка радиаторов отопления своими руками в квартире

Для начала следует ознакомиться со списком необходимых инструментов. Нужно запастись дрелью с победитовым сверлом. Список инструментов включает динамометрические ключи, отвертку, пассатижи, рулетку, уровень, карандаш с линейкой. В общем, характерный состав ящика с инструментами.

Этапы проведения монтажа:

Для начала отключается отопительная система и сливается жидкость. В частных строениях для этих целей используют насос, а в квартирах потребуется обратиться в ЖКХ. Затем отсоединяют старые конструкции.
Дальше проводят разметку под кронштейны. Для правильной и ровной установки придется применять строительный уровень. Горизонтальная установка исключит загазованность системы и позволит полностью сливать воду.
Потом монтируют кронштейны

Важно проверить устройства на прочность, придавив их своим весом. Для чугунных и алюминиевых радиаторов используют всего 2 крепления. Для пластика потребуется больше элементов

Стены при этом должны быть чистыми, ровными, заштукатуренными.
Затем устанавливается запорная арматура. Все соединения надежно герметизируются. Потом подключают трубы. Чтобы соединить конструкцию с трубопроводом, потребуется сделать резьбу на сгонах. Сейчас для отопления используют металлопластиковые трубы.

Для пластика потребуется больше элементов. Стены при этом должны быть чистыми, ровными, заштукатуренными.
Затем устанавливается запорная арматура. Все соединения надежно герметизируются. Потом подключают трубы. Чтобы соединить конструкцию с трубопроводом, потребуется сделать резьбу на сгонах. Сейчас для отопления используют металлопластиковые трубы.

Чтобы исключить протечки используют динамометрический ключ. Это обязательный элемент при установке алюминиевых труб, где обязательно подразумевается монтаж воздушного клапана. При этом усилие на инструмент не должно превышать 12 кг.

Для герметизации стыков используется пакля или любой другой уплотнитель. После установки потребуется опрессовка. Данные работы следует доверить профессионалу. У него есть специальный инструмент и необходимые навыки. При обнаружении течи потребуется отрегулировать ниппель.

Свариваем конструкцию

Этот процесс выполняют так:

  1. Трубы выставляют своими руками так, чтобы между ними поместились вырезанные 10-см круглые трубки. Отверстия должны «смотреть» в стороны. Концы профильных труб должны находиться на одной прямой линии.
  2. Под круглые трубки подставляют деревянные планки или другие предметы (например, гаечный ключ) так, чтобы первые разместились и плотно прилегли к сделанным отверстиям.
  3. Прихватывают сваркой 25-мм трубки. В двух или трех местах трубки приваривают к профильным трубам. Если выполняются две прихватки, то они должны располагаться так, чтобы линия между ними представляла диаметр трубки. Если планируется сделать три прихватки, то их равномерно рассредоточивают по длине трубки. Выбрав один из этих способов, фиксируют каждый конец перемычки.
  4. Ставят конструкцию в вертикальное положение и приступают к приварке перемычек профильной трубы. Специалисты рекомендуют сначала выполнить тонкий шов с помощью малого тока. Благодаря этому заполнятся все щели. Далее нужно сделать толстый основной шов. Делают его, увеличив сварочный ток. Этот совет в первую очередь адресован новичкам. Профессионалы могут сразу сделать красивый, прочный и надежный толстый шов. Так проваривают швы на каждом конце перемычки.
  5. Очищают внутреннее пространство сделанной конструкции от металлического мусора и шлака.
  6. Прикладывают заглушки (вырезанные из листового металла прямоугольники или квадратики) к торцам профильных труб и прихватывают их так, как прихватывали перемычки.
  7. Приваривают заглушки к торцам основания радиатора. В конце получится черновая конструкция, в которой еще нужно сделать отверстия для впуска и выпуска воды.
  8. Обрабатывают сварочные швы. Части швов, которые очень выступают, сбивают молотком, который мог лежать возле радиаторного ключа. Вместо молотка может подойти большой гаечный ключ. Далее каждый шов обрабатывают болгаркой. Благодаря шлифовке они станут гладкими.
  9. Отверстия в почти готовом радиаторе сверлят в зависимости от того, как он будет подключаться. Вообще желательно сделать четыре отверстия. Ненужное закроется заглушкой. Затем, в случае необходимости, оно будет использовано. Отверстия можно делать в торцах труб или в нижней и верхней стороне созданной конструкции. Опять же все зависит от особенностей подключения. Если дырочки должны быть в торцах профильных труб, то их не делают по центру торцов. Верхние отверстия размещают ближе к верху конструкции, нижние — ближе к низу.
  10. К сделанным отверстиям приваривают разрезанные пополам муфточки на 15 мм. Сначала их прихватывают, а потом делают основной сварочный шов. Внизу вместо муфточек можно использовать переходные колена. Конечно, на конце каждого из них должна быть внутренняя резьба.
  11. Зачищают все швы, заглушают три отверстия и через последнее наливают воду в радиатор . Вода должна поступать под давлением. Можно закачать воздух. В любом случае проверяют надежность швов. Если есть проблемные места, их обозначают и затем дополнительно проваривают, спустив перед этим воду. Если нет, то это хорошо.
  12. Чистят внешнюю поверхность. обрабатывают, а точнее моют ее обезжиривателем и красят термостойкой краской, которая стояла рядом с инструментами и радиаторным ключом.
  13. В одно из верхних отверстий устанавливают кран Маевского (ключ от него ставят в надежное и в то же время доступное место). Также можно зафиксировать запорную арматуру.

Установка в гараже

Регистр, который вы планируете установить для обогрева гаражного помещения, это автономный прибор, который будет работать от электричества. Очень популярными являются те, в которых изначально установлены ТЭНы, для нагрева жидкости в нем. Их можно приобрести в магазине, но если вам он не подходит по параметрам, то можно сделать его на заказ у любого мастера сварного дела. Не нужно бояться идти к частнику, и заказывать у него регистр, так как уже доказано, что самодельные ничуть не хуже тех, которые продаются в магазинах.

Такого вида приборы отопления, возможно, применить и различного рода пристроях, так как вести туда систему отопления не имеет смысла, а подогрев помещения нужен.

Конечно, регистры такого типа работают в независимости от общей системы отопления, и это определенный плюс, минусом же является то, что они полностью зависят от наличия тока в электрической сети.

Как мы с вами рассмотрели, сделать регистр отопления самому, в принципе не составит труда

Важно знать, что на покупку готового вы потратить в три раза больше денег, чем на приобретение всего нужного вам материала. Так что монтировать регистр самому, доверить этот процесс профессионалу, или купить его в магазине, решать вам!

Монтаж радиатора

Чтобы установить радиаторы отопления из металлических труб своими руками, важно иметь некоторые практические навыки и определенный запас базовой подготовки. Кроме того, стоит заранее позаботиться о наличии полного комплекта инструментов, которые могут понадобиться в процессе работы, чтобы не отвлекаться и не ошибиться.. Инструменты, необходимые для работ:

Инструменты, необходимые для работ:

  • разводной ключ;
  • гаечные ключи для монтажа;
  • дрель со сверлами;
  • уровень, рулетка и простой карандаш.

Подготовив рабочее место и инвентарь, можно начинать установку самодельных радиаторов. Естественно, если вы планируете замену старых приборов новыми, то вышедшие из строя отопительные батареи предварительно следует демонтировать.

Если кратко, то технология монтажа радиаторов будет выглядеть так:

  1. В первую очередь необходимо определиться с расположением будущих радиаторов и выполнить разметку для установки креплений под них.
  2. После того, как кронштейны будут закреплены, можно навесить на них самодельные батареи.
  3. На следующем этапе самодельную систему отопления частного дома трубами без радиаторов оборудуют запорными элементами – заглушками и кранами.
  4. Затем монтируют головку с краном, который потребуется для активации всей системы.
  5. На финишной стадии производится врезка только что смонтированных отопительных приборов из труб к общей системе отопления.

Во избежание ошибок приведем более подробную инструкцию, как сделать отопление из металлических труб.

Итак, прежде чем начинать работы по монтажу отопления трубами по периметру дома, все участки, где будут расположены отопительные приборы, необходимо подготовить – оштукатурить, покрасить или облицевать каким-либо материалом. После установки батарей это сделать будет уже невозможно.

В случае, когда в системе отопления присутствуют старые радиаторы, все приборы, установленные за отопительным котлом необходимо демонтировать.

Чтобы избежать ошибок в процессе установки батарей, желательно предварительно составить подробный план, в котором указать места, где они будут расположены. Тогда схема будет у вас перед глазами, и вы будете видеть, что и когда необходимо монтировать.

На следующем этапе на входящих и выходящих сгонах необходимо установить муфты. Затем, для удаления из труб воздушных пробок в результате запуска центральных отопительных магистралей, на самодельный радиатор нужно установить кран Маевского.

Следующим шагом будет подготовка термоголовки. Под нее необходимо смонтировать специальный кран и клапан

Обратите внимание, что клапан должен находиться на входе в радиатор, а кран – на обратном контуре. Все места соединений в процессе работы необходимо уплотнить герметиком или ФУМ-лентой, чтобы в процессе эксплуатации батарей не возникло протечек.

По окончании подготовительных мероприятий можно приступать непосредственно к монтажу системы отопления без радиаторов.

В тех случаях, когда в системе отопления будет находиться сразу несколько отопительных батарей, для работы вам понадобится водный уровень. Он поможет смонтировать систему таким образом, чтобы добиться правильного давления в магистрали.

Теперь можно заполнить систему отопления в частном доме без радиаторов водой. Для этого нужно открыть краны для удаления воздушных пробок. Затем в контур заливают воду, используя для этого расширительный бак или подающую трубу

Обратите внимание, что при заливке воды в трубу потребуется насос небольшой мощности.

Начинаем делать самодельный радиатор


Ход работы разберём по пунктам:

  1. Чтобы сварить несущий каркас, необходимы стальные трубы. Для большего коэффициента полезного действия и теплоотдачи лучше использовать трубы большого диаметра. Подойдут обрезки или металлолом – главное, чтобы они были в хорошем состоянии и не покрыты ржавчиной. Если на трубе есть резьба или другие металлические элементы, то их нужно спилить. Все края труб должны быть ровными, без заусениц.
  2. Высчитайте мощность будущей системы радиаторов. Для того, чтобы грамотно распределить батареи по дому, нужно записать квадратуру жилой площади.

Совет мастера: смело берите расчеты для стандартных чугунных труб, не ошибетесь!

Например:

Измеряем первичные показатели: внешний диаметр трубы = 12см; внутренний диаметр трубы = 9,5см; толщина внешней стенки батареи = 3,5 см; площадь сечения = 7,8 см.

Объем батареи =14500 см3. Далее, объем радиатора необходимо поделить на площадь сечения. Получаем длину нужного радиатора = 2 метра.

  1. Вы можете привнести в конструкцию батареи свои нюансы: если у Вас часто происходит завоздушивание труб, замерзание воды или отопительной жидкости, гидроудары, тогда установите специальный кран шарнирного типа. В нужный момент, Вы легко восстановите давление в системе.
  2. Батарея может быть с любым количеством секций. Все зависит от типа помещения, куда она будет прикреплена:
  • в большое помещение (более 30 м2), желательно установить трехсекционный радиатор;
  • в спальню, кабинет или детскую комнату, достаточно двухсекционного;
  • для подвальных, складских помещений, кладовых, где необходимо поддерживать минимальную плюсовую температуру в любое время года, можно поставить и односекционный радиатор.
  1. Перед тем, как начать работать с болгаркой, освободите место вокруг себя. Убедитесь, что провод удлинителя находится на безопасном расстоянии.

Замечание специалиста: помните о технике безопасности во время работы с электроинструментами!

Возьмите трубу большого диаметра и разрежьте ее на 3 равные части.
В каждой части, сделайте отверстия под углом 180 градусов и диаметром 2,5см, электроинструментом, имеющим насадку «балетка»

Обратите внимание на расстояние между отверстиями: их нужно делать, отмерив 5см от торца по обе стороны. В итоге, у Вас получится конструкция, в которой отверстия располагаются как в нижней, так и в верхней части трубы.
Очистите трубы и острые края отверстий крупнозернистой наждачной бумагой от металлической стружки.
Далее, возьмите тонкую трубу диаметром 20 см и отмерьте ее посередине

Затем разрежьте болгаркой, чтобы получились 2 части по 10 см. Приварите эти куски труб к конструкции из больших труб, таким образом, чтобы получилась крестообразная система циркуляции воды.
Тонкие прутья нарежьте и приварите к противоположной стороне конструкции из больших труб. Таким образом, у Вас получится жесткий и устойчивый каркас, способный выдержать сильный напор воды.
Чтобы закрепить полученный каркас, установите сгоны: один сгон приваривается к входному отверстию, а второй к выходному.

Полезно знать: для того, чтобы проверить радиатор на герметичность, необходимо закрыть нижний сгон заглушкой. В верхний сгон залейте воду и понаблюдайте: если течь все-таки есть, то слейте воду, просушите радиатор и заварите щель.

Для увеличения температуры в жилом помещении или квартире, приваривают конструкцию из труб к уже готовой профильной батарее. Эти манипуляции подлежат согласованию с главным инженером ЖЭСа и регистрации в государственных коммунальных службах.

Опасность проведения данного вида работ некомпетентным специалистом состоит в том, что регистры зафиксируют снижение давления и такая «работа» приведет к завоздушиванию системы водоснабжения всего жилого дома. Чтобы избежать неприятностей, необходимо полностью отключить подачу воды и перекрыть входные отверстия.

Важно знать: ни в коем случае нельзя врезать самодельные конструкции без присутствия специалиста. Резкий гидроудар способен привести к разгерметизации сваренного радиатора.. Как показала практика, на 20 м2 необходимо 15-16 ребер батареи

Этого вполне достаточно, что бы поддерживать оптимальную температуру в +20 градусов тепла

Как показала практика, на 20 м2 необходимо 15-16 ребер батареи. Этого вполне достаточно, что бы поддерживать оптимальную температуру в +20 градусов тепла.

Смотрите видео, в котором специалист разъясняет, как можно сделать радиатор отопления своими руками:

Разновидности аксессуара

В зависимости от того, какой способ установки выбран, различают три типа экранов:

  • трехсторонний короб с крышкой (тумба);
  • плоская панель;
  • навесной экран.

Если нужно полностью скрыть батарею, используют конструкцию в виде закрытого короба с крышкой. Радиатор в нише или под подоконником маскируют щитом в виде плоской панели. Если радиатор выступает из-под подоконника, то используют навесной экран, состоящий из крышки и плоского фасада.

При изготовлении декоративного щита можно выбрать такие материалы или их сочетания:

  • металл;
  • дерево;
  • пластик;
  • стекло;
  • плиты МДФ, ДСП, ДВП.

Щит из металла отлично проводит тепло. Металлическому изделию можно придать весьма изысканный вид с помощью перфорации или сварки по наброскам заказчика. Но чтобы работать с металлом самостоятельно, нужны навыки и оборудование.

Экраны из древесины экологичны, выглядят благородно. При этом дерево – податливый материал, весьма простой в обработке. Но деревянные щиты под воздействием горячего воздуха и влажности склонны к деформации и пересыханию, поэтому подбирать нужно качественную, просушенную древесину, а готовый экран пропитывать специальными средствами.

Пластик подкупает своей доступностью, богатым выбором цветов, легкостью в обработке. Но он недолговечен, от высокой температуры деформируется, выделяет небезопасные для человека вещества. Поэтому пластиковые экраны не следует устанавливать там, где живут люди.

Экраны из закаленного стекла прочные, само стекло толстое, с уже обработанными краями. Декорировать стекло можно практически любым рисунком, дополнить светодиодной подсветкой. Стеклянные экраны относят к категории элитных моделей, стоят они недешево.

МДФ-экраны – наиболее распространенный вариант оформления отопительных приборов. Плиты из мелкодисперсионной фракции по своему качеству мало отличаются от древесины, за ними легко ухаживать, с ними легко работать. Экраны из МДФ отличаются богатством цветовой палитры, разнообразием текстур и стилей.

Разбор на сегменты

Чтобы правильно разобрать алюминиевый радиатор, вам понадобится специальный инструмент — ниппельный ключ, который делается именно для этой работы. В магазинах его, как правило, нет, поскольку он представляет собой продукт ума и труда работников сантехнической сферы. Добыть его можно двумя способами.

Первый — попытать счастья на местном рынке (если таковой имеется), где продаются различные подержанные инструменты и прочие полезные в хозяйстве вещи. Вполне вероятно, что там вы найдете искомое, причем по приемлемой стоимости. Второй вариант — обратиться в любую мастерскую, занимающуюся сантехническими работами, и попросить у них ниппельный ключ в аренду.

Когда ваши поиски успешно завершатся, можно заняться непосредственно разборкой оборудования. Для этой процедуры существует определенный порядок.

  1. Первое, что нужно сделать — перекрыть воду в стояке, к которому подключен радиатор, и слить из системы теплоноситель. Если вы являетесь владельцем частного дома, то можете сделать это своими руками. Если же вы имеете дело с централизованной системой отопления, то такие вопросы могут решаться только через организацию, управляющую зданием. Для этого необходимо написать заявление и затем дождаться прихода специалиста. К слову, в случае проживания во многоквартирном доме вы можете производить подобные работы только в тот период, когда отопительный сезон уже закончен. В противном случае вы просто не сможете получить разрешение, поскольку остановка системы централизованного отопления принесет холод не только в вашу, но и в соседские квартиры.
  2. После того как вы разобрались с отключением воды в системе, поставьте под места соединения радиатора и магистрали емкости для сбора остатков теплоносителя, который будет вытекать в процессе отделения оборудования.
  3. Открутите фитинги, соединяющие батарею с магистралью. Заодно проверьте их состояние. Если вы заметите какие-либо недочеты — трещины или «сглаженную» резьбу — то лучше заменить эти элементы на новые. Только учтите, что с алюминиевыми радиаторами сочетаются далеко не все металлы. Например, фитинги из латуни или меди использовать категорически нельзя, так как из-за этого может возникнуть электрохимическая реакция, которая повлечет за собой начало коррозийных процессов.
  4. После отсоединения снимите радиатор с удерживающих его кронштейнов.
  5. Теперь пришло время использовать тот самый инструмент, над добычей которого вы в свое время изрядно потрудились. Ниппельный ключ нужно ввести в батарею ровно до того места, которое собираетесь демонтировать. Затем необходимо попасть концом инструмента в предназначенное для этого отверстие на соединительном элементе. После того как вам это удалось, поверните гайку в нужном направлении на пол-оборота. Вообще, для этого этапа желательно пригласить помощника, который будет фиксировать радиатор на одном месте, пока вы возитесь с соединениями. Итак, провернули гайку на пол-оборота, переходите к той, которая расположена на противоположной стороне, и там повторите ту же операцию. Таким образом, понемногу откручивая каждый элемент поочередно, вы сможете полностью отделить одну секцию от другой. Будьте внимательны и терпеливы — каждую гайку нужно поворачивать именно понемногу, примерно на 5–7 мм. В противном случае секцию может сильно перекосить, результатом чего станет повреждение элементов радиатора, и возникнет необходимость их замены.
  6. После откручивания нужных гаек снимите сегмент, а затем проведите проверку всех прилагающихся к нему прокладок. Качество и состояние резиновых уплотнителей играет важную роль. Деформированные прокладки могут вызвать появление протечки. Поэтому в случае малейших сомнений в их пригодности лучше заменить эти элементы на новые. Причем желательно приобрести прокладки из паронита, поскольку этот материал лучше всего себя зарекомендовал. Если нет такой возможности, то попробуйте найти хотя бы силиконовые уплотнители. Резиновые же ставить не рекомендуется, так как они быстро выходят из строя.
