Как сделать расчет водяного теплого пола?

Думаете рассчитать водяные теплые полы довольно сложно? На самом деле с этой задачей справится любой. Узнайте простой способ расчета по ссылке

Тонкости расчета

В большинстве случаев, на 1 м2 расходуются 5 м трубы. При этом длина шага равна 20 см.

Однако укладывать трубы специалисты рекомендуют исходя из точных вычислений. Для этой цели потребуется формула L=S/N*1,1, где:

  • S представляет площадь участка;
  • N обозначает шаг укладки;
  • 1,1 – запасная труба, необходимая для создания поворотов.

Если прибавить расстояние от коллектора до пола, увеличенное в два раза, получится более точный расчет. Для большего понимания вычислений можно привести пример:

  • предположим, площадь участка равна 16 м2;
  • расстояние от коллектора до пола – 3,5 м;
  • шаг укладки равен 0,15 м;
  • следуя формуле: 16 / 0,15 х 1,1 + (3,5 х 2) = 124 м.

Увеличение расхода в зависимости от расстояния между соседними трубами представляет следующая таблица:

Шаг петли, мм

Расход трубы на 1 м2, м. п.

100

10

150

6,7

200

5

250

4

300

3,4

Раскладка теплого пола ограничивает длину трубы до 120 м, потому как на это есть ряд причин:

  • высокая температура не должна повредить покрытие пола;

  • подогрев в контуре при эксплуатации (особенно при протечке) способен повредить цементную стяжку;

  • разделение поверхности на несколько участков способствует эффективному обогреву.

По диаметру

Для корректного вычисления диаметра трубы потребуются следующие вычисления:

  • 15кПа – давление насоса, обеспечивающего эффективный обогрев;

  • длина труб равна 85 м;

  • теплоноситель расходует 0,2 м³/ч.

Следовательно, производится расчет по формуле D=18* (p/L*G2) – 0,19, где:

  • D обозначает диаметр трубы для теплого пола;

  • L – метраж длины изделия;

  • p – давление насоса;

  • G – расход воды, которая циркулирует в трубах (описывается в документации);

  • D=18* (15/85 × 0,22) –0,19 = 13,6 мм.

Производители выпускают трубы 16 мм – наиболее оптимальный вариант для установки системы. Подходящими схемами настройки теплового пола считаются змейка и улитка. Горячая вода при планировании – красная, холодная обозначается голубым цветом.

По длине контура

Отопительная система нуждается в создании конструкции, поддерживающей наиболее эффективное давление и циркуляцию воздуха. Поэтому предел длины водяного контура – 80, максимум 100 метров. Однако не всегда помещение соответствует расчетам, требуя собственные параметры, порой превышающие 150 м. Проблема решается легко – достаточно лишь установить несколько контуров.

К примеру, если помещение требует 240 м трубы, то следует создать три конструкции по 80 м. При этом контурам не обязательно соответствовать друг другу. По мнению экспертов, разница может составлять до 15 метров.

При расчетах необходимо учитывать диаметр трубы и материал изготовления:

  • Металлопластиковые изделия наиболее востребованы ввиду низкой стоимости и простого монтажа. В основу лёг полиэтилен с прослойкой из алюминия, которая повышает надежность конструкции. Металл обладает высокой теплопроводностью, чем и привлекает производителей, которые желают создать оптимальные условия теплообмена. При диаметре 16 мм длина контура способна достигать сотни метров.

  • Полиэтиленовые конструкции не требуют дополнительного слоя, сшиваясь на молекулярном уровне. Изделие легко гнется, проявляя устойчивость к высоким температурам до 95ºC и к различным химическим растворителям. При 18 мм диаметра предел составит 120 метров.

  • Полипропилен обладает высокой жесткостью и прочностью. Он не востребован на рынке и применяется преимущественно для производственных целей. Предел длины для изделия составляет 90-100 метров.

  • Медные изделия обладают наивысшей теплопроводностью, за счет которой их цена является самой высокой на строительном рынке. Однако они нуждаются в профессиональной установке, так как при малейшей провинности дают течь.

  • Гофротрубы изготовлены из нержавеющей стали. Максимальная длина контура равняется 120 м при диаметре 25 мм. Гофрированные трубы рекомендуют приобретать с рассчитанной заранее длиной, достаточной для одного контура. Такая покупка автоматически устраняет возможность протечки.

Большую площадь следует поделить на составляющие участки в соотношении 1: 2. То есть его ширина будет в 2 раза меньше длины. Следовательно, для того, чтобы вычислить количество участков, потребуются следующие меры:

  • При шаге 15 см количество м2 для площади участка не превышает 12;

  • шаг 20 см подходит для 16 м2;

  • шаг 25 см – 20 м2;

  • 30 см – 24 м2.

В последующем при увеличении шага на 5 см площадь соответственно увеличивается на 4 м2. Однако специалисты не рекомендуют вычислять точные значения. Во избежание протечек следует брать про запас 2 м2.

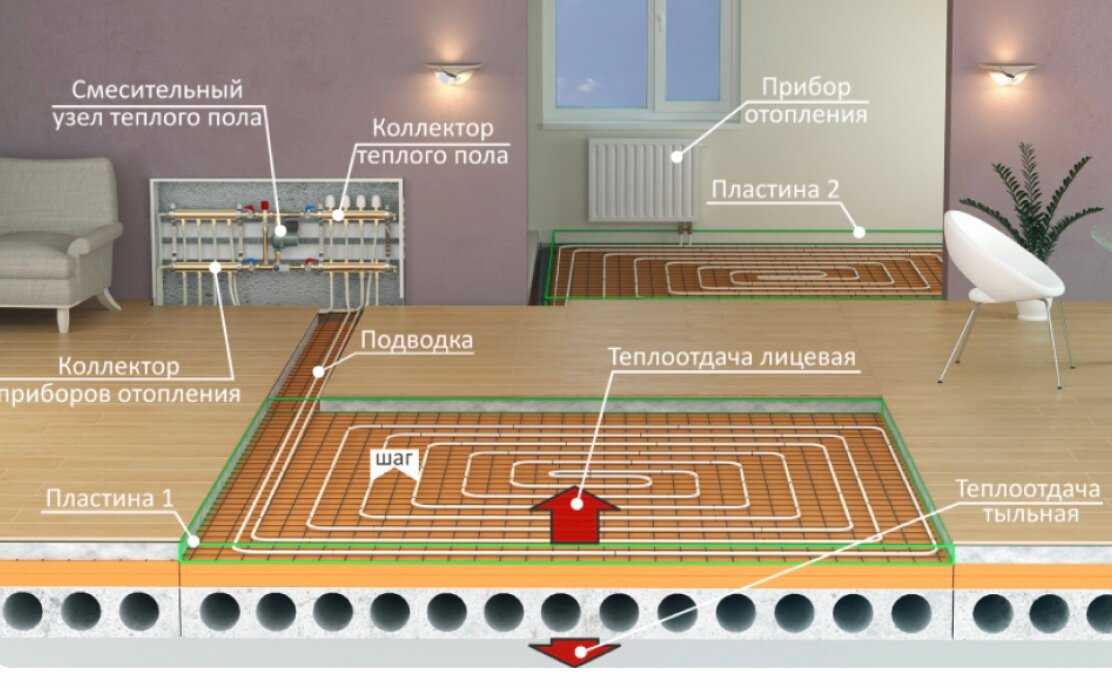

Особенности конструкций

Теплый водяной пол набирает всё большую популярность. Он потеснил на рынке даже массивные батареи ввиду простой установки и широкого выбора изделий. Также в отличие от радиаторов стало возможным регулирование циркуляции воды в металлическом русле с помощью расходомеров.

Конструкция способна сочетаться с обыкновенными радиаторами отопления. При этом её действие ориентировано на равномерный обогрев воздуха в помещении. Радиатор не способен быстро отопить помещение, так как в большинстве случаев ограничен маленьким пространством из-за настенной установки. В это же время система теплых труб проходит под полом помещения, тем самым предотвращая сквозняки и утечки тепла.

Основой конструкции служит бетонная стяжка, которая под действием высокой влажности быстро разрушается. Чтобы избежать неприятных последствий после протечки, необходимо разместить на цементе листовой пенопласт или пенополистирол. Однако если сразу уложить трубы, то пористые материалы запросто будут впитывать тепло. Для изоляции слой пенопласта рекомендуется выстелить фольгой.

Расчеты

Итак, переходим к основному вопросу нашей статьи: как рассчитать теплый пол?

  • В первую очередь необходимо рассчитать длину трубы, которая будет использована в системе отопления. Для этого есть специальная простая формула, где отапливаемая площадь помещения делится на шаг, который умножается на константу – 1,1. Что это за показатель 1,1? По сути, это расходы трубы на повороты контура.
  • Второй – определяем мощность теплого пола. Так как все расчеты проводятся относительно полезной площади обогрева, то перед тем как приступить к этим расчетам, необходимо обозначить эту полезную площадь. По сути, это пол, на котором не будет стоять мебель и другие элементы декора. С электрическими теплыми полами такая площадь определяется как 70% пропорция к общей площади помещения.

А вот теперь возвращаемся к нашему первому определению, в качестве какого источника тепла теплый пол будет использован вами (в качестве основного или вспомогательного)? Если он будет являться основной системой отопления, то для расчета используется удельная мощность, равная 150-180 Вт/м². Если как вспомогательная система, тогда 110-140 Вт/м².

Тип укладки контура

Но и это еще не все. Большое значение имеет и тип помещения, где устанавливается теплый пол. Внизу расположена таблица, где нами показаны помещения и рекомендуемые в них теплые полы относительно используемой мощности.

Помещение Мощность теплого пола, Вт/м²
Жилые комнаты 110-150
Ванная 140-150
Балкон или лоджия (присоединенные) 140-180

Зависимость получается прямая: чем ниже теплоизоляционные качества помещения, тем большей мощности в нем должны укладываться теплые полы. Необходимо добавить сюда и наличие дополнительного источника тепла. К примеру, на кухне можно устанавливать теплые полы из расчета 110-120 Вт/м². Правда, надо заметить, что все показатели мощности, приведенные в таблицы, даны с определенным запасом в размере до 25%. И еще не стоит забывать об этажности расположения квартир, если дело касается электрических теплых полов в городских квартирах. Если это первый этаж, то стоит добавить ко всем цифровым показателям процентов пятнадцать. Особенно, если в многоквартирном доме нет отапливаемого подвала.

Схема расположения контуров

Пример расчета

Давайте рассмотрим небольшой пример, как можно правильно рассчитать мощность водяного теплого пола, уложенного на кухне площадью 15 м². Будем считать, что кухня находится в частном доме, чтобы не противоречить утверждению специалистов – водяные теплые полы в городских квартирах, где используются централизованные сети отопления, не устанавливаются.

Итак, в первую очередь определяется полезная площадь. Из общей площади вычитаются размеры холодильника, варочной плиты, раковины и различной мебели. Пусть приблизительно это будет 5 м².

Общие тепловые потери по-любому будут рассчитываться с учетом общей площади пола, то есть 15 кв.м. Если брать стандартную теплоотдачу любой системы отопления, а это 100 Вт на 1 м², то можно получить, что теплопотери нашей кухни составляют 1500 Вт. Вот такую мощность должен вырабатывать теплый пол. Добавляем сюда коэффициент запаса, который варьируется в пределах 1,2-1.3. Возьмем минимальный, поэтому теплопотери составляют 1800 Вт.

Теплый пол на кухне

Теперь высчитываем длину контура. Эта формула нам известна, о ней было написано выше. Для нее необходима полезная площадь – 10 м², шаг укладки – выбираем, к примеру, 20 см, и дополнительный коэффициент 1,1. В конечном итоге получаем – 45 м.

Теперь, чтобы определить максимальную мощность самого теплого пола, надо общие теплопотери помещения разделить на полезную площадь: 1800:10=180 Вт/м². Если уменьшить шаг укладки, то можно снизить удельную мощность контура. При увеличении полезной площади также увеличивается и мощность. Варьируя различными размерными показателями, можно изменять чисто технические характеристики системы отопления. А от этого будет зависеть и стоимость самой конструкции.

Как рассчитать мощность насоса для теплого пола

Оценить этот параметр можно по основным техническим характеристикам, которые обозначаются 2 цифрами, например: 25/40. Первое значение характеризует диаметр резьбы – в данном случае 25 мм, вторая – напор: 40 дм или 4 м (то есть 0,4 атм). Выбор зависит от площади пола.

до 150 м2 25/40
150-260 м2 25/60

Для точного расчета напора можно применить такую формулу:

Нап = (С*Д+k)/1000, где:

  • Hап – напор;
  • С – сопротивление (определяется на 1 метр);
  • Д – длина трубы;
  • k – коэффициент (характеризует резерв мощности).

Важно! Если площадь дома более 250 м2, можно установить 2 прибора с напором 25/40, брать «с запасом», то есть с большим напором, не следует, поскольку это нецелесообразно. Обогрев будет примерно такой же, но шум и затраты энергии ощутимо вырастут

Производительность определяется объемом воды, пропущенным за единицу времени (м3 в час). Подбор подходящего насоса для теплого пола можно сделать с помощью таблицы.

Точный расчет основной характеристики насоса для теплого пола можно сделать на основе такого равенства:

Расшифровка формулы:

  • Q – производительность;
  • P – мощность прибора;
  • t1 – температура воды или другого носителя в обратной трубе;
  • t2 – температура воды или другого носителя на подаче.

Для домов с большей площадью срабатывает тот же принцип – лучше установить 2 насоса со средними показателями, чем 1 прибор с большой производительностью. В таком случае понадобится рассчитать показатель каждого прибора, а затем суммировать полученные значения.


Лучше покупать достаточно производительные насосы для пола (на 15-20% больше расчетного) – это поможет в случае аномально холодной зимы или слабого утепления дома

На чем базируется методика расчетов вручную

Первый и основной аспект, на котором надо сосредоточить внимание: схема вашей системы отопления. Обычно водный пол – это трубопровод, уложенный особым способом на пол и покрытый сверху стяжкой или наборной конструкцией, поэтому в большинстве случаев ваша схема будет иметь следующий вид:

  • теплоизоляционный слой;
  • нагревательный водяной контур;
  • коллектор;
  • набор запорной арматуры, включающий входные и выходные вентили, кран подачи водопроводной воды и спускной клапан;
  • фитинги, крепежные элементы, используемые при монтаже конструкции.

После того, как вы имеет представление о том, какая  в вашем доме, берутся в расчет технологические параметры. Сюда следует отнести:

  • площадь отапливаемого помещения;
  • оптимальный температурный режим в помещении;
  • масштабы тепловых потерь в жилом помещении;
  • тип напольного покрытия.

Здесь уместно будет отметить следующий аспект

Особое внимание необходимо уделить деревянным полам или напольным покрытиям из паркетной доски. Древесины имеет слабую теплопроводность, в отличие от бетонной стяжки и кафеля, поэтому необходимо рассчитывать систему отопления с удвоенной мощностью

Как рассчитать мощность водяного теплого пола

Теплоотдача водяных полов напрямую зависит от протяжённости магистрали.

 Для расчёта мощности системы потребуется знать:

  • площадь и конфигурацию помещения;
  • расход теплоносителя;
  • теплопотери;
  • укладочный шаг.

Составление плана

Любой подсчёт нужно начинать с составления плана помещения. Удобнее делать это на миллиметровой бумаге, но можно и на тетрадных листках в клетку. На чертеже отображаются все окна и двери помещения, с указанием их размеров.

Сразу замеряется высота комнаты, и прописываются показатели полезного объёма. На плане отмечаются участки, где будет стоять мебель. Затем нужно отобразить схему размещения труб.

Определение площади

При расчёте мощности водяного пола нужно помнить, что площадь, находящаяся под стационарной мебелью и техникой не учитывается.

Рассчитывается площадь комнаты по стандартной формуле (площадь квадрата, прямоугольника и т.д.), и от результата отнимаются участки, где будет стоять мебель.

Расчёт теплопотерь

Теплопотери — тепло в количественном обозначении, которое теряется помещением за единицу времени. Чтобы снизить теплопотери, используются отопительные приборы, а так же делается хорошая теплоизоляция.

При расчёте тепловых потерь учитывается:

  • площадь комнаты;
  • размер окон и дверей;
  • высота потолка;
  • число наружных стен;
  • температура за окном;
  • теплоизоляция стен;
  • тип комнаты, которая находится выше.

Чтобы произвести подсчёт теплопотерь можно воспользоваться онлайн-калькулятором.

Расход теплоносителя

Для расчёта расхода воды потребуется знать — какое количество теплоносителя проходит через трубопровод за 1 час. Это нам нужно для того, чтобы грамотно произвести настройку ротаметров, и сделать правильный выбор производительности насоса.

Расход воды рассчитывается по формуле:

  • G – расход воды в кг/ч;
  • Q – тепловая мощность в Вт;
  •  Δt – температурная разница теплоносителя в подающем и обратном контуре, для тёплых полов она равна 10 °С;
  • 0.86 — коэффициент теплоёмкости воды.

Шаг укладки и длина контура

Для напольного отопления, в частном жилье, чаще укладываются металлопластиковые или полиэтиленовые профили, имеющие диаметр 16 мм. Есть несколько способов укладки трубопровода — змейка или улитка, при этом укладочный шаг не должен быть слишком маленький.

Длину каждого контура рекомендовано ограничивать 80 метрами. От его размера зависит выбор мощности насоса.

Рассчитать длину контура можно по формуле:

где:

  • F — площадь помещения;
  • b — укладочный шаг.

Если длина трубопровода получается больше 100 м, то её надо разбить на несколько петель.

Мощность пола

Мощность водяного тёплого пола на 1 м2 небольшая, и составляет всего 40 — 150 Вт. Чтобы система работала эффективно, распределение тепла по поверхности должно быть равномерным, без образования холодных зон. Для увеличения теплоотдачи, рекомендовано уменьшать укладочный шаг труб.

Хватит ли теплого пола для обогрева дома. Лайфхак от Cпроектируй.рф

Watch this video on YouTube

Плотность теплопотока рассчитывается по формуле:

где:

  • q — показатель теплопотерь;
  • F — площадь.

Производительность котла

Как рассчитать мощность котла для теплых полов — делается это с учётом мощности тёплых полов всего дома. Следует сложить все значения, которые были рассчитаны для каждой комнаты.

К полученному результату нужно добавить 15% – это и будет требуемая производительность котла. Если котёл купить без запаса, то при 100% нагрузке, ресурс агрегата будет расходоваться максимально быстро.

Производительность современных котлов – 24 киловатт, этого хватит для обогрева среднего помещения площадью до 240 м2. Есть электрокотлы, и с встроенным насосом — что является очень удобным.

Циркуляционный насос

Без насоса, гидрополы будут функционировать не эффективно. Как рассчитать мощность насоса для теплых полов? Она зависит от гидравлического сопротивления в магистрали, чем трубопровод длиннее, тем требуется более сильный насос.

 Чтобы определить производительность насоса можно воспользоваться формулой:

где:

  • Pн — мощность отопительного устройства в кВт;
  • tобр.т — температурный показатель теплоносителя в обратке;
  • tпр.т — уровень температуры в подаче.

Рекомендовано выбирать схемы полов, позволяющие регулировать мощность в больших пределах. При включении она должна быть максимальная, за счет этого прогрев полов будет быстрее.

После достижения заданных параметров в системе должно происходить автоматическое понижение температуры обогрева.

Монтаж теплого пола

Этапы укладки требуют соблюдения определенных требований. Если условия соблюдены не будут, то вероятность нарушений в работе теплого напольного покрытия многократно возрастает.

Подготовка

Еще на этапе подготовительных работ важно привести помещение в полную готовность к укладке пола. Это подразумевает оконченную черновую отделку, установку дверей и окон, подключение коммуникаций, а также подготовку разметки пола

Изоляция

Укладка гидроизоляции просто обязательна, она обеспечивает защиту от разрушительного воздействия влаги. Чаще всего в качестве изоляционного материала используется полиэтилен толщиной не менее 0,2 мм. Кроме укладки на пол полиэтиленом накрываются стыки пола и стен. Чтобы избежать возникновения теплового моста, используется демпферная лента.

Плиты теплоизоляции

Выбор необходимого типа плит и способа их укладки – это гарантия качественной и длительной работы системы отопления. Плиты укладываются без единого промежутка по всему периметру комнаты, что обеспечит полноценный прогрев помещения и прочность пола. При укладке крайне не рекомендуется наступать на конструкции, чтобы исключить риск разрушения целостности элементов.

Отопительный контур

От правильной укладки труб зависит уровень теплоотдачи. Стоит тщательно выбирать технологии прокладки, диаметр труб и шаг укладки.

Завершение работ

После того, как основные этапы проведены, следует подключить контур к коллектору, а затем начать опрессовку труб. Происходит это так: в контур поступает теплоноситель, а воздух удаляется через краны слива. Температура прогрева поднимается от 25 градусов постепенно. После проводятся работы по монтажу стяжки пола, а запуск системы производится через месяц после окончания работ.

Видео: Простые секреты укладки труб

Секреты лечения болей в суставах от нашего постоянного читателя.

Здравствуйте!

Меня зовут Генадий Алексеевич. Я печник со стажем более 20 лет. Занимаюсь как ремонтом так и постройкой русских печей и каминов. Работу всегда выполняю очень качественно и тщательно, что негативно сказывается на состояние суставов. С возрастом боли начались все сильнее, вплоть до состояния, когда я уже не мог работать. Перепробывав множество как медикаментозных так и народных способов лечения, я понял насколько серьезно мое заболевание, так как никакого положительного эффекта не было. Пока я не наткнулся на одно средство, о котором и хочу Вам рассказать.

Это уникальная смесь из самых редких и мощных натуральных целебных веществ. Это средство доказало свою эффективность не только пациентам, но и науке, которая признала его действенным препаратом. Боли в суставах и спине уходят за 10-15 дней, как показали исследования. Главное четко следовать указаниям в методике. Заказать средство в оригинальной упаковке , с гарантией качества можно на

Одной из ключевых составляющих теплого водяного пола представляются трубы, от верного выбора и правильной раскладки которых во многом зависит эффективность и практичность организуемого встроенного отопления.

Как выбрать трубы для водяного теплого пола? Как рассчитать метраж трубы? Об этом мы и поговорим в статье.

Загоревшись идеей основного или дополнительного отопления помещения или жилища в целом, стоит максимально ответственно выбирать трубы под . Мысль о том, что вполне можно обойтись остатками и обрезками, материалом подешевле, должна немедленно отметаться.

От качества, параметров и верного расчета комплектующих в конечном итоге зависит уровень комфорта в жилище, экономичность работы системы, ее долговечность и надежность.

Долговечность системы отапливаемого пола, укладываемого, как правило, под стяжку, должна соизмеряться со сроком эксплуатации самого здания, по крайней мере, до проведения его капремонта. Несмотря на то, что сегодня доступны способы монтажа контуров без , стяжка предпочтительней, так как обеспечивает более надежную защиту трубам от повреждений, а также более мягкий, равномерный прогрев, распределение и отдачу тепла.

С целью уменьшения гидравлического сопротивления системы, повышения эффективности ее работы, специалисты рекомендуют придерживаться соотношений между диаметром трубы для теплого водяного пола и длиной контура:

  • 16 мм — максимальная длина трубы для теплого водяного пола (на 1 контур) в пределах 60-70 м;
  • 20 мм – до 80-90 м;
  • 25 мм – до100-120 м.

Чем больше расстояние между трубами водяного теплого пола, или шаг в каждом контуре, тем больший диаметр труб выбран.

В расчете сколько трубы теплый пол водяной потребует, необходимо определиться с количеством контуров. Существует правило, согласно которому площадь, обогреваемая контуром, не должна превышать 20 квадратных метров. Если площадь комнаты больше, следует организовать несколько контуров.

Какие трубы использовать для теплого водяного пола?

На строительном рынке потребителю доступны следующие виды труб для теплого водяного пола, характеризующиеся своими достоинствами и недостатками:

На чем базируется методика расчетов вручную

Первый и основной аспект, на котором надо сосредоточить внимание: схема вашей системы отопления. Обычно водный пол – это трубопровод, уложенный особым способом на пол и покрытый сверху стяжкой или наборной конструкцией, поэтому в большинстве случаев ваша схема будет иметь следующий вид:

  • теплоизоляционный слой;
  • нагревательный водяной контур;
  • коллектор;
  • набор запорной арматуры, включающий входные и выходные вентили, кран подачи водопроводной воды и спускной клапан;
  • фитинги, крепежные элементы, используемые при монтаже конструкции.

После того, как вы имеет представление о том, какая  в вашем доме, берутся в расчет технологические параметры. Сюда следует отнести:

  • площадь отапливаемого помещения;
  • оптимальный температурный режим в помещении;
  • масштабы тепловых потерь в жилом помещении;
  • тип напольного покрытия.

Здесь уместно будет отметить следующий аспект

Особое внимание необходимо уделить деревянным полам или напольным покрытиям из паркетной доски. Древесины имеет слабую теплопроводность, в отличие от бетонной стяжки и кафеля, поэтому необходимо рассчитывать систему отопления с удвоенной мощностью

Какие данные нужны для расчета?

Традиционный расчет контура выполняется для труб с диаметром 16мм, но схема для любого размера трубы остается той же: считаются по длине петли, по которым будет двигаться носитель тепла.

Собираются исходные данные:

  • Желаемая температура над полом:
  • Схема укладки контура;
  • Расстояние между элементами трубопровода;
  • Максимальная длина используемой трубы;
  • Число используемых контуров с разной длиной;
  • Возможность присоединения петель к одному насосу и коллектору, число такие соединений.

Расстояние между трубами в контуре

По периметру помещения контур с греющими элементами укладывается с шагом 0,1 м. В остальном пространстве принято считать шаг от 0,15 до 0,25м. Если превысить максимальный показатель, то при ходьбе владельца по напольному покрытию будет ощущаться сильная разница температур, что крайне неприятно.

Допустимая длина контура

Показатель зависит от параметров давления в петле и сопротивления гидравлики – их определяет количество теплоносителя, проходящего через определенный диаметр трубы за единицу времени.

Когда обустраивается тёплый пол, циркуляция воды в одной из петель нарушается, и восстановить ее не удается даже циркуляционным насосом. Теплоноситель оказывается запертым в контуре, остывает, снижает давление до 0,2 бар.

Специалисты рекомендуют следующие размеры в контуре:

  1. Петля из металлопластика в 16 мм диаметром может быть до 100 метров. Оптимальным значением считается 80 м;
  2. Трубы из полиэтилена диаметров в 18 мм могут образовывать петли до 120м (лучше 80…100м);
  3. Труба из металлопластика в 20мм диаметром допускает петли в 125 метров. Чем меньше будет в этом случае длина, тем надежнее и стабильнее прогнозируется работа системы.

Как рассчитать контуры с разной длиной?

Иногда теплый пол делается с несколькими контурами. В идеале они должны быть равны по длине, тогда балансировать систему не придется. На практике подобная схема практически неосуществима даже опытными специалистами.

Для расчета трубопровода в разных комнатах учитывается разница в длине каждого из контуров до 40%. Рекомендуется варьировать диаметры труб и менять шаг их укладки, что позволит компенсировать длины петель.

Возможность подсоединения к одному насосу и коллектору

Число подключаемых к коллектору и насосу петель можно узнать по мощности оборудования, трубам (диаметры и материал изготовления), числу контуров, метражу комнаты, а также материалу, из которого сделаны все конструкции ограждающего типа.

Самостоятельно с такими вычислениями справиться сложно, поэтому на этом этапе стоит привлечь профессионалов, у которых достаточно опыта и знаний в расчетах проектов теплых полов.

Как посчитать петлю?

После сбора исходных данных и определения оптимального варианта теплых полов, приступают к вычислению максимальной длины контура водяного теплого пола:

Подобные расчеты позволяют создать системы нагрева полов с достаточной мощностью для регулирования и поддержания заданной владельцем температуры в жилой комнате. Считая длину труб в нескольких контурах для большого дома, предполагая их соединение с одним коллектором, стоит обратиться к проектировщикам с опытом выполнения подобных работ.

Какая температура должна быть в комнатах частного дома?

Расчет длины трубопровода в теплых полах важен для скорости нагрева и достаточного выделения тепла. Внутри помещения должна поддерживаться стабильная температура, для чего теплоноситель прогревается до 60 градусов тепла. Если это значение будет превышено, то материалы коммуникаций могут пострадать.

Значения теплового комфорта для жилых помещений частного дома должны быть примерно следующие:

  • В комнатах нужно поддерживать от 27 градусов до 29 градусов тепла;
  • Коридор или прихожая (все проходные места) – 35 градусов тепла;
  • Ванные и места с высокой влажностью – до 33 градусов тепла.

Расчет и монтаж теплого пола

Перед тем, как приступить к монтажу пола, необходимо рассчитать необходимое количество труб и других материалов. Первым делом нужно разделить комнату на несколько одинаковых квадратов. Количество частей в комнате зависит от площади комнаты и её геометрии.

Расчет необходимого количества трубы

Максимальная длина контура необходимая для теплого водяного пола не должна превышать 120 метров. Стоит заметить, что такие размеры указываются, по нескольким причинам.

Из-за того, что вода в трубах может влиять на целостность стяжки, при ее неправильной установке можно испортить пол. Увеличение или снижение температуры негативно влияет на качества деревянного пола или линолеума. Выбирая оптимальные размеры квадратов – вы более эффективно распределяете энергию и воду по трубам.

Способы укладки трубы для теплого пола

Существует 4 способа укладки трубы:

  • Змейка;
  • Двойная змейка (укладывается в 2 трубы);
  • Улитка. Труба укладывается в 2 раза (изгиба) выходя из одного источника постепенно закругляясь к середине;
  • Угловая змейка. Две трубы выходят с одного угла: первая труба начинает змейку, вторая – заканчивает.

В зависимости от того, какой способ укладки трубы вы выберите – необходимо рассчитать количество труб. Стоит заметить, что укладывать трубы можно несколькими способами.

Какой способ укладки стоит выбрать?

В больших помещениях, которые имеют ровную квадратную или прямоугольную форму рекомендуется использовать способ укладки «улитка», таким образом, большое помещение всегда будет теплым и уютным.

Если помещение длинное или маленькое, то рекомендуется использовать «змейку».

Шаг укладки

Для того, чтобы ступни человека не ощущали разницу между участками пола, необходимо придерживаться определенной длины между трубами, у края эта длина должна быть примерно 10 см, далее – с разницей в 5 см., например, 15 см., 20 см, 25 см.

Расстояние между трубами не должно превышать 30 см., иначе ходить по такому полу будет просто неприятно.

Рейтинг
( Пока оценок нет )
Понравилась статья? Поделиться с друзьями:
Сам Себе Строитель
Добавить комментарий
