Для чего и как правильно произвести расчет арматуры для ленточного фундамента?

Научитесь возводить с нуля под ключ и ремонтировать жилье своими руками: советы от профессионалов, пошаговые инструкции с фото и видео от специалистов.

Как сделать правильный выбор

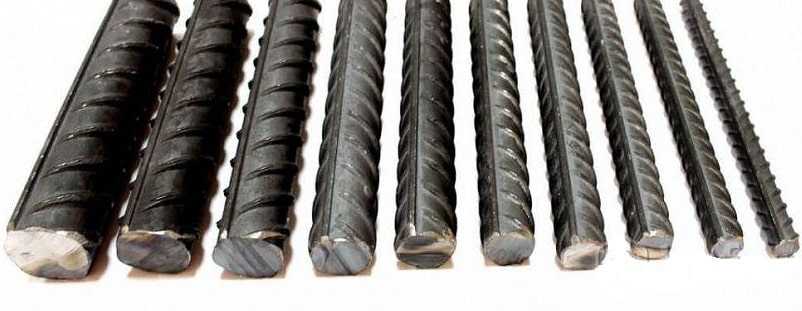

Выбор арматурных стержней основан на расчетных данных и предпочтениях строителей.

Обычно выбирают металлические стержни, хотя и композитную арматуру с каждым годом все активнее применяют при строительстве ленточных оснований. Предпочтение металлическим пруткам отдается из-за возможности придать им необходимый изгиб, чего со стеклопластиковыми стержнями сделать невозможно.

Особенно это важно при строительстве лент с криволинейными участками или при наличии углов перелома, отличных от 90°. Кроме того, металлическая арматура экономичнее, так как позволяет делать хомуты из одного прутка, без необходимости создавать несколько точек соединения

Кроме того, металлическая арматура экономичнее, так как позволяет делать хомуты из одного прутка, без необходимости создавать несколько точек соединения.

Диаметры стержней давно отработаны на практике, нередко их выбирают без предварительного расчета — при ширине ленты около 30 см используют пруток 10 мм, для лент шириной 40 см выбирают 12-мм стержни, а при ширине более 50 см — 14 мм. Толщину вертикальной арматуры определяют по высоте ленты, до 70 см выбирают 6 мм, а при высоте свыше 70 см — 8 мм и более.

Как правильно определить расход материалов на фундамент – готовимся к выполнению расчетов

До начала строительных мероприятий важно правильно определить потребность в стройматериалах. Это позволит спланировать объем затрат и рационально использовать имеющиеся финансовые ресурсы

Так как возведению домов предшествует строительство основы, необходимо на начальном этапе рассчитать необходимый для заливки основания объем бетонной смеси. Для того чтобы выполнить расчет фундамента, калькулятор необходим.

Выполнить калькуляцию можно различным образом:

  • воспользовавшись готовой программой. Ускорить вычисления поможет размещенный на профессиональных сайтах калькулятор для расчета фундамента;
  • выполняя расчет вручную. Несложно, используя обычный калькулятор, рассчитать количество бетона на фундамент с высокой степенью точности.

Для этого необходимо выполнить ряд мероприятий:

  • провести геодезические изыскания. Они помогают определить уровень расположения грунтовых вод, характеристики почвы и глубину промерзания;
  • определить действующие на основу нагрузки. Поможет правильно и быстро рассчитать фундамент под дом калькулятор, размещенный на сайте.

Расчет фундамента на примере бани 6×4 метра

Произведя расчет количества бетона для фундамента, калькулятор учтет следующие данные:

  • тип сооружаемого основания. Профессиональная программа позволяет рассчитать ленточную основу, плитное основание и столбчатую конструкцию;
  • конструкцию фундаментной базы и ее размеры. Конфигурация и габариты зависят от особенностей здания, действующих нагрузок и характеристик почвы;
  • марку применяемого для заливки бетонного раствора. Она выбирается в зависимости от уровня механических нагрузок;
  • уровень промерзания почвы. Он определяется с учетом территориального расположения объекта строительства.

От полноты введенных данных зависит правильность подсчета раствора, а также расхода материалов.

Как рассчитать материалы на фундамент столбчатого типа

При строительстве столбчатой основы необходимо правильно выполнить расчет фундамента для дома.

Калькулятор, выполняющий расчет онлайн, обрабатывает следующие данные:

  • количество опорных колонн;
  • диаметр и высоту свай;
  • размеры находящейся в грунте расширенной части опоры;
  • габариты ростверка;
  • конфигурацию ростверковой конструкции;
  • марку используемой бетонной смеси.

Калькулятор бетона на фундамент в виде монолитной плиты

Расчет материалов для плитного фундамента

Планируя забетонировать монолитную плиту, застройщики сталкиваются с проблемой, как рассчитать количество бетона на фундамент.

Калькулятор позволяет быстро определить расход бетонной смеси после введения в соответствующие графы программы следующих параметров:

  • длины плитной основы;
  • ширины фундаментной плиты;
  • высоты железобетонной базы.

Выполняя вычисления вручную, можно пренебречь объемом, который занимает арматурный каркас. Необходимо просто перемножить размеры конструкции и получить ее объем, который примерно соответствует потребности в бетонном составе. Для получения точных значений необходимо использовать программные методы.

Ленточный фундамент.

Объем ленточного фундамента можно вычислить намного легче других, для этого нам нужно знать суммарную длину, высоту и ширину. Площадь опоры, влияет на ширину вычисленную в начале, но средняя ширина такого типа фундамента составляет около 40 сантиметров. Высоту так же возьмем из предыдущих расчетов, берем значение в 1,5 метра. Общую длина ленты вычисляем также как и периметр.

Для здания, имеющего размер 5 на 8 метра и имеющего одну стену длинной 5 метров, периметр равен 5+(8+5)*2=45 метра.

При ширине ленты 50 сантиметров количество бетона будет равно 0,5*45*1,5=33,75 м3.

Связывание каркаса

Вязка арматурных прутьев может выполняться самостоятельно. К преимуществам данного способа скрепления арматурных прутьев следует отнести в первую очередь упругость, за счет которой возведенное основание при усадке и колебаниях грунта может разорвать оборудованный усиливающий каркас, нарушив целостность монолитной структуры.

Вязка прутьев выполняется в местах их пересечения с помощью специальной проволоки толщиной в 2-3 мм. Для реализации данной процедуры требуется подготовить арматурные клещи, крючок и приспособления для скручивания.

Рекомендуем посмотреть видео, как производится вязка арматуры под плитное основание своими руками.

Монтаж

При следовании ранее описанных рекомендаций, вы смело можете приступать к следующему этапу установки арматурных элементов – монтаж или скрепление, а также сопутствующие действия. Для начинающего техника создание каркаса может показаться бесполезной и энергозатратной задачей. Основное предназначение сооружаемого каркаса – распределение нагрузок на отдельные арматурные части и фиксация арматурных элементов в первичном положении (если нагрузка на один стержень может привести к его смещению, то нагрузка на каркас, который включает в себя от 4 стержней рифленого типа, будет значительно меньше).

В последнее время можно встретить скрепление арматурных металлических прутьев через электросварку. Это быстрый и естественный процесс, не нарушающий целостности каркаса. Сварка применима при больших глубинах укладки фундамента. Но у этого вида крепления есть и свой минус – не все арматурные элементы пригодны для того, чтобы их варить. Если стержни пригодны, в их маркировке присутствует буква «С». Это проблема и для каркаса из стеклопластика и других арматурных материалов (менее известных вроде некоторых видов полимеров). К тому же, если в фундаменте используется каркас силового вида, то последний на местах крепления должен иметь относительную свободу смещений. Сварка ограничивает эти необходимые процессы.

Еще одним способом крепления прутьев (как металлических, так и композитных) является проволочная вязка или обвязка. Она используется техниками при высоте бетонной плиты не более 60 сантиметров. В ней задействованы лишь некоторые виды технической проволоки. Проволока более пластична, она обеспечивает свободу естественного смещения, чего нет у сварки. Но проволока более подвержена коррозийным процессам и не забывайте, что покупка нужно качественной проволоки – это дополнительные расходы.

Последний и наименее распространенный способ крепления – использование пластиковых хомутов, однако, они применим лишь в индивидуальных проектах не особенно крупных зданий. Если вы собираетесь вязать каркас руками, то в данном случае рекомендуется использовать специальный (вязальный или винтовой) крюк или обычные плоскогубцы (в редких случаях используется вязальный пистолет). Стержни стоит связывать на месте их перекрещивания, диаметр проволоки в данном случае должен быть не менее 0,8 мм. При этом проходит вязание сразу двумя слоями проволоки. Общая толщина проволоки уже на перекрещивании может варьироваться в зависимости от типа фундамента и нагрузок. Концы проволоки нужно связывать друг с другом на конечном этапе крепления.

В зависимости от вида фундамента могут изменяться и характеристики арматуры. Если говорить о фундаменте на буронабивных сваях, то здесь используется арматура ребристого типа с диаметром около 10 мм. Количество прутьев в данном случае зависит от диаметра самой сваи (если сечение до 20 сантиметров достаточно использовать металлокаркас с 4 стержнями). Если же речь идет о монолитном плиточном фундаменте (один из самых ресурсозатратных видов), то здесь диаметр арматуры составляет от 10 до 16 мм, а верхние армирующие пояса должны размещаться так, чтобы образовались так называемые сетки 20/20 см.

Стоит сказать пару слов и о защитном слое бетона – это то расстояние, которое защищает арматурные стержни от воздействий внешней среды и снабжает всю конструкцию дополнительной прочностью. Защитный слой является чем-то вроде крышки, защищающей общую конструкцию от повреждений.

Если следовать рекомендациям СНиП, то защитный слой необходим для:

  • создания благоприятных условий совместного функционирования бетона и арматурного скелета;
  • правильного укрепления и фиксации каркаса;
  • дополнительного предохранения стали от негативных воздействий внешней среды (температурные, деформационные, коррозийные влияния).

Характерные черты армирования фундамента

Процесс армирования основания может осуществляться с применением как гладких, так и рифленых металлических прутьев, которые располагаются на одинаковых расстояниях друг от друга, образуя фракционный армированный каркас.

Армирование плитного фундамента для сооружения предопределяет изготовление двух названных армированных каркасов (поясов). Сборка каждого из них может выполняться посредством сварки или процедуры вязания с использованием специальной проволоки.

Первый из собранных элементов впоследствии при заливке первого слоя бетона укладывается на покрытую гидроизоляцией подложку, а второй – в завершении формирования финишного слоя плиты на расстоянии 10–15 см от верхней границы фундамента.

Монолитный фундамент при строительстве домов

Если на вашем земельном участке неравномерная почва, например, имеются песчаные подушки, торфяники и другие неравномерности, то советуем возводить дом на монолитном фундаменте. Монолитный фундамент имеет очень высокую устойчивость к любым видам нагрузок, и этот показатель позволяет при строительстве домов не опасаться просадки почвы.

Технология строительства монолитной плиты состоит из следующих основных этапов.

В первую очередь поручите специалистам провести геодезические изыскания на строительном участке. И только с учетом исследований грунта и конструкции здания можно будет определить вид монолитной плиты и рассчитать ее параметры. Затем следует подготовить котлован. Для этого вида работ вам потребуется специальная техника.

На следующем этапе на дне котлована создается песчаная подушка. С этой целью основание котлована тщательно утрамбовывается и прокладывается геотекстильной тканью. По геоткани рассыпается песок, толщиной не менее 0,2 м, поливается водой и утрамбовывается.

После высыхания песок засыпается слоем щебня 0,2-0,4 м, затем также трамбуется. И еще один слой песка, сверху по щебню, толщиной не менее 0,2 м, все слои поливаются водой и плотно утрамбовываются.

На полученный слой щебня с песком заливается тонкий слой бетона, армированного сеткой (подбетонка).

Бетон нужно выдержать до полного схватывания, после чего на образовавшуюся подушку укладывается слой гидроизоляционного материала.

По периметру подбетонки устанавливается опалубка из досок. Для избежания деформации стен она должна быть тщательно очищена и смочена водой. После установки опалубку стягивают болтами или выравнивающими балками. Необходимо всю опалубочную коробку присыпать щебнем или грунтом, укрепить подпорками из досок или арматуры.

После этого можно начинать армирование, для этого понадобится арматура. Советуем использовать витую арматуру, и не применять сварку. Стянутые проволокой пруты будут подвижнее и спасут плиту в случае неравномерной нагрузки. Тогда как сваренные пруты увеличат нагрузку, и плита может дать трещины.

Предпоследний этап состоит из бетонирования монолитного фундамента. Перед бетонной заливкой плиты фундамента необходимо предусмотреть подготовку вводов в помещение под канализацию, водоснабжение, дренаж. Бетон заливают слоями, примерно, по 15 см каждый, после чего все тщательно ровняется лопатой. Трамбовать бетон необходимо до тех пор, пока на нем не появится вода. Затем специальными приспособлениями делаем поверхность полностью гладкой.

Когда весь процесс бетонирования завершен, и бетон затвердел, начинается разборка опалубки. После этого возведение фундамента из монолитной плиты считается завершенным.

Советуем при строительстве по периметру будущего дома обязательно устанавливать дренажную систему, которая будет защищать подвал от проникновения грунтовых вод.

Пояснения по результатам расчетов

  • Объем бетона – общее количество кубометров смеси.
  • Площадь подошвы ленты – квадратура контакта между основой и подлежащим грунтом;
  • Вес бетона в жидком состоянии – масса всего бетона, который потребуется;
  • Нагрузка на почву – вес постройки по площади опоры;
  • Защитный слой бетона с каждой стороны – величина отступа в сантиметрах;
  • Количество рядов арматуры – число стержней в поясах;
  • Длина нахлеста арматуры – длина стыковки стержней, шаг вязки в сантиметрах.
  • Количество продольной арматуры – сколько стержней потребуется в продольном ряду;
  • Вес продольной арматуры – общая масса стержней в продольном ряду
  • Шаг поперечных стержней – длина стыковки арматуры в поперечном ряду;
  • Общая длина арматуры – метраж стержней каждого ряда;
  • Минимальный диаметр стержней – рекомендованный размер;
  • Вес поперечной арматуры – общая масса стержней в поперечном ряду;
  • Хомуты из металлической проволоки – количество проволочных соединений, их общий вес и длина;
  • Общий вес арматуры – масса всех стержней;
  • Количество досок для опалубки – весь материал для опалубки;
  • Минимальная толщина доски – необходимая для фундамента с определенными проектными размерами (соотв. ГОСТ Р 52086-2003);
  • Объем пиломатериала – общее число кубометров материала для опалубки.

Расчет диаметра продольной рабочей арматуры

Общая площадь сечения рабочей продольной арматуры должна быть как минимум 0.1% от площади сечения фундамента, то есть одна тысячная от сечения фундамента. Минимальный диаметр рабочих арматурных стержней – 12 мм.

Пример: высота ленты фундамента – 100 см, ширина – 40 см.

  • Площадь сечения ленты – 4000 см2.
  • Находим требуемое сечение рабочей арматуры – 4000/1000 = 4 см2.

Далее по таблице подбираем арматурные прутки требуемого диаметра, в зависимости от схемы армирования – 4 или 6 рабочих стержней.

В нашем случае это 4 прутка 12-го диаметра, так как в таблице ближайшее подходящее значение 4,52 см (452 мм).

Стоит отметить, что рабочие стержни продольной арматуры должны быть одного диаметра, но в случае, если у вас не хватает требуемой арматуры, то самые толстые стержни нужно располагать в нижнем ряду.

Нахлест стержней продольной арматуры должен составлять 40 диаметров арматуры, то есть 40*12=480мм.

Расстояние между хомутами (прямоугольными рамками) составляет 500 мм, а на углах – 300 мм.

Расчет бетона на фундамент

Бетон – база любого фундамента. Это приготовленная в выдержанных пропорциях смесь из цемента необходимой марки, песка, воды и щебня. Используется абсолютно во всех строительных работах, от возведения забора до строительства небоскребов.

Классификация (маркировка) бетонов осуществляется по прочности на сжатие (М), подвижности (П), водонепроницаемости (W) и морозоустойчивости (F).

Марка бетона определяется допустимыми нагрузками (прочность на сжатие). Характеризует нагрузку на один кубический сантиметр поверхности (выражается в кг/см²).

Среди многообразия выбора марок бетона (от м50 до м800) при возведении частных домов и хозяйственных построек чаще используются марки М100-М400.

Для легковесных построек используется бетон марки 100. Бетон 150 используется для заливки мелкозаглубленного фундамента нетяжелых построек по типу гаража, бани.

При формировании подпорных конструкций более подходящая марка бетона – М200. М250 не самая часто используемая марка бетона в связи с незначительной разницей в цене с М300, при наличии больших достоинств у последнего. Поэтому М300 – выбор номер один зданий высотой до трех этажей. Бетон М400 – вариант выбора для многоэтажных домов.

Готовится раствор на основе цемента подобранной марки. Заранее требуется просчитать расход цементной смеси и сколько надо песка и цемента в тех пропорциях для заливки фундаментной площадки, которые обеспечат долгий срок ее службы без деформации. К примеру, цемент марки М400 в приготовлении бетона М100 требует пропорций 1:4:5 (цемент, песок и щебень соответственно).

Расчет диаметра и количества арматуры

Сечение арматурного материала, используемого для устройства армированного ленточного монолитного фундамента, считается важным показателем, и определять его следует заблаговременно.

Для этого существует определенная методика:

  • длина плиты умножается на ее высоту, чтобы определить ее сечение;
  • вычисляется допустимый диаметр прута, для чего сечение плиты следует разделить на минимальный показатель армирования (в процентах);
  • определяется площадь прутьев в ряду;
  • имея данные по длине плиты и шагу размещения арматурных стержней, определяется их минимальное значение сечения.

Чтобы выполнить расчет количества арматуры, необходимой для армирования, пользуются несложной схемой.

Чтобы получить каркасную сетку, потребуется укладка поперечного материала для армирования, так что полученное значение увеличивается в два раза.

Предлагаем ознакомиться Как укрепить столбчатый фундамент

Каркас состоит из двух рядов, так что окончательный результат вновь увеличивается вдвое, и у нас получается искомое количество стержней.

Как правило, стальные прутья поставляются шестиметровыми отрезками, поэтому легко определить, сколько погонных метров материала потребуется.

Конструкционные продольные ряды арматуры

Стоит отметить, что если высота ленты фундамента более 70 см, то нужно добавлять конструкционные продольные ряды арматуры, их называют противоусадочными рядами и они помогают удерживать каркас в правильном положении. Диаметр конструкционных стержней арматуры обычно составляет от 8 до 10 мм.

Количество конструкционных продольных рядов зависит от высоты ленты. По СНиПу, расстояние между конструкционными рядами арматуры не должно превышать 40 см.

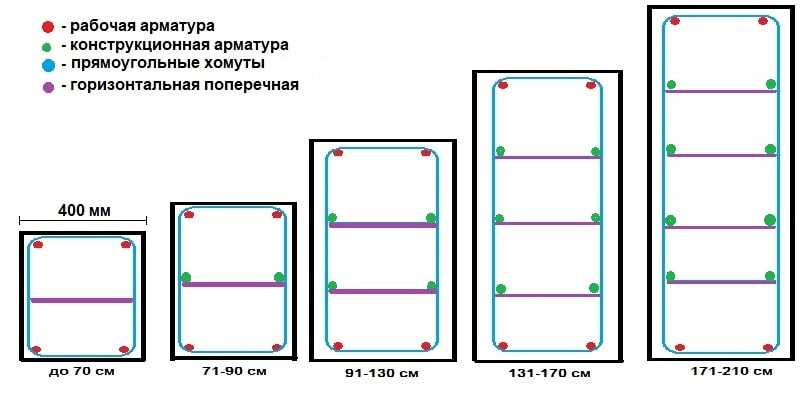

Количество рядов конструкционной арматуры, в зависимости от высоты ленты:

  • До 70 см – без конструкционной продольной арматуры.
  • 71-90см – 1 ряд конструкционной арматуры
  • 91-130 см – 2 ряда
  • 131-170 см – 3 ряда.
  • 171-210 см – 4 ряда.

Пример расчета армирования фундамента

Попробуем рассчитать, сколько потребуется материалов для обустройства армирования конкретного ленточного фундамента с чертежами. Допустим, мы строим из строительных блоков (шириной 0,4 м)   небольшой загородный дом с габаритными (внешними) размерами 5×8 м. Характер почвы на нашем участке позволяет сделать высоту полосы 0,9 м, ее ширину 0,4 м, что соответствует ширине строительного материала стен. В арматурном каркасе для ленточного фундамента будем использовать продольные рабочие прутья диаметром 12 мм и □-образные поперечные хомуты, изготовленные из прутков диаметром 8 мм.

Армирование мелкозаглубленного ленточного фундамента:

На фото видно, что расстояние между рабочими продольными прутьями (0,4 м) и шаг □-образных поперечных хомутов (0,5 м) выбраны в соответствии с требованиями нормативных документов.

Проверяем относительное содержание продольных рабочих прутков в нашей железобетонной конструкции. Для этого воспользуемся следующими терминами и обозначениями:

  • h – высота фундамента (900 мм);
  • w – ширина фундамента (400 мм);
  • Sₒ – площадь поперечного сечения фундамента;
  • Sₐ – суммарная площадь поперечных сечений продольных прутьев (6 штук);
  • r – радиус продольного прутка (6 мм), который равен d/2, где d – диаметр прутка (в нашем случае d=12 мм);
  • D – относительное содержание рабочих прутков в «теле» фундамента.

Sₒ = h∙w = 900∙400 = 360000 мм²

Sₐ = 6∙π∙r² = 6∙3,14∙6² = 678,24 мм²

D = (Sₐ∙100)/ Sₒ = (678,24∙100)/360000 = 0,1884 ≈ 0,19 % (что в 1,9 раза превышает минимально допустимое значение, то есть схема армирования ленточного фундамента выбрана нами правильно).

Расчет количества продольных прутьев

Для того чтобы определить сколько стандартных продольных прутьев (6 м) нам необходимо, воспользуемся следующими величинами:

  • L – длина фундамента (8000 мм);
  • W – ширина фундамента (5000 мм);
  • P – периметр;
  • N – количество продольных элементов (в нашем случае 6 штук);
  • X – общая протяженность продольных прутьев.

P = (L+ W)∙2 = (8000 + 5000)∙2 = 26000 мм = 26 м

X = P∙N = 26∙6 = 156 м

К полученной величине необходимо добавить 20 % (материал для изготовления Г-образных или П-образных элементов для правильного армирования углов и обеспечения достаточного нахлеста при стыковке элементов).

Xдоп = X∙0,2 = 156∙0,2 = 31,2 м

Окончательная общая длина продольного арматурного прутка:

Xок = X + Xдоп = 156 + 31,2 = 187,2 м

Стандартная длина арматурного прутка составляет 6 м. Осталось посчитать, сколько таких прутков необходимо: Xок/6 = 187,2/6 = 31,2 ≈ 32 штуки.

Изготовление поперечных элементов и расчет количества материала

Укладка арматуры в ленточный фундамент невозможна без установки поперечных (вертикальных) элементов. Обычно, для этих целей используют □-образные хомуты. Варианты хомутов:

Как видно из представленного фото все три варианта отличаются технологией изготовления, но расход прутка во всех случаях приблизительно одинаковый. Длина прутка (Ø=8 мм), необходимого для изготовления одного хомута: (800+300)∙2+250 = 2450 мм.

Вариант № 1

  1. Отмеряем приблизительно 120 мм и с помощью приспособления для гибки выгибаем эту часть будущего хомута в виде крючка.
  2. На расстоянии 800 мм от крюка загибаем пруток под углом 90˚.
  3. Отмеряем 300 мм и делаем еще один загиб на 90˚.
  4. От этого угла откладываем 800 мм и гнем прут на 90˚.
  5. От полученного угла отмеряем 300 мм и загибаем второй крючок.

Вариант № 2

  1. Отмеряем от конца заготовки 250 мм и с помощью приспособления выгибаем эту часть на 90˚.
  2. Откладываем от полученного 800 мм и загибаем пруток под углом 90˚.
  3. Отмеряем 300 мм и делаем еще один загиб на 90˚.
  4. От этого угла откладываем 800 мм и гнем прут на 90˚.

Внимание! Место нахлеста прутков скрепляем точечной сваркой или 2÷3 скрутками из проволоки. Вариант № 3

Вариант № 3

  1. Отрезаем от прутка две заготовки длиной по 860 мм каждая и две по 360 мм.
  2. Складываем из них прямоугольник (выступ с каждой стороны составляет 30 мм).
  3. Скрепляем углы хомута сваркой или проволочной скруткой.

Теперь рассчитаем, сколько хомутов необходимо для армирования нашего фундамента:

Q = P/T (P – периметр ленты фундамента, T – шаг расположения поперечных хомутов)

Q = 26/0,5 = 52 штуки

Плюс нам потребуются дополнительные хомуты для усиления каркаса в углах (по 2 штуки с каждой стороны всех четырех углов, то есть дополнительно 16 хомутов). На ленточный фундамент необходимо изготовить 68 □-образных поперечных хомутов.

Длина заготовки для одного элемента составляет 2450 мм, то есть из одного стандартного прутка мы сможем изготовить только 2 хомута. Требуемое число прутков (Ø=8 мм) – 34 штуки.

Расчет

Расчетное сопротивление грунта основания

Данные для расчета взяты из СП 22.13330.2011 (Актуализированная редакция СНиП 2.02.01-83*).

, где

коэффициент условий работы, принимаемые по таблице 5.4;

коэффициент условий работы, принимаемые по таблице 5.4;

коэффициент, принимаемый равным единице, если прочностные характеристики грунта ( и ) определены непосредственными испытаниями, и k = 1,1, если они приняты по таблицам приложения Б;

ширина подошвы фундамента, м;

осредненное (см. 5.6.10) расчетное значение удельного веса грунтов,
залегающих ниже подошвы фундамента, кН/м3;

осредненное (см. 5.6.10) расчетное значение удельного веса грунтов,
залегающих выше подошвы фундамента, кН/м3;

расчетное значение удельного сцепления грунта, залегающего
непосредственно под подошвой фундамента (см. 5.6.10), кПа;

угол внутреннего трения грунта основания;

коэффициенты, принимаемые по таблице 5.5;

коэффициенты, принимаемые по таблице 5.5;

коэффициенты, принимаемые по таблице 5.5;

Коэффициент, принимаемый равным единице при b < 10 м; kz= z0 ÷ b+ 0,2 при b ≥ 10 м (здесь z0 = 8 м)

глубина заложения фундаментов, м, бесподвальных сооружений от уровня планировки или приведенная глубина заложения наружных и внутренних фундаментов от пола подвала, определяемая по формуле (5.8);

глубина подвала, расстояние от уровня планировки до пола подвала, м;

Более подробную информацию можно посмотреть: Расчет сопротивления грунта основания

Данные для расчета взяты из приложения В СП 22.13330.2011 (СНиП 2.02.01-83*).

Формула при d ≤ 2:

, где

расчетное сопротивление грунта основания (при d=2м и b=1м), кПа;

коэффициент, принимаемый для оснований, сложенных крупнообломочными и
песчаными грунтами, кроме пылеватых песков, — k1 = 0,125, пылеватыми песками, супесями, суглинками и глинами — k1 = 0,05;

ширина проектируемого фундамента, м;

глубина заложения проектируемого фундамента, м;

ширина фундамента равная 1м (Ro);

глубина заложения фундамента равная 2м (Ro).

Формула при d>2:

, где

расчетное сопротивление грунта основания (при d=2м и b=1м), кПа;

коэффициент, принимаемый для оснований, сложенных крупнообломочными и
песчаными грунтами, кроме пылеватых песков, — k1 = 0,125, пылеватыми песками, супесями, суглинками и глинами — k1 = 0,05;

коэффициент, принимаемый для оснований, сложенных крупнообломочными и
песчаными грунтами, — k2 = 0,25, супесями и суглинками — k2 = 0,2 и глинами — k2 = 0,15;

ширина проектируемого фундамента, м;

глубина заложения проектируемого фундамента, м;

ширина фундамента равная 1м (Ro);

глубина заложения фундамента равная 2м (Ro);

расчетное значение удельного веса грунта, расположенного выше подошвы фундамента, кН/м3.

Крепление арматуры

Даже правильный расчет арматуры не обеспечит надежность и долговечность фундаменту, если выбран неудачный метод фиксации прутьев. Обычно для соединения металлических конструкций и деталей применяется сварка, но в случае с армированием желательно остановиться на проволочном креплении – структура материала сохранит свои изначальные качества, надежно укрепив бетон.

Для этого применяется вязальная проволока и специальный крючок, позволяющий создавать узлы. Оптимальная прочность каркаса возможна только при равномерном соединении участков схождения стержней – исключения касаются угловых участков, которым требуется усиление. Дополнительно укрепленная арматура для фундамента, расчет которой учитывает «проблемные» места стыков и поворотов, обеспечит защиту конструкции от физических воздействий.

В среднем на каждый стык расходуется порядка 25 см вязальной проволоки. Повысить надежность узлового соединения можно посредством двойной обвязки, после чего использовать вязальный крюк.

Самостоятельное устройство приямка в подвале

Строительный каталог. Документы по пожарной безопасности. Скачать Типовой проект Конструкции железобетонные Дата актуализации: Конструкции железобетонные Обозначение:.

Как правило имеют прямоугольную реже — полукруглую или трапециевидную форму. С одной стороны имеют проём входной или оконный. Если окно почти полностью заглублено, то нужно руководствоваться правилом: площадь дна приямка должна быть приблизительно равна площади окна.

Типовой проект Цитата Tanja Поиск расценок. Онлайн сметы. Поиск смет. B2B площадка. Исполнительная документация. Сравнение смет. Мониторинг цен. Укрупненные показатели стоимости строительства. Онлайн игры.

Заключение

Грамотно выбранная схема армирования и сам материал обеспечивают прочность и устойчивость ленты к возможным нагрузкам.

Сложные и проблемные грунты, склонные к пучению или сезонным подвижкам, требуют ответственного и внимательного подхода к армированию ленты.

Необходимо учитывать, что все расчетные значения определяют минимальные параметры конструкции, требующие некоторого увеличения для определенного запаса прочности.

Выбирая арматуру и схему армирования, надо умножать все значения на 1,2-1,3 (коэффициент надежности), чтобы снизить риск появления непредвиденных факторов.

Рейтинг
( Пока оценок нет )
Понравилась статья? Поделиться с друзьями:
Сам Себе Строитель
Добавить комментарий

Adblock
detector
