Скважина своими руками. подробно о сложном

Какую выбрать скважину и как найти водоносный слой. Как замыть и прокачать скважину. Как пройти плывун и какую обсадную трубу выбрать. Все это и много другое в одной статье.

Распространенные ошибки

Большинство проблем связано с тем, что за дело берутся люди, не имеющие опыта. Все дело в том, что бурить скважину на участке своими руками нужно с филигранной точностью. Шурф должен быть вертикальным. Наклон, изгиб, излом приводит к тому, что невозможно установить обсадную трубу.

Но и тогда некоторые допускают следующие ошибки:

  • Перестарались. Это когда обсадная труба пронизывает водоносный слой и уходит в пласты, в которых нет воды. В данном случае обсада приподнимается, верхний элемент меняется на меньший. Необходимо добиться, чтобы скважина была заглублена до середины водоносного пласта.
  • Недоделали. Слишком короткая обсадная труба приводит к тому, что грунт внизу не раскреплен. Он обрушивается и блокирует поступление воды, засоряя обсаду. Для очистки используется желонка. После этого обсадная труба наращивается на недостающую длину.

Некоторые неправильно устанавливают погружной насос. Если он находится слишком низко, песок забивает входное отверстие, не позволяя воде попасть внутрь. Выход – поднять насос. Перед этим его вынимают, чистят фильтр грубой очистки, и скважину зачищают от песка желонкой.

Чтобы правильно поставить помпу нужно включенный насос плавно погружать в обсадную трубу. Наличие воды говорит о том, что водоносный слой достигнут. Далее опускать нужно медленно до тех пор, пока из трубы не пойдет вода с песком. Как только это произошло, погружной насос поднимают на полметра и фиксируют на этой отметке.

Фильтр

Скважинный фильтр – основное устройство, обеспечивающее качество воды из нее. И вместе с тем – наиболее подверженный износу ее узел, поэтому к выбору скважинного фильтра нужно отнестись со всей ответственностью.

Артезианскую воду забирают без фильтрации. Для скважины на известняк чаще всего достаточно простого решетчатого фильтра в виде перфорации на нижнем колене обсадки; она же послужит основой фильтра скважины на песок. Требования к перфорации таковы:

Диаметр отверстий – 15-20 мм, до 30 мм смотря по грунту.
Скважность фильтра (отношение общей площади отверстий к площади занимаемой ими поверхности) – 0,25-0,30, для чего расстояние между центрами отверстий берут в 2-3 раза больше их диаметра.
Расположение отверстий – поперечными рядами в шахматном порядке.
Общая площадь всех отверстий – не менее площади поперечного сечения просвета обсадной трубы.

Устройство фильтров скважин на песок

Для скважины на песок необходима еще, во-первых, гравийная засыпка; в данном случае именно она обеспечивает долговременное качество воды, как и в колодце. Ввиду этого в продаже имеются скважинные фильтры со слоем гравия, включенным в состав конструкции. Худа от них не бывает, но ствол скважины нужен большего диаметра, что затрудняет проходку, и без внешней засыпки скважина все равно быстро заиливается.

Далее, если следовать току воды, идет та же перфорированная труба, но теперь она будет несущим элементом, воспринимающим давление породы. Чтобы песок, который гравий плохо задерживает, не испортил весь водоводный тракт, нужен еще песочный фильтр. Он может быть внешним или наружным (слева на рис.) либо внутренним (справа там же). У внешних фильтров преимуществ три: минимальные диаметр и заиливание скважины и глубина установки насоса. Но они легко повреждаются при монтаже обсадки, неремонтопригодны и дороги, т.к. вследствие последнего обстоятельства должны выполняться из очень качественных материалов: сплавы на сетку и проволоку наружных скважинных фильтров стоят дороже серебра.

При установке насоса в скважину с внутренним фильтром ее дном считается его верхний обрез, поэтому объем однократного отбора воды серьезно снижается. Болезнь всех внутренних фильтров – усиленное заиливание скважины из-за просачивания воды в зазор между фильтром и обсадной трубой. Также вследствие этого срок службы фильтра сокращается, а износ насоса усиливается, т.к. в него попадает песок. Нередко поэтому насос помещают в отдельную трубу, насаженную на выход фильтра, что опять-таки требует увеличения диаметра скважины.

Самодельный песочный фильтр

Оптимальный вариант – присоединение насоса непосредственно к выходному патрубку фильтра, тогда и заиливание, и запесочивание прекращаются. Но для этого нужен центробежный насос с заборным патрубком на днище, что намного его усложняет и удорожает, а напор вибрационных часто оказывается мал для скважин на песок.

Фильтрующие элементы песочных фильтров иногда делают самостоятельно из ПВХ труб, нержавеющих пружин и полимерной сетки, см. рис. слева, но фильтруют они плохо и служат недолго. Лучше взять хороший покупной фильтр, уж больно тяжелы условия его работы, а вынуть его, как говорится, целое дело. В таком случае возможны в основном 3 варианта, см. рис:

Современные скважинные фильтры

  1. Полимерный наборно-кольцевой фильтр. Дешевле прочих, но служит меньше и склонен к заиливанию, зато ремонтопригоден: можно поднять и перебрать, заменив плохие кольца. Требует увеличенного диаметра скважины;
  2. Трубчато-проволочный с обмоткой из профилированной проволоки. Немного дороже полимерного, но служит долго и не заиливается. Для ремонта не нужна переборка, достаточно промыть наверху. Был бы оптимальным, если бы не одно «но»: неоднократно отмечены случаи жульничества и производителей, и торговцев, и буровиков – как полностью нержавеющие подаются фильтры, в которых продольные стержни сделаны из обычной оцинкованной проволоки. Проверить, не разломав фильтр, невозможно, но в воде вскоре появляются вредные примеси, а затем стержни полностью ржавеют, обмотка сползает, и весь фильтр приходится менять.
  3. Безопорные сварные фильтры, проволочные и щелевые. Были бы идеальными (последние выдерживают и осадку в ствол снаружи на трубе), если бы не цена: делаются из той самой профилированной нержавеющей проволоки, что стоит примерно как серебро.

Послесловие

Еще живы буровые мастера, когда-то осваивавшие Тюмень с Уренгоем. Геофизической аппаратуры, строящей на дисплее компьютера 3D картинку того, что в земле, и полностью роботизированных буровых тогда не было, но они и так видели сквозь землю своей интуицией, опытом и были на «ты» со всеми духами недр. А тогдашние министры и члены политбюро, спеси у которых было поболее, чем у старозаветных бояр и удельных князей, к этим асам обращались на «вы» по имени-отчеству и почтительно здоровались с ними за руку.

Так вот, у любого из старых буровиков-зубров есть на счету неудачные скважины, чего они не стесняются – работа такая. Что ж тогда говорить начинающим, действующим самостоятельно? Не обескураживайтесь неудачей, вдруг первая скважина окажется пустой, или обрушится, или бур застрянет. Не без того в буровом деле. Но досада и разочарование моментально схлынут под мощным напором, как сейчас говорят, позитива, едва только ваша скважина даст воду.

***

2012-2020 Вопрос-Ремонт.ру

Вывести все материалы с меткой:

Перейти в раздел:

Артезианские скважины

Отличие такого устройства от «песчаной» скважины состоит в том, что бурение осуществляется до известковых пластов (глубина 40…200 м), а не песчаных. В такие слои грунтовые воды не просачиваются, как следствие, вода более чистая. Кроме того, в известняке давление жидкости выше, что обеспечивает быстрый ее подъем на нужную высоту (вплоть до создания естественного фонтана).

Обустройство скважины артезианского типа ведется ступенчато, поскольку обсадная труба требуется только на рыхлых слоях почвы и не может быть слишком длинной. Диаметр отверстия сокращается дважды: после окончания обсадной трубы и в середине (на некотором углублении) известкового слоя. Это связано с технологией бурения.

Внимание: использование артезианских вод нормируется и контролируется государством, поэтому устройство такого сооружения на частной территории – редкое явление. Стоимость оформления разрешительных документов, бурения, устройство «санитарной зоны» составляют 8…12 тыс

долларов.

Кроме того, для бурения необходима площадка 12х9 м без расположенных рядом линий электропередач, а также тяжелая крупногабаритная техника. Поэтому устройство таких скважин в частных владениях сильно ограничено.

Песочная скважина на даче своими руками

Принимаясь непосредственно за выполнение работ, нужно начать с составления планов и схем. В первую очередь подумайте о том, где будет располагаться скважина в вашем дворе. Учтите все постройки на участке, чтобы понять, насколько удобное местоположение вы выбрали. Не забывайте и о том, что вы планировали возвести на своей даче в будущем. Помните, что скважина строится однажды, и перенести её в другое место будет нелегко.

Порядок выполнения работ

Уладив все вопросы расположения, создав планы выполнения работ, необходимо приступать к их реализации:

  1. Внимательно проведите разметку для выполнения будущих работ. Следите за тем, чтобы точность была максимальной.
  2. Подготовьте шурф для вхождения инструмента бурения.
  3. Инсталлируйте оборудование для бурения на требуемую позицию.
  4. Начинайте бурение.
  5. Соберите фильтровую колонку из трубы, отстойника, а также фильтра, и опустите её в шурф.
  6. Присмотритесь и найдите пространство между грунтом и стенками обсадной трубы снаружи. Его необходимо засыпать щебнем или песком, на ваш выбор. Если выберите щебень, будьте предельно осторожны, чтобы не повредить обсадную трубу снаружи.
  7. Промойте фильтр, закачав в трубу воду насосом. Так вы сможете загерметизировать её верхнюю часть.
  8. Используя шнековый насос, а также желонку, откачайте воду из скважины.
  9. Убедитесь в том, что вода из скважины стала чистой.
  10. Аккуратно и медленно опустите погружной насос в скважину. Выполняется данная процедура с использованием троса страховочного типа.
  11. Проведите подключения водопроводной трубы или шланга к насосу.
  12. Для того чтобы подача воды могла быть регулируемой, инсталлируйте специальный вентиль на трубу.
  13. Обсадная труба, которая выступает над поверхностью, не должна пропускать воду в нежелательных местах. С этой целью выполните гидроизоляцию.
  14. Скважинное устье оборудуйте с помощью кессона, после чего тщательно закрепите его на оголовке с помощью сварочного аппарата.
  15. Если вы предусматривали подвод труб к дому, на данном этапе пришло время уложить их в траншеи.
  16. Обсыпьте кессон грунтом, а также выполните бетонную отмостку.

Вот так вот, менее чем в 20 шагов, может быть сделана скважина на даче. Безусловно, все не так просто, но выполняя работы предельно точно, у вас все получится.

Бурение неглубокой скважины своими руками

Вы также можете пробурить скважину ручным методом, но для этого, естественно,  пригодится особое оборудование. Перечисляем его ниже:

  • бур;
  • бурильная вышка;
  • лебедка;
  • обсадные трубы;
  • штанги.

Бурильную вышку, к слову, брать необязательно, но только в том случае, если скважина не будет глубокой. Для неглубоких отверстий вам можно доставать вручную колонну для бурения.

Что касается бурильных штанг, то они делаются из обычных труб, а соединяются с помощью резьбы или шпонок. Нижнюю из штанг не следует забывать, ведь именно она должна быть оборудована специальным буром.

Для изготовления режущих насадок вам потребуется листовая сталь шириной в 3 миллиметра. И еще один очень важный момент касается заточки кромок насадок. Их нужно точить таким образом, чтобы в результате они входили в почву под землей по направлению часовой стрелки.

Теперь вам следует установить вышку на участке, на котором будет осуществляться бурение. Следите за тем, чтобы высота вышки превышала размеры штанги для бурения так, чтобы подъем и извлечение штанги происходили совершенно беспрепятственно.

Для создания скважины вам наверняка потребуется помощник. Начинать вращение вы сможете и сами, но уже через некоторое время, когда бур уйдет под землю, усилий одного человека будет недостаточно для продолжения бурильных работ.

Если и вдвоем с помощником вы наткнетесь на проблемы или попросту застрянете, попробуйте залить в грунт воды, так как она его несколько размягчит.

Когда бур доходит до уровня земли, к нему крепится дополнительная станина. Продолжайте бурение до того самого момента, когда вы заметите по земле, что наконец добрались до водоносного слоя. После этого вам нужно очистить скважину от земли и погрузить бур еще глубже, пытаясь достичь слоя, который называется водоупорным. Достигнув этого слоя, в скважину начнется обильный приток воды.

Откачайте грязную воду с помощью насоса и уже в скором времени вы обнаружите чистую воду. Если вдруг вы заметите, что вода не становится чище, нужно углубить бур еще на несколько метров.

Разновидности скважин

Мелко трубчатый колодец или (Абиссинская)

Простейшая скважина

Такая скважина имеет глубину от 8 до 13 м. Главное отличие её от колодца состоит в том, что в воду не попадают верхние слои грунтовых вод, посторонние загрязняющие примеси.

Скважина на песок

Схематическое изображение

  • Эта скважина имеет конструкцию в виде трубы, заглубленной шнековым способом на 20 – 30 метров в почву.
  • Конец трубы имеет множество отверстий, окутан нержавеющей сеткой. Конечный участок трубы с отверстиями (фильтрационная зона) погружают в песок, состоящий из крупной фракции и галечный примеси.
  • Дебит такой скважины с легкостью покрывает расход воды на дачном участке или небольшой усадьбе с двумя – тремя местами забора воды.
  • Такие конструкции могут служить до 5 лет, если их использовать периодически, при регулярной эксплуатации до 10 – 15 лет.
  • Заиленную скважину промывают, пробуривают рядом новую шахту.

Артезианская

Схематическое изображение

Если на соседних делянках есть скважины такого типа, значит, в вашей местности водоносный горизонт может быть расположен в известняковом слое. С целью обнаружения глубины залегания воды заказывают экспериментальную скважину. Зачастую делают это в складчину, так как бурение артезианских скважин требует значительных финансовых затрат.

С помощью такой скважины можно добыть воду, которая залегает на глубине до 200 м. Она способна обеспечить не один загородный или дачный дом. Прослужит артезианская скважина как минимум 50 лет.

Веранда пристроенная к дому – расширяем жизненное пространство: проекты, советы как создать своими руками (200 оригинальных фото идей)

Пробивка скважины

В начале процесса над точкой бурения устанавливают копер – треногу из труб или бревен.

Если их длина будет 6 м, высота копра составит около 4,5 м, что позволит использовать для буровой штанги и обсадной колонны звенья длиной до 3 м.

Для надежности устанавливайте «ноги» копра в углубления. Если их просто упереть в забитые в землю штыри, конструкция будет ненадежной.

На копре подвешивают подъемный и буровой вороты, блок с крюком и рычаг-качалку. Далее под ним следует выбрать грунт на глубину 1,5 м (размеры выемки в плане – 1,5х1,5 м).

Забуривание на глубину до 3 м выполняют с помощью шнека, который очень важно удерживать в строго вертикальном положении. Если скважину предполагается делать глубже 7 м, в подготовленное отверстие строго вертикально следует установить направляющую трубу – кондуктор. Сложности могут представлять валуны, которые разбиваются долотом, и сухая плотная глина. Если такой слой окажется на пути бура, в скважину следует залить несколько ведер воды и после некоторой паузы попробовать выбрать глину ложечным буром или забивным стаканом

Если такой слой окажется на пути бура, в скважину следует залить несколько ведер воды и после некоторой паузы попробовать выбрать глину ложечным буром или забивным стаканом

Сложности могут представлять валуны, которые разбиваются долотом, и сухая плотная глина. Если такой слой окажется на пути бура, в скважину следует залить несколько ведер воды и после некоторой паузы попробовать выбрать глину ложечным буром или забивным стаканом.

Обустройство и автоматика

Обустройство скважины кессоном

Для подачи воды в дом скважину необходимо обустроить и взаимно согласовать с водопроводом. Обустройство скважины водоснабжения в последние годы претерпело радикальные изменения. Традиционная схема (см. рис. справа) – кессон, бетонный или стальной, или каменный приямок, требующий большого объема дополнительных земляных работ и полезной земельной площади под себя, уходит в прошлое. Сейчас скважины на воду все чаще оборудуются скважинными адаптерами, см. рис. ниже. Поставить адаптер дело довольно кропотливое, но с кессонно-приямочной маетой несравнимое:

  • Как только пошла вода, по скорости ее осветления судят, насколько еще можно углубиться, и обрезают в размер сверху последнюю обсадную трубу.
  • Перед ее установкой траншею к дому на глубину, большую нормативной глубины промерзания грунта.
  • В трубе заранее сверлят отверстие под адаптер и ставят его, заглушив патрубки. Если ставить прямо в скважине, может туда булькнуть.
  • Ставят трубу и добуриваются, ориентировав выход адаптера в траншею на глубине больше глубины промерзания.
  • Раскачивают скважину, ставят фильтр, опускают насос, подключают подающую трубу насоса и транзитную в дом к штуцерам адаптера, прокладывают кабель насоса.
  • Ставят крышку скважины, когда вода пошла в бак, засыпают траншею – все.

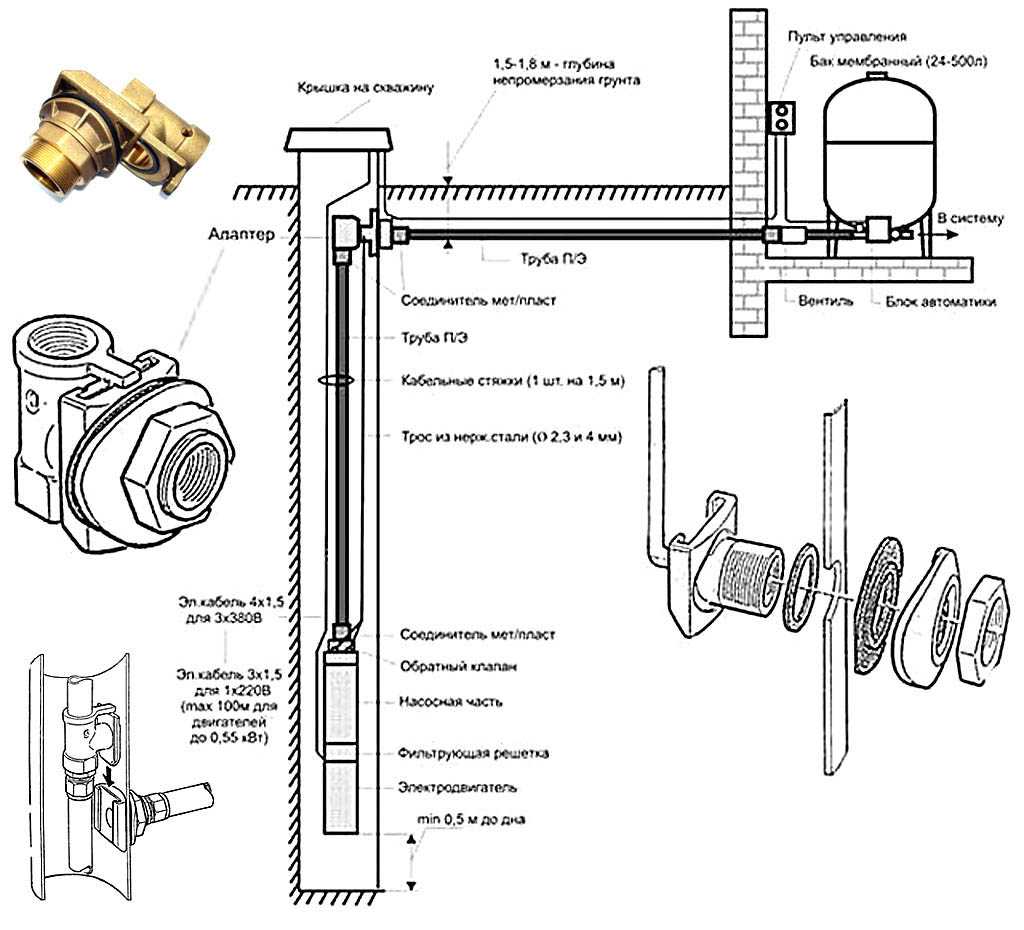

Обустройство скважины скважинным адаптером

Водоснабжение частного дома из скважины имеет свои особенности, но они не помешают потом подключиться к коллективному водопроводу или запитаться водой из колодца. Переделывать ничего не придется, только надежнее будет.

Во-первых, необходим напорно-накопительный бак. Дебет не артезианской скважины может по непонятным причинам падать вплоть до полного прекращения, а потом вода вновь идет как ни в чем не бывало. Во-вторых, за баком по току воды нужен как минимум 2-х ступенчатый мембранный фильтр. В коммунальных водопроводах качество воды непрерывно контролируется, чего дома нет. А вдруг где-то в зоне питания пласта техногенная авария или несанкционированный сброс загрязнений? Все уже и забыли, когда это было, а плохая вода как раз подошла к скважине.

Наконец, домовый водопровод должен соответствовать принципу постепенного равномерного отбора воды, о котором говорилось в начале. Кооперироваться с соседями, как при постройке общего септика, в данном случае не лучший выход. Вдруг дебета на всех не хватит, вместо сообщества будет склока. Т.е. нужна автоматика, включающая насос на подкачку, едва кто-то где-то кран открыл.

Тут возможны 2 варианта. Первый – напорный бак с поплавковым краном на теплом чердаке. Всей автоматики – шток, проходящий во втулке сквозь крышку бака и опирающийся на рычаг поплавка, да микровыключатель (микрик) на 6-10 А с нормально замкнутыми контактами в цепи электропитания насоса. Пока бак полон – шток давит на рычажок микрика, насос обесточен. Чуть пошла вода в дом – шток опустился, микрик сработал, насос пошел качать.

Однако, во-первых, нужно утеплять чердак, что стоит немалого труда и средств. Второе – насос, от него потребуется лишних метров 4-5 напора, а для 2-этажного дома и все 8-9, так что и насос оказывается дорогим. В-третьих, протечка бака или неисправность поплавка приведут как минимум к замоканию потолка. Поэтому более дешевой и надежной выходит все-таки современная автоматика для скважин водоснабжения, управляемая микроконтроллером, отслеживающим расход, давление воды и периодичность включения насоса. Домовый водопровод тогда выполняется с герметичным мембранным накопительным баком в подвале.

Какие бывают водоносные слои

Очевидно, что бурить нужно там, где есть водоносный слой (горизонт)

Важно понимать, что эти слои распределяются на разной глубине, не равномерно, исходя из свойств породы

По глубине залегания существуют следующие виды подземных вод:

  • Почвенные — находятся почти возле поверхности. Осадки сцепляются с твердыми частями почвы и образуют почвенные подземные слои. Водоупорного слоя у них нет
  • Верховодка — в основном это осадки, которые скапливаются сверху водоупора.
  • Грунтовые — есть почти везде, их образуют осадки, воды озер, рек, других водоемов. Этот постоянный водоносный горизонт лежит на водоупоре.

Важно! У этих трех слоев своего напора нет. Если сделать до них скважину, то вода не будет литься

Именно поэтому бурят до других межпластовых горизонтов. В редких случаях хватает бурения до грунтовых вод, но это скорее исключение.

Межпластовые — это водоносный слой, который зажат между двумя водоупорными горизонтами. Здесь есть напор и можно ставить скважину — их часто называют артезианскими. Вода из нее будет подниматься и бить даже без помощи насоса.

Специалисты компаний, которые занимаются бурением скважин, обычно знают, на какой глубине находится вода в конкретном регионе. Но это не значит, что водоупорный слой  распространяется на весь регион! Может быть так, что на вашем участке вода залегает на 25-30 метрах, а у соседей ее совсем нет или она гораздо глубже.

Что делать, если вам предлагают бурить дорого и глубоко? В этом случае лучше дополнительно проверить, что на участке нет других водоносных слоев, которые залегают не так глубоко. Уточнить это можно так:

  1. Собрать сведения в нескольких компаниях. Если несколько специалистов настаивают на глубоком бурении, то, скорее всего, так оно и есть.
  2. Есть платные и бесплатные базы данных, в которых указана глубина верхнего водоносного слоя в разных регионах. Можно получить информацию там.
  3. Обязательно стоит пообщаться с соседями, особенно, если у них уже есть эксплуатируемая скважина. Соседи могут подсказать другие данные о подземных водах и их качестве.
  4. Для густонаселенных и хорошо изученных регионов гидрогеологические карты и разрезы есть в интернете. Их легко отыскать по запросу «водоносные горизонты + название региона».
  5. Теоретически информацию можно получить из государственных геологических фондов.

Несколько полезных советов как самому пробурить скважину ↑

Дадим пару рекомендаций, как правильно бурить скважину, используя малогабаритную установку:

  1. Производители оборудования и умельцы, которые подряжаются на выполнение работ, нередко используют метод гидробурения. На нижеприведенном видео показано, как бурят скважину на воду, закачивая в неё жидкость и удаляя её вместе с частицами грунта. Вода действует как смазка, тем самым можно увеличить глубину бурения почти в два раза. Однако вместе с жидкостью с поверхности в водоносный слой неизбежно заносится вредоносная микрофлора, что может привести к заражению чистых подземных вод. Если водозабор делается для получения питьевой воды, желательно не использовать гидрометод, а бурить «всухую». Когда этого не удаётся избежать, необходимо сразу же после окончания работ установить обсадную трубу с фильтром, опустить в скважину вибрационный насос и непрерывно прокачивать водозабор минимум в течение недели. Если этого не сделать, источник придётся долго «лечить».
  1. При установке насадок на бур самым строгим образом соблюдайте технику безопасности, в противном случае рискуете остаться без пальцев.

Анализ воды из скважины

Когда бурение будет закончено, очень важно брать пробу воды на анализ. Проба сдается в Санэпидстанцию, специальную компанию или лабораторию гидрогеологии

Предварительно о качестве воды из скважины можно узнать от соседей.

Пробу нужно взять в чистую колбу/бутылку, которая должна быть чистой и не содержать следов продуктов или моющего. Бутылку обязательно ополаскивают полностью той водой, которую затем берут на анализ.

Какой вид анализа выполняется для воды? Обычно это комплексный, когда проверяются много параметров сразу, а именно:

  • Реакция среды — рН.
  • Основные показатели: цветность/мутность.
  • Показатель жесткости.
  • Содержание железа.
  • Перманганатная окисляемость.
  • Аммоний.
  • Сульфат-ионы/Сульфид-ионы.
  • Содержание марганца, сероводорода.
  • Нитрит-ионы/Нитрат-ионы.
  • Общее солесодержание.

Отчет из лаборатории обычно содержит не только цифры-показатели по вашей воде, но и указание на предельно допустимые концентрации.

Если недалеко от вашего участка было месторождение руд (свинец, никель, мышьяк и т.д), то полезно проверить воду на содержание этих элементов. Если недалеко от вас скотоводческая ферма, то обязательно проведите бактериологический анализ воды.

Проверьте, чтобы ваши цифры были не выше предельно допустимых, а гораздо ниже. Существует еще и бактериальный анализ воды, который полезно сделать, если этой водой не пользуются соседи и отзывы получить не от кого.

Способы для самостоятельного бурения

Чтобы пробурить скважину на воду на даче, приусадебном участке, сельском подворье, необходимо учитывать, что есть три диапазона глубин, на которых залегают водоносные пласты:

  1. Абиссинский колодец. До воды придется бурить от полутора до 10 метров.
  2. На песок. Чтобы сделать скважину такого типа, нужно проколоть грунт до отметки в диапазоне от 12 до 50 м.
  3. Артезианский источник. 100-350 метров. Самая глубокая скважина, но с самой чистой водой, пригодной для питья.

При этом каждый раз используется отдельный вид буровых установок. Определяющим фактором является выбранный способ производства буровых работ.

Ударно-канатный

При таком бурении скважин на воду технология процесса предполагает поднятие трубы с тремя резцами на высоту. После этого, будучи утяжеленной грузом, она опускается, и под собственным весом дробит породу. Еще одним устройством, необходимым для извлечения раздробленного грунта, является желонка. Все перечисленное можно купить или изготовить собственными руками.

Но перед тем как пробурить скважину своими руками придется воспользоваться садовым или рыбацким буром, чтобы сделать первичное углубление. Также потребуется тренога из металлопрофиля, трос и система блоков. Поднимать ударник можно ручной или автоматизированной лебедкой. Применение электродвигателя ускорит процесс.

Шнековый

Такая технология бурения скважин под воду предполагает использование бура, который представляет собой стержень с винтовой лопастью. В качестве первого элемента используют трубу диаметром 10 см. На нее наваривают лопасть, наружные грани которой формируют диаметр 20 см. Чтобы изготовить один виток используют круг из листового металла.

От цента по радиусу делается разрез, а по оси вырезается отверстие, равное диаметру трубы. Конструкция «разводится» так, чтобы образовался винт, который нужно приварить. Чтобы пробурить скважину на даче своими руками с помощью шнека, необходимо устройство, которое будет служить приводом.

Это может быть металлическая рукоять. Главное, чтобы ее можно было отсоединить. По мере заглубления бура в грунт его наращивают, добавляя очередную секцию. Крепление сварочное, надежное, чтобы в процессе работ элементы не рассоединились. После окончания процедуры вся конструкция вынимается, а в шахту опускаются обсадные трубы.

Роторный

Такое бурение скважины на даче – не самый дешевый вариант, но самый эффективный. Суть метода в совмещении двух технологий (ударной и шнековой). Главным элементом, принимающим нагрузку, является коронка, которая закрепляется на трубе. По мере ее погружения в грунт добавляются секции.

Перед тем, как сделать скважину, необходимо позаботиться о подаче воды внутрь бура. Это позволит размягчить грунт, что позволит продлить срок службы коронки. Данный способ ускорит процесс бурения. Также понадобится специальная установка, которая будет вращать, поднимать и опускать бур с коронкой.

Прокол

Это отдельная технология, которая позволяет пронизывать грунт горизонтально. Это необходимо для прокладки трубопровода, кабелей и прочих коммуникативных систем под дорогами, строениями, в местах, где рыть траншею нельзя. По свое сути это шнековый способ, но применяется он для бурения по горизонтали.

Роется котлован, устанавливается установка, начинается процесс бурения с периодической выборкой породы из котлована. Если воду на даче можно получить из скважины, отделенной препятствием, делается прокол, закладывается горизонтальная обсадная труба, протягивается трубопровод. Все можно сделать собственными руками.

Инструкция по установке скважины

Бурение скважин самостоятельно требует усилий и труда. Инструкция по бурению скважин:

  • Вы должны выбрать подходящее место. Желательно по ближе к дому. Также, место должно иметь хотя бы 4 метра в длину и ширину, дабы вам было удобно провести работу.
  • Выбираем необходимый инструмент для бурения, к таким относятся: бур-долото, бур-ложка, шнек, ударно-канатная конструкция. Приступаем к работе, пробуриваем скважину, используя вышеописанные методы.
  • Установка труб и насосов. Засыпаем дно скважины песком или мелкой щебёнкой. Оно должно быть очищено желонкой. Готовим первую трубу заранее, ибо опускать её придётся сразу после завершения бурения, иначе стенки шурфа рассыпятся. Высверливаем отверстия в нижней части трубы, примерно на высоту 15-ти сантиметров о края. Это помогает ей «впитать» больше воды. На торец прикрепляется сетка фильтрации.
  • Одного колена сто процентов не хватит, его длина достигает 2 – 2,5 метров. Монтаж и обслуживание, станет трудным с трубами больших размеров. Поэтому, они свинчиваются и соединяются по резьбе. Нижняя должна упираться в самый низ шурфа. После монтажа труб во внутрь их опустите насос.
  • Монтаж кессона и оборудования. Оголовок скважины должен быть обязательно укрытым, утеплённым. В кессоне вы ставите оборудование уже на своё усмотрение. На практике всё монтируем в камере, что более компактно, упрощённо в обслуживание и ремонте.

Фильтрация воды из скважины

Процесс бурения можно считать оконченным только после выполнения регламента завершающего этапа. Здесь надо будет позаботиться о защите обсадной трубы специальным оголовком. Пространство между обсадной трубой и грунтом заполняем жидкой глиной, это предотвратит попадание бактерий, защитим ее от атмосферных осадков и промерзания. И конечно же, оборудуем водоподающую трубу фильтрами. В системе водоподготовки воды из скважины используется фильтры грубой и тонкой очистки по выбору:

  • Сетчатые фильтры. В таком фильтре посторонние частицы задерживаются сеточкой. Она пропускает воду и задерживает на поверхности сетки все лишнее. Периодически сеточку нужно очищать, это не трудно, если знать, как. Просто разбираем фильтр, убираем грязь с сетки, ставим ее на место и собираем фильтр.
  • Дисковые фильтры. В них все постороннее улавливается пакет дисков из синтетической ткани. Эффективность дискового фильтра в сравнении с сеточным выше, промыть диски при чистке тоже проще, разбирается он точно так же, как и сеточный, понять, как несложно, достаточно взять фильтр в руки.
  • Катриджные фильтры — это фильтры тонкой очистки в отличие от сеточного и дискового. Такой фильтр работает уже не только против механических взвесей в воде, но и борется с ее бактериальным загрязнением, меняет ее химическую природу, удаляя, например, хлор и другие вредные вещества. Очищают воду в таких фильтрах сменные катриджи, через которые проходит вода. Заполнение катриджей справляется с задачей глубокой очистки воды, разница между ними в свойствах избирательности к разным загрязнителям воды. Катриджи требуют периодической замены. И эту работу при желании можно выполнить самому. Вместе с катриджным фильтром идет специальный ключ, которым и выкручиваем колбу, в которой находится катридж. В стандартном фильтре их три. Удаляем из колбы катридж, моем колбу, вставляем другой и собираем обратно, не об уплотнительной прокладке в соединении колбы и корпуса фильтра. Так поочередно меняем все три катриджа. Смотрим, нет ли пропусков воды, при необходимости подтягиваем, все, фильтр снова, как новый.
  • Напорные фильтры. Самые технически сложные из всех их видов, которые нашли применение в быту, хотя еще недавно работали только в сложных химических производствах. Этот фильтр уже стационарная установка со сложной автоматикой, где вода под напором и с подачей воздуха очищается специальными заполнителями до предельно чистой. Это устройство требует обслуживания только подготовленными специалистами, но периодичность регламентного обслуживания велика, раз в несколько лет.

Напоминаем, что перед тем, как обслуживать фильтр, обязательно отключите воду в системе и сбросьте в ней давление, открыв кран любого сантехнического прибора. Если говорить о фильтрах, и не только о напорных, то установку и обслуживание любых фильтров, даже сеточных, надежнее поручать специалистам, ведь никто не хочет, чтобы вода из скважины превратила дом в бассейн

Что нужно сделать после обсадки

Следующий шаг после обсадки скважины — закрепление оголовка и кофра наверху обсадной трубы. Кофр предназначен для теплоизолирования, а оголовок создает нужное давление и закрывает скважину. Оголовок располагают не выше уровня промерзания, чтобы вода в скважине не замерзала. Узнать уровень промерзания можно из «Пособия по проектированию оснований зданий и сооружений».

Обустройство — это еще не конец работы, поскольку для полноценной подачи воды нужна еще система водоочистки, подвод водопровода в дом. Желательна также автоматическая система водоподачи, тогда процесс пользования будет как в квартирах. Кроме того, необходимо облагородить на участке саму скважину.

Типы насосов. Установка

Существует множество разновидностей насосов, рассмотрим наиболее часто употребляемые насосы в скважинах для воды:

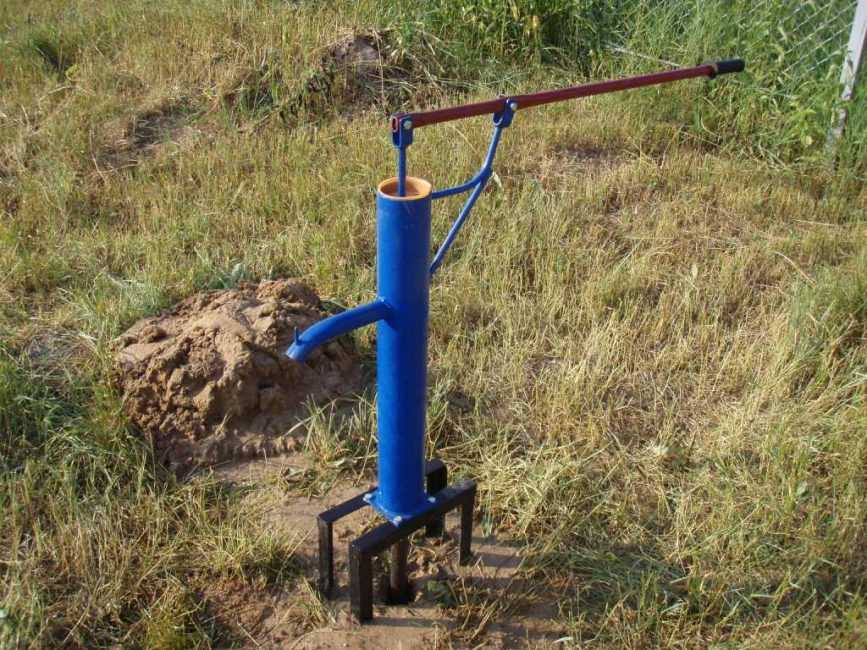

  • Есть две разновидности – ручной и электрический. Кстати, хорошо бы было иметь оба типа (для резерва, в случае отключения электричества)
  • Электрический насос устанавливается в самом начале скважины
  • Если насос установлен на поверхности, то выкачка подземных вод возможна с глубины лишь до 9 м

Схема обвязки поверхностного насоса

  • В случае залегания воды на глубине 10 – 12 метров, делают приямок и погружают насос в приямок.
  • Такой подход даст возможность осуществлять забор воды с глубины 11 – 12 метров.
  • Чтобы выкачивать воду из более глубоких слоев, нужен насос погружного типа.

Такой насос погружают в скважину, он выдавливает воду наружу под давлением

Перед тем, как ввести скважину в эксплуатацию, возьмите пробы воды на анализ

При включении электрического насоса, в корпус должна быть залита вода, только после этого электродвигатель включают, открывают вентиль для подачи воды в водопроводную систему.

Фильтр для воды на дачу: проточный, магистральный и другие фильтры (Фото & Видео) +Отзывы

Какие имеются типы скважин на воду

Итак:

  • Абиссинский (трубчатый) колодец строится глубиной 8 — 12 метров. От обычного колодца он отличается тем, что верховодка не попадает в питьевую воду. Сюда также не проникает грязь, пыль и разные чужеродные элементы.
  • На песок скважина заглубляется от 15 до 30 метров с использованием шнекового способа. В этом случае устройство скважины на воду имеет вид трубы, на конце конструкции расположен участок с перфорацией.
    Он обмотан металлической сеткой, изготовленной из нержавеющей стали. Фильтр (перфорированный участок трубы) монтируется в крупнофракционных песках с примесью гальки.
    В небольшом загородном доме или даче потребность воды позволяет покрыть дебит скважины на песок с двумя точками водозабора. Подобные сооружения служат не более 5 лет при эксплуатации периодами и до 15 лет – при постоянной нагрузке.
    Промывку проводят после заиливания или рядом бурят новый ствол.
  • От 15 до 200 метров, что зависит от залегания известняка, бурится артезианская. Ее сооружение позволяет обеспечить водой от одного до нескольких загородных домов.
    Срок эксплуатации до 50 лет. Скважина делается глубиной, которая зависит от места, где располагается водоносный горизонт.
Рейтинг
( Пока оценок нет )
Понравилась статья? Поделиться с друзьями:
Сам Себе Строитель
Добавить комментарий

Adblock
detector
