Инфракрасный теплый пол под ламинат: какой выбрать ламинат и монтаж инфракрасного теплого пола

Здесь вы найдете все, что нужно знать про Инфракрасный теплый пол под ламинат! Как выбрать, пошаговая инструкция по укладке, советы, фото + видео.

Как делается кабельный тёплый пол под ламинат или линолеум

Безопасно ли укладывать электрический тёплый пол под ламинат или линолеум? Этот вопрос действительно оправдан, особенно, если учесть, что некоторые виды напольных покрытий нельзя нагревать свыше определенной температуры, так как с поверхности начинают испаряться вредные и токсичные вещества.

Можно ли класть кабельные полы под ламинат и линолеум

Чтобы определить, можно ли укладывать тёплые электрические полы под ламинат, следует руководствоваться рекомендациями производителей напольных покрытий. Современные методы изготовления ламинированной доски позволяют её монтаж сверху электрических систем отопления, но с определенными ограничениями.

  1. Класс выбираемого ламината не ниже 32 и 33.

Тёплые электрические полы под линолеум, можно укладывать, но также с определенными ограничениями. Чтобы определить целесообразность применения понравившегося покрытия, необходимо учесть следующее:

  1. Тип линолеума – по своей основе различают натуральный, ПВХ, глифталевый и резиновый материал.

Требования к подбору линолеума следующие:

  1. Высокая теплоотдача. Не подходит материал с теплоизоляционной основой, так как это приводит к перегреву кабеля и сокращению сроков эксплуатации полов.

Какой кабельный пол лучше выбрать

Подбирая подходящую систему отопления, следует обращать внимание на определенные технические характеристики и особенности эксплуатации. Нагревательные электрические маты для тёплого пола – оптимальное решение под ламинат

Преимущества системы на матах, это небольшая толщина используемого кабеля, что позволяет выполнить укладку без заливки стяжки. Небольшие перепады основания скроет подложка под покрытие.

Нагревательные электрические маты для тёплого пола – оптимальное решение под ламинат. Преимущества системы на матах, это небольшая толщина используемого кабеля, что позволяет выполнить укладку без заливки стяжки. Небольшие перепады основания скроет подложка под покрытие.

Электрические нагревательные маты не предназначены для укладки под линолеум. Напольное покрытие чувствительно к любым перепадам на поверхности основания. Преимуществом матов является то, что достаточно легко выполнить монтаж своими руками.

Технология укладки теплого пола кабелем позволяет получить идеально ровное основание, необходимое для дальнейшего монтажа как ламината, так и линолеума.

Саморегулирующийся кабель, является оптимальным решением, для укладки под линолеум.

Как правильно уложить электрический пол

Укладка кабельного теплого пола под ламинат или линолеум осуществляется следующим образом:

  1. Подготавливается основание – выравниваются полы, наносится гидроизоляция.

Сухой вариант имеет определенные преимущества, связанные со скоростью проведения монтажных работ. Укладывать провод можно уже на следующий день после изготовления сухой стяжки.

Мокрый способ изготовления стяжки для укладки кабельного пола требует больше времени, но пользуется популярностью, благодаря простоте выполнения работ.

Вдоль стен необходимо ставить компенсационный зазор от 0,5 до 1 см. Ламинат и линолеум перед монтажом необходимо занести в помещение, раскатать и оставить на сутки.

Какой ламинат и линолеум можно использовать

Помимо вышеперечисленных советов по выбору подходящего линолеума и ламината, при выборе напольного покрытия потребуется учесть еще несколько важных моментов:

Оптимальная толщина ламината. Чтобы избежать растрескивания и одновременно предотвратить перегрев пола, лучше всего выбрать покрытие с толщиной 6-8 мм.

При выборе следует учитывать, что укладка ламината на проводной тёплый пол осуществляется с обязательным использованием подложки. Укладывать пробку запрещается.

Категорически запрещается использовать утепленные и однослойные линолеумы.

Электрические теплые полы подходят под любой тип напольного покрытия. Но при монтаже и последующей эксплуатации, необходимо строгое соблюдение инструкций производителя.

Расчет мощности и температуры тёплого водяного пола

Калькулятора выбора мощности отопительного котла

Калькулятор расчета количества секций радиаторов

Калькулятор расчета метража трубы теплого водяного пола

Расчет теплопотерь и производительности котла

Расчет стоимости отопления в зависимости от типа топлива

Калькулятор расчет объема расширительного бака

Калькулятор расчета отопления ПЛЭН и электрокотлом

Расходы на отопление котлом и тепловым насосом

Подготовительные и изоляционные работы

Шаг 1. Очистка основания. Проведение очистительных работ с целью ликвидации загрязнений и мусора. Рекомендуется задействовать пылесосное оборудование.

Шаг 2. Замеры. Необходимо замерить габариты помещения и сделать расчет материала. Укладывать ИК-пленку внахлест нельзя. Поэтому, если в силу размеров комнаты определенное количество цельных полос уложить не получается, то предусматривается возможность создания небольших зазоров между ними.

Шаг 3. Монтаж теплоотражающей подложки. Инфракрасный теплый пол под ламинат при укладке подразумевает использование специальной подложки с теплоотражающими свойствами. Застилается такой материал по всей площади помещения. В случае несоответствия размеров его можно укоротить.

Шаг 4. Обработка стыков подложки. Стыки теплоотражающего материала надо проклеить монтажной клейкой лентой с наружной стороны.

Шаг 5. Подготовка отопительной пленки. ИК-пленку нарезать, руководствуясь размерами помещения. Делать надрезы можно только по участкам, которые окрашены в белый цвет.

Шаг 6. Укладка пленки. Нагревательная пленка размещается на полу по всей комнате, если она освобождена от громоздкой мебели. Если таковая имеется, укладку следует производить в свободных местах.

Шаг 7. Изоляция шин. Шины из меди в местах разрезов пленки следует изолировать электротехнической клейкой лентой, перекручивая ее через место среза

Очень важно при этом, чтобы под ленту не попал воздух

Шаг 8. Обработка заземляющей шины. Шину, которая, как правило, располагается в центральной части отопительного полотна, необходимо отогнуть с двух сторон. При этом срезы задеваться не должны, собственно говоря, так же, как и оставшиеся белые участки.

Шаг 9. Изоляция пленки на том участке, который освобожден от заземляющей шины из меди. Используется электротехническая клейкая лента. Приклеивать ее нужно так, чтобы оставался загиб на изнаночную сторону.

Шаг 10. Изоляция срезов ИК-пленки скотчем, который наклеивается на ½ ширины и перегибается через срез.

Как правильно обогревать деревянные полы

Существует несколько нюансов, связанных с эксплуатацией подогреваемых деревянных полов.

Прежде всего, нужно понять, что к таковым не будут относиться старые советские полы из досок, стоящие на лагах, которые, в свою очередь, лежат поверх бетона. Тут и говорить не о чем – нужно демонтировать старый пол и залить сверху новую стяжку. Да, вам понадобится на это время и дополнительные вливания денежных средств, но вы получите хорошее ровное покрытие, которое не будет скрипеть, а прогрев пола станет более эффективным.

Сухой теплый пол на деревянном основании

  • Если само перекрытие сделано из дерева, то перегружать его не стоит. В этом случае рекомендуется установка «сухого теплого пола». Речь идет о модульных и реечных системах, при помощи которых на полу формируются углубленные каналы для прокладки труб. Кстати, внутри такого основания может находиться и электрический греющий кабель.
  • Такие системы делаются из разных материалов. Предназначаются они для укладки на лаги или жесткое ровное основание. Внутри нарезаны борозды, либо же они формируются самим материалом. Размеры и форма модулей подбираются согласно задуманному рисунку.

Таблица. Разные варианты оснований под водяной пол на деревянное перекрытие.

Фанера

Формировать каналы можно из фанеры. У пользователя есть возможность приобрести готовые модули или вырезать фрезером каналы самостоятельно. Это же можно провернуть и с деревом.

Пенополистирольная подложка

Этот вариант подложки крайне эффективный, так как пенополистирол является хорошим теплоизолятором. Он плотный, но этого недостаточно для монтажа на лаги, поэтому снизу настилаются фанера или доски. Поверхность материала разбита на ячейки, в которые трубы просто вставляются. При необходимости разворота трассы, делаются дополнительные вырезы канцелярским ножом.

ПВХ основа

Очень удобны в использовании ПВХ маты. Они имеют множество выступов, между которыми в любом удобном порядке прокладываются трубы. Система эта очень прочная, так что напольные покрытия укладываются прямо сверху. Поверх нее можно сделать тонкий слой наливного пола.

ОСП панели

В отличие от фанеры, ОСП не боится влаги, поэтому применение этого материала именно с водяными полами более оправдано. Принцип устройства конструкции ничем не отличается. Материал нужно брать такой толщины, чтобы утопленные в них трубы не касались напольного покрытия. Это позволит увеличить их срок службы. Сюда же можно отнести и ДСП – принцип тот же самый, но материал также чувствителен к воздействию воды, как и фанера.

Деревянное реечное основание

Формировать каналы можно и из дерева. Используются для этого целые доски или небольшие рейки, как показано на фотографии. Такое решение не будет стоить больших денег, оно надежно и быстро монтируется. Поверх потребуется установить прочные листовые материалы.

Гипсоволокно

Нарезать каналы можно и из гипсоволокна. Этот материал достаточно прочный, чтобы нести нагрузки от хождения, легко обрабатывается и не боится воды. Сверху можно сделать и настил, и стяжку.

Экструдированный пенополистирол

Модульные системы из пенополистирола являются прекрасным основанием. На них можно сделать стяжку, или уложить прямо сверху ламинат. Материал очень жесткий, поэтому без просадок будет справляться с нагрузками.

Металлическая рулонная фольга для лучшей передачи тепла

Металл является хорошим проводником тепла. Прогревается он быстро и равномерно, что способствует лучшему нагреву напольного покрытия. Если установить его на слой вспененного или прочего утеплителя, получится эффективная теплоотражаающая поверхность, которая будет перенаправлять всю энергию нагрева в сторону помещения. Это и подложку заставит постепенно набрать температуру и ламинат, на нее уложенный.

Разновидности и достоинства пленочных инфракрасных полов

Инфракрасные пленочные теплые полы становятся все более востребованными среди покупателей, поскольку их излучение не является губительным для деликатных деревянных покрытий, таких как ламинат, паркет или паркетная доска.

Выделяют следующие разновидности пленочного инфракрасного пола:

  1. Биметаллический. Представляет собой полиуретановую пленку с вмонтированным в нее двухслойным нагревательным элементом. Его верхний слой состоит из сплава меди и добавок, а нижний слой – из алюминиевого сплава с добавками.
  2. Углеродный. Двухслойная лавсановая пленка служит в качестве резистивного компонента, в котором нагревательные элементы соединены последовательно и параллельно.

Назовем ряд несомненных преимуществ инфракрасного пленочного пола:

  • скорость и удобство укладки – потребуется порядка 2 часов, прежде чем укладка теплого пола под ламинат будет завершена;
  • высота комнаты не уменьшится из-за повышения уровня пола, ведь толщина пленки составляет всего 3 мм;
  • пленочный теплый пол отличается высоким уровнем надежности;
  • отсутствие необходимости в дополнительных работах по заливке стяжки, поскольку пленочный инфракрасный теплый пол можно стелить непосредственно под ламинат, линолеум или ковровое покрытие (прочитайте: «Как уложить инфракрасный теплый пол под линолеум»);
  • не сушит воздух в помещении, поэтому влажность воздуха от обогрева не меняется;
  • оказывает антиаллергическое воздействие на человеческий организм;
  • экономно расходует электроэнергию – на 20 % меньше, чем иные разновидности теплых полов;
  • может быть демонтирован и перемещен на новое место жительства;
  • обладает эффектом ионизации воздуха.

В каких местах лучше всего использовать систему

Первоначально надо разобраться в том, из каких элементов состоит система. В нее входят следующие компоненты:

  • электрическая проводка;
  • непосредственная инфракрасная пленка, причем ее должно быть достаточно для выполнения работы в конкретном помещении;
  • датчики температуры;
  • зажимы для крепления;
  • регулятор температуры, позволяющий владельцу помещения самостоятельно управлять процессом обогрева;
  • изоляция.

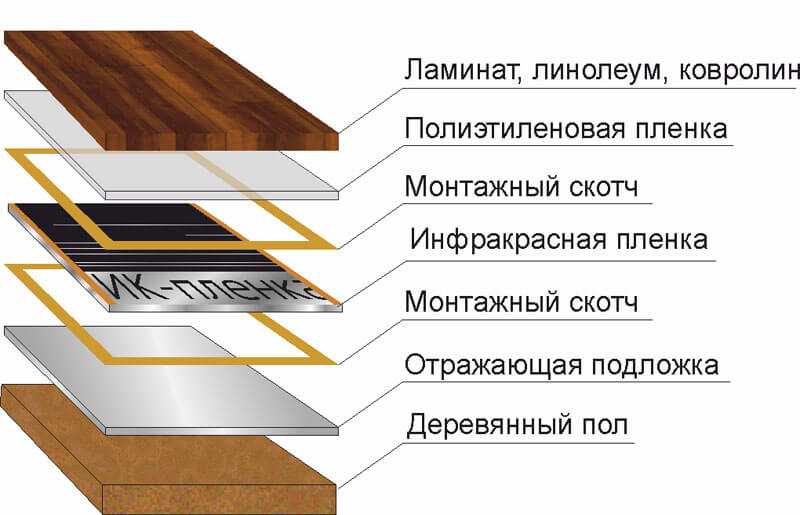

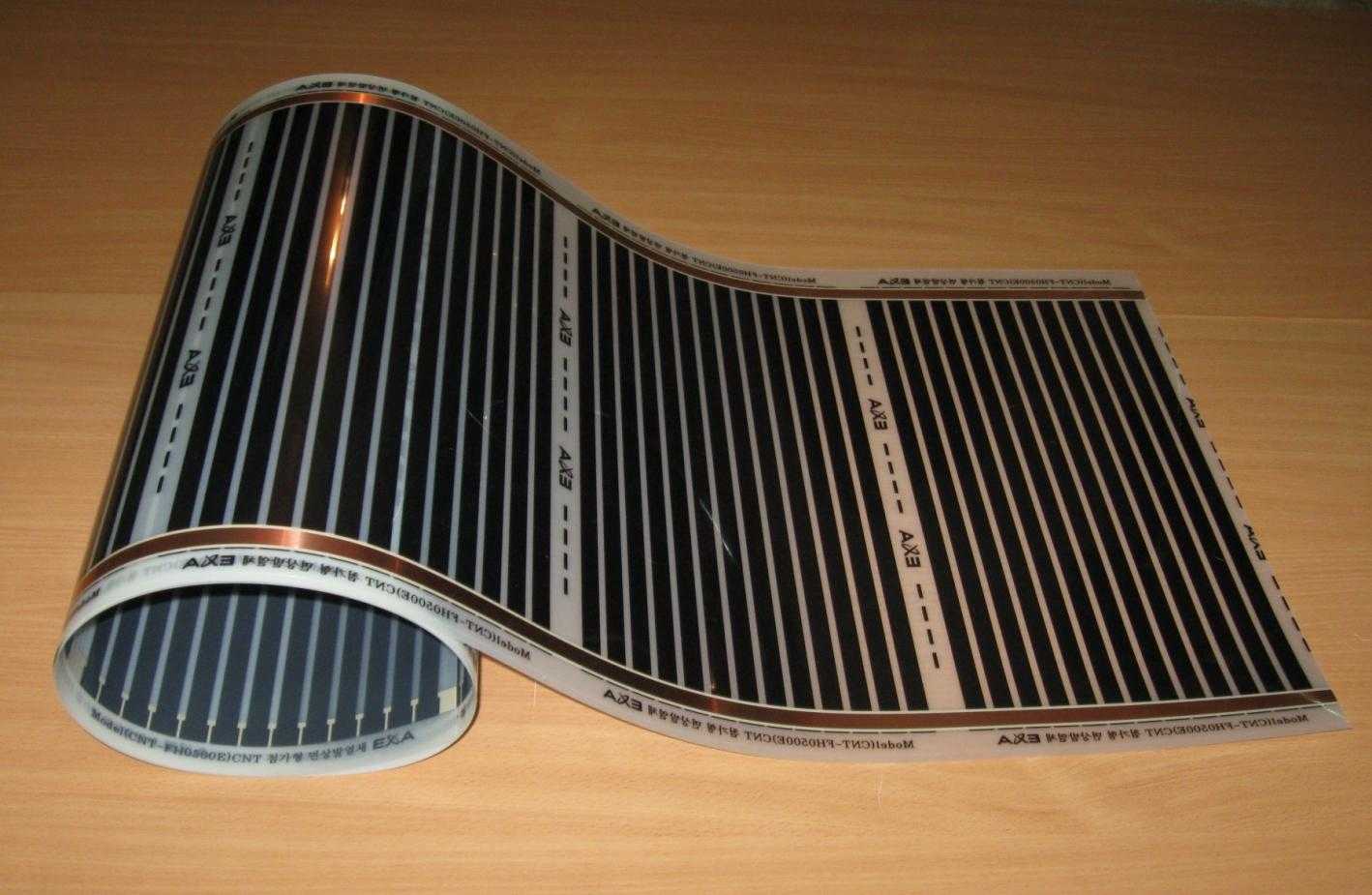

Состав инфракрасного полаПленка для инфракрасного пола

Использовать инфракрасный пол под ламинат можно в разных помещениях. Нередко он формируется непосредственно по всей квартире. Оптимальным считается его использование на кухне или в другом помещении, в котором не планируется пользоваться коврами.

При планировании расположения пленки учитываются следующие моменты:

  • нельзя выполнять работу во влажном помещении, поскольку инфракрасная пленка прослужит долго и в соответствии со своим назначением исключительно в сухой комнате;
  • допускается скручивать рулоны, но нельзя создавать перегибы, которые приводят к быстрой порче изделия;
  • нельзя, чтобы пленка располагалась рядом с разными нагревательными приборами или камином.

Сам монтаж инфракрасных теплых полов под ламинат считается понятной и несложной работой, поэтому нередко собственники жилой недвижимости предпочитают осуществлять его своими силами.Схема монтажа инфракрасного теплого пола

Технология создания

Укладывать инфракрасный теплый пол под ламинат очень просто. С этой процедурой справится любой хозяин.


Монтаж системы отопления

Как отмечает инструкция, монтаж ИК-системы отопления предусматривает осуществление следующих этапов:

Подготовка основания;
Укладка гидроизоляции;
Укладка теплоизоляции;
Монтаж нагревательных панелей;
Подключение проводов;
Подключение терморегулятора.

Подготовка основания

Главными требованиями к основанию является чистота и сухость. Конечно, оно также должно быть ровным. Укладывать плёночный инфракрасный пол можно на любую поверхность. Подходит даже деревянный настил.


Деревянный настил

Конечно, он должен находиться в отличном состоянии и не прогибаться. В противном случае отзывы будут плохими. С основания не должны торчать гвозди, шурупы или любые острые элементы. Подготовка чернового покрытия начинается с ликвидации выступающих острых предметов.


Ликвидация выступающих острых предметов

Далее она переходит в выравнивание поверхности и очистку. Если есть необходимость, основу сушат. Об этом отмечают в различных видео, которые собирают интересные отзывы.

Гидроизоляция, теплоизоляция

Гидроизоляцияпредусматривает монтаж полиэтиленовой пленки на чистое, высушенное основание. Ее расстилают по всему полу. Стыки листов склеивают скотчем.


Теплоизоляционный материал

Оптимальная толщина теплоизоляции — 3 мм. Каждый лист материала нужно закреплять строительным скотчем. Утеплитель укладывают так, чтобы лавсан оказался наверху.

Размещение нагревательной пленки

Монтаж нагревательных полос выполняется с соблюдением определенных требований. Так, края листов не должны ложиться друг на друга. Каждый лист укладывают вдоль комнаты. Благодаря этому уменьшается количество мест подключения кабелей. Также сокращается время работы. Наибольшая длина одной панели – 10 м.


Монтаж нагревательных полос

Инфракрасный тёплый пол под ламинат укладывают так, чтобы между ним и стенами было 20-сантиметровое пространство. Согласно видео многих производителей плёночный пол должен находиться на расстоянии 5 см от любого электрического кабеля, а также на расстоянии 20 см от другого нагревательного предмета (горячей трубы, батареи).

Укладка под тяжелую мебель является непозволительной. Когда пленочный пол, который собирает различные отзывы, должен быть основным источником тепла, им покрывают более 70% основания. При этом мощность одного квадратного метра должна превышать 150 Вт.

Производители выпускают одно- и двухстороннюю пленку. Укладка первой делается так, чтобы усиленная сторона была внизу. Во втором случае нет значения, как стелить панель. Есть еще одно требование: медные стороны контактов должны находиться внизу.


Медные стороны контактов должны находиться внизу

Разрезать панели можно в тех местах, которые являются прозрачными.

Их разрезают в любом месте. Такая особенность нравится многим людям. Поэтому они оставляют положительные отзывы.


Разрезать панели

Размещенные панели нужно прикрепить к основанию. Для этого используют скотч, скобы или дюбели. Последние два элемента не должны пересекать токопроводящие части. Для них производители делают специальные прозрачные места. Запрещено ставить крепежные элементы возле любого токопроводящего участка ближе, чем 6 мм.

Подключение панелей

Когда монтаж разрезанных панелей завершился, к ним подключают контактные клеммы. Процедура проста: на краю медной ленты делают дырку, между двух пленок вставляется клемма, которая потом фиксируется заклепкой. Последнюю нужно развальцевать, используя специальный инструмент – заклёпочник. Далее происходит изоляция битумной изолентой. Изолируют также перерезанную медную ленту во всех местах, где не установлены клеммы.


Монтаж разрезанных панелей

Все клеммные контакты соединяют с двумя общими кабелями. Каждый правый контакт подключают к одному кабелю, каждый левый – ко второму. Часто этот процесс демонстрируют в видео.

Подключение к терморегулятору

  • Размещения термодатчика и его подключения;
  • Подключения двух кабелей от пленок.

Датчик температуры всегда прячут под пленкой. Он должен размещаться в 15-20 см от края панели.


Датчик температуры прячут под плёнкой

Далее подключают его кабель и нагревательные элементы к регулятору температуры.


Подключают кабель и нагревательные элементы к терморегулятору

Проверяют сопротивление системы и испытывают ее работу. Когда все хорошо, инфракрасный теплый пол под ламинат считается сделанным и происходит монтаж ламината согласно процедуре, которую подают различные видео.

Все ли системы теплых полов подходят под ламинированное покрытие

Если брать в целом, то под такой материал подойдут все виды обогрева. Но есть нюансы, касающиеся выбора материалов, соблюдения инструкций по укладке и эксплуатации. У каждого из вариантов есть свои особенности.

Водяной

Ламинат – весьма требовательное напольное покрытие, которое плохо переносит резкие перепады температур и постоянный перегрев. Поэтому водяная система обогрева будет актуальной только с автономным отоплением, ведь при централизированном владелец не сможет контролировать температурные режимы.

Система водяного обогрева

Водяной теплый пол устанавливается на хорошо утепленное основание, иначе будут слишком большие теплопотери. Для утепления используются разные материалы, удобнее всего брать специальные маты с выступами, которые помогают укладки трубы в форме улитки или спирали. Поверх утепления с трубами обязательна бетонная стяжка с толщиной не меньше 30 мм. Поверх нее уже можно укладывать подложку и финишный слой в виде ламината.

Электрический с греющим кабелем

Вариант кабельного типа универсален, его можно использовать в разных помещениях. Дополнительно система оснащается функцией контроля температур, владелец сможет контролировать обогрев и выставлять его таким образом, чтобы покрытие не повредилось

Нагревательный кабель в готовых рулонах

Как и в случае с водяным контуром, сначала нужно стелить утеплитель. Можно использовать материалы с фольгированным покрытием, которые будут отражать тепло от основания. Также крепят специальные профиля, по которым будет фиксироваться электрический кабель. Между его петлями максимально допустимое расстояние составляет 30 см, при его соблюдении получается равномерный прогрев. Поверх закрепленного кабеля заливается стяжка, монтируется подкладка.

Важно правильно сделать стяжку. Она должна выровнять поверхность, покрыть провода, но не блокировать проход тепла

Оптимальной считают толщину стяжки до 30 мм. Если она толще, то расходы на прогрев значительно увеличатся.

Нанесение цементно-песчаного раствора

Инфракрасный

Технология инфракрасного обогрева пола хорошо сочетается с финишным покрытием в виде ламината. При обустройстве можно все сделать без заливки стяжки, также нет необходимости в монтаже толстого утеплителя, хватит даже тонкого пенополиэтилена. При работе системы покрытие быстро нагревается до заданной температуры, после этого инфракрасное излучение «идет» дальше, нагревая другие предметы. Часто пленочный обогрев используют как самостоятельную систему отопления.

ИК пленка легко поддается порезке

В качестве подложки тоже можно использовать тонкие пленочные варианты. Интенсивность работы системы после установки можно регулировать, задавая любые температурные режимы.

Водяной теплый пол

Источником тепла в таких системах является жидкий теплоноситель в виде воды или специальных составов типа антифриза. Нагрев теплоносителя производится в котлах различной конструкции, регулировка температуры осуществляется в смесительно узле на основании показаний датчиков температуры, устанавливаемых на обратном потоке жидкости. Возможен ручной или автоматический режим регулировки.

Нагрев финишного покрытия в системе водяного пола производится через посредство бетонной стяжки толщиной приблизительно 50 мм. Для укладки трубы под греющую стяжку применяются специальные пластиковые подложки с шипами, которые позволяют закреплять витки регистра на нужном расстоянии друг от друга, если применяются бесстыковые пластиковые трубы. А это мы вам настоятельно рекомендуем. Срок службы труб из металлопластика составляет 50 лет, а это уже больше, чем у стальных. Но в системах ГВС и ХВС важны не столько сами трубы, но соединения. При протечках в стяжке ремонт системы возможен только с разрушением стяжки.

Для большей прочности греющей стяжки применяется армирование дорожной сеткой с ячеей размерами 50 х 50 или 100 х 100 мм.

Внимание! Перед заливкой греющей стяжки по периметру стен нужно наклеить демпферную ленту толщиной 10 – 15 мм для компенсации температурных деформаций стяжки при нагреве. Перед началом бетонирования систему следует заполнить водой и в пробном режиме проверить ее работоспособность и отсутствие протечек

При необходимости – устранить неполадки, после чего начинать бетонирование

Перед началом бетонирования систему следует заполнить водой и в пробном режиме проверить ее работоспособность и отсутствие протечек. При необходимости – устранить неполадки, после чего начинать бетонирование.

Для предотвращения растрескивания стяжки в состав бетона нужно ввести армирующую добавку в виде фибрового волокна. Марка бетона не ниже М300. Время сушки стяжки составляет 28 дней.

Бетонирование производится по маякам с тщательным выравниванием поверхности

Особое внимание следует уделить сплошности бетонного слоя, не допуская образования воздушных пузырей

Для ускорения процесса строительства можно применить способ укладки полусухой стяжки, полная готовность для продолжения работ при этом сокращается до 7 дней. Но для выполнения этой работы следует воспользоваться услугами наемных специалистов.

Подготавливая поверхность под настилку ламината, необходимо произвести тщательную затирку для выравнивания поверхности.

Регулировка режима нагрева производится через смесительный узел. При этом нужно учитывать, что установка режима на постоянные показатели производится только для основного отопительного оборудования в зависимости от погодных условий.

Для контуров теплого пола устанавливается автоматическая регулировка с контролем температуры обратки. При этом руководствуются реальной температурой поверхности пола на основании показания датчиков, установленных в каждом помещении.

Система радиаторного отопления работает на самотечном принципе и может быть выполнена в едином контуре для всего здания.

Нужно учитывать, что обе схемы обогрева жилища взаимосвязаны, поэтому при сезонном запуске следует начинать с минимальных режимов, постепенно выводя на комфортный температурный уровень. Такая работа может занять до 10 – 15 дней.

Для обеспечения непрерывного обогрева жилища применяют установку нескольких котлов, соединяемых последовательно через байпасы, работающих на разных типах топлива:

  • электрические;
  • газовые;
  • индукционные;
  • твердотопливные.

Для надежного отопления устанавливают минимум два котла.

Какой выбрать теплый пол для своего жилища решать его хозяину, и мы надеемся, что приведенная информация будет полезна

Обратите внимание, что электрический теплый пол, укладываемый под стяжку, при выходе из строя потребует на восстановление капитальных затрат, чего не скажешь об индукционном

Укладка теплого пола под ламинат без стяжки в самом крайнем случае потребует демонтажа финишного покрытия, которое легко восстанавливается после устранения повреждений. Успехов вам!

голоса

Рейтинг статьи

Рекомендации по монтажу пленочного теплого пола

Работы по укладке пленочного теплого пола желательно проводить при относительной влажности не более 60 % и плюсовой температуре.

Обязательно следует убедиться, что проведена изоляция контактов и мест надреза термопленки, прежде чем подключать ее к электропитанию. Ни в коем случае не следует включать в сеть нагревательную пленку, если она находится в свернутом в рулон состоянии.

Если оказалось повреждено графитовое напыление на термопленке, отверстие должно быть заизолировано с двух сторон.

Производить монтаж пленочного теплого пола под ламинат на влажную поверхность запрещено. В случае попадания на теплый пол воды вследствие затопления, его нужно сразу же отключить от сети, а затем оставить для полного просыхания в естественных условиях.

Схему укладки пленки необходимо сохранить, на всякий случай.

Не следует наступать в обуви на уложенную термопленку.

Термодатчик должен быть установлен свободно, чтобы в случае неисправности его можно было легко заменить.

Рейтинг
( Пока оценок нет )
Понравилась статья? Поделиться с друзьями:
Сам Себе Строитель
Добавить комментарий

Adblock
detector
