Варианты крепления стропил к мауэрлату

Особенности крепления стропил к мауэрлату: расчёт, создание запила, установка. Рекомендации по креплению: жёсткое, нашивкой упорного бруска, скользящий и наслонный методы.

Способы крепления с запилом и без ↑

Сразу отметим, что крепление стропил к мауэрлату без запила используют исключительно в случае скользящего соединения. Для удержания свободно лежащей на мауэрлате нижней кромки стропильных ног, как правило, используют уголки. Очевидно, что подобная фиксация может не выдержать существенных нагрузок, поэтому его рекомендуется использовать преимущественно при перекрытии сравнительно небольших пролетов.

Значительно надежнее считается устройство нижнего узла сопряжения, в котором используется крепеж с запилом, блокирующим зубом. Его выпиливают в стропильной доске. Как правило, он занимает не более четверти балки. Выполнить его можно по-разному:

soedinenie-1
soedinenie-2
soedinenie-3

  • жесткая фиксация, которая работает на сжатие, образованное упором, направленным на внутреннюю сторону опорного бруса;
  • подвижная фиксация, образованная зубом на внешней стороне. Чтобы стропильные ноги не соскальзывали с мурлата, их фиксируют крепежными элементами, которые работают на растяжение, к примеру, скобами либо уголками.
  • запил в стропильном брусе доске порой заменяют упорным бруском, который прибивают к стропильной ноге.

Рекомендуем
Запил рекомендуется выполнять на стропилинах, а не на опорном брусе, чтобы не ослабить или деформировать мауэрлат.

Фиксация мауэрлата с применением проволоки

Перед тем как закрепить мауэрлат к газобетону с помощью стальной проволоки, ее нужно предварительно зафиксировать в толще стены. Сделать это следует во время укладки последних рядов газовых блоков – проволоку располагают под ними.

Техника выполнения монтажа таким способом выглядит так:

  1. За пару рядов до окончания кладки между блоками помещают скрученную из нескольких более тонких проволоку, сечением в 6 мм.
  2. В толще кладки в данном случае будет размещен центральный отрезок проволоки, а концы будут свисать с обеих сторон от кладки. Длину концов делают такой, чтобы их хватило на свободную обкрутку вокруг бруса.
  3. Отрезков проволоки должно быть столько, чтобы хватило для обвязки всех стропильных ног.

Под химическим анкером подразумевается жидкая инжекционная масса, изготовленная на основе полимерной смолы, которая быстро застывает и прочно фиксирует металлические стержни в толще мауэрлата.

Преимуществом данного материала является отсутствие распирающего напряжения, поэтому хрупкий газобетон не разрушается. Если механические анкеры фиксируют детали за счет распирания дюбеля, то клеевой состав химического анкера заполняет поры газобетона и удерживает стержень неподвижно.

Процесс крепления жидких дюбелей выглядит так:

  1. В газоблоке высверливают углубление для анкера. Размер углубления должен быть больше, чем под обычный анкерный болт.
  2. Из ямки удаляют пыль и мусор, например, пылесосом.
  3. В отверстие заливают клеевой состав.
  4. Далее в клей вставляют металлический стержень с резьбой – шпилька М 12-14 или кусок арматуры.
  5. Полная кристаллизация полимерного состава происходит за 1/3 часа, если температура среды выше 20 ℃.
  6. Как только клей застынет, шпилька будет надежно зафиксирована. Примечательно, что такой крепеж прочнее, чем механический.

Предлагаем ознакомиться Как обшить баню снаружи своими руками Установка мауэрлата для крыши на стену из газобетона с помощью жидких дюбелей имеет ряд несомненных преимуществ:

  • Крепление не утрачивает прочности в течение более 50 лет.
  • Благодаря полимерной структуре клея такой способ фиксации широко используется на краях стен, где есть риск раскалывания газоблока.
  • Химический анкер отличается хорошей химической устойчивостью.
  • Даже сырая погода и влажная поверхность стыкуемых элементов не препятствует монтажу данных креплений.
  • Установку мауэрлата крыши на газобетонные блоки можно осуществлять без заливки армопояса, так как надежность крепления химического анкера намного выше, чем у механического.
  • Химический состав анкера идеально сочетается с пористой структурой газоблоков.
  • Для установки жидких дюбелей требуются отверстия меньшей глубины, чем в случае с механическими анкерами – там глубина составляет 2-3 ряда.

Тем не менее, на установленных данным методом анкерах нельзя проводить сварочные работы – перегрев металлического стержня приведет к нарушениям в полимерной структуре материала, от чего он утратит прочность.

Перед тем как закрепить мауэрлат к газобетону с помощью стальной проволоки, ее нужно предварительно зафиксировать в толще стены. Сделать это следует во время укладки последних рядов газовых блоков – проволоку располагают под ними.

Под химическим анкером подразумевается жидкая инжекционная масса, изготовленная на основе полимерной смолы, которая быстро застывает и прочно фиксирует металлические стержни в толще мауэрлата.

Преимуществом данного материала является отсутствие распирающего напряжения, поэтому хрупкий газобетон не разрушается. Если механические анкеры фиксируют детали за счет распирания дюбеля, то клеевой состав химического анкера заполняет поры газобетона и удерживает стержень неподвижно.

Тем не менее, на установленных данным методом анкерах нельзя проводить сварочные работы – перегрев металлического стержня приведет к нарушениям в полимерной структуре материала, от чего он утратит прочность.

Как создается конек стропильной пары своими руками?

Крыша считается довольно сложным элементом, и не все умеют ее правильно конструировать, даже имея опыт при строительстве домов.Конек кровли – это горизонтальное верхнее ребро крыши, которое образуется за счет пересечения ее скатов. Конек также состоит из других элементов, закрепленных к этому ребру.

Изготовление конька крыши своими руками, расчет его высоты – это все необходимо знать при проектировании и строительстве крыши своими руками.

Изготовление уголка, из которого выполняется конек для крыши, производится следующим образом: обрезок цинкового листа укладывается по размеченной линии на твердое основание и выстукивается киянкой пока не получится необходимый профиля. Молоток использовать нельзя, потому что он может повредить цинковый обрезок.

Для двухскатной крыши уголок может быть длиной 2000 миллиметров, шириной 240 – 300 миллиметров.

Способ крепления

Теперь понадобится монтажная пена. Ею нужно запенить область между кровлей и уголком цинкового листа. Раньше для этого использовали специальный раствор.

Конек необходим для:

  • Предотвращения попадания осадков;
  • Вентиляции утепленной кровли.

Установка стропил для двухскатной крыши своими руками

Укладка мауэрлата на стены

Этот элемент крепится на несущей стене по всей ее протяженности. Если речь идет о бревенчатом доме, то мауэрлатом может служить верхний венец. Для зданий из газобетона или кирпича потребуется мауэрлат, равный длине стены. Иногда эту деталь можно укладывать между стропилами.

При недостатке длины материала для мауэрлата можно срастить несколько кусков. При этом края запиливают под 90º и стыкуют с помощью болтов – проволока, нагели или гвозди не годятся.

Есть два способа укладки мауэрлата поверх несущей стены:

  • симметрично по центру;
  • со смещением в нужную сторону.

Монтаж мауэрлата выполняется на предварительно уложенный гидроизоляционный слой из рубероида. Это защитит древесину от гниения.

Стоит ответственно отнестись к процессу крепления мауэрлата, поскольку при сильном ветре он должен выдерживать особенно большую нагрузку.

В качестве креплений для мауэрлата можно использовать такие расходники:

  • Анкера, которые незаменимы для монолитных материалов.
  • Деревянные нагели. Эти детали применяются в домах из бруса и бревен, хотя к ним требуются дополнительные крепления.
  • Скобы.
  • Арматура или специальные шпильки. Такой вариант предпочтителен для построек из пено- или газобетона.
  • Вязальная или стальная проволока – это вспомогательный крепежный элемент, применяемый практически всегда.

Сборка ферм или стропильных пар

Сборка ферм может быть выполнена одним из методов:

  • Брусья для стропил собираются и крепятся прямо на крыше здания. Этот процесс довольно трудоемок, поскольку все замеры, подрезку и сцепку брусьев придется делать на высоте. Однако можно обойтись своими силами, без привлечения техники.
  • Фермы или стропильные пары можно закрепить на земле, а потом готовые элементы поднять на крышу здания. С одной стороны – это упрощает процесс установки стропил, а с другой – из-за большого веса конструкции ее подъем наверх потребует наличия специального оборудования.

Обратите внимание, что начинать сборку стропильных пар стоит только после нанесения разметки. А если заранее изготовить шаблон, для которого взять две доски, равные длине стропил, и соединить их между собой, то тогда все пары получатся абсолютно одинаковыми.

Монтаж стропил

После сборки и подъема на высоту выполняется установка стропил двухскатной крыши деревянного дома. Чтобы зафиксировать их на мауэрлате, в нижней части стропил делают запилы. Первыми устанавливают две фермы с противоположных концов крыши.

После этого между стартовыми парами натягивают веревку, по которой будут выравнивать все остальные стропильные фермы и устанавливать конек.

Теперь можно монтировать оставшиеся пары с соблюдением расчетного шага между ними. В тех случаях, когда сборку пар производят непосредственно на крыше, между двумя торцевыми фермами крепят коньковый прогон. На него впоследствии и производят установку стропил.

Порядок установки половинок стропил согласно мнениям профессионалов может отличаться. Некоторые предпочитают укладывать брусья в шахматном порядке, чтобы не перегружать фундамент и стены в процессе работы. Другие склоняются к последовательной установке пар стропил. Как бы то ни было, стропильные ноги могут нуждаться в подпорках и стойках – все зависит от размеров крыши и формы ферм.

Крепление конька

Конек – это элемент, который образовывается посредством крепления стропил в верхней точке. Как только все детали стропильной системы для двухскатной кровли будут установлены, следует выполнить капитальное закрепление всех элементов конструкции.

Установка обрешетки

Наличие обрешетки является обязательным при строительстве любой крыши. Она не только поддерживает кровельный материал и позволяет его надежно закрепить, но и дает возможность перемещаться по крыше в процессе работы.

Расстояние между отдельными досками выбирают, исходя из типа кровельного материала:

  • мягкая кровля укладывается на сплошную обрешетку без зазоров;
  • для металлочерепицы нужна обрешетка с шагом в 35 см (между двумя нижними рядами – 30 см);
  • шифер и профнастил можно укладывать на обрешетку с шагом в 44 см.

Итоги

Таким образом, чтобы собрать стропильную систему для крыши с двумя скатами, следует учесть много нюансов и предусмотреть любые возможные осложнения. Надеемся, что наши советы помогут вам справиться с этой нелегкой задачей и создать качественную и долговечную крышу для вашего дома.

Способы создания конька стропильной пары

В коньковом прогоне используются три главных метода.

  1. Первым является соединение встык. Его суть заключается в обрезании верхней части стропильной ноги под углом, по величине равным углу наклона ската, с последующим соединением с его парой, также обработанной аналогичным методом. Оптимальным способом получения одинаковых узлов крепления стропил считается использование готового шаблона. В таком случае для фиксации применяют длинные гвозди.
  2. Вторым вариантом является закрепление стропильных брусов на коньковый прогон. Он напоминает первый метод. Отличие заключается в наличии при данном способе коньковой балки. В результате получается довольно надежная конструкция. В отдельных случаях появляется необходимость использования дополнительных опор, наличие которых заметно сокращает функциональность помещения чердака. Естественно, применение подобной технологии нецелесообразно при планировании утепления и устройства жилой комнаты в чердачном пространстве.
  3. Третьим способом является соединение стропил внахлест. Способ напоминает вышеописанный. Разница заключается в том, что в этом случае верхний стык стропил получается внахлест. Получаемое соединение отличается значительной прочностью, поскольку площадь соприкосновения стропил увеличивается, а применяемые шпильки проходят одновременно через два элемента.

Крепление стропил к мауэрлату двускатной крыши

Лучше понять все нюансы поможет «живой» пример монтажа стропильной системы двускатной крыши. Это самая распространенная конструкция в частном строительстве.

Дом из кирпича с внутренней несущей стеной. Рационально применить наслонную схему с опиранием стропил на мауэрлат и коньковый прогон.

Для стропильных ног используются доски 50х150 мм. По периметру дома укладывается мауэрлат сечением 200х200 мм, по внутренней стене — лежень 150х150 мм.

Мауэрлат по длине соединяется косой врубкой, в углах стыкуется «в полдерева». Крепится к армопоясу на шпильки с гайками.

В зданиях с кирпичными стенами, в отличие от деревянных домов, мауэрлат соединяется со стропилами жестко. Используется врубка — в нижней части вырезается паз по конфигурации опорного бруса. Дополнительно детали фиксируются металлическим крепежом.

Как сделать запил

Вырезание паза — наиболее ответственный момент при подготовке стропил к монтажу. Применяются разные способы:

  • Целая доска одним концом выравнивается по мауэрлату, вторым по коньковому прогону. По фактическим замерам делается разметка и запил. Следующие стропила обрезаются по первой заготовке.

Угол уклона ската рассчитывается по тригонометрическим формулам и запиливается помощью торцовочной пилы с угломером. Этот метод чаще всего используется в заводских условиях, когда нужно подготовить много стропил.

Можно отмечать углы угольником с встроенным транспортиром. Он стоит недорого, а пользоваться им просто. Профессиональные строители используют угольник Свенсона (Swanson Speed Square). Это приспособление позволяет быстро измерять и размечать углы в пространственных конструкциях — крышах или лестницах.

Наиболее простой и быстрый вариант — вырезать шаблон. Даже если у вас есть только рулетка и карандаш, вы легко сможете изготовить его из обрезков доски или листового жесткого материала — ДВП, ОСП, ДСП. Используются тригонометрические расчеты или транспортиры, с помощью которых вычерчивается контур паза с нужными характеристиками. После вырезания дисковой пилой шаблон готов.

Для монтажа двускатной крыши потребуется 2 шаблона — для опорного и конькового узла. Для удобства на нижний край лекала набивается брусок, который будет служить упором при разметке.

Подготовка стропил и монтаж

В двускатных кровлях стропильные ноги могут опираться не только на конек и мауэрлат, но и промежуточные стойки. Чтобы избежать погрешностей при измерениях, за основу нужно взять самую верхнюю точку и контролировать расстояний только от нее.

Этот шаблон нужен для изготовления стропил

Подготовка начинается с торцевания конькового торца с помощью дисковой пилы. Угольник Свенсона или шаблон выставляется с нужным углом и производится запил.

Если предусмотрена врубка для крепления к коньковому прогону, в верхней части стропил по разметке выбирается посадочное место.

От точки сочленения стропил на коньке (по оси прогона) отмеряется расчетная длина до мауэрлата. С помощью шаблона или треугольника Свенсона размечается посадочное гнездо и аккуратно выпиливается дисковой или цепной пилой. Для удобства выставляется глубина пиления, равная толщине доски плюс 1 мм.

Рекомендуется не допиливать линии разметки до конца, чтобы потом их можно было доработать ножовкой. Это позволит не уменьшать рабочую высоту сечения, если пила слишком глубоко зайдет в доску.

Глубина «седла» не должна превышать одной трети от ширины стропила

Карнизный свес отпиливается уже по смонтированным стропилам по шнурке. Остается примерить стропильную ногу по месту, подогнать посадочные пазы до плотного примыкания и закрепить соединения металлическими уголками.

Запилы нужно делать очень аккуратно, чтобы обеспечить максимальное прилегание. Допускаются зазоры не более 2-3 мм. В кривые неплотные стыки запрещено подкладывать деревянные клинья. Со временем они усыхают и выпадают, а крепление становится неустойчивым.

Крепление стропильной ноги к мауэрлату

Правильная разметка и расчёт каркаса крыши на чертеже, а затем качественное осуществление плана в строении крыши играет огромное значение. В течении каждого года крыша строения регулярно подвергается риску нарушения целостности и даже деформации прилегающих стен, вследствии выпадения большого количества атмосферных осадков, смены температурных режимов. Помимо внешних факторов риска, основа крыши и стены должны выдерживать собственный не малый вес каркаса и покрытий.

Многоуровневый каркас крыши состоит из главных несущих звеньев: стропильных ног и мауэрлата. Их правильная установка гарантирует долговечность крыши, точное расположение всех перекрытий, а значит и оптимальное функционирование защитных звукоизоляции, гидроизоляции, пароизоляции.

Из всего многообразия разновидностей мы рассмотрим двускатные крыши, ведь именно они нуждаются в поддерживающей основе — мауэрлате.

Для его создания нужно использовать тот материал, который планируется применять ко всем несущим и поддерживающим элементам каркаса. Если каркас будет полностью деревянным, то и брусья для мауэрлата должны быть деревянными.

Необходимо позаботиться о правильной форме брусьев для основы крыши. Не желательно применение неровных балок с выступающими сучками. Если вы не имеете возможности подобрать ровные балки, следите, чтобы длина маленьких веточек не была больше, чем одна треть от ширины бруска. В идеале все брусья обрабатываются и к этапу сборки крыши поставляются калиброванными и фрезерованными минимум с обеих, а лучше со всех четырёх сторон.

Для каркаса крыши, следовательно и для мауэрлата, часто используются железо или железобетон. Такой каркас отличается высокой прочностью. Если по вашим индивидуальным расчётам стены выдержат вес металлического каркаса, вы можете выбрать этот вариант. Для металлического каркаса используются блоки мауэрлата того же материала.

Размеры брусьев варьируются от десяти сантиметров, обычно употребляют балки не меньше пятнадцати сантиметров. Ширина бруса напрямую зависит от длины и ширины стропил. Например, если сечение бруса двухскатной крыши равно 40х150 мм, то используются балки мауэрлата с сечением от 100х100 мм. При сечении бруса 100х250 мм изготавливается мауэрлат от 150х150 мм.

Мауэрлат крепится на внутреннюю часть наружной стены с помощью анкеров, стальной проволоки или шпилек. В процессе укладки брусьев мауэрлата, нужно соединять их на всех стыках металлическими скобами.

Нужно закрепить брусья основания как можно более качественно. На них будут установлены стропильные ноги, от чёткой фиксации которых зависит износостойкость и надёжность всей крыши.

Ремонт кровли из рубероида. Об этом вы прочитаете в следующей нашей статье.

А здесь статья про технические характеристики металлочерепицы.

Способы крепления стропил к мауэрлату

Для начала отметим, что возможно два основных типа крепления к мауэрлату: скользящие и жесткие.

В скользящих само крепление состоит из пары отдельных элементов, один из которых способен свободно перемещаться по отношению к другому.

По своей конструкции они бывают закрытыми и открытыми.

Закрытое крепление

Это уголок, с одной стороны которого сделана специальная проушина в виде щели, а другой поверхностью его прикрепляют к мауэрлату. В щелевидной проушине фиксируется петля из металла, оснащенная отверстиями, с помощью которых она крепится к стропилу. Незакрепленная, свободная вертикальная сторона уголка позволяет стропилу слегка смещаться при необходимости, не нагружая и не деформируя своим воздействием стены.

Открытое крепление

Принцип устройства открытого крепления в целом такой же. Отличие заключается в том, что никакая петля в проушину не вставляется. После монтажа верхняя часть полки уголка загибается вниз для фиксации соединения.

Жесткие крепленияЖестких креплений имеется значительно большее количество видов. Наиболее подходящий выбирают исходя из различных факторов: тяжести и массивности деревянных составляющих, выбранного метода установки стропил.

Сюда относятся всевозможные разноразмерные уголки из металла, LK крепления, держащие установленные с помощью запила стропила.
При этом последние не повреждаются гвоздями или крепежными саморезами.

Крепления LK выполняются в разных размерах, и под любую толщину доски или бруска без труда можно подобрать оптимальный. Независимо от размеров таких креплений для их изготовления всегда используется металл одной толщины – 2 мм. Разобраться в них несложно – разные размеры крепежа обозначаются по-разному.

Надо заметить, что такие крепления удобны не только для фиксации мауэрлата и стропил. Также они подходят для фиксации мауэрлата с балками перекрытия. Основное преимущество такого крепежа – максимальная надежность и жесткость соединения частей из дерева.

Фиксация на мауэрлате стропил с запилом посредством уголков должна осуществляться с двух сторон. Только так можно гарантировать требуемую жесткость.

Выпускаются также уголки, которые служат для фиксации стропил без запилов. Они имеют большую высоту полок, для их крепления нужно больше саморезов. Изготавливаются они из металла в 2; 2,5 или даже 3 мм толщиной.

Еще один интересный вариант крепления стропил. Они устанавливаются между двумя досками, спиленными под заданным углом, а внизу дополнительно фиксируются LK-креплениями или металлическими уголками. Такая фиксация обеспечивает отличную жесткость и высокую надежность. Данный способ хорош, когда требуется закрепить стропило под определенным углом, слегка подняв его над плоскостью мауэрлата, при этом зафиксировав его на внешнюю вертикальную сторону.

Еще один способ используется, когда мауэрлат сделан из не очень большого бруса. Такой брусок можно усилить посредством деревянных подкладок различной толщины. Отрезки досок присоединяются гвоздями или саморезами к мауэрлату в тех местах, где встанут стропильные ноги.

Тогда в стропилах проделываются специальные вырезы необходимой глубины и формы. Можно надежно прикрепить стропильные ноги к стене посредством прочной проволоки из стали, которая надежно крепится на стальной костыль, надежно вбитый.

Стропила можно скобами прикрепить к мауэрлату. Этот метод используется довольно давно, и считается довольно распространенным. Если все сделать правильно, такая стропильная система будет служить много лет. Скобы бывают разной величины, также они могут вбиваться в различных местах.

Перфорированную ленту TM можно считать вспомогательным крепежным элементом. Ее применяют, если требуется дополнительная фиксация крепежного узла, для его усиления. В отдельных случаях она оказывается незаменимой.

Варианты крепления стропил к мауэрлату

Крепление стропилин к стене в большинстве случаев выполняют посредством мауэрлата. Этот элемент предназначен для равномерного распределения нагрузки от кровельной конструкции на несущие стены строения и его фундамент. Существует два способа крепления стропильных ног к мауэрлату: жесткое и скользящее крепление.

Жесткое крепление

Такой способ соединения не позволяет соединенным элементам конструкции сдвигаться, изгибаться или поворачиваться. Добиться такого результата можно в следующем случае:

  • Если использовать уголки металлические для стропил, которыми будут соединяться стропила с подшивным опорным брусом. В этом случае стропильная нога жестко упирается в опорный брус и закрепляется с помощью стальных уголков, которые располагаются по бокам соединяемых элементов. Именно уголки не позволяет элементу смещаться в поперечном направлении.
  • Если выполнить запил на стропильной ноге и закрепить ее с помощью скоб, гвоздей или проволоки. При этом крепление стропил гвоздями выполняется с обоих боков узла соединения, а третий – в нижнюю часть элемента в вертикальном направлении.

В обоих случая требуется дополнительная фиксация стропил и стен дома с использованием проволоки или анкерных болтов.

Скользящее крепление

Соединенные таким способом элементы конструкции получают возможность перемещаться относительно мауэрлата на допустимое расстояние. Такой крепеж для стропил получают в результате выполнения запила стропил и их крепление с помощью скоб или гвоздей. Кроме этого можно использовать «салазки» — специальные скользящие крепления для стропильных ног.

Расчёт размеров стропил по длине и сечению для правильного выбора пиломатериала

Стропильная система на проектной стадии рассматривает варианты пиломатериалов и схему их расположения в стропильной конструкции. От правильных расчётов зависит дальнейшие работы по укладке изоляции, утепления и кровли. Также немалую роль играют устойчивость к нагрузкам при эксплуатации объекта, сопротивление атмосферным изменениям и тектоническому влиянию. Поэтому к расчётам и выбору качественных пиломатериалов подходят очень ответственно.

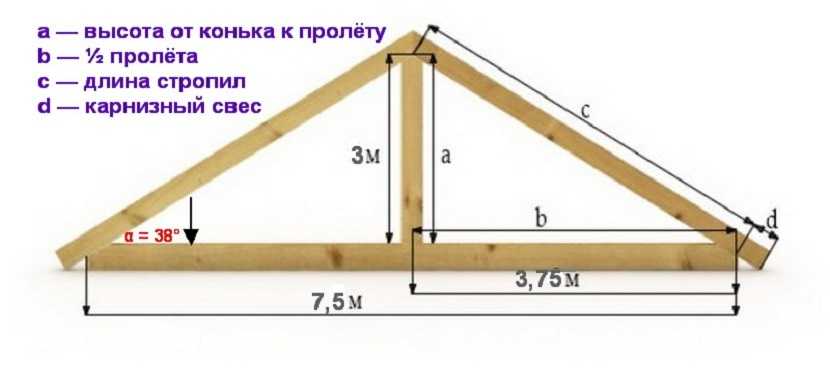

Для вычисления требуемой длины стропила, определяют угол наклона ската кровли и рассчитывают высоту крыши. Небольшие размеры дома позволят применить цельные доски и брус для создания стропильной конструкции. При более широком скосе в большом сооружении длины пиломатериала может не хватить. Тогда применяют сращивание двух частей древесины, чтобы сделать стропильную ногу соответствующих размеров с небольшим запасом.


Расчетная формула вычисления длины стропилИсточник orchardo.ru

Размер пролёта между коньком дома и верхней частью стены соответствует длине стропилины. Сечение балки определяют на основе размера нагрузок и расстояния между двумя соседними стропильными ногами.

Нагрузку на элементы создаёт вес кровли, например, из керамической черепицы или асбоцементного шифера. Такие материалы требуют увеличенного сечения бруса.


Пример:

  • Длина бруса – 6 метров.
  • Сечение торца – 10Х20 см.
  • Расстояние между соседними брусьями — 140 сантиметров.

Мауэрлат для разных типов кровель

Конструкция основания кровли не предполагает существенных отличий при сооружении разных видов кровель. Для простых двускатных кровель мауэрлат всегда размещается на стенах, так как служит опорой и слоем соединения стропильной системы и несущих элементов.

В зависимости от варианта соединения кровли определяется тип крепления мауэрлата

Если в строящемся доме планируется обустройство жилой мансарды, то сооружение мауэрлата проводится по обычной технологии. При этом не используются сложные методы, а брус крепят к стенам анкерами. Особым моментом является тщательное утепление, а также гидроизоляция, поскольку мансарда должна быть комфортной.

Мауэрлат для мансардной крыши имеет стандартную конструкцию

Вальмовые кровли имеют довольно сложную конструкцию и поэтому система мауэрлата должна быть максимальной прочной. Основа для вальмовой кровли создаётся по общим принципам, но нагрузка на неё немного больше, чем при наличии простой двускатной кровли. Для этого лучше всего крепить основу на армопояс.

Вальмовая кровля имеет четыре ската

Для сооружения крыши, имеющей два ската, требуется мауэрлат, надёжно прикреплённый к стенам. Основная нагрузка осуществляется на две стены, на которые опираются скаты кровли. В этом случае подходит закрепление как с армопоясом, так и без него.

Для двускатной крыши мауэрлат можно крепить любым методом

Порядок крепления стропил к мауэрлату двухскатной крыши

Чтобы установка прошла максимально быстро и просто, без ошибок, стоит придерживаться определенного порядка действий.

  1. Уложить стропильную ногу на конек и мауэрлат для определения угла подрезки балки.
  2. Наметить линию обрезки.
  3. Отпилить фрагмент стропильной ноги.
  4. Уложить стропило на место с подшивкой опорного бруска при необходимости.
  5. Выполнить соединение стропил над коньком. Это можно сделать со смещением балок так, чтобы они соединялись внахлест, или скрепить балки встык, наложив дополнительную связь.

Если установка производится так, чтобы вверху стропильные ноги не просто опирались на конек, а имели запил, последовательность работ немного меняется. После обрезки первого стропила под упор на мауэрлат и выполнения запила под конек эта деталь используется как шаблон для всех последующих. Стропила при этом заходят друг за друга, обрезаются после закрепления всех балок.

При выполнении запила на нижнем конце стропила поступают аналогично – подгоняют одну балку и используют ее как шаблон для других.

После первичной установки каждая стропильная нога дополнительно закрепляется металлическими фиксирующими элементами – гвоздями, шурупами (обязательно с использованием металлических шайб!), скобами, хомутами и так далее.

Крепление стропил к мауэрлату

Правильное крепление стропил к коньковому брусу и к мауэрлату является непременным условием профессионально выполненного монтажа крыши.

Для монтажа стропил к мауэрлату используют один из двух типов сопряжения:

  • скользящий;
  • жесткий.

Выбор зависит от формы крыши и ее конструкционных особенностей, а соответственно от того, какие выбраны стропила – наслонные или висячие.

Жесткий метод предполагает, что соединение стропил и мауэрлата выполняется таким образом, что исключается возможность поворотов, сдвигов, изгибов, кручения между этими двумя элементами (читайте: «Чем и как крепить стропила к мауэрлату»).

Для достижения такого результата можно воспользоваться одним из ниже перечисленных способов:

  • используя уголки для крепления стропил и опорный подшивной брус;
  • путем выполнения запила на стропильной ноге и дальнейшего закрепления соединения с помощью гвоздей, скоб и проволоки.

Что касается второго метода, то его используют чаще, чем первый. Он предусматривает, что с боков под углом прибиваются гвозди в направлении друг к другу (в результате они перекрещиваются внутри мауэрлата). После этого третий гвоздь забивают вертикально. Полученные узлы крепления стропильной конструкции обеспечивают высокую жесткость (прочтите также: «Узлы крепления стропил — элементы конструкции»).

Дополнительно оба способа сопряжения подстраховывают, используя крепление стропил к кирпичной стене или бетонной с помощью проволоки-катанки и анкеров. Подготавливают стропила к монтажу, если они имеют одинаковый угол наклона по всей кровле путем использования шаблона.

Установка стропильной системы, детали на видео:

Скользящее соединение, его еще называют шарнирным, достигается при помощи создания специального крепежа, который обеспечивает возможность перемещаться свободно в заданных пределах одному из сопрягаемых элементов. В данном конкретном случае такой деталью является стропильная нога, а двигаться она будет по отношению к мауэрлату.

Существуют следующие способы установки стропил к мауэрлату, обеспечивающие смещение:

  • при помощи запила и последующей укладки стропила местом запила на мауэрлат;
  • путем забивания с боков двух гвоздей наискосок в направлении один к другому;
  • соединением с применением одного гвоздя, который прибивают в вертикальном положении сверху вниз сквозь стропильную ногу в мауэрлат. В качестве альтернативы можно использовать крепежные пластины для стропил, у которых имеются отверстия для гвоздей;
  • методом крепления при помощи скобы;
  • путем выпуска стропильной ноги за пределы стены с применением единичного крепления пластинами;
  • при помощи использования специально разработанного для стропил стального крепежа, который называют «салазками».

Все описанные способы с одной стороны дают возможность стропильной ноге упереться в мауэрлат, а с другой в случае подвижки конструкции ее элементы могут перемещаться по отношению друг к другу.

Скользящий тип встречается при постройке домов довольно часто, особенно такое соединение стропил и мауэрлата популярно при обустройстве деревянных домов, которые возводятся из бревен или бруса. Со временем изначальная геометрия строения искажается, поскольку происходит усадка стен и использование жестких сопряжений приводит к тому, что целостность стен нарушается. Крепление стропил к срубу при помощи скользящего соединения позволяет бревенчатым стенам, фронтонам и другим элементам здания подстраиваться под усадку.

Также не устраивается жестким способом крепление стропил в коньке. Сборку всей конструкции выполняют сначала на земле. Прежде, чем установить стропила для крыши выполняют замеры, выпиливают врезки в мауэрлате и стропильных ногах, после этого выполняют тщательную подгонку.

Армирующий пояс

Схема крепления мауэрлата к армопоясу.

Такая конструкция требует дополнительных трудовых и финансовых затрат, но обеспечивает максимальную надежность и долговечность сооружения.

Наиболее распространенный способ изготовления армирующего пояса включает установку деревянной опалубки. Внутри опалубки монтируется каркас из стальной арматуры диаметром 12-14 мм. Основные прутья размещаются вдоль стены, а между ними в вертикальном и поперечном направлении крепятся соединительные элементы из прутка или проволоки диаметром 6-8 мм. К металлическому каркасу привариваются вертикальные шпильки с резьбой для установки мауэрлата. Шаг установки шпилек 120-180 см. После установки армирующих элементов производится заливка бетонным раствором. Брусья мауэрлата крепятся на шпильки с помощью гаек.

При сооружении армирующего пояса можно использовать стандартные U-образные бетонные блоки. Такие элементы устанавливаются с помощью цементного раствора на стены. Внутри желоба монтируется армирующий каркас по описанной технологии. После изготовления каркаса производится заливка бетонным раствором.

Сложные крыши

Чем больше скатов и, соответственно, их пересечений имеет крыша, тем больше усложняется стропильная система. Так, в многощипцовых конструкциях часть стропил опирается не на конек (прогон), а на балку ендовы. Такие балки называются накосными стропилами ендовы, их необходимо подгонять по месту и жестко скреплять для предотвращения перекоса конструкции в целом.

Для вальмовой крыши используются не только прямые (расположенные под прямым углом к коньку и мауэрлату), но и диагональные стропила – по линиям пересечения скатов. На них опирается часть прямых стропил. Здесь также оптимален жесткий узел крепления.

В шатровых крышах большая часть стропил является именно диагональными, и все прямые (нарожники) опираются на них. За счет этого особенно важна точная подгонка запилов и усиленные крепления.

В арочных крышах вместо прямых балок стропил применяются изогнутые шпангоуты, собранные из отдельных ламелей. Количество вертикальных стоек при такой конструкции заметно возрастает, поскольку необходимо более равномерно распределить нагрузку по изогнутому составному элементу. Опирание таких арочных стропил только жесткое, с запилом.

Рейтинг
( Пока оценок нет )
Понравилась статья? Поделиться с друзьями:
Сам Себе Строитель
Добавить комментарий

Adblock
detector
