Батареи отопления в полу, встроенные радиаторы: размеры внутрипольных конвекторов водяного отопления

Плюсы и минусы

У каждой разновидности бытовых обогревательных приборов есть свои достоинства и недостатки.

Плюсы

Мощность. Конвекторы внутрипольного типа не уступают стандартным моделям ни в мощности, ни в скорости обогрева. Некоторые модели таких устройств обладают достаточной мощностью для обогрева крупногабаритных помещений.
Простота управления и установки. Для установки отдельной модели внутрипольного конвектора будет достаточно нескольких прямоугольных ниш или углублений в полу.
Многозадачность. Такие приборы могут использоваться как при обогреве стандартных жилых комнат, так и в обогреве публичных помещений. В таких больших помещениях, как концертные залы, кинотеатры или студии размещение обычного радиатора или обогревателя может быть нецелесообразно – они будут обогревать строго определенную площадь, а конвекционные возможности прибора не позволят им регулировать воздушные потоки в больших помещениях. В то же время внутрипольные конвекторы можно размещать по всей площади помещения и они не займут лишнее свободное пространство.
Безопасность. При использовании конверторов внутрипольного типа вы практически не сможете обжечься или пораниться. Все современные модели оснащены специальными решетками, которые защищают хозяев от сильного тепла и контакта с нагревательным элементом. Это достоинство позволяет использовать такие конвекторы в помещениях, где постоянно находятся дети – в детских садах или больницах.
Стиль. Поскольку внутрипольные конвекторы не загромождают свободное пространство, они будут удачно смотреться в любом стилевом решении. Более того, существуют модели этих приборов с решетками из разных материалов – к примеру, из металла или дерева.
Сохранение тепла и высокий КПД. Внутрипольные конвекторы экономно используют энергию и способны длительное время сохранять стабильную температуру в помещении.

Минусы

К сожалению, конвекторы такого типа будет сложно установить в уже отремонтированных и готовых комнатах. Для грамотной установки таких устройств рекомендуется обустройство стяжки или фальшпола. Учитывайте, что все отопительные приборы, в том числе трубы и проводку, также следует разместить в полу.
Сегодня далеко не все внутрипольные конвекторы оснащены встроенным вентилятором, что означает необходимость установки дополнительной теплоизоляционной подложки.
Всем приборам, работающим через конвекцию, приходится иметь дело с потоками грязи и пыли. Как правило, внутрипольный конвектор в пыльном помещении быстро засоряется и нуждается в полной очистке. При отсутствии чистки возможно появление в комнате неприятных запахов.
Установку устройства лучше доверить мастеру, так как в случае неграмотного монтажа велик шанс возникновения сквозняков у пола и появления конденсата.
Устройства, работающие по принципу принудительной конвекции, могут задерживать теплые потоки воздуха у потолка, из-за чего зона отдыха в комнате всегда будет прохладной.

Как установить?

Приступая к монтажным работам, нужно правильно рассчитать не только мощность оборудования, но и рабочее давление в данной системе. А также есть вероятность того, что в месте установки напольного радиатора придется сделать фальшпол. Это немного изменит высоту комнаты, а также ее площадь. Далее, необходимо подготовить нишу под встраиваемый в пол радиатор. По размерам она должна соответствовать параметрам данной конструкции и даже немного превышать их. Сама ниша сооружается не в бетонной стяжке, а в специально сделанном для этого подиуме. Радиатор закрепляется при помощи анкерных болтов.

Если конвектор встраивается под окнами, не стоит задумываться о его подключении. Ведь оно может быть как левосторонним, так и правосторонним. Но, устанавливая его у окна, необходимо чтобы отступ был не меньше чем десять сантиметров, а расстояние от стен до конвектора – не меньше двадцати сантиметров. Далее, делается обвязка встраиваемой в пол конструкции. Она осуществляется при помощи полипропиленовых труб. Они впоследствии заливаются бетоном или цементной стяжкой. Поэтому трубопровод лучше использовать медный.

Если говорить об отопительной системе, при установке которой используют скрытые под полом радиаторы, стоит заметить, что она считается наиболее простой в плане монтажа. С установкой таких радиаторов справится даже человек с минимумом опыта. Делая внутрипольное водяное отопление, обязательно нужно обеспечить подводку всех энергетических систем к нужному месту. Все это нужно учитывать на первых этапах проектирования. В ином случае невозможно будет обеспечить нормальную работу всей отопительной системы. Единственно правильным решением в данном случае будет установка электрического конвектора.

Решив установить встраиваемые в пол приборы для отопления, можно добиться не очень дорогого и в то же время полноценного обогрева помещения. Такой вариант позволит создать стильный интерьер в любом помещении. Однако перед установкой в обязательном порядке необходимо изучить все особенности и тонкости монтажных работ, которые впоследствии значительно облегчат работу. Только в этом случае результат получится удовлетворительным.

Об установке встраиваемого в пол конвектора Itermic смотрите в следующем видео.

Проверяем систему отопления

Монтаж внутрипольного конвектора требует проверки уровня готовности отопительной системы. Требуется провести проверку хода и качества воды в контуре труб, к которым будет подсоединяться агрегат. Лучший способ проверить — перекрыть трубы и слить теплоноситель.

Необходимые инструменты, которые понадобятся для монтажа внутрипольного конвектора:

Сантехнические ключи.
Строительный уровень.
Резчик.
Дальномер.
Пассатижи.
Паяльник, сварка, горелка или пресс инструмент (в зависимости от материала отопительной системы).
Рулетка.
Перфоратор.
Труборез.
Отвертка на плюс и минус.
Паковочная нить.
Пистолет для монтажной пены.
Маркер.
Строительный пылесос.

Мы указали общий список оборудования, которое может понадобиться вам в монтаже внутрипольного конвектора. Этот пункт индивидуален для каждого.

Проверяем комплектацию конвектора

Стоит разделить конвекторы на две группы — с максимальной и минимальной комплектацией. Минимальная: теплообменник и короб, выравнивающие болты, крепежи к полу и, конечно же, гарантия с инструкцией. К максимальной стоит отнести сервопровода, декоративную решетку, краны. Монтаж внутрипольных конвекторов требует наличия всех составляющих элементов.

Установка конвекторов отопления, учитывая расчет мощности

Говоря о способах монтажа, можно встретить напольные и настенные модели, а использование того или иного теплоносителя делит эти приборы на механизмы, работающие с применением воды, электричества и газа

При этом важно помнить, что монтаж конвекторов отопления газового типа можно осуществлять только на стены в вертикальном положении, в то время как водяные и электрические системы можно устанавливать и на стене, и на полу (прочитайте: “Бытовой конвектор: принцип работы и монтаж”)

Устройство водяного бытового конвектора

Установка конвекторов отопления, функционирующих с помощью воды, применяемой в качестве источника энергии, отличается тем, что основу конструкции представляет отопительная батарея

При этом особое внимание следует уделить такой процедуре, как расчет конвекторов отопления этого типа, а в частности, правильно рассчитать количество секций батареи, требуемое для качественного нагрева воздуха в помещении

Еще одним фактором, который следует учитывать при выборе этого оборудования, является материал, из которого изготавливается конвектор.

сплав меди с алюминием;
панели из биметалла;
алюминий;
стальные элементы.

Медно-алюминиевые модели являются самыми дорогостоящими. Схема подключения конвекторов отопления из этого материала предусматривает монтаж медных соединительных частей, которые имеют весьма большую цену.

Применение таких приборов будет актуальным в том случае, если есть необходимость сделать конструкцию отопительной системы более легкой. Чаще всего потребители отдают предпочтение образцам из алюминия или биметалла, однако их установка требует приобретения особых фиксаторов и комплектов систем установки.

Гораздо более выгодной станет установка батарей из стали.

посредством бокового крепежа;
с помощью нижней фиксации к системе.

Монтаж электрических конвекторов

Еще один вариант такого оборудования – электрические конвекторы

Эти модели вполне можно установить и подключить собственноручно, однако очень важно правильно выполнить расчет мощности конвектора этого типа

прибор нужно освободить от упаковки;
затем с конвектора необходимо снять защитную пленку;
далее следует определиться с тем, где будет установлен механизм.

Рассчитывая мощность конвектора отопления, функционирующего при помощи электричества, а также выполняя его подключение, крайне важно соблюдать большое количество рекомендаций, которые, тем не менее, позволят качественно установить оборудование

минимальное расстояние от пола до конвектора – 20 – 25 см;
прибор должен располагаться не менее чем на 25 см от близлежащих предметов, сверху и спереди – не менее 24 – 55 см;
устраивать конвектор от стены следует на расстоянии в 25 см, а от потолка он должен располагаться минимум в 35 см;
монтировать устройство категорически не рекомендуется за шторами и дверями, а также под отверстиями, предназначенными для вентиляции.

Непосредственно процесс установки электрического конвектора является следующим:

выкрутив крепежные болты, требуется выдвинуть кронштейн;
с помощью дрели нужно проделать заранее отмеченные отверстия, предназначенные для крепежа механизма;
далее нужно зафиксировать кронштейн;
затем требуется вставить электрический конвектор в фиксатор его нижней частью;
на оборудовании следует поместить растяжки;
в смонтированные растяжки необходимо поместить верхнюю часть прибора;
после этого все зажимы нужно плотно закрепить, а болты фиксации – завинтить;
регулятор работы конвектора следует установить в режиме выключения и провести к аппарату питание;
после того, как на устройстве загорится светодиод, оборудование можно переводить в рабочий режим.

В том случае, если используемый электрический конвектор является напольным, то его подключение проходит следующим образом:

агрегат требуется перевернуть и зафиксировать на нем крепежные ножки, оборудованные колесами. В качестве крепежных элементов могут выступить штатные болты;
после этого конвектор можно включить и установить на нем желаемый режим работы.

Важно помнить, что потребляемая мощность конвектора – это один факторов, который крайне необходимо учитывать при выборе и монтаже оборудования

Как подключить газовый отопительный конвектор

Особое внимание следует уделить тому, что, решая, как рассчитать мощность конвектора отопления газового типа и как подключить это оборудование, крайне важно вызвать специалистов, так как работа с газом требует осторожности и квалифицированного подхода. В противном случае собственноручный монтаж может обернуться крайне неприятными последствиями

Правильная установка газового конвектора должна проходить по следующему принципу:

Внутрипольные конвекторы отопления: что это такое

В нескольких словах описать прибор можно так: если у вас в доме или квартире планируются панорамные окна от пола до потолка, встроенные конвекторы — ваш вариант системы отопления.

Потому что традиционные радиаторы и даже обычные конвекторы устанавливать будет просто негде.

Впрочем, в любом случае встроенные конвекторы выигрывают, даже со стандартными окнами и планировкой помещения: высокая эстетичность интерьера с этой системой вам обеспечена.

Конструктивные особенности

Внутрипольный конвектор представляет собой встроенный канал в полу короб из стали, стойкой к коррозии. Внутри короба располагаются медный трубопровод и алюминиевый теплообменник. Сверху всё закрывается декоративной решёткой.

Эти устройства по конструкции и принципу работы делятся на два вида:

С естественной конвекцией, когда за счёт разности плотности тёплый воздух замещается холодным внутри прибора.
С принудительной конвекцией прибор оснащён вентилятором центробежного или тангенциального типа. Благодаря этому воздух по теплообменникам распределяется более равномерно, быстрее прогревается, что способствует скорому обогреву помещения.

Фото 1. Схема работы внутрипольного конвектора отопления с естественной (слева) и принудительной (справа) конвекцией.

Принцип работы

Встроенные конвекторы монтируют в пол по периметру помещения, основное внимание уделяя линиям вдоль окон. Собственно, в первую очередь они и предназначены для установки данной системы отопления

Принцип работы основан на том, что в конвектор от окна-проводника холода естественным путём опускается низкотемпературный воздух, в конвекторе прогревается и выталкивается в помещение новым потоком холода, идущего вниз от окна.

Достоинства изделий, встраиваемых в пол

Эстетика — бесспорный плюс внутрипольных приборов отопления. Согласитесь, гораздо больше уюта создают декоративные решётки в полу, из которых веет теплом, чем громоздкие батареи.

Освобождается пространство, не занятое привычными радиаторами, плюс получаем свободный доступ к окнам и двери лоджии или балкона.
Тепло от конвектора идёт именно туда, где холоднее всего — вдоль окон и дверей.
Помещение прогревается гораздо быстрее, чем с классической системой отопления.
Оборудование обладает небольшим весом и не создаёт нагрузки на фундамент и пол.
Температура декоративной решётки не превышает +40 °C. Невозможно обжечься.
Внутрипольный конвектор не только нагревает помещение, но и охлаждает его, заменяя кондиционер.

Недостатки

Необходимость правильного ухода за прибором. Подробнее на этом остановимся отдельно чуть позже. Отметим только, что с традиционных чугунных батарей отопления пыль смахнуть тоже иногда нужно. Так что недостаток этот относительный.
Стоимость — устройства обходятся недешево, тем более оснащённые дополнительным оборудованием.

Внимание! Несовместимость с классической системой отопления — нельзя их монтировать друг с другом. Не вдаваясь в технические нюансы: нормально работать не будет ни та, ни другая

Решив оснастить помещение внутрипольными конвекторами, хорошенько взвесьте возможности системы по отношению к строению, которое нужно отапливать.

Сложность монтажа — потребуются услуги специалиста, если вы не технический гений-самоучка.

В каких помещениях устанавливают встраиваемые в пол радиаторы?

У некоторых моделей есть дополнительные функции, такие как отвод конденсата, автоматическая регуляция, программируемый контроль климата.

Внутрипольный конвектор

Подобные радиаторы наиболее востребованы в помещениях, где требуется создать особый микроклимат:

в теплицах;
в музеях;
в галереях;
в домах с панорамными окнами.

Радиусный/угловой внутрипольный конвектор

Универсальность и многофункциональность встраиваемых в пол батарей способствует тому, что им отдают предпочтение при организации отопления как в жилых помещениях, так и в офисных, а также в помещениях коммерческого назначения.

Встраиваемые конвекторы иногда устанавливают в подоконники

Схемы подключения

Существует несколько способов введения в эксплуатацию системы обогрева помещения такого типа.

В каждой из схем необходимо предусмотреть отсутствие частиц в трубах, иначе это приведёт к засорению элементов конструкции напольного отопления.

Через отдельный ввод

При таком способе не допускается работа циркуляционного насоса всухую. Для этого производится монтаж реле, регулирующее давление или силу потока.

А также допустимо использование накладного термостата, позволяющего блокировать работу насоса при пересечении им отметки нижнего температурного порога.

Самый эффективный вариант — установка регулятора, корректирующего температурный режим обогрева комнаты в соответствии с внешней температурой комнаты.

Через вертикальную разводку

Основная цель такой схемы — процесс восстановления существующей радиаторной системы.

Фиксируя трубы тёплого пола непосредственно к стояку, можно вдвое увеличить количество получаемого тепла. Это объясняется тем, что при одном и том же значении температуры в подающей трубе и обратке в момент перепада в трубах пола с подогревом она будет выше, чем в радиаторе.

При наличии в жилом помещении 4-х стояков теплоноситель из двух идёт транзитом, а из оставшихся — используется тёплая вода из системы центрального отопления.

Фото 1. Схема подключения водяного теплого пола к отопительной системе посредством вертикальной разводки.

Последовательность действий по данной схеме:

установка новых обменников теплом на место ранее используемых радиаторов;
параллельная фиксация вторичного контура от пола с подогревом.

Важно! При проведении процесса обязательно применение ПВХ труб одной длины

Однотрубная система

Такая схема не предусматривает регулирование расхода теплоносителя и опускание его температуры.

Водяной пол с подогревом при помощи стояка подсоединяется к центральной системе отопления. Осуществить это возможно путём замены радиатора на контур тёплого пола.

Разница тепловых нагрузок системы центрального отопления и напольного обогрева не должен быть больше 5–10 градусов.

Управление комнатной температурой в этом случае можно с помощью циркуляционного насоса и термостата.

При отсутствии теплоносителя в стояке работа насоса автоматически прекращается.

Для поддержания комфортной температуры зимой можно применять в использованной схеме пиковый электрокотел. Этот элемент сможет выполнять данную функцию с помощью термостата, при условии его соединения с центральным отоплением с одной стороны, и к полу с подогревом — с другой.

Встроенные радиаторы без корпуса

Для размещения конвекторов-нагревателей без корпуса каналы должны иметь соответствующую теплоизоляцию. Для этого можно использовать полиэстеровую пену. Такие каналы обычно проектируют в новых зданиях специально для размещения конвекторов.

Они имеют форму параллелепипеда и различную глубину. Батареи отопления в пол помещаются внутри таких каналов.

Встроенный радиатор без корпуса

Инструкция по технике безопасности требует, чтобы отопительный прибор устанавливался как минимум на высоте десяти сантиметров от дна канала, так чтобы нагретые ребра конвектора не соприкасались со стенками, и было обеспечено свободное движение воздуха вокруг них.

Главное требование в отношении решетки, которая сверху перекрывает канал – достаточная прочность для того, чтобы выдержать вес взрослого человека. Поэтому опорная часть и обрамление ее должны быть обязательно стальными, а остальные элементы можно изготовить из твердых пород дерева даже своими руками. Обычно решетку окрашивают под цвет напольного покрытия квартиры или дома.

Сворачивающаяся решетка

Особенности выбора

Перед приобретением оборудования следует обратить внимание на ряд нюансов:

Рассчитать зону монтажа, определить размеры батареи.
Для установки в зонах с высокой влажностью подходят радиаторы с влагостойкими корпусами. А если в ванную встраивается внутрипольный тип конвектора, необходимо оборудовать дренажную систему.
Подобрать тип агрегата по циркуляции воздуха. Применение вентиляторов повышает шум при работе, устройства поднимают пыль, потребуют установки блока питания, зато прогреть помещение получится намного быстрее.
Давление для центральных систем в пределах 8-9,5 атмосфер, в автономных не выше 3 бар – эти параметры учитываются при выборе изделий. Причем некоторые виды оборудования поддерживают 10 бар рабочего давления и 16-20 бар опрессовочного.
Количество труб и размеры радиатора определяют объем теплоносителя. Средним считается норматив в 0,7-2 литра.
Масса оборудования рассчитывается только вместе с теплоносителем и может составлять 14-24 кг. Это важный параметр для навесных изделий.
Предел нагревания наполнителя +130 С, но для предупреждения ожогов подойдет нагрев корпуса не более +60 С.

Как рассчитать мощность?

Тепловая мощность вычисляется по формуле – на 10 м2 площади нужно 1 кВт тепла. Это средний показатель для домов с качественным утеплением без больших окон, в регионах с мягкими зимами. Несоответствие пунктов подразумевает увеличение мощности на 5-10%. Так, для домов с недостаточной толщиной изоляционных материалов подойдут агрегаты с расчетным параметром мощности плюс 15%, в регионах с суровыми зимами запас придется увеличить на 35-40%. На каждое панорамное окно добавляется еще по 200 Вт.

Обзор производителей

Хорошо зарекомендовавшие себя марки приборов с естественной конвекцией:

Carrera S. Габариты 230х1000х90 мм, теплоотдача 260 Вт, цена от 170$ (10800 руб.).
Verano VK15 аналогичных размеров с производительностью энергии в 188 Вт стоит от 210$ (13400 руб.).
Polvax KE размерами 230х1000х90 мм с теплоотдачей в 258 Вт считается оптимальным выбором для небольших строений. Цена от 170$ (10800 руб.).

Оборудование с принудительной конвекцией:

Устройство Polvax размерами 300х1000х90 мм, теплоотдача 1127 Вт, цена 260$ (17000 руб.).
Прибор Carrera аналогичных размеров с теплоотдачей в 904 Вт обойдется в 260$ (17000 руб.).
Оборудование марки Kermi габаритов 310х1250х110 мм и мощностью 1722 Вт можно купить за 1100$ (71500 руб.). Оборудование отличается разным литражом, дополнительным оснащением для установки режимов работы, поддерживает любой уровень нагрева в течение долгого времени.

Уход и эксплуатация: лучше чаще и чище

Многие производители рекомендуют чистить конвекторы дважды в год — до начала отопительного сезона и после него. Но правильнее наводить порядок в коробах пару раз в месяц.

Фото 4. Чистка встроенного конвектора: защитная решетка прибора поднимается, убирается пыль при помощи пылесоса.

Отключите электропитание и приостановите подачу теплоносителя.

Снимите декоративную решётку и электровентилятор, если он есть.

Осторожно приподнимите теплообменник и почистите короб и все детали пылесосом с узкой насадкой, что доступно — протрите влажной тряпкой из мягкого материала. Не забудьте вернуть на место защитную решётку — без неё запрещено эксплуатировать прибор

Не забудьте вернуть на место защитную решётку — без неё запрещено эксплуатировать прибор.

Монтаж

Подготовка поверхности

Выравнивание основы

После уборки желательно оценить горизонтальность пола в помещении. Если перепад незначительный, то основание пригодно для монтажа. Если же разница составляет пару-тройку сантиметров, то необходимо выровнять основу. В противном случае стяжка получится разной толщины, что вызовет неравномерное прогревание пола.

Далее по всей площади укладывают гидроизоляционную пленку. Демпферную ленту клеят по периметру комнаты, и она будет компенсировать линейные колебания при изменении температуры основания. Главный этап подготовки — обустройство теплоизоляции, которая позволяет сэкономить до 20% тепловой энергии. В качестве утеплителя можно использовать минеральную вату, пенополистирол или техническую пробку.

Коэффициент теплопроводности наиболее распространенных материалов следующий:

пенополистирол — до 0,042 Вт/кв.м
вата минеральная – до 0,056 Вт/кв.м
стекловата – до 0,042 Вт/кв.м

На практике чаще всего используют пенопласт, поскольку он не впитывает влагу и не «усаживается» с течением времени. Каких-либо требований относительно толщины слоя теплоизоляции нет. Все зависит от возможностей комнаты — один легко можно поднять на 10 см, а для другого еле-еле хватает запаса пространства, чтобы нормально уложить тепломагистрали.

Монтаж труб

Монтаж теплого пола с помощью полимерных труб

Крепить теплотрассы можно несколькими способами. К примеру, на теплоизоляционный слой укладывают арматурную сетку, а уже к ней прикручивают трубы. Этот вариант выгоден еще и тем, что сама по себе сетка станет армирующим слоем в будущей заливке. Фиксируют магистрали примерно через каждый метр. Хотя это очень условный параметр и полностью зависит от того, насколько хорошо материал будет прилегать к основанию.

Не надо забывать, что температура трубы будет изменяться, поэтому ее положение не останется статичным. Отсюда несколько нюансов:

Не стоит слишком жестко фиксировать трубу к основанию. Лучше, когда напряжение, связанное с линейным расширением, возникает по всей длине, а не в одном конкретном месте.
Общая длина одного контура не должна превышать 90 метров. Иначе внутреннее напряжение будет слишком большим. Оптимально, когда одна секция достигает 60 метров длины.
Длина нескольких контуров в одном помещении должна быть приблизительно одинаковой.

Варианты укладки труб

Схем укладки труб существует несколько

Схемы расположения магистралей разработаны с учетом компенсации потерь тепла, поскольку теплоноситель с расстоянием теряет свою температуру. Чтобы пол прогревался равномерно, недостаточно просто уложить трубу. Нужно придерживаться определенной схемы:

Змейка. Трубу укладывают подобно движению змеи. Этот вариант подходит для комнат маленького размера, а монтаж начинают от окон.
Спираль. В этом случае подающая и возвращающая часть трубы располагаются рядом. Благодаря этому нагревание пола происходит равномерно по всей комнате. Вариант подходит для больших помещений.

Расстояние между трубами может быть порядка 10-35 см, а минимальное расстояние от стены — 7 см. Оптимальным считается диаметр пластиковой трубы около 20 мм. Используется, как правило, пропилен или металлопластик.

Конечным этапом строительства является обустройство стяжки. Смесь можно подготовить самостоятельно или же купить готовый самовыравнивающийся состав — все зависит от финансовых возможностей владельцев жилья

Важно лишь, чтобы толщина слоя не была меньше 5 см. В противном случае расстановка мебели и предметов интерьера в такой комнате может повлечь разрушение цементного слоя. Не смотря на кажущиеся сложности выполнения работ, обустроить «теплый пол» стремятся все больше владельцев домов и квартир

Такой способ обеспечения теплом практичен и экономически обоснован. Затраты довольно скоро вернутся в виде экономии средств на приобретение энергоносителей

Не смотря на кажущиеся сложности выполнения работ, обустроить «теплый пол» стремятся все больше владельцев домов и квартир. Такой способ обеспечения теплом практичен и экономически обоснован. Затраты довольно скоро вернутся в виде экономии средств на приобретение энергоносителей.

Читайте далее:

Подбор радиаторов отопления — полезные советы

Как украсить трубу отопления — советы строителей и декораторов

Несколько советов как выбрать двухконтурный газовый котел для дома

Обычная печь буржуйка своими руками — полезные советы по изготовлению

Разбираемся, как правильно топить котел углем — советы и полезные рекомендации

Экраны для отопительных конвекторов

Экран для конвектора отопления представляет собой специальную накладку на прибор, улучшающую его эстетическую привлекательность. Декоративный экран изготавливается из разных материалов: пластика, стекла, дерева, металла. В этой панели обязательно должны быть отверстия для циркуляции воздуха. Они обеспечивают эффективный теплообмен. При недостаточном количестве отверстий или их малом размере эффективность отопления снижается на 50% максимум.

При выборе экрана обратите внимание на следующие важные моменты:

Материал, из которого сделан элемент. Деревянные накладки не рекомендуется использовать в помещении с повышенной влажностью, а экраны из стекла хуже пропускают тепловую энергию. При выборе пластиковой накладки отдайте предпочтение элементам из термостойкого пластика, которые не деформируются при нагревании. Металлические панели самые надежные и долговечные, но они должны иметь защитное порошковое покрытие.
По способу крепления экраны бывают навесные, раздвижные и приставные. Проще всего установить навесную или приставную конструкцию. Навесной экран имеет специальные крепления, позволяющие навешивать его на радиатор сверху. Приставные панели крепятся на нишу, в которой установлен прибор отопления. И та, и другая разновидность при необходимости легко демонтируется. Раздвижной экран установить намного сложнее, потому что он имеет дверцы. Зато эта модель обеспечивает быстрый доступ к отопительному прибору.
Существует множество вариантов цветового решения и конфигурации экранов

Важно чтобы габариты панели подходили под размеры отопительного агрегата или ниши. Чаще всего выпускаются накладки белого цвета, но в продаже есть и модели с интересным декором и разными вариантами расцветки

При необходимости белый экран можно покрасить в нужный цвет.

При выборе подходящей накладки на радиатор учитывайте простоту ухода за ней. Учтите, что на кухне мелкая решетка будет быстро загрязняться, а чистить ее от жира и копоти нелегко. Пластиковые накладки простые и удобные в эксплуатации. Они стоят недорого и отличаются разнообразием расцветок.

Преимущества

Применение полового отопления в квартирах и особенно в частных домах имеет много преимуществ по сравнению с обычным радиаторным. Первое из них и, пожалуй, самое главное – это максимально комфортный климат в доме. Равномерное прогревание воздуха в помещении через всю поверхность пола практически полностью исключает риск появления простудных заболеваний. Тепло, исходящее от нее, не дает переохлаждаться ногам.

Теплый пол водяной дает возможность расширить пространство помещения за счет удаления радиаторов из-под окон. Эта система полностью скрыта под настилом, не занимает места, а также позволяет сделать окна во всю стену.

Она может существенно снизить эксплуатационные затраты, так как уменьшение температуры на 2 или 3 градуса не повлечет за собой какого-либо физического дискомфорта. Кроме того, система отопления «теплый пол» равномерно прогревает все помещение, не создавая при этом охлажденных или перегретых зон.

Следующим преимуществом является отсутствие так называемых конвекционных потоков. Радиаторная система отопления действует таким образом – нагревается воздух, который поднимается и остается под потолком, а когда остывает у противоположной стены, то опускается к полу. Так происходит постоянный воздушный круговорот, поднимающий и переносящий много мелкой пыли.

Нужно отметить, что теплый пол водяной является чрезвычайно надежной и безопасной системой с точки зрения эксплуатации. Достаточно простая конструкция и хорошо отработанная технология создания и монтажа позволяет служить ему верой и правдой сроком не менее 50 лет, и это без дополнительного эксплуатационного обслуживания.

Сфера использования напольных радиаторов

Для начала разберемся, где используют приборы отопления, которые устанавливаются на пол.

Водяные напольные батареи отопления целесообразно применять в таких случаях:

В помещениях, где по тем или иным причинам не получается установить традиционные радиаторы для настенного монтажа. Такое часто бывает в домах, где стены выполнены из рыхлого материала (газобетона, пенобетона) или обшиты гипсокартоном. На них нельзя навешивать даже легкие алюминиевые приборы.
В витринах магазинов и ТРЦ применяют низкие напольные радиаторы отопления для панорамных окон. Такое остекление нельзя оставлять без тепловой завесы, потому что на окнах будет скапливаться конденсат, образовываться наледь.

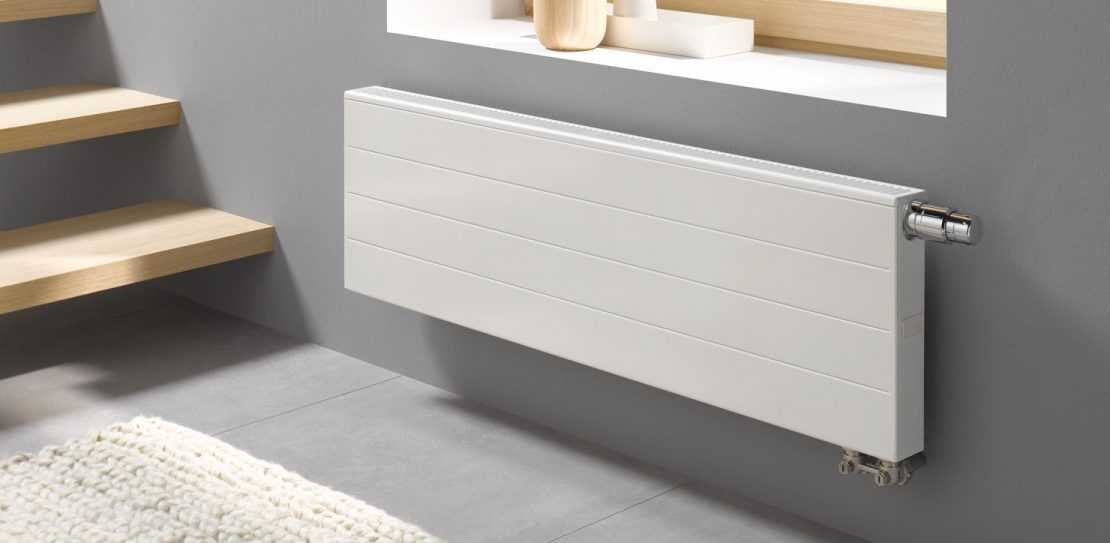

В отличие от навесных отопительных агрегатов напольные батареи устанавливаются только на пол, не крепятся на стены. Высота этих приборов меньше, чем у их секционных собратьев. Подставка под агрегат жестко прикрепляется к полу.

Преимущества и недостатки

К преимуществам, которые имеют низкие радиаторы отопления, можно отнести следующее:

агрегат можно монтировать в любом месте, не обращая внимания на высоту окон;
низкий отопительный прибор экономит свободное место в помещении;
благодаря стильному дизайну и привлекательному внешнему виду батарея не портит интерьер помещения, вписывается в любой дизайн комнаты;
можно монтировать в помещении с панорамными окнами, чтобы создавать тепловую завесу перед ними;
при установке не имеет значения материал и прочность стен, потому что батареи к ним не крепятся.

Минусы у подобных отопительных приборов тоже есть, они заключаются в следующем:

Чтобы подключить батарею к отопительной системе, нужно проложить трубы в стяжке пола, потому что они будут мешать при расстановке мебели. Скрытая прокладка трубопроводов считается не лучшим вариантом, потому что обслуживать и ремонтировать сети сложнее.
Тепло от этих приборов отопления распределяется неравномерно, поэтому агрегат не подходит для обогрева помещений значительной высоты. При этом некоторые участки комнаты могут вообще не обогреваться.
Из-за скрытой прокладки трубопроводов стяжку пола в помещении делают определенной высоты, что создает трудности при креплении радиаторов.

Существенным недостатком напольных отопительных агрегатов является то, что они стоят дороже секционных навесных батарей, а помещение обогревают хуже.

Разновидности напольных батарей

Все горизонтальные радиаторы отопления, которые монтируются на пол, делятся на несколько видов в зависимости от материала исполнения:

Батареи из чугуна повсеместно применялись в прошлом столетии, но эстетической привлекательностью они похвастаться не могут. Их основной минус в том, что внутри конструкция быстро заиливается, поэтому ее нужно регулярно прочищать (примерно раз в три года). При механическом воздействии чугун может трескаться. То же происходи и при гидроударах.
Большей популярностью сегодня пользуются стальные радиаторы. Они достаточно прочные и внешне привлекательные. Однако пластинчатые приборы из стали часто протекают в районе сварного шва.
Самые надежные и красивые биметаллические агрегаты. Внутри алюминиевого корпуса находится стальной сердечник. Благодаря этому теплоотдача прибора достаточно высокая, а оптимальная прочность позволяет монтировать их в централизованных сетях с высоким давлением.
Алюминиевые батареи самые легкие, но они не рассчитаны на высокое давление в сети, поэтому применяются только в автономных системах

Важно тщательно подбирать материал труб и фитингов, потому что с некоторыми металлами алюминий формирует гальванические пары.

По конструкции напольные агрегаты бывают панельные и секционные. Панельные батареи делают только из стали, а секционные производятся из биметалла, чугуна или алюминия. Кроме этого, все отопительные приборы бывают разной высоты.
