Когда необходимо использование промышленных котлов

Виды

Горелки могут быть разных видов. Рассмотрим основные.

Атмосферные

Такие устройства стоят довольно дешево. Причина очевидна – их изготовление не слишком сложно в технологическом плане. Эксплуатация атмосферных горелок тоже проста. Всасывание воздуха происходит напрямую из окружающего пространства. Образование газовоздушной смеси не требует дополнительных усилий.

Наддувные

В этом варианте применяется вентилятор, который активно нагнетает воздух. Стабилизация давления (напора) воздуха позволяет компенсировать практически все негативные внешние факторы

Что немаловажно, исключен и «отрыв огня», который часто происходит у атмосферных горелок при существенном повышении давления

В пользу таких устройств свидетельствуют:

• стабильная эксплуатация при любых условиях;
• коэффициент полезного действия от 95% и более;
• довольно высокий уровень безопасности (определяемый конструктивным исполнением);
• почти полное сжигание горючего;
• широкий разброс достигаемых мощностей;
• отличный уровень автоматизации;
• возможность применения в печах и котлах самых разных конструкционных типов.

Стоит отметить, что наддувные горелки куда дороже атмосферных аналогов. Даже самые доступные модели такого рода стоят минимум в 4,5 раза больше. Однако основные технические достоинства полностью оправдывают такую плату. При работе горелки с наддувом может возникать различный по громкости шум. Справиться с этой проблемой помогут специальные защитные кожухи.

Такие модели примерно вдвое эффективнее по сравнению с традиционными факельными конструкциями. Некоторые люди даже берут керамические горелки туристического типа (для баллонов) и переделывают их под котел либо печь. Но поступать так можно только при полной уверенности в своих действиях.

Общая классификация газовых горелок по типу горючего

Загородные дома не всегда можно обеспечить природным газом, подаваемым от общей магистрали. Поэтому предусмотрена вариативность горелок в плане использования разного типа горючего. Если топливо поступает от газовой магистрали, скорее всего применяют пропан-бутановые газовые горелки для котлов отопления.

Магистральный газ-метан – наиболее доступное природное топливо для котлов. Однако сейчас нет большой выгоды в цене на сжиженное голубое топливо (пропанобутановую смесь). Общее отопление, обеспечивающееся магистральным трубопроводом, тоже обходится недешево.

Котлы на газу, работающие на разных видах топливных смесей, имеют примерно одинаковую конструкцию. Есть небольшая разница в стоимости, но она тоже несущественна (под сжиженное топливо оборудование обойдется дороже). Сами горелки немного отличаются, имея разные форсунки под жидкое топливо и голубой газ.

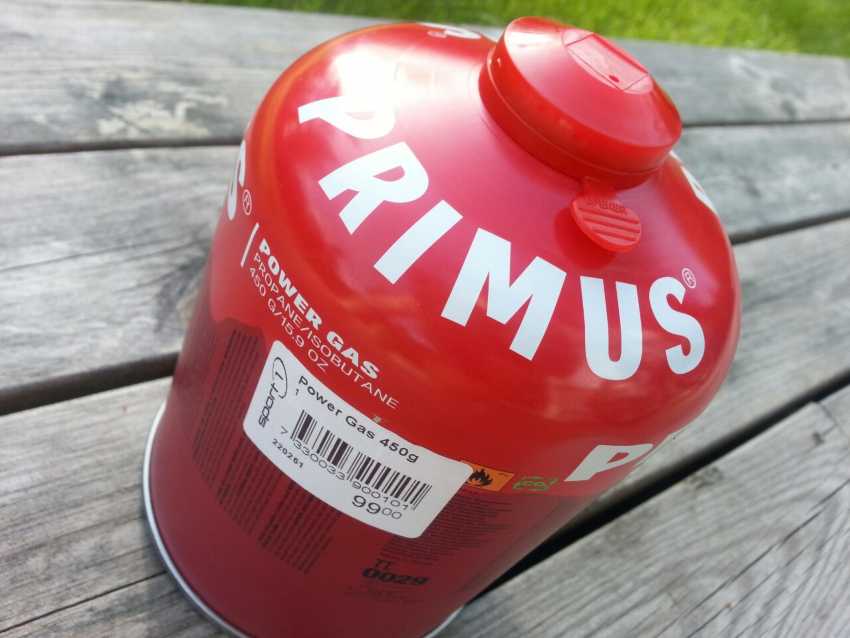

Если природный газ к дому не подведен, применяют пропан-бутановые газовые горелки

Пропановые горелки требуют настройки на данный вид топлива с установкой жиклера. При горении огоньки пламени отдают желтоватым цветом, в дымоходе больше скапливается копоти. Жиклер отвечает за нормализацию давления.

Современные горелки работают в большом температурном диапазоне – от -50 до +50 °С. Часть оборудования можно приспособить под другие виды энергоносителей:

• отработанное масло;
• солярку;
• мазут;
• керосин;
• пропанобутановую основу;
• арктическое дизельное топливо.

Современные приспособления зачастую имеют в комплекте оба вида форсунок или универсальное оборудование под топливные разновидности, благодаря чему легко перенастраиваются.

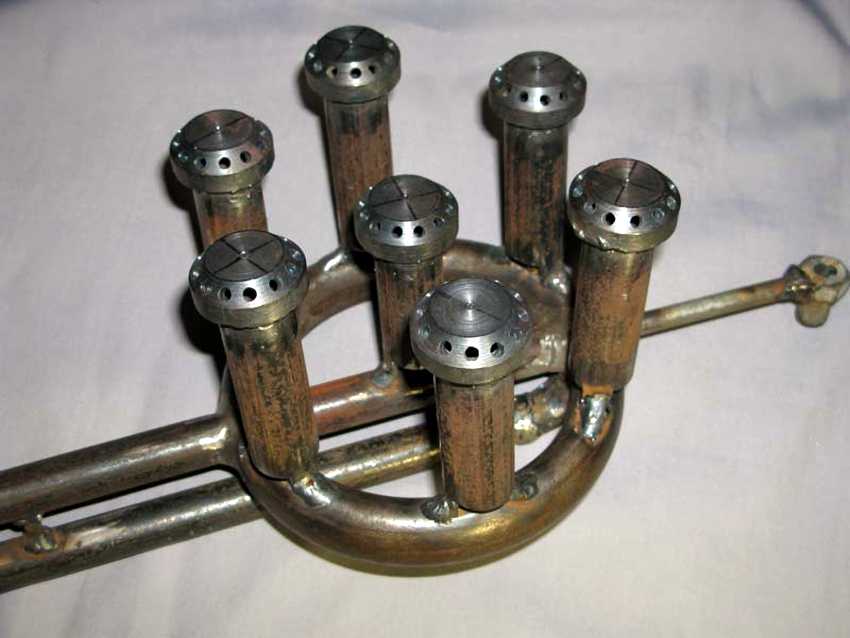

Самодельные газовые горелки чаще всего используются в твердотопливных котлах

Безопаснее приобрести простое газовое оборудование, приспособленное под газ в баллонах. Самодельное оснащение хоть и более доступное, но небезопасное! Обычно осуществляют «переделки» на основе старых агрегатов.

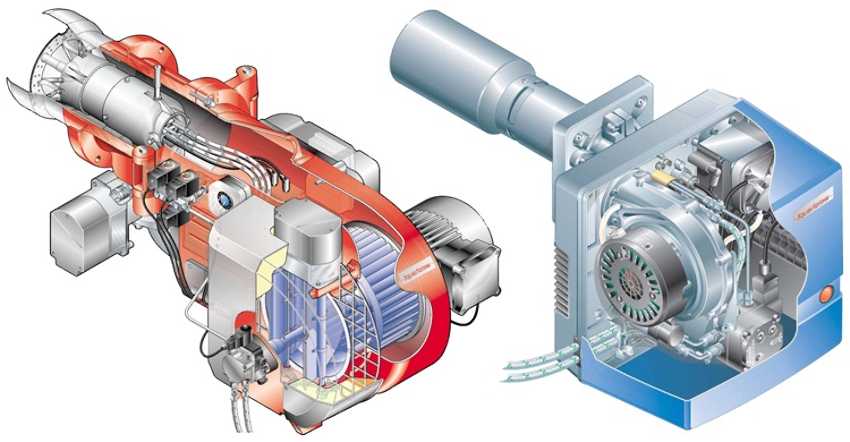

Турбированные виды газовых горелок и их конструктивные отличия

Среди современного газового оборудования многие специалисты отдают предпочтение горелкам закрытого типа для турбированных котлов. Они самодостаточны в конструктивном плане, предполагают наличие компактного дымохода, который можно отвести даже в общую вентиляцию при автономном отоплении.

Отопительный агрегат со специальной камерой сжигания закрытого типа кислород получает извне – по специальной трубе подачи (коаксиальному дымоходу). Примерно таким же путем наружу выводятся продукты сгорания. Отопительное оборудование управляется посредством достаточно мощного вентилятора на автоматическом управлении.

Вентиляторные газовые горелки имеют и недостаток – это цена, обусловленная сложной конструкцией изделия

Такое приспособление стоит гораздо дороже, чем атмосферное отопительное оборудование. Однако за дополнительную плату покупатель получает ряд преимуществ, включая автономную работу в жилом помещении. Данное устройство, благодаря автоматическому управлению, отличается высоким уровнем безопасности,.

У турбированного оборудования самый высокий КПД и гибкая температурная схема

Топливо сгорает практически полностью, что важно для экологических показателей. Отмечаются и недостатки, включая конструктивную сложность, вызывающую затруднения при монтаже и ремонте

Газовые горелки для комбинированного оборудования чаще всего применяются в твердотопливных котлах. Это довольно сложный агрегат, поэтому все узлы должны отвечать определенным требованиям эффективности и безопасности. Автоматическое устройство способно переходить с одного вида топлива на другое для бесперебойной подачи тепла. По такому принципу устроены пеллетные и пиролизные котлы, оснащенные газом для горелок, приводящим в действие процесс воспламенения.

Какими бывают?

Все водогрейные котельные отличаются по виду используемого топлива. Они бывают газовыми, твердотопливными и жидкотопливными. Для определенного типа котел будет иметь свои конструктивные особенности. У него будет особенная горелка, которая может быть атмосферной или сменной-надувной. Атмосферная предназначена для определенного топлива, а благодаря сменно-надувной можно менять один вид топлива на другой.

Твердотопливные мини-котельные топятся дровами, углем, стружкой и торфом. Неотъемлемой частью такого типа установки является конструктивный узел. Это резервуар для нагревания воды. Котел на твёрдом топливе имеет очень вместительную топку или камеру сгорания с колосниковой сеткой, под которой есть контейнер для сбора золы, а вверху дымоход.

Далее воздух проходит по внутренним плоскостям и идёт в радиатор, находящийся внутри бака с холодной водой. Во время движения по теплообменнику воздух передаёт своё тепло воде, при этом её нагревает. Такие котельные должны работать в присутствии специального персонала, который следит за закладкой топлива и температурой внутри бака. Твердотопливные установки считаются менее экономичными, т. к. идет большой расход топлива. Их плюсом является небольшой вес, а к эксплуатации нет особых требований.

Котельные, работающие на газе, просты в эксплуатации, отличаются большой мощностью. Они оснащены одноконтурными и двухконтурными котлами, рассчитаны на одновременное обеспечение горячей водой и обогрев помещения. Они могут быть встроенными и отдельно стоящими, крышными или на платформе. По транспортировке бывают нетранспортабельными или блочно-модульными.

Принцип работы газовых котельных состоит в том, что газ в автоматическом режиме движется по магистрали в камеру сгорания, в которой все функции контролируются разными системами и датчиками. В такой цепочке автоматика руководит практически всем, от силы пламени до утилизации продуктов сгорания. Появившийся при сгорании жар нагревает теплообменник, а нагретая вода передвигается в распределительный контур и потом к потребителю.

Котельные, функционирующие на жидком топливе, работают по основному принципу. Они легки в пользовании, быстро вводятся в эксплуатацию. Работают на дизеле, обеспечивающим большое количество КПД, до 90%. Кроме этого всегда можно сменить вид топлива на газ, для этого необходимо просто сменить горелку. Такие котельные имеют доступную цену и низкое энергопотребление, для работы требуют минимального оформления документации. Единственным недостатком является требование к качеству топлива, т. к. при его несоблюдении оборудование может выйти из строя.

Что представляет собой газовая горелка

Газовая горелка – это один из важнейших узлов любого котла. Она отвечает за создание устойчивого пламени. Именно здесь происходит сжигание подающегося топлива. Полученное тепло поднимается вверх, к теплообменнику, где практически полностью переходит в теплоноситель. Продукты сгорания вместе с остатками тепла тем или иным образом удаляются в атмосферу.

Устройство газовой горелки для котла предельно простое – оно включает в себя несколько основных узлов:

Низкое выделение окислов азота и угарных газов при горении делает котел почти безупречным в экологическом отношении.

• Форсунку – отсюда выбрасывается газ;
• Систему розжига – обеспечивает поджигание газа;
• Систему автоматики – контролирует температуру;
• Датчик наличия пламени – контролирует наличие огня.

Упрощенно говоря, все выглядит именно так. А чем отличаются друг от друга те или иные виды газовых горелок в различных моделях котлов, вы узнаете чуть позже.

Современная газовая горелка для котла отопления – это устройство, к которому предъявляются определенные требования. В первую очередь важна бесшумность работы. Сразу вспоминаются некоторые модели советских проточных водонагревателей, где пламя шумело с силой урагана

Современные образцы горят сравнительно тихо (также уделяется внимание тихому розжигу, без хлопков и взрывов). Дополнительное влияние на уровень шума оказывает конструкция камер сгорания. Большой срок службы – если вспомнить старые газовые агрегаты, то они служили довольно долго (в те времена все делалось на века)

Сегодня таких технологий уже нет, поэтому горелки в котлах часто ломаются. Выход один – покупать агрегаты от проверенных брендов, где используются нормальные по качеству комплектующие. Что касается всякого китайского барахла от непонятных производителей, то здесь все очевидно – брать не стоит

Большой срок службы – если вспомнить старые газовые агрегаты, то они служили довольно долго (в те времена все делалось на века). Сегодня таких технологий уже нет, поэтому горелки в котлах часто ломаются. Выход один – покупать агрегаты от проверенных брендов, где используются нормальные по качеству комплектующие. Что касается всякого китайского барахла от непонятных производителей, то здесь все очевидно – брать не стоит.

То же самое касается дешевых котлов российского производства – в них нередко устанавливаются недолговечные горелки.

Полное сгорание газа – еще одно важное требование. Горелка для газового котла должна сжигать топливо полностью, с минимальным выделением угарного газа и прочих сопутствующих компонентов. Впрочем, тут все зависит не только от нее – на качество сгорания оказывают влияние и остальные узлы

Нельзя забывать и о надлежащем отводе газа, для чего нужно иметь в своем распоряжении чистый дымоход с хорошей тягой.
Что касается принципа работы газовой горелки, то он прост:

Впрочем, тут все зависит не только от нее – на качество сгорания оказывают влияние и остальные узлы. Нельзя забывать и о надлежащем отводе газа, для чего нужно иметь в своем распоряжении чистый дымоход с хорошей тягой.
Что касается принципа работы газовой горелки, то он прост:

В горелке сжигаемый газ соединяется с воздухом. При высокой температуре происходит химическая реакция с образованием углекислого газа и воды.

• Котел фиксирует несоответствие температуры в отопительном контуре с заданными пользователями параметрами;
• Открывается газовый клапан, в горелку начинает поступать газ;
• В это же время срабатывает система розжига;
• Газ поджигается, образуется пламя.

В это же самое время начинает работает контроль наличия пламени – если огонь вдруг потухнет, автоматика перекроет подачу голубого топлива. Как только температура в системе отопления достигнет заданного предела, подача газа будет перекрыта.

Реализация контроля наличия пламени реализуется в газовых горелках по-разному. Где-то стоит простой термоэлемент, а продвинутые котлы с автоматикой на базе электроники наделяются системами ионизационного контроля.

Настройка пламени газовой горелки

Чтобы качественно настроить горелку газового котла, в первую очередь необходимо руководствоваться инструкцией по эксплуатации газового прибора. Далее поговорим, как правильно выполнить запуск и настроить газовую горелку, и в каких случаях необходима регулировка пламени. Но, обо всем по порядку.

Особенности настройки горелки котла

Рекомендуется настраивать пламя горелки, используя газоанализатор. Он показывает сведения о количестве воздуха, который смешивается с газом, а именно уровень кислорода, участвующего в процессе, и количество CO.

Как правило, CO должно быть не больше чем 50 промилле, концентрация кислорода должна быть примерно от 3 до 5%. Если его будет меньше, то вероятнее всего, что газ не будет успевать сгорать, вследствие чего, будет накапливаться много сажи, уровень СО₂ будет выше нормы, а КПД оборудования будет снижаться.

Если же воздуха будет больше нормы, то температура бытовой горелки газового котла будет слишком высокой, а это может привести к трагическим последствиям, вплоть до взрыва оборудования.

Чтобы обеспечить максимальную эффективность работы оборудования, убедитесь, что пламя газовой горелки синего цвета. Если оно желтое или сине-оранжевое, значит, необходимо провести регулировку, в противном случае газ будет сгорать не полностью и оставлять много копоти. Это в свою очередь приведет к поломке прибора

Пламя в газовой горелке должно быть синего цвета. Если вы обнаружили, что цвет имеет оранжевый оттенок, значит, попробуйте снизить количество газа. Снижайте до тех пор, пока цвет не станет синего (голубого) цвета. Такой цвет – признак оптимальной работы газового прибора. Главное, не уменьшать подачу топлива до того момента, когда пламя становится почти бесцветным. В этом случае оно очень быстро погаснет.

Настройка стартовой подачи газа необходима только при розжиге и на производительность прибора не влияет. Но при необходимости есть возможность отрегулировать и его. Для начала следует уменьшить стартовую подачу топлива. Уменьшайте до того момента, пока горелка не перестанет включаться. После этого можно повернуть регулятор до тех пор, пока розжиг не возобновится. Более детально о настройке пламени бытовой газовой горелки, можете посмотреть в видеоролике в конце этой статьи.

Также рекомендуем ознакомиться с тонкостями регулировки газового котла.

Когда необходима регулировка пламени?

Газовая горелка атмосферного типа, которая работает без встроенного вентилятора, очень часто выходит из строя, гораздо реже ломается турбированная. Во время длительной эксплуатации прибора, его составные элементы могут сломаться или перестать работать на полную мощность.

Газовый котел напольного типа занимает полезную площадь вашего помещения, поэтому такие отопительные системы подходят для частных домов. Чаще всего для таких устройств выделяют специальное помещение – котельную, в которой устанавливается котел. Настенные котлы экономят пространство, поэтому предпочтительно их устанавливают в квартирах или домах с маленькой площадью

Например, у газового котла могут снизиться показатели эффективности или может наблюдаться уменьшение пламени.

И это может происходить по следующим причинам:

• Большая мощность горелки, установленной для оборудования, которое предназначено для менее мощных горелок. В таком случае для правильного сгорания топлива не хватает места, топливо сгорает неравномерно, что приводит к тому, что на деталях оборудования быстро накапливается нагар.
• Много нагара в дымоходе может плохо влиять на тягу газового котла. Из-за этого последующий вывод продуктов горения очень слабый, воздуха поступает мало, и пламя становится желтого цвета.
• Наличие дефектов горелки – одна из причин снижения эффективности котла, но в таком случае настройка пламени не поможет не исправить проблему.
• Перепады давления при подаче газа тоже могут способствовать образованию копоти и нагара, а это существенно снизит продуктивность оборудования.

Все эти причины могут повлиять на температуру пламени в газовой горелке, в таком случае потребуется ремонт.

Настенные котлы отопления и газовые колонки устанавливают, чаще всего, в многоквартирных домах. Но им также может потребоваться настройка пламени горелки

Требования закона к проекту, оборудованию, монтажу

Основные требования к прокладке газовых труб внутри бани, конструкции печей и параметрам помещения прописаны в СНиП 2.04.08-87.

Обустройство внешнего газопровода и особенности подключения регламентированы СНиП 42-01-2002.

Условия согласования проекта технадзором

Крайне редко владельцам бань удается согласовать проводку газа, так как их постройки не соответствуют требованиям. Правильнее сначала создать проект, а затем приступить к строительству. Тем более что постройка должна располагаться на капитальном фундаменте.

Старые бани зачастую имеют низкий потолок. Уже по этому параметру они не подходят для газификации. Правильно спроектированное помещение имеет расстояние между полом и потолком более 2 метров

Основные критерии – это наличие запасного выхода, фрамуги для проветривания или вытяжного вентиляционного канала, достаточная площадь. Объем помещения, где находится печь, должен быть более 8 кубических метров. А проход рядом с ней не может иметь ширину менее метра.

Уделяется внимание и дверям – каждая из них должна открываться наружу, иметь функциональные ручки с обеих сторон. Сами двери могут быть изготовлены только из негорючих материалов

Все это учитывается при согласовании.

Критерии выбора оборудования

Для установки в газифицированные бани подходят не все виды печей. Разрешены только металлические изделия заводского производства, конструкция которых допускает отвод продуктов сгорания в дымоход. Каменные и выложенные из кирпича печи запрещены. Важные моменты – присутствие предохранителя, блокирующего подачу топлива при затухании огня и герметичность газовой камеры.

Стоит отметить, что ведущие российские производители, такие как «Ермак», «Термофор», «Теплодар» выпускают разрешенные модели с отличной автоматикой и качественными комплектующими. В то время как продукция европейских заводов не всегда удачно проходит проверку.

При покупке проверьте сертификаты качества и безопасности, проверьте паспорт изделия, заполненный заводом-изготовителем. В нем должны стоять отметки об успешном прохождении технического контроля

Обслуживание печи должно производиться не в парной, а предбаннике. Поэтому в конструкции должен присутствовать выносной топливный канал.

Особое внимание уделяется типу жиклеров: при использовании магистрального газоснабжения требуются расширенные форсунки, для использования пропановой смеси из баллона – суженные

Правила монтажа газопровода, печи, дымохода

Правила монтажа включают требования не только к прокладке газопровода, но и к установке пожарной сигнализации. В этой роли могут выступать высокочувствительные датчики угарного газа.

Вывод трубы из дома должен возвышаться на 2 метра над уровнем земли и на такой же высоте заходить в предбанник. Прокладка под фундаментом и внутри него запрещена.

На конце трубы устанавливают кран, который при разгерметизации оборудования моментально обеспечит полное перекрытие газовода.

При выборе оборудования для бани всегда стоит обращать внимание на разрешенный температурный режим эксплуатации. К примеру, многие китайские датчики СО рассчитаны на температуру до 55 градусов. Особое внимание уделяется размещению печей

Деревянные стены рядом с ними необходимо изолировать негорючими материалами. Допустимый вариант – обшивка теплоизоляцией и стальным листом

Особое внимание уделяется размещению печей. Деревянные стены рядом с ними необходимо изолировать негорючими материалами

Допустимый вариант – обшивка теплоизоляцией и стальным листом.

Пожаробезопасное расстояние от изолированной стены до корпуса изделия составляет 60 см. Все остальные предметы, перекрытия, полки стены должны находиться на расстоянии не менее 110 см от стенок печки.

Из огнеупорного материала должно быть выполнено и опорное основание печи, выступающее за границы изделия на 10 см и более. Соединять печь с дымоходом разрешено только стальными трубами.

Согласно пункту 5.1.4 СНиП 42-01-2002, стыки металлических труб должны быть неразъемными, сварными. Разъемные соединения допустимы в местах присоединения элементов газового оборудования

Монтаж самого дымохода тоже регламентирован. В местах прохождения через перекрытия и стены бани необходимо заложить противопожарные разделки.

Очень часто для этой цели применяют керамзит. Сыпучий материал легко заполняет пространство, обладает высокими огнеупорными характеристиками.

На что обращать внимание при выборе горелки?

Если возникнет необходимость в замене узлов котла отопления, то необходимо учитывать не только его функциональные особенности, но еще и рекомендации фирмы-производителя. Самое главное – это мощность теплогенератора, и именно от этого следует отталкиваться при выборе газовой горелки.

Все котлы делятся производителями по нескольким параметрам, таким как:

1. мощность;
2. диапазон;
3. способ регулирования.

Обратите внимание! У каждой конкретной модели все три параметра соответствуют определенным значениям, которые обязательно нужно учитывать во время покупки. Начнем с самого главного – с мощности

Она в любом случае должна превышать мощность топочной камеры вашего прибора, причем достаточно намного. Это повлияет непосредственно на диапазон регулировки этого параметра в будущем

Начнем с самого главного – с мощности. Она в любом случае должна превышать мощность топочной камеры вашего прибора, причем достаточно намного. Это повлияет непосредственно на диапазон регулировки этого параметра в будущем.

По способу регулировки мощности горелки газовые для котлов могут быть следующими:

1. одноступенчатыми;
2. двухступенчатыми;
3. плавно-двухступенчатыми;
4. с модулируемой регулировкой.

Если речь идет об индивидуальных отопительных котлах, то для них можете использовать любой из указанных вариантов. Также стоит заметить, что в зависимости от особенностей потока газовой смеси горелки можно разделить на:

1. закрученные;
2. прямоточные.

В случае закрученного типа факела поток воздуха более мощный. В дальнейшем этот поток объединяется с газом и образует диффузионное пламя, обеспечивающее стабильную температуру в системе.

Классификация видов

Производители предлагают газовые горелки для банных печей двух видов:

• атмосферные,
• наддувные.

Модели разнятся по конструктивным характеристикам, располагают отличающимися преимуществами и недостатками.

Атмосферная горелка для банной печи

Атмосферные горелки

Устройства атмосферного типа реализуются в доступном сегменте, энергонезависимы, предусматривают минимум автоматики. Конструкция представляет собой один или несколько полых трубчатых элементов для подачи газа под давлением. Для работы атмосферных горелок для банных печей требуется хорошая циркуляция воздуха в помещении.

Плюсы:

• автономность,
• простота конструкции,
• компактность,
• бесшумность работы,
• доступность.

Минусы:

• относительно невысокая мощность,
• низкий уровень экономичности.

Также нельзя упускать из внимания высокие требования к тяге.

Наддувные газовые горелки для банных печей

Дутьевые приборы конструктивно выглядят как блок с датчиками, оснащенный контроллером. В комплектацию входит вентилятор для принудительной подачи воздуха в топливник.

Плюсы:

• предусмотрены многоступенчатые системы безопасности и качественная автоматика,
• в 2 раза экономичнее атмосферной модели,
• возможность настройки на любую мощность в широком диапазоне,
• возможность перевода на сжиженный газ и обратно.

Минусы:

• энергозависимость,
• высокая стоимость.

Для нивелирования зависимости от электрической сети рекомендуется использовать дизель-генератор или другой альтернативный источник.

Наддувная горелка для банной печи
