Пошаговые инструкции изготовления печей для гаража: обзор лучших вариантов и советы по изготовлению

Особенности отопления гаража

Капитальный гараж с утеплением доступен далеко не каждому автовладельцу. Чаще всего в распоряжении владельца транспортного средства оказывается металлическое строение, лишенное какого-либо утепления. Любая тепловая энергия покидает такое строение практически моментально.

При решении проблемы отопления гаражного помещения, не стоит оценивать его потребность в тепле, опираясь на аналогичный опыт с жилым домом. И дело не только в отсутствии теплоизоляции.

Существует так называемый закон квадрата-куба, который гласит, что когда размеры геометрического тела уменьшаются, отношение размеров поверхности этого тела к его объему увеличивается.

Для нормального хранения автомобиля в гараже температура внутри бокса не должна опускаться ниже +5º и подниматься выше +18º во время присутствия владельцев и выполнения ремонтных работ. Требования регламентированы СП 113.13330.2012

Это сказывается на размерах теплопотерь объекта, поэтому для обогрева одного кубического метра маленького помещения, например, гаража, необходимо больше тепла, чем при отоплении большого дома.

Если для двухэтажного строения может хватить и отопительного прибора мощностью 10 кВт, то на значительно меньший по размерам гараж понадобится агрегат с производительностью около 2-2,5 кВт тепловой энергии.

Для поддержания очень скромной рабочей температуры на уровне 16°С хватит и печки мощностью 1,8 кВт. Если же нужно поддерживать только оптимальную температуру для хранения автомобиля на стоянке – 8°С – подойдет агрегат на 1,2 кВт.

Получается, что расход топлива на обогрев единицы объема пространства гаража может в два раза превышать аналогичный показатель для жилого дома.

Чтобы тщательно прогреть весь гараж, его стены и пол, понадобится еще больше тепловой энергии, т.е. еще более мощный обогреватель. Но даже при наличии утепления тепло будет уходить из помещения слишком быстро. Поэтому рекомендуется осуществлять обогрев не всего гаража, а только так называемого рабочего пространства.

Эффективный обогрев гаража можно выполнить с помощью так называемой «теплой шапки», образуемой в процессе естественно-ограниченной конвекции теплого воздуха в помещении

Идея состоит в том, чтобы сосредоточить прогретый воздух по центру помещения и вокруг него таким образом, чтобы между стенами и потолком оставалась прослойка холодного воздуха. В результате техника и люди будут постоянно находиться в облаке воздуха комфортной температуры, а расход тепловой энергии заметно сократится.

Это явление специалисты называют теплой шапкой, оно возникает благодаря естественно-ограниченной конвекции. Интенсивный поток нагретого воздуха поднимается вверх, но немного не достигает потолка, поскольку его кинетическая энергия гасится более плотными холодными слоями.

Далее горячий поток распределяется по сторонам, слегка касаясь стен или на небольшом расстоянии от них. Почти весь гараж становится теплым, под воздействием конвекционных процессов прогревается даже смотровая яма.

Для достижения подобного эффекта подходят гаражные печи относительно небольшой мощности, создающие интенсивный, но не особенно плотный поток теплого воздуха.

Естественная конвекция воздушной массы в гараже обеспечивает формирование благоприятной для работ температуры даже в смотровой яме

Альтернативный вариант отопления гаража состоит в использовании различных инфракрасных обогревателей. Для гаража с металлическими стенками такое оборудование не особенно хорошо подходит. Инфракрасное излучение плохо отражается от металлических поверхностей, оно проникает сквозь них, в результате все тепло просто уйдет на улицу.

Для кирпичного гаража со стенками в полкирпича инфракрасный обогреватель специалисты также не рекомендуют. Этот материал не пропускает инфракрасные волны, но и не отражает их. Кирпич поглощает этот тип тепловой энергии и со временем ее отдает. К сожалению, на процесс аккумулирования энергии и ее возврат уходит слишком много времени.

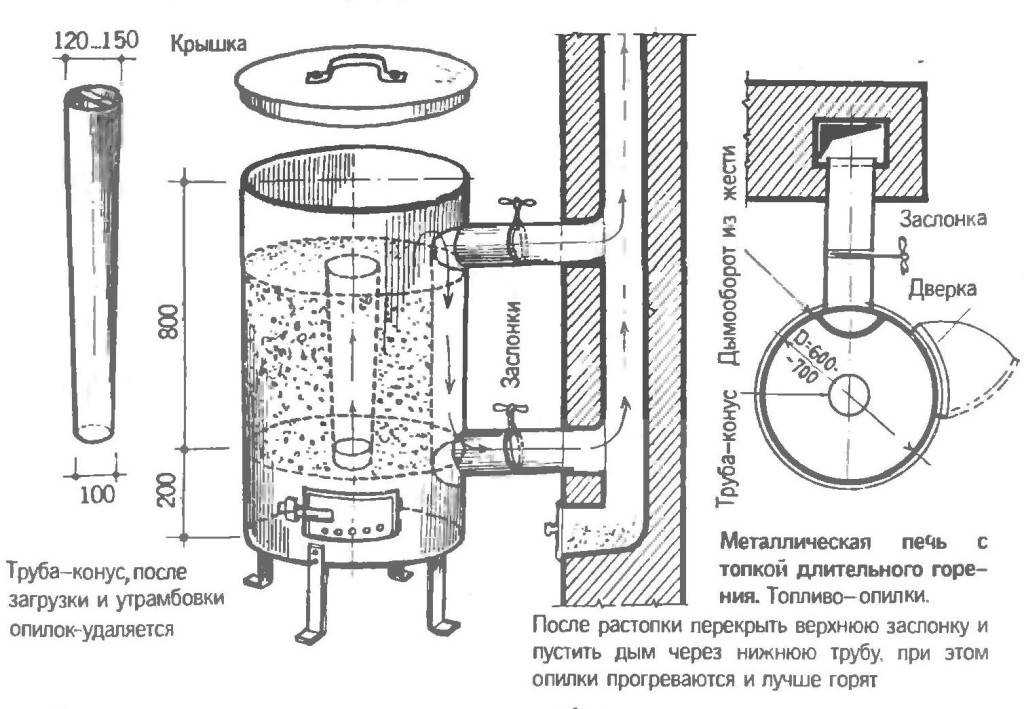

Печь длительного горения

Еще один вид печи, который заслуживает пристального внимания. Ее достоинства:

1. Малое потребление топлива.
2. Универсальность печи. Загрузить в топку можно практически все, начиная от дров с опилками, а заканчивая листьями со всяким мусором.
3. Длительный постоянный нагрев (одна загрузка позволяет обогревать от 12 до 24 часов).

Но существенные недостатки также имеются:

1. Принят официальный запрет на печи такого типа от пожарных. Поэтому в случае чего о страховке или других подобных выплатах придется забыть.
2. Принудительно потушить тлеющее топливо практически невозможно, поэтому агрегат будет работать автономно очень долго, хотите вы этого или нет.
3. Твердое топливо должно быть сухим. Это означает, что в гараже придется выделить место под дрова.

Инструкция по изготовлению

Конструкция во многом напоминает буржуйку, а проще всего сделать печь из бочки. Порядок работ:

1. Верхний край бочки срезается болгаркой.
2. На высоте 25-30 сантиметров от дна монтируется колосник для избавления от золы.
3. Сваривается крышка из металла (хотя бы сталь четверка) с отверстием в 100 миллиметров посредине для воздуховода.
4. Вырезается отверстие на боковой поверхности бочки (10-12 сантиметров) для дымохода.
5. Вырезается металлический круг равный диаметру бочки с отверстием, совпадающим по размеру и расположению с аналогичным на крышке. Так изготавливается пресс.
6. Вырезается отверстие для крышки зольника. Вставляется это приспособление.
7. Монтируется заслонка для трубы подачи воздуха. Интенсивность тления регулируется потоком поступающего кислорода.
8. Монтируется дымоход длиной не менее 5 метров.

Нюансы утепления и схемы дровяных печей для гаража

Для поддержания комфортной бытовой температуры внутри одноместного гаража потребуется установка печи, способной выдавать 2—2,5 кВт тепловой энергии, для рабочей температуры в 16—18 градусов будет достаточно 1,8—2 кВт.

Существенно повысить эффективность обогрева помогает утепление стен. Обычно теплоизоляционный слой располагают снаружи, но это дорого и технически невозможно в том случае, когда гаражи стоят стеной к стене.

Для внутреннего утепления подойдут самозатухающие виды ДВП и ДСП, но не пластик — он при нагреве может выделять токсичные газы, а значит, такой материал несовместим с дровяными печами.

Кирпичные гаражные печи на дровах

Печи из кирпича редко устанавливают в гаражах из-за их громоздкой конструкции. Приборы занимают немало пространства, а большая внутренняя теплоемкость увеличивает потери времени на разогрев печи до рабочей температуры на 1—1,5 часа. Тем не менее в некоторых случаях установка кирпичной печи оправдана. Вот самые распространенные из них:

• гараж используется как мастерская или полужилое помещение;
• строение имеет достаточную площадь и высокие потолки;
• вблизи нет других гаражей, жилых и бытовых построек;
• в гараже нет избытка влаги, способной навредить раствору при длительном простое печи.

Для кладки дровяной печи используется огнеупорный и шамотный кирпич, а в связующий раствор добавляется огнестойкая глина.

Топливную камеру оборудуют внизу, обычно на уровне третьего ряда, в случае необходимости предусматривают окна прочистной и поддувальной камеры

Особое внимание следует уделить дымоходу — его конструкция должна обеспечить эффективное удаление дыма и копоти во внешнюю среду

Конструкция классической дровяной печи из кирпича с прочистным окошком и без поддувала обеспечивает длительное горение дров и высокую теплоотдачу. Из-за относительной простоты монтажа устройства часто встречаются на практике.

Изделия из листового металла

Металлические дровяные печи известны в народе под названием «буржуйки».

Они представляют собой однокамерную конструкцию из листовой стали, оборудованную дымоходной трубой и зольником, в котором скапливаются твердые продукты горения.

Часто буржуйку дополняют платформой для приготовления пищи. По сравнению с кирпичными печами, металлические устройства обладают такими преимуществами:

• компактность и мобильность;
• дешевизна исходных материалов;
• высокая скорость прогрева помещения;
• простота реализации дымохода, удаления золы и пепла.

Чтобы самостоятельно изготовить буржуйку, достаточно обладать базовыми навыками работы со сварочным аппаратом и слесарными инструментами. Конструкции, рассчитанные на установку в одноместных гаражах, очень просты.

В современных гипермаркетах строительных и хозяйственных товаров можно найти буржуйки промышленного изготовления. Очевидно, что их цена будет выше самодельных приборов, но такие изделия надежны и долговечны.

Использование отработанных баллонов, чертежи устройства

Из пустых газовых баллонов можно сделать очень удобную дровяную печь всего за несколько дней. Такая конструкция объединяет достоинства кирпичных печей и буржуек, позволяя создать не слишком громоздкий удобный прибор с длительной и интенсивной теплоотдачей.

Фото 1. Чертёж печи-буржуйки для гаража из газового баллона. Представляет горизонтальный тип конструкции.

В случае правильной сборки, подобная печь обеспечивает тепловую мощность более 5 кВт, чего достаточно для обогрева крупного гаража. Одна полная загрузка дров гарантирует 3—4 часа стабильного горения — это свидетельствует об экономичности печи. Конструкцию при желании можно легко оборудовать площадкой для приготовления пищи. Среди рассмотренных видов дровяных печей именно баллонная обладает оптимальным соотношением цены материалов, эффективности использования и простоты изготовления.

Фото 2. Чертёж дровяной печи из газового баллона. Конструкция является вертикальной, указаны размеры устройства.

Основные требования

Поскольку в основном гаражные печи используются для обогрева небольших помещений, необходимо учесть и некоторые требования, которым должно соответствовать то или иное изделие.

В зависимости от габаритов помещения необходимо подобрать лучший вариант конструкции и определиться, какое печное отопление подойдет в наилучшей степени и какая модель будет наиболее актуальной и эффективной – кирпичное изделие или вариант из пустого баллона.

Важно, чтобы изделие обладало не только самым высоким КПД, но и соответствовало всем правилам безопасности. Во избежание проникновения дыма в помещение и возникновения угрозы жизни необходимо убедиться, что дымоход устроен по всем правилам и тщательно герметизирован

Едкие пары дыма ни в коем случае не должны проникнуть в помещение.

Все легковоспламеняющиеся предметы и горючие вещества должны находиться на безопасном расстоянии от изделия, поэтому следует заранее позаботиться о месте расположения печи. Не следует использовать для растопки сырье сомнительного происхождения, поскольку выделяемые пары и газы могут оказаться вредными для здоровья.

При использовании металлических моделей следует разделить время топки на несколько периодов. Лучше растапливать печку два или три раза, нежели прибегать к длительному периоду горения. Это обусловлено тем, что металл может чрезмерно раскалиться и его соприкосновение с любыми горючими материалами приведет к пожару.

Во время растопки и на протяжении всей процедуры горения сырья необходимо держать дверцу закрытой, дабы избежать попадания огня вовне и его распространения по пространству помещения.

Категорически запрещается оставлять маленьких детей наедине с растопленным изделием.

Преимущества и недостатки использования буржуек

По аналогии с любыми другими приборами отопления, буржуйки также отличаются определенными плюсами и минусами в работе.

Из положительных свойств можно отметить следующее:

• использование неограниченного ассортимента твердого топлива — дрова, опилки, уголь, щепа, брикеты, пеллеты, торф и т.д. В некоторых случаях в качестве топлива используют даже переработанное машинное масло;
• возможность изготовления буржуйки своими руками (чертежи см. ниже) практически из подручных материалов;
• компактный размер печи, что позволяет размещать даже в небольшом помещении;
• нет необходимости монтажа дымохода, фундамента и площадки.

К отрицательным характеристикам относится:

• необходимость защиты от выпадения из топки предметов сгорания – угольков, искр и т.п.;
• сильный и быстрый нагрев стенок печи, что увеличивает риск травмы окружающих;
• большой расход топлива – такую печь рационально использовать только для кратковременного обогрева.

Схема водяного отопления гаража и вариации

Схема водяного отопления гаража состоит из котла, металлических радиаторов высокой степени теплопроводности и соединительных труб-стояков (подробнее: «Стояковая система отопления — устройство на примерах»). Нагретая в котле вода по стояку подается к батареям, постепенно их прогревая. Нагретыми батареями прогревается воздух в помещении гаража. Далее остывшая вода возвращается к котлу для последующего нагрева и дальнейшего движения к радиаторам по замкнутой системе. Наглядное изображение схемы водяной системы отопления гаража приведено на рисунках и фото (про «Схема водяного отопления частного дома — возможные виды расчета»).

Уже имеющаяся магистраль центрального отопления, проведенного в доме, станет наиболее удобным вариантом для, как уже говорилось, примыкающего к основному строению гаража (прочитайте: «Централизованное отопление это одновременно плюсы и минусы»). Также подобный вариант пригоден для расположенных поблизости от дома технических помещений, при этом расстояние до дома от них не должно превышать 40-ка метров.

Что касается автономной котельной, то строительство ее будет экономически обоснованным только в том случае, если здание гаража находится на значительном расстоянии от центральной отопительной магистрали. Если же гараж находится в группе, состоящей из нескольких гаражей, так называемом гаражном кооперативе, то еще более удачным вариантом будет комплексное оборудование автономной отопительной системы для всех помещений.

Котлы для твердого и дизельного топлива

Небольшая буржуйка отлично справится с отоплением маленького помещения и одновременно просушит воздух. Топить ее можно углем, дровами, торфяными брикетами и т.д.

Вместо самодельной буржуйки можно использовать специальный котел, но тогда к смете расходов прибавится сумма его стоимости.

Существуют котлы для твердого и для дизельного топлива. Они безопасны и не требуют постоянного присутствия человека.

Некоторые автовладельцы устанавливают в гаражах печи из кирпича. Принцип работы печи аналогичен буржуйке – сгорая, топливо нагревает печь, от которой прогревается воздух в помещении. Отличие кирпичной печки от железной в скорости прогрева: кирпич нагревается дольше, но и тепло сохраняет лучше.

При установке котла или буржуйки необходимо учитывать правила пожарной безопасности: устанавливать печь на твердое (лучше монолитное) негорючее основание, защитить ближайшие поверхности от случайного воспламенения и правильно обустроить дымоход.

Использование буржуйки или кирпичной печи подходит для временного отопления гаража – автоматизировать подачу топлива невозможно, а постоянно подкладывать дрова или уголь неудобно. Еще один серьезный недостаток этого варианта – высокая пожароопасность. Даже при оборудовании вокруг печи железного фартука есть риск воспламенения горючего, резины или других материалов, которые всегда есть в гараже.

Безопасна в использовании печь «Булерьян». Топят ее дровами, которые закладывают один раз в 5-10 часов. Минус такой печи в ее стоимости, сложности обустройства дымохода – он должен быть правильно утеплен, и необходимости регулярного удаления сажи.

Общий минус использования перечисленных печей – необходимость покупки топлива и оборудования места для его хранения.

Кроме того заводские котлы стоят недешево, а самодельные буржуйки и кирпичные печи могут стать причиной пожара.

Газовые печи для гаража

Эксперты советуют сделать акцент на печах, которые работают от газа, когда есть необходимость в периодическом отоплении помещения. Главные плюсы:

• быстрый обогрев;
• мобильность и компактные размеры;
• независимость от перебоев подачи электричества.

Основные недостатки:

• используя природный газ, нужно много согласований и проверок техники и подводки магистрали;
• взрывоопасность устройств;
• тепло не аккумулируется, потому понадобятся защитные экраны с отражающими покрытиями;
• риск появления болезней горла.

Современные печи на газе разрабатываются с учётом недостатков. Каталитические устройства не используют сжигание топлива во время работы. Чтобы сделать правильный выбор, нужно тщательно изучить виды отопительных устройств.

Газовая печьФОТО: utepleniedoma.com

Конвекционные обогреватели

Не менее популярными считаются конвекционные устройства. В закрытой камере сгорания будет сжигаться газ, наружное покрытие камеры формирует радиатор с большой площадью теплообмена, при помощи которого активно нагревается воздух. Чтобы защитить камеру сгорания, создать канал для продвижения воздуха, прибор оснащается кожухом из металла.

Конвекционный обогревательФОТО: remstrdom.ru

Для прогрева помещения понадобится больше времени, но расходуется меньшее количество газа. Такой отопитель станет оптимальным решением, чтобы поддержать минимальные температурные показатели внутри гаража на уровне +5ºС, исключая промерзание.

Монтаж конвекционного обогревателяФОТО: otoplenie-pro.com

Статья по теме:

Инфракрасные каталитические и керамические

Крайне популярны следующие виды инфракрасных печей:

• керамические;
• каталитического типа.

Инфракрасная печьФОТО: pechnoy.guru

Керамические ИФ-обогреватели были созданы, чтобы уменьшить риски, которые связаны с применением огня и взрывоопасного газа. Камера сгорания оснащена защитными средствами, перекрывающими подачу газа при аварийной ситуации. Основные защитные компоненты:

• контроль температурных показателей;
• индикатор положения;
• индикатор содержания углекислого газа.

Керамический обогревательФОТО: tehnika.expert

Плюсы каталитической печи:

• небольшие размеры и масса;
• простое устройство;
• возможность ориентировать печь с большим углом разворота;
• невысокая цена.

Минусы:

• активное окисление почти не отличается от открытого горения;
• пожароопасность.

Каталитический обогревательФОТО: tehnika.expert

Газовые камины

В устройстве сжигается природный либо баллонный газ в закрытой топке. Для улучшения функционирования понадобится создать нагнетающую вентиляцию, чтобы в топку поступал воздух. Он необходим для горения и выведения газов в дымоходную трубу. Это позволяет исключить сгорание кислорода и снижение влажности воздуха.

Камины относят к ИФ-обогревателям, но, в то же время, есть определённые отличия:

• нет стальной либо керамической решётки;
• устройство стационарное;
• роль решётки выполняют стенки камина и дымоходная труба.

Газовый каминФОТО: pechnoedelo.com

Тепловые газовые пушки

Устройство быстро обогревает комнату, однако не аккумулирует тепло. В таком варианте увеличится расход топлива, потому пушки подойдут для отопления помещений природным газом либо для кратковременного обогрева.

Тепловая газовая пушкаФОТО: drive2.ru

Достоинства:

• экономичность газопотребления;
• удобная транспортировка;
• небольшие размеры;
• повышенная производительность;
• есть индикатор содержания CO2.

Недостатки:

• понадобится газовый баллон;
• необходимо сделать качественную вентиляцию;
• шумное функционирование;
• пожароопасность.

Монтаж тепловой газовой пушкиФОТО: teplowood.ru

Статья по теме:

Самый экономный вариант отопления гаража (видео)

Как изготовить буржуйку с водяным контуром своими руками

Для отопления гаражной постройки без существенных материальных затрат можно применить буржуйку с водяным контуром. Весь процесс монтажа системы вполне реально выполнить самостоятельно без помощи опытных мастеров, что позволит сэкономить, убережет семейных бюджет от неоправданных трат.

Своими руками изготовление печи требует от человека некоторых навыков работы с изделиями из металла, сварочным аппаратом. Поэтому опишем все этапы работы подробно далее.

Какие характеристики следует иметь печи в гараже

Только качественные печки способны обеспечить гаражное строение достаточным количеством тепла зимой

Поэтому важно придать изделию, изготовленному самостоятельно, определенные параметры. Тогда оно будет соответствовать требованиям к такому оборудованию, установленному внутри автодома.

Чертеж подключения и работы печи.

А именно:

1. Компактные размеры.
   Гараж зачастую имеет довольно ограниченную по размеру площадь, поэтому поместить здесь крупногабаритную печь не выйдет.
2. Экономичность изготовление и эксплуатации.
   Изготовить и обустроить печь внутри гаража должно быть максимально доступно по стоимости, а сама она должна экономно расходовать топливный материал.
3. Вариативность вида топлива.
   Если предусмотреть возможность топки несколькими отличными между собой видами топлива, то получиться оптимизировать расходы на их закупку. К примеру, осенью можно топить пеллетами, а зимой – дровами.
4. Максимальная комфортабельность для пользователя.
   Достигнуть этого качества гораздо легче, если изготавливаешь агрегат своими руками.

Необходимые материалы и инструменты

Актуальные при работе материалы и инструменты во многом зависят от выбранной формы печки и конструкции из труб. Для обогрева буржуйка в гараж может быть круглой, квадратной, прямоугольной. Круглые модели требуют закупки трубы или металлического бочонка с диаметром от 30см и толщиной стеночек – 5 мм.

В процессе работы нужны такие инструменты:

• сварка с минимальной силой тока 200 А;
• набор молотков;
• щетка с металлическими прутиками высокой жесткости;
• болгарка, диаметр круга к которой составляет 12,5 см;
• плоскогубцы.

Изготовление буржуйки

Итак, у вас в большом количестве заготовлены на зиму дрова, дровяная печь, поэтому в приоритете. Расскажем о том, как ее смастерить самостоятельно. Прежде чем, начинать выполнять разметку, сварочные работ и монтаж агрегата внутри автодома, потребуется переодеться в рабочую форму. Это позволит избежать риска ожогов или ссадины в процессе работы.

Далее выполните следующую последовательность действий:

Определитесь с актуальной толщиной стен буржуйки, что повлияет на актуальную толщину листового материала, актуального для работы. Выполните раскрой материала, согласно составленному чертежу, отложите в сторону днище, стенки изделия, пронумеровав детали с внутренней стороны.

На заметку! Главной составляющей буржуйки с водяным контуром считают теплообменник, располагающийся в топочном отсеке и подсоединяющийся к отопительной сети. Чтобы изготовить теплообменник своими руками, стоит применить полые трубы из стали, листовую сталь толщиной 5 мм.

Пример работы печи с водяным контуром.

Установите днище на минимальной высоте от пола – 30 см, что позволит снизить риск нагревания пола. Затем скрепите днище печи со стеночками, но не с передней, при помощи сварочного аппарата. Также с обратной стороны основания изделия крепятся ножки из металла.

Важно! Все элементы конструкции должны соединяться строго под прямым углом, фиксируются сварным аппаратом тавровым швом. Между топкой и поддувалом следует организовать три-четыре отверстия для изъятия золы с шагом в 5 см

Ниже потребуется прорезать проем для поддувального отсека.

Далее присоедините к конструкции переднюю стенку с заранее обустроенными проемами под дверки. Сбоку отверстий зафиксируйте навесы для крепления дверок топочного отсека, поддувала. Оснастите дверки засовами.

Проверьте сварные швы на предмет дефектов. Далее, приварите верхнюю сторону печки и дымоотводную трубу.

Монтаж водяного контура

Водяное отопление в гараже с помощью буржуйки можно реализовать самому.

Для этого потребуется:

• установить радиаторы;
• подсоединить металлопластиковые трубы к печи и радиаторам;
• установить арматуру для регулировки на участках выхода и входа;
• выполнить монтаж расширительного бака, чтобы уберечь трубы от разрыва при работе системы.
