Свайный фундамент тисэ: технология строительства

Фундамент ТИСЭ своими руками: пошаговая инструкция. Свайный фундамент ТИСЭ: технология строительства. Как сделать опалубку? Разбуриватель.

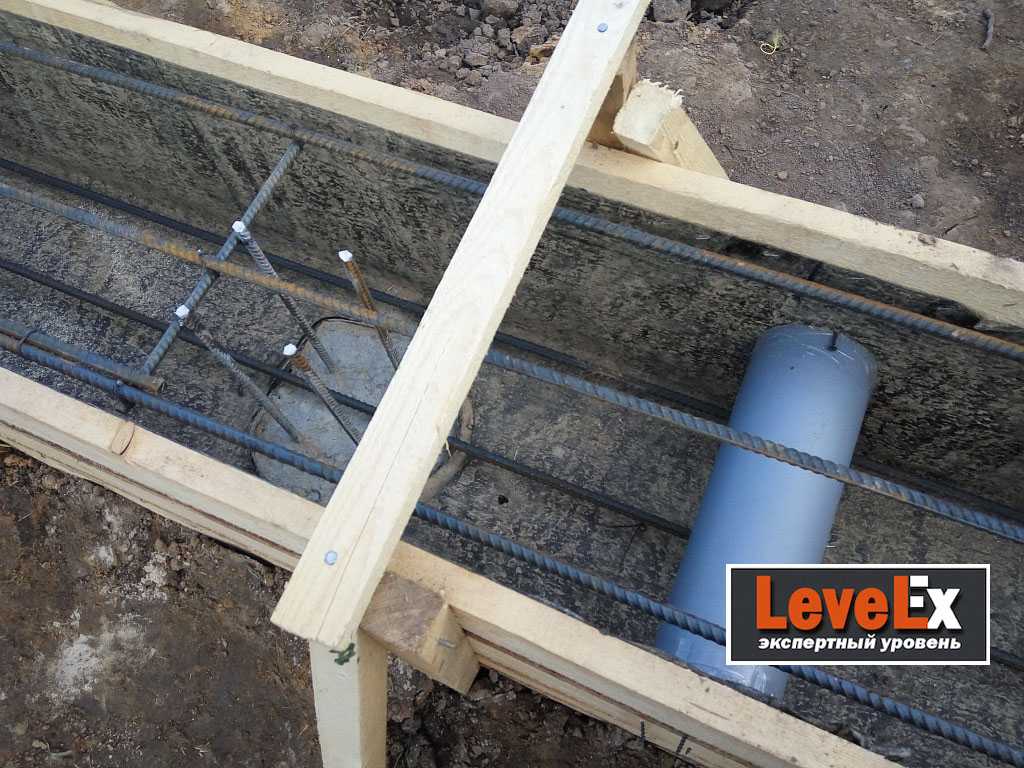

Изготовление ленточного контура

Осуществляя заливку ростверка, помните, что это должна быть прочная конструкция из бетона, надежно армированная по периметру

Обратите внимание на качество смеси, надежность соединений арматуры. Очередность мероприятий:

  • установите и выставьте по уровню деревянные щиты;
  • оббейте внутреннюю поверхность полиэтиленовой пленкой;
  • установите арматурные каркасы, соединив их проволокой в жесткий контур;
  • зафиксируйте неподвижность опалубки с помощью стальных шпилек и поперечно расположенных брусков;
  • заполните подготовленный контур бетонным раствором, удалите из массива воздух;
  • обеспечьте твердение бетонной смеси на протяжении 4 недель.

Фундамент ТИСЭ: порядок работ

В самой методике ТИСЭ есть некоторые рекомендации:

  1. Сваи заглублять примерно на 20 см ниже уровня промерзания для региона .
  2. Для армирования сваи используют четыре прута ребристой арматуры диаметром 10-12 мм. Располагать прутья нужно не ближе, чем 4 см от края.
  3. Если уклон участка больше 10%, выпуск арматуры необходимо связать с ростверком.
  4. Ростверк использовать или высокий — приподнятый на 150 мм над грунтом, или делать свайно-ленточный фундамент с мелкозаглубленной лентой. Второй вариант используют для тяжелых зданий, передать вес которых посредством свай невозможно, тогда делают ленту, которая увеличивает площадь передачи.

Схема армирования свайно-ростверкового фундамента с железобетонным ростверком (свайно-ленточного)

Не стоит делать на дне скважины песчаную подсыпку: она не будет иметь нормальной плотности и работать не будет.
Чтобы опора была надежной, применяйте вибраторы для бетона. Ручное вибрирование при помощи стержня арматуры неэффективно. Если в хозяйстве такого устройства нет, возьмите в аренду на время заливки фундамента: прочность повышается значительно.
Опалубку для сваи делаете из толя, рубероида или пергамина, свернутого в трубку. Лучше чтобы она имела несколько слоев (2-3). Их скреплять ничем не нужно: скрутили чуть меньше, чем диаметр, вставили. Высота этой опалубки — на 15 см выше уровня грунта независимо от того есть уклон на участке или нет. Этот торчащий кусок желательно присыпать песком или грунтом, и уплотнить его вокруг. Это не даст развалить толь при заливке бетона.

Фундамента ТИСЭ — подвид свайно-ростверкового фундамента. И технолоигя его изготовления ничем не отличается. Вся разница в процессе бурения. Других нет. Порядок работ и технология изготовления свайно-росветкового фундамента описаны тут. А в этой статье лучше дадим несколько практических советов.

Сложности при бурении

Если грунт сильно сыпучий — мелкий песок — стенки скважины могут осыпаться. Чтобы этого не произошло, налейте воды. Песок уплотнится и будет держать форму. Вода поможет и в том случае, если грунт очень сухой и плотный. Пробурив несколько десятков сантиметров, залейте в скважину воду. Она размягчит грунт, его можно будет порубить лопатой или другим приспособлением, а потом вынуть при помощи бура.

Пробурить скважины под фундамент ТИСЭ своими руками нелегко, но возможно даже в одиночку

Сложности создают мощные корни деревьев и кустов. Их нужно порубить. Для этого топорище приваривают (прикрепляют) к рукоятке. Резко опуская его в лунку, измельчают корни.

Как формировать расширение

После достижения проектной глубины скважины к буру прикрепляют плуг. Он может фиксироваться в двух положениях: для формирования пятки в 50 или 60 см. Плуг привязывается к веревке.

Это плуг, за счет которого формируется куполообразное расширение

Опускаете бур вниз, веревка натянута, плуг прижат. Веревку отпустили, он под собственным весом опускается вниз. Начинаете вращать (идет тяжело — режущая поверхность большая), лезвие разрезает грунт, формируя утолщение.

Вращать можно и по часовой стрелке и против. Если по часовой, то старайтесь вниз не давить: углубляться не нужно. При вращении против часовой происходит только разрезание грунта без углубления, но возникает другая проблема: грунт ссыпается под бур, выталкивая его вверх.

Оптимально порядок работ такой: прокрутили несколько раз против часовой стрелки. Как почувствовали, что лезвие уперлось в свод, делаете несколько обороть по часовой стрелке, набирая в корпус бура срезанный грунт. Вытаскиваете бур, высыпаете грунт. Повторяете несколько раз, пока не сформуется расширение (грунт перестанет набираться).

На твердых грунтах работа с раскрытым плугом может быть проблематичной. Тогда можно формировать расширение поэтапно. Сначала выставить плуг на самое маленькое расстояние, потом его увеличить до нужного размера.

Заполнение бетоном

Если уровень грунтовых вод невысокий, никаких проблем не возникает: заливаете, обрабатываете вибратором. Все.

Если уровень грунтовых вод высокий, пятку можно заливать сразу после того, как ее сформировали. Нужно будет только вставить арматуру. Ее тогда вяжете до начала бурения. Заливку основной части скважины можно оставить «на потом».

Выставив арматуру и опалубку начинают заливать бетон

Если воды много и прибывает она быстро, понадобится большой мешок из плотной пленки с дыркой внизу. Вставляете его в скважину и льете бетон. Так как он плотнее, он вытесняет воду. Залив пятку, вытаскиваете мешок. Он пригодится для следующих свай.

В видео ниже продемонстрирована технология строительства фундамента со сваями ТИСЭ и высоким ростверком.

Расчёт и технология возведения фундамента ТИСЭ

Расчёт необходимого числа фундаментных столбов для каждой конкретной постройки подробно описан в статье о столбчатых фундаментах. Для фундаментов ТИСЭ он абсолютно аналогичен, поэтому повторяться не будем.

Работы по устройству фундамента ТИСЭ производятся в следующей последовательности:

  1) На основании расчёта производится разметка фундамента на участке застройки.

  2) Производится бурение скважин на 0,2-0,3 метра ниже глубины промерзания вручную или с использованием средств механизации.

    Несколько советов:

— Лучше сначала пробурить цилиндрические части всех скважин, а потом делать расширения (это позволит сэкономить время на установку-снятие плуга бура);

— В процессе бурения Вам могут попасться камни. Маленькие сами собой упадут в накопитель, большие придётся выкорчёвывать и  доставать, например, мотыгой. Если Вы наткнулись на большой валун, нужно сместить скважину (смещение до полуметра допустимо без дополнительных расчётов);

— Чтобы облегчить разбуривание расширения в сухих глинистых грунтах, предварительно (например, на ночь) в каждую скважину заливают вёдер по пять воды. Грунт при этом увлажнится и бурение будет осуществляться легче. Также воду заливают и при сухих песчаных грунтах, для предотвращения обсыпания грунта;

— Если есть опасность обсыпания грунта в расширенном основании скважины, старайтесь не затягивать с заливкой бетона. То есть разбурили одно расширение, сразу заливайте бетон, затем другое, и снова бетон, и так далее. Так поступают на песчаных грунтах и при высоком уровне грунтовых вод, которые быстро подмывают стенки сферического расширения.

  3) Изготовляется рубашка из рубероида (процесс показан в статье о столбчатых фундаментах, там же описано и армирование) и вставляется в скважину до начала расширения (на рисунке ниже показана как гидроизоляция).

4) Вяжется арматурный каркас, вставляется в скважину и заливается бетон. Изготовление арматурных каркасов — довольно трудоёмкая операция, поэтому лучше выполнить её ещё до начала бурения скважин.

  5) После заливки всех опор приступают к сооружению ростверка. Этому процессу посвящена отдельная статья «Столбчатый фундамент с ростверком (свайно-ростверковый)». К тому, что там написано стоит добавить лишь следующее: если делается высокий ростверк, то уровень его над землёй не должен превышать 20 см. Связано это с небольшим диаметром цилиндрической части сваи.

Если участок не ровный, имеет определённый рельеф, ростверк делается либо с переменной высотой сечения при небольших уклонах (на рисунке слева), либо ступенчатым — при больших уклонах (на рисунке справа).

Строительство

Универсальное основание, возведенное по технологии ТИСЭ, востребовано, ведь оно обходится недорого, а его строительство не занимает много времени, к тому же все можно выполнить своими руками. Изначально тщательно подготовьте участок, а именно уберите верхний слой почвы и смонтируйте обноску.

Затем выполните разметку расположения свай и участка. Для этого применяется гидроуровень. Затем немного спилите колышки и разместите по наружным углам площади гвозди, зафиксировав на них веревку, можно применить и прочную леску. Когда это работа выполнена, установите колья для несущих стен.

Для монтажа каркаса обноски применяется кругляк из доски толщиной 50 мм. Рекомендуется применять садовый бур. Экономнее и удобнее делать полусплошную обноску, на которой обязательно надо определить нулевой уровень.

Затем выполняется монтаж гладких брусков, которые крепятся к доскам. Сверху должен быть нулевой уровень

Обратите внимание, что обноску устанавливают для контроля, потом ее демонтируют. По округе выкопайте яму и приступайте к бурению

Для начала рекомендуется выполнить приблизительно 5 скважин, после чего их надо расширить.

Если в почве небольшое количество песка, то сверление будет происходить с трудностями и на эту работу уйдет много времени. Чтобы облегчить процесс, в каждую скважину на ночь залейте 5 ведер воды, это размягчит почву и на следующий день увеличить скважину будет легче. Таким образом вы сможете справиться без специального оборудования.

Устанавливая основание ТИСЭ, не забывайте про армирование. Узнать длину прутка можно исходя из глубины опоры. Если арматура будет чуть заметна из-за столба, ее в дальнейшем можно эксплуатировать как виброуплотнитель для бетонирования, что позволит убрать остатки воздуха из бетона.

Следующей процедурой является гидроизоляция, для которой используется рубероид. Для монтажа материал надо разделить на куски и скрутить в цилиндр. Изделие помещается в скважину, но только когда будет выполнен монтаж арматуры. Видимый конец рубашки обсыпают грунтом. Установка фундамента ТИСЭ требует максимально быстрое бетонирование.

Когда вы зальете столбы и засыплете опоры, начинайте изготавливать ростверк. Для этого устанавливаются щиты, их накрывают прочным полиэтиленом. Опалубку фиксируют шпильки, а с двух сторон делаются отверстия в брусе. Один конец шпильки загибают за другой, на котором фиксируется шайба и гайка. На шпильки устанавливается арматура, ее фиксируют стяжками из пластика.

Неоспоримым преимуществом данного фундамента является отсутствие дренажа. Не надо выполнять утепление отмостки и забирки. А чтобы стоки не действовали разрушающе на участки, прилегающие к отмостке, снаружи устанавливаются желоба ливневки.

Технология строительства столбчатого фундамента ТИСЭ с ростверком

Главный принцип при применении ТИСЭ – возведение ростверка, опирающегося на опорные столбы фундамента с расширением нижнего конца (подошвы). Столбы для такого фундамента нельзя считать полноценными сваями, хоть скважины для них бурятся по тому же принципу – опоры для фундаментного основания ТИСЭ погружаются на меньшую глубину, а привычные всем сваи не имеют уширения в нижней части.


Бурение скважины с уширением внизу

Отличительная черта ТИСЭ – ростверк столбчатого типа. Практически фундамент тисэ обеспечивает полное нивелирование сил пучения, пытающихся давить на фундамент в межсезонье и при замораживании/оттаивании грунта. Что еще выделяет это сооружение среди аналогичных по функционалу оснований:

  1. Сваи (столбы, опоры) погружаются ниже уровня промерзания грунта в регионе;
  2. Минимальная площадь соприкосновения опоры с грунтом по боковым поверхностям;
  3. Пучинистые грунты заменяются на гравий или щебень на площади строительства дома и за ее пределы на 1,5-2 метра (на расстояние обустройства дренажа и отмостки);

Еще одно достоинство, которым обладает свайный фундамент тисэ: опоры с расширением в нижнем торце (пятке) можно изготавливать по традиционной технологии, а при заглублении сваи (опоры) намного проще пробурить скважину шире, чем диаметр опоры. В скважине заливается пятка, на которую устанавливается трубчатая опалубка диаметром меньше, чем подошва.


Объемный 3-D проект фундамента ТИСЭ

Свободное пространство в скважине заполняется сыпучими материалами для создания дренажа вокруг опоры. Если же применять обычные сваи (без расширенной подошвы), то глубину бурения придется увеличивать, погружая столбы ниже уровня промерзания грунта как минимум на 1 метр, чтобы силы выталкивания пучинистого грунта не смогли воздействовать на подошву сваи.

Опора должна армироваться изнутри, что придаст фундаменту дополнительную прочность. Так, фундамент тисэ своими руками для одноэтажного каркасного дома может иметь всего 2-3 сваи ТИСЭ вместо 10-15 обычных погружных свай, которые вбиваются через 1-1,5 на всех линиях несущих стен.

Для индивидуального застройщика строительство такого инновационного фундамента представляет трудность в одном: как расширить подошву скважины? Покупать специально для этой цели разработанный бур ТИСЭ — очень дорого для одноразовой работы, и это – единственный недостаток авторского метода, так как придется сооружать самодельный бур из подручного стройматериала.

Самодельный бур для скважин с расширяющейся пяткой

4 Делаем сваи, армируем и заливаем конструкцию – все просто и понятно

Сваи для строительства описываемого фундамента, которые выполняют функцию опалубки, допускается изготавливать из разных материалов. Обычно их делают из рубероида. Отрезаем часть от рулонного материала, скручиваем ее в цилиндр, фиксируем самодельную сваю скобами строительного степлера, а потом дополнительно обматываем ее проволокой. Если возиться с рубероидом нет охоты, используем в качестве опалубки полимерные либо асбестоцементные трубы.

Устанавливаем сваи в пробуренные скважины. Высоту опор берем на 6–7 см выше запланированного уровня ростверка (его подошвы). Затем осуществляем армирование свай. Выполняем его по вертикали и в поперечном направлении. Здесь есть несколько нюансов. Вертикальное усиление производим рифленкой – изделиями из металла периодического профиля толщиной 0,8–1,4 см, поперечное – гладкими кольцевыми либо квадратными прутками 0,6–0,8 см.

Устанавливаем собранные металлические каркасы в опалубки, смешиваем бетон и приступаем к его заливке. Процесс непростой. Опалубка обычно имеет небольшой диаметр, попасть струей бетонной смеси в нее затруднительно. Придется постараться. Схема заливки будет такой:

  1. 1. Наполняем трубы бетоном наполовину.
  2. 2. Берем глубинный вибратор, уплотняем смесь.
  3. 3. Заливаем бетоном оставшуюся незаполненной часть опалубки.
  4. 4. Повторно вибрируем смесь.

Сверху желательно засыпать отлитые столбики опилками либо мелким песком. В первые 2–3 дня застывания раствора его следует увлажнять.

Сравнение характеристик сметной стоимости технологии ТИСЭ с другими способами строительства основания

Соблюдение технологии ТИСЭ популярно из-за повышенной степени надежности, доступности. Усредненная цена по стране за 1 погонный метр основания составляет 3-5 тыс. рублей. Это с учетом трат на строительные материалы. Если монтировать самостоятельно, траты уменьшаться вдвое.

Существенное отличие наблюдается в точном сравнении методик создания фундамента. Сооружение стандартного монолитного бетонного основания за 1 погонный метр стоит 10 тыс. рублей. Отдельные вариации нуждаются в увеличении бюджета втрое и даже вчетверо.

Налицо существенная экономия, деньги можно потратить на отделку.

Свайное основание ТИСЭ увеличивает надежность фундаментной конструкции. Открывается возможность использовать сооружение на пучинистых участках. Земляные работы остаются прежними. Технология практически не меняется. Средства можно потратить на декорирование капитального сооружения.

Средняя оценка

оценок более 0

Поделиться ссылкой

Возведение обноски

Разметка фундамента под сваи Тисэ — пожалуй, самый трудный и ответственный этап. Для этих целей можно использовать гидроуровень или, на крайний случай, шланг с водой.

Рекомендуемая инструкция для разметки:

  • определить нулевой уровень. Он должен находиться на дистанции 35-45 см от грунта;
  • после определения нулевого уровня необходимо подпилить колышки и расположить по внешним углам гвоздик, натягивая веревки;
  • распределить осевые колышки для внутренних несущих стен;
  • установить каркас обноски. Для этого лучше использовать деревянные панели, толщина которых составляет 50 мм и садовый бур. Лучше, если обноска будет полусплошная – это и практично, и экономично;
  • закрепить опалубку с помощью толстых досок;
  • прибить гладкие бруски. Их верхняя часть и будет образовывать нулевой уровень;
  • на брусках разметить местоположение шнура для внутренних и внешних стен и центральную ось для столбов;
  • вбить гвозди и натянуть шнуры.

Этот этап очень важный, т.к. от него будет зависеть, в целом, устойчивость здания.

Расширение и армирование

Как подсчитано, в среднем, в день по три расширения можно сделать легко, но заливка сама по себе отнимает очень много времени. Так, например, при диаметре скважин до 30 см, расширение будет до 60 см. В этом случае, на один столб пойдет около 30 кг цемента

Но важно при этом проследить, чтобы раствор не был жидким

Рекомендуется учесть, что если в почве мало песка, то в этом случае эффективно сможет помочь вода. Так, если на ночь залить в готовые скважины около 5 ведер воды, расширения будут делаться намного легче.

Следующий шаг- армирование.  Длина арматуры должна равняться длине самого столба плюс 15 см для образования воздушного зазора ростверка и загиба нижних и верхних частей. Так, если длина составляет около 1,5 м, то на один столб понадобится приблизительно 2 прутка.

Выполнив полностью армирование, стоит позаботиться о качественной гидроизоляции для увеличения срока службы, особенно, если уровень грунтовых вод проходит достаточно близко к поверхности. Обычно для гидроизоляции пользуются рубероидом.

Бур можно приобрести в магазине, а можно и сварить своими руками

Порядок выполнения операций такой:

  • разрезать рубероид на части, можно прямо на грунте;
  • свернуть его;
  • скрепить с помощью канцелярских скрепок и вставить в скважину.

Разместить в углубление лучше уже после того, как полностью заполнится расширение и установится вся арматура. Торчащие концы таких рубашек можно просто обсыпать почвой, вынутой до этого из углубления, и утрамбовать.

Преимущества и недостатки

К преимуществам фундамента типа ТИСЭ относятся:

  • низкая стоимость;
  • отсутствие необходимости в привлечении тяжелой строительной техники;
  • автономность производства работ при строительстве: для выполнения технологических операций не требуется подключение к электросети;
  • высокая скорость возведения и минимальные трудозатраты;
  • возможность самостоятельного строительства индивидуальными застройщиками, не имеющими опыта и специальных навыков;
  • легкость подводки инженерных коммуникаций даже на полностью построенном объекте.

Недостатки технологии фундамента ТИСЭ:

  • данный способ строительства нельзя использовать на болотистых местностях, обводненных и илистых грунтах;
  • использование только ручного труда: процесс строительства из-за этого сильно усложняется на каменистых и твердых грунтах. Правда, сейчас начали выпускать буры ТИСЭ с механическим приводом, работающим от легкого бензинового двигателя;
  • нет возможности устроить под всем домом подвал;
  • требуется устройство отмостки увеличенной ширины.

Вышеперечисленные недостатки фундамента ТИСЭ перекрываются плюсами, так что можно считать данную технологию самой экономичной и прогрессивной для частного строительства.

Преимущества и недостатки ТИСЭ

Фундамент ТИСЭ позволяет экономить денежные средства и трудозатраты, так как метод предполагает сокращение объема грунтовых и бетонных работ, строительного материала, а также позволяет обойтись без привлечения рабочей силы.

Например, используя размеры фундамента дома 5×10 м, можно произвести расчет расхода стройматериалов. Для традиционного ленточного фундамента 0.70×0.40×30 м потребуется бетона объемом 8.40 м3, а для ТИСЭ своими руками всего 2.00 м3, из расчета, что нужно 20 свай 1.20×0.60 м.

Помимо экономической выгоды, отзывы застройщиков также помогают выделить следующие плюсы технологии:

  • отсутствие необходимости в применении дорогостоящей техники для строительства под ключ, благодаря технологии ТИСЭ 2 и ТИСЭ 3 (за исключением бура);
  • автономность работ; строительство осуществляется без подключения к электросети, поэтому может проводиться даже в полевых условиях;
  • снижение затрачиваемого времени на работы;
  • фундамент ТИСЭ доступен даже тем, у кого нет опыта строительства дома;
  • возможность развести коммуникации даже в уже построенном доме;
  • Яковлев разработал универсальный метод, пригодный для всех типов грунтов (пучинистых, с близким расположением грунтовых вод, в сейсмологических районах).

Демонстрируя очевидные плюсы, технология ТИСЭ имеет и недостатки. Отзывы индивидуальных застройщиков выявляют такие минусы:

Наземная и подземная часть фундамента ТИСЭ

  • невозможность работать на болотистых грунтах, где столбчатый фундамент может попросту утонуть или сломаться;
  • сложность бурения на каменистых грунтах, что увеличивает трудозатраты на начальных этапах строительства;
  • некоторые называют такие минусы, как уменьшение площади подвала из-за невозможности его обустроить под всем домом;
  • фундамент по технологии ТИСЭ требует отмостки большой ширины.

Несмотря на минусы, метод, который предложил конструктор Яковлев, остается самым экологически безопасным и удобным для частного строительства дома под ключ.

Расчет фундамента

Расчет фундамента дает застройщику понятие о том, сколько опор ему понадобится, с каким шагом они будут размещаться и на какую глубину уходить в землю. Перед началом определения этих показателей необходимо выявить, какова несущая способность грунта в соотношении с габаритами будущего дома. Для этого необходимо сделать расчет:

  • веса здания;
  • его эксплуатационной нагрузки;
  • нагрузки снежного слоя;
  • несущей способности сваи.

Чтобы произвести расчет веса дома, необходимо прибавить массу фундамента, стен, перекрытий и крыши. Вес фундамента определяется путем приблизительного определения веса потраченных на него стройматериалов, исходя из объема свай.

Расчет веса стен определяется нагрузкой стройматериала. При использовании опалубки ТИСЭ 2 необходимо прибавить 270 кг к общему весу, при использовании опалубки ТИСЭ 3 – 400 кг.

Готовый фундамент ТИСЭ

Перекрытия дают разную нагрузку, в зависимости от типа: деревянное – до 100-150 кг с утеплителем; железобетонное – 500 кг, бетонные плиты с пустотами – 350 кг. На 1 м2 крыши приходится вес в 50 кг для шиферной кровли, в 89 кг – керамической черепицы и 30 кг – листовой стали.

Чтобы произвести расчет эксплуатационной нагрузки, которую получает фундамент ТИСЭ, необходимо определить приблизительный вес всей бытовой техники, количества проживающих человек, коммуникаций и т.д.

Для односкатных и двухскатных крыш с уклоном 25˚ коэффициент нагрузки равен – 1, при наклоне 26-60˚ — 1.25. Сложив все показатели вместе, и умножив число на коэффициент 1.3, получаем расчет общего веса дома.

Расчет несущей способности сваи определяется в зависимости от типа грунта, величины его сопротивляемости на 1 м2, а также диаметра опоры, который застройщик планирует использовать, обустраивая фундамент по технологии ТИСЭ под ключ.

Например, на суглинке показатель сопротивления грунта составляет 3 кг/м2. Для сваи диаметром 250 показатель несущей способности будет составлять 1.5 т, для 500 мм – 5.88 т, а для 600 мм – 8.40 т. Наилучшие показатели демонстрируют сваи средней толщины 500 мм на всех типах грунта.

Чтобы сделать расчет глубины бурения, необходимо определить уровень промерзания грунта и прибавить к числу еще 20 см. Чтобы обустроить фундамент ТИСЭ, на завершающем этапе производится расчет шага установки столбов таким способом. Например, есть дом 5×10м, грунт массива – суглинка, вес дома 350 тонн, размеры периметра дома – 30 м.

Несущая способность глины – 6 кг/ см2. Если расширение выбранного основания 600 мм, то один столб может выдержать 17 тонн. Делим 350 т на 17 тонн и получаем 20 свай. Периметр дома 30 м, значит шаг установки опор, равен полутора метрам.

5 Сооружение ростверка – финал работ

После заливки свай начинаем обустраивать ростверк ТИСЭ-основания. Палубы (щиты) для него делаем из фанеры или обрезной доски. Оборачиваем эти изделия полиэтиленовой пленкой, сбиваем их в одну конструкцию гвоздями. Далее прорезаем в собранных палубах проемы для свай. Монтируем щиты на последние, фиксируя их стойками Н-образной формы на требуемой высоте.

Устанавливаем боковую опалубку – вертикальную, сбитую из досок. К нижнему щиту крепим ее саморезами. Затем с помощью арматуры усиливаем опалубку для ростверка, после чего конструкция заливается раствором бетона. Нюанс. В процессе строительства деревянных домов перед бетонированием ростверка закладываем в него шпильки, болты и прочие закладные детали, которые нужны для сооружения обвязки постройки.

Ждем застывания опалубки. При необходимости проливаем ее водой в первые дни. Когда бетон затвердеет, гидроизолируем ростверк. Обрабатываем его битумной, полимерной либо эпоксидной мастикой или же наплавляем поверх конструкции рулонный материал, покрытий битумом. Также влагозащиту ростверка можно произвести штукатуркой на основе водостойких компонентов. Выбор за вами.

Висячий ростверк дает возможность организовать в доме подпол. Чтобы защитить его от осадков, ветра, проникновения животных, имеет смысл закрыть нижние части конструкции листовыми изделиями, кирпичной кладкой либо специальным цокольным сайдингом. Их монтаж не вызывает проблем. Такие облицовочные мероприятия требуют минимума времени.

Дополнительно рекомендуется оснастить основание ТИСЭ отмосткой. Она защитит сооружение от талых и ливневых вод. Своими руками ее сможет сделать любой умелец. Здесь нужно учесть лишь пару советов. Ширина отмостки берется больше кровельных свесов на 10–12 см. Монтируется она с уклоном наружу на уровне 6–7 градусов.

Изучайте технологию Яковлева, приобретайте фирменный бур и стройте надежный фундамент для дома на любых типах грунта. Удачи!

Буры

Для устройства буронабивной сваи применяют специальные ручные буры типа ТИСЭ-3Ф. Конструкция таких инструментов очень простая.

Телескопическая штанга длиной 1.4 метра. Наверх штанги устанавливается ручка. Дополнительно в комплекте идёт удлинитель 1.0 м.
Для расширения низа скважины, между штангой и буром крепится на подвижном кронштейне плуг. Его отпускают на той глубине, где должно начаться расширение.
К низу штанги крепится сам бур. У него 4 резца для разных направлений работы. Сам корпус бура является контейнером для сбора и выноса грунта.
После разметки расположения свай, в месте бурения снимается дёрн. Затем, точно по центру будущей сваи, лопатой или специальным приспособлением (входит в комплект) выкапывается круглая ямка глубиной 0.15 м по диаметру бура.
Снимаем со штанги плуг и сверху устанавливаем ручку.
Выставляем начальную длину штанги. В её теле просверлено 3 отверстия для постепенного удлинения по мере увеличения глубины скважины. Если надо использовать удлинитель, то снимаете ручку, добавляете на штангу удлинитель и опять надеваете ручку.
При бурении, по мере накопления грунта в контейнере, его поднимают, высвобождают и продолжают процесс

Во время работы особое внимание обращайте на вертикальность бурения, постоянно проверяйте по уровню. Диаметр сваи будет небольшой, а бетон на изгибающие нагрузки работает плохо

Свая может просто сломаться!

Когда достигнете проектной отметки, приступайте к расширению низа скважины. Выкрутите на контейнере два болта. Установите и закрепите плуг. Здесь надо отметить, что плуг можно установить в три разные позиции. Для расширения низа на 400, 500 и 600 мм (смотрите в инструкции). Прикрутите к кронштейну верёвку и поднимите плуг в транспортное положение.
Осталось опустить плуг в скважину, освободить верёвку и, проворачивая против часовой стрелки, расширить низ.
Работать желательно вдвоём.

Рейтинг
( Пока оценок нет )
Понравилась статья? Поделиться с друзьями:
Сам Себе Строитель
Добавить комментарий

Adblock
detector
