Порядок сооружения монолитного фундамента

Монолитный фундамент: надёжность, долговечность, порядок сооружения, стоимость. Заливка плиты на ленточный фундамент: особенности и последовательность выполнения работ.

Монолитная плита

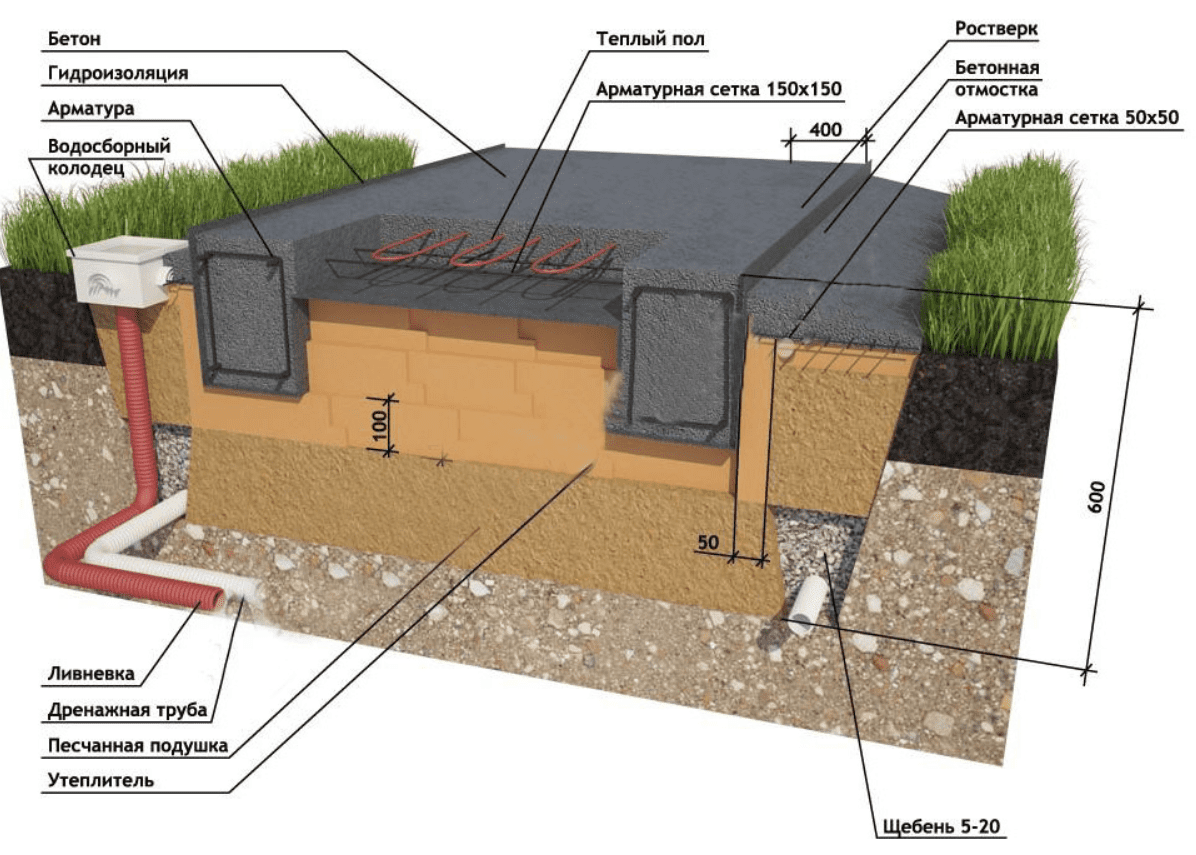

Этот вариант конструкции фундамента представляет собой комбинацию плитного и ленточного основания. Наглядно, хоть и упрощенно, его можно представить в виде плоской крышки коробки, перевернутой вверх дном.

Сначала строится лента, а поверх нее заливается монолитная плита таким образом, чтобы ее края опирались на ленту. Получается, что дом опирается на плитное основание, имеющее ленточный фундамент.

Такая комбинация позволяет объединить преимущества двух типов основания, получив в результате снижение нагрузки на ленту от перераспределения веса постройки и возможность ее усиления в участках наибольшей нагрузки.

Преимущества плиты состоят в низком удельном давлении на грунт, вызванном большой площадью опоры. Основание перемещается вместе с домом при возникновении подвижек почвы, не разрушаясь и не причиняя вреда постройке.

Лента, установленная под плитой, снижает возможность бокового смещения, сдвигающего платформу с песчаной подушки. Кроме того, появляется дополнительное усиление по периметру несущих стен, снижающее нагрузку на плиту.

Итогом такого объединения становится возможность снизить толщину плиты и площадь сечения ленты, взаимно усиливающих друг друга, что дает заметную экономию строительного материала.

К недостатками можно отнести необходимость тщательного обследования гидрогеологических условий участка, достаточно сложный инженерный расчет проекта и большое количество трудовложений, в частности — земляных работ.

Основа для расчетов

Фундамент должен быть больше размеров строения

Расчеты по высоте и площади плитных фундаментов относительно несложные. Габариты основания должны выходить за пределы стен дома и рассчитываются по формуле:

S >γn F/γc Ro,

Где γ=1,2- коэффициент надежности;

F – вертикальная нагрузка (вес строения, сезонные нагрузки, проходимость);

γc – коэффициент типа грунта (пластичная глина — 1,0;слабо пластичная глина, маловлажные пески, крупные пески — 1,2; мелкие пески – 1,3,);

R0 – условное сопротивление грунта, значение которого берется в таблице из СНиП для мелкозаглубленных фундаментов.

Виды

Устройство монолитного фундамента

В зависимости от геологических условий участка и вида постройки применяются монолитные фундаменты:

  1. Коробчатый получил свое название от того, что его ребра соединяются плитами перекрытий, в результате получается замкнутый прямоугольник. Такое основание способно выдерживать большие нагрузки, его ребра изготавливаются одинаковой высотой со стенами подземной части домостроения.
  2. Сплошная монолитная плита применяется в постройках без подвальных и цокольных этажей.
  3. Ребристые перекрестные плиты используют при строительстве многоэтажных домов. Ребра устраиваются из железобетонных блоков или заливаются в виде монолитной конструкции, равной по высоте с цоколем.
  4. Для сейсмически активной местности существует особая технология монтажа: во время бетонирования из монолитного бетона устраивают ребра жесткости, арматурный каркас которых переплетается с каркасом бетонного основания.

Преимущества и недостатки плитного фундамента

Ленточный фундамент с плитой по грунту имеет свои сильные и слабые стороны, о которых нужно знать до строительства. Преимущества:

  1. Сравнительно небольшая сила давления на грунт. Это возможно за счёт пространственного армирования, значительной площади несущей конструкции, простого перенесения подвижек грунта в разные сезоны. Основание должно опускаться и подниматься равномерно – вместе с возводимым домом. Все это предотвратит появление зазоров и трещин в стенах.
  2. Простое обустройство – заливка плиты занимает относительно мало времени, требует применения стандартного набора техники, инструмента. Напоминаем, что выполнение подобных работ в любом случае лучше доверять профессионалам.
  3. Высокие эксплуатационные характеристики – плита имеет значительную площадь, выдерживает высокие нагрузки, особенно если стоит на непучинистых устойчивых грунтах.
  4. Гибкость – в хорошем смысле, то есть плита на почвах в периоды сезонных пучений фактически плавает, приподнимается вместе со строением равномерно по площади.
  5. Возможность применения плит в качестве черновых полов – и, как результат, снижение расходов на установку лаг. Обязательно утепление плитного пола и его защита от негативного воздействия грунтовых вод.

Плюсов у монолитного фундамента больше, чем минусовИсточник domsdelat.ru

Решение залить плиту под фундамент будет идеальным вариантом, если нужно возвести дом на грунтах с высоким залеганием поверхностных вод или со склонностью к промерзаниям. Готовое основание будет сейсмоустойчивое, прочное, это позволит применять его в сейсмоактивных зонах.

Недостатки решения относительные. Основной – на возведение полноценной конструкции с высокой несущей способностью придётся потратить немалые средства. Специализированная техника тоже нужна, а преимущества фундамента полноценно проявятся только в том случае, если работы были выполнены согласно правилам (профессиональная помощь стоит денег). Постройки с подвальными помещениями на монолитных плитах не делают.

Видео описание

В этом видео о преимуществах и тонкостях плитно-монолитного фундамента:

Цена вопроса

Монолитная плита на ленточном фундаменте надёжная, стойкая к износу, долговечная, но в обзоре мы ещё не рассмотрели вопрос цены. Зависимость от объёмов, сложности работ понятие относительное, но в данном случае они максимально чётко отражает цену готового решения.

При расчётах учитывают следующие параметры:

  • толщина стяжки бетона;
  • толщина песчано-гравийной подушки;
  • число изоляционных материалов;
  • диаметр арматуры либо количество арматурной сетки;
  • высота заливаемого фундамента;
  • объёмы пиломатериалов, используемых для обустройства опалубки.

Число используемых материалов зависит от площади монолитной плиты. При толщине 20 см цена будет в районе 4000 рублей, при толщине 40 см – 6500 рублей.

Определяют стоимость готового решения климатические, геологические условия региона. К ним относят близость подземных вод, сложность рельефа. При обращении к специалистам нужно учитывать цену строительных услуг – она рассчитывается посменно или за результат.

Цена фундамента зависит от толщины плит, используемого количества материаловИсточник propodval.ru

Заключать договора со строительными фирмами на реализацию проекта «под ключ» намного выгоднее, чем обращаться в одну или несколько частных бригад. В первом случае качество выполнения работ будет гарантированно высоким, предоставляет гарантию. Обязательно внимательно читать условия договора со всеми прописанными деталями сотрудничества. Расчёт цены делают предварительно до заключения контракта.

Видео описание

Во сколько обойдется заливка монолитного фундамента расскажет видео:

Коротко о главном

Монолитный фундамент – практически универсальное решение, но здания с подвалами на нем не делают. Цена очень разная, она зависит от особенностей конкретного основания, типа грунтов на участке.

Как рассчитать толщину фундаментной плиты

Определившись с типом плитного фундамента, приступают к расчёту параметров железобетонной плиты. Её толщину определяют таким образом, чтобы обеспечить оптимальное удельное давление на грунт

Достичь в этом вопросе равновесия чрезвычайно важно, иначе при чрезмерной нагрузке на грунт дом будет усаживаться, а при недостаточной — перекосится

При расчёте учитывают несколько факторов:

  • тип и особенности грунта;
  • массу самого плитного фундамента;
  • вес строительных материалов, необходимых для строительства здания;
  • полезную нагрузку в виде оборудования, мебели, инженерных коммуникаций и элементов инфраструктуры;
  • снеговую и ветровую нагрузку.

Определение толщины фундаментной плиты под крупномасштабное строительство — тема для отдельной статьи. Если необходимо рассчитать основание под небольшой жилой дом, то пользуются упрощённой методикой.

  1. Вычисляют суммарный вес здания с отделкой и коммуникациями, после чего к полученному значению прибавляют климатическую (снег, дождь, ветер) и эксплуатационную (обстановка, оборудование, люди) нагрузку.
  2. По суммарному весу и площади сооружения в плане рассчитывают давление на грунт (вес фундамента не учитывается).
  3. По данным из представленной ниже таблицы (цифры в скобках) определяют вес, которого не хватает для достижения оптимальной нагрузки на грунт.
  4. Учитывая, что плотность армированного железобетона равняется 2,7 г/см3, а также на основании данных о площади, вычисляют толщину плиты.
  5. Полученное число округляют до 5 см в ближайшую сторону. При этом допустимое отклонение от оптимального давления должно составлять не более 25%.

Таблица: расчёт толщины плитного фундамента

Грунт кгс/см2
Щебень, гравий 5
Пески крупные, гравелистые 4
Пески средней крупности 3
Пески мелкие и пылеватые плотные 2 (0,35)
Пески мелкие средней плотности 1,5 (0,25)
Супеси твёрдые и пластичные 2,5 (0,5)
Суглинки твёрдые и пластичные 1,5 (0,35)
Глины твёрдые 4 (0,5)
Глины пластичные 1,5 (0,25)

Возможен вариант, когда рассчитанное значение превышает 35 см. Это говорит о том, что при выборе типа основания была допущена ошибка и дом свободно сможет стоять на ленточном или столбчатом фундаменте. Если же вышло так, что толщина плиты должна составлять 15 см, то это свидетельствует о чрезмерном весе здания — в этом случае его постройку лучше доверить специалистам.

Плюсы и минусы плитного фундамента

По большому счету такое основание является усовершенствованным вариантом ленточного фундамента, обладающим повышенной несущей способностью. Плитный мелкозаглубленный монолит выгодно отличается следующими достоинствами:

  • Подходит для участков, где почва отличается повышенной пучинистостью. Если грунт подвижный, то укладка ленточного фундамента невозможна. В свою очередь плитный фундамент на пучинистых грунтах, в моменты промерзания и отмерзания почвы, будет подниматься и опускаться равномерно, не разрушаясь при этом.
  • Оказывает пониженное давление на грунт.
  • Не подвержен деформациям и усадке.
  • Требует минимальных усилий и земельных работ при подготовке основания (для подготовки котлована потребуется снять совсем тонкий слой грунта).

Помимо этого, монолитный плитный фундамент можно использовать как готовый пол, в основание можно сразу интегрировать систему обогрева.

Однако, существуют у плитного фундамента как плюсы, так и минусы. К последним относится высокая стоимость строительных материалов, которые потребуются для такого сооружения. Однако, учитывая, что при закладке монолитного основания вы получаете два в одном (фундамент и пол), то суммы будут не так сильно разниться.

При грамотном расчете плитного основания и правильной укладке слоев «пирога» вы построите дом, на любой почве.

Подготовительные мероприятия

На подготовительном этапе необходимо выполнить геодезические изыскания, по результатам которых определяются следующие сведения:

  • характер почвы;
  • нагрузочная способность;
  • уровень грунтовых вод.

Подготовка и армирование монолитного фундамента

Результаты изысканий учитываются при разработке проекта. Дальнейший порядок действий:

  1. Вбейте колышки, натяните шнур и выполните разметку.
  2. Подготовьте строительную площадку – уберите мусор и растительность.
  3. Извлеките с помощью экскаватора грунт и подготовьте котлован.

После завершения указанных операций приступайте к сооружению дренажной системы.

Преимущества и недостатки

У фундаментной плиты высокие показатели по прочности и надежности. Причем особыми строительными навыками для ее самостоятельного создания обладать не требуется. Достаточно уметь сколачивать деревянные щиты опалубки и замешивать бетон.

Со временем бетон становится только прочнее, поэтому не бойтесь оставлять его «настояться» сезон-два

На плитном железобетонном фундаменте без опаски можно ставить практически все виды коттеджей. Для возведения на нем зданий в один-два этажа используются газобетонные, керамические и газосиликатные блоки, а также все разновидности древесины (профилированный брус, бревно и т.п.). Стеновая кладка, для которой взят газоблок или кирпич, на таком монолите точно не треснет от вспучивания грунта. На плиту можно ставить как деревянные или бетонные, так и каркасные либо каркасно-щитовые дома.

Одна из основных проблем такого монолитного основания – это коммуникации. Водопровод и канализация для дома должны быть запроектированы заранее. Все трубы необходимо проложить до начала заливки бетона. Потом разбивать монолит сложно и нельзя. Плюс на косогоре такой фундамент своими руками либо с привлечением профессиональных строителей устроить не получится. Для него нужна ровная площадка.

Методы монтажа

Фундаментная конструкция, в зависимости от требований проекта и особенностей выполнения монтажных операций, может сооружаться по различной технологии.

Возможны следующие методы монтажа:

монолитный. Он предусматривает выполнение операций по сборке опалубочной конструкции, подготовку рабочей площадки, выполнение арматурных работ и бетонирование. Цельный вариант обладает повышенной прочностью, не требует применения специального грузоподъемного оборудования, позволяет сформировать плиту необходимой толщины. Слабые стороны цельной основы – повышенный уровень финансовых затрат, связанный с необходимостью применения увеличенного объема бетонного раствора, а также арматуры;

Устройство монолитной плиты фундамента и технология при строительстве

составной. Сборная конструкция плитной основы собирается из промышленно изготовленных железобетонных элементов. Их монтаж производится на предварительно подготовленную поверхность со щебеночно-песчаной подушкой с последующей заливкой бетонного раствора в стыковые участки. Недостаток – необходимость применения специальной грузоподъемной техники, использование стандартных изделий с постоянной толщиной, не позволяющее формировать утолщенную основу, а также недостаточно высокая прочность по сравнению с монолитным вариантом.

В каких случаях стоит применять плитный фундамент для дома и виды плитных фундаментов

Данный тип основания закладывается под всей площадью будущей постройки и характеризуются максимальной устойчивостью к нагрузкам на изгиб и разрыв и выталкивающим воздействиям грунта. Как следствие, такой фундамент подходит для строительства на любых ровных участках, включая песчаные, торфяные, болотистые, часто подтопляемые, пучинистые и слабые грунты (супеси и суглинки с несущими способностями в пределах 2,5 кг/см2).

Точные параметры плиты обосновываются расчетом, но в целом она без проблем выдерживает вес домов из тяжелых стройматериалов с этажностью в пределах 3.

Максимальный экономический эффект от заложения плиты достигается при ведении строительства на нестабильных или пучинистых грунтах с большой глубиной промерзания (в особо сложных случаях ей нет альтернатив). Данный тип фундамента не относится к бюджетным, но вложения на его строительство окупаются долгим сроком службы и надежностью. Ограничения проявляются лишь в невозможности обустройства подвалов у плит мелкого заложения и в жестких требованиях к ровности участка.

Несмотря на единые требования технологии (наличие плотной подушки из песка и щебня, обязательная гидроизоляция подошвы и армирование конструкции, выбор толщины плиты в пределах 10-40 см, соответствие ГОСТ Р 54257-2010 и другим строительным нормативам) фундаменты такого типа могут иметь разную глубину заложения и другие отличия.

В зависимости от конструктивных особенностей и способа обустройства выделяют:

• Незаглубленные, мало- и сильнозаглубленные фундаментные плиты. Первые идеально подходят для ведения строительства на любых грунтах кроме сильнопучинистых, вторые закладываются после снятия небольшого слоя плодородного грунта и имеют универсальные рабочие характеристики, третьи стоят дороже всего и выбираются при наличии в проекте подвала или подземных этажей.

• Монолитные, сборные или сборно-монолитные конструкции. В большинстве случаев такой фундамент заливается непосредственно на месте, но иногда функции основании выполняет цельное ж/б изделие заводского качества или сборные конструкции из плит перекрытий.

• Обычные ровные плиты и конструкции, усиленные дополнительными ребрами жесткости или сваями.

Обычный и утепленный

В зависимости от типа пирога все плитные фундаменты разделяются на обычные и утепленные.

Размещение утепляющей прослойки не является обязательным условием возведения плиты, но ее наличие существенно сокращает тепловые потери через низ здания и продляет срок службы основания.

Лучше всего для этих целей подходят специализированные плиты уплотненного пенополистирола, укладываемые как минимум в 2 слоя при обычной форме краев или в 1 слой и более при использовании листов с L-кромкой или замковыми системами.

Суммарная толщина утепляющей прослойки зависит от условий эксплуатации и поставленных задач и составляет 10-15 см у обычных оснований и не менее 20 см у фундаментов, закладываемых по технологии «шведская плита» (УШП).

Последние, в свою очередь, относятся к конструкциям мелкого заложения и признаны оптимальными при ведении строительства на пучинистых и подтопляемых грунтах.

С закладкой теплого пола и без

При отсутствии утепляющей прослойки в пироге плитного фундамента заложение элементов теплого пола в ходе бетонирования не имеет смысла. Львиная доля тепла в таких системах уходит на обогрев бетона и грунта, их КПД существенно снижается.

В УШП и их аналогах, наоборот, комплексные действия только приветствуются. В частности, в таких конструкциях помимо основных инженерных коммуникаций успешно размещают трубы водяного теплого пола. После завершения этапа бетонирования и шлифовки поверхность плиты пригодна к монтажу напольных покрытий, сроки строительства частного дома и расходы на его отопление сокращаются.

Руководство по бетонированию конструкции

Настоятельно не рекомендуется заниматься бетонированием при низких температурах воздуха. В случае если основание заливается в морозную погоду, бетонную смесь следует обязательно утеплить, т.к. при промерзании материал теряет свою прочность и может попросту рассыпаться даже при несущественных нагрузках. В жару опалубка для фундамента должна быть увлажнена перед стартом бетонирования, чтобы в будущем доски не впитывали влагу из залитой смеси.

Бетон заливается слоями. Каждый из таких слоев в обязательном порядке уплотняется. Лучше всего использовать для данной работы специальный вибратор. При его отсутствии можно проштыковать смесь подручными инструментами.Понять, что смесь достаточно уплотнилась, можно по выступившему на поверхности слоя цементному молочку. Смесь можно подавать бетоноукладчиком либо вручную.

Заливка монолитной плиты фундамента

Бетонирование должно совершаться непрерывно, т.к. только при выполнении этого условия можно добиться высокой прочности и монолитности конструкции в целом. В случае же если завершить работу за 1 день не получается, нужно делать рабочие швы. Такой шов имеет вид плоского стыка и создается между ранее залитым и новым слоями бетона. Рабочие швы в подобного рода фундаментах могут иметь исключительно вертикальное либо горизонтальное положение.

Возобновлять работы по бетонированию можно только в той ситуации, если прочность залитой смеси составляет не более 1 мПа. Этот момент легко проверяется вибромашиной, используемой для уплотнения. Если предыдущий слой заливки разжижается при обработке, бетонирование может быть возобновлено. Предварительно нужно обязательно промыть швы и счистить цементную пленку при помощи металлической щетки.

Вибромашина

Нужна или нет?

Согласно СП 22.13330.2016 (СНиП 2.02.01-83*) перед закладкой монолитной плиты фундамента под сооружение необходимо устраивать специальную подушку.

Ее роль заключается в следующем:

  • формирует ровное и качественное дно основания;
  • отвечает за равномерное распределение давления на грунт в следствие сопротивления сжатию почвы;
  • противостоит промерзанию фундамента зимой;
  • обеспечивает стабильность сооружения в процессе эксплуатации;
  • сводит к минимуму возможные усадки конструкции;
  • является изолирующим слоем от попадания почвенной влаги в основание дома.

Исходя из вышеизложенных аспектов, устройство демпферной подложки является необходимым этапом строительства плитного фундамента. В противном случае сохраняется риск преждевременной деформации и разрушения всего сооружения в условиях промерзания грунта.

Преимущества и недостатки перед другими видами оснований:

  • низкое давление платформы на землю;
  • способность выдерживать высокие статические и слабые динамические нагрузки, возникающие из-за смещения грунта;
  • надежность и прочность;
  • долгий срок службы (более 100 лет);
  • стойкость к высокому давлению воды, затоплениям и влажности;
  • легкость и простота укладки;
  • возможность построить здание на подвижном грунте;
  • фундамент не подвержен локальной деформации;
  • обеспечивает сплошную плиту перекрытия цокольного этажа.

К недостаткам такой плиты относят:

  • необходимость доставить на место строительства большое количество материалов;
  • высокую стоимость и затратность;
  • необходимость тщательной подготовки площади для работы;
  • после заливки фундамента под ним невозможно вырыть подвал.

Ручная выборка больших объемов грунта для такого фундамента очень трудоемка, поэтому лучше привлекать технику

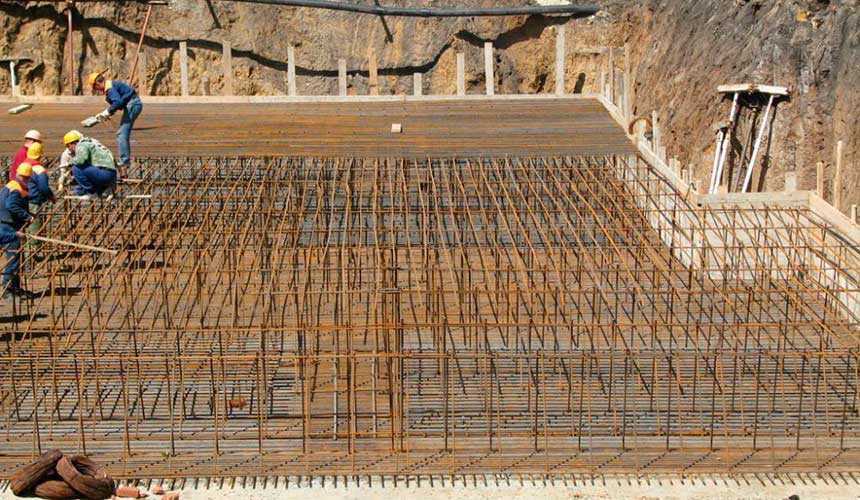

Армирование

Толщина и схема размещения используемых металлических прутьев по аналогии с другими параметрами фундамента обосновываются расчетом.

В стандартном исполнении армированный каркас монолитной фундаментной плиты представляет собой две соединенные клетчатые сетки с частотой ячеек от 100 до 300 мм. Конструкция собирается из рифленых прутьев с классом стали AIII с сечением не менее 12 мм (меньший диаметр допустим только для вертикальных элементов каркаса) и укладывается с отступом от края и низа будущей плиты не менее 5 мм.

Для соединения поперечных и продольных элементов используется проволока или пластиковые хомуты.

Скреплять элементы с помощью сварки категорически не рекомендуется из-за требований к каркасам нагружаемых ж/б конструкций, погруженных в землю или контактирующих с грунтом (жесткие соединения быстрее разрушаются под весовыми и коррозийными нагрузками).

Ряды каркаса собираются из цельных элементов, располагаемых с равным интервалом. Исключение делается для участков плиты, в будущем воспринимающих нагрузку несущих стен, в ряде случаев усиливаемых двойным рядом прутьев.

Армирование плитного фундамента занимает много сил и времени, данные работы не рекомендуют проводить в одиночку.

Для обеспечения требуемого отступа в 5 мм под нижнюю сетку укладывается специальные пластиковые подставки.

Также на этапе армирования плиты учитывается необходимость заложения вертикальной арматуры для связки с каркасом колонн или несущих стен (актуально при планировании последующей заливки монолитных вертикальных конструкций здания).

В целях экономии при возведении не тяжелых домов из дерева и легких бетонов можно использовать схему устройства фундамента без сплошного армирования, применяя армирование арматурой только в местах несущих стен, по остальной плащади применяется металлическая сетка 10 на 10. Смотрите на этой схеме.

Виды

Все такие основания по внутреннему устройству делятся на два подвида:

  • Монолитные;

  • Сборно-монолитные.

Первый тип подразумевает заливку бетонного монолита с армированием непосредственно на песчано-гравийную подушку. Во втором случае на песок сначала укладываются готовые ж/б изделия заводского исполнения, а бетон уже меньшим по толщине слоем заливается как раз на них.

Схема фундамента плиты

По прочности и надежности оба этих варианта сравнимы. Здесь конечные параметры фундамента больше зависят от качества предварительных расчетов в проекте. Однако использование готовых железобетонных плит существенно ускоряет процесс строительства сборно-монолитного фундаментного основания под будущий дом.

Онлайн калькулятор фундамента

Чтобы узнать примерную стоимость плитного фундамента, воспользуйтесь следующим калькулятором:

Видео описание

Пример полноценного расчета фундаментной плиты для дома на видео:

Виды плитного фундамента

Существует два вида фундамента-плиты по технологии исполнения: сборная и монолитная.

  • для тяжелых сооружений на насыпных почвах с заглублением до материкового грунта;
  • строительство на смешанных грунтах, имеющих разные несущие свойства;
  • для обустройства подвального помещения в условиях высокого уровня грунтовых вод.

По профилю различают три варианта фундамента:

  • Сплошная плита. Дом без цоколя, когда поверхность плиты служит черновым полом первого этажа (например, шведская плита). Может быть как монолитной, так и сборной.
  • Ребристая плита. В нижней части присутствуют ребра жесткости. Если это монолитная технология, то для них роют дополнительные траншеи, а опалубку и армирование объединяют с общей частью. Если это сборная технология, то используют ребристые готовые плиты для фундамента.

Дополнительные ребра жесткости сделают конструкцию более надежной даже при небольшой толщине основной части фундаментаИсточник vamnapolzu.ru

Коробчатый фундамент. Дом с цоколем на плите и бетонным перекрытием первого этажа. Плита и цоколь могут иметь монолитную технологию, сборную или комбинированную.

Структура по слоям

Так выглядит максимально полная структура монолитной плиты в качестве основания домаИсточник pinterest.ru

Стандартный «пирог» полного профиля имеет следующий вид:

  • выровненный и утрамбованный «материковый» грунт;
  • разделительная геомембрана (желательна, но не обязательна);
  • подушка из песка (или из двух слоев – песка и щебня)
  • подбетонок;
  • гидроизоляция;
  • листовой утеплитель;
  •  плита основания.

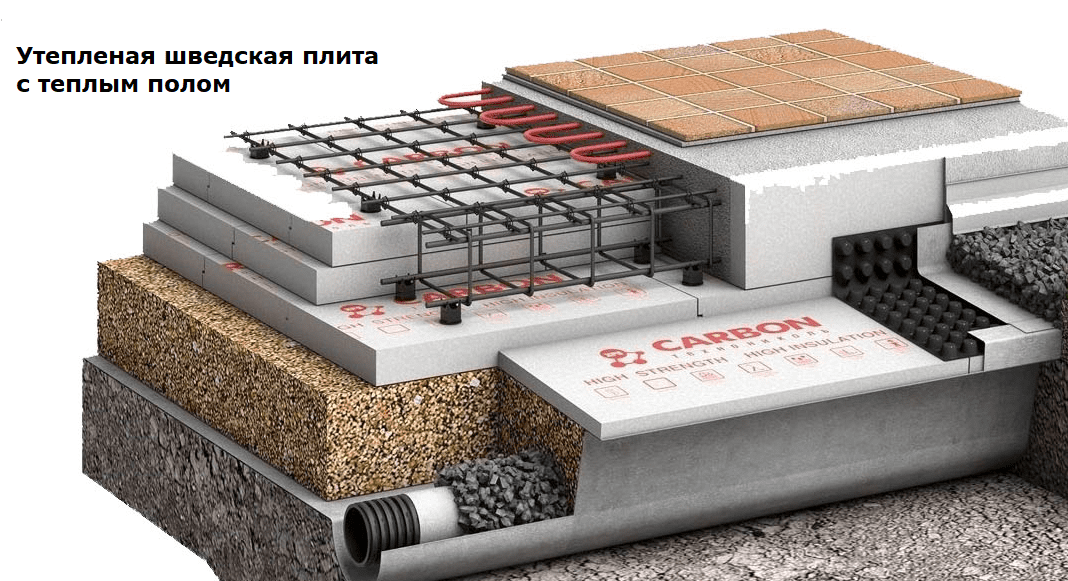

В Европе и у нас в последнее время набирает популярность модификация фундамента, который называется «шведская плита». Особенность в том, что теплый водяной пол закладывают не в стяжке, а в самой плите.

Шведская плита фундамента под частный дом с теплым поломИсточник pinterest.com

Дренаж и гидроизоляция

Основная причина намокания грунта и потери его несущих свойств заключается не в грунтовых водах, которые залегают гораздо глубже подошвы мелкозаглубленного фундамента, а в верховодке. Сюда входят осадки, сезонное таяние снега, а также инфильтрация воды от близко стоящих водоемов, если их «зеркало» находится на одном уровне с плитой. В меньшей мере, но также оказывает влияние капиллярный подъем воды в некоторых видах грунта.

Характер дренажных мероприятий зависит от особенностей региона и участка. Если дом стоит на склоне, то возможна закладка отсекающего дренажа. На ровных участках можно обустроить комплексную ливневую канализацию, включающую отвод воды с площадок и дорожек за пределы участка. Но в любом случае ниже уровня бетонной плиты фундамента по периметру отмостки закладывают дренажные трубы, которые с небольшим уклоном сводят в дренажный колодец.

Укладка дренажной трубыИсточник katlavan.ru

Гидроизоляция носит комплексный характер. Если кратко сформулировать суть технологии, то она заключается в том, что плиту буквально заворачивают в два слоя рулонной изоляции. А полный перечень работ выглядит так:

  1. После проведения нулевого цикла и засыпки песчано-гравийной подушки на выровненной площадке стелют два слоя из полотен рулонной битумной изоляции.
  2. Все листы укладывают внахлест, а верхний слой относительно нижнего сдвигают на ширину в половину листа.
  3. По всему периметру рулонная гидроизоляция должна быть уложена с запасом, достаточным, чтобы загнуть края к торцу плиты.
  4. После заливки и созревания бетона, выступающие края гидроизоляции приклеивают битумом к торцу основания.
  5. Проводят гидроизоляционные работы по защите верхней и боковых поверхностей фундамента

Видео описание

Наглядно все этапы работ на видео:

 И в заключение. Что бы ни писали о возможности обустройства своими руками монолитного фундамента-плиты, его технология строительства предполагает даже для небольшого дома значительный объем бетонирования с непрерывным циклом заливки. А при толщине фундамента 25 см и скромных размерах дома 10х10 м – это 25 м3 бетона. И это без учета слоя подбетонка. Плюс надо:

  • провести нулевой цикл;
  • сделать дренаж;
  • завезти, разровнять и утрамбовать для подушки не менее 30 м3 песка и щебня;
  • грамотно провести гидроизоляцию плиты;
  • смонтировать опалубку;
  • связать две сетки армирующего каркаса.

Такой проект фундамента для дома качественно может выполнить только бригада профессионаловИсточник loghouse.msk.ru

Рейтинг
( 1 оценка, среднее 1 из 5 )
Понравилась статья? Поделиться с друзьями:
Сам Себе Строитель
Добавить комментарий

Adblock
detector
