Устройство обратного клапана для канализации

Выбор аэратора

Прежде чем купить аэратор для канализационной системы, необходимо знать, как правильно его выбирать. Специалисты рекомендуют перед приобретением ознакомиться с устройством внутренней канализации в частном доме, узнать ее слабые стороны и определиться с подходящим видом устройства.

Перед приобретением аэратора нужно учесть такие нюансы:

• вид трубопровода канализации в частном доме;
• номинальный уровень давления в стояке;
• габариты механизма клапана фановой трубы;
• способ монтажа;
• материал аэрационного клапана и уровень его прочности;
• вид аэратора (мембранный, антивакуумный и др.);
• возможность плавной регулировки прибора при возникновении поломки;
• механизм работы клапана;
• наличие в конструкции специализированного узла, предотвращающего проникновение микроорганизмов и бактерий из канализации в помещения.

Важнейшим критерием выбора является диаметр трубы. Одновременно нужно ориентироваться и на определенные задачи, которые должна выполнять установка воздушного клапана канализации. Фановый клапан для канализации очень важен для исправной работы водоотводной системы в доме.

Виды аэраторов

Специалисты объединяют аэраторы в группы по различным признакам.

По месту монтажа:

• на основной стояк;
• на слив сантехнических устройств (раковин, умывальников).

По принципу работы:

• автоматические. Это наиболее распространенные механизмы гравитационного вида. Они применяются в квартирах и загородных домах, потому что не обладают большой пропускной способностью;
• антивакуумные. Работают не только на впуск, но и на выпуск воздуха. Они могут обеспечить надежное функционирование сразу нескольких систем;
• комбинированные. Механизм сочетает в себе свойства обоих предыдущих видов.

По типу исполнения:

• мембранные. В роли вакуумного клапана аэратора выступает резиновая прокладка, которая под высоким давлением выгибается и пропускает необходимое количество воздуха;
• цилиндрические. Это самые качественные устройства, изготовленные из прочного металла и оборудованные резьбовой крышкой, которая служит обратным клапаном. Такие конструкции предназначены для канализации в частном доме или небольшой квартире;
• рычажные. Подобные приборы сделаны из качественного металла. Обратный клапан находится на специальном рычаге, который приподнимается под высоким давлением воздуха из системы канализации, а опускается под воздействием собственной массы.

Самыми распространенными устройствами считаются модели, которые рассчитаны на установку на трубопроводе диаметром 110 мм. Зачастую их монтируют около основного стояка, чтобы они моментально реагировали на любое изменение давления и сохраняли гидрозатворы сантехнических механизмов.

Диаметр клапана

Диаметр клапана аэратора бывает двух видов: 50 и 110 миллиметров. Эти цифры соответствуют диаметру трубопровода, куда предполагается устанавливать устройство.

Первый тип применяется на локально работающих ветках системы. Во многих случаях такие аэраторы монтируются в загородных домах или небольших квартирах при наклонном или горизонтальном расположении трубы.

Такой способ препятствует засорению трубопровода и защищает от негативного влияния слишком низких температур зимой.

Также этот прибор используется для вспомогательных стояков, так как благодаря клапану на кровлю можно вывести лишь один стояк.

Аэратор канализационный 50

Подобное устройство может справиться лишь с небольшим количеством стоков, поэтому монтируется непосредственно на слив от раковин или унитазов. Существуют определенные правила, чтобы установить вакуумный клапан для вентиляции канализации.

Подсоединить механизм можно только к трубопроводу с наименьшим диаметром. Аэратор на 50 мм подключается после самого последнего сливного отверстия и устанавливается в наивысшей точке стояка.

Аэратор канализационный 110

Такие аэрационные установки могут легко справиться с огромным количеством жидкости и присоединяются к основному стояку диаметром 110 мм, или клапан ставится на конец аэрационной трубы. Они выпускаются, как с внутренним, так и с удобным внешним монтажным креплением.

Главным их достоинством является то, что нет необходимости выводить трубопровод через крышу и плиты перекрытия. Также они имеют автоматическую регулировку давления, отличаются простым способом монтажа для труб канализации сечением 110 мм и довольно низкой ценой.

У вас установлен аэратор
Да 9.09%

Нет 90.91%
Проголосовало: 11

Мне нравится1Не нравится

Что надо учесть, выбирая клапан?

Надо определиться с правильным местом установки, чтобы сделать правильный выбор. ОК для безнапорной канализации подходит тем, кто ставит приспособление на выходе квартирной сигнализации. Место выбираем перед коллектором общедомового назначения. Диаметры канализационных труб, устройств равны друг другу.

Перед ванной, раковиной, допустим монтаж устройств любого типа. Чему способствует диаметр моделей и способ, которым они крепятся к окружающему пространству.

ВАЖНО! Чугунные или стальные изделия 110 мм не рекомендуется монтировать на трубах из пластика. Подходят только пластиковые конструкции

Для этого применяют специальные переходники, из того же материала. Главное правило при монтаже – крепления должны совпадать друг с другом.

Надо учитывать, где ОК 50 мм находятся. На упаковке производители пишут, для установки в какой плоскости подходят те или иные детали. Иначе система не сможет гарантировать бесперебойную работу, возникнут серьёзные проблемы при переработке отходов с мусором.

Недорогие модели ОК стоят примерно от 500 рублей и дороже. Некоторые – 10 тысяч рублей, но они не обладают какими-либо серьёзными преимуществами.

Виды, как работают устройства

Канализационный обратный клапан бывает нескольких видов. В зависимости от места установки и характера работы сети.

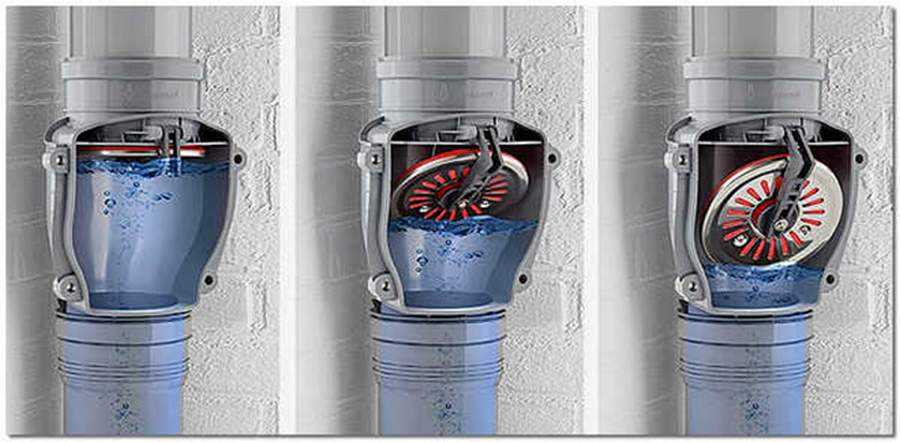

Поворотные или лепестковые

Корпус квадратный или продолговатый с раструбным соединением с одной стороны и холостым концом с другой. Внутри к верхней части стенки прикреплена круглая шайба диаметром больше проходного отверстия трубы на 2-4 мм.

В месте крепежа установлена нетугая пружина, позволяющая плотнее прикрывать проход.

В спокойном состоянии при горизонтальном монтаже хлопушка закрыта и открывается, когда в систему попадают стоки из сантехнических приборов. Если произошел засор, переполнение и вода хлынула вверх, дроссель закрывается и перекрывает доступ.

В некоторых моделях дополнительно установлен ручной гидрозатвор того же принципа действия. Он расположен на той же линии, сразу после первой заглушки. Его задача в механическом перекрытии прохода стоков, если первый клапан канализационный не сработает.

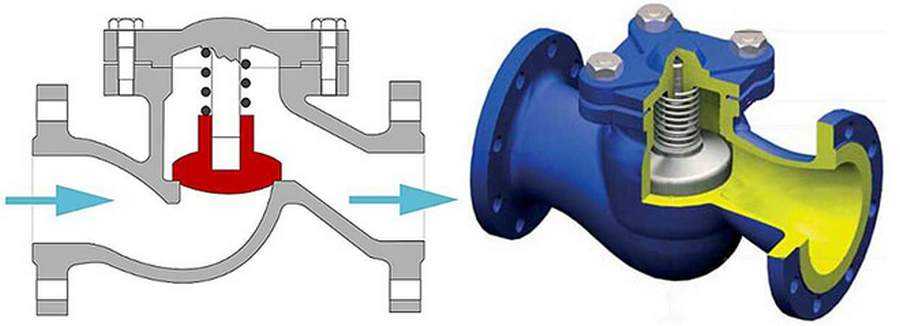

Подъемные

Основным элементом, перекрывающим проход, также является круглый диск. Он прикреплен к потолку корпуса болтом, вокруг обвита металлическая пружина. Она создает напряжение для удерживания мембраны в закрытом состоянии. Давления воды, попадающей в систему, хватает, чтобы поднять шайбу с пружиной и пойти дальше.

Устройство дросселя позволяет остановить обратный поток, который давит на диск сверху вниз. Конструкция используется в любой системе канализации. Отличительной чертой строения корпуса является фланцевое соединение верхней крышки. Открутив ее, можно легко почистить и отремонтировать прибор.

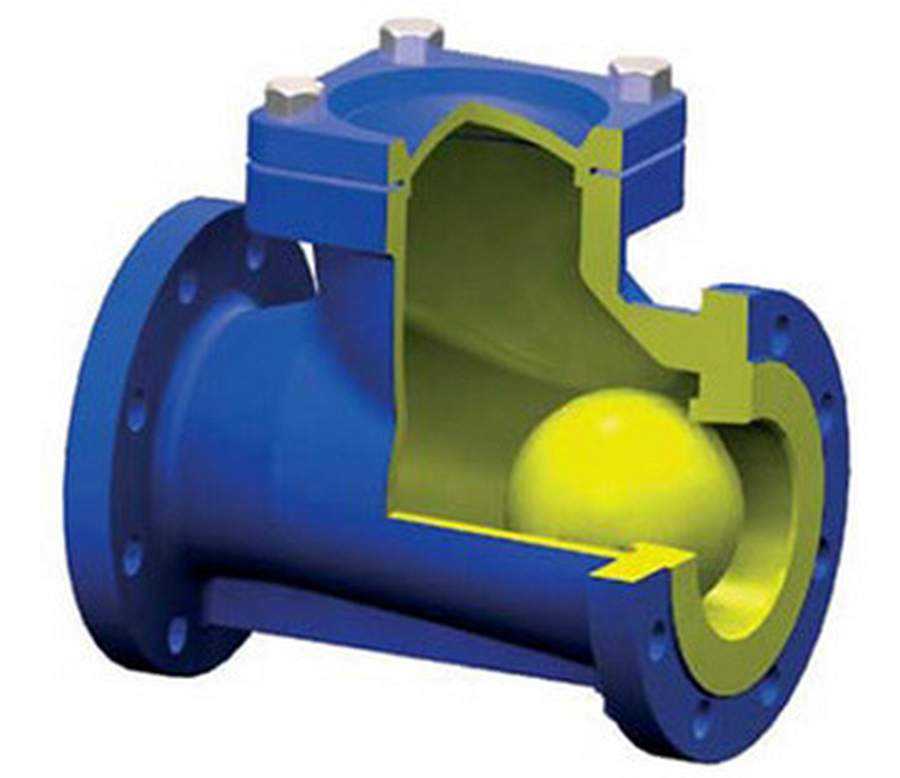

Шаровые

Устанавливаются только на внутренних сетях. Внутри корпуса есть специальные углубления: в одно проходит вода, а в другом размещен шарик. Во время движения стоков от прибора к приемнику шарик закатывается в полость.

Если процесс происходит в обратную сторону, шар перекрывает проход.

У затвора есть один минус. В канализации нет чистой воды, значит, стоки всегда с примесью грязи и нечистот. Между шаром и стенкой устройства может попасть мусор, и он будет протекать.

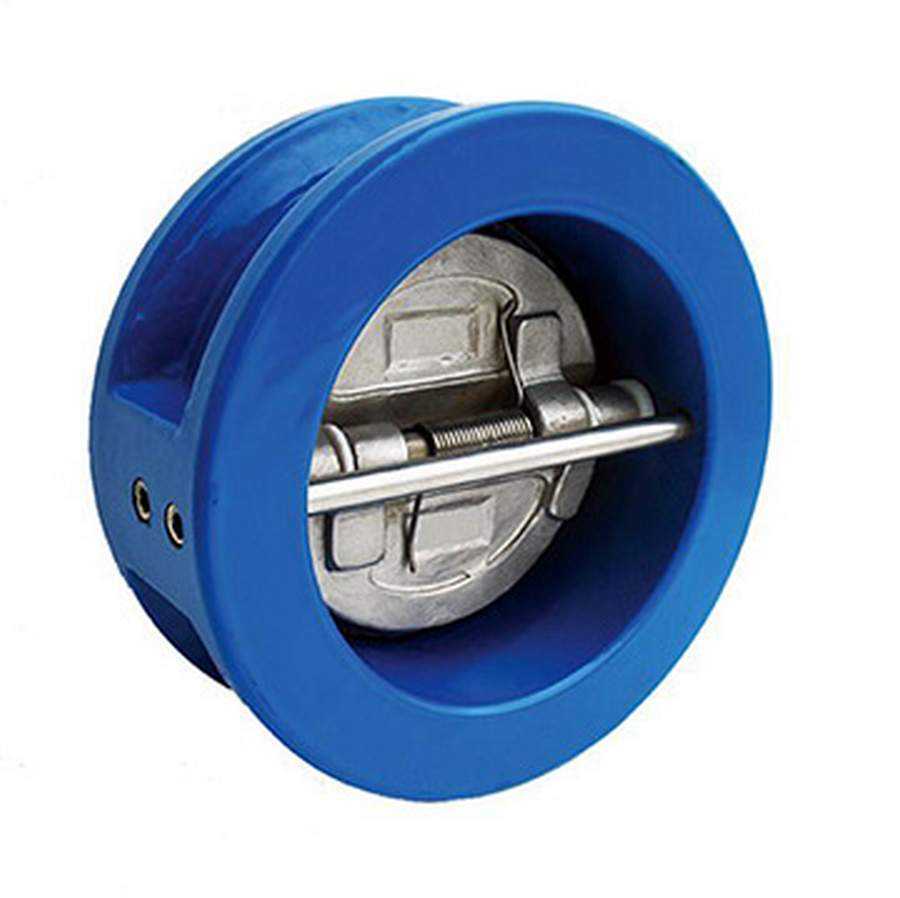

Межфланцевые

В основном используются в водопроводных системах. За счет своей компактности они, конечно, выигрывают у хлопушки, но условия установки очень жесткие.

Сапун монтируется между двумя фланцами и при открывании его подвижная часть должна войти внутрь трубы.

Межфланцевый дроссель — это металлический цилиндр, внутри которого по оси закреплен диск с пружиной. Тарелочка находится в закрытом состоянии всегда и открывается при подаче давления. Особенность в том, что рабочее давление в канализации меньше водопроводной. Поэтому стоки не могут продавить пружину.

Перечисленные затворы бывают только механическими, за исключением подъемных и лепестковых, они бывают электрическими. В верхней крышке, помимо ревизии, устанавливается мотор, который срабатывает после сигнала датчика, и хлопушка закрывается автоматически. А также воздушный от запаха.

Обратные клапаны для канализации отличаются по цвету. Это нужно чтобы определить место его установки. В наружном использовании его изготавливают коричневого цвета, в внутреннем — серым.

Размеры в таблице приведены примерно, так как каждый производитель выпускает разные изделия.

Правила монтажа жидкостной запорной арматуры

Сама инструкция по установке подобной арматуры зачастую не вызывает затруднений даже у дилетантов.

Она складывается из 5 основных действий:

Персональный клапан для унитаза.

1. Прибор врезается в точку соединения 2 секторов трубы или в месте подсоединения канализационного трубопровода к сантехнике, например, к унитазу;
2. Если арматура монтируется горизонтально, то выставлять ее нужно четко по уровню, без перекосов;
3. Те же приборы, которые врезаются в вертикальные и наклонные системы можно устанавливать под произвольным углом;

Принцип работы вертикальной мембранной конструкции.

1. При сборке канализационного трубопровода соединительные раструбы должны быть направлены навстречу движению жидкости. Вам нужно вытащить сектор трубы и на его место в раструб вставить горловину клапана, после чего отрезать лишнее от снятой вами трубы и вставить ее в клапан с другой стороны;
2. На последнем этапе обратный клапан или трубы по обе стороны непосредственно рядом с запором нужно жестко закрепить хомутами на полу или ближайшей стене. Этим пренебрегать не стоит, так как работа подобной аппаратуры вызывает небольшую вибрацию, а значит, рано или поздно соединение может разгерметизироваться.

Как видите, инструкция по монтажу обратного клапана своими руками не сложная, но здесь есть масса мелочей, которые нужно учитывать.

Горизонтальный клапан с двумя заглушками.

• На каждом обратном клапане, вне зависимости от модели, есть стрелочка, указывающая на направление движения жидкости, так что перед тем как установить прибор, найдите эту стрелочку;
• Не лишним будет перед установкой проверить прибор на герметичность. Для этого возьмите прибор, налейте в него воду, как в стакан, с той стороны, через которую она не должна проходить и оставьте. Как правило, протечки вызваны попавшим мусором или старой прокладкой;
• Запор на трубу нужно устанавливать того же сечения, что и сама труба. Любой переходник в разы увеличивает риск засора, плюс это дополнительные соединения, а чем этих соединений меньше, тем надежней система;
• И наконец, подобная аппаратура ставится для предотвращения аварийных ситуаций, а значит, к ней должен быть обеспечен беспрепятственный, удобный доступ на случай прочистки или ревизии.

Пластиковый обратный клапан на 110 мм.

Сложнее всего устанавливать подобную аппаратуру в многоэтажных домах. Идеальным вариантом считается установка запорной арматуры на входе в трубу центрального стояка.

Но все дело в том, что габариты санузлов в большинстве наших домов, мягко говоря, скромные, а клапан под трубу сечением 110 мм штука объемная. Вот и приходится хозяевам вместо одного капитального общего клапана ставить несколько персональных на каждый слив.

В литературе я встречал предложение установить подобный запор на подъездный стояк, чуть ниже слива первого этажа. Но это может быть оправданным, только если засоры регулярно происходят не в самом стояке, а в центральном канализационном колодце или магистрали, что поверьте, бывает крайне редко.

Обратный клапан с поворотом на 90º.

Дело в том, что установка клапана чуть ниже первого этажа фактически бесполезна. Подумайте сами, вода ведь идет не снизу, труба заполняется за счет слива стоков с верхних этажей. Если засор будет в подвале на стояке, то система заполнится до клапана, он закроется и система продолжит наполняться дальше, а значит, зальет первый этаж.

Врезка затвора на центральный слив.

В частных домах, как правило, места хватает, но здесь нет смысла устанавливать такой клапан в жилом помещении. Подтопление может идти только со стороны септика или общей центральной канализационной магистрали.

Соответственно прибор лучше ставить либо в подвале, либо в отдельном утепленном колодце, оборудованном специально под установку запорного клапана.

Конструкция с возможностью ручной блокировки потока.

При монтаже на выводы дренажной системы, запорами нужно оборудовать все выводные трубы. В данном случае места в колодце достаточно и можно смонтировать практически любую модель, но здесь лучше устанавливать клапана с поплавками.

Поплавки это та же самая лепестковая система, только к поворотному штоку мембраны подсоединяется поплавок. При наполнении резервуара поплавок всплывает и клапан закрывается. Данный процесс наглядно показан на видео в этой статье.

Варианты металлической запорной арматуры.

Виды и принцип работы обратного клапана

Установка обратного клапана на канализацию предусмотрена нормами СНИП для всех многоэтажных зданий. Это обеспечивает эффективную функциональность канализационного трубопровода, избегая зловоний и других «сюрпризов».

Обратный клапан может быть металлическим или пластиковым. Второй вариант, кстати, более популярен.

К тому же, в продаже есть два вида таких изделий:

1. Обратный клапан — служит для создания препятствий противоположному потоку сливного схода .
2. Вакуумный клапан — предназначен для выравнивания давления в канализации. Обычно его устанавливают там, где нарушен уклон укладки трубопровода, и решить проблему без глобальной перестройки системы не получается.

Запорное устройство действует по принципу ниппеля, а именно, даёт сточной жиже пройти в определённом направлении, не давая возможности вернуться назад.

Для предотвращения фекального потопа существует два варианта того, как поставить обратный клапан на канализацию, а именно:

• каждый санузел оборудовать отдельным запорным механизмом;
• на общую трубу поставить один узел с большой пропускной способностью.

Обратите внимание, что первый способ востребован для многоэтажных зданий, ибо, центральный стояк может забиваться в самом низу, что приводит к потопу на первых этажах. Второй способ удобен для частных домостроений

К тому же, вам следует знать не только о том, как и где установить обратный клапан на канализацию, но и то, что данный элемент может отличаться по своим размерам, например, для установки на главный канализационный стояк выбирается устройство с диаметром 110 мм, а для остальных локаций предпочтительно выбирать диаметры поменьше.

Перед тем, как установить обратный клапан на вашу систему канализации, вы должны представлять устройство и принцип функционирования данного узла.

Из широкого ассортимента обратных клапанов, представленных на современном рынке, мы можем выделить одну общую особенность, на основании которой завязан принцип работы данного устройства. Этой особенностью является конструкция, которая представляет собой:

1. Корпус, похожий на кусок трубы, со съёмной крышкой.
2. Запорная тарелка, прикреплённая к стальной пружине внутри корпуса.
3. Рычаг для ручного открытия и закрытия клапана, находящийся на корпусе.

Сточные воды приподнимают запорную тарелку, двигаясь свободно из квартиры к центральной трубе системы канализации. После того, как слив прекратился, пружина воздействует на тарелку, заставляя её вернуться на своё место, благодаря чему обратный поток становится невозможным. Данный элемент конструкции клапана не только имеет больший диаметр, чем упор, но и укомплектована уплотнителем из резины, что создаёт ещё более надёжную защиту от обратного хода сливов.

Следует упомянуть ещё один вариант исполнения обратного клапана, для которого характерен меньший диаметр. Конструкция такого запорного элемента отличается тем, что приёмный и выпускающий патрубки находятся на разных уровнях. Воздух, находящийся между этими компонентами, давит на мембрану, благодаря чему, эта деталь, загораживая выходной патрубок, препятствует обратному течению стоков. Кроме этого, наличие дополнительного специального вентиля в конструкции позволяет перекрыть трубопровод в затруднительных моментах.

Виды клапанов и принцип функционирования

Существует несколько разновидностей канализационных обратных клапанов на 110 и 50 миллиметров, которые различаются сферой применения. Соответственно, все виды механизмов обладают разной конструкцией и принципом функционирования одного элемента.

Когда сточные жидкости подходят, заслонка автоматически поднимается, после чего она снова возвращается в исходное положение. Именно по механизму функционирования заслонки классифицируются модели канализационных обратных клапанов.

Поворотные

Данная разновидность канализационных клапанов обладает подпружиненной мембраной (она называется тарелкой из-за круглой формы). В случае, когда сточные воды перемещаются в верном направлении, тарелка поворачивается и уходит вверх, не препятствуя движению жидкостей.

Однако при обратном направлении стоков подпружиненная мембрана плотно прижимается к внешнему ободку, в результате чего рабочая площадь трубопровода оказывается перекрытой.

Некоторые модели дополнительно имеют встроенную дополнительную заслонку, которая управляется вручную. Подобный запорный механизм можно регулировать при помощи специальной кнопки, находящейся на корпусе устройства.

Таким образом, трубопровод имеет сначала расширяющийся, а затем сужающийся участок, что является возможным местом образования засора канализационной системы. Решением данной проблемы становится размещение вверху корпуса механизма крышки. Сняв ее, возможно легко и быстро убрать появившийся засор.

Подъемный клапан на канализацию

Название данного вида прибора основано на механизме функционирования заслонки. Когда сточные воды перемещаются в правильном направлении, заслонка располагается вверху.

Принцип работы: жидкость оказывает давление на мембрану, которая перекрывает движение стоков, внутренняя пружина сжимается, вследствие чего заслонка поднимается. Если сточные воды не перемещаются, то пружина находится в обычном состоянии, а путь стокам преграждается.

Благодаря нелинейной корпусной форме при движении жидкости в обратную сторону открытие клапана невозможно, что обеспечивает полную безопасность от затопления.

Подобный тип обратного клапана для канализации 110 или 50 мм обладает большей надежностью функционирования, чем поворотная (лепестковая) модель, однако существует и недостаток.

Особенности формы являются причиной необходимости регулярной очистки системы, т.к. она периодически засоряется. Для выполнения этой процедуры потребуется открутить болты (4 шт.), затем тщательно почистить или, если возникла такая необходимость, заменить рабочий механизм. Если владелец имеет возможность производить регулярную чистку, то лучше приобретать именно подобный вариант обратного клапана.

Шаровый клапан

В этом типе устройств запирающим элементом является небольшой шарик. Верхняя часть корпуса сконструирована таким образом, что во время протекания сточных вод шарик попадает в отдельное отверстие и позволяет потоку двигаться.

Когда жидкость отсутствует, рабочая область трубы блокируется, в результате чего поток не способен проходить в неправильном направлении. Однако подобные модели имеют недостаток – в отличие от поворотного и подъемного механизма в данной конструкции заслонка-шарик прилегает к ободку устройства не полностью.

В результате нарушения герметичности может происходить небольшое протекание стоковых вод. Конечно же, вероятность серьезного затопления, как если бы канализационный обратный клапан полностью отсутствовал, минимальна.

Межфланцевый

Основное преимущество подобной разновидности запорного механизма – небольшие габариты, что делает возможной установку даже при отсутствии свободного места за сантехническими приборами. Внешне устройство выглядит цилиндром миниатюрных размеров со специальной поворотной заслонкой.

Данный элемент может состоять из 2 компонентов, которые закрепляются у центрального стержня, либо по внешнему виду напоминать маленькую тарелку, которая фиксируется у корпуса при помощи пружинного механизма.

Подобный вариант желательно устанавливать только в том случае, если прочие разновидности установить не удастся. Даже с учетом небольших размеров желательно все же отдать предпочтение другим типам прибора. Межфланцевый обратный клапан 50-ти мм на канализацию монтируется достаточно редко, т.к. относится к категории оборудования для водоснабжения. Для канализационных систем эффективность его работы довольно низкая.

Еще одним недостатком подобной конструкции является отсутствие возможности быстро почистить устройство. Из-за особенностей формы потребуется полностью разобрать соединение, чтобы осуществить чистку клапана.

Вакуумная арматура

Существует множество изделий, относящихся к вакуумной арматуре. Каждый прибор имеет свою сферу применения и особенности. Вакуумный затвор используется не только для канализации. К примеру, электровакуумный клапан применяется в самом разном оборудовании. Он способен обеспечить подвод и выпуск воздуха.

Дроссельный электроклапан применяют в целях поддержания вакуума в системах общего назначения. Вакуумные устройства широко применяются в машиностроении. Например, усилитель тормозной системы авто, АКПП, топливный насос и масса других устройств.

Без всего вышеперечисленного мотор автомобиля не сможет выполнять своих функций. Безусловно, перечисленное оборудование никак не относится к обустройству канализационных магистралей, но оно доказывает практичность и надежность всей вакуумной арматуры.

Смотреть видео:

Материал для изготовления

Для производства переходных фитингов применяются разные
материалы. Это зависит от расположения, степени напора, температуры рабочей
среды.

Для изготовления переходов чаще всего используют пластик.
Этот материал имеет несколько положительных характеристик:

• Фитинги имеют небольшой вес.
• Пластик не подвержен коррозии.
• Переходники из полимеров прочные, имеют долгий срок эксплуатации.
• Пластик стоит недорого, поэтому более доступен.

Однако у полимерных переходных элементов есть недостаток.
Они легко деформируются под воздействием высокой температуры или агрессивных
веществ.

Переход из чугуна встречаются реже, но также имеют некоторое
преимущество:

• Срок службы чугунных переходников составляет около 80 лет.
• Существует возможность повторного использования после демонтажа системы.
• Соединения получаются герметичными, проблемные участки промазывают герметиком.
• Стыковка чугунных элементов может выполняться резьбовым или сварным методом.

Из недостатков большое значение имеет значительный вес фитингов.
Из-за линейного расширения возникает необходимость постоянного подтягивания
крепежных деталей.

Переходные элементы из стального или медного сплава
необходимы для соединения стальных трубных элементов. Преимуществами
металлических переходников является доступная цена, большой выбор изделий и
простой монтаж. Однако стоит помнить о недостатке, медный или стальной переход
подвержен коррозии. При долгой эксплуатации демонтаж трубопровода и места
соединения практически невозможен.

Виды обратного клапана для канализации с диаметром 110 мм

При аварийных ситуациях все хватаются за телефоны и вызывают аварийные службы, которые не всегда приезжают в короткое время. Этому способствуют и пробки, и нерадивость самих служб, поэтому многие квартиры первых и даже вторых этажей к моменту приезда оказываются в плену фекального потопа. Как бы вы тогда не возмущались, но возвращать деньги за испорченную мебель и остальное имущество вам никто не будет, а добавьте сюда зловоние, которое не выветрить и за месяц, то сценарий фильма можно продавать Квентину Тарантино.

Данные изделия могут отличаться по нескольким параметрам, например:

По размерам

Обратный клапан для канализации с диаметром 110 мм устанавливают во внутреннем жилищном пространстве в основном для унитазов.

Для основного трубопровода закупают запорные элементы Ду50мм, а для наружных канализационных систем размеры такого приспособления могут быть 150 — 200 мм.

Диаметр 32 и 40 мм тоже имеет место быть в некоторых клапанах.

По материалу изготовления

Как мы узнали, обратный клапан на канализацию может иметь больший или меньши диаметр, нежели 110мм, но отличается он не только размерами, а и материалом изготовления, а именно:

1. чугун;
2. пластик;
3. сталь.

По способу установки

Кроме того, обратный клапан на канализацию 110 может быть для вертикальной или горизонтальной установки, в зависимости от конфигурации трубопровода.

Их ставят на стыках, в фланцах или врезают в трубы за счёт резьбовых соединений.

По конструкции

1. В пластиковый корпус вмонтирована запорная тарелка с резиновым уплотнителем, на которую оказывает давление пружина из стали. При выходе стоков она открывается, а при обратном движении только сильнее прилегает к опорному кольцу. Такие приспособления оснащены крышкой для ручного открытия и специальным вентилем, которым закрывают трубопровод в безвыходных ситуациях.
2. Вместо запорной тарелки устанавливают шар, обеспечивающий более надёжную защиту от обратного потока.
3. Обратный клапан на канализацию 110 имеет и другое устройство. Входной и выходной патрубки находятся на разном уровне, а между ними существует воздушная камера. Появляется разряжение и мембрана, открываясь, даёт возможность войти воздуху, который потом и будет оказывать на неё давление. Благодаря этому, перекрывается обратное поступление сливной жидкости в санузел.

Какую бы конструкцию вы не выбрали, её надо периодически очищать, дабы продлить эффективный срок службы.

Основные технические характеристики, на которые следует обращать внимание, наглядно указаны в таблице:

Надо сказать, что вертикальный обратный клапан для канализации ZB 110 PION   может использоваться и в качестве канализационной ревизии. Этот элемент был разработан польскими производителями специально для надёжной защиты дома от аварийных ситуаций.

Вообще, кроме указанных в таблице производителей, популярны изделия таких компаний, как: Pestan, Мпласт, Viega и др.

Размеры изделий и материалы

Обратные клапана, которые монтируются в канализационную систему, должны быть изготовлены из того же материала, что и другие ее элементы. Если запорное устройство будет устанавливаться на трубу ПВХ – оно должно быть сделано из пластика, если на чугунные или стальные трубы – металлическое.

Обратные клапаны для канализации Ду 50мм (вверху), Ду 110мм (внизу)

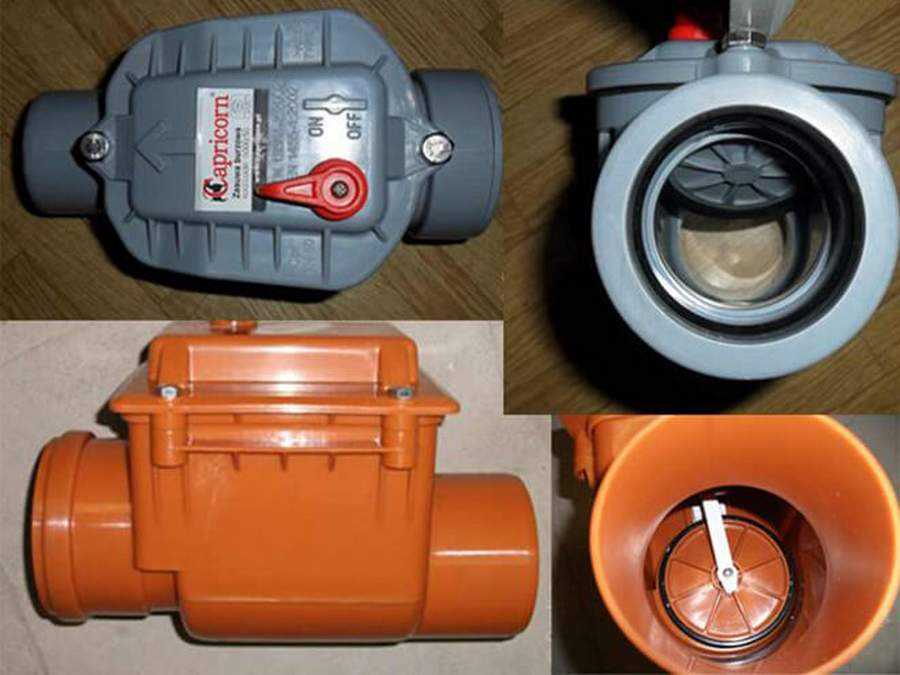

Пластиковые модели, как правило, используются внутри квартиры или дома на внутренней канализационной разводке небольшого диаметра.

• для ввода и унитаза потребуются изделия Ду 110 мм;
• для остальной разводки, включая раковину, ванную, стиральную машину используют трубы и клапана диаметром 50 мм.

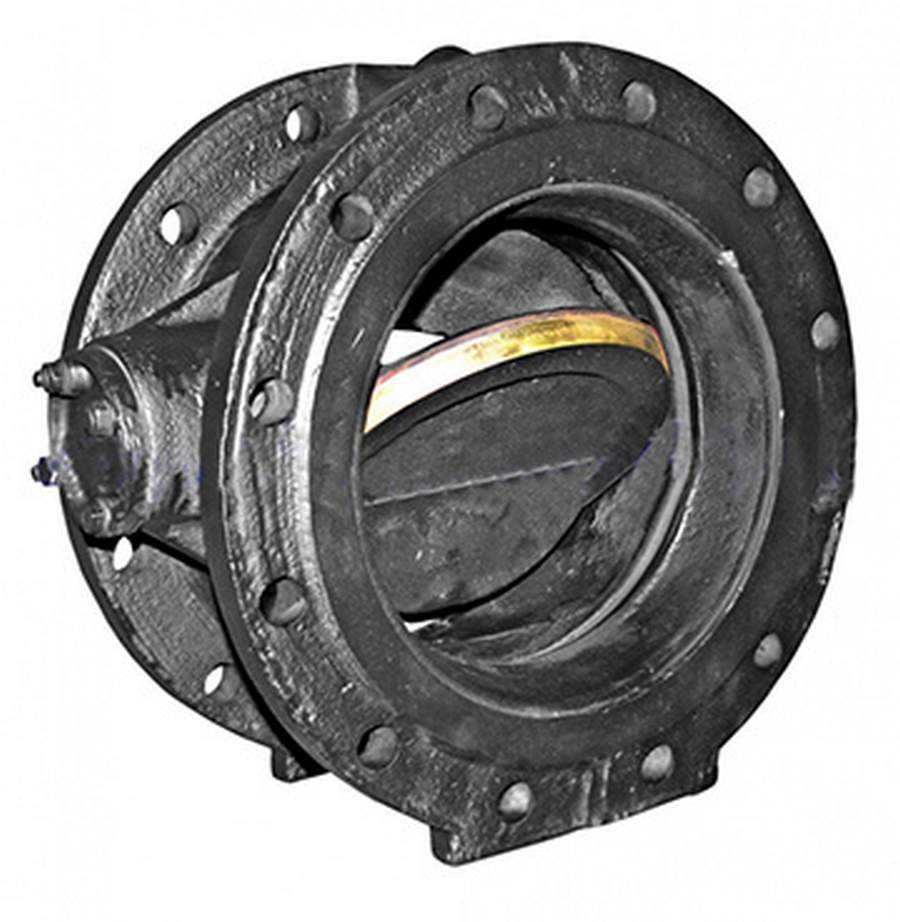

Чугунные или стальные трубы и, соответственно, металлические запорные устройства, используют для проведения наружных канализационных систем с диаметром 150, 200 и более миллиметров.

Монтаж обратного клапана

Устанавливать обратный клапан на пластиковую канализационную трубу наиболее рационально в процессе монтажа трубопровода. Если же это действие по каким-то причинам не было выполнено сразу, нужно будет врезаться в уже готовую систему.

Монтаж клапана на наклонном участке трубопровода

Способ установки запорного механизма зависит от места и назначения.

• для монтажа канализационной системы в частном доме лучше устанавливать клапана с большой пропускной способностью на общую канализационную трубу;
• в случае с многоквартирными домами, обратный клапан для канализации лучше устанавливать отдельно на каждую точку слива. В этом случае вы получите более надежную защиту от засоров и аварийных ситуаций;
• обратные клапана в обязательном порядке должны устанавливаться на трубопроводах с обратным уклоном для обеспечения правильного функционирования системы.

Что нужно знать про обратные клапана?

подбирать обратный клапан для канализации нужно так, чтобы внешние диаметры входного и выходного патрубка совпадали с диаметрами труб ПВХ. В противном случае установка возможна лишь с помощью специальных переходников. Это не только значительно усложнит монтажные работы, но и ухудшит функциональность и надежность готовой системы; если запорная арматура будет устанавливаться на трубы ПВХ – она должна быть пластиковая, если на металлические трубы – металлическая и т.д. Монтаж комбинированного трубопровода возможен, но, опять же, с использованием переходников. О последствиях таких действий мы говорили в предыдущем пункте; перед установкой проведите визуальную проверку изделия. Оно не должно иметь внешних дефектов и повреждений. Если клапан небольшого диаметра, попробуйте в него подуть

Воздух, как и вода, должен проходить лишь в одном направлении; обратите внимание на стрелку, изображенную на корпусе запорной арматуры. При установке, стрелка должна указывать направление движения сточных вод

Клапан, установленный неправильно, не только не защитит вас от затопления фекалиями, но и будет значительно препятствовать сливу; обратные клапана ПВХ и металлические нуждаются в техническом обслуживании и прочистке. Выбирая точку монтажа запорного механизма, ориентируйтесь на необходимость быстрого и свободного доступа к нему; все соединения трубопровода должны быть герметизированы.

Порядок установки

Порядок подсоединения обратного клапана ничем не отличается от способа монтажа других элементов канализационной системы из ПВХ или металла.

Процесс установки клапана такой-же, как для других фасонных частей канализации

врезаем клапан в трубопровод, производя соединение тем же способом, что и остальной монтаж

Не забываем обратить внимание, куда показывает стрелка; герметизируем стыки; открываем воду под большим напором и осматриваем места соединения и сам клапан. Появление влаги снаружи изделия, вибрации или шумов свидетельствует о не герметичности или поврежденности детали; выключаем воду, разбираем, устраняем проблему

Решая вопрос, стоит ли тратить лишние деньги на покупку и установку обратного клапана, не забывайте о том, во сколько сил, нервов и средств вам обойдется отмывание жилья от фекалий и ремонтные работы в случае засора или аварии канализационной системы.
