Подключение скважинного насоса своими руками

Особенности монтажа оборудования

Есть два варианта монтажа насоса:

1. Самовсасывающее устройство монтируется рядом с источником воды. Специальный погружной шланг одним концом опускается в воду, вторым – крепится к насосу.
2. Погружной прибор крепится к трубе. Если это гибкий шланг, то дополнение к крепежу может стать трос, который крепится одним концом к насосу, вторым к любому устойчивому элементу со скважиной. Гибкий вариант монтажа предпочтительней, так как позволяет регулировать глубину погружения агрегата. Насос полностью погружается в воду. Большинство подобных устройств плохо переносят работу «на сухую». Поэтому, всегда стоит следить за уровнем в скважине или приобрести насос с поплавковым выключателем, который защитит прибор в случае отсутствия или критично низкого уровня воды.

На самой трубе рекомендуется установить обратный клапан, который будет удерживать в системе воду.

Алгоритм установки погружного оборудования включает насколько пунктов:

• Монтируются все трубы. Если насос будет устанавливаться на жёсткой трубе, то между ней и основным каналом перемещения воды в дом рекомендуется поставить небольшой кусок гибкого шланга, который погасит вибрации двигателя.
• К устройству подсоединяются:
  — трос,
  — электропровод,
  — шланг.
• Насос плавно опускается на дно скважины.
• Когда агрегат коснётся дна, следует поднять всю конструкцию на высоту от полуметра до метра от точки касания.
• Трос нужно жёстко закрепить, провод подключить к сети, шланг соединить с остальной системой и уложить в каналы крепления.
• Верхнее отверстие скважины рекомендуется обеспечить крышкой, во избежание попадания в систему посторонних предметов и грязи.

Электрическое подключение следует производить только к заземлённому источнику посредством автоматического выключателя по следующей схеме:

Схема электрического подключения скважинного насоса

Во время монтажа насоса вам могут понадобиться металлофторопластовые втулки, варианты их исполнения можно посмотреть здесь https://cema-bearing.com/metalloftoroplastovie_vtulki/.

Схема подключения скважинного насоса

Схема установки и подключения скважинного насоса с подробным описанием содержится в паспорте устройства. Исходя из нее, монтаж скважинных насосов состоит из подсоединения водоподающей трубы, электрического провода и троса (шнура) и фиксации устройства на нужном уровне.

Сборку начинают с того, что на патрубок устройства накручивают обратный клапан с фильтром, на котором стрелкой указано направление воды. Для их соединения применяют переходные фитинги. После этого при помощи специального узла присоединяют трубу или шланг. При использовании резьбовых соединений обязательно используют подмотку.

Второй конец шланга присоединяют к оголовку. Затем подсоединяют электрокабель. В местах припаивания кабеля электропитания кроме термоусадочных трубок для дополнительной гидроизоляции применяют специальные муфты. Силовой кабель выравнивают и свободно укладывают рядом с водопроводной трубой.

Затем монтируют трос (шнур или канат). Его назначение – зафиксировать устройство на требуемой глубине. Один конец троса продевают в предназначенные для крепления отверстия на корпусе устройства. Петлю троса закрепляют специальными зажимами. Потом его укладывают рядом с кабелем и трубой.

Второй его конец закрепляют на кронштейне оголовка. Пластиковыми хомутами или специальными клипсами соединяют трос, электрический кабель и трубу. Соединяют их плотно, но не слишком жестко. Насос в сборе погружают в скважину.

Этот способ позволяет проложить водопровод ниже уровня промерзания земли без обустройства кессона или приямка, что обеспечит круглогодичное водопотребление.

Для установки адаптера на необходимой глубине в обсадной трубе проделывают отверстие. Его диаметр равен основной части адаптера. В него вставляют наружную часть адаптера, к которой затем подсоединяют водопровод. Вторая часть адаптера крепится на конце трубы или шланга, идущей от насоса.

К ней присоединена монтажная труба, при помощи которой вторую часть адаптера соединяют с наружной частью. После этого соединение затягивают разводным ключом.

Для бесперебойной подачи воды потребителю к насосу подключают автоматику, главным узлом которой является реле давления. Автоматическая система осуществляет контроль давления и управляет работой скважинного насоса.

Процесс монтажа в скважину погружного насоса:

Подготовка к монтажу оборудования

Прежде чем приступить к установке насоса на скважину следует:

1. Ознакомиться с его техпаспортом и инструкцией по установке.
2. Проследить, чтобы труба была прямой.
3. Проверить длину силового кабеля и троса.
4. Проверить состояние обсадной трубы.

Погружение насоса в скважину

После присоединения всех конструкций к насосу начинают его установку в скважину. Прежде всего на обсадную трубу надевают специальную прокладку из резины, а на корпус устройства – защитное кольцо. Оно предназначено для защиты стенок обсадной трубы от повреждений. Затем устройство пропускают в трубу и начинают плавно, избегая резких движений, опускать вниз.

При установке погружного насоса в скважину запрещается дергать трубу или силовой кабель. Если в процессе монтажа насоса в скважину конструкция встречает препятствия, прекратите движение и прокрутите его. Это поможет преодолеть сложный участок. Иначе придется поднять устройство и проверить состояние скважины.

Агрегат крепят так, чтобы он полностью был погружен в воду. При правильной установке конец всасывающей трубы находится на расстоянии одного-двух метров от дна скважины. Трос закрепляют на кронштейне оголовка.

Водоподающую трубу, идущую от оголовка, соединяют с водопроводной системой. Подключив электропитание, проверяют работоспособность системы.

При выборе защитного устройства необходимо точно определить значение тока. Иначе устройство перегреется, что приведет к поломке.

Определение точки работы насоса

Для установки скважинного насоса определяют фактические характеристики его работы:

• объем выкачанной воды за единицу времени;
• давление, которое создается в водопроводе при работе;
• потребление тока устройством.

Теплоизоляция наружного водопровода

Расположение труб ниже уровня промерзания земли позволяет избежать мероприятий по утеплению магистрали. Однако не все участки могут похвастаться достаточно низким уровнем грунтовых вод, что полностью исключает возможность рыть глубокие траншеи. В этом случае решением проблемы становится укладка труб на небольшой глубине и правильное утепление наружного водопровода.

Сравнительно недавно единственным способом было оборачивание труб наружных коммуникаций теплоизоляционным материалом и полиэтиленовой пленкой для защиты от воды.

Современные методы, материалы и технологии делают процесс утепления более простым и существенно повышают эффективность теплосбережения. К современным способам утепления можно отнести заключение труб в твердую пенополистирольную скорлупу на одном из этапов производства.

Подогревающий кабель, протянутый вдоль магистрали и закрепленный на трубе, является наиболее эффективным вариантом для водопроводной трубы диаметром 32 мм. Однако такой вариант имеет один существенный недостаток – необходимость в подключении к сети электроснабжения

Подобная проблема не имеет особой важности для собственников загородного жилья, которые постоянно живут в автономном режиме. На случай отключения электроэнергии у них имеется альтернативный вариант – генератор, работающий на газе, бензине или дизельном топливе.. https://www.youtube.com/embed/nnE3BYTgh70

Порядок подключения: пошаговая инструкция

Не каждый знает, как правильно подключить насосную станцию. При установке блочного оборудования сборка подразумевает совмещение напорного и втягивающего трубопроводов. К погружаемой в скважину трубе подключают фильтр с клапанами, ее выводят наружу через переходник или оголовок.

Всасывающую линию тщательно герметизируют. В противном случае в систему водоснабжения проникнет воздух, который выведет насос из строя. Напорную часть снабжают вентилем.

12 шагов для подключения насосной станции:

Стоит рассмотреть, как подсоединяют насосную станцию к скважине при выборе модульного оборудования. Соединение скважины с насосной станцией включает такие этапы:

1. Обвязка гидроаккумулятора. В первую очередь монтируют штуцер с 5 патрубками. Его подсоединяют напрямую. После этого настраивают и устанавливают защитное реле, манометр и водопроводный вход. Оставшийся отвод используют для подсоединения напорной трубы. В скважины глубиной более 10 м устанавливают погружные насосы. Это позволяет избежать проблем, вызываемых необходимостью установки эжектора и всасывающей части.
2. Вывод трубопровода. Производится через оголовок источника. Напорные трубы укладывают в траншею, подводимую к дому. Элементы должны располагаться ниже глубины промерзания почвы.
3. Подключение к электрической сети. В процессе монтажа устанавливают пусковой блок станции, выход соединяют с ним медными проводами. Питание насоса должно осуществляться через отдельный автоматический переключатель.

После завершения процесса сборки оценивают герметичность соединений. В первый раз гидроаккумулятор наполняют медленно, чтобы не нарушить целостность мембраны.

Оформление изголовья

Этапы установки

Крепеж трубы

Монтаж начинают с разборки оголовка. Его фланец вместе с уплотнительным кольцом надеваются на обсадную трубу. Затем отмеряют длину троса и на его конце делают две петли. Одну из них пропускают в ушко насоса, а вторую сквозь карабин оголовка.

Далее приступают к подсоединению трубы. Она вставляется в отверстие фланца и при помощи муфты монтируется к насосу. Чтобы избежать изломов или перегибов трубы следует операцию по спуску производить вдвоем.

Установку насоса в скважину выполняют, удерживая его за трос. Следует контролировать чтобы не происходило перекручивания трубы с кабелем и тросом. При этом последние прикрепляются специальными стяжками, чтобы не было провисания. После того, как погружение будет выполнено на необходимую глубину конец трубы обрезается на небольшом расстоянии от фланца оголовка.

Смотрим видео, установка:

Установка скважинного насоса достаточна простая и справиться с ней можно самостоятельно. Однако должны быть учтены некоторые нюансы:

• Перед проведением монтажных работ скважина должна быть очищена;
• Вода прокачивается до тех пор, пока не исчезнет осадок в виде песка.

Есть и еще одно важное условие. Насос должен размещаться в скважине таким образом, чтобы не доставал до дна 1 м, но при этом был полностью погружен в воду

Такая установка гарантирует нормальную работу оборудования.

Причины поломки и способы устранения неисправностей

Если ваш насос стал вибрировать в процессе работы или изменилась тональность производимого им шума, появились пульсации давления, значит, нужно обращаться к специалистам. Возможно он вышел из строя. Причин этому может быть много, они подразделяются на несколько групп:

• Механические;
• Системы управления;
• Гидравлики.

И хотя дефекты изготовления обычно определяются в процесс подготовки и пробного пуска, но далеко не все. Часть их может проявиться через некоторое время эксплуатации.

Пример установка и схема скважного насоса:

Кроме того, в процессе работы насоса происходит износ некоторых деталей, таких как подшипники, уплотнительные элементы и резиновые детали муфт. Они и приводят к описанным выше изменениям.

Некоторые из них можно устранить самостоятельно. Например, если произошла разгерметизация корпуса, насос необходимо достать из скважины, отключить от электропитания и вынуть электромотор из корпуса. Далее достают магнит и по всей его поверхности нарезаются небольшие бороздки. Затем его смазывают герметиком и помещают обратно в корпус, используя для этого пресс. После высыхания насос собирается и помещается обратно в скважину.

Но так как неисправности могут быть самыми разными и не все они могут быть устранены в домашних условиях, то лучше доверить этот процесс профессионалам.

Порядок подключения: пошаговая инструкция

Насосные станции подходят для оборудования относительно глубоких водозаборных выработок. В случае превышения глубины расположения зеркала грунтовой воды максимального значения, указанного производителем техники, используются выносные эжекторы.

Для установки выполняют следующие действия:

1. Прокладывают траншею, соединяющую скважину и жилье.
2. Укладывают в нее трубы.
3. Монтируют водопровод (если он отсутствует).
4. Устанавливают агрегат в выбранном месте.
5. Подающую трубу оборудуют фильтром и обратным клапаном.
6. Подключают магистраль к принимающему патрубку.
7. Соединяют агрегат с водопроводом.
8. Подключают оборудование к электропитанию.
9. Заполняют гидробак водой.
10. Выполняют пробный пуск станции.
11. Проверяют стыки.
12. Настраивают реле давления.

Трубы внешнего трубопровода системы водоснабжения необходимо проложить ниже уровня, на который промерзает грунт. Рекомендуется сделать небольшой уклон от дома к скважине, чтобы вода возвращалась к насосу, если он перестанет работать. Это защитит прибор от перегрева и поломок из-за сухого хода, т.е. работы при отсутствии воды.

Такую же защитную функцию выполняет обратный клапан, не позволяющий жидкости покидать трубу и уходить в скважину. При подключении поверхностного насоса, снабженного эжектором, требуется присоединить к всасывающей трубе еще одну, которую подводят к эжектору.

Этот узел направляет часть поступающей жидкости к основанию трубы, по которой поступает жидкость, что значительно повышает производительность оборудования. Если используется погружной насос, работы выполняют иначе. Его присоединяют к всасывающей трубе и подвешивают на прочном тросе из нержавейки.

Нижний конец подающей трубы следует оборудовать сетчатым фильтром, чтобы песок и другие включения не загрязнили воду и не повредили оборудование

Погружные насосы удобно крепить к готовому оголовку. Такое устройство монтируют на верхнюю часть обсадной трубы. Считается, что герметизация скважины с помощью оголовка позволяет несколько увеличить ее дебет. Чтобы кабель и трос не спутались, их фиксируют к трубе с помощью пластиковых стяжек.

Если фильтр уже есть в насосе, ограничиваются монтажом обратного клапана. Край подающей магистрали поверхностного насоса должен располагаться на высоте больше метра. Это минимальное расстояние равно половине метра для погружного насоса.

Соединения агрегата с трубами необходимо выполнять с помощью кранов-американок, используют клапаны, чтобы перекрыть любой участок и отсоединить его для ремонта без ущерба для остальных элементов системы.

Перед станцией рекомендуется поставить дополнительный фильтр грубой очистки, а после нее монтируют фильтр, который обеспечит чистоту питьевой воды, удалив нежелательные примеси

Установленный в выработке скважинный фильтр со временем изнашивается, через него начинает просачиваться песок. Рекомендуется ставить дополнительный грубый фильтр на входе в насос.

Электропитание обеспечивают, подводя к оборудованию отдельную линию, снабженную устройством автоматического отключения, необходимо позаботиться о заземлении. Перед пуском устройство заполняют водой через предусмотренное для этого отверстие.

В гидробаке при этом должно быть давление:

• около 1,5 бар для емкости менее 30 л;
• около 1,8 бар для 30-50 л;
• 2 бара или немного меньше для резервуара 50-100 л.

Затем отверстие для залива воды закрывают и подключают прибор к электросети. Нужно приоткрыть вентиль, чтобы стравить воздух. Через несколько минут отсюда потечет вода. В противном случае следует отключить прибор и долить еще немного жидкости.

Для регулировки реле давления с него необходимо снять корпус, чтобы получить доступ к винтам, с помощью которых настраивают прибор

Повторяют включение, чтобы устройство начало работать в штатном режиме. Теперь нужно настроить реле. Для этого ГА придется опустошить и затем снова заполнить. Показатели выставляют, вращая соответствующие винты.

Как правильно опустить погружной насос

Установка насоса в скважину своими руками осуществляется после изучения инструкции с чертежами по монтажу помпы и получения практического опыта по видео-роликам ниже.

В соответствии с паспортными данными на выработку, глубиной погружения подбираются скважинный агрегат и материалы. При сборке конструкции и в монтажных работах участвуют два или три человека, последовательно, по шагам, выполняя операции:

1. Проверяем комплектацию проекта и раскладываем для сборки погружной насос, напорный шланг, кабель управления, трос и крепёжные детали.
2. Сборку начинаем с установки обратного клапана в выходное отверстие на помпе с помощью переходного фитинга. При этом учитываем направление движения жидкости, указанное стрелкой на корпусе.
3. Обрезаем конец напорной трубы под углом 90 градусов к оси, надеваем на шланг пластиковую муфту с уплотнительным кольцом и вставляем в корпус переходного фитинга, вкрученного в клапан. Закручиваем гайку муфты, закрепляя соединение.
4. С помощью термоусадочной муфты подсоединяем кабель управления к двигателю, а место входа проводов в корпус агрегата заливаем гидроизоляционным клеем.
5. В проушины на корпусе устройства вставляем страховочный трос, продетый конец перегибаем в петлю и с помощью специального замка и прижимной шайбы соединяем с основной частью каната.
6. Чтобы при опускании в шахту кабель и трос не задевали колонну, соединяем вместе со шлангом в единую плеть, используя пластиковые хомуты. В метре от помпы стяжки фиксируем через 20 см, а далее до верха обсадной – через метр.
7. Отрезаем при помощи болгарки обсадную трубу до дна кессона и устанавливаем на конец оголовок. Крышка служит для защиты скважины от попадания мусора, и в ней выполнены отверстия под напорный шланг, кабель и страховочный трос.
8. Продеваем в отверстия на оголовке шланг, кабель и трос. Напорную трубу отрезаем на уровне крышки и вставляем в нее угловой фитинг для соединения с водяной магистралью, уложенной в траншею к дому. Страховочный трос закрепляем на карабине обсадной колонны. Кабель укладываем в траншею и заводим в техническое помещение.
9. Если скважина пробурена не далее 5–7 метров от дома, подключение упрощается, кессон не устанавливается. Напорная труба отрезается на уровне земли и вместе с кабелем, через оголовок заводится в техническое помещение в утепленном лотке. Чтобы зимой вода не замерзала, в магистральный шланг вставляют обогревательный провод, а обратный клапан на насосе не устанавливают. После закачки жидкость стекает обратно, а труба ПНД остается сухой.

При устройстве водовода в дом ниже точки промерзания земли до этого уровня прокапывается траншея. В обсадной трубе, у дна канавы, высверливается отверстие, в котором закрепляется адаптер. Через переходник, по траншее в дом заводится напорный шланг и кабель управления.

Определение точки работы насоса

Правильный монтаж глубинного насоса требует уточнения его характеристик при эксплуатации в стандартном режиме. Для этого понадобится определить расход воды за единичный отрезок времени.

После выполнения замеров показатели сравнивают со сведениями из технической документации. В случае превышения фактических данных над рекомендованными изготовителем следует немного сместить задвижку агрегата. За счет дополнительного сопротивления параметры нормализуются.

Правила установки поверхностного насоса

На глубоких гидротехнических сооружениях поверхностные помпы устанавливать нецелесообразно. При погружении ниже 8 м такие устройства выходят из строя. На мелких скважинах их монтаж оправдывается благодаря более низкой цене, чем у погружных вариантов.

Процедура установки состоит из следующих поочередных действий:

1. Для размещения оборудования подготавливается отдельное помещение. Можно для поверхностной помпы выделить место в кессоне.
2. На всасывающий патрубок надевается резиновый рукав. Его длины должно хватить для соединения с водоносным слоем.
3. С противоположной стороны шланга фиксируется обратный клапан. Он выполняет функции прекращения слива жидкости при отключении механизма.
4. Поверх клапанного устройства монтируется сетчатый фильтр. Он отсеивает фрагменты ила и гранулы песка.
5. Конец эластичного рукава опускается в воду.

Завершается процесс пробным запуском.

Этапы монтажа

Чтобы правильно установить поверхностный насос на водоподающую скважину, помимо самой электропомпы требуется гидроаккумулятор, автоматика для запуска и остановки, реле давления и манометр, а также сетчатый фильтрующий элемент и невозвратный клапан. Дополнительные элементы можно подобрать самостоятельно либо приобрести полнокомплектую установку. Также нужны фитинговые элементы и трубные отрезки с сечением 32 или 25 мм для ввода и вывода.

Трубы приобретают с таким расчетом, чтобы не менее 30 см нижней части находилось под зеркалом воды. Общий размер не должен быть больше, чем указано в инструкции к агрегату.

В месте установки напорного оборудования необходимо соорудить надежный постамент либо арматуру, к которой жестко закрепляется рама агрегата. На ней должны быть крепежные отверстия или ножки. Чтобы снизить вибрацию и шум, под устройство подкладывают коврик из резины.

Монтаж поверхностного насоса на скважину проводится по такой технологии:

1. Отрезается кусок полиэтиленовой трубы нужной длины.
2. С одного конца трубного отрезка устанавливается муфта из латуни либо пластика с внутренней резьбой, ниппель и невозвратный клапан.
3. Дополнительно система оснащается фильтром из сетки для грубого очищения.
4. С противоположной стороны труба оборудуется муфтой и подключается к вводу станции. Зачастую на вводах есть внутренняя резьба, ее герметизируют ФУМ-лентой или сантехническим льном.

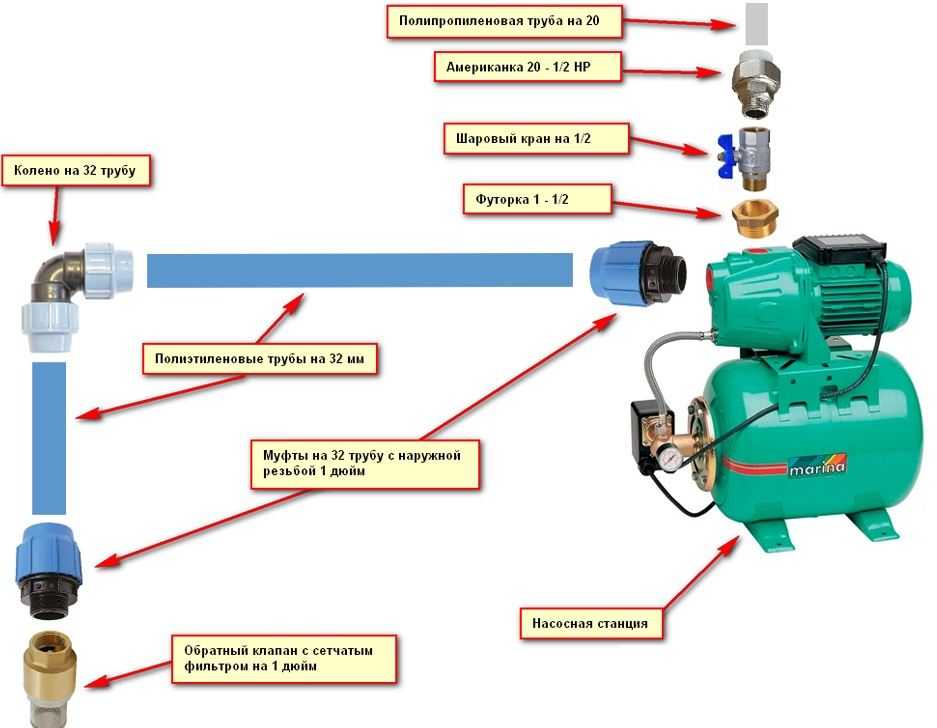

Подключение к колодцу

При установке насосной станции в доме или же в кессоне используется одна и та же схема. Ее началом является подающий трубопровод, который опущен в колодец. На нем устанавливают фильтр, как правило, сетчатого типа. После этого элемента находится обратный клапан. Далее идет труба.

Фильтр в данном случае необходим в качестве защиты от механических примесей. Установка обратного клапана понадобится для того, чтобы при отключении оборудования вода из бака не стекала обратно в колодец. Это позволит насосу реже включаться и продлит срок его службы.

Подающую трубу выводят через стену колодца. При этом ее глубина должна быть немного ниже существующего уровня промерзания почвы. Далее от колодца к месту установки оборудования копается траншея. Она имеет ту же глубину, что и подающая труба. Прокладка траншеи должна быть заранее запроектирована. В ней необходимо предусмотреть минимальное количество поворотов. Это позволит снизить величину падения давления и качать воду с большей глубины. Для большей надежности работы системы трубопровод рекомендуется утеплить. Для этого на него сверху укладывают листы пенополистирола, которые потом засыпаются слоем песка и покрываются грунтом.

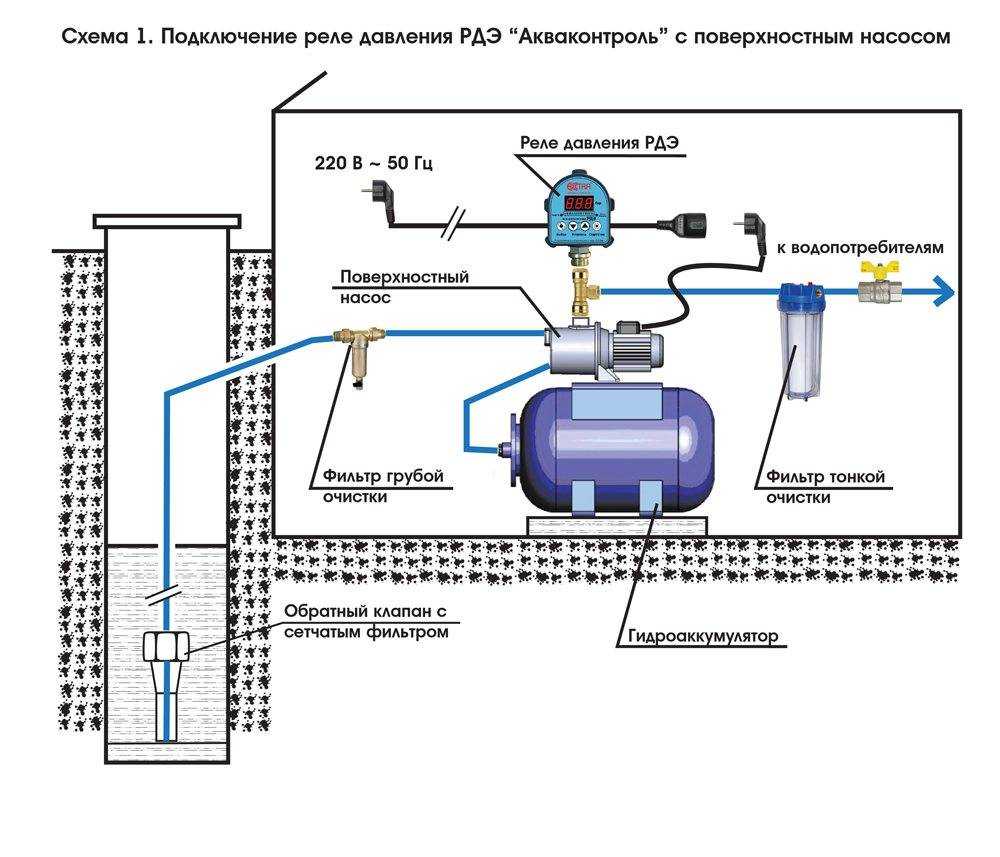

Схема подключения насосной станции к колодцу при входе в дом предусматривает прохождение подающей трубы через фундамент. Это место после должно быть обязательно утеплено. В самом доме трубы уже могут быть подняты к тому месту, где установлено оборудование.

Если установлена насосная станция по инструкции, то описанная выше система будет работать без всяких сбоев. Единственным неудобством при этом явится копка траншеи и ввод трубопровода через стену здания. Сложно также будет локализовать повреждение трубопровода в случае его течи. Для того чтобы минимизировать вероятность возникновения данных проблем, потребуется укладка качественных труб, а в местах их соединения – обустройство смотрового колодца. Если на участке отмечен высокий уровень грунтовых вод, то траншею для подающих труб нужно будет выкопать выше их уровня. При этом для недопущения промерзания водопровода возле него прокладывают греющий кабель. Утеплить понадобится и крышку колодца, а также его кольца.

Уход и обслуживание

Недорогие духовки не имеют ни системы самоочистки, ни специального защитного покрытия. Очищать такие модели придется вручную, прибегая к чистящим средствам. Главное использовать щадящие спреи, порошки, гели

Важно помнить, что легче всего удаляются заранее отмоченные загрязнения

Уборка духового шкафа пройдет быстрее, если все загрязнения предварительно отмочить.

Плиты средней ценовой категории покрываются эмалью, которая легко очищается с помощью влажной тряпки. Для удаления засохших загрязнений придется воспользоваться мягкими чистящими средствами.

Дорогие модели оснащаются системой самоочистки, не требуя каких-либо механических воздействий при удалении загрязнений. Достаточно просто протереть поверхность влажной салфеткой.

Дорогие модели духовых шкафов оснащены очень удобной для хозяек системой самоочищения.

Насосная станция для колодца: обзор конструкции

Типовая насосная станция, используемая для генерации давления в бытовом водопроводе, состоит из следующих деталей и узлов:

Гидроаккумуляторная насосная станция

• Гидроаккумулятора – бочкообразной емкости, используемой для нивелирования  падения давления в системе во время частых включений и выключений кранов или любых других источников потребления. То есть, потребители черпают воду из этой емкости, которая, в свою очередь, «разгружает» насос, избавляемый от необходимости включаться после каждого открытия/закрытия кранов в доме.
• Насоса – устройства, обеспечивающего приток жидкости в гидроаккумулятор. Причем откачка воды из колодца идет по вакуумной ветви трубопровода, разрежение в которой создает все тот же насос.

Кроме того, насосная станция не может функционировать без дополнительного оборудования, к которому относятся:

• Трубопроводная арматура — трубы разного диаметра и длины, из которых формируется вакуумный участок (внутренний – от заборного узла до адаптера, и внешний – от адаптера до ввода в насос) и нагнетаемый участок (от насоса гидроаккумулятора к  источникам потребления). Причем насосная станция для абиссинского колодца оснащается только «внешним» трубопроводом, поскольку «внутренний» участок состоит из обсадных труб самого источника.
• Соединительные элементы — муфты, отводы, тройники, коллекторы и прочие фитинги, используемые в сборке водопровода из трубной арматуры.
• Запорные, регулирующие и контролирующие элементы – вентили, манометры, реле давления, обратные клапаны и так далее.
• Фильтрующие элементы грубой очистки (монтируются на входе в насос) и тонкой очистки (монтируются на выходе из аккумулятора).

Схема работы

Принцип функционирования насосной станции достаточно прост и реализован следующим образом:

Гидроаккумуляторная автоматическая насосная станция

• Насос откачивает воду из источника и заполняет гидроаккумулятор. Причем насосная станция погружная для колодца или скважины предполагает монтаж насоса в шахте источника, а вариант с поверхностным насосом – размещение устройства возле накопительной емкости.
• Реле давления контролирует этот процесс, отключая насос от питания после закачки определенного объема жидкости в аккумулятор.
• Гидроаккумулятор питает потребителя, создавая напор в водопроводе. То есть, открыв кран, вы расходуете воду не из скважины, а из аккумулятора.

При опустошении аккумулирующей емкости реле включает насос и все начинается сначала.

Установка погружного насоса ↑

Как устанавливается насос в скважине? Чтобы при монтаже не возникло проблем, следуйте инструкции:

Закрепите обратный клапан на патрубок насоса – он будет препятствовать сливу воды после отключения системы. Для изоляции используйте фум-ленту или нить Тангит-унилок. К обратному клапану присоедините нагнетательный шланг. «Наземный» конец шланга крепят к гидроаккумулятору либо выходному адаптеру. Установите чашеобразный фильтр на всасывающий патрубок – он спасет рабочую камеру от заиливания. Используйте металлические клипсы или полимерные стяжки, чтобы прикрепить трос к скважинному насосу. Таким же образом соедините электрический кабель с канатом и нагнетательным шлангом. Закрепите канат в специальных проушинах насоса. Обрежьте обсадную трубу и установите на нее оголовок с уплотняющим резиновым кольцом. Размотайте трос и водозаборную трубу рассчитанной длины и аккуратно разложите их на участке

Осторожно опустите систему в скважину. Следите за тем, чтобы канат не перекручивался

После погружения нужно зафиксировать шнур, подключить пульт управления и проверить работоспособность системы. После полной прокачки можно крепить насос в скважине.

Для бесперебойного водоснабжения недостаточно правильно установить насос в скважину. В процессе необходимо будет проверить функционирование оборудования в различных режимах, измерить объемы подаваемой воды, рассчитать создаваемое давление и энергопотребление, установить пускатель с защитой от скачков напряжения. Если вы не обладаете достаточными знаниями по части электро- и водоснабжения, такую работу лучше доверить специалистам.

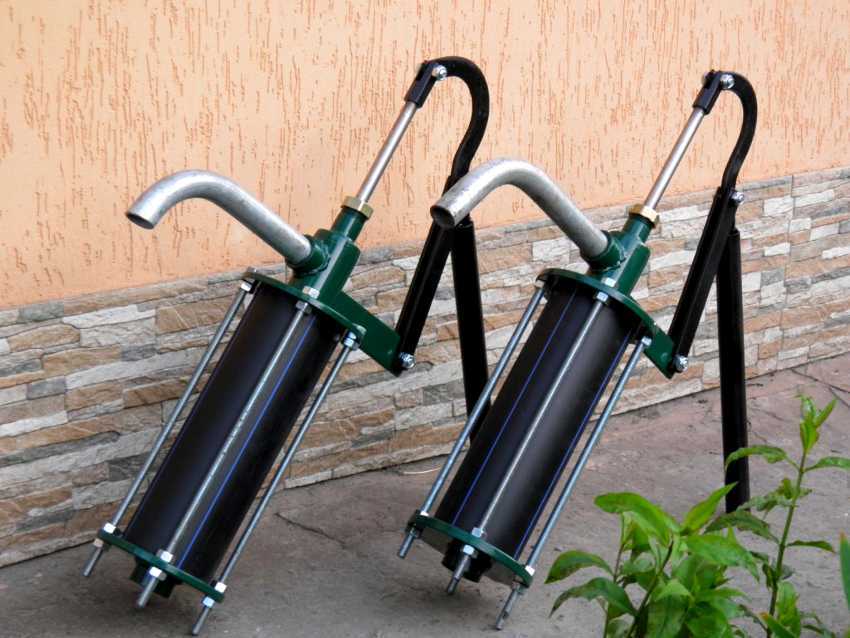

Как сделать водяной насос своими руками в домашних условиях

Дачники – народ неленивый и смекалистый. Потому вопросом, как сделать своими руками насос для воды без электричества, задаются довольно часто. На самом деле, вариантов существует множество, все они вполне реализуемы. Одним из эффективных и наиболее доступных является насос на основе помпового механизма. Именно такой чаще применяют в условиях отсутствия электричества.

Для создания насоса понадобятся следующие элементы и детали:

• труба ПВХ диаметром 5 см;
• труба ППР диаметром 2,4 см;
• два обратных клапана по 0,5 дюйма;
• заглушки и отводы для трубы;
• болты 8 мм с гайками, прокладки резиновые.

Из вышеперечисленных деталей собирается помпа. Главное – обеспечить герметичность конструкции, иначе механизм не заработает. Поршень создает давление в рабочей камере. Под его воздействием вода, проходя через клапаны, подается на вывод

Очень важно, чтобы плотно прилегали прокладки

Сложно воспринимается при описании, но на самом деле не вызывает проблем создание своими руками насоса, работающего от солнечной энергии. Принцип действия в некоторой степени напоминает то, как подключают погружной насос к гидроаккумулятору: в выталкивании воды принимает участие газ.

Насос на основе помпового механизма является наиболее доступным для изготовления своими руками.

Необходимые комплектующие:

• решетка металлическая;
• груша резиновая;
• баллон с пропан-бутановой смесью.

Решетка заполняется газом и соединяется с грушей. Груша помещается в резервуар, предварительно оборудованный клапанами на вход и на выход. Солнечная энергия расширяет газ, последний выталкивает воздух, обеспечивая перепад давления в емкости с водой.

Обратите внимание!  Все швы резервуара должны быть герметично заделаны. Располагать такой насос необходимо в хорошо освещаемом месте.

Преимущества и недостатки

К преимуществам использования самодельных ручных насосов для воды можно отнести:

• Невысокая стоимость в сравнении с другими методами подачи жидкости из скважины.
• Полная автономность от любых источников питания. Нет нужды в электричестве и дизельном моторе.
• Ручной насос не имеет никаких особых условий по месту установки, также нет эксплуатационных требований.
• Простая разборная конструкция содержит примитивные детали и узлы, которые можно в случае поломки купить на любом рынке за небольшие деньги.
• Расходы на установку ручного насоса окажутся минимальными, не нужно привлекать работников и технику.
• Конструкция настолько проста, что каждый хозяин может собрать и установить насос в гаражных условиях, что позволит сэкономить деньги на покупке готового агрегата.

Недостатков у самодельного ручного насоса для скважин значительно меньше. Пропускная способность механизма низка по сравнению с электрическими аналогами, так как ограничена физическими возможностями человека. Для заполнения емкостей объемом 200 – 300 л ручной привод неэффективен, так как занимает слишком много времени. Вода не может добываться без непосредственного человеческого участия, в отличие от автоматических систем.

Выводы и полезное видео по теме

Видео #1. Выполнение обвязки насосного оборудования:

Видео #2. Подробный обзор установки в кессоне:

Видео #3. Подключение агрегата к скважине-игле:

Разобравшись в устройстве и принципах работы поверхностного насосного оборудования с установкой можно справиться без проблем. Нужно выбирать качественную технику, соблюдать правила его эксплуатации, своевременно выполнять техническое обслуживание. Соблюдение этих условий обеспечит корректную работу агрегата и бесперебойную подачу воды.

Пишите, пожалуйста, комментарии в блок-форме, находящейся под текстом статьи. Расскажите о том, как устанавливали и подключали насосное оборудование для автоматической откачки воды. Делитесь с посетителями сайта полезными для них технологическими тонкостями.
