Установка кессона на скважину: виды кессонов, монтаж своими руками

Как установить кессон для скважины своими руками

Подробнее об установке кессона в следующем видеоматериале:

Выбираем пластиковый кессон для скважины

При определении конструкции укрытия под скважину следует учитывать объем напорной емкости и площадь размещения насосного оборудования. От этих показателей зависит, на каком отдалении от стенок корпуса должно быть размещено отверстие под обсадную трубу. Исходя из этого можно рассчитать: какое расстояние еще нужно добавить для удобства обслуживания установленного оборудования.

Основные критерии выбора пластикового кессона:

1. Условная отметка глубины промерзания грунта в регионе строительства, от показателей которой зависит высота сооружения, т. к. днище резервуара должно располагаться ниже обозначенного уровня.
2. Температурный режим региона, показатели которого влияют на присутствие утепления в крышке и верхней части корпуса.
3. Высота горизонта подземного источника. Если на месте монтажа камеры присутствуют грунтовые воды, то лучше выбрать укрытие с дополнительными ребрами жесткости, анкерными петлями и пригрузочной юбкой.
4. Назначение кессона и объем размещаемого оборудования.
5. Безопасность, долговечность, удобство эксплуатации.

Небольшие емкости от 0,7 до 1,0 м подходят для дачных участков и служат исключительно для установки насоса. Резервуары размером 1,0-2,5 м предназначены для размещения на своей площади перекачивающих станций, управляющей автоматики, накопительных баков.

Типы и особенности монтажа кессонов

Бесперебойную работу скважины призван обеспечить кессон, утепленная водонепроницаемая емкость с необходимым оборудованием внутри.

Обычно в нем монтируется насос, запорная арматура, измерительные приборы, автоматика, фильтры и т.п. Выполняются сооружения из разных материалов. Наиболее распространены:

Пластиковые. Отличаются отличной теплоизоляцией, что позволяет даже без дополнительного утепления поддерживать температуру внутри кессона на уровне 5С. Долговечностью, прекрасными гидроизоляционными характеристиками, что дает возможность избежать дополнительных затрат на изоляционные работы, приемлемой ценой, особенно в сравнении с другими вариантами. Кроме того монтировать систему достаточно просто в силу ее небольшого веса. Главный недостаток –  малая жесткость, которая может спровоцировать деформацию конструкции и порчу оборудования. Однако с ним легко справиться, залив емкость по периметру цементным раствором слоем в 80-100 мм.

Пластиковые кессоны обладают отличной теплоизоляцией, что позволяет устанавливать их без дополнительного утепления

Стальные. Чаще всего обустройство водяной скважины производят именно с такой конструкцией. Материал позволяет изготовить кессон любой нужной формы, при этом не потребуется особых усилий. Будет достаточно всего лишь сварить детали между собой и обработать сооружение изнутри и снаружи особым антикоррозийным покрытием. Для качественной емкости будет вполне достаточно металла толщиной 4 мм. Так же в продаже можно найти готовые сооружения, но их покупка обойдется гораздо дороже самостоятельного изготовления.

Существуют различные формы стальных кессонов — под различные нужды

Железобетонные. Очень прочные и долговечные установки, ранее чрезвычайно распространенные. В силу своих недостатков сегодня используются гораздо реже. Их стоимость очень высока, а для монтажа требуется специальная техника, что  обусловлено большим весом оборудования. По этой же причине со временем бетонный кессон проседает, деформируя находящиеся внутри него трубопроводы.

Бетон обладает недостаточной теплоизоляцией, что может спровоцировать замерзание воды в насосе в сильные морозы, и плохой гидроизоляцией, поскольку бетон гигроскопичен

Вот примерная схема монтажа оборудования в кессон и подведения коммуникаций:

Схема установки оборудования в кессон

Собираясь выполнить обустройство скважины своими руками, стоит познакомиться с этапами монтажа кессона. Они почти одинаковы для любых типов сооружений, с небольшими нюансами, зависящими от материала оборудования.Рассмотрим этапы установки стальной емкости:

Подготовка котлована. Копаем яму, диаметр которой на  20-30 см превосходит диаметр кессона. Глубину нужно рассчитать так, чтобы горловина сооружения возвышалась над уровнем земли примерно на 15 см. Так удастся избежать затопления емкости в период паводка и обильных осадков.
Монтаж гильзы обсадной трубы. Выполняем отверстие в днище емкости. Расположить его можно традиционно по центру или сместить так, как нужно для установки оборудования. К отверстию нужно приварить гильзу длиной 10-15 см. Ее диаметр должен быть больше диаметра обсадной трубы. Обязательно проверяем, чтобы гильза легко надевалась на трубу.
Установка ниппелей для вывода водопроводных труб. Ввариваем их в стенку емкости.
Установка кессона. Обрезаем обсадную трубу на уровне земли. Емкость ставим на брусья над ямой так, чтобы гильза на днище емкости «оделась» на трубу

Проверяем, чтобы оси кессона и  обсадной трубы точно совпали, затем аккуратно удаляем брусья и осторожно опускаем сооружение по обсадной трубе вниз. Устанавливаем емкость в яме строго вертикально и закрепляем брусками. Привариваем к днищу трубу, герметизируя при этом кессон

Через ниппели заводим в сооружение водопроводные трубы

Привариваем к днищу трубу, герметизируя при этом кессон. Через ниппели заводим в сооружение водопроводные трубы.

Засыпка сооружения.

Кессон «надевают» на обсадную трубу и аккуратно опускают в котлован

Нужно отметить, что в принципе возможно обустройство скважины без кессона, но только в  случае, если неподалеку от нее расположено отапливаемое строение, в котором и располагается оборудование.

Удобство такой системы бесспорно – все узлы легко доступны. Однако и недостатки так же существенны: она занимает достаточно много места в помещении и чаще всего сильно шумит.

Вместо заключения

Кессон для скважины является отличным способом защиты источника питьевой воды от непогоды и низких температур. Внутри него насосной технике не страшны морозы и паводки. Его также можно использовать в качестве распределительного колодца для подключения к водозабору нескольких потребителей (второго дома, бани или автополива огорода).

Если в планах все делать самому, то лучше приобрести пластиковую конструкцию. Она легка по весу и проще в монтаже. Если более важна долговечность, то стоит остановить свой выбор на железобетонных кольцах. Для их сборки потребуется кран и профессиональные монтажники. Зато при хорошей гидроизоляции такое сооружение без проблем прослужит несколько десятилетий. Ему не страшны пучения и влага. Металлический аналог подвержен коррозии, однако не столь непрочен, как пластик.

Как самостоятельно изготовить кессон

Чтобы сделать своими руками, для начала необходимо определиться с материалом, параметрами системы.

Монолитная конструкция из бетона

Для устройства подойдет квадратная форма, опалубку возводить тоже намного легче.

Сначала нужно определиться с размерами котлована, который выкапывают под конструкцию. Длина и ширина стандартно равны, поэтому рассчитать их можно следующим образом: измерить размер кессона изнутри, добавить толщину 2 стенок (10 см).

Также необходимо вычислить глубину ямы, которая должна быть на 300-400 см больше по сравнению с высотой камеры. Если все рассчитать, то дренирующий слой можно установить на дне ямы.

Если не планируется дальнейшее бетонирование основания сооружения, то выбирается такой порядок действий

Но когда необходима заливка дна бетоном, необходимо принимать во внимание высоту. К тому же приямок должен быть таким, чтобы поверхность крышки сооружения была на одном уровне с почвой. Чтобы было больше места для человека при ремонте системы, лучше всего камеру располагать не посередине по отношению к обсадной колонне, а сбоку

Да и оборудование будет удобно размещено

Чтобы было больше места для человека при ремонте системы, лучше всего камеру располагать не посередине по отношению к обсадной колонне, а сбоку. Да и оборудование будет удобно размещено.

Конструкция кессона монолитного из бетона.

Работа проводится следующим образом:

1. Начинают с рытья ямы. В этот момент можно сразу выкопать траншею для водопроводных труб к дому. Потом начинают устанавливать дренаж, который состоит из 2 слоев: песка (высотой до 10 см) и щебня (до 15 см). При таком дренаже, даже если вода попадет внутрь кессона, она не останется внутри, а быстро уйдет в почву.
2. После нужно обустроить опалубку. Часто стенка котлована применяется в качестве наружного слоя опалубки. Борт ямы нужно закрыть полиэтиленом, чтобы избежать просачивания воды из бетона в почву. После необходимо сделать каркас, используя арматуру.
3. Замешивают раствор бетона. Заливают его небольшими частями, хорошо уплотняя с помощью электрического вибратора. Если прибора нет, то можно использовать штырь, тонкую трубу и приварить ручки. Это приспособление быстро опускается в бетон, а потом медленно вытаскивается, чтобы избавиться от пузырьков воздуха и воды, делая тем самым бетон плотнее.
4. После необходимо конструкции высушить, регулярно обрызгивая поверхность водой, чтобы бетон не потрескался. Если жарко, то можно накрыть влажной тряпкой.
5. Через неделю опалубку можно снять. А через 4 недели установить оборудование.

Кессон из бетонных колец

Скважинная система из бетонных колец предусматривает следующее:

1. Сначала готовится котлован. Расчеты те же, что и в предыдущем способе изготовления.
2. Заливают дно бетоном и бурят отверстие под трубу.
3. Берут бетонные кольца, которые предварительно промазывают специальным гидроизоляционным составом. Дают просохнуть.
4. После каждое кольцо опускают внутрь котлована, при этом соединяя стыки с помощью смеси для скрепления. Швы запенивают.
5. Вокруг сооружения могут образоваться пустоты, которые необходимо засыпать.

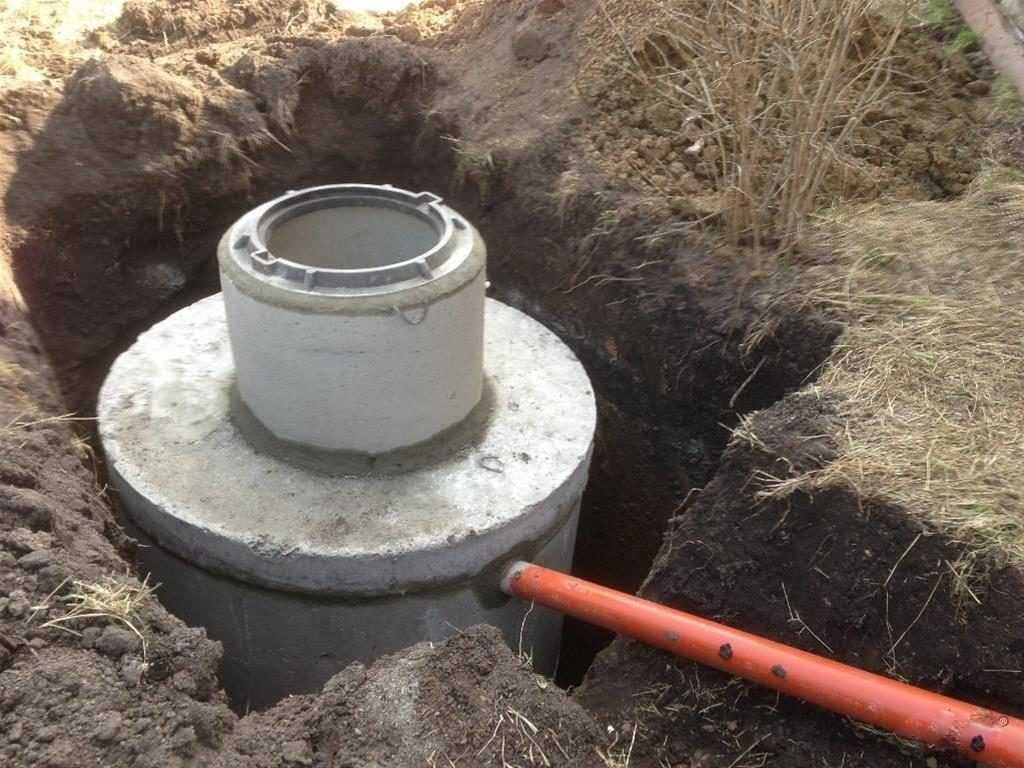

Из бетонных колец кессон для скважины.

Бюджетная камера из кирпича

Устройство кессона из кирпича:

1. Сначала выкапывается котлован, на дне устанавливается ленточный фундамент и траншея, которую засыпают песком и утрамбовывают.
2. На фундамент необходимо уложить гидроизоляцию (например, рубероид).
3. Кладку кирпича начинают с угла, обязательно заполняя швы специальным раствором.
4. После доведения кладки до нужной высоты дают ей высохнуть, штукатурят.

Герметичная емкость из металла

Процесс такой:

1. Снова выкапывают яму, подходящую под размер и форму камеры.
2. На дне вырезают отверстие для обсадной трубы.
3. Устанавливают крышку, очищают швы от шлака. Швы должны быть двусторонними, чтобы обеспечить герметичность кессона.
4. Конструкцию нужно обработать защитным слоем.

При необходимости камеру можно утеплить, после кессон опустить в котлован и установить колонну, гильзы, кабель. Гильзу приваривают, все засыпают.

Что такое кессон для скважины

Кессон является основным элементом оборудования скважины и представляет собой герметичную емкость цилиндрической или квадратной формы. Сверху он закрывается крышкой люка, утепленной пенопластом. Наибольшую популярность получили цилиндрические кессоны диаметром 1 м и высотой от 2 м.

Емкость предназначена для обустройства устья скважины. Кессон размещают ниже поверхности земли, находится он над водоисточником. Нижняя часть емкости имеет отверстие для соединения с обсадной трубой скважины. На одной из стен должна быть лестница, которая позволит спокойно спуститься вниз. Такая конструкция дает возможность удобного доступа к скважине для ее прочистки, технического обслуживания, монтажа системы водоснабжения дома.

Кроме этого, при круглогодичной эксплуатации водоисточника обустройство кессона решает проблему замерзания воды в холодное время года. В самой скважине вода не замерзнет, это происходит в трубах водопровода. Внутри кессона можно разместить оборудование системы водоснабжения: гидроаккумулятор, реле давления и другие, защитив их от несанкционированного доступа. Устройство также решает проблему защиты от попадания загрязняющих веществ внутрь скважины.

Преимущества скважины с кессоном

При круглогодичном использовании скважины не обойтись без монтажа в ее устье кессона. Эта ограждающая конструкция представляет собой водонепроницаемую камеру, расположенную в водонасыщенном грунте. С точки зрения удобства обслуживания и эксплуатации скважина с кессоном — самый оптимальный вариант.

Кроме кессона, неотъемлемыми элементами водяной скважины являются гидроаккумулятор, насос поверхностного или погружного типа, трубы, запорная и регулирующая арматура, при желании хозяев и оголовок.

Зимой внутри кессона поддерживается стабильная температура. Обычно она не опускается ниже 0°C. В таких условиях насосное оборудование может эксплуатироваться круглый год

Такое решение имеет ряд преимуществ:

1. Все водопроводное оборудование размещено компактно в камере и для него не нужно выделять отдельное место в доме. Как и в случае с центральным водоснабжением, в дом нужно будет завести только трубу, а также питающий кабель для насоса.
2. Если дом предназначен исключительно для летнего проживания, то для удаления воды из водопровода на зиму потребуется всего лишь открыть сливной кран, находящийся в кессоне.
3. Когда нужно подать вводу в несколько точек на участке, то эту идею реализовать очень просто путем вывода из кессона необходимого числа трубопроводов. Регулировка процесса при этом осуществляется посредством вентилей.
4. Лебедка, смонтированная в верхнем отделении камеры, упростит процесс извлечения насоса из глубокой скважины в случае необходимости его ремонта или замены.
5. Камера защитит от замерзания скважинное оборудование, находящееся в ней. Если монтаж кессона выполнен правильно, можно не беспокоиться о сохранности его начинки даже при температуре -35°C.

Таким образом, при наличии кессона неблагоприятные внешние факторы никак не отразятся на качестве водоснабжения дома.

Основное требование к кессону — герметичность. При нарушении этого условия по обсадной трубе в водоносный слой может попасть грязная вода из камеры. Загрязнение водоносного горизонта недопустимо, поэтому оголовок колодца и кессон всегда должны оставаться сухими.

Для снабжения водой дома и приусадебного участка лучший вариант кессона — пластиковый. Он обеспечивает 100% герметичность. Упрощает его доставку и монтаж небольшой вес

При расчете высоты этой конструкции следует исходить из глубины промерзания грунта. Чтобы кессон гарантированно находился ниже этой точки, размер принимают равным двум метрам. Для удобства выполнения работ внутри кессона диаметр внутреннего пространства должен быть в пределах 1–1,5 м.

Изготавливают камеру из металла, пластика, кирпича или железобетонных колец. В его днище есть место для фиксации конструкции на обсадной колонне. Патрубки для выведения труб и кабелей находятся в стенках. Для обеспечения удобного доступа к оборудованию кессон часто укомплектовывают лестницей. Закрыта камера герметичной крышкой.

Пластиковый кессон для скважины RODLEX KS 2.0

Разработанная фирмой модель нового поколения получила наименование RODLEX KS2. Применение при производстве самых современных технологий увеличивает функциональность и удобство пользования этим кессоном.

Цены на пластиковые кессоны

Пластиковый кессон

Удобство эксплуатации этой модели кессона увеличивается применением в конструкции следующих новых элементов:

• расположенной в нижней части пригрузочной юбкой избавляющей от необходимости трудоемкого сооружения бетонной плиты под основание для тросового крепления;
• увеличение прочности конструкции с помощью находящихся на дне дополнительных ребер жесткости;
• доработка посадочной площадки для использования обсадных труб всех типовых размеров сечением от 12,4 до 15,9 см.

Емкости изготавливаются из специального пищевого полиэтилена марки LLDPE. В материале, отличающемся экологической чистотой не только не развиваются коррозионные процессы, но он даже не подвержен гниению, что обуславливает длительный срок службы изготовленных из него изделий, часто превышающий полувековой рубеж.

Пошаговая инструкция установки

При самостоятельном монтаже кессона «Родлекс» выполняется следующая последовательность действий:

Шаг 1. Земляные работы

Начальный этап отличается значительными трудовыми затратами при работе вручную. Под устанавливаемую емкость необходимо выкопать котлован и траншею для прокладки трубопроводной системы подачи воды. Котлован должен превышать размеры кессона на 300 мм для корректировки положения корпуса при вводе обсадной трубы в гильзу. При необходимости в промежуток закладывается утеплитель.

Шаг 2. Обустройство основания

Так как в конструкции предусмотрена специальная пригрузочная юбка, нет необходимости в дорогостоящем сооружении бетонной плиты для якорного крепления изделия с помощью тросов. Для изготовления основания под установку емкости достаточно насыпать на дно котлована 200 мм слой просеянного песка. Для уплотнения засыпки песчаная подушка обильно смачивается водой.

Обустройство основания

Шаг 3. Прокладка и утепление водопроводной сети

На этом этапе в прорытую от скважины до жилого дома траншею укладываются трубы, через которые будет подаваться вода. Для предотвращения замерзания жидкости при отрицательных температурах окружающей среды трубопроводная сеть тщательно утепляется.

Цены на водопроводные трубы

Водопроводные трубы

Шаг 4. Подключение обсадной трубы

Обсадная труба аккуратно вводится в донную часть кессона при этом следует следить за тем чтобы корпус емкости занял строго вертикальное положение. Для предотвращения просачивания влаги соединение тщательно герметизируется при помощи клея фиксирующего поливинилхлоридные изделия.

Шаг 4. Подключение водопроводной сети и кабеля электропитания

В корпус емкости через предусмотренные для этой цели отверстия вводятся трубы для подачи воды из подземного источника до точки подсоединения к внутридомовой водопроводной разводке. Выполняется прокладка электрического кабеля питающего насосную станцию и другое оборудование, обеспечивающее функционирование системы автономного водоснабжения.

Подключение водопроводной сети и кабеля электропитания

Шаг 5. Обратная засыпка

Засыпка установленного кессона просеянным песком осуществляется последовательно слоями в 300 мм толщиной.

На заключительном этапе выполняется бетонирование площадки вокруг горловины кессона. После полного отверждения раствора горловина закрывается люком.

В целях безопасности и для предотвращения актов вандализма к крышке следует приделать проушины и навесить надежный замок особенно в домах сезонного проживания, таких как дачи.

По каким критериям выбирать тип обустройства скважины ↑

Приямок – это упрощенный аналог кессона, который можно построить самостоятельно. Он выполняет те же функции – защищает от холода, попадания внешних вод в обсадную трубу скважины, но монтировать в него автоматику и гидробак нежелательно из-за низкой герметичности конструкции. Чаще всего приямок строят из бетонных колец, кирпича или подручных материалов. Его не рекомендуют устанавливать на участках, где грунтовые воды залегают близко к поверхности (до 5 м). Приямок закрывают прочной крышкой, которую можно утеплить изнутри, закрыть на замок снаружи.

Скважинный адаптер, или pitless-адаптер, устанавливают для ввода труб водопровода на глубине, если обсадная конструкция выполнена из стали, а автоматика расположена в доме или отдельном техническом помещении. Специалисты не советуют ставить адаптеры на скважины с пластиковыми обсадными колоннами. Хотя чисто теоретически это возможно, эксплуатация такой конструкции будет недолгой и проблематичной. Если же все условия соблюдены, выбран качественный адаптер и правильно смонтирован, он способен прекрасно заменить кессон.

Что такое кессон и где используется

Кессоном называют подземную герметичную камеру, обеспечивающую удобный доступ к устью для установки насоса для скважины и скважинного оголовка, имеющую габариты и глубину погружения под землю, создающие тепловую изоляцию и возможность установки внутрь емкости необходимого насосного оборудования.

Согласно СНиП 2.04.02-84, кессонная яма должна иметь следующие параметры:

• Обеспечивать возможность: замеров дебита, статического и динамического уровней, забора проб, проведения профилактических и ремонтных работ насосного оборудования.
• Размер обсадной колонны, используемой в кессоне, должен быть на 50 см. больше номинального диаметра напорной трубы (сечения входного патрубка наружного насоса для скважины), погруженной в источник. При использовании погружной модели диаметр обсадных труб и электронасоса принимают равными.
• Верхняя часть обсадной трубы в кессонной яме должна выступать над уровнем почвы не менее чем на 0,5 м.
• Габаритные размеры кессона определяются из удобства расположения поверхностной насосной станции и мест в нем для автоматики при использовании погружного электронасоса.
• Высота подземного кессона определяется из габаритов установленного в нем оборудования, она должна быть не менее 2,4 м.
• Установку и выемку насосного оборудования из скважины следует производить через люки, расположенные над устьем скважины с использованием средств механизации.

Пример обустройства системы скважинного водоснабжения

Пошаговая инструкция по обустройству

Начинается все с выбора места под скважину. Технология обустройства источника водоснабжения состоит из ряда последовательных и ответственных шагов:

1. Скважина. Первый из этапов — бурение собственно скважины.
2. Кессон. Вторым шагом приступают к процессу монтажа кессона.
3. Утепление. Третий этап заключается в том, что засыпают котлован землей до самой крышки, затем утепляют люк.
4. Монтаж оборудования. Этап четвертый — после завершения работ приступают к монтажу оборудования, которое должно обеспечить бесперебойную и эффективную подачу воды в дом и на участок.

Процесс монтажа конструкции кессона также состоит из нескольких операций.

Рассмотрим основные из них:

1. В днище кессона с некоторым сдвигом от его центра проделывают отверстие для последующей установки гильзы под обсадную колонну. Диаметр гильзы должен превышать соответствующий параметр трубы, измеренный по внешнему контуру, миллиметров на 10-15.
2. В боковые стенки кессона вваривают патрубки под водопроводные трубы и кабель.
3. Выкапывают котлован с таким расчетом, чтобы горловина после завершения установки возвышалась над землей не более, чем на 20 см. Для удобства стыковки камеры с обсадной трубой диаметр котлована должен быть на 0,2-0,3 м больше ее собственного соответствующего размера.
4. Обрезают обсадную колонну на уровне грунта.
5. Укладывают на котлован опоры в виде брусьев. На них помещают кессон.
6. Стыкуют обсадную трубу с гильзой кессона, выполняют регулировку конструкции по горизонтали, а затем герметично приваривают.
7. Убирают из-под камеры бруски, опускают ее в скважину.
8. Вводят в соответствующие ниппели трубы, кабель.

Вода, сразу появившаяся в скважине, всегда грязная, поэтому ее нужно откачать. Специалисты советуют не использовать для этой цели оборудование, приобретенное для постоянного использования.

С этой работой прекрасно справится самый дешевый временный насос, а когда скважина будет раскачана, можно запускать и постоянный.

Выбирая вариант обустройства скважины, во избежание нерациональных затрат лучше получить консультацию у специалистов. Они примут к учету все факторы и обоснуют целесообразность реализации того или иного проекта

Следует отметить, что монтаж такой защитной емкости, как кессон, необходим не всегда. Бывает что помещение, подходящее для размещения оборудования, уже имеется в зоне нахождения скважины.

В этом случае более рациональным решением будет использовать его по назначению и сэкономить на монтаже кессона.

Выводы и полезное видео по теме

Видео #1. Как установить металлический кессон:

Видео #2. Процесс изготовления монолитного бетонного кессона:

Видео #3. Как обустроить кирпичный кессон:

Существует множество способов, как самостоятельно сделать кессон для скважины. Какой из них выбрать – зависит от особенностей участка, квалификации домашнего мастера и его финансовых возможностей.

В любом случае, если все работы проведены правильно и качественно, получившаяся герметичная камера будет надежно защищать оголовок скважины от промерзания и попадания поверхностных талых и паводковых вод. Это гарантирует бесперебойную подачу в дом чистой воды.
