Как выполнить прокладку кабеля в гофре

Особенности работ

Поскольку отсутствует универсальная методика установки электропроводки под гипсокартонными листами, ниже будут рассмотрены основные методы. В любом случае, начинать следует с составления подробной схемы. На стенах указываются месторасположения самих листов, стыков и саморезов для крепления.

Любая розетка или выключатель должны устанавливаться с отступом от края гипсокартона минимум на 200 мм. Аналогичны требования при работе с металлическими профилями, поэтому линии монтажа рассчитываются с оглядкой на будущую прокладку. После этого приступают к проведению замеров и переносу схемы на бумагу. Выполнив все действия, по завершении монтажа ГКЛ вы будете знать, куда прокладывать элементы коммуникаций.

Проводка кабеля и монтаж каркаса под ГКЛ

Как провод просунуть в гофру. Как провести кабель через гофрированную трубу

Как протянуть кабель в гофре: видео с инструкцией

Монтаж кабеля в гофре чаще всего осуществляют при проведении электропроводки под гипсокартоном, а также в стяжке пола. Реже самозатухающую гофротрубу используют во время электромонтажных работ в деревянном доме. Человеку без опыта будет достаточно проблематично продеть проводник, т.к. его конец может цепляться за внутренние стенки гофрированной трубы. На самом деле технология протяжки не представляет ничего сложного, поэтому если вы не знаете, как протянуть кабель в гофре, рекомендуем ознакомиться с предоставленной ниже инструкцией.

Технология монтажа

Чтобы информация воспринималась легче, предоставим ее пошагово:

Отмерьте рулеткой и отрежьте необходимое количество гофротрубы. Резать лучше всего канцелярским ножом. Будьте аккуратны – внутри трубы находится проволока. Ее нужно перекусить бокорезами при этом, придерживая, чтобы после перекуса проволока не утонула внутри гофры. Если это произойдет, достать протяжку получится только подрезая трубу на необходимую длину.
Конец проволоки нужно соединить с кабелем. Сделать это проще всего, аккуратно загнув струну крючком и пробив край изоляции (на видео ниже наглядно показана эта технология). Альтернативный способ – просто обернуть несколько раз струну вокруг кабеля. После этого нужно обязательно заизолировать место соединения, чтобы выступы не цеплялись при протяжке проводника.
Свободный конец протяжки нужно надежно зафиксировать. Если вы работаете вдвоем с напарником, ему просто необходимо придержать проволоку. Если вы выполняете электромонтаж самостоятельно, можно закрепить протяжку на батарее, дверной ручке либо другом неподвижном объекте. Цель крепления – в дальнейшем создать натяжение, чтобы было удобнее протянуть кабель в гофре.
Последнее, что осталось – затянуть провод внутрь на всю длину

Делать это нужно осторожно, если переусердствуете с натяжением – в месте соединения протяжки и кабеля может произойти обрыв, что создаст немало хлопот.

Обзор всего мероприятия

Вот собственно и вся технология монтажа. Как вы видите, протянуть провод или кабель через гофрированную трубу не совсем сложно. Последнее, что останется – закрепить гофру на клипсах. Однако это мы предоставили наиболее удачную ситуацию. Бывают более сложные случаи, когда протянуть проводник достаточно проблематично, к примеру, если нет протяжки. Ниже мы рассмотрим все форс-мажорные ситуации.

Нестандартные случаи

Первая и самая часто встречаемая ситуация – при протяжке струну отрывает от проводника из-за сильного натяжения. В этом случае рекомендуется ту часть гофры, которая уже продета, отрезать и оставить, после чего заново соединить проволоку с концом кабеля и закончить протяжку. Два куска гофротрубы после этого соединяются изолентой.

Протянуть провод через гофру, если нет протяжки, тоже не составит труда. Достаточно просто загнуть конец проводника на 180о, чтобы он не цеплялся внутри трубы, после чего просунуть изделие на всю нужную длину. Наглядно демонстрируется данная технология на видео ниже:

Как завести провод без зонда

Если у вас мало места в квартире и нужно самому продеть длинный отрезок гофротрубы, к примеру, 30 метров, не всегда без опыта получается сделать это в комнате. В таком случае рекомендуется сначала соединить кабель со струной, после этого выйти в подъезд и на верхнем этаже к перилам закрепить свободный конец проволоки. После этого протянуть гофру до тех пор, пока задача не будет решена. Этот процесс мы также рекомендуем наглядно просмотреть на видеоуроке:

Как справиться одному

https://youtube.com/watch?v=wgi4VgQzgpw

Иногда возникает необходимость протянуть проводник в гофрированном шланге по потолку, а точнее внутри подвесной конструкции из гипсокартона. Сделать это достаточно сложно, т.к. если листы уже зашиты, монтаж нужно выполнять через штробы под светильники. В этом случае завести гофротрубу через потолок поможет

led-set.ru

Виды гофры для прокладки кабелей

Гофра для кабеля есть разная по прочности:

• Легкая. Имеет тонкую стенку и наивысшую степень гибкости. Рекомендована для прокладки под обшивкой в стенах и на потолках. Механическую нагрузку держит слабо.

• Средняя. Чуть толще чем легкая, но не настолько жесткая как тяжелая. Может использоваться в стенах и в стяжке. В стенах они хороши, но в стяжке лучше укладывать тяжелую гофру.

• Тяжелая. Стенки толстые, гибкость низкая. Можно укладывать в стяжку, закапывать в землю. Для поворотов лучше использовать уголки или специальные муфты, так как минимальный радиус изгиба довольно большой. Они дают нормальную степень защиты как по влаге, так и по пылезащищенности.
• Армированная. Пластиковые оболочки наносятся поверх скрученной в спираль стальной проволоки. Это — лучший вариант для укладки в грунт и при подвешивании.

Как видите, классификация идет по прочностным свойствам, что определяет область использования.

Разновидности

Кроме всего этого есть еще гофра с протяжкой и без. Протяжка — это тонкий трос или провод, который облегчает затяжку кабеля в гофру. Кабель привязывают к концу троса, тянут за другой его конец, заправляя кабель внутрь. Без протяжки справится с этой задачей проблематично — при достаточной жесткости несколько метров кабеля можно просто просунуть внутрь, но если трасса длинная, это будет слишком сложно.

Кабельная гофра может быть с протяжкой (правильное название «зонд») и без

Если уж говорить о видах пластиковой гофры, надо упомянуть, что есть двухслойная гофра. Снаружи у нее такая же ребристая поверхность, а внутри она гладкая. Гофра для кабеля такого вида стоит дорого, но при необходимости в нее реально можно протянуть новый кабель. В тех видах, где внутренняя стенка ребристая это удается далеко не всегда — если трасса имеет минимум поворотов, да и те по широкому радиусу.

Металлическая и метало-полимерная гофра

Металлическая гофра для кабелей тоже бывает разной. Ее делают из оцинкованной или нержавеющей стали. Кроме того, есть металлическая гофра с полимерным покрытием. Она имеет лучшие характеристики по защите от пыли, попадания влаги. Такую защитную оболочку еще называют метало-полимерной.

Разновидности гофры

Существует множество вариантов гофрированных труб. В первую очередь они различаются по материалу, из которого изготовлены. В системе вентиляции чаще всего используются две разновидности:

Первые применяются при устройстве воздушных каналов как на производстве, так и в стандартных кухнях. Это связано с тем, что алюминий – более надежный материал. Он не горит и не плавится при высоких температурах (рабочий диапазон от –30 до +250 °C), очень прочный, не вступает в химические реакции, обладает хорошими аэродинамическими свойствами.

Пластиковая гофра выглядит аккуратнее (см. фото) и привлекает к себе меньше внимания, хотя и те, и другие модели можно легко спрятать.

К достоинствам пластиковой гофротрубы также относят:

• срок службы до 50 лет;
• малый вес;
• неподверженность коррозии, стойкость к агрессивным средам.

Недостаток ребристого воздуховода из ПВХ – большая шумность по сравнению с изделием из алюминия.

Гофрированные трубы для вытяжки также различаются по длине и диаметру. Здесь выбор зависит от особенностей того места, где изделия будут устанавливаться.

Прокладка кабеля в гофре

Прокладка по стене кабеля в гофре может выполняться при помощи специальных клипс, диаметр которых подбирается в соответствии с сечением гофротрубы. Этот способ крепления выглядит наиболее эстетично, но в скрытых местах, как правило применяются скобы из металлической упаковочной ленты, закрепляемые при помощи дюбель-гвоздей.

Для стыковки кусков гофры применяются недорогие соединительные муфты. Если на данном участке нет соединений кабелей, то допускается место крепления трубы к муфте заклеивается герметиком, в ином случае следует применять более надежные методы изоляции. Для проходов через стены подбираются специальные гильзы, которые также при необходимости герметизируются.

Очень важно при прокладке избегать перегибов гофры менее разрешенного радиуса, такая информация обычно указывается изготовителем на упаковке изделия

Способы прокладки электропроводки

Соединение гофры в коробке

В зависимости от конструкции дома, проводка может быть:

• Скрытой под слоем штукатурки.
• В слое штукатурки.
• Под полом.
• В каналах.
• Подвеска на тросе.

Монтаж провода в гофре

Пошаговая инструкция проведения работ заключается в следующем:

Рулеткой отмеряется нужная длина шланга и отрезается канцелярским ножом.

• Конец проволоки соединяется с кабелем. Для этого струна загибается крючком и пробивается край изоляции, что хорошо показывает видео. Альтернативный вариант – струна несколько раз оборачивается вокруг кабеля.
• Место соединения изолируется, чтобы при протяжке проводника не цеплялись выступы гофры.

Подготовка к протягиванию кабеля

Свободный конец протяжки надежно фиксируется. В этом случае, можно протяжку прикрепить к дверной ручке, батарее или к любому неподвижному объекту, что позволит создать натяжение для удобства протягивания кабеля.

Протяжка кабеля

• Провод затягивается на всю длину внутри гофры.
• Гофра крепится на клипсах.

Особые случаи

Бывают нестандартные ситуации при проведении работ.

Это может быть:

Из-за сильного натяжения, при протяжке проводника в гофру он отрывается. Для исправления ситуации нужно:

1. Часть гофры с проводом отрезать и оставить.
2. Проволоку соединить с концом кабеля.
3. Закончить протяжку.
4. Две части гофрированной трубы соединить изолентой.

• Протягивание провода при отсутствии зонда. При этом конец проводника загибается на 180°, чтобы он свободно проходил по трубе, а затем изделие просовывается на всю длину гофры.
• При отсутствии в комнате достаточного места для продевания кабеля длиной, например 25 метров, можно сначала его соединить со струной, выйти на свободное пространство или в подъезд, закрепить свободный конец проволоки к перилам лестницы и протянуть гофру на нужный размер.
• Протягивание проводника в гофре по потолку, который предварительно был обшит гипсокартоном. В этом случае монтаж выполняется через штробы, предназначенные для установки светильников, с помощью обычной струны.
• Прокладка в гофре кабеля с резиновой изоляцией. Особенность протяжки – большое трение между изоляцией проводника и стенками трубы. Для облегчения процесса можно использовать специальную смазку.

Из вышесказанного понятно, что гофрированный шланг для электропроводки – это надежная защита проводов от переломов, намокания, механических повреждений.

Способы крепления кабеля

Выбор способа фиксации кабелей зависит от ряда условий:

• мощности и сечения кабельной сети;
• типа кабеля;
• места прокладки;
• условий помещения или местности, где выполняется монтаж.

Процедуре монтажа клипсы для прокладки гофры либо другого крепления предшествует разметка.

Кабель-каналы

Кроме гофрированных и обычных труб для крепления кабелей используются особые короба из негорючего пластика. Это прямоугольная длинная коробка с крышкой, которая защелкивается благодаря особому устройству краев. Их называют кабель-каналами.

Помимо крепления и защиты кабеля такой канал выполняет эстетические функции. Линия проводов, которая проложена с его помощью, практически незаметна и естественно вписывается в дизайн помещения.

Чтобы закрепить кабель с помощью кабельного канала, вначале крепят к стене или потолку помещения сам короб. Затем, уложив внутрь проводку, закрывают короб крышкой.

Открытый электромонтаж

Нередко при прокладке проводки прятать разводку не требуется. Такое бывает, если впоследствии она закрывается штукатуркой либо облицовкой, или разводка проводов выполняется в технических помещениях. В подобных случаях проводку делают открытой. Для фиксации используют описанные ранее клипсы, хомуты и стяжки, причем скоба для крепления гофры может захватывать не один, а несколько рукавов сразу.

Монтажные работы осуществляются в следующей пошаговой последовательности:

1. Разбивка и разметка кабельных трасс. Внутри помещений для этого используют маркер, карандаш или восковой мелок.
2. Сверление отверстий в бетонных и каменных конструкциях.
3. Установка пластиковых дюбелей.
4. Установка крепежных элементов и фиксация кабелей.

В случае мягких поверхностей, в которые можно ввернуть саморез или вбить гвоздь, предварительное засверливание не требуется. То же самое касается монтажа с помощью специальных пистолетов.

Пластиковые трубы ПВХ и гофрированная трубка

Наиболее надежный и удобный способ крепежа – трубы ПВХ и гофра. Характерной особенностью крепления кабеля в трубах или гофре является возможность простой замены целого участка при необходимости. Даже если труба скрыта под слоем стяжки или штукатурки, кабель можно будет заменить. Разумеется, если монтаж выполнен правильно, а сама труба нигде не пережата.

Подходящее крепление для гофрированной трубы – пружинистые клипсы. Места их установки предварительно размечают, при необходимости выполняя сверление. Последовательность работ при этом особо не отличается от порядка прокладки открытой проводки, с  тем лишь отличием, что кабель предварительно размещают в трубе или гофрорукаве.

Крепление кабеля с помощью монтажных пистолетов

Использование специальных устройств для фиксации кабеля позволяет выполнять его укладку с высокой скоростью. Такие приспособления называют монтажными пистолетами. Они работают от сжатого газа или электричества. С их помощью либо кабель прибивается специальными скобами, либо устанавливаются крепежные клипсы, куда он впоследствии крепится.

Этапы устройства проводки с использованием гофротрубы

Если, в соответствии с правилами строительства и монтажа энергоустановок, принято решение об использовании гофры в качестве направляющего канала, то все работы необходимо проводить по следующему алгоритму:

1. Осуществление разметки на участке, где будут размещены провода. Данные работы проводятся с использованием электронного или простого уровня, путем разметки линий кабеля и установки точек крепления;
2. На размеченном участке делаются отверстия под дюбеля, шаг между ними должен быть не более 30 сантиметров, иначе канал будет провисать на слишком длинном отрезке;
3. Осуществляется установка кронштейнов под диаметр гофры. Если канал выполнен из пластика, то и его хомут должен быть из того же материала, допускается использовать в качестве опоры металлическую проволоку, которая закручивается вокруг шурупа и надежно фиксирует трубу на стене или потолке;
4. Внутри каждой гофры по всей длине расположена стальная проволока, которая загнута по двум концам. К одному из них привязывается провод, при этом не должно образовываться зазоров и выступающих кусков кабеля, в противном случае в процессе протяжки этот отрезок зацепится за внутреннюю часть канала и может его повредить. Многие специалисты рекомендуют замотать закрепленный конец изолентой для большей обтекаемости;

Протаскивание кабеля в гофру

1. Далее за свободный конец проволоки, зажав ее плоскогубцами, кабель протаскивается через всю гофру;

Важно! Все движения должны быть плавными, без применения избыточной силы, иначе провод может порваться, что приведет к полному вытягиванию направляющего троса. Если это произойдет, то проложить кабель внутри гофры уже не получится, так как гофра гибкая и будет препятствовать проталкиванию провода

Прокладывать кабель в гофру можно как на месте, непосредственно на стене, так и во время подготовки линии на незакрепленной трубе, процедура протяжки в обоих случаях существенно не меняется.

1. Проводятся сборка монтажных коробок и подключение приборов потребления. Гофрированную трубу необходимо вставить внутрь коробки или розетки – это необходимо для того, чтобы во время эксплуатации внутренние провода не оголялись, а также атмосферная влага не могла проникнуть внутрь канала.

При соблюдении всех этапов монтажа проводки в гофрированной трубе полученная система будет полностью безопасна и прослужит долгое время.

Монтаж гофротруб

При наружном (открытом) монтаже для крепления гофры для кабелей и проводов используются специальные пластиковые клипсы, которые подбирают под наружный диаметр трубы. Клипсы крепят через 20-30 см на саморезы или дюбеля — в зависимости от типа стены. В установленные клипсы заводится гофра для кбалея, прижимается до щелчка. При монтаже в штробе, ее крепят пластиковыми стяжками или дюбель-стяжками. Можно также использовать самодельный крепеж — полосы жести с гвоздями или саморезами посередине.

При разработке трассы необходимо учитывать следующие рекомендации. Исходят из того, что трасса должна быть без резких поворотов — для того чтобы при необходимости можно было затянуть новый кусок кабеля. Потому:

• Максимально возможная длина участка — 20-25 метров. При условии, что трасса имеет не более 4 поворотов.
  Прокладывают электрогофру параллельно, стараясь сделать как можно меньше поворотов
• Повороты не должны быть расположены рядом. Расстояние между ними не менее 4-5 метров. Если есть необходимость сделать повороты рядом, возле них лучше поставить распределительную коробку или ревизионный лючок.
• Угол поворота — не менее 90°, радиус — чем больше, тем лучше.
• Если трассы для электропроводки и малоточных кабелей и проводов идут рядом, минимальное расстояние для прокладки двух рукавов гофры — 200 мм. Пересекаться они могут только под прямым углом.

Эти правила касаются разработки трассы для наземной (подвеса) и подземной прокладки кабеля в том числе. Если трасса длинная, и вы хотите, чтобы была возможность «в случае чего» кабель перетянуть без замены гофры, разрабатывайте трассу с учетом этих правил.

Монтаж проводки в гофре

При монтаже проводки в доме или квартире куски гофры закрепляются между распределительными коробками, от них — к выключателям/розеткам, к осветительным приборам. Тут участки обычно небольшие, прямые, максимум с одним-двумя поворотами. Так что проблем с затяжкой кабеля не возникает.

Если затянуть в гофру для кабеля надо несколько проводникв, их складывают, по всей длине скрепляют скотчем или изолентой с шагом 30-50 см (зависит от жесткости). С одного края зачищают жесткую изоляцию на 10-15 см, провода скручивают в общий жгут, формируют из него петлю (петлю закрепите тоже скотчем или изолентой). Если жгут получается слишком толстым, можно сформировать петли отдельно, просто через все протянуть шпагат. К этой петле привязывают трос, а затем начинают тянуть его с противоположной стороны, натягивая оболочку на кабели. При этом тянуть надо без рывков, плавно — чтобы не повредить трос или кабель.

Как протягивать кабель в гофру

При монтаже внимательно следите за тем, чтобы не выскользнула протяжка. Для уверенности можно тросик закрепить куском скотча. Есть два подхода к монтажу:

• Сначала закрепить гофру, затем в готовый кусок затянуть кабель или провода.
• Сначала протянуть кабель, потом монтировать.

Первый способ хорош при монтаже внутренней проводки, где расстояния небольшие — от коробки до коробки, от коробки до розетки и т.д. Второй способ больше подходит при монтаже продолжительных участков.

Особенности открытой прокладки на улице

При прокладке проводки на улице ее обычно подвешивают на тросе. Для использования на улице подходит металлическая из нержавеющей стали, а лучше — метало-полимерная гофра для кабеля, а также пластиковая из полиамида (черная или синяя). Все эти материал имеют стойкость к ультрафиолету, сохраняют гибкость при минусовых температурах.

Это хоть и дешевый способ, но не лучший, так как стяжки лопаются

При монтаже протянутый в гофру кабель подвешивают на трос. Самое дешевое крепление — обычные пластиковые стяжки. Также есть специальные подвесы.

Кабель без гофры. Почему нельзя и когда можно.

Как говорят правила ПУЭ п.7.1.37 замоноличивание голого кабеля в штробу допускается. Но в этих же правилах есть пояснение, что означает слово допускается:

Получается, что теоретически вы можете использовать кабель в стенах без защиты, и правила оставляют вам для этого лазейку. Главное законно обоснуйте, почему вы сделали так, а не иначе.

Более того, в обновленном своде правил СП 256.1325800.2016 ”Эл.установки жилых и общественных зданий. Правила проектирования и монтажа” открытым текстом говорится:

То есть, заштукатуривать не только кабель, но и отдельно провода в защитной оболочке можно.

А что касается прокладки по потолку, без штукатурки? Здесь смотрим п.15.15 из того же свода:

И здесь тоже четко оговорено, что допускается производить прокладку отдельных кабелей по потолку на скобах, т.е. без всякой гофры.

При этом есть несколько практических соображений, которые четко показывают, что прокладка кабеля без гофры, не может считаться долговечным монтажом.

Если вы видели очищенные от обоев стены, будь-то панельный дом или кирпичный, то вы наверняка замечали разного рода трещины. Они могут быть не толще волосинки, либо наоборот, туда спокойно поместится большой палец.

Кроме того, трещины встречаются и в новостройках, даже в тех, которые еще не заселены жильцами. А теперь задумайтесь, что происходит с кабелем наглухо замазанным в стене при ее раздвижении.

Скорее всего, ничего хорошего. Сможете вы и захотите ли, лет через 15-20 после появления таких трещин, сдирать обои и менять всю подводящую проводку?

Представьте, что вам понадобилось повесить на стену одну или несколько картин через несколько лет после ремонта.

Вы берете перфоратор, намечаете точки крепежа, начинаете сверлить и слышите характерный хлопок с выделением большого количества искр.

И только потом вспоминаете про кабель, идущий к запрятанной за тумбочкой розетке. Автомат включать уже бесполезно, на линии будет устойчивое КЗ. А на этой группе могут висеть все остальные розетки комнаты.

Если у вас смонтированы натяжные потолки, то вопрос о смене поврежденного участка в принципе не стоит, но при одном условии – если кабель проложен в гофре.

Вы можете без труда заменить этот кусок, всего лишь отстегнув частично потолок, протянув новый кабель и застегнув его обратно. При этом никакого штробления и взламывания стен.

На самом потолке, при поворотах под 90 градусов, этот фокус навряд ли удастся.

А представьте, что при всем вышеописанном, кабель замоноличен в штукатурку? Можно конечно не вскрывать стены, а просто отказаться от этой розетки (откусив спуск на нее под потолком).

Но тогда приготовьте к расчехлению самые длинные переноски и удлинители.

Очень часто в старых домах можно встретить грязные следы от кабеля на стенах. Это темно-ржавые полосы, по которым легко прослеживаются трассы проводки.

Эти полосы могут быть настолько видны, что даже иногда проступают через несколько слоев обоев.

Конечно гостовский кабель ВВГнГ-Ls не обязательно должен дать такой эффект, но однозначного ответа вы не получите, пока на личном опыте не убедитесь в качестве той или иной продукции.

Причем эффект может сказаться не сразу, а лет через 10-15. Кроме этого, не забывайте:

Как протянуть кабель в гофру с зондом — пошаговая инструкция

Для работы потребуются следующие материалы и инструменты:

• Гофрированная трубка, оснащенная зондом для протяжки провода. При выборе конкретной модели гофры необходимо ориентироваться на условия эксплуатации.
• Кабель. Определяясь с кабелем, в учет берут мощность потребления электроэнергии. При небольшой нагрузке на линию подойдет модификация ВВГ. В других случаях лучше приобрести более мощные кабели АВБбШв или ВБбШв.

• Бокорезы, монтажный нож, рулетка, изоляционная лента.

Процедура протягивания кабеля в гофре состоит из 4-х этапов:

Подготовка гофрированной трубы. Используя рулетку, необходимо замерить нужную длину защитной оболочки

При отрезании важно проявлять крайнюю внимательность, т.к. внутри трубки имеется перетяжная струна

Удобнее всего перекусить эту проволочку бокорезами, придерживая ее другой рукой. Если зонд уйдет в трубку, придется начинать процедуру заново.

Присоединить струну к кабелю. Для этого конец зонда загибают под углом и продевают сквозь изоляционную оболочку провода. Если кабель имеет большое сечение, струну оборачивают вокруг кабеля, примотав место соединения изолентой. Это даст возможность при протягивании избежать зацепов выступов линии за ребра гофры.

Надежно закрепить обратный конец струны. Для этого подойдет любой жесткий элемент (например – стояк контура отопления). Если процедура выполняется вдвоем, второй конец сможет придержать напарник. Делается это для того, чтобы придать зонду необходимую натяжку для беспрепятственного протягивания кабеля.

Продеть кабель в гофру. При этом важно не перетянуть струну, т.к. в случае ее обрыва возникнут дополнительные трудности. Зонд должен постоянно находиться в напряжении, иначе кабель застрянет в трубе. Аналогичные сложности появляются при образовании на гофрированном канале изгибов. Важно не ослаблять контроль за состоянием гофры до конца работы.

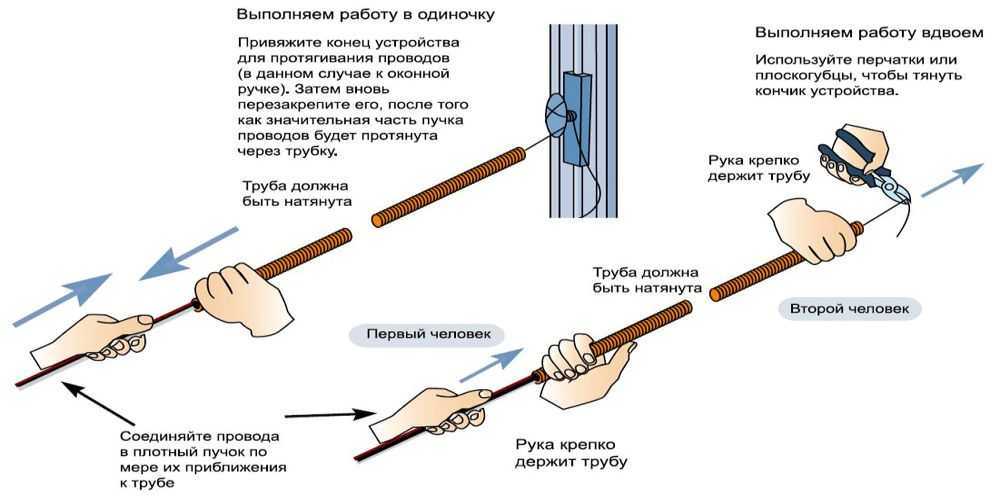

На изображении ниже можно подробнее изучить инструкцию о том, как продеть кабель в гофру со струной своими руками и при помощи второго человека:

Полезные видео, которые наглядно показывают процесс продевания кабеля в гофрированную трубу:

Гофрированная труба для вытяжки: достоинства и недостатки устройства

Рассмотрим, какими преимуществами и недостатками обладают гофрированные воздуховоды для вытяжки. В первую очередь следует отметить простоту монтажа и возможность изгибать конструкцию под определённым углом. Помимо этого, можно одновременно соединять несколько секций при помощи хомутов.

Воздуховод свободно растягивается и может принимать первоначальное состояние. Гибкость конструкции обеспечивает некоторое снижение уровня шума во время работы вытяжки. Благодаря таким свойствам гофрированные каналы применяют в помещениях с нестандартной планировкой и в условиях ограниченного пространства для обустройства систем вентиляции.

Обратите внимание, что алюминиевый гофрированный воздуховод легко разделить на секции нужной длины при помощи ножниц. В сравнении с пластиковыми и металлическими аналогами, цена на устройство значительно ниже

Также следует отметить, что гофра устойчива к воздействию высоких температур. Воздуховод из алюминия выдерживает до +300°С, поэтому его возгорание полностью исключается.

Таблица 1. Недостатки алюминиевых воздуховодов
