Вытяжная вентиляция. ее характеристики, устройство, преимущества и недостатки

Механическая система

Главное отличие механической вентиляции от естественной заключается в том, что ее функционирование осуществляется с помощью специального оборудования, в ряде случаев — электрического вентилятора.

Вентиляторы бывают следующих видов:

• радиальные — движение функционального колеса производится в одной плоскости с потоком воздушных масс;
• осевые — движение функционального колеса происходит перпендикулярно воздушному потоку.

Существует следующая классификация систем механического типа:

• вытяжные;
• приточные;
• комбинированные (соединяют в себе две вышеуказанные системы).

И если первые два пункта классификации можно увидеть и при естественной вентиляции, то последний пункт присущ только механическим вентиляционным устройствам.

Действие механической вентиляции основано не только на функционировании электрических вентилирующих устройств, но и включает в себя следующие компоненты:

• фильтрационные устройства;
• нагревающие элементы (могут функционировать от электричества или от воды);
• насосы теплового типа;
• несколько клапанов, демпферов и решеток.

Все эти компоненты требуются для регулировки потока воздушных масс, а также их очищения и нагрева.

• сборная — подбор вентилятора и остальных компонентов производится отдельно друг от друга, а их сборка осуществляется непосредственно на объекте;
• моноблочные — сборка всех элементов вентиляции осуществляется непосредственно на заводе, а потом в готовом виде поставляется на объект.

Первая разновидность вентиляций является более дешевой, но вот моноблочные системы гораздо удобнее при установке, к тому же они не нуждаются в дополнительных настройках, и их поставка чаще всего производится с уже встроенной автоматикой.

Нюансы устройства

Любая вентиляция предполагает приток и отток воздуха, его движение и обмен внутри помещения. Вывод отработанного воздуха из помещения организуется путем монтажа специальных отверстий в крыше или стенах с выходом на улицу. В силу своего характера их следует делать при постройке здания до чистовой отделки стен. Короб воздуховодов обычно жесткий, переходы между элементами и повороты чаще изготавливают в виде гофрированной трубы из алюминия. Всю конструкцию прячут под финальной отделкой дома, оставляя только отверстия, закрытые защитными решетками. На производстве вентиляционный комплекс оставляют открытым на случай непредвиденных поломок или технического обслуживания отдельных элементов.

Вытяжка в квартире многоэтажного дома обычно уже сделана, при необходимости можно внести корректировки в виде дополнительных вентиляторов в ванной комнате или на кухне. Что касается вытяжной вентиляции в частном доме или на производстве, то тут приходится действовать «с нуля», что подразумевает монтаж воздуховодов и вывод вытяжки через крышу. В данном случае понадобится утепление той части воздуховода, которая будет проходить через помещения, где нет отопления. Это предотвратит образование конденсата, соответственно, убережет трубы от сырости.

Если предполагается сделать вентиляционный выход на крыше, то необходимо предусмотреть его тепло- и гидрозащиту, а также установку дефлектора, который увеличит тягу и послужит защитой от осадков.

Краткая характеристика

Система вытяжного канального вентилятора очень проста в установке, её можно внедрить между простым и подвесным потолком, аккуратно закрыв декоративной решёткой. Именно поэтому дизайнеры в 80% выбирают этот вид вентиляции при обустройстве интерьера помещения.

Предназначение

Главная задача канального вентилятора для вытяжки – удаление из помещения лишней влаги, вредных микроорганизмов и пилы. Вопрос влаги в большей степени относится к помещениям с повышенной влажностью – кухня, ванная. Помимо высушивания, прибор способен увлажнить воздух в комнатах.

Принцип работы в системе канальной вентиляции

Прибор функционирует следующим образом: через кондиционер канального типа, который является основной деталью вентилятора, проходит воздух, попадающий их помещения через специальную решётку.

Кондиционер имеет фильтр, через который воздух очищается, охлаждается и возвращается обратно в помещение. Вследствие этого формируется здоровый микроклимат.

Отличия от бесканальных вентиляторов для вытяжки

Главным отличием бесканальной вентиляции от канальной является отсутствие в первой сети разветвлённых воздухоотводов, благодаря чему она не требует высоких затрат электричества.

Системы бесканальной вентиляции устанавливаются над крышей вентилируемого здания, иногда – в оконных проёмах. Канальные вентиляторы же монтируются в вентиляционную шахту дома.

Естественная вытяжная вентиляция особенности устройства

Циркуляция воздуха в любом помещении зависит от особенностей, заложенных при строительстве. Например, естественная вытяжная вентиляция в частном доме формируется за счет специальных отверстий – форточек и щелей в дверных проемах, а также за счет особенностей строительного материала.

Так, построенный из древесины дом обладает высокими показателями воздухопроницаемости и позволяет внешнему потоку проникать в помещение.

А вот кирпич таким свойством не обладает, поэтому приточно-вытяжная естественная вентиляция в помещении будет осуществляться только за счет форточек и щелей в дверных и оконных проемах.

В комнатах специального назначения, таких как кухня или санузел, организуется канальная естественная вытяжная вентиляция, способствующая более быстрой подаче свежего притока и удалению отработанного.

Благодаря такому принципу происходит циркуляция микроклимата в многоэтажных домах, где создается единый центральный канал с ответвлениями к каждой квартире.

Естественная вентиляция ее принцип работы

Каждый человек знает, что такое приточная вентиляция, так как ежедневно ею пользуется в жилище, в транспорте, на работе и т.д. Это приточка воздуха, которая осуществляется через открытые окна, форточки или через специальные устройства. Понятным и простым «языком» — это проветривание. Но, без определенных вытяжных устройств, обеспечить воздухообмен будет очень сложно. Дело в том, что при определенном расположении элементов вентиляции, создается естественное замещение воздуха, которое и обеспечивает быстрое и качественное проветривание. Через одни элементы, в помещение проникают приточные потоки, а через другие – утилизируется воздух с помещения (элементы вытяжного типа).

Помочь разобраться в том, как работает вентиляция, поможет знание некоторых физических законов. Их принципы заключаются в том, что:

• В помещении и на улице, холодный и теплый воздух располагается слоями, параллельными земле. Холодные потоки, из-за большей массы, находятся ниже теплых.
• Из-за разницы температуры и влажности внутри и снаружи помещения, создается атмосферное давление, которое позволяет проникать воздушным потокам в помещение и покидать его через специально отведенные под это устройства.
• Если отточная часть естественной системы вентиляции будет расположена внизу стены, а приточное окно или канал вверху, то внутрь постройки будет проникать прохладный воздух, а выводится – теплый.

Учитывая эти несколько требований и правил, создать качественную систему, которая будет быстро проветривать комнату или целый дом, не сложно и своими руками. Вместе с естественным воздухообменом, человек получает качественное энергонезависимое устройство. Некоторые схемы вентиляции эффективно работают в любое время года, и при любой погоде. Главное, знать обо всех нюансах дополнительного разряжения воздуха.

Вместе с преимуществами, владелец естественных систем вентиляции в жилище и в бытовых помещениях, получает и недостатки. Иногда, они касаются недостаточной тяги, которая может проявляться в летнее время. Но, при дополнительной установке дополнительных устройств (дифлекторов, ламп накаливания и т.д.), эта проблема решается. Но, следует учесть и то, что такая система уже не будет энергонезависимой. Естественное проветривание редко справляется со своей задачей в помещениях с влажным микроклиматом (кухня, ванная и др.).

ФИЗИЧЕСКИЕ СОСТАВЛЯЮЩИЕ РАСЧЁТОВ

По способу работы, в настоящее время, вентиляционные схемы делятся на:

1. Вытяжные. Для удаления использованного воздуха.
2. Приточные. Для впуска чистого воздуха.
3. Рекуперационные. Приточно-вытяжные. Удаляют использованный и впускают чистый.

В современном мире схемы вентиляции включают в себя различное дополнительное оборудование:

1. Устройства для подогрева или охлаждения подаваемого воздуха.
2. Фильтры для очистки запахов и примесей.
3. Приборы для увлажнения и распределения воздуха по помещениям.

При расчёте вентиляции учитывают следующие величины:

1. Расход воздуха в куб.м./час.
2. Давление в воздушных каналах в атмосферах.
3. Мощность подогревателя в квт-ах.
4. Площадь сечения воздушных каналов в кв.см.

Приточно-вытяжная вентиляция. Как сделать расчет, сборку и монтаж

Параметры приточно-вытяжной вентиляции рассчитываются с учетом внутреннего объема всего помещения. Просчитав объем всех комнат, показатели суммируют. По нормам в течение двух-трех часов воздух в помещении должен полностью обновиться. В паспортных данных вентиляторов узнаем их производительность. И уже от нее вычитаем 50 м? (теряется при фильтрации и перемещении по воздуховоду).

Далее, производится проектирование вентиляции. Проектом должно быть учтена дальность расположения комнат, где будет замедлен процесс потока (до 18%), чем в комнате, где расположен ввод.

Приточно-вытяжную вентиляцию в офисе или собственном доме можно собрать и установить самостоятельно

Для проекта важно правильно рассчитать все параметры установки

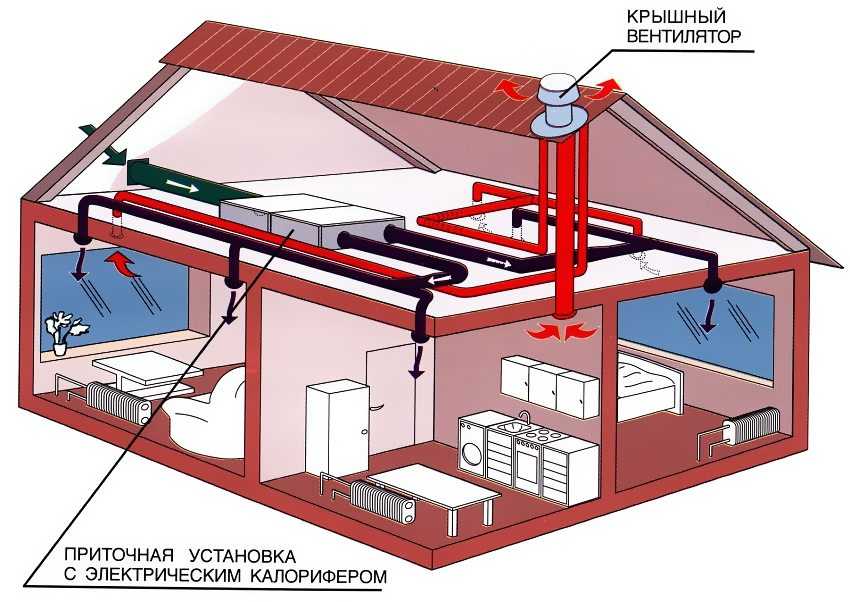

Система приточно-вытяжной вентиляции с подогревом в частном доме

К примеру, если объем всего помещения составляет 1000 м?, тогда нормативный приток воздуха равен приблизительно 500 м?/час. Добиться такого показателя можно, применяя соответствующий диаметр труб воздуховода в комплексе с мощностью вентиляторов.

Следует сделать схему приточно-вытяжной вентиляции так, чтобы решетка воздухозаборника и вентилятор монтировались с северной стороны. После вентилятора устанавливается фильтр. Собирая систему, с основного воздуховода устраиваются отводы в каждую обособленную комнату. В качестве блока основного воздуховода можно использовать обычный холодильник, где будет происходить нагрев или охлаждение воздуха. Летом при включенном агрегате воздух будет охлаждаться, а в холодный сезон можно воспользоваться калорифером, который будет отдавать тепло приточному воздуху. Можно в холодильник поместить лампу ультрафиолета для дополнительной обработки наружного воздуха.

Системы вентиляции подбирают исходя из потребностей помещения

В зависимости от нужд, приточно-вытяжная вентиляция может быть дополнена различными устройствами. Существенным остается грамотное размещение ввода приточного и вывода использованного воздуха.

Канальная и бесканальная система вентиляции

Следующая характеристика, по которой классифицируют вентиляционные системы – это способ конструкции. Они могут быть канальные и бесканальные.

Канальная система состоит из множества воздуховодов, основная задача которых – транспортировать воздух. Важным плюсом таких систем являются их компактные размеры и возможность скрытой установки. Канальная вентиляция позволяет использовать оборудование без выделения отдельного пространства. Она может быть расположена в нишах, шахтах, под подвесным потолком. Основана такая система на базе оборудования с прямоугольным или круглым сечением. Наибольшей популярностью в наши дни пользуются установки с прямоугольным сечением.

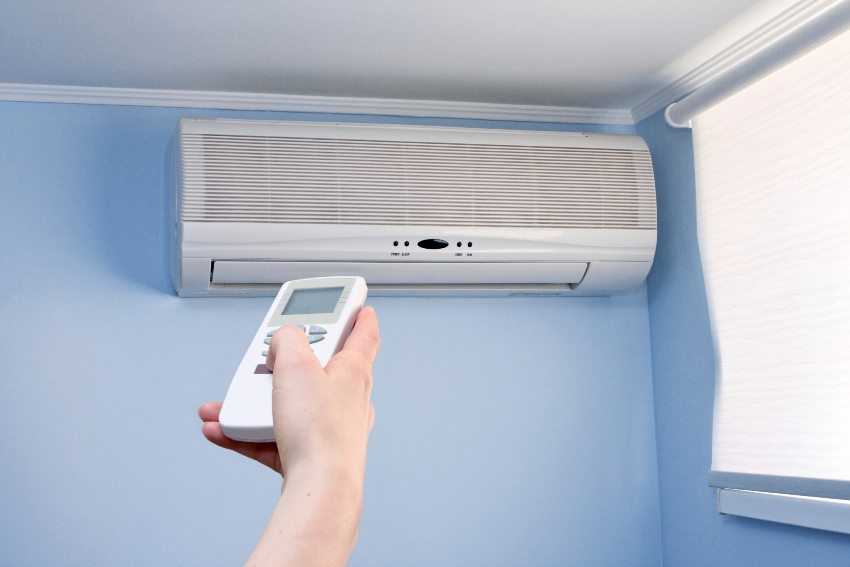

Кондиционер с функцией климат-контроля как часть общей вентиляционной системы жилища

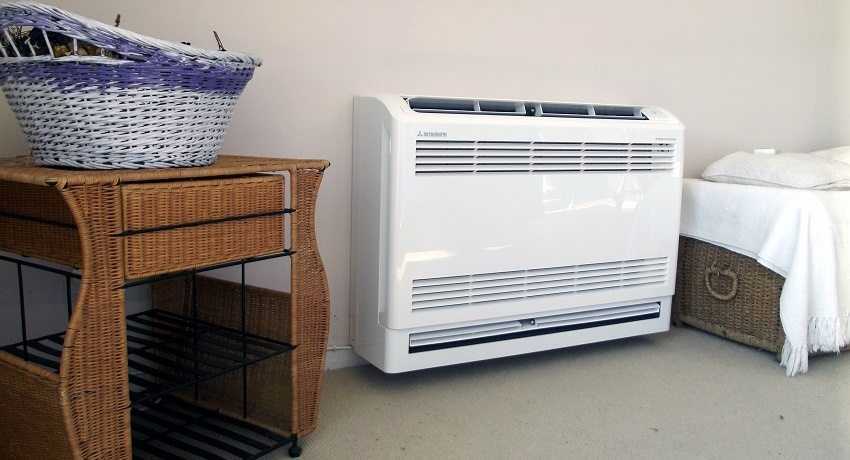

Бесканальная система не имеет воздуховодов. Она основывается на применении вентиляторов, установленных, например, в проеме стены. Воздушные массы при такой системе движутся через зазоры, щели, форточки и таким образом поддерживается созданный микроклимат.

Конструкция систем вентиляции бывает еще наборной или моноблочной. Наборная система предусматривает индивидуальный подбор компонентов, из которых она состоит. Ими являются вентиляционный фильтр, глушитель, устройство автоматики, различные типы вентиляторов. Ее плюсом всегда будет то, что она способна вентилировать любое помещение. Это может быть и маленький офис, и просторный зал ресторана. Чаще всего такая установка размещается в отдельной вентиляционной камере.

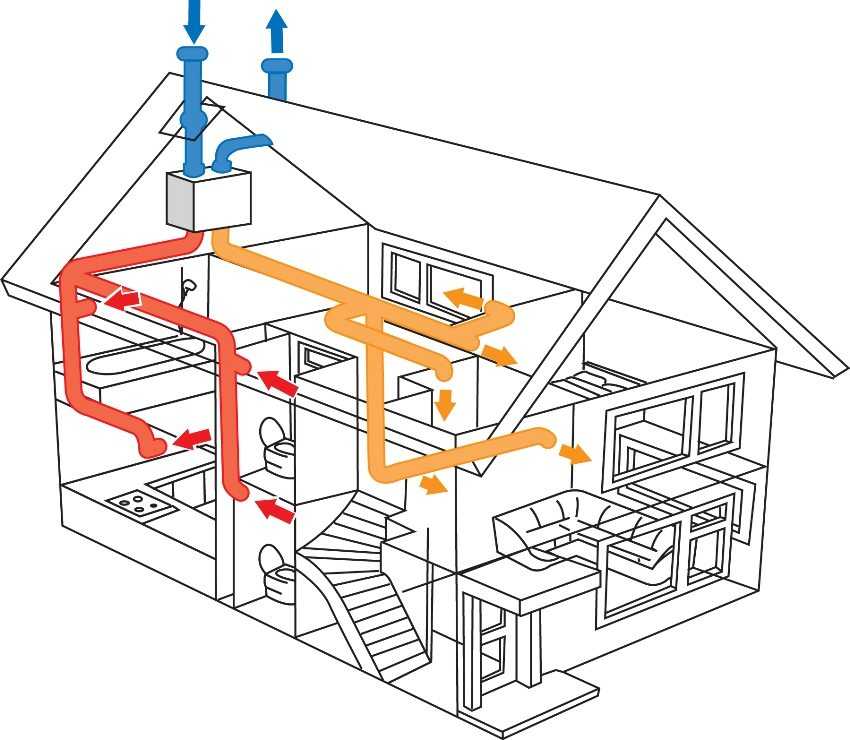

Схема размещения вентиляционных каналов внутри помещений

Если же проектируется моноблочная система, то ее необходимым условием будет компактность. Это связано с тем, что разместить ее нужно в пределах одного изолированного корпуса. Моноблочная система имеет уже законченный вариант и смонтирована единым целым.

Разновидности вентиляционных систем

Все системы вентилирования можно разделить на несколько видов по разным критериям.

В зависимости от метода генерации давления выделяются такие системы вентиляции:

• Искусственная. Движение воздуха происходит при участии установок нагнетания: воздуходувов, вентиляторов. При увеличении давления внутри труб, воздушные массы возможно перемещать на значительные расстояния. Наиболее часто применяется в системах центрального вентилирования.
• Естественная. Имеет место там, где перемещение воздушных потоков происходит естественным путем за счет разницы температуры и давления воздуха на разных концах труб. К преимуществам устройства такой системы для жилого помещения относят низкие затраты на монтаж, отсутствие потребности в специальном оборудовании. Но в таких системах невозможно прогнозировать работу или управлять ими, поэтому они чаще используются как вспомогательные.

Схема естественной и искусственной вентиляцииИсточник projject.ru

Комбинированная. Наиболее часто применяемая разновидность вентиляции, сочетающая достоинства искусственной и естественной систем.

По области воздействия выделяют следующие разновидности:

• Общеобменная. Имеет широкую область воздействия, например, все комнаты жилого дома. Через вентиляционные шахты выводится отработанный воздух из внутренних помещений, где концентрация негативных веществ мала и они равномерно распределены.
• Локальная. В определенные места подводится воздуховод, который вытягивает вредные выделения и выводит их наружу. Монтируется внутри помещений, где выделение вредных веществ в воздух происходит точечно. В жилых домах это чаще всего кухня, в частности, кухонная плита. Обустройство локальной сети обходится дешевле, чем общеобменной, но она рассчитана на меньший поток воздуха.

В зависимости от схемы функционирования выделяют приточные, вытяжные и приточно-вытяжные системы. Вытяжные конструкции предназначены только для отвода загрязненного воздуха. Приточная система вентиляции обеспечивает поступление свежих воздушных масс. Системы, где воздух выводится и нагнетается, являются самыми популярными.

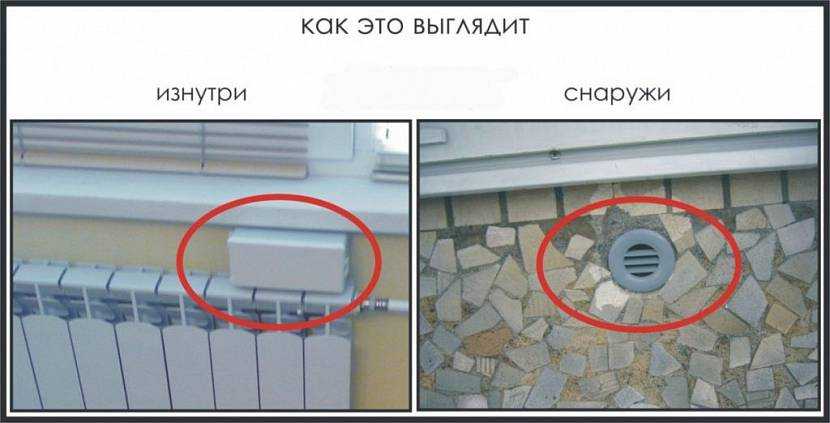

Для приточной вентиляции в стенах пробиваются воздуховодыИсточник novakvartira.com.ua

Приточно-вытяжные вентиляции обеспечивают оптимальное обслуживание в помещениях различного назначения и масштабов.

В зависимости от технического устройства системы выделяют:

• Модульные системы разборного типа включают различные модули: обогреватель, глушитель шума, вентилятор, фильтрующие элементы, блок автоматического управления, вспомогательные узлы. Преимуществом модульных конструкций является возможность подбора узлов с необходимыми характеристиками. Недостатками считают сложный монтаж с привлечением специалистов.
• Моноблочные представляют готовые комплекты в едином блоке. Конструкция легко устанавливается, не требует сложного обслуживания и ухода. Стоимость моноблочных систем выше, чем модульных.

Наличие нескольких типов вентиляций позволяет выбрать и установить наиболее подходящую к конкретным условиям.

Фильтры для кухонных вытяжек

На сегодняшний день фильтры для вытяжек бывают таких видов:

• Жироулавливающие;
• Угольные.

Жироулавливающие фильтры предназначены для защиты двигателя, установленного в устройстве, от жира, копоти, гари, сажи. Они выпускаются промышленностью двух видов:

1. Сменный фильтр из акрила (систематически необходимо менять);
2. Алюминиевый фильтр, который состоит из нескольких слоев тонкого алюминия. Его не меняют, а моют по мере загрязнения.

Угольные элементы обычно идут в комплекте поставки, в количестве 1-2 штуки, в зависимости от числа моторов в устройстве. Если устройство работает в режиме вытяжки, то использовать угольные фильтры не нужно, но если вытяжка работает в режиме очистки воздуха, то менять его стоит не реже, чем раз в 4 месяца.

Технические характеристики вытяжек отличаются и поэтому для каждой из них оптимален один, определенный вид фильтров.

Канальные и бесканальные системы

Кроме всех вышеуказанных вариантов, типы систем бывают еще канальными и бесканальными.

Канальные системы характеризуются тем, что обладают разветвленной сетью воздуховодов для циркуляции воздушных потоков.

В свою очередь, бесканальная вентиляция выделяется полным отсутствием воздуховодов. Подобное возможно в случае монтажа вентиляторов в перекрытие или стену, или же в случае наличия естественной системы проветривая помещения.

Бесканальные вентиляции помещений довольно часто используются в крытых зданиях — ангарах или торговых центрах. В одном помещении устанавливается не одно устройство, а несколько, иногда даже несколько десятков — это способствует довольно эффективному распределению чистых воздушных масс и сохранению собственных средств, поскольку нет необходимости устанавливать дорогостоящие воздуховоды.

А также при выборе вентиляционных устройств следует анализировать какими из них лучше пользоваться в жилом помещении, а какие больше подойдут для производственных зданий. Это объясняется тем, что если в жилом помещении установить оборудование, которое предназначено для производств, то оно будет справляться со своей задачей, то это окажется нерентабельно. А если же в производственном здании установить вентиляционное оборудование, предназначенное для функционирования в домашних условиях, то оно просто не будет справляться со своей задачей, а постоянные нагрузки на него ознаменуются кратким эксплуатационным сроком.

Назначение, устройство и возможности

Современные здания, которые предназначены для проживания и нахождения людей, довольно герметичны. Стремясь уменьшить теплопотери, строители редко задумываются о естественном воздушном обмене, который так важен для человека. Этот момент стоит учитывать ещё во время проектировки сооружения. Если здание построено или уже старое, то установка вытяжки в нём также необходима. На сегодняшний день известно большое количество вытяжных систем, но наиболее эффективной считается приточная и вытяжная конструкция. В зависимости от типа здания, некоторые составные системы могут отличаться, но в целом схема одинакова у всех вариантов. Дополнение элементов способно обеспечить лучшую вентиляцию, учитывая особенности сооружения.

Агрегаты для локальной вытяжной системы

Существующие укрытия, которыми комплектуются системы вытяжной вентиляции, делятся на несколько специализированных категория:

• агрегаты, установленные на источнике загрязнения;
• решения, перекрывающие собой источник загрязнения;
• изделия-передувки.

На практике огромной популярностью пользуются агрегаты, с помощью которых источник распространения опасных веществ локализуется в определенной зоне. Впрочем, подобные решения далеко не всегда удобно и целесообразно применять. Им на смену пришли более современные вытяжки с отводом в вентиляцию:

• металлические и поликарбонатные зонты с функцией вытяжки;
• локальные отсасывающие агрегаты;
• мощные вытяжные шкафы;
• капсулированные решения;
• отвод выделений из корпуса станков и рабочих агрегатов;
• витринные, фасонные и бортовые решения.

Системы местной вентиляции очень распространены в местах, где необходимо обеспечить требуемые нормы по воздухообмену в конкретной, локальной зоне.

Вытяжные зонты – самые популярные и распространенные конструкции отсосов. Ими оборудуют небольшие рабочие зоны (столы для пайки, готовки). Опасные примеси оперативно собираются и перенаправляются вверх, после чего отводятся. Вентиляция для вытяжки функционирует как посредством естественной тяги, так и принудительной.

Специализированные отсосы – вытягивают нежелательные и потенциально опасные вещества с минимальным расходом кислорода. Промышленная вытяжная вентиляция зачастую представлена несколькими местными агрегатами. Основная их особенность – они не препятствуют работе.

Вытяжные шкафы – одни из самых эффективных решений для принудительного удаления вредных испарений, веществ, формируя при этом минимальный уровень воздухообмена. В продаже представлено несколько разновидностей таких шкафов:

• с устройством верхнего отвода, посредством которого удаляется горячий и влажный воздух;
• с удалением загрязненных потоков боковой конструкции – речь идёт о некотором аналоге «улитки», для сбора остаточных продуктов;
• с отводными решениями комбинированного типа, находящимися снизу агрегата.

Локальные вытяжки: а — вытяжной шкаф; б — витринное укрытие; в — укрытие-кожух для заточного станка; г — вытяжной зонт; д — зонт-козырек над открытым проемом печи; е — вытяжная воронка при сварке крупногабаритных изделий; ж — нижний отсос; з — боковой отсос; и — наклонная вытяжная панель; к — двухбортовой отсос от гальванической ванны; л — однобортовой отсос с передувкой; м — кольцевой отсос для ручного сварочного пистолета

Вентилятор, расположенный в системе воздухообмена, создает завихрение потока таким образом, чтобы пыль локализировалась в небольшой зоне, а не распространялась по комнате. Пример такой установки – сварочный пост, где принудительная вытяжная вентиляция представлена небольшим шкафом. Отсос в них располагается вверху конструкции.

Если речь идёт об отводе неопасных веществ, то скорость движения допускается в следующих пределах:

• 0.5 – 0.7 м/c;
• 1.1 – 1.6 м/с – для тех случаев, когда из помещения отводятся ядовитые примеси, металлические испарения.

Вытяжные шкафы устанавливают в химических лабораториях

Что касается всасывающих панелей, то их применяют в случаях, когда воздух в замкнутом пространстве насыщен ядовитыми газами, пылью и теплом. Панель располагают так, чтобы ядовитые составы находились на максимальной удаленности от работника. Вытяжные трубы для вентиляции дополняют встроенным двигателем и оперативно удаляют опасные суспензии. Рассматриваемые установки используют на сварочных постах, при обработке крупных изделий. От сварки они располагаются на удаленности до 3.5 м, оборудуются вентиляторами с одним или двумя двигателями.

Скорость движения воздушных масс должна соответствовать следующим критериям:

• от 3.5 до 5 м/с, если речь идёт о выделении горячей пыли;
• от 2 до 3.5 м/с, если при работе выделяются ядовитые или непыльные суспензии.

Специалисты акцентируют внимание на одном важном моменте – монтаж вытяжной вентиляции осуществляют при условии, кто 1 м2 панели отводит 3.3 тыс. м3 воздуха ежечасно

Бортовые отсосы актуальны для случаев, когда источник загрязнения удерживается в вертикальном положении, при помощи специальных подъёмников. Подобные установки получили широкое распространение в цехах, где проводится гальваническая обработка металлов, при которой опасные вещества наливают в специальную ёмкость, а затем засасываются через небольшое отверстие.

С конструктивной точки зрения вытяжная вентиляция производственных помещений представляет собой несколько воздуховодов, входные отверстия которых имеют узкую форму (до 10 см), располагаются они у краев ванны.

Технические параметры канальных вытяжных вентиляторов

Конструкция

На рисунке отмечены следующие компоненты типового вытяжного вентилятора с обратным клапаном:

• Решетка (1) предотвращает попадание в рабочую область крупных предметов. Эта часть создана из качественного пластика. Она обладает нейтральными эстетическим характеристиками, чтобы обеспечить соответствие с разыми стилями в оформлении помещений.
• Форма крыльчатки (2) подбирается на основе законов аэродинамики. Целевым назначением разработки качественного изделия является высокая производительность при минимальном уровне шумов.
• Цифрами 3, 4 и 5 обозначены мягкие прокладки, которые демпфируют вибрации.
• Электромотор (6) установлен на долговечных шариковых подшипниках, которые не нужно смазывать процессе эксплуатации.
• Современные модели силовых агрегатов отличаются экономичным потреблением энергии. Их части (7) хорошо охлаждаются потоком воздуха.
• В определенных местах установлены уплотнители (8), которые защищают электрические компоненты от контакта с водой.
• Эта часть корпуса (9) вентилятора для вытяжки соответствует диаметру стандартного канала (применяют аналогичные типоразмеры для качественной стыковки компонентов системы).
• Обратный клапан (10) предотвращает проникновение холодного воздуха и неприятных запахов из общей вентиляционной шахты в помещение.

С помощью этой таблицы будет проще изучать актуальные предложения профильных производителей:

Съемная панель упрощает обслуживание вентилятора для вытяжки, удаление загрязнений с поверхности сетки фильтра грубой очистки. Она может быть изготовлена из пластика, стекла, металла. Соответствующим образом изменяются эстетические характеристики, прочность, долговечность.

Классификация производственной вентиляции по способу действия

По способу воздействия существует следующие виды вентиляции:

1. вентилирование приточного действия;
2. вентилирование вытяжного действия;
3. вентилирование приточно-вытяжного действия.

Приточная вентиляция на производстве призвана обеспечивать свободное поступление свежего воздуха в объемах, достаточных для целевого функционирования производства. Как правило, в системах приточного типа широко используются канальные вентиляторы. Они способны полностью обеспечить принудительное поступление воздуха в цех. Одновременно давление воздуха в разы увеличивается по сравнению с показателями атмосферного давления и, соответственно, происходит неорганизованное, естественное выдавливание загрязненного воздуха через разные выходы, щели и отверстия на улицу или в соседние помещения.

Вытяжная производственная вентиляция

Вытяжная вентиляция на производстве призвана удалять отработанный воздух (с загрязнениями, либо влажный, либо горячий), при этом порции свежего воздуха поступают внутрь помещения неорганизованно, через двери, окна, стеновые проемы и т.д. Такой тип вентиляции особенно эффективен в производствах, технологические процессы которых подразумевают выделение достаточного количества вредных веществ, влаги, тепла, а также присутствие большого скопления людей.

Самая простая установка вытяжного типа состоит из электродвигателя и вентилятора. Если требуется очистить воздух в помещениях большой площади или сложной планировки, тогда минимальный набор добавляется еще специальными фильтрами и разветвленной системой воздуховодов для вывода отработанного воздуха на улицу.

Приточно-вытяжная вентиляция на производстве обеспечивает как поступление свежего воздуха в помещение, так и одновременное удаление из него отработанного. Распространение воздушных потоков может осуществляться двумя способами:

• перемешиванием;
• вытеснением.

Приточная вентиляция на производстве

В первом случае на потолочных или стеновых площадках производственного цеха или участка монтируются высокоскоростные диффузоры, сквозь которые принудительно поступает уличный воздух. При попадании в закрытое помещение он естественным образом миксуется с отработанным и, уже перемешанный (с загрязнениями), удаляется через специальные диффузионные клапана.

Во втором случае в нижней части помещения (как правило, на поверхности пола) монтируются несколько низкоскоростных воздухораспределителей, которые обеспечивают принудительное поступление приточного воздуха. Так как воздухораспределитель находится внизу, соответственно свежий (охлажденный) воздух распределяется в нижней части помещения, и, следуя законом физики, теплый воздух поднимается вверх и удаляется через вентиляционные отверстия естественным образом.
