Как выбрать комнатный термостат для газового котла отопления

Как правильно выбрать терморегулятор для газового отопительного котла. Описание и особенности комнатных термостатов, преимущества и недостатки различных устройств.

Подключение терморегулятора к котлу

После выбора модели, человек обычно задумывается, как подключить комнатный термостат к газовому котлу, электрическому и пр. Запуск проводится в соответствии с рекомендациями, которые описал производитель в техпаспорте на прибор. Найдите нужный раздел в документации и просмотрите внимательно схему.

Профессионалы сходятся во мнении, что проводить монтажные работы следует в жилых помещениях на расстоянии от электрооборудования, а именно телевизоров, светильников, холодильников и пр.

В данном случае аппарат находится вдали от котла и отвечает за функцию «включить-выключить» отопление. В отличие от прежних версий, он посылает сигнал на узел управления. Котлы современных двухконтурных модификаций оснащены именно дорогими терморегуляторами (российская марка АОГВ).

Комнатный аппарат капиллярного типа допускается установить отдельно, закрепив на стене шурупами и, присоединив провода.

  • Для этого придерживаемся схемы:
  • Подсоединяем нейтрал.
  • Провод для обеспечения питания котла. Он должен связать гнезда для терморегулятора и напряжения. Процесс упростит наличие якоря.
  • Коробка закрывается.
  • Задаются исходные температурные параметры.
  • Востребованные терморегуляторы определенных марок, например, Protherm, управляются посредством пульта, причем опция характерна для котлов любого типа.

Термостат сосредоточен на показателях градусов, и реагирует на малейшие их колебания. Температура в доме обычно базируется лишь на микроконтроллере климата системы. Аппарат следует поместить в редко посещаемое помещение.

Советы по подключению термостата к газовому котлу отопления:Чтобы температура в комнате измерялась правильно, стоит освободить доступ воздуха к программатору.
Не стоит накрывать приборы предметами мебели.
Устанавливать нужно в прохладных помещениях, и где жильцы находятся большую часть времени.
Стоит следить за тем, чтобы на прибор не попадали прямые солнечные лучи.
Не рекомендуется устанавливать по соседству с отопительными радиаторами либо обогревателями.
Нужно оградить приборы от сквозняков.

Монтаж терморегулятора

Перед установкой терморегулятора нужно убедиться, что он совместим с системой отопления. Каждое устройство имеет свои коэффициенты пропускной способности клапана, обозначаемые Kv и Kvs.

Однотрубные системы рекомендуется оборудовать термостатами со значением Kv больше 1, а еще лучше – больше 1,5. Для двухтрубных больше подойдут регуляторы с Kv в диапазоне от 0,5 до 0,9%.

Последовательность работ

Последовательность монтажных работ выглядит следующим образом:

  • после перекрытия подающего стояка из системы отопления сливают воду;
  • на небольшом расстоянии от батареи отрезают горизонтальные трубные подводки;
  • отсоединяют отрезанный участок трубопровода вместе с клапанами;
  • если система однотрубная – приваривают байпас. Это перемычка, которая позволит циркулировать теплоносителю по контуру, когда клапаны перекрыты и доступа в батарею нет. В двухтрубных системах отопления термостат монтируют на подводящей верхней трубе, а вентиль – на нижней;
  • с запорного крана и терморегулятора снимают хвостовики с гайками, после чего заворачивают их в пробки радиатора;
  • трубную обвязку монтируют и устанавливают, а затем соединяют с горизонтальными подводящими трубами.

Нюансы расположения

Ось термоголовки всегда должна располагаться в горизонтальном положении, чтобы точность измерения температуры прибором была высокой.

В вертикальном положении датчик будет находиться в зоне действия восходящих и нисходящих тепловых потоков, из-за чего температурные показатели будут неверными.

Если ось штока монтирована вертикально, лучше использовать выносной электронный датчик с электрическим приводом или с радиопередачей сигнала.

Терморегуляторы, имеющие встроенный датчик, располагать нужно так, чтобы они находились на виду, но не попадали в область действия тепловых приборов. Также учтите, что тепло экранируется плотными занавесями. Оптимальная высота размещения термостата – не меньше 80 см от поверхности пола.

Разрешается монтаж терморегуляторов на биметаллические, стальные и алюминиевые батареи. Если корпус радиатора отлит из чугуна, из-за высокой инертности этого сплава устанавливать термостат не рекомендуется.

Дизайн коридора

Где купить терморегуляторы для котлов отопления

Современный рынок предлагает огромный выбор терморегуляторов как простых так и новейших моделей

В ассортимент продукции входят проводные и беспроводные модели, механические и электронные терморегуляторы для твердотопливных котлов, газовых, электрических и дизельных установок, а также конвекторов, инфракрасных обогревателей и систем теплых полов. На всю продукцию из каталога имеются сертификаты качества.

Произвести заказ и купить терморегулятор для отопления можно, используя удобную систему поиска на интернет-ресурсе. Здесь можно не только предварительно ознакомиться с функциями и внешним видом приборов, но и проконсультироваться со специалистами о совместимости устройств с конкретным видом отопительного оборудования. Опытные менеджеры готовы поделиться любыми необходимыми сведениями относительно терморегуляторов и их функциональных возможностей.

Преимущество интернет-покупки состоит еще и в том, что существует возможность ознакомиться со стоимостью приборов в разных компаниях и сделать сравнительный обзор цен. Выбрав терморегулятор, можно получить грамотную консультацию по его установке, подключению и настройке. Некоторые компании предлагают услуги по монтажу устройства и его наладке. Все интересующие вас вопросы можно уточнить по номерам телефонов, размещенных в контактном разделе.

ТОП 5 самых востребованных моделей представленных на рынке

Zilon ZA1 — флагман в линейке механических вариантов

Самая простая механическая модель, предназначенная для оборудования, поддерживающего подключение «механики». Сравнительно небольшой температурный диапазон (от +10 до +30). Не рекомендован к эксплуатации в помещениях с повышенной влажностью.

Чувствительный элемент cильфон (наполненный газом)
Температура срабатывания, С 10…30
Температура окружающей среды, С 5…30
Класс защиты II
Степень защиты IP 20
Ресурс (число циклов) 10 000
Исполнение настенное
Размеры, мм 80 x 80 x 40
Цвет белый
Релейный выход 16 (4) А / 250 В~
Дифференциал t=0,4/0,8 К
Скорость изменения температуры 1 К/15 мин
Условия работы нормальная окружающая среда; не устанавливается в помещениях с повышенной влажностью и в агрессивных средах
Особенности встроенный переключатель вкл./выкл., индикатор

Protherm Exacontrol — бюджетное устройство с возможностью программирования температуры

Может работать как с оборудованием компании-производителя, так и с котлами других типов. Регулирует температуру только в отопительном контуре, диапазон – от +5 до +35. Оснащен световым дисплеем.

Размеры (высота х глубина х ширина) 95 мм х 40 мм х 130 мм
Подключение Проводное
Интерфейс управления eBus
Регулирование
Диапазон настраиваемых температур (отопление), °С 5–30
Диапазон регулируемой температуры (водоснабжение), °С 38–65
Панель управления
Жидкокристаллический дисплей
Индикация режима
Индикация температуры
Индикация времени
Индикация разряжения батарей
Управление
Система отопления
Горячее водоснабжение
Программы
Суточная
Недельная
Отпуск
Comfort
ECO
Защита от замерзания
Электрическое подключение
Алкалиновые батареи 1,5В, Тип/шт АА / 2
Класс электрической защиты IP20
Габариты
Высота, мм 95
Глубина, мм 40
Ширина, мм 130

FH-CWP. Самый заметный игрок на рынке от компании Danfoss

Оснащен ЖК-дисплеем и функцией двухпозиционной регулировки. Для включения/отключения отопления по времени есть встроенный таймер и 4 настраиваемых режима. Диапазон – от +5 до +35.

Размеры 86 x 99 x 19мм
Защита от мороза

Да, если включена:

менее 5 °C обогрев включается

выше 7 °C обогрев выключается

Температура окружающей среды, С — 10 °C — 60 °C
Точность регулировки ±1 °C
Класс по IP IP 30
Подсветка ЖК-
экрана/ночная
подсветка
Да
ЖК-экран Да
Максимальная нагрузка, индукционная 1A
Максимальная
нагрузка, резистивная
3A
Монтаж Скрытый монтаж для
европейских и китайских
встроенных розеток
Потребляемая
мощность
2 Вт
Резервное сохранение настроек Настройки сохраняются в микросхеме памяти на случай отключения питания
Датчик, напольный диапазон регулировки 20-45 °C
Датчик, комнатный — диапазон регулировки 5-35 °C
Антистатическая
защита
Да

Auraton 2025 — надежный беспроводной программатор проверенный временем

Имеет 4 независимых значения задаваемой температуры. ЖК-дисплей оснащен 3 типами ночной подсветки, а встроенный таймер может полностью отключать подсветку дисплея на ночь.

Диапазон управления температурой

4° — 35°C

Гистерезис

0,4°C (±0,2°C)

Программы

9 из них 6- настраиваемые

Уровней температуры

2 + отпускная

Температура антизамерзания

настраиваемая от 4°C до 10°C

Цикл работы

недельный

Контроль состояния работы

Дисплей ЖКИ

Максимальный ток нагрузки

16 A при активой нагрузке

Питание

2 батареи AA

Варианты соединения линолеума между собой

Перед тем, как спаять линолеум, нужно выбрать подходящий вид сварки в конкретных условиях. Все виды стыковки современного линолеума можно условно разделить на два основных типа:

  • Термические;
  • Механические.

К механическим способам можно отнести обработку стыка, при которой не используются химические средства или методы горячей плавки покрытия. Одним из таких вариантов является установка металлического порога. Металлический или пластиковый порог применяется в тех случаях, когда необходимо заделать швы линолеума на коротких участках и в местах перехода линолеума на другой тип покрытия. Для стыковки длинных швов он конечно не подходит.

Вторым распространённым вариантом является двухсторонний скотч для линолеума. Однако такой вариант стыковки не долговечен и со временем скотч теряет свои клейкие качества, швы начинают расходиться, а края покрытия заворачиваются. Даже если вы очень аккуратно сделаете стык, он всё равно будет виден на поверхности покрытия и в нем постепенно скапливается грязь.

К термическим методам можно отнести такие как:

  • Холодная сварка, где процесс склеивания осуществляется на молекулярном уровне методом химического расплавления краёв линолеума;
  • Горячая сварка, в этом случае склеивание линолеума осуществляется методом нагревания с использованием легкоплавких компонентов.

Как выбрать комнатный термостат для электрокотла

Способ крепления и подключения

По технике крепления и подключения к электрокотлу различают проводные и беспроводные приборы.

Проводные термостаты все так же могут быть установлены в любом помещении, могут иметь любой функционал, но требуют проводного соединения непосредственно с электрокотлом. Их стоимость ниже, а провод для подключения в большинстве случаев идет в комплекте.

Беспроводные регуляторы температуры состоят из пульта управления и приемника радиосигнала, соединяемого с электрокотлом проводным способом. Преимущества очевидны: при размещении термостата в отдаленном от места установки электрокотла помещении не требуется прокладывать через весь дом дополнительный электропровод.

Согласно практике, предназначенный для бытовой техники радиосигнал частотой 433 или 868 МГц не оказывает влияния на другую электронику в доме, беспроблемно передается через любые стены на расстояние 20 и даже 30 метров. Недостатком является необходимость дополнительного питания пульта управления, обычно это 2 стандартные батарейки типа АА.

Функциональность

Стандартные простые модели имеют только переключатель «вкл/выкл» и вращатель (или кнопки «+» «-«) для установки температуры.

Для существенной экономии лучше выбрать более дорогой программируемый термостат, который окупится за первые несколько месяцев использования. С его помощью можно снижать температуру в помещении до 15-16°C, когда все ушли на работу, или до 18-19°C на ночь. Достаточно единожды настроить несколько шаблонов работы электрокотла, длительность которых может быть в пределах от 8 часов до 7 суток.

Наличие Wi-Fi или GSM-модуля

Встроенный GSM-модуль позволяет получать с помощью SMS сообщений уведомления о работе отопительной системе или о произошедшей аварийной ситуации, которую вы сразу же сможете решить. Таким образом теплоноситель не замерзнет во время длительного отсутствия хозяев.

Наличие Wi-Fi позволяет управлять работой электрокотла через приложение на смартфоне. Также через Wi-Fi сеть можно подключить термостат к системе умного дома или связать несколько дополнительных датчиков температуры (в том числе и теплого пола). Наличие Wi-Fi и GSM не влияет на эффективность и экономичность системы отопления, но повышает комфорт ее использования.

Защита и безопасность

В бюджетных и даже в некоторых моделях электрокотлов среднего ценового сегмента могут отсутствовать базовые элементы безопасности такие, как защита от перегрева, режим предотвращения замерзания или защита от остановки циркуляционного насоса. Тем не менее, все эти элементы есть даже во многих простых моделях терморегуляторов в ценовом диапазоне 1 000-1 500 руб.

Плюсы и минусы

Преимущества терморегуляторов:

  • Стильный внешний вид. Благодаря этому свойству эти приборы подходят для любых стилей помещения;
  • Равномерное распределение тепла;
  • Обеспечение комфортных условий;
  • Возможность выбора необходимого температурного режима. Можно прибавлять температуру прибора в зимнее время. Если, в помещении слишком жарко, температурный режим с помощью терморегулятора снижается;
  • Снижение нагрузки на оборудование;
  • Снижение затрат энергии. Например, во время отсутствия хозяев, при помощи термостата можно поставить сниженный температурный режим. Это поможет сократить затраты на электроэнергию.

Недостатки: частые поломки.

Что из себя представляет терморегулятор для котла отопления

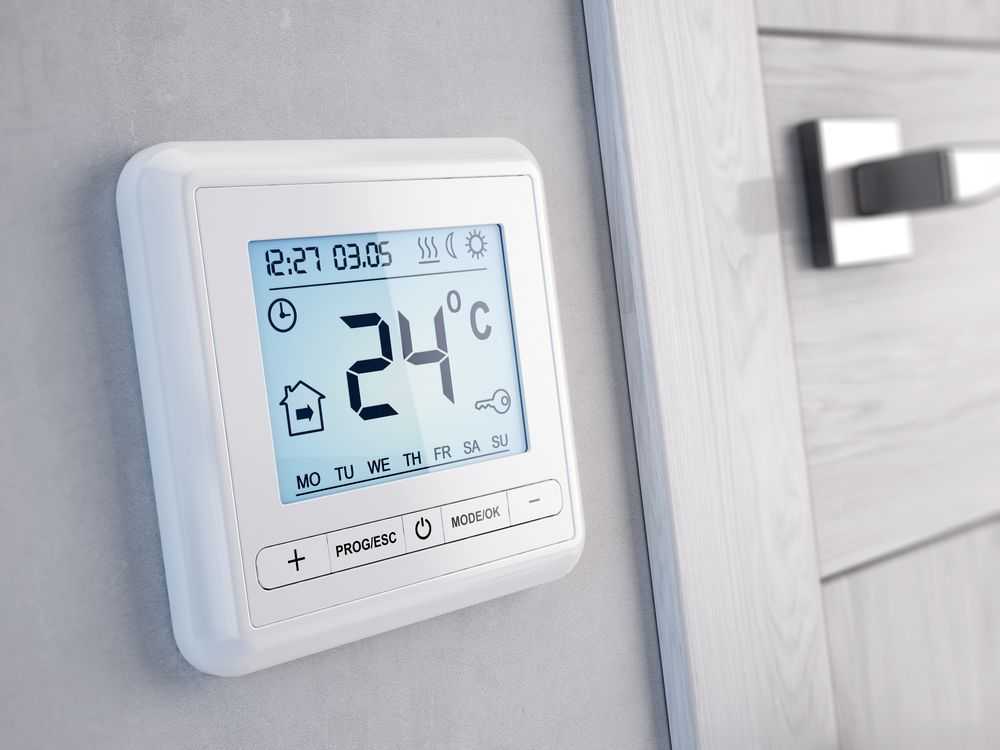

Так выглядит современный электронный комнатный термостат.

Для чего нужен и как применяется

Главная причина, по которой выбирают комнатный терморегулятор – экономия, то есть снижение расхода топлива вплоть до 25-30%. Достигается она за счет возможности программирования работы котла на сутки или неделю вперед. Например:

  1. Можно снизить температуру в ночное время до 18-19°C – наиболее комфортная температура для сна. При этом каждый сниженный градус уменьшает расход топлива на 2-5%.
  2. Можно снизить температуру до 15-16°C на время, когда хозяев нет дома, например в рабочие часы.

Также экономия достигается даже без наличия функции программирования: за счет контроля работы котла в зависимости от температуры воздуха, а не температуры теплоносителя. Это позволяет более точно и стабильно, без малейших скачков, поддерживать заданную температуру, минимизировать инертность системы отопления, а при наличии модулируемой горелки как можно дольше удерживать ее включенной, но на минимальной мощности – наиболее оптимальный режим работы котла как по расходу топлива, так и по сохранению ресурса.

Все, даже самые простые механические комнатные термостаты по умолчанию идут с датчиком температуры воздуха. Многие модели имеют в комплекте и выносной датчик для теплых полов.

Существующие типы

Настройки, заданные на термостате, всегда являются приоритетными для котла, его принцип работы не изменяется (используется модуляция пламени горелки, регулировка скорости вращения турбины и т.д.) несмотря на «сухой контакт» с терморегулятором. Принцип работы комнатного термостата зависит от типа используемого в нем датчика температуры.

1. Механические термостаты

Самые простые и недорогие модели без какого-либо широкого функционала. Принцип их работы заключается в использовании мембранных датчиков – термочувствительных металлов, жидкостей или газов, которые помещены в маленькую герметичную капсулу. При нагревании вещества расширяются и при достижении заданной температуры, оказывают давление на мембрану реле, достаточное для замыкания контактов, после чего терморегулятор подает сигнал о снижении мощности котла или его полном выключении.

Механические устройства, как правило, ограничены лишь вращателем для выбора температуры, имеют ощутимую погрешность, вплоть до 3-4°C, и только проводной способ подключения.

2. Электромеханические

Более точные (но все еще недостаточно), более дорогие, все еще ограниченные в функционале терморегуляторы.

Принцип работы похож на действие механических, но в данном случае используются термочувствительные металлы, которые при нагревании производят микро-разряд или создают сопротивление. Некоторые модели имеют простенький экран для отображения температуры и меньший шаг ее изменения – 0,5°C. Однако все равно это слабо оправдывает их более высокую на 30-40% цену, учитывая, что есть более точные и функциональные аналоги.

3. Электронные

Современные, точные, многофункциональные и удобные терморегуляторы. В комплекте часто имеют дополнительные датчики для теплого пола. Погрешность электронных моделей не более 0,5-0,7°C, большинство имеют возможность программирования, практически все приборы оснащены функциями защиты от перегрева и замерзания, остановки циркуляционного насоса и прочими системами безопасности.

Наиболее дорогостоящие модели имеют встроенные Wi-Fi и GSM модули, сохраняют статистику, имеют большое количество автоматических режимов и беспроводное соединение с котлом. Несмотря на наиболее высокую стоимость, электронные комнатные термостаты полностью ее оправдывают и окупаются за несколько месяцев грамотной эксплуатации.

Схема подключения

Практически все существующие на современном рынке термостаты являются релейными. Это означает, что работают они за счет реле, размыкающей и замыкающей контакты на основе предустановленной пользователем температуры. В качестве теоретически подключаемого термостата, будем использовать электрический термостат релейного типа с сухими контактами. Сухие контакты – термин, обозначающий, что в любом состоянии, сомкнутом или разомкнутом, на контактах нет никакого напряжения.

Для подключения к котлу на термостате расположены клеммы, подключать нужно открытый и общий порты. В случае, если в мануале для конкретно вашей модели они не указаны, нужно просто прозвонить контакты тестером. Далее нам потребуется убедиться в возможности подключения термостата к котлу. Обычно это указано непосредственно в технической документации, если таковой нет, то информацию легко найти в любой из поисковых систем.

На найденной электронной схеме платы обозначено нахождение той самой перемычки, в которую будет подключаться термостат к котлу. В зависимости от модели котла, придется открутить несколько болтиков, чтобы добраться к необходимой части. Колодка может быть установлена как на плате управления, так и вынесена отдельно. Подключение термостата для любого из этих вариантов не будет отличаться ничем.

Далее необходимо вытащить перемычку, а ее место поставить кабель, поставляющийся в комплекте с термостатом (либо купленным отдельно). Это двухжильный провод с сечением не менее 0,75 квадратных миллиметров. Полярность при подключении не имеет значения. К блоку управления термостатом кабель подключается в нормальный открытый и общий порты, как описано выше. Порты находятся с одной из сторон блока управления, с другой же порты для подключения электроподающего кабеля. Можно как приобрести новый кабель желаемого сечения, так и использовать комплектный.

На этом подключение термостата к газовому котлу окончено. Остается только проверить работоспособность системы. На термостате выставляем необходимую температуру воздуха в комнате, сигнал передается на блок управления и в зависимости от выставленной температуры контакты реле замыкаются или размыкаются. При выставлении температуры, которая ниже текущей, горелка превращает нагревать воду в системе, при выставлении температуры выше, горелка наоборот начинает работать.

Разновидности приборов

Выбор выносного термостата для газового котла основан на учёте нескольких характеристик, к числу которых относится тип подключения. Бесперебойную работу обеспечивает контактирование выносного модуля с устройством, управляющим работой газового котла. С конструктивной точки зрения существует пара основных вариантов:

  • кабельные модели, подключаемые к газовому котлу посредством проводов;
  • беспроводные модели с дистанционным способом обслуживания.

Механический

  • долговечность;
  • низкая стоимость;
  • возможность ремонта;
  • устойчивость к перепадам напряжения.

К основным недостаткам механики можно отнести не слишком точную настройку и вероятность погрешности в пределах 2-3оС, а также необходимость периодически осуществлять корректировку показателей в ручном режиме.

Электронный

В большинстве случаев электронные термостаты для газовых котлов представлены выносным датчиком с дисплеем и особым регулирующим элементом, отвечающим за функционирование котла. В настоящее время с этой целью используются модели с таймером, отслеживающие температуру воздуха и изменяющие её согласно нужному графику, а также электронные аналоги. Основные преимущества электронных устройств:

  • дистанционное управление;
  • самая минимальная погрешность;
  • возможность монтажа в любом помещении;
  • регулировка температуры воздуха согласно графику;
  • максимально быстрая реакция на температурные изменения.

Практически мгновенное реагирование на изменения температуры воздуха в помещении позволяет обеспечить существенную экономию энергоресурсов. К недостаткам можно отнести только достаточно высокую стоимость таких современных приборов.

Программируемые

Так называемая «умная» техника отличается достойной функциональностью, которая включает в себя контроль температурного режима, почасовую корректировку и программирование согласно дням недели. Особой популярностью пользуются жидкокристаллические модели, имеющие очень удобный и интуитивно понятный интерфейс, а также Wi-Fi встроенного типа.

Важные достоинства программируемых моделей:

  • наличие функции «день-ночь»;
  • значительная экономия энергоресурсов;
  • программирование режима на длительное время;
  • возможность дистанционного управления всей системой.

Газовые отопительные котлы снабжаются устройствами со встроенными сим-картами, что позволяет вносить коррективы посредством самого обычного смартфона. К недостаткам любых программируемых моделей пользователи относят достаточно высокую стоимость этих приборов.

Проводные и беспроводные

Для проводных термостатов характерно наличие механического или электронного управления. Такие устройства фиксируются только посредством проводной системы, предназначенной для соединения с газовым отопительным оборудованием. Диапазон действия, как правило, не превышает 45-50 метров. В последние годы всё чаще монтируются программируемые модели комнатных термостатов проводного типа.

Беспроводные устройства включают в себя рабочую часть для монтажа непосредственно возле прибора отопления, а также отслеживающий элемент с дисплеем. Датчики могут оснащаться дисплеем-сенсором или управлением кнопочного типа. Функционирование обеспечивается радиоканалом. Наиболее простые модели способны отключать или подавать газ. В более сложных устройствах предусмотрено также наличие специальной программы для настроек с целью внесения изменений в заданные параметры.

Рейтинг
