Пиролизные котлы длительного горения с водяным контуром

Рейтинг лучших производителей твердотопливных котлов

Отопительное оборудование данного вида пользуется определенной популярностью. На рынке представлены агрегаты, выпущенные под различными товарными знаками. Внимания заслуживает не только импортная продукция, но и твердотопливные котлы длительного горения российского производства. Предлагаем познакомиться с рейтингом лучших производителей, чтобы было проще ориентироваться в предлагаемом различными магазинами ассортименте.

Оборудование выпускается под различными товарными знаками

Гейзер

Один из отечественных производителей, предлагающий отопительное оборудование различного типа. Твердотопливные пиролизные модели «Гейзер» изготавливаются по инновационным технологиям с использованием высококачественного сырья. Агрегаты отличаются простой исполнения и обслуживания. Широкий модельный ряд позволяет подобрать подходящий вариант для любого строения.

Серия ВП может работать на торфяных и опилочных брикетах, угле и дровах с КПД 85%. Производитель предоставляет двухлетнюю гарантию. Мощность котлов может составлять 10 – 100 кВт:

Котлы пиролизного типа представляют собой цельносварную стальную конструкцию, состоящую из нескольких камер сгорания. Производитель рекомендует использовать поленья диаметром 40÷100 мм, длина которых должна соотноситься с геометрическими параметрами топки. Размер угля не должен превышать 40 мм. Докладка дров или угля должна производиться каждые 8÷12 часов.

Гейзер – надежное оборудование от отечественного производителя

Буржуй-К от завода «ТеплоГарант»

Российский производитель, предлагающий несколько модельных линеек твердотопливных котлов, в том числе мощностью более 140 кВт. Оборудование может использоваться для обогрева частных домов и промышленных предприятий. Производитель предлагает серии Буржуй-К:

Эксклюзив с декоративной внешней отделкой, заказываемой в индивидуальном порядке. Такое отопительное оборудование способно гармонично вписаться в любой интерьер. Мощность котлов данной серии составляет 12÷32 кВт. Для подержания процесса горения возможно использование угля, дров, опилочно-стружечных и торфяных брикетов. КПД достигает 92%. Автоматическое управление. Производитель предоставляет гарантию 2,5 года. Минимальный срок службы 10 лет;

«Буржуй-К Эксклюзив» – стильное решение для любого интерьера

Стандарт. Неприхотливое в обслуживание и надежное отопительное оборудование без эксклюзивной внешней облицовки. Ручной режим управления. Мощность 10÷30 кВт. КПД до 89%;

«Буржуй-К Стандарт» – надежность и простота обслуживания

ТА. Подобен стандарту, но регулировка воздушных потоков и тяги выполняется в автоматическом режиме. Теплоносителя по водяному контуру может двигаться принудительно и естественным образом;

«Буржуй-К ТА»: работа автоматизирован

Модерн. Пиролизные модели с естественной и принудительной циркуляцией теплоносителя. Доступно три модели, отличающиеся по мощности и габаритам.

«Буржуй-К Модерн» – агрегат пиролизного типа

Watch this video on YouTube

Buderus

Немецкое оборудование высокого качества. В модельном ряду «Logano S171 W» представлено четыре агрегата, которые могут использоваться для отапливания частного жилья. Способны работать автономно и составе комплексов. Предъявляют повышенные требования к месту установки. Комплектуются бойлером косвенного нагрева. Современная автоматика упрощает процесс управления. Топочная камера находится в верхней части, а камера дожига в нижней части корпуса. Мощность оборудования 20÷50 кВт.

Buderus – отменное немецкое качество

Viessmann

Немецкая компания предлагает серию «Vitoligno 100-S тип VL1A» – твердотопливные котлы пиролизного типа. Способны работать не только на дровах или угле, но и на газе либо жидкости после установки сменных горелок. Мощность агрегатов составляет 25÷80 кВт.

Для обшивки корпуса используется листовая сталь толщиной 5 мм. Электронный контроллер позволяет задать режим работы. КПД достигает 80%.

Vitoligno 100-S тип VL1A – длительный срок службы гарантирован

Топливо для пиролизного котла

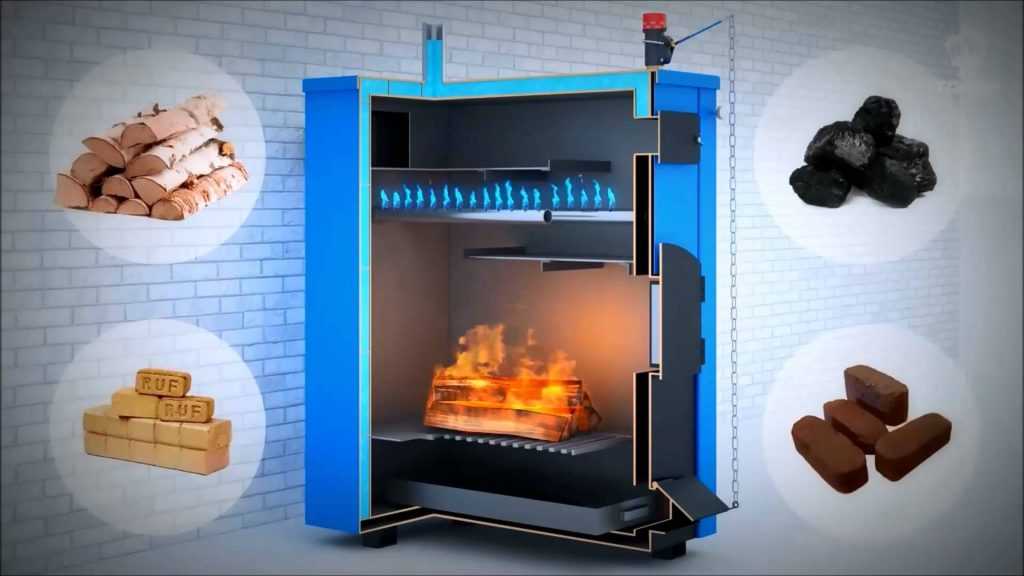

Твердотопливные пиролизные котлы практически всеядны. В качестве топлива можно использовать разнообразные виды твердого топлива: начиная от обычных дров и заканчивая торфом.

Исходя из этого, топить котел можно любым видом твердого топлива, но все же каждый вид отличается присущими только ему качествами и свойствами, поэтому будет отличаться и работа котла.

Следовательно, выбор топлива является очень важным процессом.

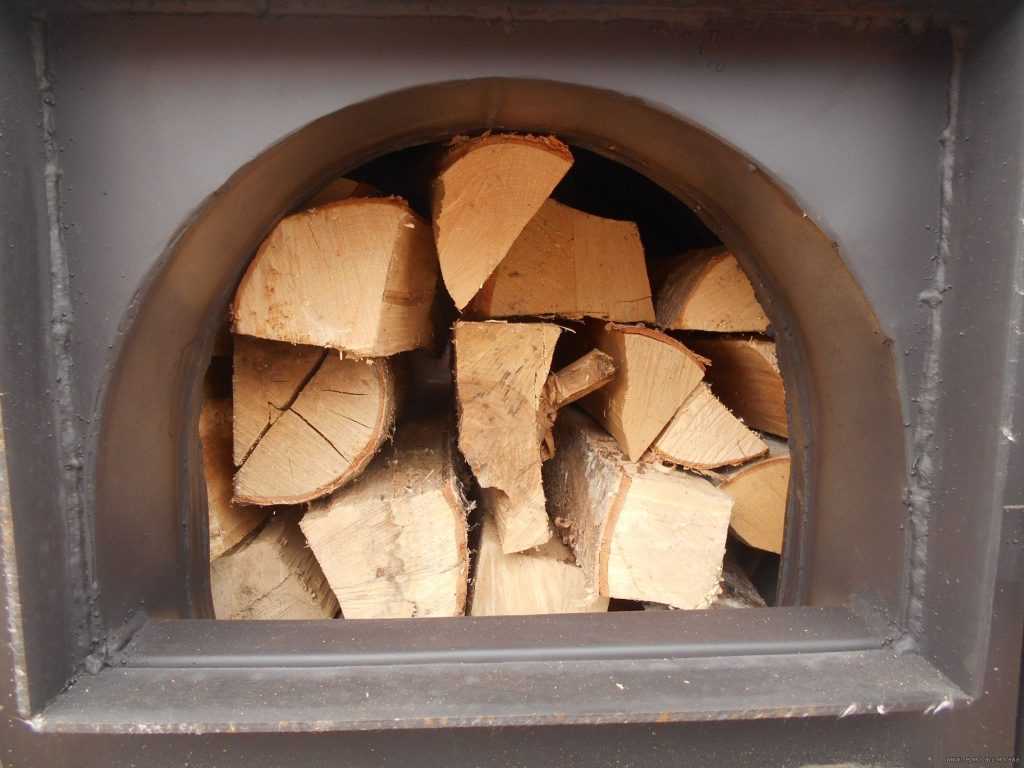

• Использование обычных дров.

  Дрова для твердотопливных пиролизных котлов должны быть обязательно сухими (допускается использование дров с влажностью не более 20%). От сухости зависит теплоотдача котла.

  Загружая поленья в топку, размещать их нужно плотно друг к другу, а вверху следует оставлять свободное пространство не менее 20 см. Стоит отметить, что можно использовать и неколотые дрова.

  При первой загрузке необходимо использовать приблизительно половину порции дров, остальные помещаются по мере прогорания в котле. Сгорают дрова неравномерно – их необходимо все время аккуратно раскладывать по поверхности топки, при этом не допускать охлаждения твердотопливного пиролизного котла.

  Минусом использования дров есть то, что топку этим видом топлива невозможно автоматизировать. Плюсом же есть тот факт, что это очень экологичный способ отопления помещения.

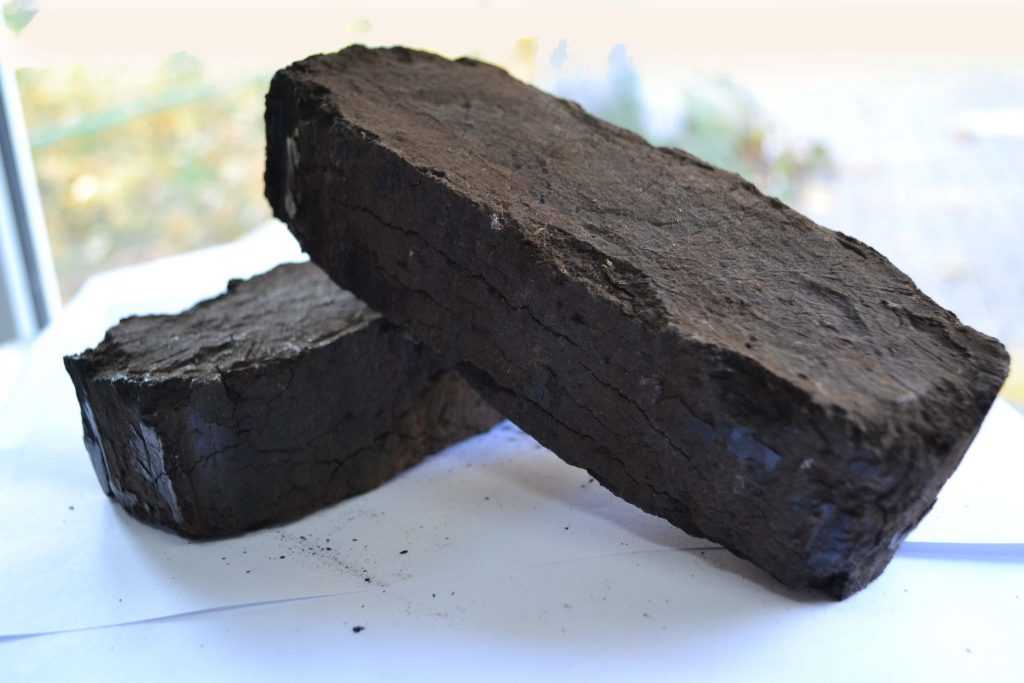

Использование торфа.

При использовании торфа в качестве топлива для твердотопливного пиролизного котла необходимо придерживаться определенных правил. Во-первых, топливник должен всегда быть очищен от золы, а во-вторых, поддувальная дверца должна быть закрытой.

Торф следует выкладывать на колосниковую решетку. На этот слой для лучшей растопки можно положить немного дров и прикрыть все это еще одним слоем торфа. Затем открыть задвижку дымоотвода и приступать к растопке.

Во время работы твердотопливного отопительного оборудования необходимо следить за тем, чтобы торф всегда лежал равномерным слоем. Такое расположение торфа обеспечит максимальную теплоотдачу.

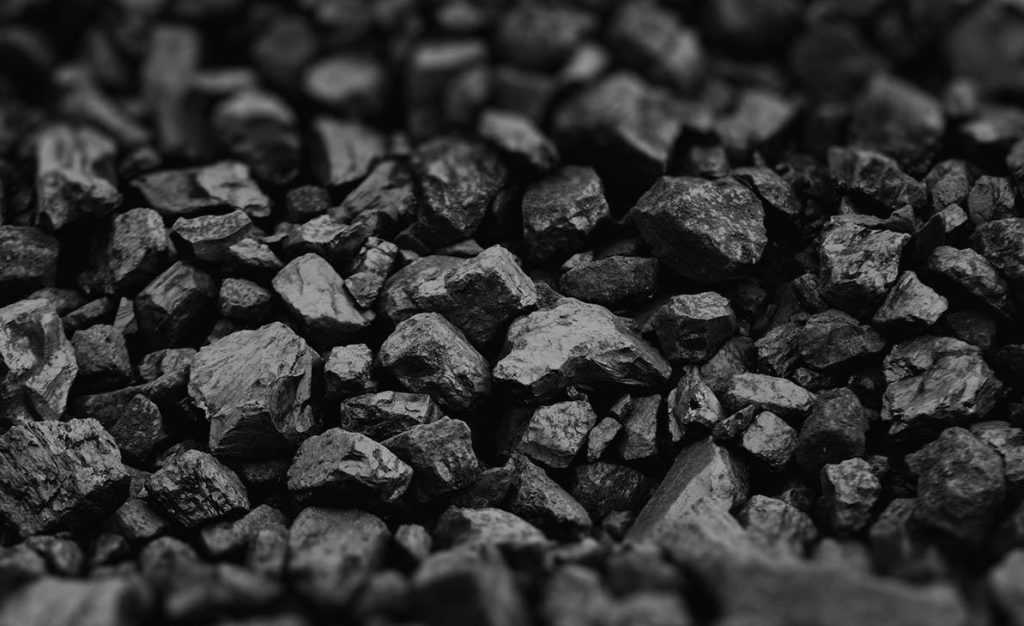

Использование угля.

Чтобы получить наилучший уровень тепла с помощью угля в качестве топливо, необходимо использовать специальный топливник – шахту с колосниковой решеткой и вертикальными стенками.

Топливник должен быть достаточно высоким, расстояние между сводом и решеткой должно быть минимум 50 см. Топочные и поддувальные дверцы должны быть сделаны из чугуна, оптимальное расстояние между дверцами – 21 см.

Кроме того, дверцы рекомендуется строго герметизировать. Следует помнить, что при использовании угля новую порцию топлива стоит подбрасывать только тогда, когда первая хорошо разгорелась. При этом нужно постоянно поддерживать равномерный слой и не допускать прогорания угля до решетки.

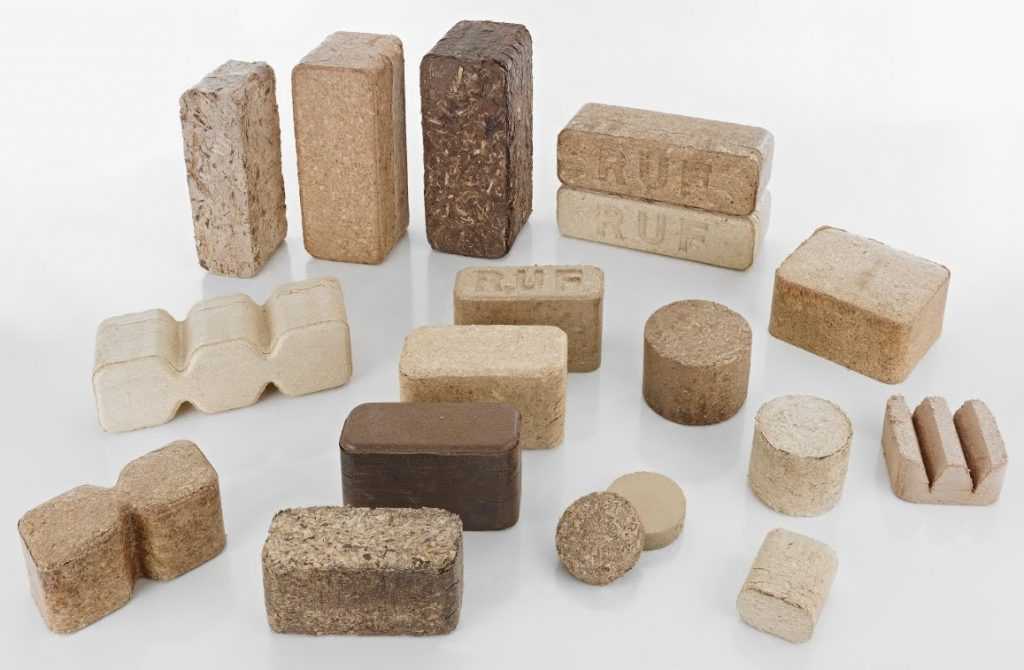

Использование топливных брикетов.

Сегодня топливные брикеты – это самое оптимальное средство для топки твердотопливных пиролизных котлов. Можно использовать как угольные, так и торфяные брикеты.

Благодаря использованию брикетов, Вы получите высокую теплотворность, ровный процесс горения (не нужно вмешиваться в сам процесс горения и поправлять слои), высокую плотность горящего слоя, небольшое количество пламени и минимальное количество дыма.

Также преимуществом есть сгорание брикета без остатка и удобство фасовки брикетов. Топку твердотопливного пиролизного котла ведут до полного сгорания топливных брикетов. Если же остаются несгоревшие брикеты, их используют вторично.

Размеры стандартной топки котла регламентируют размеры используемого топлива (габариты дров или брикетов). Как правило, для топлива в газогенераторных котлах используются поленья длиной » 400 мм, и диаметром до 200 мм. Размер топливных брикетов – 300х30.

Вместе с дровами или брикетами можно в качестве топлива использовать и опилки. Но брать их следует не больше трети от основной части топлива по объему.

Инструкция по эксплуатации предусматривает, что влажность топлива не должна быть выше 45%. Чем меньше влажность древесины, тем больше мощность котла и тем дольше он сможет проработать без ремонта.

Например, килограмм древесины 20% влажности при сгорании дает тепла эквивалентного 4 кВт-ч, а дрова 50% влажности – всего 2 кВт-ч. Кроме того, что при увеличении содержания влаги в топливе, снижается удельная теплота сгорания, значительно увеличивается расход топлива.

Рекомендации к выбору котла

На подбор твердотопливного котла влияет ряд существенных факторов

Важное значение имеют:

• вид дома (помещения);
• тип конструкция отопителя;
• цель использования устройства.

Вид помещения

Способность жилища сохранять тепло, крайне важны при выборе. Самыми «тёплыми» являются новые дома из кирпича, брёвен, панельные строения.

В них отсутствуют теплопотери через трещины в стройматериалах, двери и окна, плохо утеплённый потолок.

Следовательно, такие строения хорошо обогревают агрегаты средней мощности. Расчёт мощности отопителя хозяин дома делает самостоятельно или с помощью специалиста по теплотехнике.

Расчёт ведётся исходя из высоты потолков и площади. Так, в средней полосе на площади 10 м2, при высоте потолка 3 м, необходимо генерировать 1 кВт тепловой энергии.

Тип конструкции отопителя

Зависит от рассчитанной мощности агрегата и доступности топлива. В зависимости от конструктивных особенностей устройства длительного горения делят на:

• пиролизные;
• шахтные;
• автоматические.

Пиролизные котлы. В отопителях такого типа происходит процесс тления топлива при недостатке кислорода, что приводит к образованию горючих газов.

Фото 2. Схема устройства дровяного твердотопливного котла длительного горения пиролизного типа.

Топка устройства разделена на две части. В нижнем отсеке происходит горение и пиролиз, в верхнем — дожигание топочных газов.

После того как топливо полностью разгорится, нижнее отверстие прикрывают и топка переходит в режим генерации пиролизного газа. Этого добиваются с помощью автоматического регулятора.

Пиролизный газ поступает в камеру дожигания, смешивается с воздухом и воспламеняется. При этом сгорает до 90% частиц дыма. Автоматический терморегулятор котла поддерживает заданную температуру дожига. Принудительную циркуляцию воздуха обеспечивает вентилятор.

Справка. В пиролизных устройствах топливо сжигается практически полностью, поэтому частая чистка топки не требуется.

Шахтные котлы — агрегаты верхнего горения, сжигание топлива происходит сверху вниз. Конструктивно они состоят из двух корпусов — внутреннего и внешнего, между которыми находится водяная рубашка.

Вертикальная топка отопителя доверху загружается дровами. Воздух для горения подаётся к верхнему слою топлива с помощью телескопической трубы.

По мере сгорания дров она под собственным весом опускается. Котлы такого типа способны отапливать дом до 7 дней без дополнительной загрузки и какого-либо обслуживания.

Они обеспечивают постоянный и равномерный нагрев жидкости в водяной рубашке.

Автоматические котлы. Рассчитаны на продолжительную работу в автономном режиме. Из бункера по элеватору, шнековому транспортёру в котёл подаётся топливо. Бункер располагается рядом с прибором, в соседнем помещении либо снаружи дома. Расход и подачу горючего материала регулируют средства автоматического контроля.

Эти агрегаты требовательны к величине кусков (гранул) топлива, в большинстве моделей размеры брикетов, пеллет, кусочков угля не должны превышать 30 мм в поперечнике.

Цель использования

Это также важный фактор выбора. Если котёл длительного горения является основным отопителем, в систему труб не встраивают другие устройства. Если нагреватель будет использоваться как резервный, понадобится установка расширительного бака, дополнительные расчёты системы отопления, согласование температурных графиков устройств.

• Если агрегат нужен только для отопления, выбирают одноконтурные модели.
• Если поставлена цель получения хозяйственной воды, предпочитают двухконтурные модели.
• В неэлектрифицированных районах (или в отдалённых районах с дефицитом, перебоями в подаче электричества) покупают простые котлы длительного горения шахтного типа.

Виды устройств

Каждый прибор имеет свои уникальные технические характеристики.

Но все модели можно разделить на несколько видов, в зависимости от типа процесса горения:

1. Традиционные. Отличительная особенность — процесс горения происходит снизу вверх. Топливо загружается вручную, продукты горения выводятся через дымоход. Котел не требует электричества для функционирования.
2. Длительного горения. Особенности — процесс сгорания идет сверху вниз, топливо закладывается сверху. Агрегат рассчитан на бесперебойную работу в течение суток без «дозоправки». За счет сложной конструкции котлы длительного горения имеют высокую стоимость.
3. Пиролизные. Особенности — наличие двух топливных камер: первая предназначена для сгорания твердого топлива, вторая — потребляет газ, который образовался в первой. Преимущества — высокий КПД, минимум отходов, экологичность. Но такие котлы требуют особого внимания — устанавливать их разрешено только в помещениях с влажностью 17-20%.
4. Универсальные. Особенности — функционирование на всех видах твердого топлива. Если сменить горелку, то можно использовать жидкое горючее. Модели оснащаются системой безопасности, которая исключает самопроизвольное возгорание или прекращение работы.

Котлы верхнего горения

Один из вариантов пиролизного устройства – котел верхнего горения. Принцип действия этих двух агрегатов очень схож.

Точно так же в топку загружают большое количество твердого топлива низкой влажности, воздух нагнетают принудительно и обеспечивают тление топлива при пониженном количестве кислорода. Задвижку, которая регулирует поток кислорода, устанавливают в нужном положении.

Схема устройства котла верхнего горения. Топка такого котла имеет глухое дно, частички продуктов горения удаляются через дымоход (+)

Но котлы длительного горения не имеют ни зольника, ни колосника. Дно представляет собой глухую металлическую плиту. Такие котлы устроены так, чтобы древесина сгорала полностью, а оставшееся в топке малое количество золы выдувалось воздухом.

Такие устройства отличаются высоким КПД и также работают при температурах более 1000°С.

Основная особенность таких устройств – они действительно обеспечивают длительный срок работы при полной загрузке. Топливная камера в таких устройствах обычно выполнена в форме цилиндра.

В нее сверху загружают топливо, сверху же, по центру, нагнетается необходимый для горения воздух.

В котлах верхнего горения устройство для нагнетания воздуха – это подвижный элемент, который опускается вниз по мере прогорания дров

Таким образом осуществляется медленное тление верхнего слоя топлива. Топливо постепенно сгорает, его уровень в топке понижается. Одновременно изменяется и положение устройства для подачи воздуха в топку, этот элемент в таких моделях подвижен и он практически лежит на верхнем слое дров.

Второй этап горения осуществляется в верхней части топки, которая отделена от нижнего отделения толстым металлическим диском. Горячие пиролизные газы, образовавшиеся в результате сгорания топлива внизу, расширяются и перемещаются вверх.

Здесь они смешиваются с воздухом и сгорают, дополнительно передавая теплообменнику солидную порцию тепловой энергии.

Балка, удерживающая диск, который разделяет камеру сгорания на две части, как и сам этот диск, в процессе работы котла верхнего сгорания постоянно находится под воздействием высокой температуры. Со временем эти элементы сгорают, их придется периодически заменять.

На выходе из второй части топливной камеры обычно установлен регулятор тяги. Это автоматический прибор, который определяет температуру теплоносителя и в зависимости от полученных данных регулирует интенсивность движения горючего газа. Он защищает устройство от возможного перегрева.

Стоит отметить, что наружный теплообменник в таких котлах реагирует на изменение скорости циркуляции жидкости в теплообменнике, т.е. на колебания температуры. На поверхности устройства сразу же образуется слой конденсата, который вызывает коррозию, особенно если речь идет о стальных котлах.

Предпочтительнее брать устройство из чугуна, которое значительно лучше сопротивляется подобному воздействию.

Хотя топливо в пиролизных котлах длительного горения должно сгорать без остатка, на практике так бывает не всегда. Порой пепел спекается, образуя частички, которые трудно удалить с помощью потока воздуха.

Если в топке накопится большое количество таких остатков, может наблюдаться заметное снижение тепловой отдачи агрегата. Поэтому котел верхнего горения следует периодически все же прочищать.

Особенность устройств этого типа в том, что по мере сгорания топлива его можно догружать, не дожидаясь сгорания всей закладки топлива. Это удобно, когда нужно избавиться от горючего бытового мусора.

Существуют также разновидности котлов верхнего горения, которые работают не только на древесном топливе, но и на угле. Сложные узлы автоматического управления в пиролизных котлах этого типа отсутствуют, поэтому серьезные поломки наблюдаются крайне редко.

Конструкция котла верхнего горения позволяет загружать топку лишь частично, если это необходимо. Однако в этом случае выполнить розжиг верхнего слоя топлива может быть не просто. Само топлива должно быть подсушенным, дрова из открытой поленницы для такого котла не подходят.

Топливо крупных фракций также не следует использовать для этого вида техники, т.е. дрова придется обязательно колоть на небольшие части.

Конструкция

Пиролизный котел состоит из топливной камеры, разделенной на зоны. В одной из них, называемой газогенераторной, происходит разложение топлива на золу и пиролизные газы, в другой — зоне дожига — происходит сгорание этих газов.

• Котлы выпускаются двух типов:
• с верхней загрузкой, или шахтные;
• с нижней загрузкой.

Шахтные котлы верхнего горения

Чтобы преодолеть аэродинамическое сопротивление и стабилизировать тягу, камеру оборудуют дутьевым вентилятором, установленным сверху котла — этот процесс называют «верхним дутьем». Некоторые модели оснащены еще одним вентилятором, подающим струю воздуха прямо в камеру дожига, что повышает эффективность котла. Дым и пар после дожига через дымовой патрубок выводятся в дымоход.

Котлы с нижним горением В этом типе отопительных агрегатов газогенераторная камера находится снизу, а пиролизные газы поднимаются вверх под воздействием тяги. Для устойчивого горения таким котлам необходим дымоход высотой не менее 5 метров.

Применение вентилятора для котлов с нижней загрузкой не обязательно, т.к. воздух подается через заслонку. Эффективность котлов нижнего горения ниже, чем у шахтных, но они не зависят от наличия электроэнергии.

Теплообменник и подключение котла к системе отопления

Рядом с топкой находится теплообменник, по которому циркулирует теплоноситель системы отопления. Конструкция теплообменника зависит от модели агрегата. Для подачи и отвода воды в систему предусмотрены штуцера. Входной штуцер, через который в котел поступает остывшая в системе отопления вода, находится в нижней части теплообменника. Выходной штуцер — в верхней. В качестве теплоносителя может использоваться вода, лучше дистиллированная, или антифризы.

Газогенераторы длительного горения могут работать в системах с естественной или принудительной циркуляцией. При выборе котла необходимо согласовать объемы теплообменника и теплоносителя, необходимого для заполнения системы отопления. Систему оснащают расширительным баком, а для принудительной циркуляции — насосом, который устанавливают непосредственно перед вводом в котел.

Для стабилизации температуры в системе отопления рекомендуется установить также теплоаккумулятор — накопительный бак, который будет промежуточным звеном между котлом и отопительными приборами. При этом, во время перерывов в топке котла, система не будет остывать более, чем на 10-15 градусов. Вода на входе в теплообменник должна иметь определенную производителем температуру, обычно — 60 градусов Цельсия. Для поддержания этой температуры системы оснащают трубой для подмеса горячей воды. В системах с принудительной циркуляцией на случай внезапного отключения электричества также нужно предусмотреть байпас для обхода циркуляционного насоса.

Ряд моделей пиролизных газогенераторов помимо отопления могут быть подключены также к контуру ГВС, такие котлы называются двухконтурными. Удобно, если допускается эксплуатация агрегата при отключенной системе отопления, только для нагрева воды, что позволит использовать его летом. Обычно такие модели комплектуются дополнительно ТЭНами, встроенными в теплообменник.

Материал корпуса

Твердотопливные котлы длительного горения обычно имеют корпус из стали толщиной от 3 до 8 мм.

• Но некоторые производители предлагают котлы из чугуна, которые имеют ряд преимуществ:
• чугун имеет повышенную коррозионную стойкость по сравнению со сталью, чугунным котлам не страшна низкотемпературная коррозия;
• чугунные котлы с кованным теплообменником не имеют сварных швов, в которых чаще всего начинается разрушение стали;
• более толстые стенки чугунных агрегатов не подвержены прогоранию и деформации;
• благодаря большей толщине они дольше не остывают, что позволяет поддержать температуру в системе во время перерыва на чистку котла.

• Недостатки у чугунных моделей тоже есть:
• они значительно тяжелее, в 2-2,5 раза;
• цена выше, чем у стальных, примерно на 50-70%.

Требования к топливу

Большинство современных моделей пиролизных котлов оснащены автоматическим регулированием режима горения. Длительность горения зависит от вида топлива. Как правило, при топке сухими дровами газогенератор может работать на одной загрузке до 12 часов, а на угле — около суток. Использование опила, стружки, отходов деревообработки несколько снижает время горения без дозагрузки.

Дрова должны быть сухими, с влажностью не более 16%. При использовании пеллет или брикетов такая влажность гарантирована производителем, дрова необходимо сушить в тени не менее года.

Как происходит сборка конструкции с водяной рубашкой

Изготовления дымохода осуществляется в следующей поочередности операций:

1. Аккуратно разрезают баллон в верхней части. Из получившегося в результате этого колпака впоследствии изготовляется крышка для котла.
2. Дно баллона оснащается самодельными ножками. Каждую из них перед фиксацией необходимо выставить точно по уровню.

Поршень конструируется в три этапа:

1. Вырезается стальной круг: в поперечном сечении он должен уступать внутреннему диаметру баллона примерно 35-45 мм. Благодаря боковым зазорам пиролизные газы без помех будут просачиваться во вторичную камеру. По центру круга выполняется отверстие под воздуховод: эта труба должна вставляться в него достаточно плотно.
2. Далее проводится сварка друг с другом металлического круга и трубы.
3. Поверх поршневого основания приваривается кусок швеллера.

Для изготовления крышки печи можно использовать верхнюю срезанную часть баллона. На ее поверхности наносится разметка под трубу воздуховода с закрепленным подающим поршнем. При этом необходимо предусмотреть определенный запас для свободного перемещения трубы. По нанесенным линиям производится вырезание. Сбоку самодельная крышка оформляется ручками, для чего используются согнутая в тисках арматура. Теперь можно приступать к установке дымохода вверху импровизированной пиролизной печи. При помощи болгарки делается вырез под заготовку трубы: для скрепления деталей также используется сварка.

На этом основная часть работ по сооружении Бубафони считается оконченной: ее можно запускать в эксплуатацию. Установить печь желательно на заранее обустроенный фундамент.

Преимущества пиролизных котлов

Перед покупкой и установкой такого отопительного оборудования, следует тщательно выявить и проанализировать все плюсы и минусы той или иной модели или типа котла.

Пиролизный котел довольно эффективен и в то же время прост в эксплуатации

Так, пиролизный котел длительного горения по сравнению с иными отопительными устройствами имеет ряд неоспоримых преимуществ:

• легкость обслуживания;
• хорошая стабильность работы и длительная, безремонтная эксплуатация;
• простота монтажа пиролизного котла, отсутствие необходимости прокладки и подсоединения трубопровода;
• потери тепла совсем незначительны;
• легкая чистка оборудования за счет образования минимального количества золы в камере и дымоходе во время эксплуатации;
• минимальный объем выбросов позволяет и не загрязнять окружающую среду.

Установленный пиролизный котел

Пиролизные котлы длительного горения, к сожалению, не лишены и недостатков. Один из главных недостатков – это цена устройства. Независимо от производителя и конструкторских особенностей пиролизных котлов, все они несколько дороже иных твердотопливных приборов.

Кроме того, эти котлы являются одноконтурными устройствами, которые не предназначены для нагрева воды для бытовых нужд. Еще один недостаток, который уже упоминался ранее, — это чувствительность оборудования к влажности древесины: при высоких показателях влажности возможно снижение КПД и эффективности работы прибора. Нельзя не отметить и внушительные размеры агрегата. Ну и наконец, регулирование интенсивности горения возможно только в ручном режиме, полная автоматика не предусмотрена.

Выводы

Рассмотрев как сделать разные виды пиролизных печей, можно подытожить, что реально сделать только конструкцию из газового баллона. Кирпичную печь самостоятельно построить не получится, слишком сложно. Походный вариант из консервных банок также имеет право на существование, но изготовить его можно только дома, в полевых условиях этого сделать не выйдет. И наконец, печь на отработке – простая, но опасная, требует очень внимательной и аккуратной эксплуатации. Риск достаточно велик, поэтому рекомендовать ее для обогрева гаража мы не беремся.
