Преимущества и недостатки раздвижных дверей

Раздвижные двери имеют не только заметные преимущество, но и значительные недостатки – расскажем о том, и о другом.

Виды дверей

Классифицируют двери по нескольким показателям. Рассмотрим возможные категории.

Первый показатель – материал, из которого они изготавливается дверная система. Возможно использование:

  • ПВХ
  • Дерева;
  • Стекла;
  • МДФ.

Также могут быть применяться комбинации из нескольких материалов.

Определяющим показателем в выборе материала является вес дверного полотна. Чем легче будет створка, тем долговечнее прослужит ротационный механизм. Оптимальным вариантом будут двери, выполненные из композитных материалов.

Декорирование может быть разнообразным, оно предусматривает большое количество вариантов. Разнообразие фактур и цветов при правильном подборе стиля подойдет любому самому изысканному интерьеру.

Размеры рото двери соответствуют общепринятым стандартам. Ширина створки может изготавливаться в пределах 40–90 см, а высота всегда равна 210 см. По конструкции, используемые полотна могут быть одностворчатые и двустворчатые. Выбор зависит от требований, предъявляемым к функциональности.

Порядок установки доводчика на дверь

В домашних условиях для установки на межкомнатные двери чаще всего используют доводчики реечного типа с рычажным механизмом – своеобразным «коленом», которое заметно. Чуть реже используются устройства со слайдерной тягой. Скрытые доводчики используются реже, однако без них не обойтись, если установка происходит на стеклянные конструкции или интерьер требует строгого соблюдения стиля. Критических отличий в общем плане установки доводчика своими руками нет.

Первый этап: определение схемы установки

Схема установки дверного доводчика зависит от направления открывания двери. Различаются несколько типов:

  1. Дверь открывается туда, где будет размещен доводчик. Корпус в этом случае устанавливается на полотно, а система рычага – на раму.
  2. Открывается наружу от доводчика. Схема становится противоположной – скользящий канал устанавливают на движущееся полотно, а корпус на косяк.

Следует учесть, что болты регулировки оборудования будут располагаться по направлению в сторону петель (на графической инструкции найдите обозначение буквами или цифрами).

Второй этап: применение шаблона

В комплекте с доводчиками идет обязательная схема установки, выполненная в масштабе 1 к 1. С его помощью монтаж устройства заметно облегчается, требуя лишь точных движений и определенных инструментов. На схему нанесена разметка крепления рычага и корпуса.

На шаблоне также учитывается, для каких классов дверей предназначен доводчик, отчего может меняться место крепления (при покупке оборудования класс En выбирают согласно весу и размеру полотна). Под каждый тип нанесения на схеме нанесены линии разных цветов или типов (сплошная, пунктир).

Пример шаблона для установки доводчика

Третий этап: пошаговая установка

Перед началом установки доводчика шаблон из комплекта аккуратно и очень точно закрепляют на дверном полотне, следуя инструкции (по линиям). Для этого используют тоненький скотч. Затем кернером отмечают центры отверстий для сверления. Далее приступают к установке:

  1. Крепежными деталями устанавливают корпус, определяя по положению регулировочных винтов правильность монтажа.
  2. Затем устанавливают систему коленного рычага на противоположную строну от двери. Иногда детали рычажного оборудования в комплекте поставляются соединенными. Временно шарнир нужно убрать, к его установке возвращаются в процессе регулировки доводчика.
  3. Устанавливают нерегулируемую часть рычажной системы – колено. Для его монтажа используют ось доводчика, закрепляют с помощью гайки и ключа.
  4. Если доводчик устанавливается с целью плавного закрывания полотен без лишнего шума, то колено доводчика должно устанавливаться перпендикулярно двери. Рычаг ставится под углом относительно полотна. Проводить соединение частей доводчика нужно при полностью закрытой двери.
  5. Если целью установки доводящего механизма выступает финишное усиление (при использовании на полотне уплотнителя или защелки), то жесткий рычаг устанавливают перпендикулярно двери. Длина регулируемого колена подгоняется под жесткий механизм. Подобная установка усиливает пружину доводчика и позволяет ускорить дохлоп при закрывании.
  6. Установку заканчивают соединением обеих частей колена с помощью шарнира.

В комплект установки доводчика входят все необходимые крепежные элементы для монтажа на деревянные, пластиковые и металлические двери (если применение механизма подходит для этих классов полотен). Так саморезы для древесины внешне будут отличаться от крепежных элементов для металла.

Какую все же лучше ставить дверь?

С точки зрения экономии пространства, какую же лучше поставить межкомнатную дверь (кстати об установке двери своими руками читайте здесь)? Теоретически – раздвижную, но чаще планировочное решение указывает именно на выбор межкомнатной рото-двери. Хотя конечно бывают ситуации, когда места настолько мало (скажем, это крохотный санузел), когда остается ставить лишь дверь-гармошку, либо откатную.

Удобство в эксплуатации

Чтобы открыть или закрыть откатную дверь, нам потребуется приложить некое усилие в непривычном для нас направлении. От этого процесс открывания-закрывания порою кажется затяжным и неловким. Ротационная дверь, в этом плане, открывается очень легко, к тому же в любую сторону – хоть на себя, хоть от себя. А в закрытом положении фиксируется магнитной защелкой. По эргономии и удобству ей смело можно ставить оценку отлично.

Выбор полотна для рото-двери

Снабдить механизмом роликового подвеса можно фактически любое полотно. Главное, чтобы на нем не было выпячивающегося декора, который потребует увеличения отступа от стены и усложнит установку уплотнителей. Кстати, в продаже имеются специальные комплекты для цельностеклянных межкомнатных дверей.

Принцип действия рото-двери

Механизм рото-двери можно прицепить только к деревянным деталям обвязки. Цельное, снизу доверху, стеклянное полотно и тонкослойный ободок не дадут этого сделать.

Звукоизоляция

Для легкого движения, что раздвижных, что ротационных межкомнатных дверей необходимо оставлять по всему периметру полотна небольшой зазор. Так что с точки зрения изоляции запахов и звуков и те, и другие уступают распашным моделям.

На заметку: некоторые зарубежные фирмы производят на заказ ротационные двери укрупненных габаритов, способных стать фрагментом межкомнатной перегородки. Замечу, что аналогичные системы гарантируют лишь вращение полотна (без сдвижения вбок) и не так удобны.

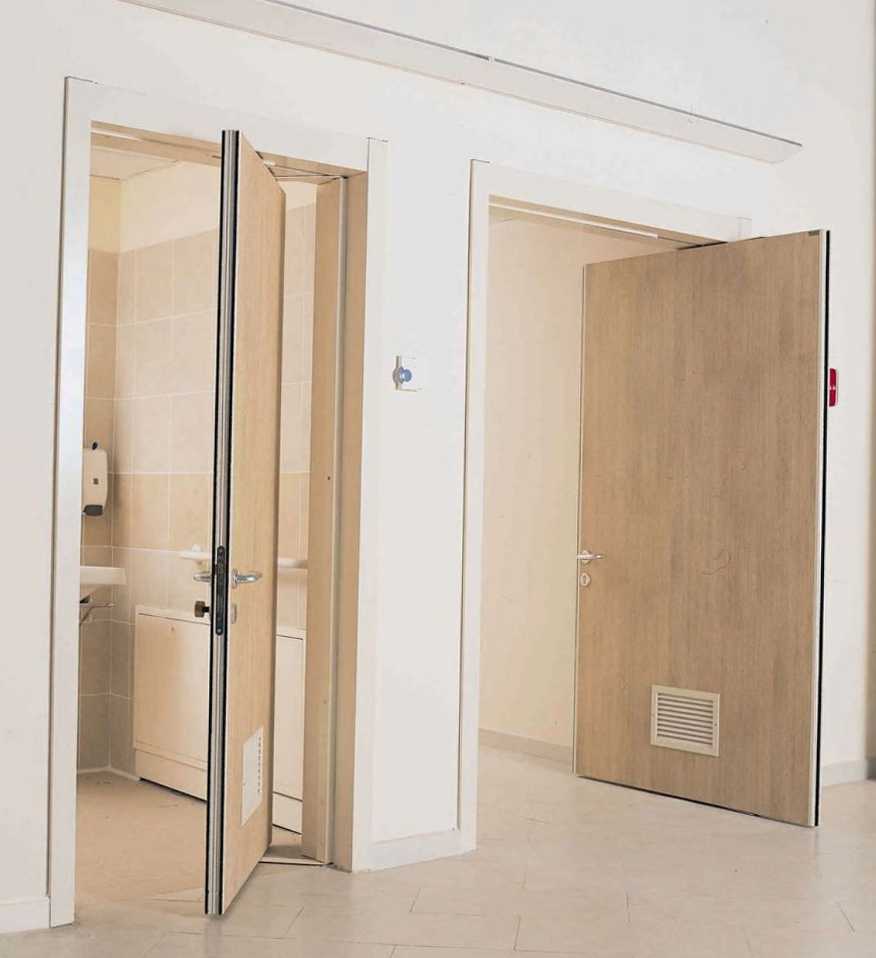

Роторные двери в санузле и прихожей

Частично исправить ситуацию можно при помощи врезных щеточных уплотнителей. Благодаря им конструкция с нестандартным открытием-закрытием позволит «отсекать» воздушный шум – 20-25 дБА на средних частотах (тихий разговор).

На заметку: межкомнатные рото-двери позволят сэкономить пространство также, как и сдвижные и также удобны для собственника, как и маятниковые.

Особенности монтажа подвесной системы

Как только подготовится дверное полотно, на него тут же можно будет закрепить фурнитурные элементы:

  • особые замки (ручки);
  • роликовые детали.

Приходится в раздвижных дверях ручки утапливать в полотно, иначе они станут мешать движению полотен.

Шаг первый. Размечается будущее положение ручки. Разметки производятся на полотне с двух сторон. Место расположения ручки — от вертикального края панели на расстоянии 3,5-5 см.

Шаг второй. Линия уже отмечена. Дальше, учитывая отметку, размечают высоту и ширину гнезда. В расчет берется верхняя точка разметки. От нее отмеряют расстояние, что равно половине ширины намеченного отверстия. Обозначенная точка становится центром окружности. Чтобы высверлить окружность, используют сверло-коронку востребованного диаметра.

Шаг третий. С нижней стороны производятся те же действия для разметки гнезда. В результате получается пара несквозных углублений. Их глубина будет соответствовать углублению ручки в полотно.

Отверстие для установки дверной ручки

Шаг четвертый. Круглые углубления уже намечены. Дальше для удаления древесины используют стамеску с молотком или фрезер.

Шаг пятый. В вырезах закрепляются ручки. Для этого применяют:

  • клей («жидкие гвозди», другие варианты);
  • специальные крепления, их предварительно прикручивают в проёме, что впоследствии дает возможность защелкнуть ручку.

Шаг шестой. Следует обратить внимание на верхнюю торцовую сторону полотна. Там закрепляют роликовые механизмы, используя саморезы

Наверное, придется выбрать под них фигурные пазы. Для работы нужно задействовать стамеску (фрезер).

Шаг седьмой. Крепятся ролики, отступая на достаточное расстояние от краев полотна, что представляет собой ДСП или массивную доску.

Крепление направляющей рельсы

Шаг восьмой. В проём устанавливают предварительно скрепленную коробку. Для ее расклинивания используют деревянные распорки. Эти детали вбивают между стеной и панелями коробки.

Шаг девятый. Готовится брус. Его длина соответствует двойной ширине дверного полотна. Для крепления металлической направляющей, по которой будут двигаться ролики, используются саморезы.

Шаг десятый. Просверливается отверстие в брусе. Затем его фиксируют на стене.

Подвесной механизм двери купе

Шаг одиннадцатый. Для вставки роликовых механизмов предназначен направляющий рельс. Механизмы крепятся непосредственно на двери.

Шаг двенадцатый. Конструкцию приставляют к проёму двери. Ее выставляют по уровню. После этого брус прочно прикручивают к стене.

Шаг тринадцатый. Используя направляющую, дверь перемещают в разные стороны. Таким способом определяются места установки ограничителей хода (стопоров для полотна) в начале рельса и в его конце.

Верхний стопор двери

Шаг четырнадцатый. Паз вырезается в нижней торцевой части полотна. В паз устанавливается флажковый ролик, прикручивается к полу. Его точное расположение – под направляющим верхним рельсом.

Шаг пятнадцатый. Между досками дверной коробки и стеной образуется зазор. Его заполняют герметизирующей монтажной пеной. Как только она высохнет, лишние выступы должны быть срезаны.

Шаг шестнадцатый. Для декорирования направляющего рельса и бруса используют фальшь-панель.

Шаг семнадцатый. Для закрытия просветов между стеной и элементами коробки хорошо подходят наличники.

Цены на раздвижные двери

Видео: Раздвижная дверь из обычной. Дверь купе своими руками

Виды

Рассмотрим подробно виды.

Роторные механизмы делятся на:

  • Автоматические.
  • Механические;

Первые существенно дешевле вторых, открывание двери производится за счет нажатия на ручку. Автоматическая конструкция все делает за вас: дверь перед ним распахивается, как только человек приближается к проёму.

_

Дверь — конструктивный элемент, служащий для заполнения проемов в ограждениях и состоящий из подвижных и неподвижных элементов, включая элементы крепления к ограждениям. (ГОСТ 30247.2-97); -банк. устойчивое к взлому средство защиты банковское (СЗБ), представляющее собой элемент преграды и обеспечивающее закрывание и открывание проема в стене хранилища. (ГОСТ Р 51110-97)

<-

Монтаж

Технически правильным решением будет доверить монтировать рото механизм специалистам. Но на самом деле этот процесс не представляет из себя большой сложности. Тем более в комплекте с дверями поставляется инструкция, в которой установка рото двери подробно описана. Так что те, кто уже самостоятельно выполнял ремонт в квартире, вполне могут смонтировать механизм рото дверей своими руками.

Этот процесс можно разделить на три этапа:

  1. Подготовка дверного проема. Торцы стен дверного проемы должны быть строго вертикальны. Размер простенка должен быть одинаковым по всему периметру. Дверной проем должен соответствовать размерам монтируемого короба – зазор между коробом и простенком должен быть в пределах пяти миллиметров.
  2. Монтаж двери. Прежде чем монтировать, необходимо откорректировать длину направляющей планки (обрезается она только с одной стороны, должна быть указана производителем).
    Монтаж начинается со сборки дверного короба. Горизонтальные и вертикальные части должны соединяться строго перпендикулярно.
    Собранная коробка устанавливается в дверной проем на деревянные распорки. Затем монтажной пеной заполняется полость между коробом и торцами стен. После застывания пены распорки удаляются, а на их место так же заливается пена.
    После того как короб смонтирован можно приступать к установке сдвижной двери своими руками. Дверное полотно нужно вставить в направляющую планку и зафиксировать встроенной фурнитурой.
    Если требуется отрегулировать ширину короба, это делается доборами. После этого остается только смонтировать наличники.
  3. Регулировка положения полотна. Необходимость регулировки – особенность установки рото двери. Дверное полотно должно располагаться строго вертикально, как в плоскости дверного проема, так и в плоскости перпендикулярной ему. Для регулирования в конструкции предусмотрен специальный регулировочный винт, который устанавливается на этапе сборки двери. Поворачивая винт необходимо зафиксировать дверь в строго вертикальном положении.

Сложности при установки

Необходимое условие монтажа рото-двери – правильная геометрия проема (ровные диагонали)

Роликовые механизмы подвеса уже давно имеют широкую популярность, и особенности их монтажа хорошо известны монтажникам-специалистам. В принципе, их установка по силам каждому домашнему строителю, у которого руки и голова на месте. Конструкция позволяет совершить небольшие огрехи при организации проема, но в дальнейшем будет нуждаться в регулировке.  Необходимое условие монтажа – правильная геометрия проема (ровные диагонали).

Но если вы никогда не сталкивались с установкой дверей, то лучше доверить это дело опытному специалисту, основательно постигнувшему все тонкости ротационной системы.

Конструктивные особенности

Система представляет собой гибрид складных, распашных и маятниковых дверных конструкций. Ее работа основывается на выдвижном ротационном механизме. Он кардинально меняет положение створки во время ее открывания и закрывания.

Состоит дверь из двух основных узлов:

  • Направляющий блок;
  • Рычажная система.

Эти узлы включают в себя следующие элементы:

  • Направляющая;
  • Верхний рычаг;
  • Верхняя планка с кареткой;
  • Опорный стержень;
  • Нижняя планка;
  • Нижний рычаг.

Устройство ротационного механизма

В дверной коробке, верхней ее части, устанавливается направляющая с пазами. Для облегчения вращения дверного полотна она снабжена специальным поворотным шарниром, который перемещается при помощи ролика. Шарнирный узел также обеспечивает плавное движение по направляющей дверной створке.

Верхняя часть конструкции при помощи вертикального стержня связывается с нижним рычагом, который встраивается в дверное полотно. Ось вращения служит соединительным звеном между верхним и нижним узлом. Такая рычажная конструкция позволяет фиксировать рото дверь строго вертикально при любом положении во время движения.

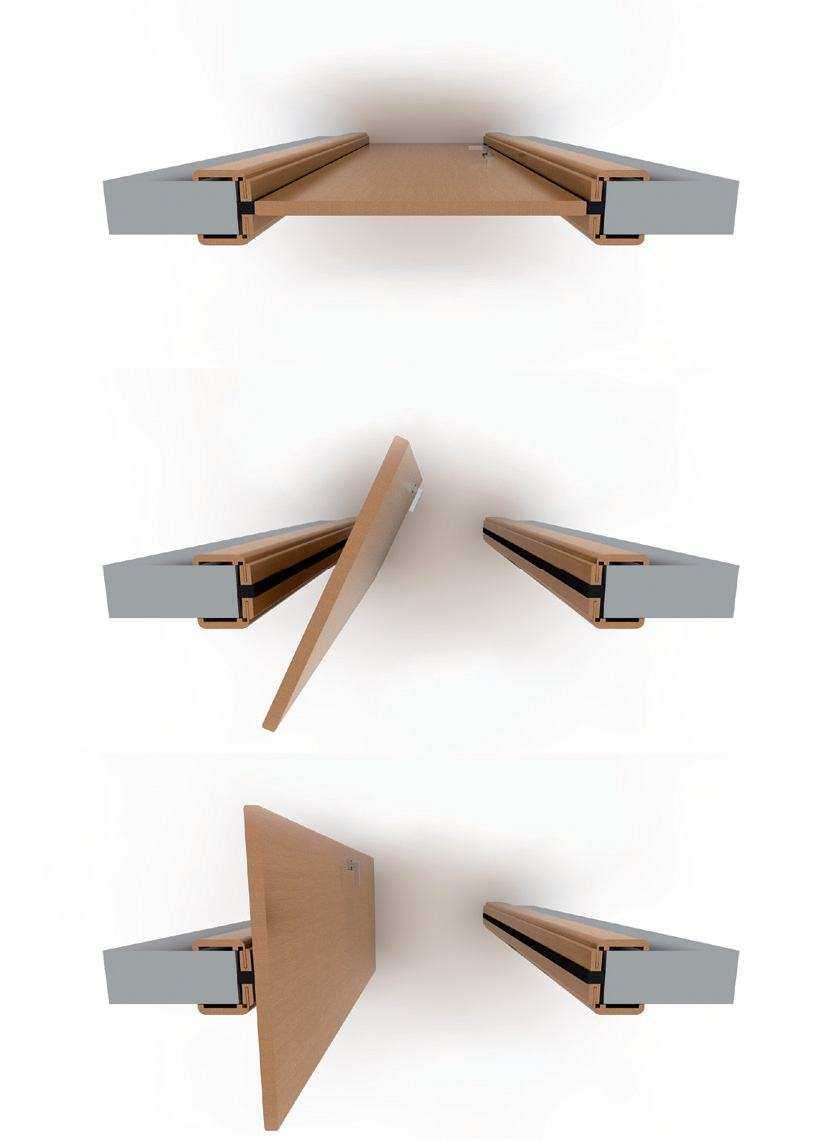

Принцип работы

Встроенный механизм создает специальную траекторию, по которой перемещается дверное полотно. В это время, одновременно происходят два процесса:

  • Открытие;
  • Перемещение в сторону.

При открывании механизм смещает дверь в сторону, поворачивая створку вокруг ее оси. Ротационное движение, положенное в принцип работы и дало название для нового вида рото дверей. Кроме такой особенности, такие двери могут открываться в двух противоположных направлениях: как вперед, так и назад.

Свободное перемещение обеспечивает специальный шарнир. Он работает вместе с соединенным к нему роликом. Шарнирный узел входит в паз и двигается по верхней направляющей планке. Благодаря чему происходит бесшумное открытие и плавное движение дверного полотна.

Ротодверь – что это такое

Ротодверь – это система из функциональных особенностей распашной, раздвижной и маятниковой двери. Причем создатели такой системы умудрились объединить в ней все плюсы вышеперечисленных типов дверей и почти избежали недостатков этих систем. Механизм этой двери при открывании предусматривает следующую схему её движения: единовременно она распахивается, сдвигается в сторону и совершает поворот, называемый ротацией, в честь чего и получилось название.

Таким образом она способна открываться в обе стороны при этом не занимая пространства вокруг.

Как стало понятно, секрет её заключается в оригинальном ротационном поворотно-сдвижном механизме, состоящем из двух частей: направляющей с пазом, по которой происходит скольжение в сторону (устанавливается сверху полотна) и шарнир с роликом, поворачивающий дверь и перемещающийся по верхней направляющей. Внизу двери устанавливается рычаг, который связывается с верхней конструкцией осью вращения.

Ось вставляется в одну из створок дверной коробки. Рычаг обеспечивает закрепленное состояние двери в пространстве, то есть держит дверь в вертикальной оси, несмотря на её передвижения.

Поскольку механизм смешанный и сложный при монтаже используют уже собранную конструкцию рото-двери, которую нужно уместить в дверной проем.

Плюсы и минусы рото-дверей

Недостатками будут являться:

  • Поворотно-раздвижной механизм не выдерживает большого веса полотна, поэтому двери из цельного дерева не могут быть оборудованы подобным образом. Полотна, использующиеся для этой системы, обычно сделаны из композитных материалов.
  • Стоимость такой двери хоть и оправдана, но высокая. Это связано со сложностями производства, последующей сборкой. Такой механизм изготавливается на высокоточном оборудовании. Сборка полуавтоматизированная, что так же включается в стоимость конечного полотна.
  • Практически всякая невозможность сделать рото-дверь самостоятельно из-за высокой сложности механизма.

Главные преимущества:

Разновидности направляющих

Направляющие из металла для рельсов

Для раздвижных межкомнатных дверей важное значение имеет направляющая. Она представляет собой П-образный профиль с ограничителями

Стандартная его ширина 7 см, высота – не более 3 см. Изготавливается рельса из металлов:

  • Алюминий – легкий, устойчивый к коррозии металл. Такой профиль мало изнашивается, не нуждается в уходе или защите, обладает собственным приятным цветом и блеском. Однако механическая его прочность относительно невелика. Алюминиевые рельсы подходят только для легких створок.
  • Сталь – более прочные и долговечные. Служат до 50 лет. Сталь почти не изнашивается. Однако склонна к коррозии, чтобы защитить профиль от ржавчины, сталь покрывает слоем цинка, хрома, лака, полимерной краски. За целостностью покрытия нужно следить.

Учитывают и другие факторы:

  • вид роликовой системы и способ открывания;
  • количество параллелью перемещающихся полотен – так вычисляют число направляющих;
  • характер опирания створок – если это однополосная система, то верхний рельс должен быть усилен, так как подвергается двойной нагрузке.

Выбор двигателя

Мотор и дополнительные элементы автоматики для ворот

Несоответствие мощности мотора массе полотна приводит к нарушению открывания, появлению скрипов и выходу из строя.

При выборе агрегата учитывают критерии:

Вес конструкции. Автоматику различают по крутящему моменту и тяговому усилию. В документах при продаже должна быть указана мощность двигателя, а не только рекомендованный вес полотна. Мотор выбирают с запасом прочности.
Интенсивность работы. Параметр показывает время, в течение которого автоматика работает беспрерывно без выхода из строя (до 50%). Для бытовых ворот это означает, что после 1 часа работы требуется перерыв на 30 минут.
Скорость открывания. Параметр означает, сколько придется ожидать отвода створки, чтобы освободить проем для проезда

Ускоренное открывание увеличивает нагрузку на механизм, поэтому нужно обращать внимание на этот параметр при выборе.

Рото-двери

Поворотно-сдвижные межкомнатные двери обеспечивают максимальную экономию пространства за счет возможности их открывания в любую сторону

Поворотно-сдвижные межкомнатные двери обеспечивают максимальную экономию пространства за счет возможности их открывания в любую сторону. Ротационная система, на которую закреплено дверное полотно, поворачивает его по окружности в рамках дверной коробки.

Смотрятся рото-двери весьма необычно, поэтому могут стать настоящей изюминкой интерьера. К тому же их звукоизоляционные свойства намного лучше, чем у раздвижных моделей других видов – закрытое полотно примыкает к коробке, а замок не позволяет двери распахиваться самостоятельно. В открытом виде половина дверного полотна оказывается в одной комнате, а другая – в соседней. Чаще всего поворотно-сдвижным моделям отдают предпочтение при монтаже дверей в ванную комнату, коридор, гардеробную.

В связи с рестайлингом погоножа были внесены изменения в конструкцию Рото-двери, а именно: Был увеличен паз в коробе с 3 до 6 мм. Верхний декоративный элемент короба увеличился по толщине с 10 до 16 мм. Поменялся эстетический вид продукта, в конструктиве изменений не произошло. Минимальная глубина проема – 95 мм.

Достоинства дверей с рото-системой:

  • Механизм разработан специально для людей с ограниченными физическими возможностями.
  • Возможны одностворчатый и двустворчатый варианты: второй дает более значительную экономию пространства.
  • Поворотный механизм роторной двери работает плавно и абсолютно бесшумно.
  • В виде ротационной двери может быть использовано любое полотно, что позволяет декорировать его стеклом или витражом. Так же можно сделать дверь по собственному эскизу.
  • Хорошая шумоизоляция достигается за счет встроенного щеточного уплотнителя.

Недостатки:

Такие двери желательно изготавливать из легкого материала для обеспечения более длительного срока службы роликов и пазов, так как для них существуют предельно допустимые нагрузки.

Фото и видеопособие по установке рото дверей собственными силами

Представленные видео и фотоматериалы позволят обычному потребителю выполнить монтаж рото двери. Данные образцы – это некоторые варианты оформления поворотно-подвижной конструкции. В реальности, все зависит от ваших предпочтений, потребностей и возможностей.

Для крепежа просверливаются отверстия диаметром 5 мм. При этом устраняется возможный крен и перекос конструкции. Последующим шагом является обрезание направляющей крышки с указанной стороны. Производится установка дверного полотна. Монтируются нижние и верхние планки и щетки. Фиксируются с необходимым усилием болтовые и шурупные крепления при помощи шестигранного ключа, отвертки.

Осевой стержень вкладывают в алюминиевый профиль и присоединяют к нему плечевое крепление. Затем монтируются оси вкладыша и крепятся доборы, монтажные скобы и планки. На завершающем этапе ось крепится к дверной коробке с последующей регулировкой полотна, как показано на фото и видеороликах. Окончательную сверку выполняют по уровню и с проверкой работы двери.

Межкомнатная рото дверь своими руками: рото дверь – что это такое, сдвижная фурнитура и замок с поворотным механизмом для дверей, которые открываются в обе стороны, самостоятельная установка ротационной системы, цена, видео, фото

Какая конструкция предпочтительна с точки зрения экономии пространства?

Объективно — сдвижная, но нередко планировочное решение подсказывает выбор ротационной схемы. Продолжим сравнение. Удобство пользования.

Чтобы привести в движение откатную дверь, требуется приложить небольшое усилие, но в непривычном направлении, поэтому процесс открывания-закрывания порой кажется неудобным и длительным.

Рото-дверь открывается очень легко, причём в любом направлении — на себя и от себя, и в закрытом положении фиксируется магнитной защёлкой. Ей можно поставить высший балл по эргономике. Возможность выбора полотна. Оснастить механизмом роликового подвеса можно практически любое полотно.

Желательно лишь, чтобы на нём не было выступающего декора, требующего увеличить отступ от стены и затрудняющего установку уплотнителей. В продаже есть специальные комплекты для цельностеклянных дверей.

Рото-механизм удастся прикрепить лишь к деревянным деталям обвязки. Сплошные (снизу доверху) вставки из стекла и тонкослойных материалов не позволяют его установить.

Стеклянные раздвижные двери

Выбрав вид раздвижного механизма, можно приобретать комплект, а затем начинать монтаж системы. Чтобы установить дверь на роликах своими руками, сначала можно ознакомиться с особенностями устройства наиболее распространенной раздвижной одностворчатой системы. Описание техники выполнения работ должно включать и другие основные моменты, характерные для остальных типов таких конструкций.

Монтаж стеклянной раздвижной системы представляет собой оригинальное решение для обустройства интерьера или его зонирования. В качестве окантовки применяется алюминий. Стекла могут быть матовыми, прозрачными, цветными. Этот вариант является достаточно дорогим, но потраченные средства того стоят.

Приобретать дорогостоящие конструкции не следует, если квартира небольших размеров. Установка массивной стеклянной двери для такого помещения не будет правильным решением

При покупке важно учитывать качество конструкции, его комплектующих элементов в наборе, включая механизмы и фурнитуру

Перед тем как самому сделать раздвижные двери из стекла, потребуется учесть отличия в способе фиксации этой конструкции. Набор крепежа состоит из 2 металлических лап, необходимых для зажима стекла. В результате оно оказывается стянуто лапами с помощью винтов. Поскольку дверные стекла имеют большую массу, то их лучше всего устанавливать при наличии 2 направляющих:

  1. В полу.
  2. Над дверным проемом.

После монтажа роликов полотно можно ставить на место. Для выполнения этого этапа работы лучше пригласить напарника. Он поможет удерживать изделие во время закручивания болтов. Роликовый механизм должен быть спрятан за декоративной планкой, укрепленной сверху

В процессе выполнения работ важно следить за тем, чтобы полотно располагалось строго по горизонтали

Более трудоемкой задачей является установка раздвижных дверей со стеклянными полотнами. При этом необходимо изготовить перегородку из ГКЛ, куда должна заезжать дверь. Если производить установку полотен с направляющей в полу, можно выдолбить специальную канавку перфоратором.

Рото-двери: соотношение размеров полотен и проемов

Размер полотна, ширина/высота А1/А2, мм Размер монтажного проема, ширина max/высота max, C1xC2, мм Внешний размер блока с наличником и стеновой панелью B1xB2, мм Внешний размер блока с наличником, D1xD2, мм
600×2000 726×2080 841×2110 834×2110
700×2000 826×2080 941×2110 934×2110
800×2000 926×2080 1041×2110 1034×2110
900×2000 1026×2080 1141×2110 1134×2110
600×2100 726×2180 841×2210 834×2210
700×2100 826×2180 941×2210 934×2210
800×2100 926×2180 1041×2210 1034×2210
900×2100 1026×2180 1141×2210 1134×2210
600×2200 726×2280 841×2310 834×2310
700×2200 826×2280 941×2310 934×2310
800×2200 926×2280 1041×2310 1034×2310
900×2200 1026×2280 1141×2310 1134×2310
двустворчатые
600+600×2000 1333×2080 1441×2110 1447×2110
600+600×2100 1333×2180 1441×2210 1447×2210

Регулировка доводчика для двери

Доводчики, которые устанавливают на двери имеют разную конструкцию и регулировочные винты располагаются в разных местах. Точно все указано в паспорте или инструкции по установке. Но, в общем и целом, методика одна:

  • вращая винт по часовой стрелке скорость/сила увеличивается;
  • поворачивая против часовой стрелки — тормозим/уменьшаем силу.

При регулировке доводчика, не крутите винты сразу на несколько оборотов. Часто достаточно всего четверти оборота, может, чуть больше. Сбив баланс слишком закрутив или выкрутив винты, настроить все снова очень сложно. Можно даже сломать устройство или добиться того, что изнутри потечет масло.

Регулировки скорости открывания двери и «прихлопывания» находятся на корпусе. Чаще всего они или на лицевой части под защитной крышкой или на боковой его поверхности.

Отодвигаем крышку, находим винты

В округлых или многогранных корпусах регулировки находятся сбоку на корпусе

Роликовый механизм системы

Название «раздвижные двери» определяется способом их открывания, обеспечиваемого движением роликов по направляющим. Подбирать эти элементы следует, ориентируясь на следующие параметры:

  • вид раздвижного изделия;
  • количество створок;
  • тип материала полотна.

Поскольку вес разных систем отличается, то это создает определенную степень нагрузки. Поэтому выбор роликовой системы для одностворчатого типа раздвижных дверей должен ограничиваться легким механизмом.

Устанавливая нужный вид двери раздвижного типа (каскадные, гармошка, купе) важно учесть то, в каком количестве используется роликовый механизм. При монтаже изделия каскадного типа требуется установить по 2 роликовых механизма на каждое отдельное полотно

При этом осуществляется установка направляющих, имеющих 2 желоба. Важно учесть, что создание дверей-купе, включая каскадные, требует наличия 1 желоба в направляющих для всех полотен в отдельности.

Прочность створок определяет роликовый механизм для раздвижных дверей и направляющей. Если речь идет о стеклянной конструкции, то может потребоваться осуществить установку 2 направляющих на проем: вверху и внизу. Только это обеспечит надежность и устойчивость двери, имеющей большую массу полотна.

Виды дверей

Производители предлагают для приобретения два типа рото дверей:

  1. Однопольные.
  2. Двупольные.

При первом варианте в проёме присутствует только одна створка, на которой с той или иной стороны установлен роторный механизм. Открываться это полотно сможет лишь по одной стене. Двупольный вариант располагает двумя дверями, способными открываться равноценно в любую сторону. При входе в помещение человек имеет возможность воспользоваться частью блока или открыть его полностью. В этом случае дверь будет открываться как книжка, что привычно для большинства владельцев квартир и домов.

Второй показатель – материал, из которого изготавливается дверное полотно:

  • ПВХ
  • Дерева;
  • Стекла;
  • МДФ.

Также может иметь место комбинация из разных материалов.

Важнейшим показателем при выборе материала является вес. Чем легче полотно, тем дольше прослужит рото-механизм. Оптимальным вариантом являются легкие двери, сделанные из композита.

Что такое рото-дверь?

Двери с роторным механизмом – конструкция с действием, напоминающим одновременно и распашное, и раздвижное. Главным преимуществом становится возможность открываться сразу в обе стороны

При этом удается сэкономить полезную площадь помещения, что важно в условиях тесной квартиры

Сам ротационный механизм для дверей устроен, поэтому такие двери продаются комплектом, готовым к процессу монтажа. Это удобно, так как нет необходимости в самостоятельном поиске соответствующих комплектующих. Монтаж механизма прост, если придерживаться инструкции, поэтому выполняется своими руками, что экономит средства.

Рото-модели – своеобразный гибрид других конструкций.

Они напоминают маятниковые двери, так как открываются в обе стороны. Створка рото-двери сдвигается вбок, делая проход в дверном проеме максимально широким и свободным. Это прерогатива моделей-книжек и раздвижных механизмов. В закрытом положении такие изделия легко спутать с распашными. При этом они обеспечивают высокий уровень звуко- и теплоизоляции.

Поворотный механизм работает легко и бесшумно, а монтаж осуществляется своими руками. Это достигается благодаря наличию роликов, двигающихся по специальному верхнему пазу. Сам принцип эксплуатации предполагает, что при открывании дверь поворачивается вокруг своей оси, сдвигается в сторону, но при этом не выходит за рамки внутренней коробки.

Готовые модели продаются в стандартных размерах. Это позволяет легко установить их в требуемый проем. Если требуется, можно оставить индивидуальный заказ на конструкцию и получить модель, изготовленную по личным предпочтениям. Конструкции делятся на двустворчатые и одностворчатые. Конкретный выбор подбирают по ширине дверного проема.

Конструкция механизма ворот в общем виде

Самодельный привод для откатных ворот

Откатные полотна работают на роликах или рельсах, обе модели различают по методу технического обустройства. Для передвижения откатной створки освобождают полосу вдоль ограды, рельеф в этом месте должен быть ровным. При возвышенностях механизм испытывает дополнительные усилия, выходит из строя.

Автоматическое устройство открывания включает систему несущих прогонов и шарниров, механизмы бывают стационарные и на передвигающихся колесах. Эффективность обеспечивают два роликовых устройства, которые движутся вдоль балки определенного сечения. Система с передвигающимися роликами относится к бюджетным вариантам, но требует установки фундамента под направляющий рельс и применения системы подшипников.

Конструкции с консолью не имеют второго рельса, створку навешивают на выдвижную балку. При открывании полотно отстоит от поверхности земли на 10 см, что позволяет осуществлять беспрепятственное движение. На консольном прогоне ставят зубчатую рейку с торцевыми элементами для регулировки открывания воротного полотна.

Концевые аксессуары исключают случайный удар створки по проходящему человеку или проезжающему авто в проходе. Калитку часто совмещают с полотном, и также снабжают автоматикой. При отсутствии электричества есть возможность разблокировки системы для ручного открывания створки ворот.

Рото-двери

Поворотно-сдвижные межкомнатные двери обеспечивают максимальную экономию пространства за счет возможности их открывания в любую сторону

Поворотно-сдвижные межкомнатные двери обеспечивают максимальную экономию пространства за счет возможности их открывания в любую сторону. Ротационная система, на которую закреплено дверное полотно, поворачивает его по окружности в рамках дверной коробки.

Смотрятся рото-двери весьма необычно, поэтому могут стать настоящей изюминкой интерьера. К тому же их звукоизоляционные свойства намного лучше, чем у раздвижных моделей других видов – закрытое полотно примыкает к коробке, а замок не позволяет двери распахиваться самостоятельно. В открытом виде половина дверного полотна оказывается в одной комнате, а другая – в соседней. Чаще всего поворотно-сдвижным моделям отдают предпочтение при монтаже дверей в ванную комнату, коридор, гардеробную.

В связи с рестайлингом погоножа были внесены изменения в конструкцию Рото-двери, а именно: Был увеличен паз в коробе с 3 до 6 мм. Верхний декоративный элемент короба увеличился по толщине с 10 до 16 мм. Поменялся эстетический вид продукта, в конструктиве изменений не произошло. Минимальная глубина проема – 95 мм.

Достоинства дверей с рото-системой:

  • Механизм разработан специально для людей с ограниченными физическими возможностями.
  • Возможны одностворчатый и двустворчатый варианты: второй дает более значительную экономию пространства.
  • Поворотный механизм роторной двери работает плавно и абсолютно бесшумно.
  • В виде ротационной двери может быть использовано любое полотно, что позволяет декорировать его стеклом или витражом. Так же можно сделать дверь по собственному эскизу.
  • Хорошая шумоизоляция достигается за счет встроенного щеточного уплотнителя.

Недостатки:

Рейтинг
( Пока оценок нет )
Понравилась статья? Поделиться с друзьями:
Сам Себе Строитель
Добавить комментарий

Adblock
detector
