Как рассчитать размеры деревянных балок перекрытия

Если в частном доме на внутренней конструкции планируется устройство перекрытия, состоящее из деревянных балок, важной составляющей подготовительного этапа

Содержание

Что собой представляют деревянные двутавровые балки перекрытия

На рынок постоянно поступает большой ассортимент качественных стройматериалов, в ряду которого достойное место заняли двутавровые балки. В чем же популярность этой продукции? Балки обладают необычной формой сечения, где основным элементом, создающим жесткость конструкции, является плита OSP, OSB (ориентировочно-стружечная плита). А также она может быть выполнена из толстой фанеры.

Внешне опоры похожи на рельсы, в которых между брусьями врезано ребро жесткости в виде влагостойкой плиты. Благодаря этому изделия выдерживают большие нагрузки, полностью сохраняют свою форму и целостность после установки.

Как определить нагрузку, которая будет действовать на перекрытие?

Нагрузка на перекрытие формируется из собственного веса балки, дополнительных материалов (утеплителя, заполнителя, зашивки) и переменного веса – внутренне обстановки жилища, и веса людей, проживающих в доме. Также, очень много зависит от частоты эксплуатации помещения.

Чтобы учесть все нюансы и погрешности, специалисты проводят специальный расчет, позволяющий понять, какой вес будет воздействовать на устанавливаемые балки. Исчисление очень сложное и громоздкое, поэтому очень сложно выполнить его самостоятельно.

Однако, для этого существует упрощенный вариант:

К примеру, возьмем перекрытие для чердака, где никакой мебели не стоит, но куда помещаются ненужные вещи. В качестве утеплителя используется обычная минвата. Нагрузка обычно составляет 50 кг на один квадратный метр.

70х1,3 = 90 кг/кв.м, где 70 – норма нагрузки для такого вида перекрытия, кг/кв.м, 1,3 – коэффициент запаса.

Общая расчетная нагрузка, воздействующая на перекрытие, составит:

50+90=130 кг\кв.м. При округлении за норму берем 150 кг/кв.м. Увеличение происходит потому, что может быть использован более тяжелый утеплитель и обшивка.

В этом случае, общая нагруженность перекрытий составит:

50+150х1,3 = 245 кг/кв.м, округляем до 250 кг/кв.м.

Если на чердаке на будущее планируется отделка под мансарду, то стоит увеличить нагрузку до 350 кг на метр квадратный. Для определения нагрузки существуют всевозможные онлайн калькуляторы.

Подложка под ламинат: фото, видео, виды и характеристики, какую выбрать

Что следует знать про нагрузку на балку?

Чтобы правильно выбрать параметры, сечение, и материал, из которого изготавливаются балки перекрытий, нужно предварительно ознакомиться с параметрами, которым должна соответствовать деталь.

Все будет зависеть от того, где балка будет располагаться, какая нагрузка на нее ляжет

Очень важно учесть и уровень деформации дерева. Чем мягче порода, тем выше уровень деформации

Шаг и сечение балок деревянного перекрытия

При строительстве дома крайне важно учесть шаг и сечение деревянного покрытия. От того, насколько часто расположатся балки, будет зависеть устойчивость дома

Если шаг перекрытий получится значительный, то на каждую балку ляжет достаточно высокая нагрузка и постройка вряд ли будет надежной.

Слишком маленький шаг между балками приведет к повышенной жесткости конструкции и возможной деформации строения в будущем. Оптимальным вариантом считается шаг от 30 см до 1,2 метра. Это обусловлено еще и тем, что получившиеся ячейки будут прекрасно подходить под размер утеплителя.

Что касается сечения детали, то обычно используется деталь прямоугольной формы с сечением 1,4:1, при этом, ширина элемента может быть от 40 до 200 мм, а высота 100 – 300 мм.

Устройство межэтажных перекрытий по деревянным балкам

Нижний черновой пол на межэтажных перекрытиях выполняется из досок с меньшим сечением.

Перекрытие второго этажа по деревянным балкам проводится по той же технологии, что и монтаж подвальных конструкций. Главное отличие межэтажного настила от напольного – наличие двойного чернового пола. При этом нижний черновой пол является потолком 1 этажа и выполняется из досок с меньшим сечением.

Строительство чердачных и межэтажных перекрытий проводится по следующей технологии:

  1. В посадочные гнезда устанавливаются несущие балки.
  2. Снизу с помощью строительного степлера крепятся ветроизоляционная пленка.
  3. Снизу крепится черновой пол.
  4. В ниши между балками выстилается утеплитель. Это может быть минеральная вата, пенополистирол, либо эковата на основе расщепленной бумаги.
  5. Поверх утеплителя настилаются доски и проводится стяжка верхнего чернового пола.

Способы усиления деревянных балок перекрытия

Условно технологии усиления балок можно разделить на несколько видов:

  • реставрационные;
  • реконструкционные.

Реставрационные. В данную категорию входят такие способы, как усиление деревянными накладками, металлическими пластинами, обмотка углеволокном, протезирование. Рассмотрим каждый из вариантов более подробно.

Деревянные накладки

Монтаж деревянных накладок на поврежденную балку.

Поврежденные балки (сгнившие, надломленные, потенциально слабые) можно усилить с помощью деревянных накладок. Для этого саму балку зачищают наждачной бумагой, либо рубанком и обрабатывают антигрибковым препаратом. С обеих сторон выкладывают брус с меньшим сечением. Конструкцию стягивают с помощью шнуров и прошивают сквозными болтами.

Металлические пластины

Схемы крепежа поврежденной балки на пластины (рис. №1) и прутья (рис. №2).

Несущую способность надломленных бревен восстанавливают с помощью металлических протезов по описанной выше технологии. Метизы прикладывают к зачищенной и обработанной балке и затягивают на ряд сквозных болтов.

Обмотка углеволокном

Схемы крепежа поврежденной балки на пластины (рис. №1) и прутья (рис. №2).

Углеволокно, наклеенное на поврежденный брус.

Технология восстановления перекрытий с использованием углеволокна отличается простотой и легкостью. Для этого поврежденное место проклеивается несколькими слоями углеродного материала.

Протезирование

Протезирование с помощью металлических протезов и накладок.

Протезирование с помощью металлических протезов и накладок.

Протезирование применяется для повышения прочности и износостойкости мест стыка бруса со стеной. Именно здесь из-за максимального давления чаще всего проявляются последствия коррозии и износа. Предупреждающие меры принимаются на этапе первичного монтажа конструкции. Металлические накладки пришивают с помощью болтов к шипу бруса. Усиленную конструкцию устанавливают в гнездо. Аналогом накладок является металлический протез. Его засверливают в тело балки и устанавливают в небольшое отверстие в стене.

Реконструкционная категория включает такие методы, как

  • установка опор (колон, вертикальных балок);
  • монтаж дополнительных балок.

Установка опор

Опорная свая в подпольном перекрытии.

При недостаточной несущей способности бруса его часто усиливают вертикальными опорами. Монтаж сваи позволяет перераспределить давление с балки на опору. Данная технология наиболее популярна при ремонтных работах на чердаках и под полом.

Дополнительные балки

Частый шаг для бруса с недостаточным сечением.

При метровом шаге увеличить несущую способность деревянных балок перекрытия можно с помощью дополнительных брусьев. Для этого производится полный демонтаж перекрытия и установка бруса с шагом в 50 см.

Коротко о главном

Расчет высоты сечения балок

Требования к межэтажным перекрытиям верхних этажей с мансардами изложены в СНиП II-25-80 «Деревянные конструкции». Для того чтобы правильно подобрать деревянные двутавровые балки по высоте, в соответствии с заданным назначением, необходимо знать величину расчетных нагрузок.


Согласно СНиП, для использования балок в качестве перекрытий такая нагрузка составляет 400 кг на кв. метр, а для двутавров стропил– 220 кг на кв. метр. Одновременно, требования по относительному прогибу двутавров равняются 1/260, превышать которые не следует.

Пролетом считается расстояние между двух точек опоры. Настил пола допускает меньшие нагрузки по СНиП, поскольку площадь опирания больше. На многих строительных сайтах существуют специальные калькуляторы, которые помогу рассчитать параметры для двутавровых балок.

Технические характеристики – как не ошибиться при выборе

Деревянные балки эффективны при закрытии пролёта в 2,5-4 м. Максимальная длина – 6 м, при большей протяжённости не обойтись без монтажа опорных колонн или иных конструкций.

Крепление стропил к балкам перекрытия из дерева осуществляется посредством стальных пластин, уголков и скользящих опор. При определении сечения за стандарт принимают общую нагрузку в 350-400 кг/м2 для перестраховки. Оптимальное соотношение высоты и ширины изделия 1,4:1. Необходимая длина деревянных балок перекрытия определяется размерами того пролета, который они будут перекрывать, дополнительно нужно учесть размеры заступов на стену — не менее 12 см, для бруса — не менее 15 см.

Ширина доски для балки варьируется в пределах 4-20 см, высота 10-30 см, диаметр брёвен может достигать 11-30 см. В зависимости от габаритов балки, шаг укладки составляет 0,3-1,2 м (как правило, 0,6-1 м).

Расстояние между балками перекрытия из металла колеблется в пределах 1-1,2 м. Номер (размер) балки при нагрузке в 400 кг/м2 выбирается исходя из длины обустраиваемого пролёта и шага укладки. Так, при пролёте в 6 м и шаге 1-1,2 м оптимален 20 двутавр (высота 20, ширина 10 см); пролёт 4 м, шаг 1-1,2 м — №12 (высота 12, ширина 6,4 см); пролёт 3 м, шаг 1-1,2 м — №10 (высота 10, ширина 5,5 см).

Современная бетонная балка перекрытия способна закрыть проём длиной в 3-7,5 м, а укладка проводится с шагом в 1-1,5 м. Минимальная высота элемента составляет 1/20 часть длины пролёта, ширина рассчитывается исходя из пропорции 5:7 (5 — ширина, 7 — высота).

Размеры балок перекрытия комбинированного типа могут быть самыми разными. Для серии W наибольшая длина составляет 6 м, категория L предусматривает длину до 13,5 м. Основное отличие между группами заключается в типе бруса. В первом случае это струганое изделие, прошедшее камерную сушку, во втором — клееные балки перекрытия, соединённые из отдельных элементов посредством особой технологии, что придаёт итоговому продукту повышенную жёсткость, прочность и надёжность.

Расчет балок перекрытия

Для того, чтобы сделать расчет межэтажного или чердачного перекрытия, нужно определить нагрузки, которые воздействуют на балки. Определить их бывает достаточно проблематично, поэтому берут усредненные данные. Общая нагрузка будет состоять из веса самого перекрытия и временных нагрузок т.е. нагрузок от людей, мебели, различной техники и т.д.

В среднем, общую суммарную нагрузку по деревянным перекрытиям принимают равным 400 кг/м 2 .

Ниже, приведена таблица, по которой можно определить необходимое сечение балок перекрытия в зависимости от длины пролета и шага установки.

Например, при длине пролета 5,5 м и шаге установки 0,6 м, необходим брус толщиной 150 мм и высотой 200 мм. При этом нужно учитывать, что длина бруса будет больше т.к. он должен заходить в стену на 15 см. Таким образом длина будет 5,5м + 0,15м + 0,15м = 5,8 м

Какие требования предъявляют к перекрытиям?

Перекрытия должны обладать прежде всего необходимой прочностью. чтобы выдерживать собственный вес и действующие на них нагрузки (равномерно распределенные или сосредоточенные).

Согласно СНиП 2.01.07-85 НАГРУЗКИ И ВОЗДЕЙСТВИЯ (а точнее, в более актуальной редакции свод правил СП 20.13330.2011 «Нагрузки и воздействия»), перекрытия в жилых зданиях должны выдерживать равномерно распределенную нагрузку не менее 200 кг/м². Вместе с тем на практике междуэтажные перекрытия в частном загородном доме обычно рассчитываются на более высокую нагрузку, а чердачные — на меньшую. Особый расчет нужен тогда, когда предполагаются сосредоточенные нагрузки значительной величины — ванна большого объема, спа-бассейн, котел, рояль и пр.

Другое требование — перекрытие должно быть жестким. то есть не прогибаться под действием нагрузок (допустимый прогиб — от 1/200 пролета для чердачных перекрытий до 1/250 пролета для междуэтажных), а также не быть зыбким, то есть не колебаться при перемещении мебели или движении людей.

Для повышения жесткости перекрытия деревянные балки укрепляют распорками

Деревянные балки укреплены распорками, которые повышают жесткость конструкции

Балки из неклееной древесины зачастую имеют высокий процент влажности, из-за чего могут деформироваться в процессе эксплуатации здания. Неклееными балками можно перекрыть пролет длиной не более 6 м.

Кроме того, перекрытия призваны обеспечивать защиту комнаты от проникновения в нее воздушного и ударного шума из помещений, расположенных выше или ниже. В конструкции балочного перекрытия для погашения шума предусматривают плиты из минераловатного утеплителя, устанавливаемые в промежуток между опор. От толщины изоляционного слоя зависит уровень шума в помещении. Обычно создают слой утепления толщиной 150 мм.

Бывают случаи, когда балки перекрытия должны частично оставаться в интерьере, а толщина их скрытых за подшивкой потолка частей недостаточна, чтобы уложить между ними плиты требуемой для обеспечения хорошей толщины изоляции. Тогда можно установить поверх балок каркас из деревянных брусков, также заполненный плитами из минеральной ваты. Наиболее эффективное в плане звукоизоляции решение — перекрытие, состоящее из двух контуров деревянных балок (как вариант — разнонаправленных), не имеющих контакта между собой. Каждый контур заполняют звукоизоляционным материалом.

Перекрытие должно быть теплоизолированным в том случае, когда оно разделяет помещения с разницей температур <10 °С (например, находится между холодным подвалом или чердаком и отапливаемой жилой комнатой). Наконец, ему нужно обладать огнестойкостью — иметь степень горючести, соответствующую требованиям противопожарных норм.

В зданиях из бревна и бруса имеет смысл опирать балки перекрытия обоими концами на несущие стены: осадка таких стен примерно одинаковая, а значит, перекоса перекрытий не произойдет

Текстовое изменение № 54 от 01.07.2017

Как научиться шить самостоятельно

Виды креплений и соединений деревянных балок

В зависимости от конструкции и материала несущих стен деревянные балки крепятся:

  • в предусмотренные в кирпичной или блочной кладке гнёзда, заглубив брус или бревно не менее 150 мм, а доску не менее 100 мм;
  • на предусмотренные в кирпичной или блочной кладке полочки (уступы). Применяется в случае, если толщина стены второго этажа меньше, чем первого;
  • в вырезанные пазы в бревенчатых стенах на глубину не менее 70 мм;
  • к брусу верхней обвязки каркасного дома;
  • к металлическим опорам-кронштейнам, закреплённым на стенах.

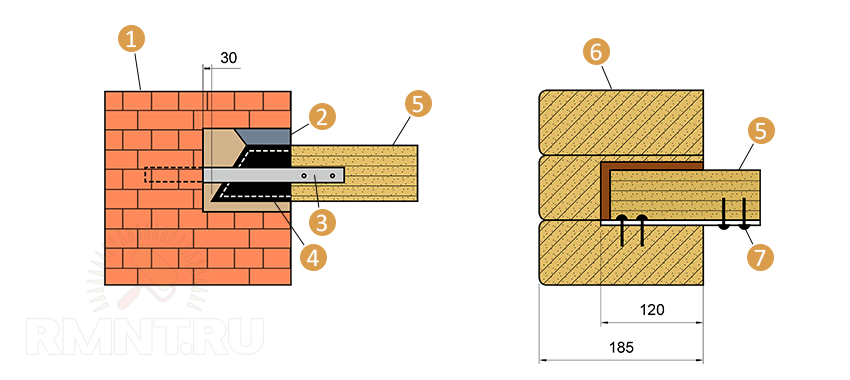

1 — опора на кирпичную стену; 2 — раствор; 3 — анкер; 4 — изоляция толем; 5 — деревянная балка; 6 — опора на деревянную стену; 7 — болт

Если длины балки не хватает, можно её удлинить, соединив (срастив) по длине одним из известных способов с помощью деревянных штырьков и столярного клея. При выборе типа соединения руководствуйтесь направлением приложения нагрузки. Сращенные брусы желательно усилить металлическими накладками.

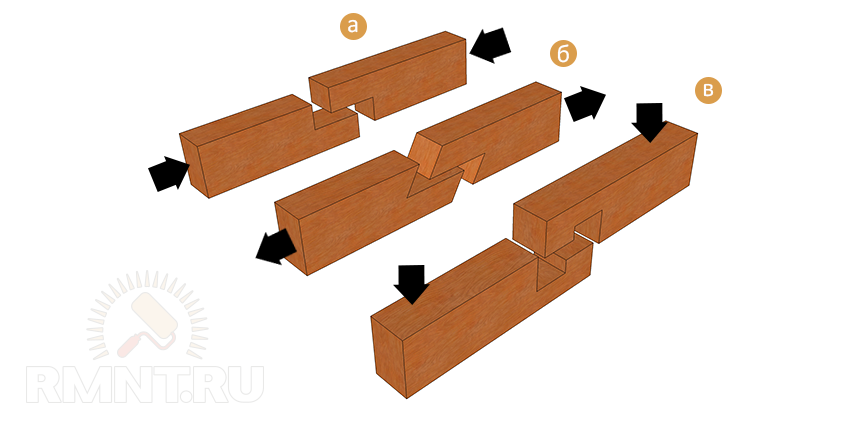

а — сжатие; б — растяжение; в — изгиб

Керамический дымоход

О качестве и прочности деревянных балок перекрытия

Проектировщики в расчётах балок перекрытия закладывают стройматериалы с заданными характеристиками и нормами эксплуатации, опираясь на законы прикладной механики и сопромата. Зная это, возникает вопрос: как обходились без этих знаний строители индивидуальных домов лет сто назад? При этом построенные ими дома здравствуют и поныне.

Объяснение простое: они оставляли намного больший запас прочности используемым материалам. Чуть позже, советские ГОСТы сознательно рассчитывались и утверждались с большими, иногда до 100% запасами прочности. Это неэкономно, иногда громоздко и вычурно, но надёжность была в приоритете, и всегда останется важнейшим показателем в строительстве. Сегодня подобная практика заменяется точным расчетом деревянной балки — это позволяет не переплачивать за излишнюю, невостребованную прочность.


Несущие двутавровые балки перекрытийИсточник orgtorg.org

Сравнение со старыми способами выглядело бы неуместно в описании балок перекрытий, если бы не одно обстоятельство.

Покупая на рынке брус или балку определённого размера, с предварительно рассчитанными характеристиками, частный застройщик без большого опыта зачастую приобретает не тот материал, который гарантирует надёжность.


Балки перекрытияИсточник informer.by

Множество на первый взгляд незначительных нюансов могут свести на нет все расчёты:

  • большая влажность;
  • безответственное хранение;
  • скрытые дефекты;
  • пересортица;
  • плохие линейные геометрические параметры;
  • заранее обусловленные болезни древесины.

Вывод и выход здесь один: рынок всегда попытается обмануть начинающего строителя, поэтому лучший способ сэкономить — это доверить работу профессионалу.


Установка балок перекрытияИсточник lineyka.net

Ужасно

Как рассчитать необходимое сечение традиционной деревянной балки перекрытия

Прочностные характеристики опорного элемента определяются геометрическими параметрами, – длиной и поперечным сечением. Длина, как правило, даётся из внутренних размеров межстенного пространства и закладывается на стадии проектирования здания. Второй параметр, – сечение, можно изменять в зависимости от предполагаемых нагрузок в процессе строительства.

Пример расчёта

Чтобы избежать достаточно мудрёных математических выкладок, приводим рекомендуемые данные, которые сведены в таблицу. При имеющихся размерах пролёта и шага, можно определить примерное сечение бруса или диаметр бревна. Расчёт осуществлялся исходя из усреднённой нагрузки в 400 кг/м²

Таблица 1

Сечение прямоугольного бруса:

Шаг, метр Пролёт, метр
2,0 3,0 4,0 5,0 6,0
0,6 75 х 100 75 х 200 100 х 200 150 х 200 150 х 225
1,0 75 х 150 100 х 175 125 х 200 150 х 225 175 х 250

Таблица 2

Диаметр оцилиндрованного бревна:

Шаг, метр Пролёт, метр
2,0 3,0 4,0 5,0 6,0
0,6 110 140 170 200 230
1,0 130 170 210 240 270

Примечание: В таблицах приведены минимальные допустимые размеры. При проектировании собственного здания, необходимо принимать те размеры деревянных изделий, которые присутствуют на местном строительном рынке региона, причём значения требуется округлять в большую сторону.

Совет. При отсутствии необходимого бруса, его можно заменить досками, скреплёнными между собой посредством столярного клея и саморезов. Ещё один вариант усиления – увеличить сечение бруса, добавив к его боковым сторонам доски определённой толщины.

Совет. Продлить срок службы и снизить показатель горючести поможет обработка специальными огне– и биозащитными средствами. Кроме этого, такая операция способствует небольшому увеличению прочности деревянных изделий.

Совет. Тем, кто всё-таки желает провести математические изыскания, по расчётам деревянных балок, для перекрытий, целесообразно заглянуть в интернет с этим вопросом, — имеется достаточное количество сайтов, на которых выложены электронные калькуляторы по определению параметров элементов силовых конструкций.

Сечение и шаг балок деревянного перекрытия

Зная необходимую длину балок деревянного перекрытия (L) и определив общую расчетную нагрузку можно определить необходимое их сечение (или диаметр) и шаг укладки, которые связаны между собой. Считается, что лучшим является прямоугольное сечение балки деревянного перекрытия, с соотношением высоты (h) и ширины (s) как 1,4:1. Ширина балок, при этом, может быть в пределах 40-200 мм, а высота 100-300 мм. Высоту балок часто выбирают такой, чтобы она соответствовала необходимой толщине утеплителя. При использовании в качестве балок бревен их диаметр может быть в пределах 11-30 см.

В зависимости от вида и сечения используемого материала, шаг балок деревянного перекрытия может быть от 30 см до 1,2 м, но чаще всего он выбирается в пределах 0,6-1,0 м. Иногда его выбирают таким, чтобы он соответствовал размеру плит утеплителя, укладываемых в межбалочное пространство, или листов подшивки потолка . Кроме этого, в каркасных зданиях, желательно, чтобы шаг укладки балок соответствовал шагу стоек каркаса — в этом случае будет обеспечена наибольшая жесткость и надежность конструкции.Сделать расчет или проверку уже выбранных размеров деревянных балок перекрытия можно по справочным таблицам (некоторые приведены ниже) или используя онлайн калькулятор «расчет деревянных балок перекрытия», который легко найти в интернете, «забив» соответствующий запрос в поисковике. При этом необходимо учесть, что относительный их прогиб для чердачных перекрытий не должен быть более 1/250, а для междуэтажных – 1/350.

Виды балок перекрытия – преимущества и недостатки

Деревянные балки

Их чаще всего выбирают в качестве перекрытий в домах из дерева, бруса, в кирпичных домах и домах, построенных из газосиликатных блоков для мансардных перекрытий, а также в случаях, если хотят сэкономить на материалах, либо если мощность фундамента не рассчитана на тяжелые перекрытия между этажами, а также при нестабильных грунтах на участке.

Основной материал, используемый для балок подобной вариации – древесина лиственной и хвойной породы, тщательно просушенная и прошедшая специальную обработку, что позволяет улучшить её эксплуатационные и технические параметры. Подобное балочное перекрытие включает в себя непосредственно сами балки, утеплитель, накат и пол.

Преимущества:

  • удобство и простота монтажа;
  • приемлемая стоимость;
  • незначительный вес изделия.

Недостатки:

  • высокий уровень огнеопасности;
  • подверженность поражению жуком-короедом;
  • возможное гниение конструкции с течением времени;
  • конструкция перекрытия по деревянным балкам применяется только до четвертого этажа.

С целью упрощения расчета деревянной балки и выбора для нее сечений и шага мы приводим таблицу, которая поможет определиться с предварительным выбором сечений для однопролетных деревянных балок. Вам остается только собрать нормативные нагрузки:

При монтаже деревянные балки перекрытия укладываются на поперечные опоры, которыми может служить дополнительный брус, либо армопояс, залитый по периметру кладки стены. Поперечные опоры служат для равномерного распределения нагрузки на стены, и далее на фундамент дома. Части балок, укладываемые на стены, оборачиваются гидроизоляционным материалом. Обычно используют рубероид, при этом торцы не изолируют, что позволяет балке «дышать».

Самое главное при выборе материала для перекрытий по деревянным балкам — внимательно подбирать качественную древесину без трещин, повреждений, хорошо высушенную, с пропиткой от возгорания и гнили, а также с подходящим для постройки расчетным сечением балок.

В частном строительстве частая практика — использование монолитных бетонных перекрытий, либо других видов наиболее прочных перекрытий на нижних этажах постройки, и одновременное использование балочных перекрытий на более высоких этажах — например, мансарде. Делается это с целью облегчения общих нагрузок на фундамент.

Стальные балки

Металлические балки перекрытия выполнены из высокопрочного стального сплава по технологии горячего или холодного катания. Конструктивно представлены в виде двутавра, швеллера или уголка, при этом двутавровые балки имеют наибольшую востребованность и популярность. Укладка возможна, как «плашмя», так и на ребро.

Преимущества:

  • допустимы пролеты большей длины, нежели при использовании балок из дерева;
  • стойкость к воздействиям биологического характера и гниению;
  • огнеустойчивость.

Недостатки:

  • высокая цена;
  • возможно образование коррозии;
  • низкие звуко- и теплоизоляционные параметры;
  • для монтажа требуется специальная техника.

Железобетонные балки

Железобетонные балки перекрытия – оптимальный вариант для крупномасштабного строительства, способный выдержать даже существенные внешние нагрузки при большой длине обустраиваемого пролёта. Нагрузочные параметры представлены на очень высоком уровне.

Преимущества:

  • отсутствие прогибов;
  • повышенная несущая способность;
  • формирование длинных пролётов с различными формами.

Недостатки:

  • сложность монтажа;
  • потребность задействования специализированной техники.

Комбинированные балки

Комбинированная балка выполнена на основе сразу нескольких материалов, например, дерева и ОСП. Их использование распространено в частном строительстве при создании каркасных домов. Изделия могут иметь различную форму, но наибольшую распространённость имеет комбинированная двутавровая балка, способная эффективно сопротивляться разного рода внешним нагрузкам, выдерживая даже значительные напряжения.

Преимущества:

  • отличные прочностные данные;
  • стойкость к деформированию;
  • незначительный вес.

Недостатки:

  • высокая цена;
  • неудобство утепления плитным материалом.

Технология перекрытия пола по деревянным балкам

Максимальная несущая нагрузка на пол в жилых помещениях составляет около 400 кг на 1 м 2. На основании данной величины закупаются брусья соответствующего сечения.

Таблица сечений для пола

В хозяйственных постройках, банях, гаражах и прочих нежилых помещениях нагрузка варьируется от 100 до 300 кг. на м 2. На основании этих показателей подбирают балки с меньшим сечением (см. Табл. 1 и 2).

Стоит отметить, что каждая балка должна иметь припуск в 30 см к основной длине. Это необходимо для монтажа бруса в стену. Так, например, для пролетов в 3 метра используются балки длиной в 3.3 метра.

Технология монтажа балок имеет ряд особенностей, среди которых выделяют следующие:

  • Шаг зависит от типа строения. В деревянных постройках брусья укладывают параллельно друг другу на расстоянии в 1 метр, в каркасных домах – на расстоянии в 50 — 60 см;
  • Высота балки не должна быть менее 1/24 от ее длины. Меньшие показатели снижают прочность конструкции;
  • Оптимальная ширина бруса равна его высоте, либо половине высоты.
  • Расстояние от ближайших балок до печи должно превышать 30 см.

Подвальные перекрытия монтируются по принципу «пирога». Несущая конструкция состоит из следующих слоев:

  1. черновой пол;
  2. гидроизоляция;
  3. утеплитель;
  4. несущие балки;
  5. лаги;
  6. половые доски.

Конструкция половых перекрытий по деревянным балкам

Технологии обустройства пола отличаются только по типу крепления балок. При установке половых балок применяют навесной и заглубленный способы крепежа. В первом случае на противоположные стены на равном расстоянии друг от друга монтируются металлические навесы – опоры бруса. После того, как все опоры будут расставлены, в них защелкиваются половые балки. Данный тип крепежа подходит для помещений с ленточным фундаментом, кирпичной кладкой, а также в газобетонных конструкциях.. Навес обеспечит брусу максимальную фиксацию в паз.

Крепление балок в металлические навесы

При заглубленных способах крепления в основании стен прорубается отверстие для балок. Перед монтажом бруса данное углубление прокладывается паклей. При этом концы балок могут быть обработаны по типу замка. Так, например, шип и отверстие часто стачивают до трапециевидной формы и крепят по принципу «ласточкиного хвоста».

Крепление бруса по системе «ласточкин хвост».

Данный способ считается наиболее сложным и эффективным.

Технология монтажа подвального перекрытия состоит из нескольких этапов:

  1. Разметка и сооружение гнезд. С помощью строительного уровня и мерочной ленты по первой балке (порядовке) от фундамента выставляется шаг балок. После этого на отметках бурятся, либо прорубаются гнезда с сечением на 5-6 см больше балочного и глубиной от 10 до 15 см. Гнезда прокладываются утеплителем.
  2. Установка бруса. Бревна монтируются в углубления. Первая и последняя балка плотно прилегают к смежной стене. Щели между гнездом и балками конопатят паклей, либо другим утеплителем. При необходимости на брусья и стену крепят фиксирующие навесы. В случаях, когда гнезда пробурить невозможно, перекрытия устанавливают только на навесы (кирпичная кладка), либо крепятся с помощью боковых реек (деревянные стены).
  3. Стяжка пола. На балки выстилают доски. Торец первой доски плотно прижимают к смежной стене. Гвозди вбиваются под углом в 45 градусов. Торец второй доски прижимают к торцу первой и крепят к балкам по той же технологии. В зависимости от длины пролета на 1 доску может уходить от 4 до 10 гвоздей. Для полов в жилых помещения оптимальны доска-пятерка и гвозди №12.

После монтажа подвального перекрытия на черновой пол выстилают облицовочный материал: ДВП, ламинат, линолеум и прочие.

Рейтинг
( Пока оценок нет )
Понравилась статья? Поделиться с друзьями:
Сам Себе Строитель
Добавить комментарий

Adblock
detector
