Как правильно сделать естественную вентиляцию в частном доме

Общие правила обустройства вентиляции в частном доме

Перед тем как начинать самостоятельно обустраивать систему вентилирования любого помещения, нужно прежде всего узнать такие параметры, как чистота воздуха и в целом состояние окружающей среды в месте строительства. Не последнюю роль при выборе подходящей схемы вентиляции играют строительные и отделочные материалы.

Вне зависимости от того, используются ли дорогие и эксклюзивные материалы или самые бюджетные варианты, экономить на вентиляции в частном доме нельзя, ведь это экономия на собственном комфорте, здоровье и безопасности.

Рисунок 1. Вытяжная вентиляция в кухне.

В основе процесса устройства вентиляции в частном доме лежит создание специальных технологических отверстий. Через одни из помещений будет отводиться отработанный воздух, а по другим в них будет поступать свежий воздух с улицы.

Приточное отверстие, в соответствии с утвержденными нормами, должно быть сделано во внешней стороне дома на расстоянии не меньше 2 м от его фундамента. Тот же выход, через который будет уходить загрязненный воздух, делается на крыше. Дымоходную трубу, в которой сходятся все вентиляционные каналы, нужно вывести не менее чем на 50 см над уровнем кровли.

Особое внимание нужно уделить. В этом помещении систему вентиляции делаем с обязательным обустройством встроенного вентиляционного канала. В него воздух будет входить через специальное отверстие-отдушину

В него воздух будет входить через специальное отверстие-отдушину.

В случае правильного проектирования, расчета и монтажа вентиляции в частном доме основная масса воздуха будет поступать из всех помещений в кухню и уже там выводиться наружу

Поэтому кухонным воздуховодам обычно уделяется особое внимание

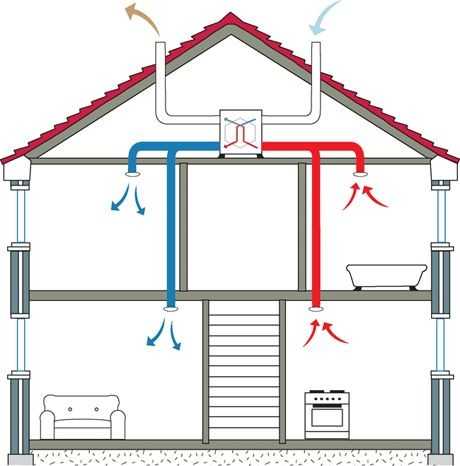

Рисунок 2. Приточно-вытяжная вентиляция в доме.

Одним из важнейших этапов расчета является определение площади сечения вентиляционного канала. Он должен быть таким, чтобы все отходы своевременно выводились на улицу. После завершения всех расчетов выполняется встраивание одного либо нескольких каналов внутрь стен. Со стороны кухни делаются входные отверстия, со стороны улицы – выходные.

В качестве вентиляционных каналов используются изделия из нержавейки. Поверхность канала обязательно должна быть гладкой, чтобы на ней оседало меньше сажи, жира и прочих отходов. Для защиты отверстий от грязи и различных сторонних предметов на них надеваются специальные решетки. В холодное время рядом с приточным отверстием нужно установить воздухонагреватель.

В частном доме можно сделать естественную и принудительную вентиляцию. Изучите особенности обоих типов и подберите наиболее подходящий вариант.

Естественная вентиляция пола – как сделать самостоятельно?

Идеально, если продухи в деревянном доме закладываются непосредственно при заливке ленточного либо столбчатого фундамента жилой постройки. Здесь все просто. Вам требуется купить в строймагазине готовые формы для продухов либо сделать их своими руками из обрезков металлических труб.

Закладка естественной вентиляции осуществляется от поверхности земли примерно на высоте 0,5 м. Если обустраивать продухи ниже, есть вероятность, что их заметет снегом либо зальет водой во время паводков. Диаметр закладываемых вентотверстий берется около 11 см. Располагают продухи через каждые 250–300 см.

Закладка естественной вентиляции деревянного дома

Лучше сделать все правильно и наслаждаться идеальным микроклиматом в своем жилище, чем постоянно страдать от некачественно выполненной вентиляции пола. Важный момент! Самый последний продух на стене должен находиться от угла фундамента дома на расстоянии более 100 см. Если не обращать внимания на эту рекомендацию и расположить отверстие ближе, в подполье обязательно сформируются невентилируемые зоны. Продухи можно сделать и в уже эксплуатируемом доме. Задача будет трудоемкой, но совсем не сложной. Вам потребуются трубные изделия для воздуховодов, а также хомуты и дефлекторы для их фиксации.

Запаситесь и инструментом, который необходим для пробивания вентиляционных отверстий в фундаменте строения, куда вы будете устанавливать трубы. После пробивки продухов ставьте трубы и закрепляйте их

Важно! Приточная и вытяжная трубы всегда размещаются в противоположных концах подполья. Один из концов приточного рукава при этом располагают от земли на высоте 0,5 м, а второй – на 50 см от пола

Вытяжку же нужно установить так, чтобы она возвышалась над крышей дома на 0,5–0,6 м.

Типовые схемы вентиляции

Наиболее распространены такие способы воздухообмена в цокольном пространстве дома.

Система вентиляции подпольного пространства в частном доме

В этом случае вы хотите получить модель с непрерывным дренажным насосом, который вы можете подключить к дренажной системе, поэтому вам не понадобится контролировать резервуар для сбора воды. В противном случае, если ваша проблема более временная, то портативный блок без насоса будет работать нормально; он будет легче маневрировать и не требует установки. Используйте его до тех пор, пока влажность не достигнет здорового уровня — просто будьте осторожны, чтобы опорожнить резервуар для сбора воды периодически.

  • Вентиляция в полу деревянного дома выполняется во время строительных работ. В балочном перекрытии высверливаются отверстия для передвижения воздушного потока внутри пола. Следует учесть снижение максимальной нагрузки перекрытия при таком способе.
  • Вентоверстия располагаются по всей границе покрытия у самых стен. Маскируются плинтусами с «дышащими» ячейками. За счет конвекции происходит движение воздуха. Схема хороша тем, что работает круглый год. Вентилирование происходит даже в случае использования паронепроницаемых материалов, ярким представителем которых считается линолеум.

Для деревянных срубов характерно три вида основания:

  1. Ленточное. Остов располагается под несущими конструкциями и межкомнатными стенами. На этапе строительства цоколя в его «тело» интегрируют вентканалы.
  2. Столбчатое. Возводится цокольный пояс и балочный или монолитный ростверк. При сплошном соединении оголовков соседних свай, которые расположены под стенами дома, используются отверстия на приток и удаление потоков по всему периметру чернового пола. Они закрываются планками, маскирующими щель между стеной и полом, и решетками.
  3. Плиточное. Фундамент – сплошная плита. Внутренне пространство под полом продувается сквозь вентотверстия и решетки в плинтусах.

Чтобы система работала, нужно освободить пространство перед каналами от сорняков со стороны двора и загромождающих вещей изнутри дома. Навешивание сетки на отверстия для вентиляции предотвратит попадание в них мелких грызунов. Альтернативой продухам могут быть небольшие окошки. Их очевидное преимущество в том, что кроме вентиляции помещения происходит его инсоляция.

Один из моих ребят наткнулся на пространство для сканирования, недавно осмотрев дом. Это прекрасный пример того, что не делать, когда вы строите расширение. Оригинальное бунгало прочное, с фундаментом блока и полным подвалом. Много лет назад было добавлено небольшое дополнение, у которого под ним было ползание с грязным полом. Подрядчик не ощущал необходимости заливать бетонную пол на пространство для обхода. Это не редкость, но это не очень хорошая идея. Добавление одного из оригинальных подвальных окон.

Окно по-прежнему открывается на грязь — красивый вид. Он обеспечивает доступ в пространство сканирования. Окно не изолировано и не закрыто. Кроме того, комната, расположенная над областью сканирования, всегда холодная или горячая, в зависимости от сезона. Вы можете видеть, когда вы просматриваете окно, что под полом очень мало изоляции. Внешние стены пространства для ползания изолированы твердой пеной — хорошая идея, но поскольку есть отверстие, чтобы помочь циркулировать воздух в пространстве для ползания, воздух всегда будет холодным зимой.

Проведение любых видов ремонта нужно выполнять с учетом возможного нарушения вентилирования воздуха под полом, особенно, если это касается деревянных полов на лагах.

Очень часто пол в частном доме имеет жесткое крепление в стенах, но предпочтительней все-таки делать «плавающий» пол, то есть пол, имеющий собственный независимый фундамент, который устраивают из столбиков или небольших стенок. Это делают для того, чтобы устроить вентиляцию пространства под полом.

Виды вентиляции

Небольшое разнообразие конструкций фундаментов для строительства деревянных домов и связанные с ними способы устройства деревянных полов, ограничивают выбор вентиляции для подпольного пространства двумя вариантами:

  • вентилирование за счет естественной конвекции;
  • вентиляция с использованием технических средств (принудительная).

При использование первого способа, проветривание подпола обеспечивается свободным перемещением воздушных масс между отверстиями в цоколе. Такое решение не вызывает трудностей в реализации. Каждый продух следует обустраивать в противоположных стенах фундамента. Чтобы вентиляция деревянного пола была эффективной, количество, размеры и расположение продухов должны отвечать определенным требованиям, а некоторые параметры потребуют расчета.

С точки зрения технической реализации она подразделяется на:

  • вытяжную – приток воздуха естественный (через продухи), а вытяжка – принудительная;
  • смешанную (приточно-вытяжную) – и приток, и вытяжка осуществляются вентиляторами.

В большинстве случаев естественная вентиляция обеспечивает эффективное проветривание и устанавливать принудительную нет необходимости. Другие факторы, сдерживающие широкое применение таких систем – их высокая стоимость, необходимость обслуживания, избыточный уровень шума при работе.

Организация воздухообмена в строящемся здании

Вентиляция пола в частном доме с ленточным основанием формируется во время заливки фундамента. Это можно сделать, заложив в цоколь асбоцементные трубы.

  • Болгаркой с кругом по камню труба режется на небольшие, длиной, равной толщине цоколя, цилиндрические фрагменты.
  • Металлические детали закладываются в грунт в глубину на 0,15м (не менее) и, возвышаясь над ним, на 0,5м. Такая глубина необходима, чтобы снежный наст не доставал до вентотверстий, талая вода не заливала их. При этом центральная точка воздуховода должна быть на высоте, примерно, 0,3 м от земли.
  • Вентканалы монтируются напротив друг друга на разных стенах с подветренной стороны и с противоположной ей.
  • Сечение установленных обечаек может быть прямоугольным или круглым (0,15м).

Если, к примеру, нужно обустроить вентиляцию в доме площадью 6х6 м.кв., то понадобится не менее 8 отверстий, расположенных с шагом 2м. Начало установки – угол дома. Чтобы все зоны хорошо продувались, от угла до ближайшего отверстия выдерживается расстояние не более 0,9м. При больших площадях закрытых декоративными решетками воздушных отверстий должно быть не мене 3 штук с каждой стороны.

Удалите мусор, мусор и влажные материалы. Это необходимо для упрощения процесса высыхания. Теперь, когда пространство становится ясным, удалите любую стоячую воду. В зависимости от того, сколько воды у вас есть, вам может понадобиться использовать отстойник для подбора воды.

Если присутствует какая-либо пресс-форма, очень важно, чтобы вы очистили ее до того, как начнете использовать любое оборудование воздушного потока, например, осушитель. Это просто распространит форму, а также загрязнит оборудование

Агентство по охране окружающей среды Соединенных Штатов представляет собой краткое руководство по производству плесени, влаги и вашего дома. Он содержит некоторые основные сведения о плесени, руководства по очистке, а также советы по профилактике и контролю. Поскольку плесень может нанести вред вашему здоровью, лучше всего проинформировать себя о надлежащих процедурах ее очистки.

Как не допустить повторное образование плесени

Если плесень имела место быть, то ничто не помешает ей появится вновь. Нужно создать ей условия, при которых ей будет некомфортно размножаться и жить в Вашем доме и подвале.

  • Прежде всего это обеспечить хорошую и постоянную вентиляцию помещения.
  • Стены не должны быть заставлены мебелью или завалены хламом. Воздух должен хорошо циркулировать в помещении.
  • Проверить не попадает ли в подпол дождевая вода, нет ли следов грунтовых вод.
  • Если Вы заметили, что у соседей живет плесень и постройки находятся достаточно близко к Вашему дому, то профилактическую обработку антисептиком от плесени можно проводить дважды в год.

Споры плесени находятся в воздухе постоянно, и мы с ними живем в дружном соседстве, а вот другое дело дадим ли мы плесени ворваться в наше пространство. Тут главное помнить, что все в наших руках, правила недопущения плесени весьма просты!

Расположение и размеры каналов вентиляции

Минимальный размер стороны канала естественной вентиляции — 10 см., а минимальная площадь сечения — 0,016 м2., что примерно соответствует диаметру стандартной трубы вентканала — 150 мм.

Канал минимального размера обеспечит вытяжку воздуха в объеме 30 м3/час при длине вертикальной трубы более 3 м. Для повышения производительности вытяжки увеличивают площадь сечения канала или длину канала. Каналы длиной менее 2 м. не обеспечивают необходимой интенсивности естественной вентиляции.

На практике длина канала вентиляции на этаже обычно задается конструктивными соображениями — числом и высотой выше расположенных верхних этажей, высотой чердака, длиной трубы над крышей. На этаже длина всех каналов должна быть одинаковой. Делается это для того, чтобы сила тяги в каждом канале на этаже была примерно одной и той же.

Размеры сечения каналов на этаже то же часто делают одинаковыми, но уже из конструктивных соображений — так удобнее. Производительность канала вентиляции в том или ином помещении этажа настраивают, выбирая размер вентиляционной решетки.

Каналы вентиляции из помещений дома на разных этажах размещают рядом, объединяя их в блок каналов вентиляции.

Из конструктивных соображений, несколько вентиляционных каналов из помещений одного этажа стараются проложить рядом, в одном месте — создают блок каналов вентиляции.

Примеры рационального объединения вытяжных вентиляционных каналов на этаже в один блок (стояк).

Блок каналов вентиляции в каменных домах обычно размещают внутри несущей внутренней стены дома или пристраивают к стене.

Блок выкладывают из кладочных материалов, например, кирпича. В кладке из кирпича удобно делать каналы сечением, кратным размерам кирпича с учетом толщины швов — 140х140 мм. (1/2 х 1/2 кирпича, 196 см2) или 140х270 мм. (1/2 х 1 кирпич, 378 см2)

Блок керамзитобетонный вентиляционный двухканальный 390х190х188 мм. Проходное сечение одного  канала 168 см2Бетонные блоки для кладки каналов вентиляции в частном доме. Высота блока 33 см., ширина 25 см., толщина стенки 4 см. Проходное сечение одного канала 12х17 см. (204 см2)

Выпускают пустотелые бетонные блоки, специально предназначенные для кладки вентиляционных каналов.

Блок каналов вентиляции из кладочных материалов обязательно должен иметь опору на фундамент или на железобетонное перекрытие.

В иных случаях, например, в деревянных или каркасных домах, блок каналов вентиляции собирают из пластмассовых или стальных оцинкованных труб.  Блок из труб закрывают коробом.

Как несколько каналов объединить в один канал

В частном доме число каналов невелико, поэтому объединять потоки воздуха из нескольких каналов (помещений или этажей) в один, как это часто делают в многоквартирных домах, нет необходимости. Каждый канал естественной вентиляции в частном доме должен начинаться в помещении и заканчиваться в оголовке на крыше. Любое объединение двух и более каналов ухудшает работу вентиляции.

В некоторых случаях все же возникает необходимость несколько каналов совместить, объединить в один общий канал естественной вентиляции.

Читайте: Как несколько каналов объединить в один общий канал вентиляции

Производительность канала вентиляции

Производительность одиночного канала вытяжной вентиляции сечением 12х17 см.(204 см2) из бетонных блоков в зависимости от высоты канала и температуры в помещении:

Производительность каналов естественной вентиляции сечением 12 х 17 см. (204 см2) в зависимости от высоты канала и температуры в помещении (при температуре наружного воздуха 12 оС)

Чтобы определить производительность для промежуточных значений высоты канала, постройте график зависимости по осям: высота канала и производительность.

Подобные таблицы можно найти для каналов вентиляции, которые сделаны из других материалов.

Впрочем, для каналов вентиляции такого же сечения (204 см2), но выполненных из других материалов,  производительность будет отличаться от указанной в таблице незначительно.

Для канала другого сечения величину производительности из таблицы допустимо пропорционально увеличить или уменьшить.

Для увеличения производительности канала вентиляции одной и той же высоты необходимо пропорционально увеличивать площадь сечения канала. Для этого, например, выбирают бетонный блок с отверстием большего размера, или используют для вентиляции одного помещения два или три канала указанного выше размера.

Почему необходима вентиляция под полом?

Особенностью возведения деревянных домов на различных типах фундаментов является наличие под полом первого этажа замкнутого пространства, которое ограничено снизу открытым слоем почвы, по бокам – цоколем, а сверху – несущими конструкциями и досками пола.

Сочетание таких факторов, как естественная влажность почвы, сезонные и суточные перепады температур, замкнутое пространство, создает благоприятную среду для развития бактериальной микрофлоры, грибков и других микроорганизмов. Их воздействие на древесину приводит к появлению плесени, гнили, грибковым поражениям, которые опасны для здоровья человека.

Избавиться от сырости и ее спутников – гнили, грибка и плесени, можно лишь устранив причины их появления: влажность почвы, перепады температур и замкнутость пространства под полом. И если с первыми двумя справиться достаточно сложно, то для устранения третьей достаточно проделать ряд отверстий, чтобы замкнутое пространство перестало быть замкнутым.

Интересно, что такое решение помогает не только уйти от замкнутости подпола, но и приводит к выравниванию температур и, как следствие, к прекращению образования конденсата. Называется это решение – вентиляция.

Правильнее всего – обустроить вентиляционные отверстия (продухи) на этапе закладки фундамента – достаточно перед заливкой установить необходимое количество отрезков асбоцементной или пластиковой трубы внутри опалубки. После схватывания бетона, пластиковую трубу можно вынуть, а асбоцементную оставить в цоколе.

Если по каким-то причинам данные действия не были сделаны – ничего страшного. В таком случае придется приложить больше усилий для организации вентиляции. С этой задачей прекрасно справится мощный перфоратор со специальной насадкой.

Вентиляционные отверстия, проделанные в противоположных стенах дома, обеспечат непрерывную циркуляцию воздуха, предотвратят образование конденсата и сохранят деревянный пол в отличном состоянии на долгие годы.

Для чего нужно проветривание

Вентиляция деревянного пола в частном доме обязательно должна быть организована по многим веским причинам. Если строение возведено без устройства проветривания подпольного объема, необходимо это исправить путем самостоятельного монтажа вентиляционных отверстий, каналов (зависит от структурных, эксплуатационных особенностей дома).

Главная причина, побуждающая ответственно отнестись к вопросу о вентилировании подпольного пространства – сырость. Она обязательно присутствует в той или иной степени под полом каждого частного дома, какой бы сухой почва не казалась.

Испарения влаги от земли поднимаются вверх, оседают на несущих, деревянных, бетонных конструкциях, медленно, но постоянно нанося ущерб подпольным конструкциям. Бетонные элементы с течением времени разрушаются, металлические – постепенно корродируют.

Деревянные перемычки, конструкции под воздействием влаги гниют, разрушаются. Кроме того, во время распада гниющая древесина представляет собой среду размножения плесени, грибка. Невидимые споры проникают наверх, внутрь комнат дома, оказывая угнетающее воздействие на микроклимат помещений.

Постепенно, со временем частная постройка будет разрушаться в своем основании, исправить это после определенного критического уровня не представляется возможным. Прогревание дома изнутри не влияет на осушение подпольного пространства, так как современные гидро- и теплоизоляционные напольные материалы качественно справляются со своей функцией.

Работы по вентиляции в уже построенном доме – что нужно учесть?

Главной сложностью работы с вентиляционными каналами или трубами будет их относительно большой диаметр. Проделать отверстие во внешних и внутренних стенах или в перекрытии диаметром 150мм, например, очень непросто. Особенно, если мы имеем дело с железобетоном или бетоном. В таком случае в уже построенном и отделанном доме прокладывать забытую строителями вентиляцию не стоит, так как пыль при прорезании отверстий практически уничтожит отделку.

  • То же можно сказать про кирпичные стены. Возможно использовать алмазное сверление. Оно проводится при водяном охлаждении и без пыли. Оно тогда встанет вопрос о сборе воды в готовых комнатах. Опять же защитить отделку будет очень сложно. Это еще при том, что сделать отверстия с как можно наименьшей потерей пространства не получится из-за габаритов установок для алмазного сверления.
  • Проще дело обстоит с деревянными и каркасными домами. В таком доме вырезать отверстия для воздуховодов проще, и пыли будет значительно меньше. Фасадные отверстия также не составят труда. Крепление к дереву крепежа воздуховодов будет несложным.

  • Прокладываем воздуховоды до чердачного помещения, если оно есть. Там их нужно объединить и, установив на кровле вентиляционные выходы, довести их до таких выходов. Следуйте четкой инструкции по герметичной установке вентиляционных кровельных проходов, чтобы не нарушить ее гидроизоляционные свойства. Расчет количества выходов и возможности объединения вентиляционных каналов вам должен сделать специалист.
  • Для регулировки выброса из помещений лучше установить регулируемые вентиляционные решетки. Из-за того, что тяга в вентканалах зависит от температуры наружного воздуха, то регуляция решетками выброса может понадобиться при низких температурах, когда холодный воздух начнет поступать внутрь. Также и при высоких внешних температурах, чтобы сократить выброс комфортного внутреннего воздуха, решетки нужно будет прикрыть. Это же касается и переточных каналов внешних стен. Их регулировка должна осуществляться в зависимости от погодных условий.

Виды организации воздухообмена подпола дома

Из вышеизложенного можно сделать вывод: из-за описанных особенностей воздухообмен в подвале деревянного дома нуждается в соответствующей корректировке.

Кроме того, нелишней будет вентиляция пола в частном доме. Для этого конструкция пола, как правило, выбирается плавающая.

Более дорогой, но и более эффективной является принудительная вентиляция. Ее отличительной чертой можно считать использование специальных электроприборов для усиления скорости тока воздуха в подвале.

Обычно принудительная вентиляционная система работает в комплексе с естественной вентиляцией.

Выбор схемы вентиляции осуществляется на стадии проектирования деревянного дома. Ее установка и монтаж должны проводиться одновременно с его возведением.

Это существенно уменьшает трудозатраты, потому что во время строительства можно сразу же заложить трубы для необходимого количества приточных и выпускных каналов.

Потом, после окончания закладки, сверлить отверстия большого диаметра в бетонном фундаменте — задача крайне неблагодарная.

Особенности естественной циркуляции воздуха

После того как на стадии проектирования выбрана будущая схема вентиляции подпола деревянного дома, можно приступать к реализации проектного решения. В любом случае необходимо сделать закладные для естественной вентиляции.

Они представляют собой обрезки, как правило, пластиковых канализационных труб с сечением диаметром от 120 мм или могут иметь квадратную форму. Длина этих элементов равна толщине стенок фундамента.

Деревянные дома строятся чаще всего:

  • на ленточном фундаменте: стенки его расположены под всеми стенами дома. Во время заливки в тело фундамента вставляются элементы, о которых говорилось выше, для организации воздухопропускных продухов в фундаменте;
  • на столбчатом фундаменте: сваи или столбы, например, из кирпича, соединяются между собой по периметру дома. Черновой пол таким же образом опирается на отдельные столбы. При этом оставляются щели между черновым и чистовым полом и между полом и стенами, которые служат для естественной вентиляции. Во внешнем цокольном поясе делаются закладные для приточных каналов;
  • на сплошной бетонной плите: в этом случае вентиляционные каналы для подпола устраиваются в плинтусах стеновых конструкций.

Собственно говоря, каналы, которые служат для пропуска воздуха, и составляют главную часть системы естественной вентиляции подпольного пространства. Из представленного выше материала становится понятно, как сделать вентиляцию подвала.

Работу можно провести своими силами. Проще всего это делать на стадии заливки фундамента и строительства.

Система принудительного воздухообмена

Бывает, что мощности естественной вентиляции недостаточно для качественного удаления избыточной влаги из подпола. Это чаще всего характерно для домов, в которых имеются большие подвальные помещения.

И тут уже никак не обойтись без монтажа принудительной вентиляции.

Для ее правильной работы необходимо наличие приточных вентиляционных каналов, которые расположены в теле фундамента или цоколе. Помимо этого, для отвода воздуха из подпола должны быть смонтированы выпускные вертикальные каналы.

Они делаются также из пластиковых труб или коробов и должны выходить наружу через крышу. Такая система каналов усилит естественный ток воздуха за счет разницы температур на улице и в подвале. Вытяжка отработанного воздуха будет происходить постоянно.

Усилить вывод отработанного воздуха из подпола можно при помощи вентиляторов, которые устанавливаются в приточных каналах или в выпускных коллекторах. Использование таких приборов и делает систему вентиляции принудительной.

Остается добавить, что существует много разновидностей принудительной вентиляции. Но эти системы редко применяются в небольших частных домах из-за дороговизны. Чаще всего в этом случае с работой вполне справляется пара вентиляторов в подвале.
