Байпас в системе отопления

Варианты использования байпаса

Регулировка температуры в радиаторе

В современных системах отопления процесс регулировки теплоносителя, как правило, осуществляется в автоматическом режиме с использованием приборов теплорегуляции. Альтернативой дорогим устройствам может стать обычный байпас, который позволит регулировать температуру нагрева батареи вручную.

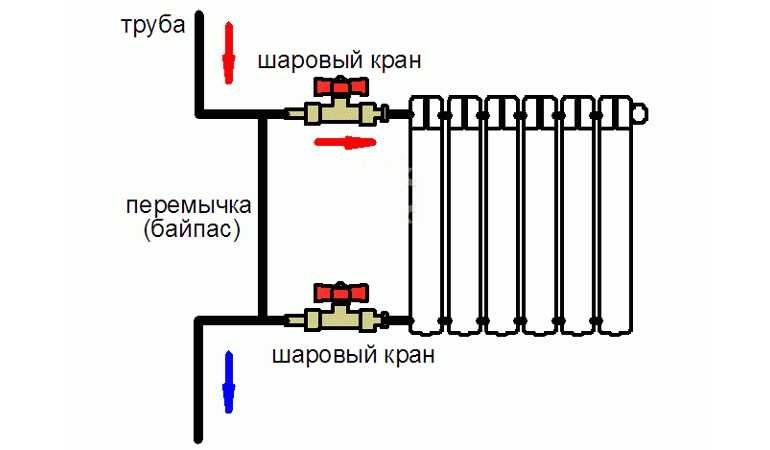

Байпас на радиаторе отопления предназначен для возврата излишка теплоносителя обратно в стояк. Процесс регулировки происходит в механическом режиме, посредством открытия или закрытия запорно-регулирующей арматуры.

Иными словами, часть теплоносителя транспортируется в обход запорной и регулирующей арматуры, т.е. напрямую в обратную подводку.

Произвести ремонтные работы на батарее, когда система обогрева находится в рабочем состоянии, без обводного трубопровода невозможно. Также наличие этого элементарного устройства упрощает процесс наполнения или слива системы.

Работа системы без электроснабжения

Современное отопление с использованием циркуляционного насоса подразумевает обязательный монтаж байпаса. Данная отопительная система энергозависима, и в случае отсутствия электроснабжения просто прекращает свою работу.

Наличие байпаса решит проблему, поскольку позволит сменить принудительный режим циркуляции теплоносителя на естественный.

Для этого домовладелец перекрывает кран подачи воды на циркуляционный насос и открывает кран на центральном трубопроводе. Данные манипуляции могут быть произведены автоматически, в случае приобретения байпаса с клапаном.

Монтаж оборудования на обводном трубопроводе осуществляется в следующей последовательности:

• фильтрующий элемент;
• обратный клапан;
• циркуляционный насос.

Усовершенствование однотрубной системы

Однотрубная система морально устарела, но по-прежнему встречается в постройках прошлого века. Эта схема обогрева плохо держит температурный режим, постоянно находясь в крайних значениях (слишком холодно/слишком жарко).

Установка байпаса в системе однотрубного отопления позволит решить проблему терморегуляции в помещении

При монтаже данного элемента важно соблюсти следующие требования:

• перемычку располагают максимально близко к радиатору, удаляя от вертикального трубопровода;
• батарея и байпас должны быть разделены запорным вентилем или терморегулятором.

Нерегулируемый циркулярный насос

Устройство нерегулируемых циркулярных насосов собой представляет обычную трубу, которая не имеет какого-нибудь оборудования. Труба регулярно будет в открытом состоянии, и жидкость по ней передвигается произвольно, другими словами, возможность оказывать влияние на интенсивность тока воды отсутствует. Нерегулируемые обводные трубы очень часто применяются для подсоединения устройств для обогрева помещения.

Проектируя систему отопления, необходимо обязательно иметь в виду тот момент, что вода всегда двигается первоочередно по тем участкам, где величина сопротивления в плане гидравлики минимальна. В случае с циркулярным насосом это значит, что диаметр внутри его вертикального участка обязан быть меньше внутреннего сечения магистрального трубопровода. Если такое требование не будет соблюдаться, то тепловой носитель просто будет тяготеть к циркулярному насосу.

Во время проектирования горизонтальной конструкции разводки теплоснабжения работают иные правила, которые необходимо брать во внимание прежде чем сделать циркулярный насос в систему обогрева. Разогретый тепловой носитель имеет очень низкий удельный вес и всегда пытается перемещаться вверх. Чтобы система могла работать хорошо если это учесть правила, диаметр части которая находится снизу циркуляционного насоса должен быть одинаковым с диаметром магистрали, а сечение отрезка трубы, ведущего к теплообменнику, должно быть меньше

Чтобы система могла работать хорошо если это учесть правила, диаметр части которая находится снизу циркуляционного насоса должен быть одинаковым с диаметром магистрали, а сечение отрезка трубы, ведущего к теплообменнику, должно быть меньше.

Сборка обходного узла при установке радиатора

Собственно сам байпас при монтаже батарей может изготавливаться, к примеру, с использованием:

• отрезка полипропиленовой трубы;
• двух кранов и тройников;
• двух муфт;
• двух коротких труб-отводов.

Длину отрезка трубы для обходного узла, конечно же, следует подбирать с учетом расстояния между выходами подключаемого отопительного оборудования.

Производится сборка байпаса в следующем порядке:

• краны прикручиваются к муфтам;
• к муфтам с другой стороны посредством утюга привариваются отводы;
• к каждому отводу приваривается по тройнику;
• к горизонтальным выходам тройников приваривается основная труба байпаса.

Обходные узлы из труб другой разновидности собираются примерно по той же схеме с использованием резьбовых соединений и льняной нити или же сварки.

При врезке радиатора к крайним выходам тройников байпаса в последующем подключается отводящие и подводящие трубы стояка либо нижней магистрали. Батарея включается в систему через краны.

Схема установки перемычки в систему

Правильным вариантом установки перемычки в систему считается монтаж байпаса в обязательной связке с запорными кранами на входе и выходе теплоносителя из батареи. Практика показывает, что вполне резонно, кроме кранов после байпаса устанавливать регулятор температуры. Но здесь нужно сделать акцент на то, что такой регулятор разумно устанавливать в новых системах, в которых нет необходимости вызывать специалистов для очистки батарей, а сам отопительный сезон проходит без осложнений и аварий.

Другое дело, когда батареи греют слабо, котельная не справляется с подачей теплоносителя. В таких случаях появляется соблазн установить кран на байпас, сделав его регулируемым, и просто перекрыв перемычку, направить весь поток в батарею, сделав ее на 2-3 градуса горячее. Для опытного теплотехника сделать это обычно не представляется делом большого труда – летом обычно отключается стояк, спускается вода и врезается кран. Но с этого момента, необходимо помнить, что уже при включении подачи тепла в квартирах на нижних этажах разница в температуре будет ощущаться намного острее. В этом случае необходимо быть готовым к тому, что при первом обходе коммунальщики обнаружат врезку крана и потребуют убрать его. Официальной причиной такого требования будет нарушение теплового баланса здания, даже если и до этого котельная работала плохо, а батареи были чуть теплыми. Но закон будет на стороне коммунальщиков, так что такое усовершенствование придется не только демонтировать, но и, скорее всего, заплатить за восстановление системы здания.

Как видно, правильная установка байпаса в системе многоквартирного дома дело весьма хлопотное. Конечно, если есть опыт работы с газосварочным оборудованием и знание расположения запорной арматуры отопления во всем доме, то перекрыть стояк и установить батарею может быть делом обыденным, но даже в этом случае, рекомендуется обратиться к профессионалам, отвечающим за систему отопления дома.

Где еще применяется байпас в отоплении

Ответ на вопрос, для чего байпас в системе отопления, не может быть полным без рассмотрения других вариантов его размещения. Многие сталкиваются с подобным устройством ежедневно, пользуясь полотенцесушителем, включенным параллельно центральному стояку. Другие сферы использования патрубка-байпаса мы рассмотрим ниже.

Рис. 11 Полотенцесушитель – варианты подключения

При наличии большого количества теплых водяных полов в частном доме их подключение осуществляют по коллекторной схеме – это обеспечивает одинаковый напор и температуру воды в каждом контуре.

В отличие от внутридомовой системы отопления, нагрев теплоносителя теплого пола не должна превышать 45 градусов – это связано с удобством пользования полами (слишком горячая поверхность напольного покрытия непрактична и вредна для здоровья) и предельными температурными характеристиками теплоносящих труб.

Дело в том, что полиэтилен повышенной термостойкости PE-RT, являющийся отличным вариантом при использовании в качестве трубопровода для теплого пола, обладает предельным температурным порогом в +70 С., поэтому на него не должна подаваться жидкость с более высокими температурными значениями.

Рис. 12  Многоконтурная коллекторная схема обогрева коттеджа

Байпас, связывающий линию подачи, расположенную внизу коллекторной группы (определяется по наличию расходомеров) и верхнюю обратную линию (на ее коллекторе расположены регулировочные клапаны со съемными колпаками для прикручивания сервоприводов) подает остывшую воду из обратки на прямой коллекторный вход. Таким образом, через смесительный узел в виде тройника достигается снижение общей температуры входящей жидкости за счет подмешивания к ней холодного водного потока.

В продаже имеются готовые коллекторные смесительные узлы, в которые установлены циркуляционный электронасос, балансировочные клапаны на каждую ветвь, водомеры, терморегулятор, воздухоотводы, некоторые модели оснащены приборами контроля давления. Многие модификации не имеют встроенного байпаса, который обычно не устанавливают в двухтрубные системы и считают в них лишней деталью. Но некоторые модели имеют данный элемент, еще одна роль которого – компенсация избыточного давления в трубопроводе теплых полов, при повышении которого часть потока поступает в обратную  линию, если ее коллектор расположен ниже прямого. Одновременно элемент снижает последствия гидравлических ударов, возникающих при включении и отключении циркулярного электронасоса в линии теплых полов.

Рис. 13 Коллекторный  узел с перемыкающей трубкой

Советы и рекомендации

Если вы собираетесь установить байпас в центральном отоплении, то необходимо уведомить представителей ЖКХ об этом (в письменном виде). Они должны согласовать временное отключение отопления с котельной.
Каждая установка газового оборудования в квартире либо частном доме сопровождается заказом хозяина проекта у государственного или частного проектировщика. Советуем проверить все указанные в бумагах узлы, дабы после принятия вами проекта не было недоразумений ввиду отсутствия на схеме чего-либо, но присутствия этой части в готовом изделии.
В случае установки электрического котла, мощностью до 5 кВт, заказ проекта не нужен

Но монтаж системы необходимо производить с приглашённым специалистом, во избежание критичных ошибок.
Покупая котёл, обращайте внимание на сертификаты качества и безопасности. Это сохранит вас и окружающих от неожиданных поломок и аварий.
Когда сборка трубопровода производится с помощью спайных ПВХ труб, нужно следить за усилием нажатия в момент спайки стыков. Чрезмерное давление на разогретые концы спайки приведёт к закупориванию проходной силы теплообменника.

Чрезмерное давление на разогретые концы спайки приведёт к закупориванию проходной силы теплообменника.

Каких видов бывают байпасы

Теплотехника предлагает три вида перемычек, устанавливаемых в однотрубных системах отопления. Каждый из видов применяется в зависимости от назначения системы и оснащенности дополнительным оборудованием. Так, различают следующие виды перемычек:

• Простые нерегулируемые;
• Перемычки с ручным регулированием;
• Байпасы с автоматическим регулированием потока.

Первый тип представляет собой простой отрезок трубы, подключенный перед батареей к подающей и отводящей трубам отопления. Это самый простой и одновременно надежный вид байпаса.

Перемычка с ручным регулированием потока представляет собой отрезок трубы с установленным посередине краном-регулятором. Установка такого приспособления в системах отопления многоэтажных домов до сих пор остается спорной. Дело в том, что регулировка потока теплоносителя осуществляется вручную, поворотом крана на определенное количество делений, вплоть до полного перекрытия потока. В обычном состоянии это позволяет направить весь поток теплоносителя через батарею, но в случае аварийной ситуации можно забыть открыть кран и стояк останется в лучшем случае просто без тепла, в худшем случае придется чинить весь стояк и менять разорвавшиеся батареи на всех этажах здания.

Автоматический байпас представляет собой устройство инжекторного или клапанного типа, устанавливаемое в автономных системах отопления. Суть этого устройства заключается в следующем – для увеличения скорости потока теплоносителя в системах с естественной циркуляцией теплоносителя часто применяется нагнетающий насос. Это устройство обычно устанавливается на отрезке теплого пола. При отключении электричества теплоноситель движется в обход крыльчатки насоса, через перемычку, обеспечивая, таким образом, работоспособность системы. Большим минусом автоматического байпаса выступает его зависимость от качества теплоносителя. Вода в системе должна быть максимально чистой, не содержать известковых отложений, примесей и окалины. Именно поэтому при установке автоматического байпаса применяются дополнительные сетчатые фильтры.

Общие сведения об устройстве

Нашим читателям, которые любят все мастерить своими руками, узнать подробнее о нем будет крайне полезно

Постараемся избегать сложных технических терминов, чтобы особенности этого важного конструкционного элемента были понятны большинству

Байпасом называют перемычку между подачей и обраткой, изготовленную в виде отрезка трубы. Обычно используют его для радиатора отопления, при ее этом диаметр должен быть меньше диаметра подачи на один размер. Чаще всего можно встретить трубы на 1/2″. Сегодня такое устройство стало несколько иным, хотя не забыты и его первоначальные возможности.

Современный байпас для отопления в сборе

Применение

Ниже рассмотрим основные варианты использования устройства:

Какие применяются байпасы для отопления и схема их подключения

Установку приборов на байпасе необходимо выполнять по направлению к теплоносителю, соблюдая следующую последовательность:

• фильтр – служит для задержки крупных и мелких частиц, которые могут появляться в открытой системе отопления, поступая в нее из водопровода. Цена детали низкая, зато оно выполняет очень нужную работу;
• обратный клапан – обеспечивает движение теплоносителя только в одном направлении. При его установке необходимо руководствоваться стрелкой на корпусе, которое указывает направление потока;
• циркуляционный насос – необходим для принудительного перекачивания теплоносителя по отопительной системе.

Байпас на отопление с запорными кранами

Рекомендуем элемент устанавливать горизонтально. Тогда в системе не будет скапливаться воздух, т.е. она не будет «завоздушиваться».

Использование в однотрубном отоплении

Такая система является морально устаревшей, однако она еще достаточно часто встречается в домах советской постройки. Иногда такое отопление работает на редкость эффективно, из-за чего зимой в квартирах становится невыносимо жарко.

Байпас в однотрубном отоплении частного дома

В подобной ситуации помочь может монтаж байпаса.

Процесс несложный, однако, при его проведении требуется соблюдать некоторые условия:

1. Байпас нужно размещать на максимальном расстоянии от вертикального участка трубы. Правильнее сказать, как можно ближе к радиатору отопления.
2. Обводная труба отопления может изготавливаться прямо на месте установки из собственно трубы, тройника, которые соединяются с помощью сварочных работ.

1. Установите между байпасом и входным отверстием батареи отопления терморегулятор или регулировочный вентиль. Это позволит вам контролировать температуру в доме».

Обводная труба и энергозатраты

Монтаж устройства позволит сократить расходы энергоносителя. При сравнении с работой отопительной системы, где установлен замыкающий участок и обычный проточный, в первом случае объем подаваемого в радиатор теплоносителя уменьшиться на треть. При этом теплоотдача отопительного прибора сократиться примерно на 10%.

Самостоятельная установка байпаса в системе отопления

Эти изменения на практике не будут выглядеть кардинальными, когда система действительно отличается переизбытком тепла. При правильном подборе типоразмера радиаторов обычно есть определенный запас эффективности, составляющий около 10-15%, полностью покрывающий уменьшение теплоотдачи.

Пошаговая инструкция по установке байпаса

Желательно, чтобы систему отопления, включая байпасы, монтировали специалисты, которые могут правильно все рассчитать, произвести монтаж, пусконаладочные работы и опрессовку в соответствии с правилами и нормами, предусмотренными в данной сфере строительства. Однако если вы считаете, что и сами сможете со всем справиться и уверены на 100% в своих сила, тогда следует ознакомиться с инструкцией по монтажу.

Самое главное на начальном этапе произвести грамотный расчет байпаса. Затем потребуется приобрести готовые конструкции или сделать их самостоятельно. Для тех, кто делает систему отопления впервые, лучше воспользоваться первым вариантом. Это позволит снизит вероятность ошибки практически до нуля, так как готовые детали уже рассчитаны на ту или иную трубу и вам не придется ломать голову. После того, как вы определитесь с типом оборудования и приобретете все необходимое, можно приступать к монтажу.

Самое главное нужно помнить, что байпас никогда не устанавливают на стояк. Он должен быть смещен ближе к радиатору отопления не менее, чем на 2/3 длины трубы. Делать байпас вплотную к батарее тоже не надо, так как это спровоцирует его перегрев и изменение параметров потока, что дестабилизирует всю систему.

Нельзя на бесклапанный байпас устанавливать вентиль или задвижку. При всем своем удобстве, такое решение нарушает правила пользования отоплением в многоквартирных домах, так как устанавливать на стояки дополнительные элементы, способные изменить или нарушить поток жидкости, запрещено. Ведь это сложная система, в которой даже малейшие изменения параметров способны нарушить ее работоспособность. Сужение диаметра байпаса относительно остального трубопровода должно быть рассчитано правильно, что позволит не бояться снижения обогревательной способности радиаторов.

Если ваша система отопления монтируется из полипропиленовых труб, то для монтажа следует использовать специальный паяльник. При врезке байпаса в действующую систему отопления, необходимо вырезать участки трубы с приборами, устанавливать на срезы тройники и посредством них собирать систему уже с обходной трубой меньшего диаметра. После завершения монтажа байпаса осуществляют подключение устройства, которое с помощью него обойдено и их совместную опрессовку. Создав в системе давление, которое в 1, 5 раза выше расчетного, нужно подождать некоторое время, наблюдая за трубопроводом. Если течей и отпотевания нигде не обнаружено, то произведенную работу можно считать успешной.

Если вы производите установку каких-то сложных смесительных узлов или фильтрующих элементов на водопроводе, то стоит воспользоваться теми инструкциями, которые предоставляет производитель этого оборудования

В любом случае, монтаж байпаса должен производиться с очень большой осторожностью, так как ошибка может привести к ухудшению работы системы и необходимости все переделывать

Важно, чтобы непосредственно возле установленного вами байпаса находились какие-либо опоры или крепления для труб. Если этого не будет, то нагретая труба может изогнуться, что кардинально испортит весь внешний вид

Очень большой диаметр обходной трубы обеспечит постоянный поток теплоносителя именно по ней, а не по батарее, что может вообще нарушить всю систему отопления. Ну и немаловажным фактором является эстетическая составляющая. Старайтесь монтировать трубы аккуратно и ровно, размещая все элементы под прямыми углами. Это обеспечит красивый и стройный внешний вид всей отопительной системы, и она сможет сочетаться с любым интерьером даже без особой маскировки.

В целом же сооружение байпаса своими руками вполне доступно большинству людей, необходимо лишь немного заранее почитать инструкции и позаботиться о порядке проведения работ. В качестве итога стоит отметить, что такой элементарный и незаметный элемент отопительной системы играет очень важную роль в правильном функционировании отопления всего дома. Если расчет, подбор и монтаж выполнить грамотно, воспользовавшись советами специалистов, то дальнейшее использование всего отопительного либо водопроводного оборудования будет таким же легким и непринужденным, как это и обязано быть. Реальная экономия при использовании закольцованных систем отопления может составлять около 10% от всех энергетических затрат на эти цели.

Что собой в принципе представляет любой байпас?

У неискушенного пользователя может сложиться первое впечатление, что за названием «байпас» кроется какое-то сложное по своему строению, монтажу и принципу работы устройство, в чем разодраться без соответствующей подготовки – просто невозможно. На самом деле – все намного проще. Наверняка каждый видел этот самый байпас воочию, просто не представлял, что это именно так называется.

Подсказка кроется уже в самом названии. Попробуйте ввести слово «bypass» в любой из онлайн-переводчиков, и сразу получите кучу вариантов, объединенных одним смыслом – «обход», «объезд», «обходной путь», «обтекать», «идти обходным путем» так далее.

Байпас – это всего лишь труба-перемычка, создающая возможность альтернативного направления перемещения жидкости

В сантехнической практике байпасом принято называть трубу-перемычку, врезанную в обход того или иного прибора. Она создает возможность альтернативного направления потока жидкости (обычной воды в водопроводных системах или теплоносителя в системах отопления). Байпас может работать в неуправляемом режиме, то есть быть открытым постоянно, иметь клапанные или другие устройства, автоматически переключающие поток жидкости по мере необходимости, либо управляться вручную, посредством установленных на него кранов или вентилей.

В системах отопления байпасы могут устанавливаться на различных участках. Чаще всего – это обвязка радиаторов отопления. В автономных системах частных домов он находит традиционное применение в узле циркуляционного насоса. В сложных по структуре системах отопления коллекторного типа байпас становится составляющей деталью смесительного узла. И, наконец, применяется он и при обвязке твердотопливных котлов. Рассмотрим каждый из этих случаев подробнее.

Цены на байпасы для систем отопления

байпас для радиаторов отопления

Назначение байпаса в системе отопления

Для чего нужен байпас в системе отопления, и какие функции он должен выполнять? Его общее назначение – формирование параллельного потока в обход компонентов отопления (радиаторов, запорной арматуры, циркуляционных насосов). Он представляет собой магистраль, соединяющую условные входные выходные патрубки конкретного элемента системы.

Он может выполнять несколько функций. Например, байпас в системе отопления многоэтажного дома необходим для проведения ремонтных или профилактических работ. В особенности это касается замены радиаторов в отопительный период. С его помощью можно перенаправить поток теплоносителя в обход батареи.

Кроме этого параллельная транспортная магистраль выполняет следующие функции:

• Регулировка потока теплоносителя в радиатор. Установив соответствующий компонент (термоголовку) можно добиться автоматического уменьшения (увеличения) объема горячей воды в батарее;
• Модернизация схемы – еще одно назначение байпаса в системе отопления. В первую очередь это относится к однотрубным схемам, в которых без этого элемента невозможно изменять уровень потока воды в радиаторе;
• Создание универсального отопления. При отключении электричества лопасти циркуляционного насоса сделают практически невозможным гравитационное движение жидкости в трубах. Но для чего нужен байпас в системе отопления в этом случае? С его помощью создается обводной канал, в котором гидравлическое сопротивление не помешает естественной циркуляции воды.

На первый взгляд для установки дополнительного канала потребуется только патрубок правильной формы. Но без правильно подобранных компонентов он не будет функционировать должным образом. Для этого необходимо правильно рассчитать диаметр байпаса в системе отопления, установить запорную арматуру. С ее помощью можно перенаправлять поток жидкости в обход определенного компонента системы или исключить движение воды по байпасу.

Подключение насоса через байпас

Циркуляционный насос целесообразно подключать через байпас только в тех системах, которые изначально были предназначены для естественной циркуляции, т.е. в них должен быть разгонный коллектор, соблюдены уклоны труб и правильно подобраны их диаметры. Насос в таких системах предназначен не для обеспечения их работы, а для повышения эффективности.

Для систем, которые еще на этапе проектирования были рассчитаны на принудительную циркуляцию, байпас попросту неактуален. Такие системы работают только за счет насоса, поэтому при его отключении циркуляция теплоносителя попросту прекращается. Байпас в данном случае не сможет решить проблему.

При подключении насоса посредством обводной линии появляется возможность противотока в байпасе. Кроме того, формируется замкнутый циркуляционный контур между насосом и самим байпасом. Чтобы такая схема могла нормально функционировать, обходное устройство обязательно должно оборудоваться шаровым краном или обратным клапаном.

Подключение насоса через байпас

Циркуляционный насос целесообразно подключать через байпас только в тех системах, которые изначально были предназначены для естественной циркуляции, т.е. в них должен быть разгонный коллектор, соблюдены уклоны труб и правильно подобраны их диаметры. Насос в таких системах предназначен не для обеспечения их работы, а для повышения эффективности.

Для систем, которые еще на этапе проектирования были рассчитаны на принудительную циркуляцию, байпас попросту неактуален. Такие системы работают только за счет насоса, поэтому при его отключении циркуляция теплоносителя попросту прекращается. Байпас в данном случае не сможет решить проблему.

При подключении насоса посредством обводной линии появляется возможность противотока в байпасе. Кроме того, формируется замкнутый циркуляционный контур между насосом и самим байпасом. Чтобы такая схема могла нормально функционировать, обходное устройство обязательно должно оборудоваться шаровым краном или обратным клапаном.
