Анкерный болт по бетону: как пользоваться, как правильно установить в бетон

Анкерный болт по бетону: как пользоваться разными видами метизов и правильно их крепить – описания, схемы, фото и видео монтажа.

Полезные советы

В процессе работ по связыванию плит необходимо учитывать рекомендации, описанные ниже.

Плиты укладываются в одной плоскости. При укладке блоков оставлять место до внешнего края под обязательное утепление. Переходить к анкеровке по завершению укладки вех плит. Соединять панели следует методом сварки или связки торчащей из них арматуры, а также при помощи армопояса. (вариант для плит без проушин).

К анкеровке можно приступать сразу после монтажа всех деталей. Желательно перед началом работ подготовить план – схему. Анкер надо загнутьв петлю и зацепить петлю плиты. После максимальной натяжки анкера можно приваривать к петлям плиты. Далее все швы между плитами сразуследует заложит цементным раствором, чтобы избежать попадания мусора, воды и снега. Если вода всё-таки попала, придётся снизу плитпросверливать дыры и таким образом дать воде стечь.

Что может вызвать крепёжное разрушение:

  1. Вырывание болта — из прикреплённого материала.
  2. Срез болта—при увеличении разрешённой нагрузки.
  3. Полное разрушение изделия – в момент излома болта.
  4. Отрыв основания крепежа – полная непригодность анкера.
  5. Коррозия.

Как выполняется монтаж

Прежде всего, следует обратить внимание на то, что длина фундаментного болта (и, соответственно, глубина его заделки в материал) не должна превышать высоты самой фундаментной конструкции. Если пренебречь этим требованием, можно столкнуться с тем, что анкерная часть крепежного изделия, которая и обеспечивает надежность его фиксации, будет находиться не в прочном материале фундамента, а в рыхлой и мягкой почве

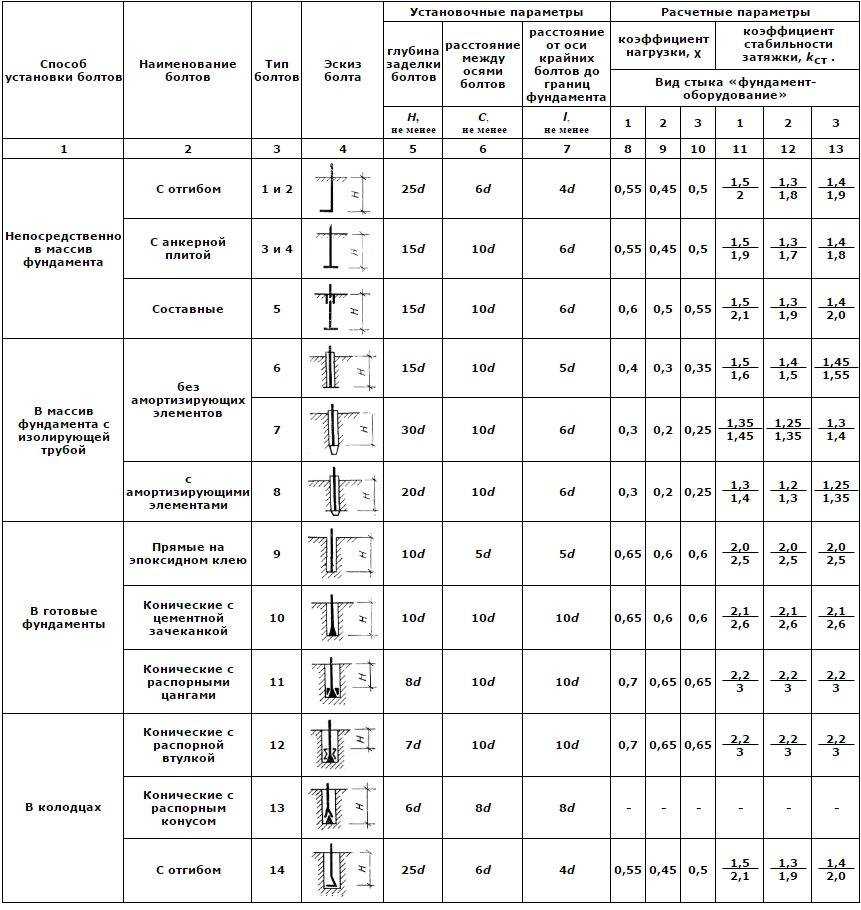

Глубина заделки болтов (нажмите для увеличения)

Расчет фундаментных болтов с целью определения их удерживающей способности – еще одна важная процедура, которую необходимо выполнить перед их установкой. Что характерно, в нормативном документе (24379.1-80) нет информации о таком параметре, как величина удерживающей способности фундаментных болтов, поэтому рассчитывать ее надо самостоятельно.

Устанавливаемые до бетонирования болты временно прикрепляют к опалубке

в фундамент – это несложная процедура, выполнить которую можно своими силами, не привлекая для этих целей квалифицированных специалистов. Чтобы итогом такой процедуры стало надежное крепление анкерных болтов в фундаментной конструкции вашего будущего строения, следует придерживаться правил их установки, которые заключаются в следующем.

  • Для правильного выбора места установки таких крепежных элементов в фундаменте следует внимательно изучить план здания. Сделать это необходимо для того, чтобы определить места расположения дверных проходов, под которыми фундаментные болты не устанавливаются. Следует помнить, что фундаментные болты (или, как их еще называют, анкерные тяги) устанавливаются только под стенами будущего строения.
  • После того как материал, из которого будет сформирован фундамент, будет залит в опалубку, в него погружают анкерный болт. Выполняя такую процедуру, необходимо следить за глубиной погружения такого крепежного элемента, которая не должна превышать высоты самого фундамента. Для погружения анкерного болта в еще не застывший бетон выбирают середину фундаментного основания.
  • При установке анкерных болтов в фундаментную конструкцию следует учитывать и такой параметр, как расстояние между соседними крепежными элементами. Рассчитать его достаточно просто: он должен равняться двум величинам глубины заделки таких крепежных элементов в фундаментную конструкцию.
  • После того как анкерные болты погружены в еще не застывший бетонный раствор на требуемую глубину, необходимо выставить их строго по вертикали и дать материалу фундаментного основания полностью застыть.
  • После полного застывания бетонного раствора надо сформировать блок фундаментных болтов. Для этого их концы, выступающие над поверхностью фундамента, скрепляют при помощи деревянной доски или металлической пластины. Естественно, что отверстия, предварительно просверленные в доске или пластине, должны располагаться с тем же шагом, что и , закрепленные в фундаментной конструкции.

Примеры монтажа болтов в фундаменте. Условные обозначения: 1 – фундамент; 2 – подливка; 3 – закрепляемая конструкция

Как уже говорилось выше, некоторые типы анкерных болтов могут монтироваться в готовом фундаменте. Для выполнения этой процедуры также необходимо предварительно наметить места монтажа таких крепежных элементов и рассчитать шаг, с которым они будут располагаться в фундаментной конструкции. После этого для установки болтов надо просверлить отверстия, диаметр которых должен быть в несколько раз больше, чем размер поперечного сечения самого крепежного изделия.

В подготовленные отверстия, глубина которых не должна превышать высоты фундаментной конструкции, заливается цементный раствор или специальный клей. Только после этого в них помещаются анкерные болты и выставляются в строго вертикальном положении. После застывания раствора или клеевого состава из анкерных болтов также формируются блоки, как описывалось выше.

Приготовление клеящего состава производится соответственно требованиям нормативных документов

Таким образом, анкерные болты, предназначенные для надежного соединения фундаментной конструкции со стенами возводимого строения, можно устанавливать как в уже готовом, так и в только создаваемом бетонном основании. При соблюдении всех вышеописанных рекомендаций по установке и выбору крепежных элементов они смогут обеспечить высокую надежность возводимого строения и его способность выдерживать даже очень значительные нагрузки.

Коротко о главном

Чтобы обеспечить надёжное крепление различных конструкций к бетонным стенам, фундаментам, балкам и перекрытиям, рекомендуется применять анкерный болт по бетону. Как правильно установить такой крепёж, зависит от его типа и конструкции.

Механические анкеры классифицируются по принципу действия и назначению и бывают распорными, забивными, клиновыми, разжимными. Для их монтажа в основании сверлится отверстие соответствующего диаметра, после чего крепёж либо просто забивается в него, либо поджимается по резьбе с распором надетой на стержень втулки.

Химические анкеры – это заливаемые в отверстие быстротвердеющие смеси, которые обеспечивают неразрывное соединение крепежа с материалом основания.

Виды железобетонных плит перекрытия

Широко применяемые в строительной отрасли межэтажные панели, изготовленные из армированного бетона, делятся на различные виды.

Изделия отличаются следующими параметрами:

  • габаритными размерами;
  • конструктивным исполнением;
  • способом сборки арматурной решетки;
  • технологией изготовления.

Плиты, серийно выпускаемые на предприятиях железобетонных изделий, стандартизированы по габаритам.

Размеры панели определяются требованиями нормативных документов:

  • длина составляет от 2,5 до 12 м;
  • ширина находится в интервале от 1 до 1,5 м;
  • толщина не превышает 0,22 м.

Стандартизированные размеры продукции создают некоторые сложности застройщикам. Если производится строительство домов, бани, сауны и бассейна, то железобетонные панели следует подбирать в зависимости от габаритных размеров строения, обеспечивая надежное опирание плит перекрытия. Выбрав плиты с габаритами, соответствующими расстоянию между стенами, несложно оперативно соорудить перекрытие из железобетона.

В зависимости от конструкции, перекрытие собирается из следующих видов плит:

  • сплошных. Цельные панели отличаются от других разновидностей плит отсутствием внутренних полостей. Изделия характеризуются повышенным запасом прочности, а также увеличенным весом. Недостаток цельных плит – уменьшенные звуко- и теплоизоляционные характеристики;
  • многопустотных. В торцевой части изделия видны продольно расположенные полости круглого или овального сечения. Продукция со сквозными полостями распространена в строительной отрасли благодаря уменьшенному весу, шумоизоляционным и звукозащитным свойствам;
  • шатровых. По поверхностям плит выполнены ребра жесткости, повышающие прочностные характеристики и способность изделий оказывать сопротивление действующим нагрузкам и деформациям. По теплоизоляционным свойствам шатровые панели уступают пустотным.

Стальные стержни, которые закладываются в форму при бетонировании плит, соединяются в пространственную решетку различными методами:

  • вязальной проволокой;
  • электрической сваркой.

В зависимости от способа изготовления плиты делятся на следующие виды:

  • круглопустотные панели марки ПК, бетонируемые в многоразовых формах стандартного размера;
  • изделия непрерывного формирования типа ПБ, разрезаемые на плиты необходимой длины.

Собираясь соорудить перекрытие, следует обратить внимание на размеры изделий и их конструкцию

Как избежать разрушения крепежа?

Отдельного интереса достоин вариант анкеровки, где используется сварка

В данном варианте стоит уделить внимание качеству сварки: сварной шов не должен разрушаться под воздействием каких-либо нагрузок при эксплуатации здания

Изготовление анкерных связей с помощью сварки прутков требует придерживаться следующих правил:

  • Чтобы получить качественное соединение, необходимо использовать электроды типа Э46 (таких как АНО-4, АНО-21, ОЗС-6), площадь сечения которых 3-4 мм.
  • Длина сварного соединения должна быть в пределах 80-100 мм.

Использование анкеровки одним из вышеперечисленных способов не оставляет задачу хорошо спрятать арматуру в глубине раствора, как правило, сверху плит перекрытия наносится стяжка, она необходима для сохранности арматуры от внешних повреждений, которые могут привести к коррозии анкерных связей.

Для того, чтобы в щели монтажных петель и просветы между плитами не попадала влага и сор, необходимо своевременно сделать заделку цементно-песчаным раствором или бетоном.

Правильная схема анкеровки пустотных плит перекрытия

Анкеровка плит перекрытия проводится во время строительства зданий из кирпича, газобетона или железобетона. Такие перекрытия устанавливаются между этажами, над подвальными помещениями, под чердаками. Анкерование осуществляется после установки перекрытий на каждом этаже, при этом анкера размещают на расстоянии до трех метров друг от друга, а они, в свою очередь, выступают креплением для смонтированных плит между собой и с каждой из стен.

Анкер плит перекрытия

Анкер – это металлический крепеж, выполненный из оцинкованного либо нержавеющего стального, латунного или другого металлического сплава. Он интегрируется в основание и фиксирует несущий элемент здания, такой как плита перекрытия. Такие крепежи используют во время строительства разных по назначению объектов. Это могут быть одно или многоэтажные дома, производственные здания, гаражные сооружения и др. Анкера существенно улучшают показатели прочности и устойчивости, а также продлевают эксплуатационный период строений. Для сейсмически активных регионов схема строповки не только целесообразна, но и просто необходима, ведь при подземных толчках с высокой амплитудой укрепленные междуэтажные перекрытия будут медленнее проваливаться, что поможет спасти не одну человеческую жизнь.

Монтаж

Для установки плит потребуется три человека: первый занимается подвешиванием детали к крану, двое других устанавливают ее на месте. Иногда при крупном строительстве используют четвертого человека, корректирующего работу крановщика со стороны.

Монтажные работы плит перекрытия производятся согласно технологии, регламентированной нормами СНиП, а также в соответствии с чертежом и раскладкой, согласованными в проекте.

Толщина перегородки рассчитывается в зависимости от проектируемой нагрузки. Если используются ж/б плиты, то они должны быть шириной не менее 10 сантиметров, у ребристых вариантов – от 29 см.

Бетонная смесь готовится непосредственно перед установкой. Лучше заказать ее у специализированных фирм, чтобы она обладала марочной прочностью. Норма расхода раствора определяется из расчета 2-6 ведер на укладку одной плиты.

Дабы правильно и точно класть плиту, ее не нужно сразу отцеплять от строп крана. Для начала при натянутых подвесах перекрытие выравнивают, после чего опускают полностью. Далее строители проверяют высотный перепад с помощью уровня. Если определенной ровности достигнуть не получилось, то придется вновь поднимать плиту и корректировать высоту бетонного раствора.

Специалисты предупреждают, что пустотные плиты лучше устанавливать на две короткие стороны. Кроме того, не следует перекрывать одним перекрытием несколько пролетов, поскольку оно может лопнуть в неожиданном месте. Если все же в схеме предусмотрена одна плита на 2 пролета, то следует сделать несколько прогонов болгаркой в местах перемычек. То есть над центральной перегородкой делается разрез по верхней поверхности. Этим обеспечивается направление трещины в случае будущего раскола.

Сборно-монолитные или пустотные перекрытия имеют стандартную длину. Иногда для строительства необходимы другие габариты, поэтому их делят пилой с алмазным диском

Важно помнить, что резать круглопустотные и плоские плиты вдоль нельзя, что связано с расположением арматуры в опорных зонах. А вот монолиты можно делить в любую сторону

Разрез монолитного бетонного блока может потребовать применения приспособлений для резки металлической арматуры и кувалды.

Сначала нужно сделать пропил на верхней поверхности по намеченной линии. Затем кувалдой проламывается бетон в области пустот и разламывается нижняя часть плиты. Во время работы под линию среза укладывают специальную подкладку, тогда при определенной глубине проделанного отверстия произойдет разлом под собственным весом. Если деталь рубится вдоль, то делать это лучше по отверстию. Внутренние арматурные стержни режутся газовым инструментом или безопасной сваркой.

Профессионалы советуют не рубить болгаркой арматуру до самого конца, лучше оставлять несколько миллиметров и ломать их ломом или кувалдой, так как в противном случае диск может застрять и сломаться.

Если ширины плиты не хватает, то предлагается делать монолитные бетонные стяжки. Снизу под двумя смежными плитами устанавливается фанерная опалубка. В нее укладывается арматура U-образной формы, основание которой лежит в углублении, а концы заходят на перекрытия. Конструкция заполняется бетоном. После его высыхания сверху делается общая стяжка.

Когда монтаж перекрытия закончен, начинают процесс укладки арматуры. Анкеровка предусмотрена для фиксации плит и придания всей конструкции жесткости.

СтройкаДиалог

Надёжность опирания перекрытий на несущие стены обеспечивает безопасную надёжную и долговременную возможность эксплуатации всего здания. От грамотного исполнения зависит конструктивная устойчивость инженерных сооружений. Поэтому опирание плит перекрытия на стены регламентируется СНиП.

Параметры, обуславливавшие величину опирания

Глубина захода перекрытия на стены зависит от следующих факторов:

  • назначения и типа зданий — жилые, административные, производственные;
  • материала и толщины несущих стен;
  • величины перекрываемого пролёта;
  • размеров железобетонных конструкций и их собственного веса;
  • вида действующих на перекрытие нагрузок (статического или динамического характера), какие из них являются постоянными и какие временными;
  • величины точечных и распределённых нагрузок;
  • сейсмичности района строительства.

Все факторы, перечисленные выше, обязательно учитываются при выполнении расчётов надёжности конструктива.

В соответствии с действующими нормативными документами опирание плиты перекрытия на кирпичную стену принимается от 9-ти до 12-ти см, окончательный размер определяется инженерными расчётами в процессе проектирования здания.

При меньших нахлёстах тяжёлый собственный вес элементов, в совокупности с действующими нагрузками, окажет непосредственное воздействие на край кладки, что может привести к его постепенному разрушению.

С другой стороны больший нахлёст будет уже своеобразным защемлением железобетонных элементов с передачей веса от вышерасположенного участка стены на их торцы. Результат — растрескивание и медленное разрушение кладки стен.

Также при приближении торцов изделий к наружным поверхностям стен происходит увеличение теплопотерь в железобетонных элементах с образованием мостиков холода, приводящих к образованию холодных полов.

Стоимость деталей пропорциональна их длине, поэтому чрезмерное защемление приведёт к увеличению стоимости сооружения.

Узел опирания плиты перекрытия на кирпичную стену

При возведении кирпичных зданий с устройством перекрытий из сборных железобетонных плит кладка ведётся в полную толщину до проектного низа потолков. Далее кирпичи укладываются только с наружной стороны стен для образования ниши, в которую можно будет уложить плиты.

В узлах опирания важно соблюдение следующих условий:

  • торцы не должны упираться в кирпичную кладку, так для наиболее часто применяемом в практике нахлёсте в 12-ть см, ширина ниши ≥ 13-ти см;
  • раствор, на который укладываются плиты, той же марки, что и кладочный;
  • пустоты в каналах заделываются с торцов при помощи бетонных вкладышей, что предохранит торцы от разрушения при сдавливании под нагрузками. Изготовление бетонных вкладышей выполняется на заводах с поставкой при покупке плит, при отсутствии вкладышей канальные пустоты заполняются бетоном В15 непосредственно на стройплощадке.

На торцевые кирпичные стены плитные железобетонные изделия ложатся и одной боковой стороной. В этом случае минимальное опирание плиты перекрытия на торцевые стенки не нормируется.

Но чтобы избежать разрушения изделия при сдавливании пустотного канала, монтаж должен быть выполнен так, чтобы выложенная выше перекрытия кладка не ложилась на крайнюю пустоту конструкции и плечи действующих от нагрузки моментов должны быть минимальных значений.

Полезные советы

В процессе работ по связыванию плит необходимо учитывать рекомендации, описанные ниже.

Плиты укладываются в одной плоскости. При укладке блоков оставлять место до внешнего края под обязательное утепление. Переходить к анкеровке по завершению укладки вех плит. Соединять панели следует методом сварки или связки торчащей из них арматуры, а также при помощи армопояса. (вариант для плит без проушин).

К анкеровке можно приступать сразу после монтажа всех деталей. Желательно перед началом работ подготовить план – схему. Анкер надо загнутьв петлю и зацепить петлю плиты. После максимальной натяжки анкера можно приваривать к петлям плиты. Далее все швы между плитами сразуследует заложит цементным раствором, чтобы избежать попадания мусора, воды и снега. Если вода всё-таки попала, придётся снизу плитпросверливать дыры и таким образом дать воде стечь.

Что может вызвать крепёжное разрушение:

  1. Вырывание болта — из прикреплённого материала.
  2. Срез болта—при увеличении разрешённой нагрузки.
  3. Полное разрушение изделия – в момент излома болта.
  4. Отрыв основания крепежа – полная непригодность анкера.
  5. Коррозия.

Виды крепежей

В зависимости от типа постройки, места использования и несущего элемента можно выделить 5 видов анкеров:

  1. Клиновые – болты с втулкой распорного типа и шляпкой в виде конуса. Они устанавливаются в плотные структуры, такие как бетон или полнотелый кирпич. Анкеровка осуществляется благодаря трению втулки об отверстие в несущей стене. Из преимуществ такого элемента можно отметить скорость и доступность установки, а недостатком является то, что его невозможно использовать повторно.
  2. Втулочные – по своему принципу действия аналогичны клиновым элементам. Их также применяют для сцепления полнотелых конструкций между собой. Их достоинства выражаются в простом монтаже, в том числе и сквозном, а минусом можно считать слишком большие отверстия для соединения.
  3. Забивные – втулки, надрезанные на одном конце. При механическом воздействии (ударе) на их поверхность втулка распирается клином, интегрированным в саму деталь. Этот анкер подходит для строповки полнотелых, лишенных эластичности строительных материалов, таких как камень или бетон. Соединение осуществляется благодаря трению и внутреннему упору. Положительно то, что здесь также наблюдается оперативный монтаж и устойчивость к механическим воздействиям, но сложности в том, что в данном случае предъявляются высокие требования к точности зазоров для соединения.
  4. Химические – склеивают конструкции путем закачки клея в канал крепежа. Они одинаково хорошо подходят для всех материалов. К достоинствам хотелось бы отнести простоту установки, а явным недостатком есть их высокая стоимость.
  5. Анкеры специального применения – отдельная категория крепежных элементов, которые, в свою очередь, делятся на три подвида: рамные (для оконных и дверных профилей), потолочные (для подвесных конструкций), фундаментные, а также Молли, предназначенные для полых внутри или слабонесущих основ.

Плиты перекрытий – определение и область применения

Перекрытие
является несущей строительной конструкцией, функция которой – разделять соседние по высоте этажи сооружения, а также отделять подвал и крышу от примыкающих к ним этажей.

Конструкция здания предусматривает необходимость воспринимать перекрытием нагрузки и передавать их на связанные с ним другие несущие элементы здания (стены, ригели, колонны, балки и т.д.)

При устройстве перекрытия к материалам и элементам, используемым для работ, предъявляются серьезные требования:

  • высокая прочность и жесткость
    . Необходимы для того чтобы выдержать нагрузку собственного веса и того, что находится на перекрытии;
  • звукоизоляция
    . Чем выше этот показатель, тем лучше. Особенно важна звукоизоляция при строительстве жилых домов;
  • теплоизоляция
    . Данный показатель наиболее важен при выполнении перекрытий между помещениями с разными температурными режимами (подвал и этаж, этаж и чердак и т.д.);
  • пожаробезопасность
    . Важный показатель, учитываемый при строительстве любого вида зданий и сооружений.

Всем приведенным выше требованиям в достаточно большой мере соответствуют железобетонные плиты перекрытий

.

Именно этим объясняется их повсеместное применение при возведении зданий и сооружений. Практически не существует областей строительства, в которых бы не могли использоваться различные виды железобетонных плит перекрытий. Без их применения невозможно представить как серьезное жилищное строительство, так и сооружений больших промышленных объектов. Для более подробного объяснения причин такой популярности рассматриваемых изделий, необходимо изучить свойства различных их разновидностей.

Часто встречающиеся ошибки

Правильная укладка плит перекрытия – залог надежности здания. К часто встречающимся ошибкам при монтаже можно отнести:

  1. Использование поврежденных плит. Тонкие неглубокие трещины можно заделать раствором и использовать плиту на малонагружаемом участке перекрытия. Если трещина сквозная, такое изделие пускают на изготовление коротких секций или выбраковывают. Чаще всего плиты повреждаются при нарушении правил транспортировки.
  2. Глубину опирания ниже установленного минимума. В такой ситуации нагрузка от плиты приходится на край кирпичной кладки или армопояса, что провоцирует его медленное разрушение.
  3. Чрезвычайно большая глубина опирания. В такой ситуации плита оказывается защемленной внутри стены и не может правильно работать под нагрузками. В результате она начинает разрушать кладку. Помимо этого торец плиты оказывается близко к внешней стороны стены, что увеличивает теплопотери здания.
  4. Неправильная анкеровка или ее отсутствие. Если плиты, из которых состоит сборное перекрытие, не связаны между собой и со стенами, либо анкеровка выполнена неправильно, жесткость конструкции недостаточна и есть риск подвижек плит и стен, особенно в условиях сейсмики. Это угрожает устойчивости и целостности постройки.

Правила монтажа и виды плит перекрытия

Возведение зданий связано с сооружением железобетонных перекрытий, разделяющих внутреннее пространство на отдельные зоны. Железобетонные панели, изготовленные на специализированных предприятиях, устанавливаются между этажами дома, а также над цокольной частью строения. Плиты обладают повышенной несущей способностью и позволяют оперативно сформировать жесткое основание. Монтаж плит перекрытия – серьезная операция, требующая применения грузоподъемного оборудования. Для выполнения монтажных мероприятий необходимы специальная подготовка и знание технологии.
