Звукоизолирующие каркасные перегородки из гипсокартона своими руками

Звукоизоляция перегородок из гипсокартона зависит от правильного выбора материалов и некоторых особенностей их монтажа.

Как выбирать материалы

Раньше, до изобретения гипсокартона, шумоизоляция достигалась путем постройки тяжелой кирпичной либо бетонной стены. Но очевидно, что это усиливает нагрузку на пол. Еще раньше перегородки делали из так называемой дранки. Это переплетение деревянных реек, смазанное глиной. Такой материал хрупок и горюч, а долговечность стенки оставляет желать лучшего, пожарная безопасность – тем более.

К счастью, гипсокартон лишен перечисленных недостатков:

  • Материал негорюч. Если каркас выбрать металлический, а утеплитель из минеральной ваты, то о пожаре в таком помещении можно не беспокоиться. Гипс не горит.
  • Вес одного метра кирпичной кладки составляет почти полторы тонны. Метр же квадратный однослойной перегородки из гипса весит всего 50 кг.
  • Перегородка из гипсокартона легко и быстро устанавливается. Нужно только аккуратно все разметить и следовать инструкциям.
  • Прекрасная шумоизоляция гипсокартонной поверхности в сочетании с остальными качествами делает материал оптимальным вариантом для постройки межкомнатной стенки.

8b4dfcb2c57c4a92f0b4538265c89d66.jpg Потолок и красив, и защищает от шума

Советы для достижения наилучшего результата звукоизоляции под гипсокартон.

  1. Следует соблюдать технику послойного проникновения шума через слои, и тогда шумоизоляция гипсокартонных перегородок оправдает себя. Все крепежи и элементы конструкции должны быть установлены со звукоизолирующими прокладками.
  2. Эффект звукоизоляции окажется большим, если монтировать два отдельных каркаса, на которые впоследствии будет закреплена обшивка.
  3. Обшивку следует выбирать с учетом необходимого коэффициента поглощения Rw — условной характеристики, отражающей соотношение между звукоизоляционными параметрами материалов и шумов в квартире или на улице. Такой коэффициент лучше выбирать от 0,8 и выше.
  4. Материал мягкого слоя не должен быть менее 100 мм. В процентном соотношении его не должно быть менее 50% от объема звукоизолирующей перегородки.
  5. Между каркасами ГКЛ можно поместить акустическую минеральную вату с целью создания эффекта демпфирования. В этом случае повышается коэффициент звукоизоляции за счет уменьшения эффекта резонанса в перегородке.
  6. Стоит добиться полной герметичности конструкций. Не допускать наличия любых механических деформаций, отверстий и щелей. Прошпаклюйте стыки с использованием амортизационной сетки. Силиконовый герметик используйте в местах проведения электропроводки и других коммуникаций. Монтажная пена не подходит вследствие ее воспламеняемости.

Значительного эффекта звукоизоляции межкомнатных стен (приблизительно на 30 дБ) можно добиться, используя звукопоглощающие мембраны. Такие элементы крепятся с внутренней стороны конструкции с помощью клея. Звукоизоляция под гипсокартон — нет более идеального и оправдываемого способа защиты от шума.

Как сделать шумоизоляцию своими руками

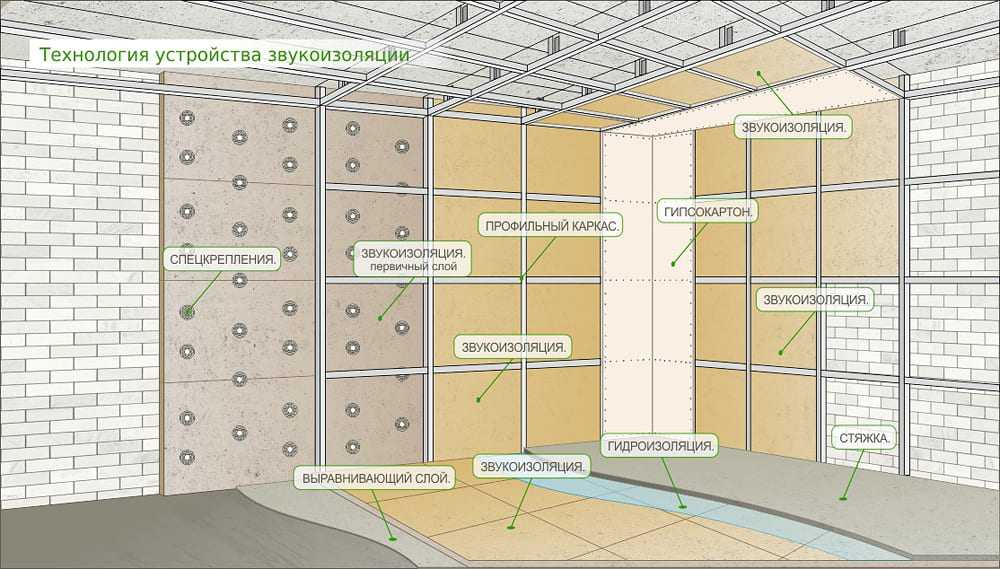

6c114f2b9906a84036785b8f474853a0.jpgДля того чтобы сделать звукоизоляцию стены необходимо в помещении выделить 10-12 см пространства по периметру. Они уйдут на возведение металлического каркаса и укладку материала.

Для достижения максимального результата, кроме уплотнительного материала, используют акустические листы гипсокартона. Они являются наилучшими поглотителями звуков и способствуют достижению тишины в помещении.

72294aeee953628f7c6a922d55a34c0e.pngЕсли при возведении каркаса не использовать наполнитель, желаемого результата можно не достигнуть.

Выбор материала для квартиры

Для шумоизоляции можно применить обычные материалы. Однако техника монтажа не должна нарушаться. Если во время возведения каркаса не применить демпферную ленту, вся работа будет напрасной.

А также для поглощения звуков есть акустический гипсокартон КНАУФ. Если же нет, применяют обычный ГКЛ, иногда в 2 слоя. Такие материалы, как пенопласт, пеноплекс, пенополиуретан снижают проникновение шума лишь на несколько процентов. Они предназначены для утепления.

4cc4c2f0585f827bf3eceb6313d263a4.jpgНеплохие показатели у стекловаты. Она способна сделать помещение тише. Однако, не применив демпферную ленту, показатели будут снижены.

Под двойной слой гипсокартона применяют материал в три слоя для шумоизоляции «Саундлайн-DB», звукопоглощающая плита «Шуманет – ЭКО».

Если гипсокартон уже монтирован и есть отделка, тогда сверху применяют настенную мембрану.

Выбор метода шумоизоляции

Есть несколько методов проведения шумоизоляции в помещении.

  1. Укладка изоляционного материала в металлический каркас для гипсокартона. Для этого используют минеральную вату.
  2. Применение акустического ГКЛ. Иногда это делают в 2 слоя.
  • Применение звукоизоляционной мембраны.

7d3aa39119d62ea6bca2e90e5511ee59.gifА также применяют материалы:

  1. Комбинированная панель гипс – это склеенные листы ГКЛ и пенополистирола. Панель приклеивают к ровной поверхности.
  2. Виброподвесы – подвес оснащен резиновой прокладкой, которая гасит вибрацию, поступающую от основания на гипсокартонную конструкцию.

Применение этих материалов создают тишину в помещении.

Можно ли применять шумоизоляцию на гипсокартонной стене без каркаса

Есть 3 способа создания шумоизоляционного слоя без монтажа каркаса.

Первым из них является наклеивание 2-х слоев ГКЛ. Изначально клеят первый слой ГКЛ по технологии. После высыхания клея, монтируют второй слой листов так, чтобы швы не приходились на предыдущий слой. Таким образом, идеальной тишины не будет, однако, шумы стихнут на 40-50%.

Вторым способом является применение гипсовых панелей. Их монтируют на ровную поверхность, применяя клей КНАУФ.

Третьим способом является приклеивание пенополистирола. Сверху, после высыхания клея монтируют ГКЛ с помощью монтажной пены и саморезов. Но, мастера считают этот способ малоэффективным.

Завершающий этап работ

Шумоизоляция стен из гипсокартона требует тщательного подхода к проведению завершающих работ. От этого будут зависеть не только функциональные, но и эстетические параметры конструкции. Рассмотрим детальнее поэтапность действий:

  1. В заключение процесса следует обработать все швы. Их нужно зашпаклевать, поместить армирующую ленту и еще раз нанести шпаклевку.
  2. После высыхания поверхность необходимо зашкурить. Для обработки швов следует использовать специально предназначенный для этого состав. Не стоит заменять его другими шпаклевками, поскольку это в дальнейшем может привести к растрескиванию материала.
  3. Для укрепления углов необходимо зафиксировать специальный угловой профиль. Наружные стыки являются наиболее слабыми местами перегородок. В таких местах следует применять панели из гипса с прямыми кромками. Но стоит учесть, что это повышает риск механических повреждений углов в период эксплуатации. Избежать подобных последствий помогает угловой профиль.
  4. После обработки стыков на поверхность стен необходимо нанести слой финишной шпаклевки в 2-3 мм.
  5. Существует вероятность появления со временем на стыках микротрещин. Избежать этого поможет выполнение финишной отделки при помощи наклеивания обоев или укладки керамической плитки.

Шумоизоляция стен из гипсокартона видео:

Какой звукоизолирующий материал выбрать

Гипсокартонная перегородка с качественной звукоизоляцией представляет собой сложную комплексную конструкцию, в которой не удастся обойтись одним-двумя изоляционными слоями.

Потребуется правильный выбор самих листов гипсокартона, наполнения перегородки, материалов каркаса и даже деталей крепежа.

Советы по выбору гипсокартона читайте в нашей статье.

Итак, минимальный набор, который позволит гасить до 30% шумов, включает:

  • Гипсокартон ГКЛ (ГКЛВ) ПК толщиной 9,5 или 12,5 мм – располагается в два-три слоя с промежутками, заполненными звукоизолирующим материалом, с воздушной прослойкой или без нее.
  • Основной звукоизолирующий слой – листовой или рулонный материал, расположенный в промежутках «пирога». Наибольшее распространение получили: эковата, базальтовая и минеральная вата, войлок или другие вещества.
  • Дополнительный звукоизолирующий слой – используется реже и предполагает проклеивание внутренних опорных поверхностей пробковой, резинопробковой или фольгированной подложкой. Для гипсокартонных перегородок подложка не слишком эффективна.
  • Каркас – представляет собой опорную конструкцию, изготовленную, как правило, из алюминиевого профиля. Служит для фиксации гипсокартона.

ae55194995f4668cf8685cb3195d8afc.jpgПодобный подход к шумоизоляции перегородки не принесет должного эффекта, даже если сделать конструкцию многослойной. Это объясняется вибрационной природой звуковых волн, которые прекрасно распространяются по сообщающимся поверхностям высокой твердости. В данном случае, в их роли выступают и сами листы, и каркас, и крепления каркаса.

Снизить влияние этой цепочки помогут следующие меры:

  1. применение в качестве внутреннего опорного листа не гипсокартона, а плиты ОСБ;
  2. использование прокладок из микропористой резины между листовыми материалами и полом, потолком, стенами;
  3. проклейка профилей каркаса звукоизолирующими ленточными материалами;
  4. замена алюминиевого профиля на брус из прочных сортов дерева, например, бука;
  5. установка в стенах специальных звукоизолированных дюбелей.

Правильно выполненный комплекс этих действий обеспечит гашение не менее 80% шумов, а это значит, что голоса, музыка на средней громкости и звук двигаемой мебели за перегородкой будут почти не слышны.

Каков суммарный показатель толщины конструкции для стен

Стена толщины внутренних перегородок зависит от используемых листов, металлических стоек, декора конструкции. Дополнительно при возведении учитывают декоративные конструкции и крепеж, которые увеличивают толщину в среднем на 4 мм. Так, стандартная стена из 100 профиля и однослойной обшивки с 2 сторон 12,5 ГКЛ с добавлением декоративных элементов составит примерно 130 мм в толщину. Если обшивают акриловыми панелями или кафелем, добавляют еще по 5 с каждой стороны минимум, в результате получается 140 мм.

Бывает, что для постройки используют арочный профиль 65, а также тонкие листы ГКЛ 9,5 по 1 слою с 2 сторон. В этом случае толщина равна 84 мм без учета декоративных элементов. Но, как было отмечено выше, строительство перегородок из листов 9,5 и меньше нецелесообразно: их стоимость незначительно отличается от более толстых полотен, при этом характеристики прочности значительно ниже.

Совет! Если панелей 9,5 осталось много от каких-либо других работ, можно сделать двойную облицовку каркаса. В этом случае толщина 1 стороны равна 19 мм.

Толщина огнеупорных и водостойких ГКЛ может не отличаться от 12,5 стандартных панелей. Единственное отличие между ними – оттенок. Так, ГКЛВ обладают зеленым цветом.

Монтаж шумопоглощающих панелей

Для работы по сборке и обшивке каркаса понадобятся инструменты:


Принцип звукопоглощения.

  • лазерный уровень;
  • дрель;
  • шуруповерт;
  • строительный степлер.

Материалы:

  • металлопрофиль;
  • эластичная полимерная лента;
  • гипсокартон (от 12 мм);
  • минераловатные плиты (толщина от 100 мм);
  • полиэтиленовая пленка;
  • саморезы;
  • герметик.

Работа проводится в следующем порядке:

Принцип работы звукоизоляции.

  1. Стены размечают под каркас из гипсокартона, используя уровень.
  2. Профиль выставляют по периметру стеновой поверхности (или между стенами, если возводится фальш-стена), затем крепят к нему направляющие профили с шагом 40-60 см, фиксируя их с помощью саморезов через 60 см.
  3. По краям каркаса для повышения звукоизоляции стен укладывают эластичную изоляционную ленту, которая должна плотно прилегать к профилю и основанию.
  4. В случае постройки новой стенки каркас с одной из сторон обшивают ГКЛ, используя специальные саморезы.

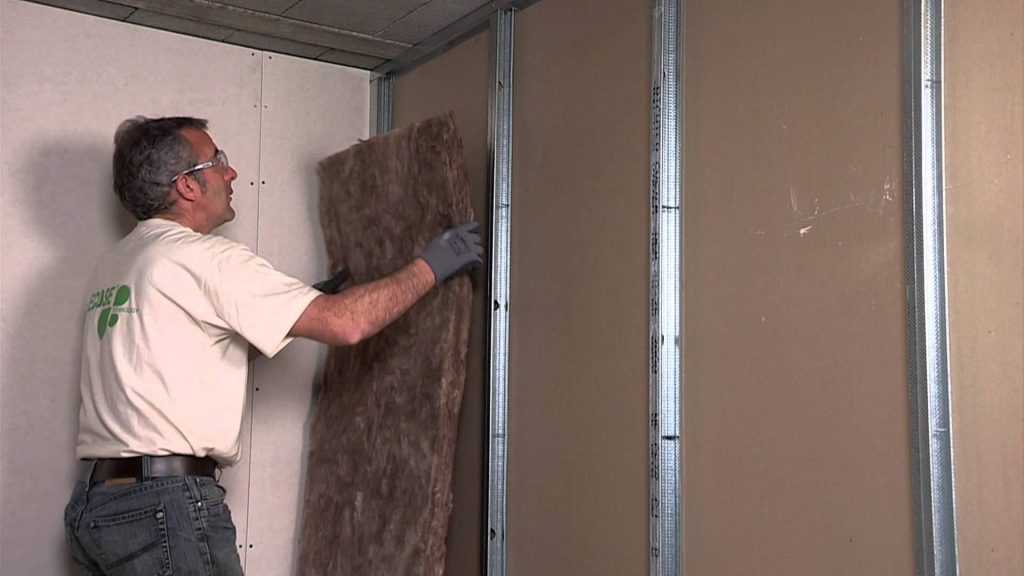

  5. В ячейки между элементами обрешетки укладывают предназначенные для шумоизоляции плиты из минеральной ваты.
  6. Сверху минвату внахлест закрывают гидроизоляцией, прикрепляя пленку степлером.
  7. Поверх каркаса, заполненного изоляционным материалом, выполняют обшивку из гипсокартона.
  8. Швы, имеющиеся между обшивкой и полом, заполняют герметиком.

Теперь можно зашпатлевать швы и выполнить финишную отделку стен из гипсокартона.

Используемая технология позволяет уменьшить уровень шума до небольших значений, так как комбинация воздушной прослойки (перед обрешеткой) и рыхлой структуры минваты хорошо гасит звуки.

Шумоизоляция стен одновременно выполняет функцию их утепления, что особенно востребовано в угловых квартирах.

Если помещению требуется усиленная звукоизоляция, то ее можно получить методом компоновки жесткого и эластичного материалов. Такая комбинированная звукоизоляция можно быть создана, например, при сочетании пробкового и стекловолоконного материалов.

Правильный подбор материалов

Перед тем, как приступить к шумоизоляции перегородки из гипсокартона, необходимо подобрать и подготовить материалы, исходя из их эксплуатационных характеристик:

  1. Чтобы верно определить ширину каркаса и количество требуемых слоев перегородки, следует исходить из уровня необходимого звукоизоляционного эффекта и диаметра коммуникационных труб, которые будут внутри конструкции. Листы гипсокартона следует выбирать толщиной от 12 мм.
  2. Желательно приобретать только фирменные материалы. Сырьем для них служат качественные компоненты, которые не содержат токсичных веществ и соответствуют принятым стандартам безопасности для помещений жилого фонда.
  3. Выбирая плиты минеральной ваты нужно ориентироваться на расстояние между каркасными стойками. В этом случае плиты будут плотно помещены между секциями. Не рекомендуется, чтобы толщина плит ваты превышала ширину каркасного профиля.

Шумоизоляция под гипсокартон фото:

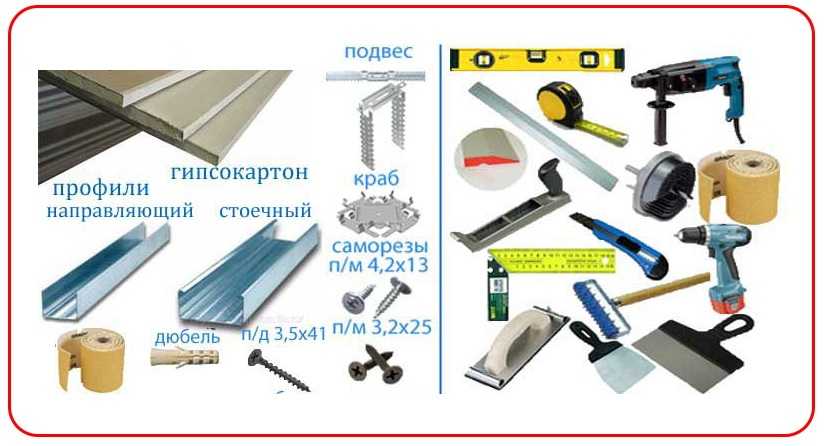

Инструменты и материалы для работы:

  • строительный отвес;
  • оцинкованный профиль;
  • угловой профиль;
  • гипсокартонные листы;
  • изоляционный материал;
  • трассировочный шнур;
  • каркасный профиль;
  • шуруповерт;
  • саморезы, дюбели;
  • деревянный брус;
  • рубанок или резак;
  • шпаклевка.

Установка и звукоизоляция перегородок из гипсокартона

Защита от проникновения в комнату посторонних звуков при возведении пустотелых и каркасных перегородок существенно повышается с увеличением плотности и массы материала, использующегося для обшивки, в нашем случае это ГКЛ, а также звукопоглощающих качеств прослойки и ширины воздушного пространства между обшивкой.

  1. Возведение фальш стенки начинается с нанесения разметки на полу или нижнем перекрытии. При помощи строительного отвеса или лазерного уровня (нивелир) линии переносятся на потолок и стены.
  1. Согласно рассчитанным при разметке размерам нарезаются элементы каркаса.
  1. На потолке и полу крепятся направляющие остова конструкции, крепеж выполняется дюбелями, которые располагаются с шагом не больше 100 см. К стенам каркас прикрепляется аналогично. Для предотвращения перехода звуков и шумов на перегородку, между поверхностью перекрытий и стен укладывается эластичная полоса, например, полиуретановая или пробковая лента.

7d3622e404b8eb62f26e6c8caa00f387.jpgмонтируем каркас для будущей фальш-стенки из ГКЛ

При необходимости использования подвесных элементов лучше применять готовые и специально разработанные для данной цели подвесы, наиболее распространенные модели – «Виброфлекс-КС», «Виброфикс».

Такая популярность обусловлена наличием в подвесах полимерных вставок, которые гасят звук при контакте между металлическими деталями.

  1. В направляющие стартовые профили (потолок, пол) монтируются и крепятся саморезами поперечные стойки, шаг не больше 60 см. При изготовлении однослойной гипсокартонной обшивки толщина полотна, которого равна 9,5 мм, для снижения риска повреждения ГКЛ, шаг между стойками рекомендуется уменьшить до 400 или 300 мм.
  2. Над проемами дверей, а также в местах соединения и стыков ГКЛ, производится монтаж дополнительных каркасных стоек. Обязательное условие – стыки листов всегда располагают на профиле. Для придания необходимой жесткости конструкции стойки вокруг дверной коробки усиливают путем установки деревянного бруска вовнутрь металлического профиля.

Деревянные брусья, установленные вместо металлических профилей, в качестве каркаса, существенно снижают вероятность прохождения шумов при устройстве звукоизоляции перегородок из гипсокартона.

  1. По всей площади листа, саморезами, производится крепеж полотна обшивки к профилю, шаг 25 см. При многослойной конструкции шаг крепежа необходимо увеличить, но не более чем до 60 см, в этом случае стыки плит должны располагаться в разбег. Минимально разрешенное приближение расположения саморезов к краю (стык) полотна 10 мм.
  2. При размещении элементов крепежа (саморезы, шурупы) необходимо следить, чтобы они ввинчивались в гипсокартонную плиту только под прямым углом, проникая при этом в металлические стойки не меньше чем на 10 см.

60d7d70f40ad46ed8da01e7bf265672c.jpgкрепим гипсокартонные листы к профилю саморезами

  1. Для того чтобы позволить гипсокартонному полотну свободно расширятся и/или сжиматься при изменении влажности или температуры, рекомендуется оставлять технологические зазоры:
  • потолок и кромка полотна – 5 мм;
  • пол и обшивка – 10 мм;
  • между 2-мя полотнами с прямой кромкой – 6 мм;
  • фальцевая кромка у полотна – без зазоров.

В итоге зазоры, в зависимости от размера и местоположения, шпаклюются или закрываются армирующей сеткой и опять же покрываются шпаклевкой.

  1. После окончания установки обшивки с одной стороны, во внутреннем пространстве каркаса проводят необходимые коммуникации и располагают между стойками обрешетки звукоизоляцию. Если толщина минваты или плит менее ширины профиля, то ее края вкладывают в пазы стоек, где дополнительно фиксируются вкладышами. При устройстве звукоизоляции перегородок из гипсокартона, плиты для звукопоглощения вполне можно приклеить к внутренней части каркаса.
  2. Все коммуникации, в том числе и нужно проходить через обшивку ГКЛ только в специальных эластичных гильзах, например, из пористого полиэтилена или похожего материала. Производится это для того, чтобы исключить вероятность формирования сквозных щелей в связи со смещением труб вследствие изменения температуры. Все трубы, проходящие во внутреннем пространстве фальш стены, должны быть закрыты выбранным звукопоглотителем, минимум с одной стороны.
  3. Финальный этап – монтаж второй стороны фальш-стены.

Для обеспечения оптимальной защиты от шума, специалисты рекомендуют, производить монтаж каркаса для новой стены на плавающий пол.

В этом случае поверхность плавающего пола будет соприкасаться с конструкцией стены лишь через элементы звукоизоляции. Благодаря чему, пол не только послужит своеобразным барьером от различных звуков, но и не передаст в смежные комнаты ударный шум.

Как создается звукоизоляция гипсокартонных стен

Хорошая звукоизоляция гипсокартонных стен не обязательно будет неимоверной толщины, если подойти к решению задачи разумно. А именно, не следует пытаться удержать шум только с помощью стен, займитесь, например, усовершенствованием оконных проемов. Для начала там должны стоять двухкамерные стеклопакеты с хорошей герметизацией щелей и швов. Также не помешает произвести обшивку капитальных стен с внешней стороны дома, это, конечно, обойдется вам не дешево, да и потребуется решить некоторые бюрократические вопросы с местным ЖКХ.


Звукоизоляция межкомнатных перегородок из гипсокартона не будет иметь смысла, если хорошо пропускают шум потолок и пол, для этого также придется выработать какую-то технологию. Допустим, все эти меры вы уже предусмотрели, остается решить вопрос со стенами. Тогда давайте рассмотрим, какие материалы существуют для этого. Выглядеть звукоизоляция будет, как сэндвич, внешнюю оболочку будет представлять лист гипсокартона, а внутри разместится наполнитель.

Для лучшего эффекта следует для обшивки использовать специальный акустический ГКЛ. Он отличается от обычного наличием многочисленных отверстий, перфорация заставляет звук как бы запутаться по пути в неровностях поверхности, так происходит более эффективное снижение силы отраженной волны. Эта мера повышает шумопоглощение, а вот шумоизоляцию обеспечивает слой нетканого материала, который наклеен изнутри ГКЛ. Так появляется дополнительный барьер для волны на пути внутрь перегородки.

В остальном акустический гипсокартон имеет такие же эксплуатационные свойства, что и обычный, он также может использоваться для обшивки любых поверхностей, легко выдерживает любой вид отделки. Флагманами в производстве таких ГКЛ считается KNAUF и Gyptone. Но это лишь один компонент звукоизолирующего сэндвича. Теперь следует определиться с наполнителем, который помешает шуму пробираться сквозь стены.

Теоретические основы

Прежде чем монтировать изоляционные слои, необходимо разобраться в природе функций, которые они должны выполнять, а также в некоторой основной терминологии.

Звукоизоляцией называют совокупность мер и технических решений, направленных на снижение уровня поступающего извне шума.

Сами же шумы условно классифицируют на три группы.

  1. Ударные – возникают вследствие механического воздействия на поверхность и изначально распространяются в твердой среде (удары, стуки, скрипы и т. п.)
  2. Конструкционные – формально являются разновидностью ударных, но из-за своей специфики выделяются в отдельную группу. Возникают вследствие относительного смешения элементов конструкций относительно друг друга, что свойственно, к примеру, каркасным домам. К конструкционным шумам можно отнести, в частности, скрип паркета.
  3. Акустические – самая распространенная группа, в которую входят все звуки, исходящие из внешних источников и попадающие в структуру стен и перегородок из воздушной среды. Примером акустических шумов могут служить голоса людей и музыка.

d435d4ea206d38a03a3864c5d3bfc047.jpgЕсли звукоизоляция – общее понятие, характеризующее разные направления деятельности, то шумопоглощение – более узкая, физическая сфера, указывающая на степень рассеивания звуковых волн в твердой среде.

На практике оба этих явления неразрывно связаны с теплоизоляцией как способом предотвращения потерь тепла в результате теплообмена с внешней средой.

Поэтому современный рынок строительных материалов включает множество комбинированных средств, которые обеспечивают комплексную звуко- и теплоизоляцию поверхностей, хотя существуют и «узкоспециализированные» вещества. Подробнее о них и других изоляционных материалах вы сможете узнать из следующего раздела.

Какой звукоизолирующий материал выбрать

Гипсокартонная перегородка с качественной звукоизоляцией представляет собой сложную комплексную конструкцию. в которой не удастся обойтись одним-двумя изоляционными слоями.

Потребуется правильный выбор самих листов гипсокартона, наполнения перегородки, материалов каркаса и даже деталей крепежа.

Советы по выбору гипсокартона читайте в нашей статье .

Итак, минимальный набор, который позволит гасить до 30% шумов. включает:

  • Гипсокартон ГКЛ (ГКЛВ) ПК толщиной 9,5 или 12,5 мм – располагается в два-три слоя с промежутками, заполненными звукоизолирующим материалом, с воздушной прослойкой или без нее.
  • Основной звукоизолирующий слой – листовой или рулонный материал, расположенный в промежутках «пирога». Наибольшее распространение получили: эковата, базальтовая и минеральная вата, войлок или другие вещества.
  • Дополнительный звукоизолирующий слой – используется реже и предполагает проклеивание внутренних опорных поверхностей пробковой, резинопробковой или фольгированной подложкой. Для гипсокартонных перегородок подложка не слишком эффективна.
  • Каркас – представляет собой опорную конструкцию, изготовленную, как правило, из алюминиевого профиля. Служит для фиксации гипсокартона.

96886a0017441a2b10799eff02230e9d.jpgПодобный подход к шумоизоляции перегородки не принесет должного эффекта, даже если сделать конструкцию многослойной. Это объясняется вибрационной природой звуковых волн, которые прекрасно распространяются по сообщающимся поверхностям высокой твердости. В данном случае, в их роли выступают и сами листы, и каркас, и крепления каркаса.

Снизить влияние этой цепочки помогут следующие меры :

  1. применение в качестве внутреннего опорного листа не гипсокартона, а плиты ОСБ;
  2. использование прокладок из микропористой резины между листовыми материалами и полом, потолком, стенами;
  3. проклейка профилей каркаса звукоизолирующими ленточными материалами;
  4. замена алюминиевого профиля на брус из прочных сортов дерева, например, бука;
  5. установка в стенах специальных звукоизолированных дюбелей.

Правильно выполненный комплекс этих действий обеспечит гашение не менее 80% шумов, а это значит, что голоса, музыка на средней громкости и звук двигаемой мебели за перегородкой будут почти не слышны.

Факторы

Что влияет на выбор размеров каркаса и обшивки?

  1. Требования к устойчивости перегородки по отношению к горизонтальным нагрузкам. Этот параметр особенно важен в помещениях с высокой проходимостью (коридорах, прихожих, кухнях) и в тех случаях, когда гипсокартонная стена огораживает помещение с натяжным потолком из пленки ПВХ;

Справка: при натяжении виниловое полотно создает на багет горизонтальную нагрузку в 70 кгс на погонный метр.

  1. Требования к прочности стены по отношению к ударным нагрузкам. Типичный пример помещения с высокими требованиями — детская. Тонкий однослойный гипсокартон может проломиться, когда абориген станет бить по нему деревянной машинкой или пиратской саблей;

Спокойные игры? Не, не слышали.

  1. Пожелания к звукоизоляционным возможностям стены. Чем она толще, тем большим может быть слой шумопоглощающего материала, уложенного между стоек каркаса;
  2. Потребность в скрытой прокладке инженерных систем. В стенке могут быть смонтированы электрическая проводка и локальная сеть, водопровод и канализация, вентканалы и магистрали системы кондиционирования.

Примеры расчетов

Давайте в качестве примера выполним своими руками несколько расчетов перегородки для различных требований к ней.

Экономия места

Если главный приоритет — экономия полезного пространства комнаты, минимальная толщина стены будет равна сумме:

  • Поперечного размера стоечного профиля (5 сантиметров);
  • Суммарной толщины двух листов ГКЛ (9,5 или 12,5 мм).

Итого — 50+9,5+9,5=69 или 50+12,5+12,5=75 мм.


Тоньше некуда: каркас из 50-миллиметрового профиля и однослойная обшивка.

Толщина гипсокартона для перегородок в 9,5 миллиметров допустима лишь в том случае, если она не будет испытывать механических нагрузок в принципе. Лист потолочного ГКЛ легко и непринужденно проламывается случайным ударом локтя или колена.

Тонкая, но прочная

Если вы хотите совместить экономию места с максимальной прочностью стены, ее оптимальная конструкция — усиленный каркас из тонкого (50 мм) профиля и двойная обшивка (односторонняя или двухсторонняя).

Как можно усилить каркас?

  • Деревянными закладными из бруска 50х50, вложенными в стойки;
  • Попарным соединением стоечных профилей при стандартном шаге между ними в 60 см;
  • Уменьшением шага между стойками до 40 см.

Итоговая толщина при двухсторонней двухслойной обшивке составит 50+12,5х4=100 мм.


На фото — стенка с усиленным 50-миллиметровым каркасом и двухслойной обшивкой.

Шумоизоляция, скрытая прокладка коммуникаций

Если внутри каркаса планируется развести водопровод, 50- или 90-миллиметровую канализацию или если стена должна обеспечивать максимальную звукоизоляцию, разумно остановить свой выбор на каркасе максимальной толщины — из 100-миллиметрового профиля.

В отсутствие особых требований к прочности обшивка стены делается однослойной. Итоговая толщина равна 100+12,5х2=125 мм.


Каркас из профиля шириной 10 см.

Экстремальная шумоизоляция

Чтобы поглотить максимум шума, нужно не только заполнить полости каркаса шумопоглощающим материалом, но и акустически развязать между собой обшивку с обеих сторон перегородки. Как это сделать?

Вот инструкция:

  • Соорудите два параллельных каркаса из 50-миллиметрового профиля с минимальным (5-10 мм) зазором между ними;

Для лучшей звукоизоляции под направляющие прокладывается демпферная лента. Она исключает передачу акустических колебаний от профиля к стенам и перекрытиям.

  • Заполните каркас плитами проклеенной минваты. Ее стандартный размер (600х100 мм) позволяет обойтись без дополнительного крепления: плиты устанавливаются враспорку между стойками;


Лучшая шумоизоляция — проклеенная минвата.

  • Обшейте получившуюся конструкцию гипсокартоном с обеих сторон. Лучше прибегнуть к двухслойной обшивке. Цена нескольких дополнительных листов ГКЛ окупится большей прочностью стены и ее меньшей проницаемостью для высокочастотного звука.

Максимальная толщина такой стены будет равна 50+50 (два каркаса из тонких стоек и направляющих) + 5 (зазор между ними) + 12,5х4 (двухслойная обшивка стеновым ГКЛ с каждой стороны) = 155 миллиметров.

Структура и толщина шумоизоляционных перегородок (С115 и С116).

Необходимые инструменты

Звукоизолирующие перегородки из гипсокартона возвести проще всего. Но для этого нужно запастись не только материалами, но и инструментом.


В необходимый минимум начинающего строителя входит:

  • ватерпас, лазерный уровень или обычный строительный прибор;
  • шуруповерт;
  • отвес;
  • рулетка;
  • комплект отверток;
  • ножницы по металлу;
  • резак для гипсокартона;
  • линейка и карандаш.

Без этого минимума к работам приступить нельзя. Но если есть дополнительный инструменты, монтаж пройдет быстрее и проще. Например, подравнять срезы гипсокартона можно специальным рубанком, а для распила металлопрофиля использовать болгарку.


Тонкие звукоизоляторы и гипсокартон

К этой группе относятся следующие материалы:

  1. Мембранный шумоизолятор Tecsound.
  2. Вспененный полиэтилен (подкладки под обои).
  3. Компаунды.
  4. Шумоблоки.
  5. Звукоизоляционные панели.

Компаунды представляют собой вязкие массы, которые можно наносить на гипсокартоновые листы и крепить на стены. Потеря сантиметров площади совершенно не большая – около 5 на одну стену. Материал не из дешевых, но производители утверждают, что эффект от подобной обработки того стоит.

Подкладки, как уже понятно из названия группы, крепятся на гипсокартон сверху, непосредственно перед поклейкой обоев. Эффект минимальный, поэтому используется такое сочетание только как дополнение к основной технологии.

Мембраны дают хороший эффект при их минимальной толщине, чем заслужили доверие и сейчас все чаще используются при из гипсокартона.

Шумоблок – очень тяжелый материал, в сочетании с гипсокартоном практически не используется.

Без участия гипсокартона также обходится звукоизоляция панелями «Фон Стар» – листами повышенной массы с содержанием наполнителя свободного состояния. Это самодостаточная технология, которой пользуются при звукоизоляции помещений для интенсивной работы (в студиях звукозаписи, кинотеатрах и так далее).

До нынешнего времени строители не рассматривали гипсокартон, как звукоизолирующий материал, однако совершенно недавно в широкую продажу поступила новинка – акустический гипсокартон. Этот вид материала предназначен для изоляции помещений с повышенными звуковыми колебаниями и выглядит практически как обычный лист этого материала, но есть существенное отличие – на нем есть перфорационные отверстия где-то сантиметрового диаметра, которые поглощают звук. Обратная часть листа покрыта специальным материалом, который рассеивает оставшийся после прохождения отверстий звук. Такое покрытие не нужно штукатурить – его можно просто окрасить в любой понравившийся цвет. Ознакомиться с новинкой вы сможете почти в любом строй-маркете. Стоит только попросить об этом продавца.

Вот, пожалуй, и все, что бы мы вам хотели рассказать о звукоизоляции с помощью гипсокартона. Надеемся информация, изложенная в статье, найдет свое применение на практике!

Способы звукоизоляции стен из гипсокартона

Перегородки

Как мы выяснили, гипсокартон акустический лишь поглощает шумы, т.е. не дает им отражаться от поверхности. Но, как в таком случае осуществляется звукоизоляция перегородки из гипсокартона?

Решается эта задача путем заполнения пространства между листами гипсокартона шумоизоляционным материалом. В качестве последнего чаще всего используют минеральные маты, которые больше известны, как теплоизоляционный материал.

Заниматься данной работой необходимо, конечно же, еще на этапе монтажа гипсокартонной перегородки. После обшивки одной стороны перегородки гипсокартоном, в пространство каркаса закладываются минеральные маты

При этом очень важно расположить их так, чтобы они плотно прилегали к элементам каркаса, а также полу и потолку. Наличие щелей значительно снизит эффективность шумоизоляции

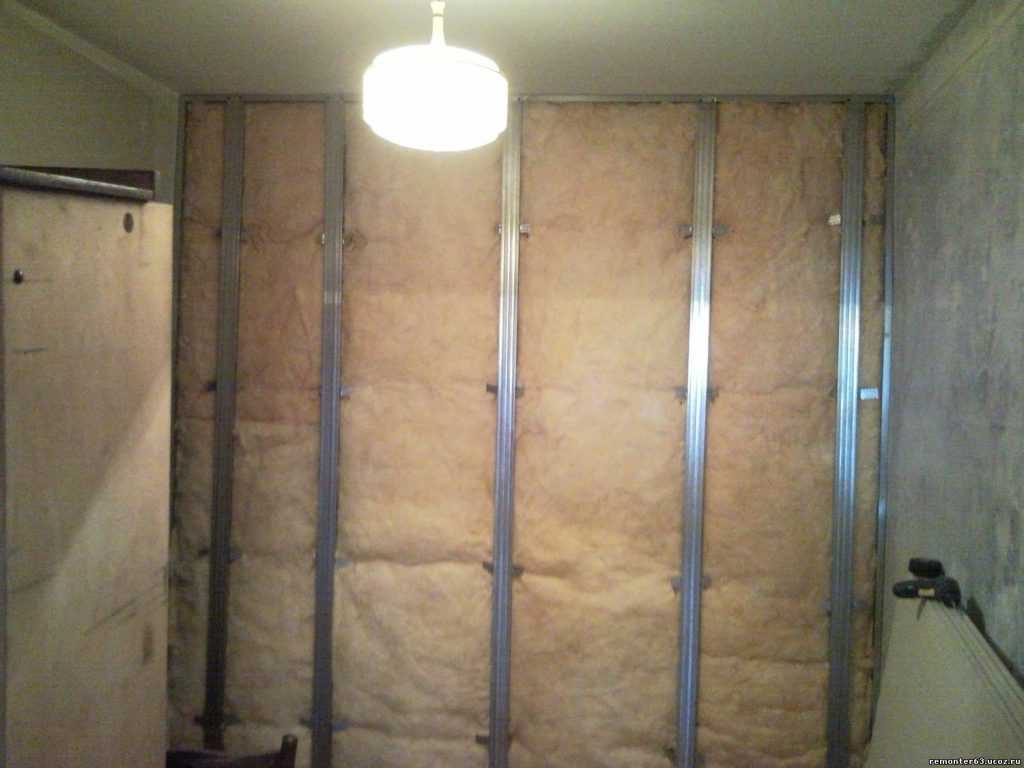

Шумоизоляция перегородки минеральными матами

После укладки минеральной ваты, стена зашивается гипсокартоном и со второй стороны. Следует отметить, что минеральные маты должны плотно прилегать не только к элементам каркаса, но и листам гипсокартона. Если между шумоизоляцией и листами осталось свободное пространство, можно уложить специальную шумоизоляционную мембрану или даже пенофол.

Конечно, наибольшего эффекта можно добиться в случае обшивки каркаса акустическими перфорированными листами. Однако, по объективным причинам, указанным выше, для этих целей их обычно не применяют.

Надо сказать, что звукоизоляция перегородок из гипсокартона может быть выполнена не только минеральными матами, но и многими другими материалами. К примеру, для этих целей можно использовать:

  • керамзит;
  • песок;
  • пенополистирол;
  • эковату;
  • льняные маты и т.д.

Чтобы шумоизоляция перегородок была максимально эффективной, следует также уделить внимание межкомнатным дверям. Желательно, чтобы они были полыми, к примеру, из МДФ, и заполнены шумоизоляционным материалом


Звукоизоляционный материал Тексаунд

Стены

Шумоизоляция стен, которые впоследствии обшиваются гипсокартоном, может быть выполнена также, как и шумоизоляция гипсокартонных перегородок. Правда, применять данную технологию имеет смысл лишь в том случае, если планируется утеплять стены.

Если же такой цели нет, то лучше отказаться от подобной шумоизоляции. Дело в том, что уложенный под гипсокартон шумоизоляционный материл, такой как минеральные маты, отнимет лишнее пространство в помещении. Поэтому целесообразней воспользоваться следующими способами решения данной проблемы:

  • расположить под гипсокартоном тонкую звукоизоляционную мембрану, такую как «Тексаунд». Последняя представляет собой полотно, толщиной в несколько миллиметров. Данный шумоизоляционный материал следует укладывать в пространство между стеной и каркасом гипсокартона;


Пробковые обои хорошо поглощают звук

  • использовать шумоизоляционные отделочные материалы, которые монтируются поверх гипсокартона. К примеру, отлично поглощает шум пробковое покрытие, кроме того, существуют специальные краски для этих целей;
  • звукоизоляция стены из гипсокартона также может быть выполнена напыляемыми материалами, которые появились на рынке совсем недавно. Они наносится в виде пены на тыльную сторону гипсокартона, при этом можно контролировать толщину напыления.

Наибольшей популярностью среди таких материалов пользуется Sonaspray. Правда, для напыления этого покрытия требуется специальное оборудование. Соответственно, выполнить работу своими руками не получится.

Sonaspray имеет пенистую структуру

Вот, пожалуй, и вся информация относительно шумоизоляции стен из гипсокартона, которой я хотел поделиться с вами в данной статье.

Места проникновения шумов

Всем очевидно, что шум в наше жилье проникает через стеновые перегородки и перекрытия, окна, балконные проемы, двери. Чтобы определиться с выбором технологии звукоизоляции, которую хотите сделать своими руками, вы в первую очередь должны проанализировать, что или кто именно вам мешает. Зачастую, вы можете раздражаться на шумы, которые проникают к вам из соседских квартир через стены, потолок, пол.

90c6f45e52ee4fd653b2c60203ec5d27.jpgЗакрытие шумоизоляции гипсокартоном

Выясните, откуда именно исходит звук, если вы проживаете на первом этаже – к вам звуки навряд ли проникают через пол. Если вам досталась квартира на последнем этаже, то местом, которое не нуждается в звукоизоляции, будет потолок. Также не имеет смысла изолировать стены, соединяющие ваши комнаты между собой, поскольку этот шум вы можете прекратить самостоятельно. Если в вашем доме нет лифта, то и изолировать стену, граничащую с лестничной клеткой тоже не обязательно. Конечно, если вы запланировали масштабные работы и решили применить технику «комната в комнате», то тогда изоляции будут подвержены все без исключения перегородки, но это очень затратное мероприятие, как по финансовым вливаниям, так и по временным рамкам, поэтому к подобным работам прибегают редко.

Также вам следует знать, что не всегда дело только в стенах. Дома, которые подвергались длительной эксплуатации, часто имеют всякого рода дефекты – к ним относятся появившиеся при усадке дома щели и трещины, дополнительные, сделанные вами или соседями отверстия, всевозможные перепланировки

Перед началом работ обязательно внимательно изучите свои стены, потолок, пол, с которых предварительно была удалена отделка, обратите внимание на места крепления освещения, углубления для розеток и выключателей. Если вы обнаружили нарушение целостности стен или перекрытий, первым делом нужно от них избавиться, заделав все трещины и щели, это уже принесет ощутимый эффект

Вычислить невидимые глазу дефекты вы можете с помощью простых и доступных способов:

  • Определение повреждений стен с помощью горящей свечи. Всем понятно, что пламя свечи реагирует на малейшие колебания воздушных масс – пройдите со свечей около своих стен, внимательно наблюдая за пламенем, как только заметите колебания, отметьте место обнаружения. Эта зона должна быть заизолирована в первую очередь.
  • Вычисление трещин и щелей с помощью влажных рук. Под действием влаги вы легко ощутите неприятных холодок на ладони в тех местах, где целостность перекрытия нарушена. Так же отметьте место обнаружения и следуйте дальше.

Места проникновения шумов необходимо зашпаклевать

После проведенного исследования, тщательно зашпаклюйте все отмеченные места. Подготовительные работы можно считать завершенными.

Усиление звукоизоляции на готовой стене

Но что делать, если стена или перегородки уже готовы, а звукоизоляция нужна более качественная? В этой ситуации можно прибегнуть к следующему решению: установить звукоизоляцию поверх существующей ограждающей конструкции.

Однако у этого метода есть одно важное условие: нельзя монтировать шумоизоляцию с внутренней стороны стен, т. к

многие звукоизоляты нарушают вывод конденсата из помещений, что приводит к заплесневению стен под ними. Наиболее удобным решением в этой ситуации является применение пробкового материала – из-за простоты монтажа и его шумопонижающих свойств.

В таблице ниже представлены материалы, которые можно использовать в качестве звукоизоляции гипсокартонных перегородок. Вы можете сравнить их технические характеристики и окончательно определиться с выбором.

Материал Плотность, кг/м3 Коэффициент теплопроводности Паропроницаемость Коэффициент звукопоглощения Степень горючести Аллергенность
Базальтовая вата 30-190 0,035-0,040 0,6-0,4 0,9-0,95 не горит нет
Пенополистирол 40-150 0,038-0,05 0,05 0,45-0,5 умеренная нет
Пенополиуретан 40-80 0,023-0,041 0,05 0,5 не горит да
Пробковый агломерат 220-250 0,042 0,02-0,06 0,85 не горит нет
  1. 1Чем выше плотность, тем большую нагрузку может выдержать материал. Пробковый агломерат и базальтовая вата обходят по этому параметру «соперников».
  2. 2Коэффициент теплопроводности отражает количество тепла, способного пройти за единицу времени сквозь материал. Пенополиуретан в этой ситуации показал лучший результат.
  3. 3Чем больший показатель паропроницаемости у материала, тем больше конденсата способен пропустить сквозь себя материал. По этому параметру лидирует базальтовая вата.
  4. 4По снижению уровня шума первое место занимает базальтовая вата.
  5. 5Все виды изолятов, кроме пенополистирола, не горят.
  6. 6Только для пенополиуретана из перечисленных выше материалов характерна аллергенность.

Базальтовая вата показала себя как лучший звукоизоляционный материал. Плотный материал, характеризуемый высокой степенью звукопоглощения, не только не горит и не вызывает раздражения, но и служит прекрасным теплоизоляционным материалом. Остальные материалы подобным похвастаться не могут.

Звукоизоляция межкомнатных перегородок из гипсокартона

Строя новый дом или меняя стандартную планировку уже готового жилья, мы часто задумываемся об установке межкомнатных каркасных перегородок для более эффективного зонирования и увеличения полезной площади помещений.

Не станем описывать все этапы возведения конструкций, так как этому будет посвящена отдельная подробная статья. Расскажем только об особенностях и преимуществах перегородок, а также о правилах их звукоизоляции:

  • Так как эти конструкции не являются несущими, использовать тяжелый массивный кирпич или бетон, при их изготовлении, необязательно.
  • В широком ассортименте строительных материалов, предназначенных для таких работ, наибольшее предпочтение отдается гипсокартону. Его достоинства в том, что он универсален, недорог, легок в монтаже и отличается идеально ровной поверхностью.

Однако, наряду с установкой, не следует забывать и о звукоизоляции гипсокартонных перегородок между комнатами.

  • Эффективность конструкции зависит от сочетания мягкого внутреннего слоя, поглощающего шум, с жесткими звукоотражающими наружными слоями.
  • Уровень звукоизоляции, в таких конструкциях, зависит от толщины и жесткости облицовочных слоев, ширины промежутка между ними, а также коэффициента шумопоглощения внутреннего материала.
  • Узкие многослойные перегородки намного эффективней, чем толстые монолитные. Вдобавок они способны существенно сэкономить полезную площадь жилья.

Оборудуя перегородку из гипсокартона звукоизоляцией, необходимо помнить о том, что места крепления каркаса к жестким конструкциям, потолку и полу, нужно обязательно изолировать упругими прокладками.


Важно! В целях безопасности, всю электропроводку, монтируемую в межкомнатной перегородке, необходимо прокладывать только в гофрированных трубках!

Завершая рассказ об удобстве и эффективности межкомнатных перегородок, хотелось бы обратиться к нашим читателям. Если вы уже имеете опыт в изготовлении подобных конструкций и готовы им поделиться на страницах нашего сайта – мы будем очень рады. Если же перегородка из гипсокартона с шумоизоляцией пока только в ваших планах — мы ответим на все вопросы, которые у вас возникнут, а наши специалисты дадут все необходимые рекомендации по практическому решению этой задачи.



Индекс звукоизоляции

Параметр делится на категорию индекса изоляции воздушных шумов (распространение звуковых волн по воздуху) и ударных звуков (распространение через элементы конструкции). Эти два параметра сложно разделить

Обычно во внимание берут воздушный индекс, так как по воздуху передается большая часть шумов.

Ограждающие конструкции по-разному защищают от шума. Индекс звукоизоляции, обеспечивающий значительный комфорт, составляет 54 дБ. На этом уровне должны быть сделаны стены между квартирами. Снижение его всего на 4 дБ снижает степень комфорта до низкой. Комфортными с точки зрения звукоизоляции считаются межкомнатные перегородки с индексом 43 дБ, а между туалетом и комнатами он должен быть около 50 дБ.

Звукозащитные свойства зависят от плотности и толщины перегородок. Улучшение звукоизоляции за счет толщины стен является неэффективным методом. Увеличение ее в 2 раза улучшает звукоизоляцию всего на 10-15 дБ. Определить существующий на данный момент индекс звукоизоляции можно по передаче звуков. Обычный разговор обладает силой 45 дБ, плач ребенка – 70 дБ, шепот – 20 дБ. Если слышен разговор соседей за стеной, значит, индекс ниже 45 дБ. Проблему можно решить просто, приобретая на строительном рынке материалы с индексом на 15-20 дБ. Если обшить ими стену, соседей уже не будет слышно.

Шумоизоляция перегородок включает еще один параметр – коэффициент звукопоглощения. Способностью уменьшать силу звука, поглощая его, обладают структуры, имеющие мягкую, зернистую, ячеистую или ворсистую структуры с  хаотичным строением. Попадая внутрь таких материалов, звук должен преодолеть множество преград. Измерительная шкала коэффициента поглощения находится в пределах от 0 до 1. В таблице приведены его значения для разных материалов. Из нее видно, что коэффициент еще зависит от частоты.

Коэффициент звукопоглощения для разных материалов

Материал, объект Частотная характеристика, Гц
125 250 500 1000 2000 4000
Штукатурка гипсовая 0,02 0,026 0,04 0,062 0,058 0,028
Штукатурка известковая 0,024 0,046 0,06 0,085 0,043 0,056
Древесноволокнистые плиты (ДВП), 12 мм 0,22 0,30 0,34 0,32 0,41 0,42
Панель гипсовая 10 мм с относом от стены на 100 мм 0,41 0,28 0,15 0,06 0,05 0,02
Пол паркетный 0,04 0,04 0,07 0,06 0,06 0,07
Пол дощатый на лагах 0,20 0,15 0,12 0,10 0,08 0,07
Застекленные оконные переплеты 0,35 0,25 0,18 0,12 0,07 0,04
Двери лакированные 0,03 0,02 0,05 0,04 0,04 0,04
Ковер шерстяной толщиной 9 мм по бетону 0,02 0,08 0,21 0,26 0,27 0,37

Слой материала, имеющий коэффициент 0,4 при толщине 5-10 см, считается пригодным для звукопоглощения. Проблемой является потеря пространства в помещении под  звукоизоляцию.

Чем выше коэффициент поглощения, тем лучше звукоизолирующие свойства у материала, но при этом отражение звука ухудшается. Эти 2 параметра в одном материале плохо сочетаются: увеличение одного из них приводит к снижению другого. Выходом является применение многослойных панелей, где должен использоваться как звукоизолирующий, так и звукопоглощающий слой, а также воздушные промежутки. На границе разных сред, когда звук попадает из одной в другую через слой воздуха, он также теряет силу.

Дополнительные средства повышения уровня звукоизоляции

Вышеописанных процедур, в принципе, достаточно для высокого уровня шумоизоляции стен, перегородок и потолка.

Для достижения максимального эффекта можно, однако, использовать дополнительные методы изоляции.

Чтобы увеличить шумоизолирующие свойства гипсокартонных перегородок, необходимо тщательно обработать герметизирующими средствами места стыков гипоскартона с несущей конструкцией, в районе стен, потолка и пола.

Видео:

Уплотнители, уложенные под металлический профиль, в данном случае, не исключает необходимости герметизации, так как выполняют совсем другие задачи.

Они препятствует передаче звуковых волн от стен, но не способны защитить от звуковых волн, передающихся по воздуху.

Кроме того, не стоит забывать о любых отверстиях, коммуникациях, которые проходят через простенки.

Их тоже необходимо, по возможности, максимально герметизировать, чтобы исключить движение воздуха через них.


Увеличить уровень звукоизоляции можно посредством одновременного использования двух различных модификаций листов из гипса.

Кроме привычного гипсокартона, существует гипсоволоконная плита.

Они имеют разную плотность, что позволяет более эффективно остановить различные звуковые волны.

К примеру, с одной стороны перегородок можно установить гипсоволокно, а с другой – гипсокартон.

Такой же эффект может иметь и параллельное использование звукоизолирующих материалов разной плотности, например, комбинируя минеральную вату и пробку.

Кроме того, что в таком случае будут использованы различные по плотности материалы, увеличится и количество слоев изоляции, что также способствует повышению поглощения звуковых волн.


Согласно мнению экспертов, именно этот способ позволяет добиться максимального звукоизолирующего эффекта.

Использование гипсокартона со звукоизоляцией позволяет серьезно снизить уровень поступающего шума.

Этот вид гипсокартона носит название акустический.

Он представляет собой гипсовый лист на основе звукоизолирующего слоя.

По всему листу равномерно расположено большое количество круглых отверстий до 10 мм диаметром.

Видео:

Принцип действия шумоизоляционного гипсокартона в том, что звуковые волны не отбиваются от стены или потолка, а проходят в отверстия и погашаются о внутренний изоляционный слой.

Особенностью такого материала является использование в тех помещениях, в которых находится источник шума.

Именно в таком случае они реально эффективны.

Такой материал применяется для стен, перегородок и потолка в музыкальных классах, бойлерных, насосных и других технических помещениях.

Этот материал существенно дороже обычного гипсокартона.

Таким образом, звуконепроницаемые перегородки из гипсокартона – это доступная каждому конструкция, которая при своей простоте способна обеспечить высокий уровень комфорта и домашнего уюта.


Современные изолирующие материалы позволяют добиться тишины и покоя.

Среди них — вполне можно подобрать недорогие, безопасные и эффективные средства, а их комбинирование позволяет достичь максимального результата.

Кроме того, уделяя внимание деталям, можно практически полностью исключить проникновение звуковых волн любыми путями. .

Звукоизоляция перегородок

Звукоизоляция каркасных или пустотелых перегородок увеличивается с увеличением массы и плотности материала обшивки, а также ширины и звукопоглощающих свойств воздушного промежутка между обшивкой.

Звукоизоляция стен, имеющих окна или двери, практически определяется звукоизоляцией проёмов, обычно более низкой, чем у глухой части ограждения. Сосредоточьте усилия на увеличении звукоизоляции именно дверей, а затем выбирайте конструкцию перегородки с адекватной звукоизолирующей способностью.

Свод правил, СП 51.13330.2011 «Защита от шума», устанавливают следующие нормативные индексы изоляции воздушного шума стен и перегородок жилых помещений Rw, дБ (децибел), не менее:


Указанные нормы установлены для среднечастотного диапазона воздушного шума 100 – 3150 Гц. Для защиты от низкочастотных звуков, например сабвуфера домашнего кинотеатра, необходима более мощная звукоизоляция, работающая именно в низкочастотном диапазоне шумов.

Для обеспечения необходимой звукоизоляции каркасных перегородок выполняют следующие мероприятия:

  1. Обшивка каркаса двойным и даже тройным слоем листов с одной, а лучше с двух сторон улучшает звукоизоляцию перегородки. Гипсоволокнистые листы тяжелее, поэтому обшивка из этого материала лучше гасит звук.
  2. Более высокая звукоизоляция будет у каркасных перегородок, облицованных массивными, но гибкими листовыми материалами. Поэтому гипсокартонные (или гипсоволокнистые) листы (плотность 850-1000 кг/м3) предпочтительнее, чем плиты из ДСП, МДФ, OSB (плотность 700-750 кг/м3).
  3. Пространство каркаса между листами обшивки заполняют звукопоглощающими минераловатными плитами. Плиты звукоизоляции могут быть меньшей толщины, чем ширина профиля каркаса. Наличие некоторого воздушного промежутка между плитами и обшивкой повышает звукоизоляцию на низких частотах. Однако, необходимо обеспечивать непрерывность звукопоглощающего слоя из плит. Каждое отверстие или щель – это отличный проводник звука. Специальные звукопоглощающие плиты из акустической минеральной ваты обеспечивают увеличение звукоизоляции каркасных перегородок, в зависимости от их конструкции, на величину 5-8 дБ. Применение в звукоизоляционных конструкциях произвольных утеплителей приводит к гораздо меньшему эффекту или вовсе не оказывает на звукоизоляцию никакого эффекта.
  4. Стойки и направляющие профили каркаса прикрепляют к стенам и перекрытиям через звукоизолирующую упругую ленту, которая предотвращает переход звуков на перегородку.
  5. Перегородку выполняют на двух независимых каркасах только с наружной обшивкой, c укладкой звукопоглощающих минераловатных плит и воздушным промежутком между ними по схеме, представленной ниже на рисунке — w115.
  6. Звукоизоляция каркасной перегородки из ГКЛ на двух независимых каркасах 2х50 мм всегда выше, чем у перегородки на одном каркасе шириной 100 мм.


1) в качестве звукопоглощающего слоя используется акустическая минеральная вата AcoustCWool Concept (54 кг/м3 ±10%, НГ); 3) звукоизоляция исходной перегородки w111 составляет Rw = 41 дБ; 4) w115 — два независимых каркаса с промежутком 50 мм.


Для сравнения — кирпичные перегородки, выполненные из полнотелого керамического кирпича, оштукатуренные с двух сторон, имеют следующие значения индекса шумоизоляции:

  • стена в два кирпича (толщина со штукатуркой 530 мм) — Rw = 60 дБ;
  • стена в один кирпич (толщина со штукатуркой 280 мм) — Rw = 54 дБ;
  • стена в полкирпича (толщина со штукатуркой 150 мм) — Rw = 47 дБ.
  • то же в полкирпича из пустотелого керамического кирпича  — Rw=37 дБ.
  • стена в полкирпича из силикатного кирпича — Rw=52 дБ.
  • стена из блоков ячеистого бетона толщиной со штукатуркой 180 мм. — Rw=44 дБ.

Многие задают вопрос о том, почему разница величины Rw такая небольшая для разных вариантов конструкции перегородок?

Дело в том, что чувствительность человеческого уха уменьшается по мере увеличения мощности звукового излучения. Например, если мощность звукового излучения увеличится примерно в 10 раз, то человек воспримет такое увеличение громкости звука только в два раза. Единица измерения уровня звука дБ (децибел) величина относительная, как раз и отражает эту зависимость. Разница в 2 дБ означает, что громкость звука для человека изменится в два раза, тогда как мощность звукового излучения изменится приблизительно в 10 раз.

Как выбрать звукопоглощающий материал

Принцип звукопоглощения.

Для звукоизоляции стен используют материалы, продаваемые покупателю в виде рулонов или плит. Бывают звукоизоляторы органического (минерального) происхождения и синтетические вещества. Характеристикой, отражающей звукопоглощающие свойства материалов, является степень жесткости:

  1. Твердые материалы. Представляют собой гранулированную минвату, в состав которой входят зерна перлита и вермикулита.
  2. Полутвердые материалы. Как правило, это минваты, имеющие ячеистую структуру.
  3. Мягкие. В основе лежит стекловолокно, войлок или минвата.

В последние годы большое внимание уделяют новому жидкому звукоизолирующему материалу, в основе которого лежит пробка — изокорку. Его наносят путем распыления поверх последнего слоя стен из гипсокартона, в результате чего образуется монолитная однородная поверхность, на которой отсутствуют швы

Этот материал удовлетворяет всем экологическим нормам и обладает хорошим эффектом звукоизоляции.

Монтаж шумоизоляционных перегородок

Каркас и крепления

Перегородки из ГКЛ с шумоизоляционным эффектом можно возводить своими руками. Технология их монтажа сходна с методикой возведения обычных фальш-стен, однако есть ряд нюансов, которые обязательно должны быть учтены.


Схема сборки фальш-стены

Совет!
Если ранее вы не собирали каркасы перегородок из ГКЛ – рекомендуем изучить видео на нашем сайте и попрактиковаться в выполнении основных операций.

Инструкция по сборке каркаса и его обшивке приводится ниже:

  • Работы начинаем (как и обычно) с разметки стен, пола и потолка. Для нанесения разметки под будущую перегородку используем лазерный уровень, проецирующий на поверхности сетку координат.
  • В соответствии с разметкой и полученными размерами начинаем вырезать элементы каркаса. С точки зрения звукоизоляции деревянные брусья, конечно, являются более выигрышными, но в большинстве случаев используют все же металлические профили.


Прокладка ленты «Вибростек» по периметру

  • На пол и потолок по стандартной технологии закрепляем отрезки стартового профиля. Между несущими конструкциями и металлом прокладываем полосы эластичного материала («Вибростек» или аналогичный), чтобы снизить громкость ударного шума.
  • Если есть необходимость в использовании подвесов, используем специальные модели типа «Виброфикс», «Виброфлекс-КС» и т.п. Полимерные вставки в этих подвесах обеспечивают звукоизоляцию при контакте «металл – металл».


Фото подвесов «Виброфикс»

  • Для крепления стоит использовать не стандартные дюбели с пластиковой или металлической гильзой, а специализированные полимерные узлы крепления. Они работают по тому же принципу, что и подвесы с пористыми вставками.
  • Направляющие профили крепим с помощью саморезов-«клопов». Между стенками стартового и направляющего профиля специалисты рекомендуют укладывать полимерные прокладки, а после крепления все щели обрабатывать герметиком. Это снизит уровень вибрационного шума.

Совет!
Чем больше шаг между вертикальными стойками, тем выше звукоизоляция конструкции.

  • В боковые профили вокруг дверного проема закладываем деревянные брусья, надежно фиксируя их саморезами.

Заполнение и обшивка

В пространство между элементами каркаса укладываем плиты заполнения. Для удобства можно обшить перегородку с одной стороны – тогда минеральная вата не будет вываливаться.


Перегородка в разрезе

Чтобы увеличить коэффициент звукоизоляции и звукопоглощения, следует соблюдать такие рекомендации:

  • Вначале обрешетку для гипсокартона из профиля с одной стороны обшиваем листами из ГКЛ толщиной 12,5 мм. Для обшивки используем саморезы по гипсокартону.
  • Затем внутри самой перегородки прокладываем необходимые коммуникации. Проводку скрываем в пластиковых кожухах, на трубы надеваем полиуретановые чехлы.


Укладка матов из каменной ваты

  • Укладываем звукоизоляционные маты, не оставляя пустых пространств между ними. Поверх матов крепим звукоизоляционную мембрану (если конструкция это предусматривает).

Совет!
Если не используются мембранные материалы, то между профилем и обшивкой из ГКЛ также стоит прокладывать пористую ленту.
Упоминаемая выше лента «Вибростек» вполне подойдет.

  • Обшиваем каркас для гипсокартона с другой стороны гипроком в 12,5 мм.

Обшивка каркаса ГКЛ

Более эффективной является шумоизоляция перегородок из двух слоев гипсокартона. Для этого поверх обшитой стены монтируем еще один слой, при этом швы между плитами должны быть смещены минимум на 20 см.

После закрепления второго слоя обшивки заполняем герметиком («Вибросил» или аналогичный) щели между нижним краем ГКЛ и полом. Это делается для того, чтобы минимизировать звукопропускание в этой зоне.

В принципе, на этом работа по возведению перегородки из ГКЛ с повышенными звукоизоляционными характеристиками завершена. Нам остается лишь расшить швы, зашпатлевать их и нанести финишную отделку. Она, кстати, тоже может влиять на громкость проникающих звуков. К примеру, неплохо себя зарекомендовали пробковые обои — их пористая структура отлично «гасит» громкие звуки.

Полезная информация

Люди нередко путают понятия. Из-за этого возникает неразбериха и недопонимание между продавцом и покупателем. Чтобы этого не было, внесем ясность по некоторым вопросам:

  • Звукопоглощение и звукоизоляция – это не одно и тоже. Потому рекомендуют при возведении стен использовать материалы, обладающие обоими характеристиками. Звукопоглощение происходит в массивных конструкциях, которые гасят вибрации. Шумоизоляция их отражает и искажает.
  • Важно количество слоев материала, но не расстояние между ними – чем толще стена, тем лучше ее звукоизолирующие свойства, даже если внутри нее воздух и толщина не предполагает дополнительных слоев гипса. Этот же эффект наблюдается на окне с тройным стеклопакетом. Если он такой же толщины, как и двойной, то снижение шумов будет незначительным.
  • Не всякие звукоизолирующие прокладки хорошо защищают от шума. Некоторые материалы снижают его на величину, меньше чем 5 ДБ. Потому специалисты рекомендуют применять плиты из акустической минеральной ваты – она отличается хорошим звукопоглощением.
  • Уровень шумов снижается благодаря правильной планировке вентиляции и дверей.

Любой человек интуитивно полагает, что чем толще перегородка, тем меньше она пропускает звуков. Это так лишь отчасти, так как значение имеет все.

Ошибки при обустройстве звукоизоляции

  • Отделка помещений только звукопоглощающим материалом. Для увеличения звукоизоляции необходимо его совместное применение со звукоизолирующими панелями, а также использование массивных ограждений с акустической развязкой в местах примыканий.
  • Расположение шумного инженерного оборудования в любом месте здания со звукоизоляцией. Эффективность звукозащитных материалов ограничена. Не всегда удается обеспечить надежную звуковую защиту от инженерного оборудования. Его всегда следует размещать на удалении от защищаемых помещений.
  • Звукоизоляционные межкомнатные перегородки только за счет большого значения индекса звукоизоляции. Этого недостаточно, поскольку звук распространяется также по коммуникациям и строительным конструкциям.
  • Звукоизоляция стены из трехслойного гипсокартона с наполнителем. Для большей эффективности следует выбирать специальные звукопоглощающие материалы, использовать упругие прокладки между каркасом и строительными конструкциями, а также герметизировать стыки.
  • Звукоизоляция помещения тонкими, но эффективными звукоизолирующими экранами. Звуконепроницаемый барьер можно создать только с помощью конструкции «масса-упругость-масса», где минимальная толщина составляет 40-50 мм.

Правильный монтаж шумоизоляции межкомнатной перегородки

Очень важно для хорошей шумоизоляции перегородки из гипсокартона избежать жестких связей между основными и фальшповерхностями. Для этого обязательно применение уплотнительной ленты в местах стыка профилей каркаса и основных поверхностей помещения


При монтаже звукоизоляционных плит первым делом устанавливаются горизонтальные направляющие на полу и потолке на уплотнительную ленту. После этого с интервалом в 59 см закрепляются вертикальные направляющие.


Затем проводят монтаж листов ГКЛ с одной стороны.


Плиты изоляции, например «Акустик Баттс» вставляются в каркас. Материал используется 50 мм толщиной либо 100 – точные размеры зависят от требуемого уровня звукоизоляции.


Последний этап – окончательная обшивка ГКЛ с другой стороны.


Качественно собранная конструкция снижает индекс Rw от 43 до 62 ДБ.

Еще больше интересных статей

  • Как сделать перегородку из гипсокартона с дверью в комнате
  • Как и чем заделать стыки гипсокартона
  • Как шпаклевать стыки гипсокартона: советы от мастера
  • Как крепить гипсокартон к стене: 3 способа монтажа гипсокартона на стены
  • Потолок из ГКЛ: самостоятельный монтаж потолка из гипсокартона

Подходы к звукоизоляции

Основные определения

Низкий уровень фонового шума – один из факторов, определяющих, насколько комфортно нам будет в помещении. Однако далеко не всегда этот уровень является достаточно низким, и поэтому при строительстве, ремонте и отделке наших домов мы часто вынуждены принимать меры по уменьшению громкости поступающих в помещение звуков.


Нормальный уровень внешнего шума – важный компонент комфорта

Обеспечение защиты помещения от шума носит название звукоизоляция, и включает в себя две составляющие:

  • Собственно звукоизоляцию – уменьшение показателей звукового давления при прохождении звуковых волн через ту или иную поверхность (в нашем случае – перегородку из гипрока).
    Звукоизоляция представляет собой интегрированный показатель, объединяющий в себе эффективность снижения воздушного шума (обозначается символами Rw), и эффективность нейтрализации ударной шумовой нагрузки (Lnw).

Обратите внимание!
И Rw, и Lnw измеряются в децибелах. Чем меньше Lnw и чем больше Rw, тем эффективнее звукоизоляция

  • Звукопоглощение – снижение энергии звуковых волн при контакте с поверхностью (стеной, перегородкой и т.д.). Звукопоглощение реализуется за счет переведения энергии звука в тепловую и механическую.
    Коэффициент звукопоглощения разных материалов и конструкций может находиться в пределах от 0 до 1, и чем он больше, тем большим снижением уровня звука отличается конструкция.


Распространение звуковых волн

Как видите, простой на первый взгляд процесс обладает рядом нюансов, и чтобы успешно решить стоящую перед нами задачу, необходимо принимать во внимание как звукоизоляцию, так и шумопоглощение материалов. А это значит, что шумоизоляция гипсокартонных перегородок может быть эффективно реализована исключительно в рамках комплексного подхода.

Комплексный принцип звукоизоляции квартиры

Что же включает в себя комплексный подход к снижению уровня фоновых шумов?

Не следует думать, что возведение максимально толстой перегородки из ГКЛ способно надежно защитить комнату от громких звуков.

Да, в какой-то мере повышение толщины межкомнатных стен снизит шум, но если вы хотите, чтобы в выбранной вами комнате было действительно тихо – нужно принимать во внимание практически все:

  • Во-первых, главным источником шума является внешняя среда. Если в помещении есть окно, выходящее на улицу, то львиная доля неприятных шумов будет доноситься именно оттуда. Для снижения уровня шума, поступающего со стороны проезжей части или шумного двора следует установить окно с двухкамерным стеклопакетом, а также обеспечить эффективную регулировку фурнитуры.

Комплексный подход к защите от шума очень важен

Совет!
В профессиональных звукозаписывающих студиях стеклопакеты часто заполняют гексафторидом серы.
Цена такого решения, конечно, весьма существенна, но и шум «отсекается» практически полностью.

  • Во-вторых, следует подумать о звукопоглощающей обработке капитальных стен – как внутренних, так и наружных. Здесь есть множество технологий, начиная от применения многослойных штукатурных комплексов и заканчивая обшивкой гипроком.
  • Также не стоит забывать, что источниками нежелательных громких звуков могут стать соседи сверху и снизу. А это значит, что и для пола, и для потолка нужно принимать соответствующие меры.

Кроме того, есть еще один аспект: вы можете не только страдать от шума, но и сами создавать его. Поэтому, планируя комплексную звукоизоляцию, следует задуматься еще и о защите окружающих от шума из вашей квартиры. Если вы любите шумные вечеринки, или предпочитаете слушать музыку «на полную», это точно будет не лишним.

Теоретические основы

Прежде чем монтировать изоляционные слои, необходимо разобраться в природе функций, которые они должны выполнять, а также в некоторой основной терминологии.

Звукоизоляцией называют совокупность мер и технических решений, направленных на снижение уровня поступающего извне шума.

Сами же шумы условно классифицируют на три группы:

  1. Ударные – возникают вследствие механического воздействия на поверхность и изначально распространяются в твердой среде (удары, стуки, скрипы и т. п.)
  2. Конструкционные – формально являются разновидностью ударных, но из-за своей специфики выделяются в отдельную группу. Возникают вследствие относительного смешения элементов конструкций относительно друг друга, что свойственно, к примеру, каркасным домам. К конструкционным шумам можно отнести, в частности, скрип паркета.
  3. Акустические – самая распространенная группа, в которую входят все звуки, исходящие из внешних источников и попадающие в структуру стен и перегородок из воздушной среды. Примером акустических шумов могут служить голоса людей и музыка.

ed05e8a2cfd34b7783ff140b2cfcbffb.jpgЕсли звукоизоляция – общее понятие, характеризующее разные направления деятельности, то шумопоглощение – более узкая, физическая сфера, указывающая на степень рассеивания звуковых волн в твердой среде.

На практике оба этих явления неразрывно связаны с теплоизоляцией как способом предотвращения потерь тепла в результате теплообмена с внешней средой.

Поэтому современный рынок строительных материалов включает множество комбинированных средств, которые обеспечивают комплексную звуко- и теплоизоляцию поверхностей, хотя существуют и «узкоспециализированные» вещества. Подробнее о них и других изоляционных материалах вы сможете узнать из следующего раздела.

Материалы для наполнения перегородок из гипсокартона

Особое значение для создания идеального уюта в помещении имеют материалы для звукоизоляции. Они должны обладать такими техническими характеристиками:

  • коэффициентом звукопоглощения 0,8 и более;
  • толщиной более 10 см;
  • их удельный вес в площади создаваемой конструкции должен превышать 50%;
  • отличаться несложным монтажом на стены;
  • обладать минимальным водопоглощением;
  • иметь достаточную прочность и максимальный срок службы.

В большинстве случаев звукоизоляционные материалы для гипсокартона реализуются в рулонах или в плитах. По степени жесткости они классифицируются на:

  • твердые;
  • полутвердые;
  • мягкие.

Сразу следует упомянуть об акустическом гипсокартоне. Его листы состоят из множества отверстий. Благодаря перфорированной поверхности, увеличивается шумопоглощающая площадь и происходит снижение шума при отражении звуковых волн. Обратная сторона гипсокартонных листов покрывается нетканым полотном. Благодаря нему значительно уменьшается количество звуковых волн, проходящих во внутреннюю часть перегородки. По этой причине сфера использования акустического материала не ограничивается обшивкой потолков и стен. Его можно использовать и внутри перегородки. Наиболее востребованными изделиями является акустический гипсокартон Gyptone и КНАУФ-акустика. К материалам, которые можно использовать для звукоизоляции гипсокартона внутри перегородок, относятся:

  • акустические мембраны;
  • плиты из стекловолокна;
  • каменноватные панели;
  • пенополистирол;
  • пенополиуретановые и полиэфирные плиты;
  • минераловатные изделия;
  • напыляемые покрытия.

Мембраны, снижающие уровень шума, являются тонким полимерным полотном. Оно покрыто слоем ворсинок из войлока. Толщина мембран колеблется в пределах 3-12 мм. Такой размер позволяет использовать данный звукоизоляционный материал в самых тонких перегородках. Принцип действия мембран схож со звуковым барьером, который препятствует распространению звуковых волн. Войлочные ворсинки на поверхности материала поглощают часть звука. Наибольшим спросом пользуются звукоизоляционные мембраны Tecsound.  Довольно востребованы и плиты KNAUF Insulation, сделанные из стекловолокна. Хотя плиты имеют высокую стоимость, они являются одним из лидеров по параметрам изоляции звуковых волн. Причем этот материал неподвержен:

  • намоканию;
  • гниению;
  • горению.

Звукопоглощающие маты Rockwool изготовлены из каменной ваты. Благодаря однородной структуре панелей происходит отличное рассеивание воздуха. Каменноватные плиты являются негорючим и экологически безопасным материалом. Неплохим вариантом для звукоизоляции перегородок  из гипсокартона станет использование пенополистирола. Он тоже не пропускает влагу. Единственный нюанс – это правильная заделка стыков между плитами. Но и этот пробел уже решен многими производителями. В продаже есть листы пенополистирола, у которых сделаны ступенчатые стыковочные края. В качестве шумопоглощающих материалов для гипсокартонных конструкций  хорошо зарекомендовали себя пенополиуретановые и полиэфирные плиты. Но у них есть существенный «минус» – некоторые компоненты этих материалов горят. А это недопустимо при обустройстве перегородок в жилом строительстве. Минеральную вату зачастую применяют для утепления конструкций. Но нею можно воспользоваться и для звукоизоляционных целей. С одной стороны, минеральноватные материалы обладают небольшим весом, неподверженностью горению и гниению, длительным сроком службы. С другой стороны, минеральная вата «дышит», что может привести к накоплению влаги. По этой причине для эффективного шумопоглощения необходимо дополнительно использовать полиэтиленовую пленку.

Среди новейших разработок в звукоизоляционной сфере следует выделить напыляемые покрытия. Этот материал состоит из целлюлозных волокон, которые пропитаны специальным клеем. Нанесение материала осуществляется с помощью процесса напыления. Это делает возможным создать звукоизоляционный слой необходимой толщины. Для создания надежной звукоизоляции гипсокартонной перегородки вполне подойдет напыляемая смесь Sonaspray.

Особенности монтажа перегородки

Несмотря на то, что данная конструкция была изобретена в США еще XIX веке, сегодня она набирает все большую популярность. Установка такого разграничителя обойдется домовладельцу гораздо дешевле и пройдет быстрее, чем возведение стен из гипсокартона. Но вместе с тем возникает необходимость изолировать перегородки от поступления звука. Рассмотрим особенности применения гипсокартонных перегородок в интерьере:

  1. Такие стены отличаются надежностью и прочностью.
  2. После установки поверхность конструкции получается гладкой и не нуждается в выравнивании.
  3. Установка выполняется в максимально сжатые сроки.
  4. В случае необходимости можно легко выполнить демонтаж.
  5. Материал имеет относительно невысокую стоимость.
  6. Конструкция имеет современный дизайн и гармонично впишется в любой интерьер жилища.
  7. К тому же, гипсокартон – материал, который обладает способностью впитывать избыточную влагу из воздуха и при недостаточной влажности вновь ее возвращать.

Как выполнить звукоизоляцию каркаса перегородки

Выполняться звукоизоляция гипсокартонных перегородок должна в соответствии со специальными установленными требованиями и нормами

Это важно, потому как в случае нарушения технологии могут возникать всевозможные проблемы и неудобства в процессе эксплуатации.

abf6f7344fbf5b856d79805f2e6f9ec6.jpgЗвукоизолировать стену необходимо на этапе ее установке, между профилем и стеной необходимо проложить специальную звукоизоляционную ленту.

Как уже было описано ранее, сама конструкция при обычном креплении к стенам, полам и потолкам будет передавать все вибрации в звуки. Поэтому о звукоизоляции нужно позаботиться еще на этапе проектирования будущей стены.

Проблема с креплением профиля решается довольно просто: между стеной и самой направляющей прокладывается специальный, уплотнительный материал. Продается он в виде звукоизолирующей ленты и подбирается по ширине профиля, обычно этот материал по свойствам схож с какой-либо тканью, но более плотный и толстый.

Должное внимание стоит уделить и самому креплению, оно должно достаточно сильно и плотно прижимать профиль к стене. Если оно будет недостаточно качественным, то все вибрации также будут превращаться в звуки посредством конструкции

Стоит использовать пластиковые дюбели вместо металлических анкеров или иных креплений, потому как этот материал позволит снизить количество вибраций, передаваемых на профиль.

Составляющие

Из чего состоит наша конструкция?

Изображение Описание
bf2e62f1859837c9e70d0a1e669f5c09.jpg Каркас: стоечные и направляющие профили. Стойки обеспечивают жесткую структуру стены, направляющие — крепление стоек к стенам. Размер стоечных профилей варьируется от 50 до 100 мм, направляющие имеют то же сечение при фиксированной высоте 40 мм.
3e49c4aa5e8c86199fab17bbc44854aa.jpg Обшивка: ГКЛ крепится с обеих сторон профиля. Перегородка обшивается в один или два слоя. Кроме того, сам гипсокартон имеет разный поперечный размер: стеновой лист — 12,5, потолочный — 9,5 мм.

Кроме потолочного и стенового, существует еще более тонкий арочный гипсокартон (6 мм), однако для обшивки стенок он не применяется.

Я намеренно не рассматриваю конструкции на деревянном каркасе. У него слишком много серьезных недостатков на фоне оцинкованного профиля:

  • Неидеальная геометрия;
  • Склонность к деформации при колебаниях влажности;
  • Недолговечность: дерево поражается грибком и насекомыми.

На фото — деревянный каркас для внутренней стены. Дерево не дает выигрыша с точки зрения экономии места и менее долговечно по сравнению с профилем.

Звукоизоляция под гипсокартон стен в вашем доме

Для работы потребуются звукоизоляционный материал. Если выбирать минвату, то работать с ней необходимо с повышенной аккуратностью: только в перчатках, защитной одежде и очках, ввиду того что мелкие частицы материала распространяются и летают в воздухе.

Для начала нужно установить металлический каркас, на который будет закреплен первый слой гипсокартона. Все электрические провода следует вывести. Металлокаркас шириной 100 мм заполняем плотно звукопоглощающим материалом. Как только все внутреннее пространство наполнилось, быстро зашиваем стены следующим слоем гипсокартона.

После окончания работ необходимо собрать весь строительный мусор, включая минвату, перчатки и по возможности защитную одежду, и упаковать в плотный пакет. Участок работ следует хорошо вымыть, чтобы исключить нахождение звукопоглощающего материала, наподобие минваты, на поверхности помещения.

Несколько слов о применении ГКЛ для шумоизоляции

Если более конкретно, то мы расскажем, как создается звукоизоляция гипсокартонных перегородок, которая необходима практически в любой квартире. Перегородки позволяют эффективно разделить пространство на нужные владельцу квартиры зоны. Но часто бывает, что перегородкой отгораживается целая комната, которую хочется отделить от остальной квартиры, где, возможно, очень шумно.




Разметка

Тут все стандартно, единственное, форму нужно продумать немного по-другому. Если вы раньше могли создать любой дизайн, то сейчас стена будет толще, поэтому нужно учесть данный факт. Есть другой вариант создания перегородки, когда также создается каркас, а внутрь него выкладывается вата, то есть внутреннего слоя гипсокартона делать не нужно. Но такой метод менее эффективен, поэтому используйте его только в том случае, если помещение очень маленького размера.

Приступим к разметке. На стене обозначьте контуры перегородки и профили, которые будут располагаться внутри перегородки. Этот этап не особо влияет на видимую эффективность создания конструкции, но на деле работать вам станет намного легче, так как вы будете видеть точные места расположения каждой рейки профиля. Не забудьте использовать лазерный уровень и линейки, без них во время работ с гипсокартоном — никуда.

Также, так как перегородка располагается ещё и на поверхности пола и потолка, то необходимо там также сделать отметины, которые будут обозначать места крепления направляющего профиля. Если будете проводить в перегородке подсветку или делать дверной проем, то сейчас это нужно отметить. Размеры тоже необходимо указывать, с ними вы сможете просчитать количество профилей и гипсокартона, необходимых для ваших работ.


Шумоизоляция стен из гипсокартона шаг за шагом

Для того, чтобы самостоятельно обеспечить звукоизоляцию стен из гипсокартона понадобится стандартный набор инструментов для работы с гипсокартонными конструкциями, профиля ПС и направляющие ПН, листы обычного или акустического гипсокартона, саморезы, забивные шурупы и дюбеля или дюбель-гвозди.

Важный элемент звукоизоляции стен и перегородок из гипсокартона — уплотнительная лента, убирающая вибрации профиля.


Для лучшего обеспечения звукоизоляции и прочности самой конструкции с каждой стороны перегородки крепится двойной слой гипсокартона, что нужно учесть при расчете нужного количества листов. Для дверного проема, если таковой запланирован, стоит запастись еще и брусом.

Пошаговая схема:

  • Разметка и нарезка профилей, листов ГКЛ и уплотнительного материала. Осуществляется при помощи рулетки, карандаша, лазерного или водяного уровня. Соблюдайте точность построений, особенно при разметке промежуточных каркасных стоек.
  • Монтаж каркаса из профилей. Вертикальные стойки и каркас вырезаем из профиля стенового ПС. Поперечные направляющие — из профиля ПН. На стены, пол и потолок в местах разметки клеим уплотнительную ленту. Поверх нее при помощи дюбелей и шурупов или гвоздей крепим вертикально профили ПС. К ним монтируем поперечные профиля на расстоянии около полуметра друг от друга. Из направляющих профилей, заполненных брусом, делаем дверной проем, крепя профили саморезами.
  • С одной стороны готового каркаса крепим двойной слой листового гипсокартона. Внутри каркаса прокладываем при необходимости электрическую проводку, поверх нее укладываем выбранный звукоизоляционный материал. Старайтесь класть его без зазоров, внахлест с потолком и полом. Крепится материал к гипсокартону шурупами.
  • После этого монтируется гипсокартон со второй стороны конструкции. Производится это также в два слоя с обязательным смещением швов для прочности.

Монтаж звукоизоляционного материала в перегородке из гипсокартона производится очень легко, при этом готовая стена позволяет защитить помещение как от посторонних звуков, так и от вибраций. Разумеется, полностью проблему звукоизоляции одна только перегородка из гипсокартона не решит. Для этого можно и нужно использовать еще ряд приемов.

Звукоизоляция под гипсокартон выбираем наполнитель

Для внутреннего слоя звукоизоляции можно применить три варианта:

  • изоляционные мембраны;
  • звукопоглощающие плиты;
  • напыляемые покрытия.

Мембрана говорит сама за себя. Это достаточно тонкое полимерное полотно (2,5–12,0 мм) с небольшим слоем войлока. Ворсистая поверхность создает достаточно большую поверхность для поглощения энергии волны, а сам материал является барьером, то есть отвечает за изоляцию. Практически монополистом на рынке таких материалов считается Tecsound, но есть и другие производители, которые плетутся у него по пятам. Небольшая толщина позволяет вместе с мембраной использовать и плиты, чтобы усилить поглощающую компоненту изоляции. Хотя это необязательно. Плиты из пористого материала могут выступать в качестве главного наполнителя в перегородке из ГКЛ.


Дорогими, но очень долговечными и эффективными являются стекловолоконные плиты KNAUF Insulation. Хорошую конкуренцию им составляют материалы из каменной ваты Rockwool, они не горят и вполне безопасны для здоровья человека, к тому же, дешевле, чем первый вариант. Полиэфирные плиты хорошо поглощают звук, но некоторые разновидности будут опасны при пожаре. А вот полюбившийся многим пенопласт в качестве поглощающего звук материала не подходит.

Напыляемый материал – революционное решение, его можно нанести с любой стороны ГКЛ, но нас он интересует в качестве наполнителя, то есть находиться он будет внутри, и это ничуть не умаляет его эффективности. Удобство при работе заключается в том, что он сам прилипает к поверхности, а мы можем контролировать толщину звукоизоляции. Правда, потребуется специальное оборудование для нанесения. Известной и хорошо зарекомендовавшей себя маркой является Sonaspray.

Материалы, используемые для звукоизоляции

Для того чтобы звукоизоляция перегородки, сделанной из гипсокартона, была максимальной, нужно выбирать для монтажа специальные листы. Отлично себя зарекомендовал в этом плане звукозащитный лист компании Кнауф. Также можно использовать гипсокартонные листы Аку-Лайн фирмы Гипрок. Данные листы отлично понижают уровень проникновения шума при использовании для отделки внутренних перегородок, а также облицовки стен и потолка. Эти два производителя являются наиболее популярными на рынке звукоизоляции. Немного дороже обойдется покупка листов компании Кнауф, которая будет стоить около 12 $ за штуку.
По своей структуре акустический гипсокартон представляет собой лист с частыми отверстиями. Благодаря этому происходит снижение громкости при отражении звуков, направленных на поверхность стен.

Помимо отверстий такой гипсокартон содержит нетканное полотно, которое наклеено с изнаночной стороны панели. Оно препятствует распространению звука внутрь перегородки.
Помимо гипсокартонных листов для погашения шума используются следующие материалы:

  • пенополистирол. Он широко используется в системах ТИГИ компании Кнауф. Имеет вид вспененного жесткого термопласта, который состоит из сплавленных гранул. В этих гранулах имеются полости, заполненные воздухом. Благодаря этому материал обладает отличными свойствами в плане звуко- и теплоизоляции. Сегодня пенополистирол изготавливают двумя способами — с добавлением антипирена или без него. Наличие антипирена в составе позволяет повысить противостояние материала высоким температурам;
  • минераловатные плиты. Данный материал также обладает высокой шумоизоляцией. Отличные изделия изготавливает компания Кнауф. Они также могут использоваться в системах ТИГИ этой компании.

Акустические маты




Изолирующий материал для гипсокартона

Звукоизоляционные плиты компании Кнауф выпускают самой разнообразной длины (от 90 до 500 см) и ширины (от 50 до 130 см). При этом толщина слоя может составлять от 2 до 50 см. Наиболее часто для звукоизоляции стен используют плиты толщиной в 4 см.
Благодаря этим материалам звукоизоляция перегородок из гипсокартона будет отличной. Применяя системы компании Кнауф можно легко добиться полной шумоизоляции.

Звукоизоляция стен из гипсокартона приступаем к работе

Теперь мы вплотную подошли к процессу монтажа защиты от шума. Надеемся, что вы взвесили свои возможности и потребности и уже обзавелись нужными материалами.

Звукоизоляция стен из гипсокартона — пошаговая схема

Шаг 1: Разметка

На первом этапе придется поработать с карандашом или маркером и рулеткой, лучше всего подойдет лазерный прибор. По этим меткам придется резать и материалы, поэтому будьте внимательны, сделайте правильные замеры, оставляйте как можно меньше зазоров, но не отклоняйтесь от горизонтали и вертикали. Это потом сыграет злую шутку, когда нужно будет фиксировать промежуточные стойки каркаса. Снимите все мерки с периметра и запишите их на схематичном чертеже.

Шаг 2: Подготовка материалов

Берем металлический стартовый профиль и вырезаем из него элементы для каркаса, он будет находиться на полу и потолке. Понадобятся также направляющие из металлопрофиля, они будут крепиться вертикально. Также все полученные отрезки продублируйте такими же по длине кусками уплотнительной ленты, это позволит хорошо закрепить каркас и исключить возможность вибрационного шума. Все металлические крепления снабжайте полимерной прокладкой.


Шаг 3: Крепление каркаса

Фиксируем стартовый профиль на пол и потолок, предварительно подложив уплотнительную ленту. Причем, если есть возможность, используйте в качестве крепежа полимерные узлы, а не дюбели и саморезы. Вертикально устанавливаем направляющий профиль, фиксируя его саморезами-«клопами». Делать это надо так, чтобы шаг был не очень большим, но и не малым, это снизит изоляционные качества. Вокруг дверного проема должны тоже оказаться направляющие, в них по периметру мы укладываем брус, крепим саморезами.

Шаг 4: Заполнение каркаса

Чтобы не ловить вываливающийся материал, с одной стороны каркаса набиваем ГКЛ соответствующего размера (толщина желательно 12,5 мм), крепим саморезами по гипсокартону. После этого прокладываем электрику, а уж затем только набиваем все звукоизоляционным материалом. Не следует оставлять пустот и допускать разряженного положения матов, нужно добиться максимальной плотности. Закройте полученный слой мембраной. Если вы не планируете ее слой, то тогда защитите профиль пористой лентой.


Шаг 5: Закрытие каркаса

Остается набить верхний слой гипсокартона. Здесь можно сделать даже два слоя, но швы второго листа гипсокартона должны быть смещены, оптимально – на 20 см. Когда все закрыто, осталось залатать мелкие щели и отверстия, например, между каркасом и полом или потолком. Делается это с помощью герметика. Теперь время отделки гипсокартона, но это уже тема для другой статьи.

Пенопласт за и против

Пенопласт кажется на первый взгляд оптимальным выбором. Ведь он дешевый, легкий, сохраняет тепло. Однако напомним, что он ядовит, горюч, и звукоизолирующие свойства не так хороши, как полагают многие люди.

Стоит еще раз отдельно напомнить о его плохих экологических свойствах: пенопласт вредит здоровью и выделяет испарения уже при комнатной температуре. Потому в попытках сэкономить его применяют в основном наружно и в холодных регионах, где он не выделяет испарения так активно. Не используйте пенопласт в детских комнатах и спальнях.

abc70419edf2d8ede8fabcd1f890a439.jpgПенопласт горюч!

Эффективность слоя пенопласта как звукоизолирующего материала в десять раз меньше, чем у специальных прокладок. Пенополистирол задерживает лишь ударный шум. Однако слой толщиной в 5 см удерживает столько же шума, сколько специальная прокладка 0,3 см. Задумайтесь, стоит ли так экономить, чтобы получить подобный результат.

Еще одно заблуждение – это совет мастеров-любителей. Они утверждают, что пенопласт нужно установить на стены и потолки, а затем отштукатурить поверхность. Но такая облицовка не повышает, а снижает звукоизоляционные качества!

Если подобную операцию провести с двух сторон бетонной или кирпичной перегородки, то способность поглощать и отражать звуки понизится катастрофически. Она станет пропускать звук в диапазоне средних частот, как барабан.

Звукоизоляция стен из гипсокартона. Какие использовать материалы

На первый взгляд перегородка из гипсокартона уже обладает звукоизолирующими свойствами, так как листы из гипсокартона закрывают весь контур, проходящий звук уменьшается по силе. Высокая звукопроницаемость проявится, когда будет обшита одна сторона.

Но не нужно спешить, потому как если обшить вторую сторону листами, то звук, наоборот, будет проходить еще лучше. Это связано с тем, что внутри будет пустота, из-за которой звук будет только резонировать и увеличиваться в своей громкости. Конечно, если использовать звукоизолирующий гипсокартон, то можно снизить уровень шума.

Шумоизоляция стен в квартире гипсокартоном, к сожалению, бесполезная трата денег, потому как материал достаточно тонок и не может поглощать необходимое количество звуков. Он, скорее, используется для формирования плоскостей стен, чем для изоляции от шума.

6e59bae63d43f8c40a1d2b538d986545.jpgНесмотря на то, что существует специальный звукоизоляционный гипсокартон, стоит использовать заполняющий материал.

Одной из новых разработок является гипсокартон звукоизоляционный, он обладает всеми свойствами обычного гипсокартона, но при этом еще и выполняет задачи звукоизоляции. Но все же стоит использовать какой-либо заполняющий материал, потому как звукоизоляция гипсокартоном – не лучший вариант как по стоимости, так и по качеству. Хотя все же с гипсокартоном будет гораздо тише, чем если бы стены не было.

Конечно, в обычных условиях таких действий будет недостаточно для качественной изоляции, поэтому необходима дополнительная шумоизоляция стен из гипсокартона, которая выполняется при помощи специальных звукоизолирующих материалов. Благо на современном рынке стройматериалов существует огромное множество разнообразных материалов, с помощью которых может выполняться шумоизоляция перегородок из гипсокартона. Выбор будет зависеть от вкуса покупателя, требований и суммы денег, которую планируется потратить на выполнение перегородок.

Каждый из этих шумоизоляционных материалов обладает определенными преимуществами, а также и недостатками. Соответственно, главный критерий выбора – это уровень шумоизоляции, но не стоит забывать и об остальных его свойствах, таких как:

  • Безопасность используемых материалов. При покупке стоит выяснить, насколько они горючи, насколько опасны для здоровья человека, можно ли их использовать в домашних условиях? Если материал горюч, то использовать его не стоит, тем более если в стене предполагается установка электрики и прокладка проводки.
  • Цена материала. Не стоит выбирать самый дешевый, скорее всего, у него есть какой-то недостаток, даже если на первый взгляд его невозможно определить.
  • Удобство работы с материалом. Они могут обладать более плотной текстурой или быть мягкими – здесь все зависит от конкретных потребностей.

Звукоизоляция гипсокартона, а точнее, перегородок из этого материала, конечно же, необходима, но как ее выполнять правильно? На самом деле все очень просто, особых предписаний по этому поводу нет. Нужно всего лишь уложить утеплитель по всему периметру конструкции, все стыки и зазоры необходимо загерметизировать. Также не нужно забывать о щелях, розеточных коробках, которые также нужно изолировать от остальной конструкции.

Шумоизоляция гипсокартонных перегородок, как уже было описано выше, может выполняться разного рода материалами. Они могут быть жесткими, то есть выполненными в форме плит: такой материал вырезается по размерам, а оставшиеся промежутки, как правило, заполняются с помощью монтажной пены. Или мягкими, это материалы сродни вате – минеральной вате или стекловате и так далее

Достаточно дешевый и практичный материал, но выбирать его стоит с особой осторожностью, так как некоторые виды их бывают горючими.

Среди выбираемых материалов есть действительно достойные безопасные и недорогие варианты, они позволят за небольшие деньги получить отличный результат. Главное, чтобы материал выполнял свою главную задачу – поглощал звуки.

Советы для достижения наилучшего результата звукоизоляции под гипсокартон.

  1. Следует соблюдать технику послойного проникновения шума через слои, и тогда шумоизоляция гипсокартонных перегородок оправдает себя. Все крепежи и элементы конструкции должны быть установлены со звукоизолирующими прокладками.
  2. Эффект звукоизоляции окажется большим, если монтировать два отдельных каркаса, на которые впоследствии будет закреплена обшивка.
  3. Обшивку следует выбирать с учетом необходимого коэффициента поглощения Rw — условной характеристики, отражающей соотношение между звукоизоляционными параметрами материалов и шумов в квартире или на улице. Такой коэффициент лучше выбирать от 0,8 и выше.
  4. Материал мягкого слоя не должен быть менее 100 мм. В процентном соотношении его не должно быть менее 50% от объема звукоизолирующей перегородки.
  5. Между каркасами ГКЛ можно поместить акустическую минеральную вату с целью создания эффекта демпфирования. В этом случае повышается коэффициент звукоизоляции за счет уменьшения эффекта резонанса в перегородке.
  6. Стоит добиться полной герметичности конструкций. Не допускать наличия любых механических деформаций, отверстий и щелей. Прошпаклюйте стыки с использованием амортизационной сетки. Силиконовый герметик используйте в местах проведения электропроводки и других коммуникаций. Монтажная пена не подходит вследствие ее воспламеняемости.

Значительного эффекта звукоизоляции межкомнатных стен (приблизительно на 30 дБ) можно добиться, используя звукопоглощающие мембраны. Такие элементы крепятся с внутренней стороны конструкции с помощью клея. Звукоизоляция под гипсокартон — нет более идеального и оправдываемого способа защиты от шума.

Собираем каркас

Итак, тут два варианта. Вы можете сделать первую часть каркаса, обшить ещё с одной стороны гипсокартоном, после чего сделать такую же часть каркаса, но с другой стороны от гипсокартона. Потом отверстия каркаса необходимо будет заполнить каменной ватой или мембраной, а закончить все .


Но можно использовать и второй вариант, который больше подходит для маленьких помещений. Это возвести точно такой же каркаса, как и при создании стандартной перегородки, но только наполнить его ватой, соответственно и отверстия в нем должны под неё быть. Потом провести обшивку, используя акустический гипсокартон.

Способ выбирайте исходя их ваших предпочтений и размеров помещения. Создания каркаса для перегородки было много раз описано в наших статьях, но пройдемся по основным моментам. Самое первое, что необходимо прикрепить — направляющий профиль или, как его маркируют, UD. Располагаться он должен по сделанным вами меткам. Этими профилями создаться периметр конструкции, который уже будет укрепляться другим видом профиля — CD.

Из стоечного (CD) профиля сооружается место для установки наполнения каркаса, то есть вы делаете подставки в каркасе, которые будут удерживать звукоизолирующие мембраны. Закрепления деталей между собой проводите с помощью саморезов по металлу, а к основанию крепите направляющий профиль, используя дюбели и дрель (перфоратор).

Не забудьте, что каркас требуется укрепить, для этого можно воспользоваться все тем же профилем, но только установленным в более хаотичном порядке. Его можно даже не резать, а взять куски, которые остались от возведения каркаса. Укрепления производиться за счет того, что создается больше точек контакта изделия с основанием.

Когда каркас создан, то необходимо переходить к его заполнению. Мы советуем вам использовать вату на основе стекловолокна от Кнауф или же минеральную вату, но также возможно применять каменную вату от Rockwall, которая тоже обладает хорошими звукоизоляционными свойствами, к тому же она не горит. Стекловолоконный материал дорогой, но он не подвержен появления грибка, не гниет, служит 10-15 лет. Проводить заполнения нужно очень плотно, чтобы не оставалось пустого пространства между мембранами, иначе изоляция будет нарушена.

В дополнение к наполнителю можно обшить каркаса специальной пленкой, толщина которой может варьироваться, в среднем она составляет 6–7 мм.

Обшивка гипсокартоном

Звукоизоляция перегородок из гипсокартона заканчивается на этапе обшивки, так как грунтовать сильно ничего не нужно. Обшивка таким гипсокартоном будет производиться несколько легче, ведь он имеет отверстия, которые позволяют его легче гнуть. Но будьте осторожны, ведь он также может легко сломаться. Если вам требуется изогнуть такой гипсокартон, то лучше воспользоваться мокрым методом, так как это будет быстрее.


В случаи с акустическим гипсокартоном валик с шипами использовать не нужно, так как отверстия в нем уже имеются. Но и воды в данном случае берите меньше, необходимо лишь слегка пройтись влажной губкой или валиком по листу гипсокартона, чтобы гипс внутри него размок. Потом аккуратно возьмите лист и приложите к тому месту в конструкции, где будет изгиб. Закрепите с помощью саморезов, но только следите, чтобы саморез не был близко к отверстию, иначе вы создадите ещё одну дыру, отставляйте 3-5 мм между шляпой самореза и отверстием в листе. Утолять их внутрь листа нужно максимум на 2 мм, не больше.

Когда все закончите, то можно наносить грунтовки и шпаклевать швы. Также, прошпаклюйте шляпки саморезов. Шпаклевку наносить лучше 15-сантиметровым шпателем стандартным методом, только следите, чтобы в отверстия гипсокартона шпаклевка сильно не попадала, иначе вы испортите его свойства.


В принципе, на этом работа закончена, теперь посторонние звуки вам мешать не будут. Но если вам требуется ещё больше изолировать помещение от шумов, то точно такую же операцию можно провести и на стенах квартиры, только учтите, что это сильно скажется на размерах. Но можно использовать меньше наполнителя и сделать каркас тоньше, так как само бетонное основание уже неплохо может заглушить большинство звуков.

Наш вам совет, если помещение страдает от посторонних звуков с улицы или от соседей, при этом имея маленькие размеры, то установите только гипсокартон на стены, используя клей. Только в этом случае его слой необходимо контролировать, так как клей может залепить все отверстия в гипсокартоне.

Виды шума

В результате деятельности человека возникают самые разные звуки:

  • хлопки дверями или окнами;
  • шаги;
  • голоса;
  • громкая музыка;
  • работа электробытовых приборов;
  • гул машин с улицы.

Шумом называется совокупность звуков, которые изменяются по силе и частоте. Если они не громкие, как журчание ручья или пение птиц ранним весенним утром, то мы их с удовольствием воспринимаем и рады слушать продолжительное время. Но вот работа сваебойной машины на стройке, которая находится рядом с вашим домом, или рев взлетающего самолета наверняка вам не доставят положительных эмоций, напротив: настроение испортится, давление поднимется, появится желание побыстрее и подальше убежать от этого грохота.

На протяжении продолжительного времени специалисты занимаются научными исследованиями звуковых волн. Их рекомендации полезны и актуальны, благодаря им в наших домах становится тише и комфортнее.

О некоторых мы расскажем, но прежде необходимо знать, что шум по воздействию классифицируют в следующем порядке.

Вид шума Среда, где он присутствует
Воздушный Распространяется в воздушной среде.
Ударный Вибрация, распространяющаяся в плоскости конструкций.
Структурный Распространяется между стыками конструкций.

Имеются средства и методы защиты от шума, они включают в себя:

  1. 1Изменение направления и силы звука.
  2. 2Рациональное планирование помещений.
  3. 3Акустическая обработка помещений.
  4. 4Использование звукоизоляционных материалов при строительно-ремонтных работах.

Вокруг жилых массивов стараются создавать санитарно-защитные зоны. Если рядом располагается скоростная магистраль, то здания отгораживают специальными экранами, которые значительно приглушают шум.


Звукоотражающе загорождение

Рекомендуем ознакомиться

Если вас все равно беспокоит гул проносящихся мимо дома машин, можно в помещении сделать облицовку звукопоглощающими плитами, так сказать, улучшить акустику. На крайний случай воспользоваться берушами – это эффективно, правда, не очень удобно.

Но если вы желаете, чтобы в вашем жилище всегда было тихо и комфортно, перед внутренней отделкой проведите качественную звукоизоляцию стены. При устройстве гипсокартонных перегородок для борьбы с шумом первого типа (воздушным) лучше всего подходят плиты из минеральной ваты, второго типа (ударным) – листы из пробковой крошки, плитки, пенополистирол. Третий тип (структурный) требует не монтажа звукоизоляционных материалов на стены, а лишь уплотнения стыков.

Так как структурный шум – это частный случай второго типа, следовательно, ниже рассмотрим методы борьбы только с воздушным и ударным. Убеждены, что теперь вы поняли, с какими явлениями в быту мы имеем дело, сталкиваемся ежедневно и ежечасно. Для того чтобы в своей квартире чувствовать себя спокойно, необходимо разобраться в видах материалов для звукоизоляции.

Полезные советы

Для повышения звукоизоляции гипсокартонной стенки применяйте двойной каркас, а не ординарный. Это повысит толщину воздушной прослойки и устранит вибрацию между металлическими элементами каркаса. Два независимых каркаса не передают вибрацию непосредственно друг другу.

Используйте двойное прошивание стены по внешним сторонам, но ни в коем случае не делайте дополнительную гипсовую мембрану внутри. Это удорожит конструкцию и при этом снизит звукопоглощение. Вместо этого рекомендуется проложить звукопоглощающий материал (уплотнительную ленту), который впитывает часть вибрации.

Правильный выбор

Незнающие люди верят, что специальные обои улучшают звукопоглощение. Если бы все было так просто, то уже в проектировку при строительстве закладывались бы такие простые и дешевые методы. Но тонкий и неплотный слой обоев не способен защитить от шума. Принцип хорошей звукоизоляции, это плотность-упругость-плотность. То есть должны быть два слоя, что отражают звук и возвращают его обратно в помещение, и один поглощающий.

47c65268cfcbf2c89d895e803dca76ee.jpg Эволюция утепляющих материалов – блоки из стекловаты 33a01135e769ca052a9375f9dd992da1.jpg Укладка звукоизоляционного материала

Учитывайте разницу между звукоизоляцией и звукопоглощением! Лучшее решение для внутренних перегородок – блоки на основе стекловолокна или минеральная вата

Обратите внимание на то, что в виде ваты материал неизбежно с годами слежится и осядет, потому предусмотрите внутренние подпорки и закрепители. Однако этих недостатков лишены блоки



Сопряжение, соединение каркасных перегородок с другими конструкциями дома


Сопряжение двух перегородок под углом 90 градусов следует выполнять так, как показано на рисунке. Такое решение обеспечивает лучшую звукоизоляцию между смежными помещениями.


Для обеспечения хорошей звукоизоляции в помещениях с гипсокартонными перегородками рекомендуется укладывать плавающий пол.

Детали плавающего пола связаны с конструкциями перекрытия и перегородки только через упругие звукоизолирующие элементы. Благодаря этому, плавающий пол не передает в соседние помещения ударный шум и служит барьером для воздушного шума.

Вверху на рисунке показаны варианты соединения плавающего пола ванной (справа) и комнаты (слева) с гипсокартонной перегородкой.

Монтажные работы

На первоначальном этапе происходит разметка поверхности. Рекомендуется воспользоваться лазерным уровнем. С его помощью можно наиболее точно осуществить проецирование поверхности для размещения возводимой перегородки. После проведения разметочных работ можно приступать к устройству каркаса. Для этого можно воспользоваться деревянными брусками. Но наилучшим вариантом являются металлические профили. Происходит крепление стоечного профиля по периметру стен, пола и потолка. В результате этих действий должна получиться единая вертикальная плоскость. Для снижения показателя ударной звуковой волны следует использовать эластичный материал Вибростек. Он размещается между металлическими элементами и несущими конструкциями. При необходимости используются подвесы с полимерными вставками. Фиксация направляющих профилей осуществляется с помощью саморезов-«клопов», ввинчиваемых с шагом в 40 см. В местах соприкосновения направляющих и стоечных профилей производится закладывание полимерных прокладок. Для уменьшения воздействия вибрационных волн, все имеющиеся щели заделываются силиконовым герметиком. Возле дверных проемов происходит монтаж деревянных брусьев, которые крепятся с помощью саморезов.

Каркас готов. Можно приступать к его наполнению звукоизоляционным материалом, который помещается между элементами обрешетки. Конструкция будет обладать максимальными звукоизоляционными свойствами при соблюдении следующих условий:

  • создание перегородки из гипсокартонных листов производится с двух сторон;
  • гипсокартон должен иметь толщину 12,5 мм;
  • прокладка коммуникаций внутри перегородки осуществляется с использованием полиуретановых чехлов (для труб) и пластиковых кожухов (для проводки);
  • крепление звукоизоляционных матов происходит с отсутствием пространства между ними;
  • смещение швов между двумя параллельными стенками в перегородке должно быть на уровне 20-30 см;
  • используется шумопоглощающая мембрана, укладываемая поверх матов.

При отсутствии мембранных материалов, между гипсокартонными листами и профилями крепится пористая лента. После окончательной фиксации обшивочного материала производится заделка щелей между полом и нижней частью листа. Для этого используется силиконовый герметик. Завершающий этап работы с гипсокартоном предусматривает:

  • расшивку швов;
  • их шпаклевание;
  • грунтование поверхности;
  • отделку ее финишным покрытием.

В результате применения гипсокартона для перегородки можно «убить сразу двух зайцев». Во-первых, мы получим идеально ровные стены. Во-вторых, конструкция с повышенной звукоизоляцией позволит наслаждаться абсолютной тишиной в комнате. Видео по звукоизоляции гипсокартонной перегородки:

Заполнение каркаса и его обшивка

Когда каркас будет полностью готов, можно приступать к его заполнению. Чтобы сделать это было более удобно, одну сторону можно сразу обшить гипсокартоном, что предотвратит выпадение звукоизоляционного материала.

893e1ff701fa9c94a83221bd360276c0.jpgУчасток каркаса, обшитого гипсокартоном

Заполнение каркаса предполагает:

  • проведение всех коммуникаций: проводов, труб, электропроводки и т.д.;
  • вся проводка помещается в специальные пластиковые кожухи. Трубы следует обернуть в полиуретановые чехлы;
  • далее производим укладку шумопоглощающего материала. Укладывать следует таким образом, чтобы не оставалось пустот;

792d77b2df6ed227bea0fadca7d0f12c.jpgУкладка звукоизолирующего материала

  • при необходимости поверх материала устанавливаем звукопоглощающую мембрану. Вместо нее можно использовать пористую ленту фирмы Вибростек.

После того как все внутреннее пространство перегородки будет заполнено звукоизоляционным материалом, можно зашивать гипсокартоном оставшуюся сторону.
Для достижения большей изоляции конструкции от шума необходимо использовать двойной слой гипсокартонных листов. Сделать это очень легко — поверх прикрепленной к каркасу плиты крепим вторую. Помните, следует смещать швы на втором слое по отношению к первому не меньше чем на 20 см. Всю обшивку также необходимо будет обработать герметиком. Швы можно заделывать армирующей лентой.

709b5037e49360fbcb69377e0b7a4be6.jpgОбработка герметиком

На готовую стену наносят шпаклевку «Фугенфюллер». Если армирующая лента не использовалась, подойдет шпаклевка фирмы «Унифлот». Обе шпаклевки одинаково хорошо себя зарекомендовали.
Как видим, сделать перегородку из гипсокартона с повышенной звукоизоляцией можно своими руками. Главное точно придерживаться технологии.

Колонна из гипсокартона, варианты конструкции и способ монтажа

Что влияет на качество звукоизоляции или удивительные факты

Для перегородки важны несколько параметров:

  • Толщина;
  • Плотность материалов (чем выше, тем лучше);
  • Качество звукоизолирующей прокладки.

0583781313cecd107805e65962f9b1f3.jpg Схема звуко- и теплоизоляции 9368602c0df3ab7113aa70feb409fc36.jpg Шумоизоляция стен из ГКЛ

Теперь становится ясно, почему чаще применяют минеральную вату, и чем она выгоднее по сравнению с другими видами строительных ват – ее волокно очень плотное. Оно улавливает звук между ворсинками и частично его отражает на остальную массу изолятора, частично поглощает вибрацию. То есть этот материал обладает именно звукопоглощающими свойствами.

Похоже на парадокс, но если в стене из гипсокартона установить третий слой из этого же материала, то, казалось бы, общая плотность возрастет, а вместе с ней и звукоизоляция. Но это не так из-за того, что пространство воздушных промежутков снизится. Из-за меньшего воздушного расстояния между слоями они будут пропускать больше звуков на низких частотах. Грубо говоря, если за стеной будет играть музыка, то большие барабаны будет слышно четче.

Если тот же дополнительный слой гипсокартона пришить к внешней части стены, где уже есть один слой, то защита от звука возрастет. То есть, при неграмотном подходе за одни и те же деньги вы получите худший результат, чем могли бы.

Вывод

Гипсокартон акустический не является решением проблемы звукоизоляции стен в квартире, однако, может использоваться в студиях, кинозалах и прочих помещениях, где требуется хорошее звукопоглощение отделки. Для бытовых же целей оптимальным вариантом будет обычный гипсокартон в комбинации со специальными шумоизоляционными материалами, описанными выше.

Дополнительную информацию по озвученной теме содержит видео в этой статье. Если какие-то ваши вопросы относительно шумоизоляции остались без ответа, задавайте их в комментариях, и я обязательно вам отвечу.



Рейтинг
( Пока оценок нет )
Понравилась статья? Поделиться с друзьями:
Сам Себе Строитель
Добавить комментарий
