Как самостоятельно установить в межкомнатную дверь защелку

Как и с помощью каких инструментов врезать защелку своими руками. Высверливание отверстия, установка механизма в межкомнатную вдерь.

Виды дверных защёлок

Рассмотрим более подробно каждый тип дверной защёлки:

  1. Фалевые. Для того чтобы закрыть дверь с фалевой защёлкой, необходимо приложить определённое усилие, при котором скошенный язычок проскользит по ответной планке и защёлкнется, зафиксировав дверное полотно. Если такое устройство правильно установлено, то открыть дверь можно будет только после нажатия на ручку или поворота ключа. Ручки могут устанавливаться только с одной стороны двери или с обеих. Фалевые защёлки могут оснащаться двумя запорами: один открывается при помощи ручки, а второй — независимый и работает как задвижка. Ручки таких механизмов выполняют не только своё непосредственное назначение, но украшают двери, поэтому они должны соответствовать интерьеру помещения.

  2. Роликовые. В этом случае в качестве ригеля выступает вращающийся ролик или язычок, скошенный с двух сторон. Размещаться такая защёлка может как на дверном полотне, так и на коробке. Когда дверь закрывается, подпружиненный ролик попадает в отверстие на ответной планке и обеспечивает фиксацию створки в закрытом положении. Роликовая защёлка может устанавливаться в качестве отдельного устройства или работать в составе замка как на распашных, так и на маятниковых полотнах. С ручкой или другими запорными ригелями, имеющимися на замке, она не связана. Полноценно закрыть дверь при помощи роликовой защёлки не получится, так как при надавливании на неё с определённым усилием, она откроется.

  3. Магнитные. Принцип работы таких устройств основан на свойстве магнита притягивать металлические детали. Магнитные защёлки часто используются как в жилых помещениях, так и в офисах. Они позволяют фиксировать створку в закрытом положении, а для её открывания требуется небольшое усилие. Одна часть такого устройства фиксируется на торце полотна, а другая — на дверной коробке. После того как дверь закрылась, магнит притягивается к металлической ответной планке и полотно фиксирует дверь в закрытом положении. Есть простые модели, которые похожи на те, что устанавливаются на мебели, только имеют большее притягивающее усилие. Некоторые модификации магнитных защёлок имеют ригель, который втягивается в отверстие на ответной части. Открыть такую защёлку можно только при помощи поворотной или нажимной ручки.

  4. Задвижные. В этом случае разработчики в одном устройстве объединили функции замка и защёлки. Такие устройства не имеют ручки, поэтому открыть их можно изнутри при помощи вертушки или снаружи — ключом. Практически все такие модели имеют фиксатор, который при необходимости позволяет прятать подпружиненный ригель в корпусе защёлки. Когда он спрятан и заблокирован, исключается самопроизвольное закрывание механизма, но в этом случае дверь не будет зафиксирована в закрытом положении и в любое время может открыться.

  5. Электромеханические и электромагнитные. Такие устройства позволяют дистанционно закрывать и открывать двери, поэтому обычно их устанавливают на калитках или на входах в охраняемые помещения. Для электромагнитных устройств надо дополнительно устанавливать автономное питание. Это связано с тем, что при отсутствии подачи электроэнергии они находятся в разомкнутом состоянии. Существуют следующие виды защёлок:
    • нормально открытые. При отключении питания такие защёлки находятся в открытом положении. Они обычно устанавливаются на аварийных выходах, а также на подъездных дверях. При возникновении аварийной ситуации, когда произошло отключение электроэнергии, люди могут спокойно покинуть помещение;

    • нормально закрытые. При отсутствии электричества такие защёлки находятся в закрытом положении. Это позволяет обеспечивать безопасность помещения при пропадании питания. В таких случаях открыть защёлку изнутри можно при помощи ручки, а снаружи — ключом;

    • с функцией арретирования. При подаче напряжения защёлка разблокируется и остаётся в таком положении, пока дверь не будет открыта один раз. После того как язычок втянулся в корпус, он там фиксируется при помощи специальных штифтов и может удерживаться любое время до тех пор, пока дверью не воспользуются.

Монтаж защелок раздвижных дверей

Разберемся, как ставится дверная врезная защелка на полотна, двигающиеся по направляющим:

Иллюстрация Описание

Разметка дверного полотна

В первую очередь нужно произвести разметку будущего расположения конструкции:
  • Стандартная высота — 1 метр, именно на эту метку должна приходиться середина ручек.
  • Вначале ставятся метки на торце, а потом нужно определить положение ручек, они ставятся с отступом, размер которого подскажет инструкция, которая всегда идет в комплекте поставки.

Выборка под пластину защелки

Вначале отчерчивается силуэт пластины и выбирается углубление под нее. Глубина обычно составляет 3 мм. Работу можно выполнять или фрезером, или обычной стамеской.

Если вы работаете стамеской, то вначале пробивается силуэт, а потом снимается древесина.

Сверление под защелку

Далее нужно приставить крепежную пластину, чтобы убедиться в том, что она правильно становится. Если все хорошо, то размечается ширина и высота будущей выемки под механизм. Работа начинается со сверления отверстий рядом друг с другом. Ширину сверла лучше выбирать по ширине вашего механизма.

Доработка выемки

Чтобы придать нише нужную форму и убрать все лишнее, используется стамеска подходящей ширины.  С ее помощью легко провести доработку, ведь после сверления остается много огрехов.

Подготовка выемки под ручку

По ранее нанесенной разметке производится высверливание выемки под ручку. Нужно делать отверстия рядом друг с другом, как показано на фото.

Доработка выемки под ручку

Углубление под рукоятку дорабатывается так:
  • Вначале стамеской сбиваются выступы по сторонам;
  • Затем выемке придается идеальная форма по разметке;
  • Примерьте ручку и при необходимости внесите правки.

Примерка элементов

Поставьте механизм и ручку, чтобы убедиться, что все идеально сходится. Если все нормально, то таким же образом делается выемка и с другой стороны дверного полотна.

Примерка ручки

Ручка с другой стороны тоже обязательно проверяется. Не нужно закреплять элементы, вначале убедитесь в их работоспособности.

Сверление отверстия под шурупы

Теперь нужно закрепить все элементы. Так как в комплекте с дверью идут шурупы, а не саморезы, под них нужно предварительно высверлить отверстия. Диаметр сверла должен быть на 1 мм меньше диаметра крепежа.

В процессе работы следите за тем, чтобы инструмент располагался ровно, а не наперекосяк.

Закручивание шурупа

Для заворачивания шурупов можно использовать шуруповерт, хотя после высверливания отверстия вы справитесь и с отверткой, затянув их своими руками.

Шляпка должна стать заподлицо с поверхностью пластины.

Система работает отлично

Обязательно проверьте работоспособность системы. Поверните защелку, язычок или язычки должны выскочить. После они так же убираются.

Результат работы

На этом работа окончена, можно ставить двери на место.

Кодовые

Система работы запорного механизма заключается в подборе комбинации (кода), которая приводит в действие запорный механизм. Основное преимущество таких замков – возможность обойтись без ключа, достаточно просто запомнить код.

Различают следующие кодовые замки:

  1. Механические.
  2. Электромеханические.

Механические кодовые устройства – это беспроводные запорные устройства. Код в них, как правило, набирается в виде комбинации цифр. Основной недостаток – истирание механических деталей, со временем кнопки, приводящие в действие запорный механизм, перестают работать.

Электромеханические более сложные в конструкции, они оснащены электронной панелью, на которой набирается код, и механическим устройством, приводящим в действие запорное устройство. Код при необходимости легко можно изменить, замена ключей здесь не требуется.

Установить их самостоятельно сложно, необходимо привлекать специалистов. Кроме этого, требуют постоянного электрического питания. Хотя многие модели оснащены аккумуляторами, время их работы ограничено.

Еще один недостаток, общий для всех типов кодовых запирателей, заключается в том же, в чем и главное достоинство. Код можно, во-первых, забыть, а, во-вторых, при наборе его может подсмотреть злоумышленник.

Защелка на дверь с встроенным фиксатором.

Этот тип замкового устройства является модификацией защелки, о которой мы говорили выше. Разница между этими моделями небольшая, просто здесь, помимо язычка, имеется специальный фиксатор, он удерживает замковое устройство в закрытом положении. Такой тип щеколд устанавливают в тех комнатах, которые закрываются изнутри спальня, ванная, кабинет и другие помещения.


Защелка с фиксатором

Замок со встроенным фиксирующим элементом выполнен в виде планки, в которой предусмотрено отверстие под фиксатор и рукоятку. Запорное устройство этого типа применяют в поворотных ручках-нобах. В таких замках фиксатор может быть выполнен в виде кнопки или рычажка. Последний считается лучшим, потому как отличается удобством и надежностью в обращении. Стоимость такого замка невысокая, поэтому изделие находится в одной линейке с бюджетными моделями. Если вы решили самостоятельно произвести монтаж запирающей фурнитуры, то такая работа не займет много времени, главное – это соблюдать порядок установки дверной защелки с механизмом.

Особенности монтажа

Во время установки дверей или ворот из профлиста поперечина каркаса чаще всего находится на высоте 950 мм. Если этот нижний порог отсутствует, то для замка нужно будет сваривать специальную пластину. Непосредственно конструкцию следует установить так, чтобы на поперечине был какой-либо из крепежей. Это поможет сделать калитку прочной.

Схема установки калитки

На дальнейшем этапе выполнения работ нужно проделать отверстия под ручку для открывания двери. Когда отверстия будут сделаны, их следует обработать напильником. Замок крепится саморезами.

Отверстия под этот вид крепежа не просверливают. Сделав все работы с учетом инструкции, которая пошагово описывает все этапы работ, можно быстро поставить замок для двери не только из профлиста, но даже для сделанной из металлической ковки.

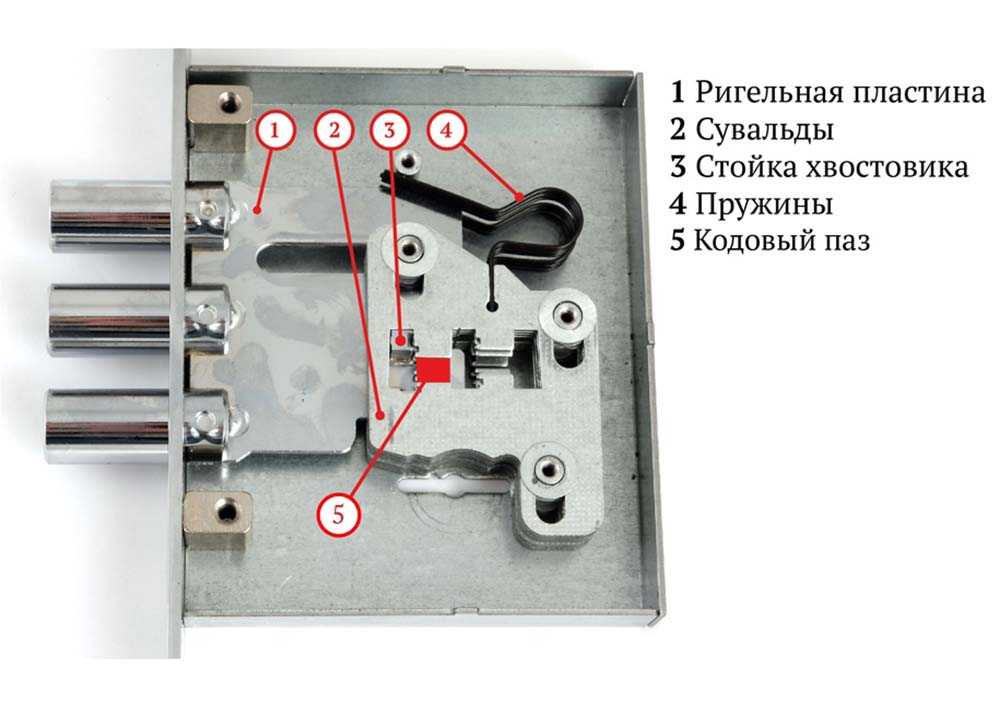

Врезной механизм в разрезе

Монтаж врезного замка

Как установить замок на калитку из профнастила:

  1. Большинство запорных конструкций этого вида предназначается для монтажа в профтрубы сечением 45х45–65х65 миллиметров. Если крепление выполняется на уже установленную калитку, то для устройства требуется сварить короб.
  2. Как правило, он делается из металлического профиля толщиной не более 4 мм. При выполнении этих работ необходимо проследить, чтобы размеры всех частей конструкции были в соответствии с предварительно составленным чертежом. Если не уделять внимания установке короба, замок будет находиться неровно либо смещаться в коробе даже после крепежа.
  3. Именно по этой причине перед монтажом нужно замерять размеры калитки или ворот. Также следует начертить чертеж, где необходимо отобразить месторасположение замка и других элементов.

Устройство

Далее нужно выполнить следующее:

  1. Во время крепления замка вначале требуется разметить соответствующие отверстия. Затем болгаркой делают 2 продольных разреза и диагональ поперек них. Так можно получить два треугольника, образующих угол 45 градусов.
  2. Это требуется, чтоб выгнуть и обрезать металл, так можно организовать нишу. Далее сверлят отверстия под болты. После этого в конструкцию устанавливается личинка. Она крепится за счет установленного в замке винта, который находится в комплекте с запорным механизмом.
  3. Затем на полотно крепится ручка. Далее, когда замок будет поставлен и прочно зафиксирован, нужно отметить пазы для язычка и таблетки устройства. Месторасположение паза можно узнать, если обмазать таблетку любым шпаклевочным составом, затем попытаться закрыть замок. После этих манипуляций на столбе будут находиться следы белого цвета, по ним и необходимо ориентироваться во время организации пазов. После всех работ отверстия нужно закрыть ответной планкой.

На видео с Youtube показан монтаж замка на калитку. Данная установка осуществляется довольно просто.

Рассматривая все типы замков для ворот или калитки из металлопрофиля, можно выбрать именно тот, который подходит для конкретного полотна.

Около частного дома

Вначале следует изучить полный ассортимент в магазинах, сравнить продукцию. Лишь после внимательного изучения можно купить конкретное устройство и грамотно установить его.

Установка разных моделей ручек своими руками

Установка стационарной ручки

Чтобы установить стационарную ручку, не потребуется много времени. Если модель накладная, ее просто прикручивают к дверному полотну саморезами, для этого в основании есть отверстия. Сквозная модель предусматривает подготовку отверстия, в которое вставляется шпилька с резьбой, и на нее навинчиваются ручки с двух сторон. При поломке такую ручку следует просто заменить.

Установка нажимной ручки-защелки

Для работы потребуется дрель с набором перьевых сверл, рулетка, карандаш, стамеска.

Инструменты для установки ручки-защелки

Последовательность работ такова:

  1. Размечаем место для крепления ручки на выбранной высоте (от 80 до 120 см от пола). Для этого измеряем расстояние от квадрата до лицевой пластины и отмеряем его от края двери. На торце двери на той же высоте отмечаем точку в центре.
  2. С помощью дрели и перьевого сверла нужного диаметра готовим отверстия для квадрата и крепежных элементов. Можно сделать одно большое отверстие с помощью коронки, но в некоторых моделях присутствуют дополнительные шурупы, которыми конструкция крепится к дверному полотну, а в этом случае их некуда будет крепить.
  3. С помощью стамески делаем углубление для лицевой пластины. Точку на торце предварительно углубляем шилом.
  4. Перьевым сверлом диаметром примерно 23 мм делаем отверстие нужной длины под механизм защелки.
  5. Ставим защелку на место, крепим лицевую пластину.
  6. Устанавливаем квадратный штифт и прикручиваем на него ручки болтами. Ставим декоративное основание и закручиваем стопорный винт.

Составные элементы нажимной ручки с защелкой

  1. На коробке делаем отверстие для язычка стамеской (чтобы точно определить место, мажем язычок маслом или зубной пастой и крутим ручку закрытой двери несколько раз). После этого стамеской делаем углубление для ответной планки и прикручиваем шурупами.

Установка ручки-замка

Если устанавливается замок врезной с ручкой, монтаж делают немного по-другому:

  1. На торце двери размечаем боковой контур замка. Для этого его можно просто обвести.

Составные элементы врезного замка с нажимной ручкой

  1. С помощью дрели и перьевого сверла нужного диаметра делаем круглые отверстия вплотную друг к другу. Глубина должна соответствовать ширине замка. Вынимаем контур стамеской, замок должен полностью входить в отверстие.
  2. Стамеской утапливаем лицевую пластину.

Углубления в торце двери под замок и лицевую пластину

  1. Делаем отверстия для ручек и замочной скважины.
  2. Устанавливаем квадратный штифт и прикручиваем рукоятки.
  3. Если основание представляет собой планку, его следует немного утопить.
  4. Ответная планка монтируется так же, как и для ручки-защелки, только дополнительно нужно отверстие и для щеколды замка.

Более подробно с процессом врезки ручки-замка можно ознакомиться на видео.

Установка ручки на металлическую дверь

Если уже произведена врезка замка на металлическую дверь, установка ручки не составит труда. Процесс установки будет такой же, как и для деревянной двери, только потребуются специальные инструменты для сверления металла. С отверстиями до 20мм отлично справится сверло по металлу, для отверстий побольше уже потребуется, например, конусное сверло.

Монтаж ручки на металлическую дверь

Установка двусторонней ручки на пластиковую дверь

Пластиковая дверь обычно уже оснащена технологическими отверстиями для крепления ручки. Разбираем ручку: поворачиваем горизонтально декоративную заглушку и откручиваем одну рукоятку. Сначала устанавливается квадрат с укрепленной на нем ручкой, с другой стороны крепится вторая ручка. Выше и ниже центра предусмотрены крепежные болты, которые нужно закрутить. Последним этапом поворачивается в вертикальное положение заглушка, маскирующая крепеж. Можно также своими руками установить замок для пластиковой двери.

Ручка для офисных, балконных и террасных пластиковых дверей

Разновидности ручек для входных дверей

В зависимости от типа двери и функциональности дверные ручки подразделяются на следующие виды:

  • Стационарная ручка представляет собой простую рукоятку, она не оснащается системой фиксации двери. Обычно это ручка-скоба круглой или П-образной формы, или же шар. Но бывают и фантазийные дизайнерские модели в виде протянутой руки, ящериц и другие.
  • Нажимная ручка с защелкой на розетке снабжена запорным механизмом в виде защелки, которая приводится в движение при нажатии на рукоятку. Возвратная пружина в механизме обеспечивает возврат ручки в исходное положение. Основание в виде розетки предусматривает дополнительную розетку под замочную скважину. Минус такой конструкции состоит в том, что монтаж занимает больше времени, но есть и плюс: при поломке замка либо ручки потребуется снимать лишь одно основание.
  • Нажимная ручка с защелкой на планке имеет тот же принцип действия, что и в предыдущем пункте, но замок и защелка представляют собой цельный механизм. Если планка в этом случае идет не в комплекте, нужно чтобы межосевое расстояние от центра крепления ручки до цилиндра замка соответствовало расстоянию между прорезями на планке. Если же все-таки ручка и замок монтируются по отдельности, нужно подбирать их так, чтобы расстояние от торца двери до цилиндра замка и до квадрата ручки было одинаковым.

Модель нажимной ручки с замком для входных дверей на планке

  • Ручки для китайских металлических дверей кроме защелки и замка оснащены еще и задвижкой с внутренней стороны. Под декоративное основание китайцы помещают подкладки для защиты механизма от пыли.
  • Ручки для пластиковых входных дверей обычно двусторонние, их механизм похож на конструкцию нажимной ручки, но не оснащен возвратной пружиной, так что рукоятка не возвращается сама в исходное положение. Такие двери обычно устанавливают в офисах или при выходе на террасу.

Необходимые инструменты

Кроме «стандартного» набора инструментов для работы с деревом вам понадобится ещё набор коронок для вырезки круглых отверстий в дереве. Без них установить замок в дверь будет если не невозможно, то очень проблематично.

С помощью коронок можно делать отверстия различного диаметра

Кроме пёрел (так называют круговые коронки) вам понадобятся следующие инструменты:

  • дрель или шуруповёрт с функцией сверления;
  • молоток;
  • стамеска;
  • отвёртка;
  • рулетка;
  • карандаш.

В завершение этого раздела хочется сказать, что существует специальный инструмент для врезки замков, который называется фрезер. Конечно, покупать его для установки одного, двух или даже пяти замков не имеет смысла, но если вдруг такой прибор оказался у кого-то из ваших знакомых, то он позволит существенно облегчить работу по установке замка

Фокусировать внимание на технологии работы фрезером мы не станем, а предлагаем вам просто ознакомиться с небольшим видеороликом, в котором наглядно продемонстрирована работа этого инструмента

Как подобрать защелку с фиксатором

Защелка-фиксатор для двери подбирается по следующим параметрам:

  • виду ручки;
  • типу фиксатора;
  • дополнительным критериям.

Виды ручек с фиксатором

В настоящее время дверные ручки с фиксаторами разделяются на следующие виды:

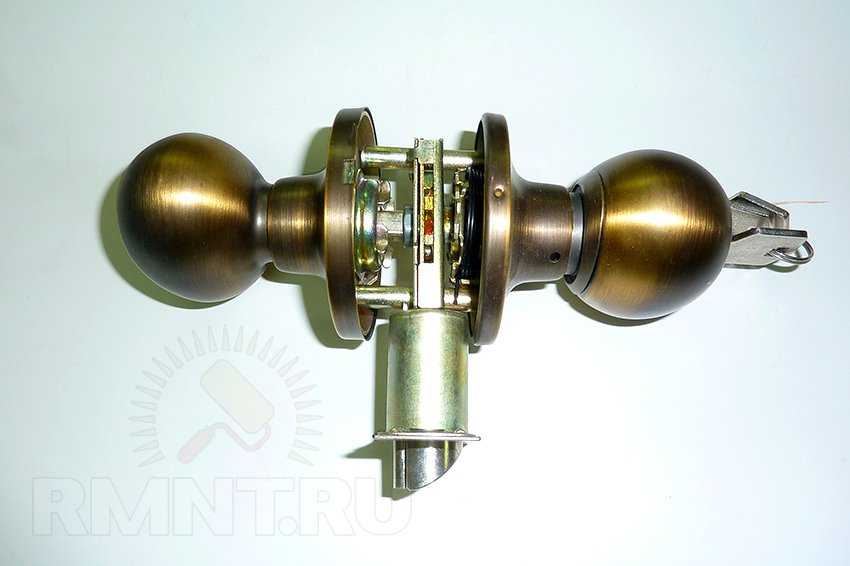

ручки-кнобы. Это специальные устройства, оснащенные ручками круглой формы. Защелка приводится в действие поворотом ручки;

Ручка с поворотной системой открывания

нажимные ручки. Устройства отличаются от кнобов формой рукоятки. Нажимная ручка оснащается рукоятью продолговатой формы, при нажатии на которую приводится в движение защелка.

Защелка с нажимной системой открывания

Принципиальной разницы между устройствами нет. Поэтому выбирать надо тот вариант, который больше нравится или подходит к дизайну помещения.

Разновидности фиксаторов

Фиксация защелки может производиться:

поворотным рычагом (рисунок выше), который может устанавливаться на ручке устройства или отдельно;

Ручка, дополненная фиксатором, установленным дополнительно

ключом. Ручки, фиксация которых происходит ключом, устанавливаются, например, на дверь, ведущую в кабинет.

Защелка, фиксация которой производится ключом

Защелки, фиксируемые ключами, устанавливаются на помещения, требующие определенной секретности, так как степень защиты такого устройства значительно выше.

Дополнительные критерии подбора

Среди дополнительных параметров, на которые рекомендуется обратить внимание при выборе, можно выделить:

  • материал изготовления устройства. Металлические ручки (бронза, латунь и так далее) отличаются более длинным периодом эксплуатации, чем пластиковые. Однако ручки, изготовленные из металлов, целесообразнее устанавливать на деревянные двери. Для пластиковых дверей лучше использовать ручки, изготовленные из этого же материала;
  • дизайн ручки. Межкомнатная дверь является отдельным предметом интерьера. Однако целесообразнее устанавливать устройства, которые полностью соответствуют общему дизайну помещения;
  • производитель ручки. От фирмы, изготовившей запорное устройство, зависят такие параметры, как качество и долговечность эксплуатации. По мнению специалистов лучше приобретать дверную фурнитуру, произведенную компаниями Palladium (Италия), Apecs (Китай), Morelli (Италия).

Устройство и назначение дверной защёлки

Современные защёлки отличаются по внешнему виду, размерам и конструкции. Несмотря на это, все они имеют одно назначение — удерживание створки двери в закрытом, но незапертом положении. Некоторые модели защёлок имеют фиксатор, который позволяет блокировать двери изнутри, после чего доступ в помещение снаружи будет невозможен. Такие устройства обычно устанавливают на входе в ванную или туалет, но они могут монтироваться и на любые другие двери.

Дверная защёлка удерживает полотно в закрытом положении

Защёлка позволяет надёжно зафиксировать дверное полотно в закрытом положении. Это актуально, например, когда дверь разделяет отапливаемое и неотапливаемое помещение и надо сохранять тепло в доме. Через плотно закрытые двери в помещение не будут проникать посторонние шумы. Если в комнате есть кондиционер, то для его эффективной работы в летнее время также необходимо, чтобы дверь была закрыта.

При возникновении сквозняка дверное полотно может резко открыться и травмировать ребёнка или даже взрослого человека. Наличие на нём защёлки позволяет надёжно зафиксировать двери, поэтому такая возможность будет полностью исключена.

Качественная дверная защёлка должна иметь следующие характеристики:

  • надёжная фиксация полотна в закрытом положении. Оно не должно открываться от сквозняка или лёгкого прикосновения к двери;
  • бесшумность. При работе запорного устройства не должно быть громких щелчков;
  • бесперебойная работа. Механизм должен работать надёжно и не ломаться, поэтому выбирать надо устройства, рассчитанные на максимальное количество рабочих циклов.

Особенности выбора

Существуют разные виды дверных защёлок. В зависимости от модели и типа они могут состоять из следующих компонентов:

  • корпус;
  • ручка;
  • фиксатор;
  • ригель — магнитный, шариковый или в виде косоугольного язычка;
  • возвратное устройство. Это может быть обычная пружина или более сложный механизм, работающий от электрической сети.

Современные дверные защёлки классифицируют по нескольким признакам:

  1. Тип механизма:
    • магнитные, фалевые или роликовые. Такие задвижки обычно устанавливают на межкомнатных дверях;
    • задвижные — устанавливают на входе в дом, квартиру, офис;
    • электромеханические или электромагнитные — монтируют на калитках, входах в подъезд дома или на дверях охраняемых объектов.
  2. Способ установки:
    • врезные. Устанавливаются внутрь дверного полотна, поэтому остаются практически незаметными. Недостаток такого решения в более сложном монтаже;

    • накладные. Хотя монтировать такие защёлки проще и быстрее, они не очень привлекательно выглядят, поэтому их используют редко.

  3. Наличие дополнительных функций:
    • фиксатор. Такие устройства устанавливают обычно на входных дверях в ванную комнату, туалет или другие помещения, где надо не только фиксировать полотно, но и блокировать доступ посторонних лиц;

    • замок. Наличие замка позволяет обеспечить защиту помещения от проникновения в него посторонних лиц. Такие модели обычно используются на дверях в офисах или других помещениях с небольшой степенью секретности.

Среди преимуществ дверных защёлок надо отметить:

  • простоту конструкции;
  • удобство использования;
  • большой срок службы;
  • надёжную фиксацию дверного полотна в закрытом положении, что позволяет обеспечивать тепло- и звукоизоляцию помещения.

Серьёзных недостатков у таких устройств практически нет. Основные его минусы:

  • некоторые модели при попадании язычка в ответную часть издают громкий щелчок, что может создавать определённое неудобство;
  • при длительном использовании такой фурнитуры на ответной планке остаются царапины и бороздки, что портит её внешний вид.
