Строительство любого здания или сооружения, а также его обустройство инженерными коммуникационными системами происходят согласно СНиП. Этот документ представляет собой свод правил, которые необходимо учитывать на каждом этапе строительного процесса, начиная от разработки технического проекта и заканчивая отделкой. По сути, «Строительные нормы и правила» – инструкция по строительству, нормативная база в областях техники, права и экономики.

При выборе подрядной организации, которая будет устанавливать вентиляционную систему, необходимо обращаться к проверенным контрагентам, чтобы избежать проблем в будущем. Для того чтобы упростить заказчикам жизнь, на территории Российской Федерации созданы саморегулирующие организации (СРО) для строительной отрасли СРОС, которые выдают допуск-подряд на строительство. Ростехнадзор осуществляет их контроль на государственном уровне.

Принудительная вытяжка в ванне и туалете

Выделение влаги, вредных примесей в воздух происходит в ванной, туалете периодически. Естественная вентиляция часто не справляется с пиковыми значениями влажности. Для такого режима эффективней будет принудительная вытяжка в ванной с вентилятором, обеспечивающим воздухообмен.

Современная вытяжка для ванной и туалета принудительного типа обладает существенными преимуществами:

• не зависит от погоды, температурных условий;
• обеспечивает улучшенный воздухообмен, максимально комфортные условия;
• имеет возможность автоматического поддержания оптимальной влажности.

Среди недостатков, которыми обладает принудительная вытяжка в ванну либо туалет:

• покупка оборудования;
• необходимость расхода электроэнергии;
• сложность монтажа с необходимостью подключения к электроснабжению;

• затраты на ремонт, обслуживание.

Как избавиться от сырости на стенах

Чтобы раз и навсегда убить грибок на стенах, необходимо определиться с причиной его появления. После того, как вы обнаружили пораженные места, смочите их водой. Это необходимо для предотвращения дальнейшего распространения спор.

Все работы по удалению плесени надо проводить в защитных перчатках и респираторе

Далее на заплесневелые участки наносят специальные химические и биологические препараты, которые уничтожают плесень. Обрабатывать необходимо все поверхности. Делается это минимум 2-3 раза с перерывами для полного высыхания каждого слоя. Как правило, руководствуются инструкцией по применению препарата.

Возьмите щетку по металлу, скребок, шпатель и очистите поверхность от грибка. В процессе очистки слой отделочного материала удаляется и выскабливается на всю глубину проникновения грибка. Деревянные и каменные поверхности тоже подвергаются обработке.

При непригодности материала или отдельного элемента конструкции производят полную его замену. Пораженные фрагменты сжигаются, а стены сушатся и обрабатываются стойкими защитными препаратами и покрытиями.

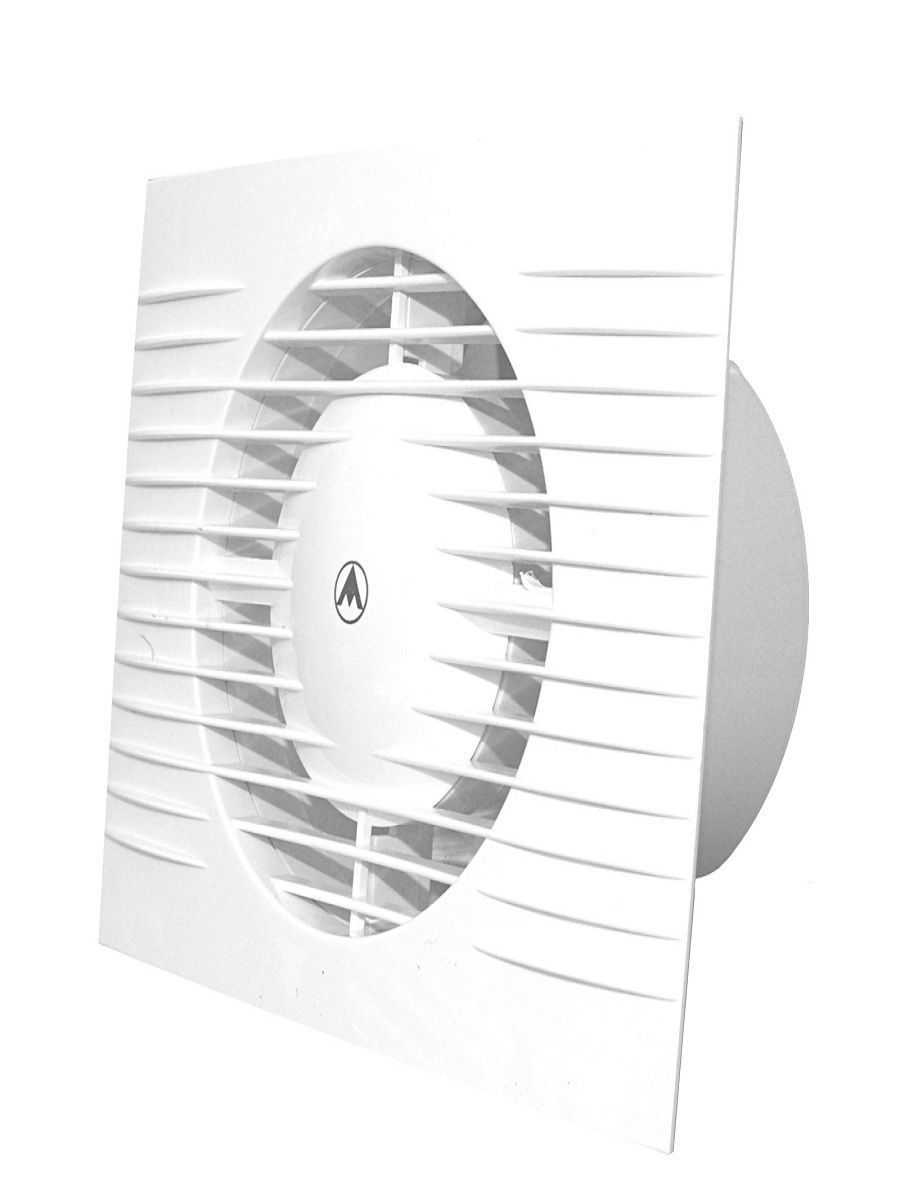

Вентиляторы для ванной: типы

Основные типы вытяжки для ванной

Функциональность прибора имеет огромное значение, потому надо знать, как выбрать вытяжку для ванной. Вентиляторы делятся на два типа: стандартные и автоматические.

1. Стандартный тип – это обычная осевая система с клапаном обратного вида, блокирующего поступление отработанного воздуха в комнату. Такая вытяжка для кухни и ванной работает просто: включил свет – функционирует, выключил – перестала. Удобство и практичность несомненны, особенно если в доме есть маленькие дети, забывчивые родственники. Но когда прием вечерних или утренних водных процедур долог, стандартная вытяжка не справится с большим количеством пара.
2. Автоматический тип – более совершенный и дорогой. Прибор имеет специальный таймер, который можно установить на определенное время работы, а также зачастую имеется гидростат. С помощью датчика вентилятор (вытяжка) определит уровень влажности и включится в работу. Например, вытяжка с заслонкой для ванной: прибор сам открывается при включении в работу, а по окончании закрывает заслонку – никаких отработанных масс воздуха и неприятного запаха – очень удобно!

Вот это основные параметры выбора прибора. Остается только подобрать, какая именно вытяжка из ванны через туалет или из кухни в ванную вам нужна и установить ее своими руками.

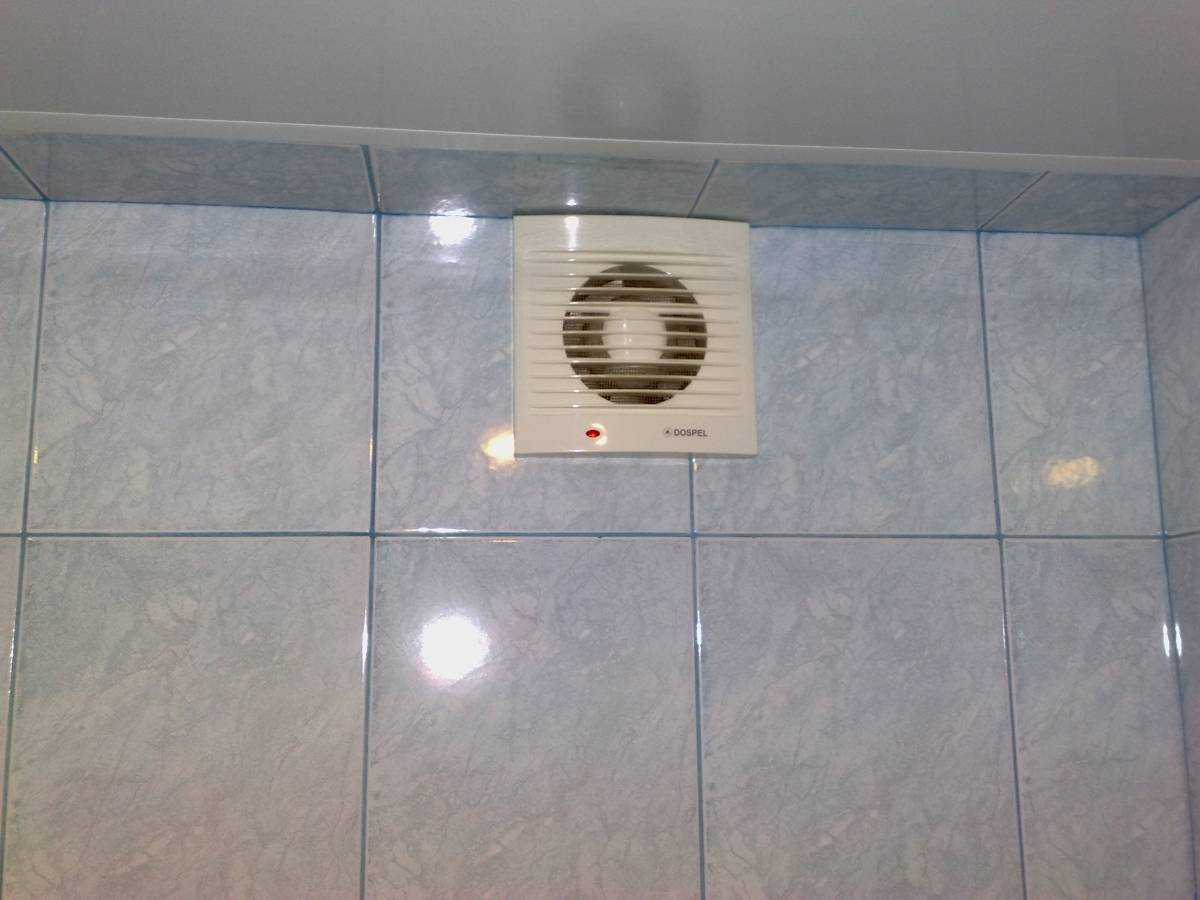

Чтобы конструкция сидела прочно, установку нужно производить на высоком уровне, с помощью саморезов. Швы можно заделать герметиком, так вы понизите уровень шума при работе вентиляторов. В некоторых случаях потребуется сделать короб для вытяжки в ванной. Посмотреть фото конструкции, а также ознакомиться с видами вентиляторов можно в фотогалерее, расположенной внизу страницы.

Пластиковый короб системы вентиляции

Выбираем модели вентиляторов

Подготовка к монтажным работам

Приступая к обустройству вентиляции из ванной через туалет, проводят подготовительные мероприятия. Первым делом необходимо проверить, совпадет ли сечение вытяжного устройства с размером шахты. Слишком большие вентиляционные отверстия оснащают дополнительными вставками из пластика или гофры. Внутрь оставшихся зазоров задувают монтажную пену. Маленькие окошка расширяют, используя для этого перфоратор или ударную дрель.

Для организации эффективной принудительной системы в санузле необходимо не просто закупить достаточно мощное оборудование, но также максимально правильно рассчитать место его расположения. Учитывая тот факт, что система занимается выводом наружу горячего влажного воздуха, вентилятор размещают вверху стены напротив двери

Также важно обеспечить достаточный приток воздуха. Для этого нижнюю область двери оснащают специальной решеткой. Еще более простой рецепт – сделать дверное полотно на пару сантиметров короче по низу

Через эту щель свежие потоки смогут поступать из коридора в санузел.

Еще более простой рецепт – сделать дверное полотно на пару сантиметров короче по низу. Через эту щель свежие потоки смогут поступать из коридора в санузел.

Если предполагается установка вентиляции в ванной через стену, обязательным мероприятием является диагностика воздушных каналов. В эту процедуру входит проверка тяги. Для этого вход в шахту закрывают бумажным листом: если он прилипает к решетке и держится, состояние канала считается удовлетворительным. Вместо бумаги иногда применяют горящую спичку или зажигалку, делая необходимые выводы по колебанию пламени.

Естественная вентиляция

В многоквартирных домах ванная, туалет должны иметь каналы подсоединения к общедомовой вытяжной шахте. Естественная вытяжка для ванной обладает значимыми преимуществами:

• постоянная работа;
• отсутствие расхода электроэнергии и затрат на оборудование;
• надежность, долговечность;
• простота эксплуатации.

Но у нее есть два ключевых недостатка:

• невысокая производительность;
• зависимость от условий погоды.

Естественная тяга обусловлена разницей плотностей воздуха наружного и внутри помещения. А плотность воздуха напрямую связана с температурой.

На ее работоспособность также значительно влияет загрязненность вентиляционных каналов. Улучшить тягу поможет установка на выходе из шахты вентиляции дефлектора, создающего тягу за счет ветра. Следует также позаботиться о достаточности притока воздуха. Наличие пластиковых окон требует использование режима микроциркуляции, обустройства клапанов приточных.

Достаточность естественной тяги проверяют, прислонив к решетке вентиляционной лист бумаги. При открытых дверях лист должен удерживаться на решетке. Можно проверять воздухообмен по отклонению полоски бумаги к входу в шахту вытяжки.

Вентиляционная система естественного типа – единственный способ обеспечения воздухообмена в помещениях при отсутствии электроэнергии. Поэтому она часто применяется, как вытяжка в дачном туалете, будучи наиболее простым решением. При ее обустройстве следует использовать надежную теплоизоляцию воздуховодов.

Особенности расчета мощности вытяжки для ванной в частном доме

Прежде чем приобрести и приступить к установке вытяжки в ванной комнате своими руками, следует определиться с типом вентиляции, моделью вентилятора и его мощностью.

Что касается типа вентиляции в ванной, то она может быть вытяжной, приточной и комбинированной. Самый актуальный и эффективный способ — сделать вытяжку в ванной комнате приточно-вытяжного типа. Будет ли система канальной или бесканальной зависит от наличия вентиляционных каналов. Канальные системы обычно используют в помещениях, где оборудованы вентиляционные каналы.

Вытяжка в ванной комнате в частном доме может быть бесканальной. В частных домах обычно одна из стен туалета или ванной комнаты является наружной. Поэтому владельцы частных домов могут пробить сквозное отверстие, ведущее прямо на улицу, и в него установить вытяжку.

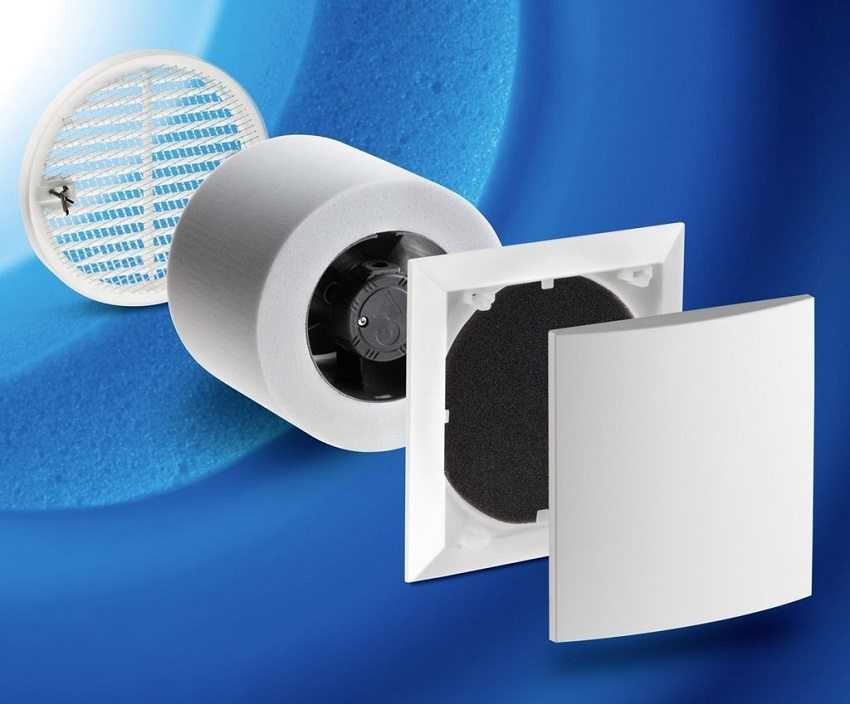

Установив стеновой клапан в наружной стене, можно обустроить бесканальную вытяжную вентиляцию в ванной комнате

Если используется канальный тип вентиляции в частном доме, то можно сделать своими руками вытяжку в ванную комнату из канализационных труб.

Сделать расчет мощности вентилятора для ванной в частном доме или квартире можно по формуле:

M = V х (5…10), где

М — требуемая производительность;

V — объем ванной комнаты;

цифрами обозначается коэффициент частоты использования ванной комнаты.

Производительность устройств для вентиляции ванных комнат и туалетов зависит от их размеров. Вентиляторы вытяжки в ванной комнате подбираются исходя из объема обслуживаемых помещений.

Вентиляторы для вытяжки в ванной комнате подбираются исходя из объема обслуживаемых помещений

К примеру, необходимо сделать расчет мощности вытяжки для ванной частного дома, размеры которой 4х3х2,5 м (объём 30 м?). Учитывая, что пользование ванной будет осуществляться одним человеком два раза в день, коэффициент принимаем минимальный, равный 5. Тогда необходимая мощность вытяжной установки равна 150 единицам.

Перед тем, как сделать вытяжку в ванную комнату, проследите, чтобы между дверью и полом был зазор для притока воздуха. Если его нет, можно в нижней части дверного полотна сделать отверстие и вставить в него вентиляционную решетку.

Для правильного воздухообмена в двери санузла устанавливают вентиляционные отверстия

Правила эксплуатации вытяжной системы

Чтобы оборудование служило как можно дольше нужно регулярно проводить профилактические работы. Ведь на лопастях вентилятора со временем скапливается пыль и грязь. Это не позволяет прибору работать на максимуме своих возможностей и обеспечивать достойный воздухообмен. Более того, если своевременно не проводить очистку, то устройство может выйти из строя.

Профилактические работы включают в себя регулярный осмотр вентиляционной системы на предмет засора и мытье лопастей вентилятора. Такой подход позволит даже в современном доме, отличающемся высокой герметичностью, всегда дышать свежим и чистым воздухом.

Расчет вытяжной вентиляции пример

Перед началом расчёта вытяжной вентиляции необходимо изучить СН и П (Система Норм и Правил) устройства вентиляционных систем. По СН и П количество воздуха необходимого для одного человека зависит от его активности.

Маленькая активность – 20 куб.м./час. Средняя – 40 кб.м./ч. Высокая – 60 кб.м./ч. Далее учитываем количество человек и объём помещения.

Кроме этого необходимо знать кратность – полный обмен воздуха в течение часа. Для спальни она равна единице, для бытовых комнат – 2, для кухонь, санузлов и подсобных помещений – 3.

Для примера – расчёт вытяжной вентиляции комнаты 20 кв.м.

Допустим, в доме живут два человека, тогда:

В таком же порядке рассчитываем производительность вытяжной вентиляции всего дома.

Проверка тяги

Для проверки тяги необходимо обеспечить приток воздуха, приоткрыв окно. Поднесите к решетке вентиляционного канала узкие полоски бумаги. Если полоски прильнут к решетке, то вентиляция функционирует нормально. Но если бумага не колышется, или наоборот отклоняется от вытяжки, то присутствует эффект обратной тяги. Будем выявлять причины и устранять их.

Измерение тяги анемометром

Анемометром измерим скорость V (м/с) воздушного потока, проходящего через вентиляционный канал. Расход воздуха через канал вентсистемы определяется по формуле:  Д = V x F, м³/ч,  где: F — площадь сечения канала, м². После этого сделанный расчет проверяется на соответствие нормативным параметрам.

Вентиляция в ванной: требования и стандарты

Требования к обустройству вентиляции

Устройство вентиляции в ванной комнате обязано соответствовать нормативам. Хороший воздухообмен не менее важен, чем тепло, вода и свет. Насыщение пространства кислородом, создание определенного микроклимата – это задача, с которой обязана справляться вентиляция в квартире в ванной. Принудительная или естественная, правильная вентиляция быстро перемешивает потоки воздуха, удаляет загрязнения, отводит лишнюю влагу и запахи. Строительные нормативы предъявляют свои требования, которым должна соответствовать вентиляция в ванную комнату, например, у нас для помещения ванной приток воздуха должен быть не менее 25м3/час, а если это вентиляция в туалет и ванную (совмещенный санузел), то 50м3/час.

Вытяжка в ванную комнату: критерии выбора оборудования

Для установки вытяжки в ванной комнате, которая в полном объеме будет справляться со своими функциями, следует ознакомиться с параметрами и особенностями оборудования:

• оборудование и устройства для вытяжки в ванной комнате должны соответствовать нормам безопасной эксплуатации и иметь соответствующие сертификаты и гарантийные листы;
• электровытяжка в ванной комнате, работающая от сети, должна располагаться в защитном корпусе, во избежание попадания в устройство капель воды или влажного пара;
• мощность (производительность) вытяжной установки должна позволять выводить загрязненный воздух в полном объеме. В случае, когда одна вытяжка проходит через ванную из туалета, ее мощности должно хватить на обслуживание двух помещений;

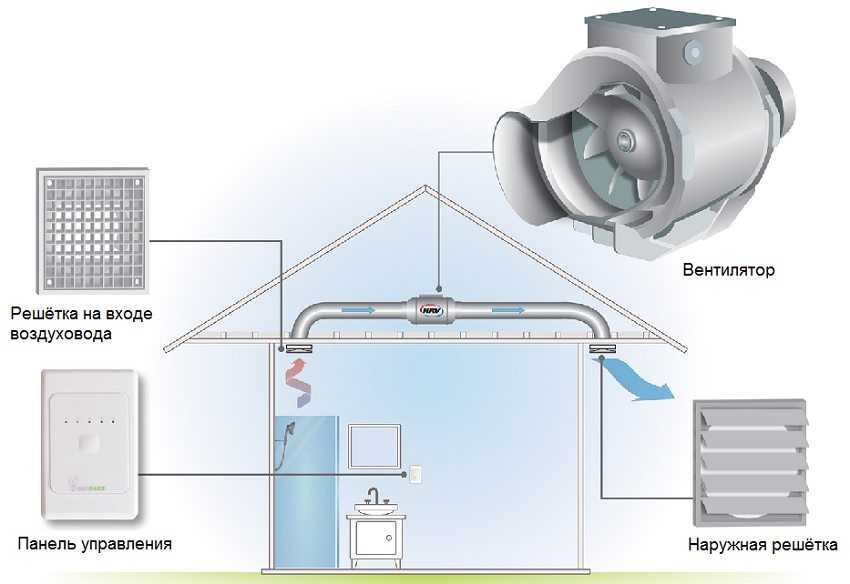

Конструкция системы принудительной вытяжной вентиляции с автоматическим управлением

Современные вытяжки в ванную комнату могут быть оборудованы дополнительными функциями: таймером, датчиком движения, измерителем влажности

Особенности монтажа вентиляции

Если в ванной комнате по какой-то причине отсутствует вентиляция, создать необходимую систему не так уж сложно.

Многоквартирные дома обычно проектируют таким образом, чтобы вентиляционный канал находился непосредственно за стеной ванной комнаты или туалета. Остается лишь аккуратно проделать в нужном месте отверстие (если таковое отсутствует), чтобы оно выходило в этот канал.

Внутри проема устанавливают радиальный осевой вентилятор. Устройство подключают к электропитанию, соблюдая все требования, предъявляемые к работе электроприборов в помещениях с повышенной влажностью.

Если необходимо, монтируют дополнительные средства управления (таймер, гироскоп и т.п.). Нишу закрывают красивой декоративной решеткой.

Если в квартире имеется раздельный санузел, и вентиляционный канал находится за стенами обоих помещений, второй вентилятор устанавливают таким же образом, как это было описано выше.

В противном случае вентиляционное отверстие делают в стене, разделяющей туалет и ванную комнату. В этот проем также ставят вентилятор и закрывают его декоративными экранами с двух сторон.

Иногда удобнее использовать декоративные решетки, в которых конструкцией предусмотрен монтаж вентилятора в специальные гнезда.

На рисунке наглядно представлена схема подключения к электропитанию вытяжного вентилятора с использованием иаймера, который позволяет отключить вентилятор спустя некоторое время после того, как посетитель покинет санузел

Несколько сложнее решить проблему вентилирования санузла, когда вентиляционный канал граничит с другим помещением. В этом случае придется создавать канальную вентиляцию.

Сначала необходимо выбрать место для устройства вентиляционного отверстия в ванной комнате и туалете. Затем необходимо составить план размещения вентиляционного короба, по которому воздушные массы будут перемещаться наружу.

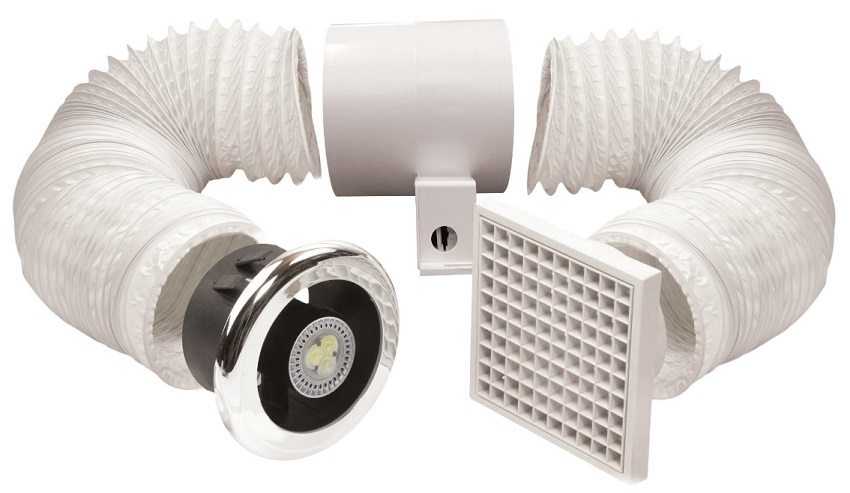

При создании канальной вентиляции в ванной комнате гибкий гофрированный короб используют только на небольших участках, где монтаж других конструкций невозможен или затруднен

Различают следующие виды вентиляционных коробов:

• пластиковые круглого или прямоугольного сечения;
• жесткие или мягкие из гофрированного металла;
• металлические, жестяные или оцинкованные, обычно прямоугольного сечения.

Пластиковые короба проще в монтаже и легче по весу, чем металлические конструкции, при этом они долговечны, за ними не сложно ухаживать.

Поэтому конструкции из пластика уверенно вытесняют металл со строительного рынка. Гофрированные изделия используют крайне редко, они допустимы лишь для небольших расстояний и применяются только в особо сложных случаях.

Короб рекомендуется установить еще в процессе ремонтных работ в доме или даже до их начала, однако установку вентилятора и декоративных решеток выполняют уже после окончания отделочных работ.

После окончания монтажа вентиляционной системы необходимо проверить работу оборудования.

Для создания канальной вентиляции в ванной комнате следует использовать металлические или пластиковые короба прямоугольного или круглого сечения

Виды вентиляции в туалете и ванной комнате

Все вентиляционные системы санузлов классифицируют по трем типам. Поэтому прежде чем приступить к обустройству вентилирования, стоит выяснить каких видов оно может быть, и какой лучше всего подходит.

Естественная

Этот тип вентилирования подходит, когда только планируется строительство дома или коттеджа, а именно в тот период, когда создается проект, происходит начальное закладывание ванной. Для того чтобы можно было нормально осуществить монтаж этой системы, у частного дома должны быть специальные вентиляционные каналы, которые проходят через внутреннюю конструкцию стен и выходят на чердак. Эти каналы можно выполнить из кирпича или из специального пластикового материала.

Прежде чем приступать к организации естественной системы вентилирования стоит обратить внимание на несколько важных рекомендаций:

• во всех комнатах должны быть воздуховоды, которые обычно выполняются в положении по вертикали;
• если ванная и туалет располагаются на одном этаже, то они могут обладать совмещенными вытяжками;
• обычно чердак имеет большое количество вытяжек. Вытяжки ванной, туалета, кухни, сауны можно объединить в одну вытяжку, но при этом согласно требованиям в проекте они не должны располагаться на большом расстоянии друг от друга;
• желательно чтобы воздуховод внутри имел гладкую структуру, напор воздуха из него должен выходить легко без различных трудностей и задержек.

Вентиляция естественного типа должна присутствовать в каждом частном доме и других строениях. Ни один проект строительства не осуществляется без использования естественной системы вентилирования.

вентиляции в частном

Принудительная или искусственная

Естественные системы вентилирования никак не могут справиться с большим количеством оседания конденсата, который образует появление грибка, плесени. Если еще несколько лет тому назад считалось, что устранить образование грибка и плесени практически невозможно, то на сегодняшний день созданы новейшие системы вентилирования, которые помогают полностью устранить эту неприятную проблему.

Основным отличием искусственной вентиляции от естественной является то, что в ней применяется специальное оборудование, которое осуществляет затягивание воздуха внутрь вентиляционного канала. Для затягивания воздуха могут применяться бытовые вентиляторы осевого, канального, радиального вида. При работе этих приборов в результате вращения лопастей ротора воздушные потоки подвергаются обработке и дальнейшему направлению внутрь вентиляционного канала. Данную искусственную систему можно обустроить собственными руками, но при этом она не является принудительной.

Несколько советов опытных мастеров:

• если у вас в квартире имеется естественная вентиляция, то обязательно нужно следить за ее состоянием;
• если вы хотите проверить ее состояние, то можно воспользоваться обычным старым дедовским методом – спичками;
• для проверки нужно разжечь спичку и поднести к вентиляции;
• если пламя от огня будет извиваться, наклоняться, то с вентиляцией все в порядке;
• если пламя от огня будет оставаться неизменным, то вентиляцию необходимо переделывать на искусственную.

Виды по назначению

В зависимости от назначения системы могут быть нескольких типов:

• вытяжная — все потоки воздуха выходят при помощи специальных вытяжных каналов;
• приточного вида — в этой системе потоки воздуха в комнату поступают привычным методом, при этом оказывается дополнительное лишнее давление, которое вызывает выход старых потоков воздуха через шахту;
• смешанный вид — этот вид системы совмещает в себе два вида вентиляции – вытяжного и приточного вида.

Виды вентиляции

По типу конструкции

Также вентиляционные системы могут иметь виды в зависимости от особенностей конструктивных элементов. По конструкции системы вентилирования обычно бывают двух типов:

• канального типа — эта система используется, когда требуется наличие дополнительного усиления очищения потоков воздуха от конденсата, пара, пыли и других загрязняющих веществ. Обычно устанавливается в частных строениях для подведения вентиляционной системы к участку;
• бесканального типа — обычно при этом типе вентилирования в домах и квартирах в отверстиях стеновых перегородок установлены специальные вентиляционные каналы, через которые и осуществляется процесс движения потоков воздуха. К примеру, есть ванная и туалет, между ними имеется специальное вентилируемое окно, а в туалете имеется выход к вентилируемому каналу.

Какому вентилятору отдать предпочтение

Выбирая вентиляторы, обращайте внимание на их уровень шума, сопровождающий их работу. Приемлемыми вентиляторами будут модели, работающие на шарикоподшипниках — они бесшумны и долговечны

Мощность подбирается в зависимости от объема ванной и с учетом того, совмещена ли она с туалетом.

Удачным вариантом будет приобретение устройства, оснащенного датчиками влажности, движения и таймером. Вытяжки в ванную комнату с датчиком влажности автоматически настраиваются и работают без участия человека.

Приемлемыми вентиляторами для вытяжки в ванной будут модели, работающие на шарикоподшипниках — они бесшумны и долговечны

Отдавая предпочтение модели вытяжки в ванную комнату с обратным клапаном, вы обезопасите себя от повторного попадания отработанного воздуха в помещение. Вентиляторы с обратным клапаном предотвращают проникновение в помещение посторонних запахов, уличной пыли. Конструкция обратного клапана такова, что как только вентилятор прекращает работать, обратный клапан захлопывается.

Обратные клапаны бывают трех видов: управляемые, самозахлопывающиеся (под действием пружины) и пассивные (закрываются потоком воздуха). Для ванных комнат применяют в основном самозахлопывающиеся обратные клапаны.

Чтобы вентиляция была эффективной, следите за чистотой решётки и вентканала

Перед приобретением вытяжных устройств, ознакомьтесь с сертификатами качества и наличием гарантийных документов на продукцию. Если ваша ванная имеет внушительные размеры, эффективней будет оснастить ее двумя вытяжками, чем использовать одну мощную модель.
