Вентиляция в ванной в потолке: особенности обустройства + инструктаж по монтажу вентилятора

Как устанавливается вытяжка в ванной в потолке, для чего она нужна и как работает. Особенности проектирования и монтажа потолочной вентиляции, а также советы специалистов по правильному обустройству.

Предназначение и роль

На самом деле вентиляционная система — одна из самых важных инженерных конструкций любого дома, независимо от того, частный он или многоквартирный. Именно вентиляция отвечает за правильный воздухообмен, а также за комфортные климатические условия в каждой отдельной квартире или комнате. Система имеет свои вентиляционные каналы, на входе и выходе которых монтируется решетка.

Она выполняет сразу несколько функций, а именно:

  • защищает шахты от возможного засорения, так как в них могут случайно попасть предметы, животные;
  • правильно распределяет воздушные потоки, в особенности это касается решетки вентиляции приточного типа;

Приборы для вентиляции со встроенными обратными клапанами

Антивозвратный клапан может быть составной частью многих устройств для естественной и принудительной вентиляции. Рассмотрим несколько примеров.

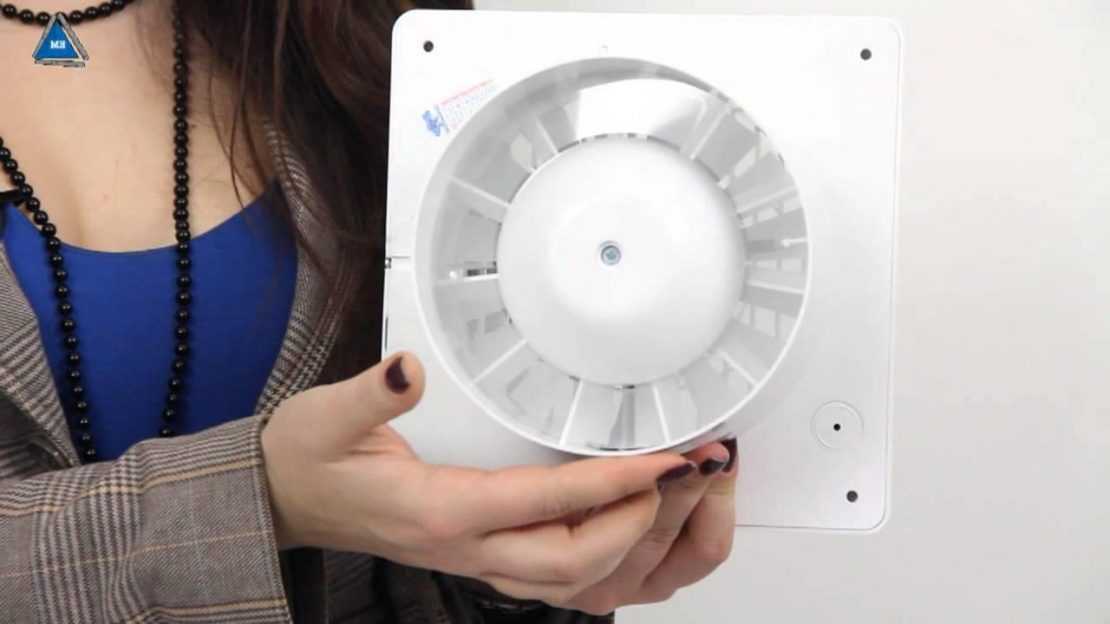

Вытяжные вентиляторы с обратным клапаном

Новые модели вытяжных вентиляторов с обратным клапаном могут работать практически бесшумно благодаря особенностям конструкции с применением вкладышей, гасящих вибрацию. Небольшие подшипники устройства обработаны «вечной» смазкой, которая не нуждается в периодическом обновлении. Все детали корпуса исполнены из прочного долговечного пластика, который не боится ни высоких температур, ни влажности. Минимальный гарантийный срок работы вентиляторов на вытяжку с обратным клапаном – три года.

Схема устройства вентилятора

В вентиляторах могут быть установлены три вида клапанов:

  • с ручным или автоматическим управлением;
  • на пружинах;
  • механические (изменяющие направление лепестков по давлением воздуха).

Чаще всего встречаются устройства на пружинах. Пружины возвращают створки лепестков в закрытое состояние, как только вентилятор прекращает работу.

Подбирая вентилятор, обратите внимание на размеры вентиляционного выхода. На что следует обратить внимание при покупке прибора:

На что следует обратить внимание при покупке прибора:

  • мощность вентилятора;
  • форму обратного клапана;
  • уровень шума;
  • уровень энергопотребления;
  • оформление.

Для вытяжки в санузле используют коэффициент мощности 6 – то есть атмосфера в помещении должна обновляться 6 раз в час

Вентиляторы могут быть накладными или внутриканальными. Внутриканальные вставляются в отверстие воздушной шахты. Чем дальше вы установите устройство в шахту, тем ниже будет уровень шума в помещении. Для небольших шахт используют накладные модели, они закрепляются на стену у вентиляционного отверстия.

Вытяжной вентилятор может быть оснащен таймером и датчиком движения. Это очень удобно, нет необходимости управлять прибором с помощью выключателя.

Вентиляционная решетка с обратным клапаном: устройство и назначение

Это очень простая конструкция, состоящая из декоративной решетки, фланца и самого лепестка. Вентиляционные решетки с клапанами могут быть круглыми, прямоугольными или квадратными. Для бытовых целей эти изделия изготавливают из прочного пластика.

Если решетка обычной конструкции пропускает воздушный поток в обоих направлениях, то прибор с антивозвратным устройством блокирует входящий поток

Помимо блокировки входящих воздушных потоков, такие устройства снабжаются москитными сетками для защиты от насекомых и шумопоглощающими прокладками.

Вентиляционные приборы такого типа чаще всего используют в частных домах, где вся система вентиляции объединяется в одной точке на крыше и воздух в ней принудительно выкачивается с помощью небольшого электромотора. В этом случае в каждом помещении дома устанавливаются такие решетки.

Тройники с обратным клапаном и их применение

Тройники для вентиляции с обратным клапаном используют как самостоятельный прибор для вентиляции, так и в комплекте с вытяжкой. Их используют не очень часто, бытует мнение, что для естественной вентиляции достаточно просто установки обычного антивозвратного прибора.

Так выглядит тройник для вентиляции

Тройники для вытяжки с обратным клапаном часто используются при подключении котла на твердом топливе. Такое устройство не только обеспечивает выход продуктов горения в выхлопную трубу, но и обновление воздуха в помещении.

Применение обратного клапана на вытяжке

Возвращаясь к теме вентиляции на кухни, давайте еще раз поговорим о том, что это – антивозвратный клапан для вытяжки? Об устройстве этого прибора мы уже писали, но как правильно установить его и использовать?

Есть два варианта: без тройника или с тройником.

В первом случае в вентиляционное отверстие вставляются две решетки, подходящие для подключения гофрорукава. На одну из решеток подключают вытяжку, а на вторую – антивозвратную конструкцию.  Когда вытяжка будет включена, клапан не даст воздуху из вентиляции попадать в помещение. А при отключении вытяжки будет работать естественный воздухообмен.

Такой метод позволит использовать для подключения кухонного зонта не только гофрорукав, но и прямоугольный вентканал, который обладает отличными аэродинамическими свойствами и привлекательным дизайном

Второй вариант подключения обратного клапана для вытяжки подразумевает использование уже известного вам тройника. Один выход тройника направляется в шахту вентиляции. Второй подсоединяется к гофрорукаву вытяжки, а на третий выход монтируется антивозвратное устройство. Работает такая вытяжка с обратным клапаном так же, как и первая, только выглядит иначе.

Вытяжка с тройником

Клапан на вентиляцию: где и как поставить

Если система вентиляции сделана без использования вентиляторов и вытяжек с двигателями, она называется естественной. Чтобы все работало, для перекрытия обратной тяги устанавливают клапана сразу на выходе каналов. Для сохранения нормальной циркуляции желательно не использовать решетки, перекрывающие клапан. Да, такой вариант смотрится лучше, но вентиляция при этом страдает. Скорее всего, работать при небольшой тяге она просто не будет.

Если вы все-таки хотите установить декоративную вентиляционную решетку перед клапаном, придется мириться с ухудшением вентиляции, более медленным удалением запахом и излишней влажности. Помочь может только установка решетки/клапана большего диаметра, чем по расчету. В этом случае воздухообмен не пострадает.

Естественная вентиляция работает за счет перепада температур и разности давления

В случае с принудительной вентиляцией, обратный клапан может стоять либо перед, либо после вентилятора. Этот выбор зависит от типа системы и вентилятора. Так как канальные модели вентиляторов в частных системах используют редко, обычно получается, что заслонка стоит после вентилятора в трубе

Насколько далеко — неважно. Основной критерий выбора места установки — удобство обслуживания, так как заслонку придется периодически чистить и проверять

Установка на кухне с вытяжкой

При установке принудительной вытяжки в кухне, многие хотят сохранить и естественную вентиляцию. Для этого потребуется установить на входе в вентиляционный канал тройник. К одному его входу подключить вытяжку с обратным клапаном, во второй поставить только обратный клапан. Как видите, система не слишком сложная, но работает.

Как подключить вытяжку, чтобы осталась естественная вентиляция

Почему на вытяжке тоже должен тоже стоять обратный клапан? Потому что если его не будет, обратный поток воздуха может проходить через вытяжку. Да, это будет не каждый раз, но при сильном потоке — будет.

При устройстве этого узла старайтесь сделать так, чтобы обратный клапан на вентиляцию был расположен как можно выше под потолком

В результате отводится будет самая теплая и самая влажная часть воздуха, что для кухни очень важно

Для ванной и туалета

Вентиляция санузла может иметь собственный вытяжной канал — тогда все легко, просто и понятно. Перед входом в вентканал ставим обратный клапан для перекрывания потока воздуха, который будет двигаться в помещение. Но далеко не все квартиры могут похвастаться индивидуальными шахтами для ванной и туалета. В некоторых домах старой планировки, вытяжной канал есть только в туалете. Вентиляцию ванной делают проведя короб через стену. В этом случае обратный клапан на вентиляцию ставим не только на выход в вентканал, но и в канале между ванной и туалетом. Это предотвратит попадание неприятных запахов в ванную.

Как поставить обратный клапан на вентиляцию в раздельном санузле с одним вентканалом

Встречается еще более печальная ситуация: когда вытяжной канал вообще один и он находится на кухне. Собственно, логика установки не меняется — надо поставить устройства так, чтобы запахи из одного помещения не попадали в другое.

Один обратный клапан для вентиляции ставят на отвод к купольной вытяжке (или на канал, который отводит воздух из кухни), второй — на трубу, которая идет от ванной. Как видите, если понять логику работы, можно и самому определить наиболее удачное место установки.

При необходимости Устанавливаем вентилятор в натяжной потолок

На первый взгляд, сделать вытяжку в натяжном потолке или установить решетку вентиляции несложно… но так же просто и испортить полотно, не имея опыта работы с пленкой ПВХ и инженерными системами. Повредить пленку можно ножом, воздуховодом вентиляции, монтажными элементами платформы. Кроме того, нужно строго соответствовать схеме размещения, чтобы не ошибиться с разметкой. Стоит ли так рисковать, решать только вам. Но мы всегда готовы предложить свою помощь и обеспечить экспертный уровень не только в установке натяжного потолка, но и подключении центрального и декоративного освещения, вентиляции, систем кондиционирования.

Разновидности вентиляционных диффузоров

Данные воздухораспределительные устройства классифицируются по нескольким основным признакам, таким как:

  1. Форма. Как правило, производитель выпускает изделия круглой и прямоугольной (квадратной) формы. Выбор зависит от дизайнерского замысла. Наиболее востребованы диффузоры круглой формы, которые, в свою очередь, могут иметь различные варианты исполнения: веерные, тарельчатые, щелевые.
  2. Назначение. Диффузоры разделяются на приточные, вытяжные и универсальные. Первый вариант предназначен для подачи свежего уличного воздуха в помещение в максимально короткий срок. Вытяжные диффузоры используются для быстрого отвода отработанной воздушной среды из здания. Универсальные устройства применяются для работы в обоих направлениях — притока и отвода воздуха.
  3. Управление жалюзи. Диффузоры могут быть регулируемыми и нерегулируемыми. В первых моделях жалюзи установлены в статическом положении. Регулируемые изделия способны изменять направление и объем воздушного потока.
  4. Материал изготовления. Металлические (стальные или алюминиевые) диффузоры отличаются высокой прочностью и длительным сроком эксплуатации. Также они имеют отличный внешний вид и стойкость к негативным проявлениям внешней среды. Пластиковые изделия имеют небольшой вес, эстетичный вид, не ржавеют и не гниют. Кроме того, такие диффузоры стоят дешевле металлических аналогов. Используются, как правило, для установки внутри зданий.
  5. Место монтажа. Вентиляционные диффузоры могут устанавливаться вертикально (настенные) и горизонтально (потолочные).

Стоимость воздухораспределительных устройств зависит от материала изготовления, размеров, назначения и возможности регулировать потоки воздуха.

На нашем сайте представлен широкий выбор веерных диффузоров.

Типы вентиляционных решеток по функциональному назначения

В зависимости от своего назначения они могут подразделяться на наружные приточные, внутренние приточные и внутренние вытяжные

С наружным притоком

Данные решетки могут, в свою очередь, подразделяться на:

  • Фронтонные – применяются специально для проветривания помещений на чердаках (чаще всего изготавливаются с расширенной окантовкой, придающей им большую эстетичность);
  • Цокольные – устанавливаются в подвальных помещениях и должны помимо функции вентиляции еще и обеспечивать надежную защиту от грызунов (их типовыми размерами считаются 37,5х37,5 см, 15х15 см и 24х24 см).
  • Дверные – обычно им отдают функцию приточного клапана, расположенного в районе дверного проема, когда отсутствует возможность по-другому организовать достаточную подачу воздушного потока в помещение;
  • Напольные – такие модели незаменимы, когда требуется организовать приток кислорода, вытесняющий отработанный воздух от пола к потолку. Они могут быть как стационарными, так и регулируемыми. В последнем случае в металлическую раму попросту устанавливают регулируемые шторки-жалюзи, которые сворачиваются в рулон.

С внутренним притоком

Они обеспечивают приток воздуха в обслуживаемое помещение из специально обозначенного источника. Как пример можно привести каминные вентиляционные решетки – с их помощью осуществляется прогрев воздуха в комнате. Холодный воздух проникает в камин через нижнюю решетку, получает свою долю обогрева, а через верхнюю решетку подается в комнату. Внутренние приточные решетки стандартно выполняются в круглой форме, таким образом они гармоничнее вписываются в интерьер. Существуют и эксклюзивные дизайнерские варианты, которые изготавливаются с помощью художественной ковки или лазерной резки. Стоит отметить, что внутренние приточные распределители  никогда не оборудуются клапанами. Они изготавливаются из термостойких материалов и рассчитаны на работу с очень прогретым воздухом.

Внутренние вытяжные

К таковым возможно отнести:

  • Накладные – устанавливаются в жилых помещениях, которые имеют собственную естественную тягу. Москитное полотно в их конструкции предотвращает доступ насекомых в квартиру. Дополнительно могут оборудоваться обратным клапаном, что означает, что жильцам не будет угрожать обратная тяга. Место их типовой установки – санузлы и кухни. С помощью подвижных планок регулируется их пропускная способность;
  • Распределители с соединительным клапаном (специально для кухонных помещений) – выполняются из полихлорвинила, оборудуются инерционными жалюзи или обратным клапаном. Одновременно осуществляют и естественную тягу и отток отработанных воздушных масс;
  • Щелевые – монтируются в тех местах, где вентиляцию желательно оставить незаметной. Для этого подбирается специальный цвет решетки (под цвет потолка), также могут быть сокрыты элементами декора либо вовсе разместиться между уровнями сложноуровневого потолка.

Наиболее популярные типы вентиляционных решеток

В строительных магазинах предлагается множество моделей вентиляционных решеток: круглых, прямоугольных, наружных и внутренних.

Наружные приточные

приточная вентиляционная решетка с электрорегулируемыми ставнями

Наружные вентиляционные решетки представлены следующими вариантами:

  • Фронтонная решетка специально создана для вентиляции чердачных помещений. Всегда выполняется с широкой окантовкой, делающей ее более декоративной;
  • Цокольные вентиляционные решетки с размерами 15х15 см, 24х24 см, 37,5х37,5 сантиметров должны быть надежными и защищать подвал от грызунов;
  • Дверные вентиляционные решетки используют вместо приточного клапана, если нет других способов организовать подачу воздуха в дом;
  • Напольные вентиляционные решетки незаменимы при организации притока, вытесняющего отработанный воздух снизу вверх. Напольные вентиляционные решетки могут быть регулируемыми и стационарными. В первом случае в металлическую раму вставляются жалюзи, которые можно свернуть в рулон.
Название решетки Места установки Функции Дополнительные возможности
Внутренние Выход приточных и вытяжных воздуховодов в помещении 1. Коррекция направления и интенсивности потоков воздуха.

2. Дизайн помещения

Жалюзи, задвижки
Наружные Наружный выход воздуховодов любого типа 1. Защита от попадания в воздуховоды птиц, мышей, сухих листьев.

2. Декоративная функция

1. Подогрев во избежание наледи зимой,
2. Заслонки, шибера, жалюзи.
Переточные Межкомнатные перегородки и двери Обеспечение свободного движения воздуха в помещении Шумо- и светоизоляция, жалюзи

Таблица 1. Основные характеристики вентиляционных решеток

Внутренние вытяжные

накладная решетка с жалюзи

  • Накладная вентиляционная решетка используется в жилых помещениях, оборудованных естественной тягой. Москитное полотно защищает квартиру от насекомых. Если вентиляционная решетка с обратным клапаном, жильцам не угрожает обратная тяга. Вентиляционные решетки с жалюзи или без них устанавливают на кухнях и в санузлах. Пропускная способность вентиляционной решетки регулируется подвижными планками;
  • Вентиляционная решетка с клапаноми соединением для кухонной вытяжки. Изготавливаются из полихлорвинила, могут оборудоваться обратным клапаном или инерционными жалюзи. Одновременно обеспечивают естественную тягу и отток воздуха из кухонной вытяжки;
  • Щелевые вентиляционные решетки устанавливаются там, где вентиляция должна быть незаметной. Размеры вентиляционных решеток подбираются под дизайн потолка и скрываются между уровнями или декоративными элементами.

Внутренние приточные

каминная вентиляционная решетка

Внутренние приточные решетки изготавливаются различной формы и цвета, иногда привлекательного дизайна. Популярностью у архитекторов пользуется круглая форма решеток вентиляции, как наиболее гармоничная и незаметная. Приточные вентиляционные решетки никогда не оборудуются клапанами. Дизайнерские экземпляры создаются с применением ручной обработки древесины, кованых элементов, лазерной резки. Через каминные вентиляционные решетки согревается воздух в зале. Холодный конвективный поток проникает в камин через нижнюю решетку и согретым поступает в помещение через верхнюю. Потому в канале камина должна располагаться пара вентиляционных решеток.

Классификация

По форме

Представленная ниже информация даст вам возможность понять о том, на что необходимо обращать внимание при выборе диффузоров. Вы будете разбираться в них с учетом целесообразности установки, конкретных особенностей и потребностей системы вентиляции

Есть два варианта моделей данного устройства:

  • круг;
  • прямоугольник (квадрат).

Круглые диффузоры для вентиляции

Современный рынок может предложить интересные модели круглой формы:

  • веерный диффузор, в котором встроен клапан расхода воздуха и есть специальные зажимы для установки на потолке;
  • тарельчатые, хотя дизайнеры их используют редко;
  • щелевые – применяют для того, чтобы добиться нужного направления воздушного потока. Благодаря их форме, удается изменять его угол выхода. Такие модели отличаются компактными габаритами монтажных коробов, что дает возможность сделать вентиляционные отверстия для подачи и оттока воздуха почти незаметными. Установка щелевых диффузоров производится своими руками с помощью кронштейнов даже в стесненном пространстве, к примеру, за подвесным потолком.

Какой из них покупать – зависит от вкуса и дизайнерского замысла. Но, помните, в создании уюта и комфорта не бывает мелочей.

На фото – потолочный прямоугольный диффузор

По назначению

Теперь рассмотрим практическую сторону вопроса, которая гораздо важнее. Устройства могут быть:

Приточными Модели предназначены для «захвата» свежего наружного воздуха и в максимально короткий срок доставить в комнату или в вентиляционный узел.
Вытяжными Их главная задача – вывести наружу как можно быстрее и максимально много отработанных воздушных масс из помещения.
Универсальными Используются для работы в обоих направлениях – приток и отток воздуха, перемещая потоки из одной системы вентиляции в другую.

Установка устройства в воздуховоде

Дополнительные параметры:

  1. Диффузоры также могут быть нерегулируемые и регулируемые. В последних установлены жалюзи, способные изменять объем воздушного потока и его направление.
  2. Изготавливают устройства из:
  • металла (алюминиевые или стальные), которые более надежны, прочны и у них долгий срок эксплуатации. Кроме того, они считаются оптимальными с точки зрения дизайна, а также обладают «антивандальными» характеристиками. Цена таких диффузоров несколько выше пластиковых;
  • пластика – устройства не гниют и не ржавеют. Имеют небольшой вес и большое количество цветовых вариаций.

Потолочный диффузор из пластика

Распределение воздуха

Для создания выбранного микроклимата в помещении необходимо избавиться от шума и сквозняков, которые чаще всего нервируют заказчиков. Как раз диффузоры и являются хорошим инженерным решением, которые помогут качественно распределить воздушные потоки по зданию. Устройства уменьшают скорость воздуха во время его прохождения по гибким воздуховодам и, наоборот, увеличивают ее при поступлении воздуха в вытяжной воздуховод.

Притоком воздуха в помещение можно управлять автоматически с пульта

Кроме того, у вас появиться возможность осуществлять контроль над этими процессами. Это поможет добавить комфорт в помещение, в котором размещена вытяжная вентиляционная труба.

Чаще всего на потолке или на стене устанавливают вихревые диффузоры, представляющие собой декоративную панель прямоугольной или круглой формы, уплотненную по контуру специальной прокладкой. Если это приточная вентиляция, на ее обратной стороне есть воздухонаправляющее кольцо и крыльчатка, для вытяжной последней не предусмотрено.

Лицевая панель диффузора крепится с помощью винтов к траверсам монтажного короба. Установка устройств происходит через отверстия на фланце или кронштейнами. Лицевая панель обычного потолочного диффузора представляет собой раму, в центре которой размещена профилированная пластина.

Варианты распределения воздуха

На сегодняшний день промышленность предлагает разные модели, которые позволяют направлять приточный или вытяжной воздух в четыре стороны, а не только в одну. Есть также специальные модели диффузоров, разработанные для работы в помещениях с высокой влажностью и в агрессивных средах. К примеру, инструкция разрешает применять их в бассейнах или производственных цехах.

Дополнительные функции

Оснащение вентилятора датчиком влажности в ванной комнате вполне логично. Такие устройства позволяют вентиляции работать автоматически, без человеческого вмешательства. При активном использовании комнаты влажность стремительно растет, и активизация датчика позволяет сразу запустить вытяжку. Когда микроклимат приведен в норму, устройство автоматически отключается.

Некоторые вентиляционные системы оснащаются и датчиками движения.

Даже отключение через некоторое время не всегда выручает. Ведь энергии тратится все равно много.

А вот опция управления мощностью куда полезнее. Она позволяет сокращать расход тока. В некоторых моделях предусмотрена опция непрерывного проветривания. Суть проста – вытяжка будет работать без перерывов, но на минимальных оборотах.

Скорость увеличивается только тогда, когда слишком сильно растет влажность воздуха. Таймеры обеспечивают работу в течение заданного времени после использования ванны; приборы запускаются и отключаются автоматически, без участия пользователей.

Для отслеживания времени очень полезны вентиляторы с часами на панели. Привлекательны и решения с пультами управления. Управление вытяжкой на расстоянии, даже лежа в самой ванне, нравится многим людям. Особенно важна такая опция, когда вентилятор ставится в труднодоступных местах. Выбор конкретной «начинки» зависит от личных потребностей.

Как выбрать диффузор для вентиляции

Чтобы правильно подобрать для системы вентиляции диффузор, необходимо учитывать некоторые параметры.

Размеры. Устройство должно соответствовать размеру воздуховода.

Материал корпуса. Выбирается исходя из условий эксплуатации. Для помещений и систем кондиционирования подойдет пластиковый вариант, а для наружной вентиляции следует приобретать металлическое изделие.

Модель диффузора. При большом ассортименте сделать выбор модели изделия в соответствии со стилем помещения не составит труда.

Объем и скорость воздушных масс, поступающих в помещение

Важно знать, с каким количеством воздуха будет работать агрегат. Также важно учитывать уровень шума, издаваемого им при эксплуатации

Если при выборе учесть все технические и желаемые параметры, то выбрать устройство будет несложно.

Предназначение и роль

На самом деле вентиляционная система — одна из самых важных инженерных конструкций любого дома, независимо от того, частный он или многоквартирный. Именно вентиляция отвечает за правильный воздухообмен, а также за комфортные климатические условия в каждой отдельной квартире или комнате. Система имеет свои вентиляционные каналы, на входе и выходе которых монтируется решетка.

Она выполняет сразу несколько функций, а именно:

  • защищает шахты от возможного засорения, так как в них могут случайно попасть предметы, животные;
  • правильно распределяет воздушные потоки, в особенности это касается решетки вентиляции приточного типа;

Разновидности

На современном строительном рынке представлено огромное количество диффузоров. Изготавливаются они из двух материалов: пластика и металла (сталь или алюминий). Металлические изделия покрываются краской с разнообразной цветовой гаммой и обычно на порядок дороже моделей, изготовленных из пластмассы. Очень редко можно встретить в продаже деревянные диффузоры, обычно их изготавливают на заказ. Деревянные модели прекрасно впишутся в интерьер загородного дома, а также саун и бань.

Диффузоры классифицируются по:

  • форме – круглые, прямоугольные и квадратные;
  • назначению – потолочные, напольные, настенные;
  • принципу работы – вытесняющие или перемешивающие;
  • устройству – внешние и внутренние.

Принято также различать диффузоры по размерам и формам отверстий для вентиляции.

Щелевые. Обычно имеет прямоугольную форму с длинными и неширокими отверстиями. Ламели могут располагаться прямо, так и под наклоном, что позволяет регулировать поток воздуха, направляя его прямо или в определенную сторону. Регулировка ламелей осуществляется самостоятельно, некоторые щелевые диффузоры имеют возможность регулировки каждой лопасти по отдельности. Применяется как для подачи свежего воздуха, так и для выведения старого. Щелевые модели могут устанавливаться как на стену, так и на потолок помещения.

  • Тарельчатые. Это диффузоры круглой формы. Представляют собой раму с закрепленным вокруг кругом. Подача воздуха осуществляется за счет зазора между рамой и кругом.
  • Вихревые. Оснащен лопастями, которые крутятся по принципу вентилятора и отлично перемешивают воздушные массы. Воздух, проходя через вихревой диффузор, закручивается в спираль и значительно повышается скорость его перемещения. Устанавливаются в помещениях, где необходима быстрая смена воздуха (например, ванная комната или туалет). Для того чтобы не возникал сквозняк все вихревые модели оснащены камерой статичного давления
  • Веерные. Представлены целым комплексом диффузоров, которые объединены в одну систему.

Особняком стоят низкоскоростные диффузоры. Они работают по принципу вытеснения старого воздуха из помещения. Чистый воздух поступает с небольшой скоростью, а значит, риск образования сквозняков минимален. К тому же температура свежего воздуха отличается всего на несколько градусов, что делает эти диффузоры одними из самых комфортных. Они могут быть как настенными, так и напольными, а также встраиваемыми. Широко применяются в музеях, спорткомплексах, концертных залах, кинотеатрах. Очень часто монтируются в лестничные пролеты и ступени.

Потолочные диффузоры – наиболее популярная модель, широко применяемая в различных условиях, в том числе производственных. Напольные виды распределителей воздушных масс обычно применяются в комплексе с радиаторами или целыми системами отопления, которые монтируются в пол.

Настенные модели применяются очень редко, так как обычно на эти плоскости устанавливают обычные вентиляционные решетки.

Что такое диффузор для вентиляции

Что такое диффузор, используемый в системе вентиляции? На первый взгляд, это вентиляционная решетка, предотвращающая попадание посторонних предметов в канал вентиляции.

На самом деле диффузор – важный элемент системы вентиляции, который не только защищает вентиляционный канал от мусора и пыли, но и обеспечивает распределение воздушных масс в помещении.

Через отверстия небольшого размера происходит равномерная подача и вытяжка воздуха. В помещении, где установлен прибор, практически не происходит потеря тепла.

Диффузор позволяет так распределять потоки воздуха, что помещение быстро и эффективно проветрится без появления сквозняков.

Устройство одинаково популярно как для установки дома, так и на производстве.

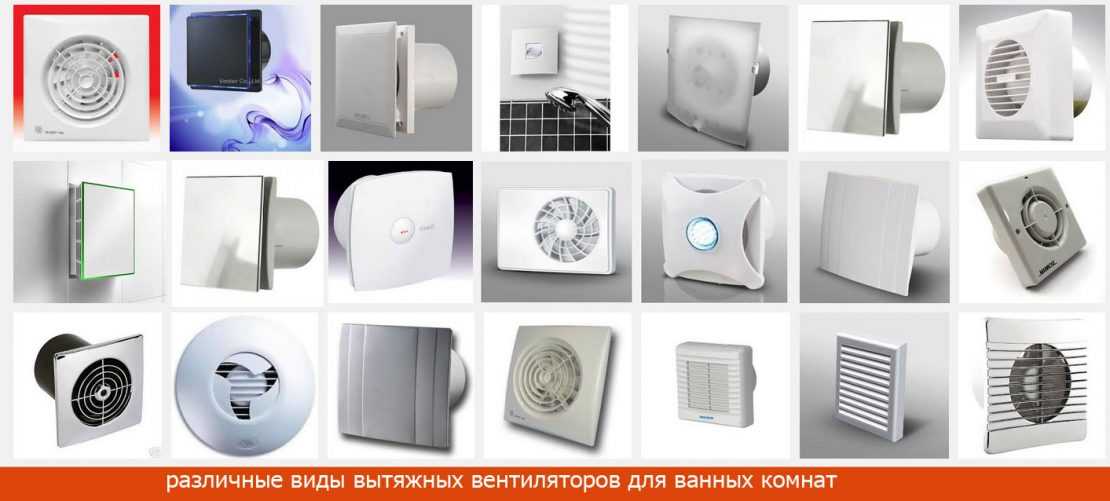

Виды вентиляторов для установки в потолок

Управление вентиляторов бывает ручное, автоматическое и дистанционное. Некоторые диффузоры для удобства управления оборудуются настенной панелью. Канальные приборы самые прочные. Они устанавливаются в воздуховод вытяжного действия. В зависимости от формы сечения канала подбирается и прибор. Он бывает с круглым или квадратным основанием.

В зависимости от конструктивных особенностей выделяют следующие разновидности диффузоров:

  • Центробежные приборы в спиралевидном корпусе в народе называются «улитки». Это промышленное оборудование со значительной мощностью. Тяга прибора зависит от длины лопастей и частоты вращения.
  • Наибольшей популярностью пользуются осевые диффузоры. Даже при небольших размерах прибор не теряет в мощности и производительности. Эти внешне привлекательные вентиляторы легко монтируются. Вентиляция в потолке в ванной или на кухне чаще делается с использованием осевой разновидности приборов. Для установки в помещении площадью не более 15 м² применяются диффузоры с бесшумной работой, устанавливаемые в подвесной потолок.
  • Устройства с датчиком влажности и таймером самые дорогие и эффективные. Они оптимально подходят для влажных помещений, потому что позволяют регулировать влажность воздуха. В автоматическом режиме работы вентилятор сам включается при повышении влажности в помещении и сам отключается через определенное время, которое устанавливается на таймере человеком. В продаже есть такие диффузоры во влагозащищенном корпусе, что предотвращает риск возникновения короткого замыкания.

Выбор мощности устройства

Подбор прибора по параметру мощности производится с учетом назначения помещения, его кубатуры и кратности воздухообмена. Последний показатель указывает на скорость обновления воздуха в комнате в течение определенного временного промежутка. Данный показатель регламентируется СНиП под номером 2.08.01-89. Достаточно найти раздел, посвященный вентиляции, а именно пункты 4.1-4.17.

Пример расчета мощности диффузора для установки в ванной комнате:

  1. Находим объем помещения, зная его габаритные размеры, например, комната с высотой 280 см, шириной 290 см и длиной 310 см имеет объем 2,8х2,9х3,1=25,172 м³.
  2. Находим в указанном нормативном документе (СНиП) таблицу определения кратности воздухообмена. Для помещений такого объема она составляет 10 единиц.
  3. Теперь остается подсчитать мощность вентилятора. Для этого объем помещения множим на кратность воздухообмена – 25,172х10=251,72 м³/ч.

При выборе вентилятора для санузла мощность находим в зависимости от количества посадочных мест. На каждое место требуется мощность диффузора в 40-50 м³/ч. Если вентиляционные каналы в строительных конструкциях дома засорены или находятся в плохом состоянии, то параметр повышают до 100-150 кубометров в час.

Рейтинг
( Пока оценок нет )
Понравилась статья? Поделиться с друзьями:
Сам Себе Строитель
Добавить комментарий

Adblock
detector
