Виды материалов для теплоизоляции воздуховодов и способы их монтажа

Нужен ли утеплитель для вентиляции. Как утеплить трубу вентиляции на чердаке - простые рекомендации. Нужно ли утеплять вытяжную трубу вентиляции.

Содержание

Устройство

Воздуховоды за границей отапливаемых помещений, выводимые через стену, утепляются от точки вывода до дефлектора. Труба вентиляции, идущая через чердак и сквозь кровлю, должна быть утеплена на всем протяжении чердачного участка. Аналогичные требования предъявляются ко всей зоне, проходящей через неотапливаемые помещения. Приточная подогреваемая система оборудуется теплозащитой на всем протяжении. На чердаках часто прибегают к использованию коробов (кожухов) из вспененного полиэтилена.


Достоинством такой конструкции можно считать доступную цену и возможность приобрести нужный товар где угодно. Кожух должен подбираться точно под размер трубы. Стоит отметить, что вспененный полиэтилен легко портится под действием ультрафиолета. Чтобы предотвратить этот негативный эффект, нужно покрывать конструкцию снаружи кухонной алюминиевой фольгой. Последовательность работ является следующей:

  • измеряется диаметр и высота воздуховода снаружи;
  • готовится кожух требуемой величины;
  • снимается зонтик, если он поставлен;
  • кожух натягивается до основания трубопровода;
  • возвращается на прежнее место зонтик;
  • на систему наматывается фольга снизу вверх, что поможет увеличить срок службы;
  • крепление обмотки производится нержавеющими или медными хомутами.


Для средней полосы РФ подобное решение очень хорошо проявляет себя. В более суровой климатической полосе нужны усиленные утеплители, такие как минеральная вата. Она одинаково хорошо работает и на бытовых, и на индустриальных вентилируемых каналах. При желании ее можно использовать хоть изнутри, хоть снаружи. Типичный пример (другие варианты отличаются незначительно) – это использование покрытия «Изовер».

Для работы потребуются следующие инструменты:

  • шпатель с резиновой рабочей частью;
  • степлер;;

0caa1fbebe27b609d62fea4c659ff933.jpg1635445a09fffb964c43ac30de26052d.jpg9b7f3d6a2b74b684303f2225afc54bf6.jpg

  • острозаточенный строительный нож;
  • скотч алюминиевый с полосой 7,5 см;
  • угольник

293498c79707622a4c4b6f2774e20f46.jpg755a65aa9b8178b84eba3c5c1c7ee9d5.jpgd37a7b8dca5aea46537944bbd8f5a8e0.jpg

  • рулетка металлическая;
  • линейка;
  • маркер для нанесения отметок.

9539c390a4537033c8abc63036285c23.jpg290c9b3e54135cac398f1d49f48d3ad1.jpg6d5bc1702777bf402ed3ece2fe81bcef.jpg

При расчете нужной ширины перед нарезкой стоит отталкиваться от диаметра трубы. К нему прибавляют сдвоенную толщину избранной изоляции, а сумму увеличивают в 3,14 раза – это и будет искомым показателем. Когда цифра получена, рулон разматывают и вымеряют на нем необходимое расстояние. Конечно, замер следует производить так, чтобы вата не промокла. Если на улице идет дождь, пусть и небольшой, лучше отложить подготовку на потом, чем потерять весьма дорогое изделие.

После надреза по поверхности аккуратно отделяют ватный слой до самой фольги. Разрезав рулон по подготовленной отметке, заворачивают в него трубу, добиваясь закрытия выступом фольги соединительного шва сверху. Через каждые 10 см требуется зафиксировать этот шов степлером и проклеить соединенный участок скотчем на алюминиевой основе. Сразу после этого по скотчу водят резиновым шпателем, тогда клей схватится с фольгированной поверхностью точно.

Трубы, снабжающие дом воздухом, нужно прикрыть от утечек тепла еще и на стыках.


Решается эта проблема просто: путем нарезки криволинейных кусков. Их длину подбирают в точном соответствии с заранее просчитанными величинами. Фрагменты выставляют так, чтобы они полностью дублировали проблемный изгиб. Места стыковки кусков опять же следует перекрывать алюминиевым скотчем, который выравнивают шпателем. Легче, чем с другими видами изоляции, работать со скорлупой, она только лишь прикладывается к нужному месту и защелкивается предусмотренным конструкторами образом.

Серьезные проблемы часто вызывает теплоизоляция воздухоразделения. В промышленных установках, где присутствуют такие системы, обязательно используются лишь материалы, гарантированно исключающие горение или детонацию в стандартных условиях. А вот чувствительность к ударам, напротив, не имеет существенного значения

Важно: расположенные на открытом воздухе участки воздуховодов не получится изолировать монтажной пеной.

Даже если не учитывать высокую цену такого прикрытия, оно окажется ненадежным и не сможет решить поставленную задачу. Лучше обратиться к профессионалам, располагающим надлежащим оборудованием, и получить качественную услугу.

Как рассчитать слой утеплителя

Очень важно провести грамотный расчет толщины теплоизоляции. Нам потребуются два основных параметра материала: . Показатель теплопроводности.
Показатель поверхностной теплоотдачи.

  1. Показатель теплопроводности.
  2. Показатель поверхностной теплоотдачи.

Чтобы проще было сориентироваться, ниже расположена таблица, в которой приведены показатели теплопроводности самых популярных утеплителей.


Проводя расчет толщины материала можно сказать, что чем меньше он проводит тепло, тем тоньше может быть его слой, и наоборот.

Бытует мнение, что в обработке воздуховода предпочтительнее применять утеплитель, у которого есть фольгированный слой, но это заблуждение. Современный строительный рынок предлагает множество утеплителей, которые даже без фольги превосходят по своим полезным показателям вышеназванный материал.

К примеру, тот же синтетический каучук отлично справляется со своими защитными функциями

Специалисты советуют особое внимание уделять удобству фиксации, поэтому лучше других здесь подойдет самоклеящаяся изоляция.

Во избежание конденсации в системе воздуховодов и обеспечения необходимой температуры используют утеплитель для вентиляции. Игнорирование данного правила влечет за собой поэтапное разрушение труб, вследствие чего теряются первоначальные параметры эксплуатации вентиляционной системы.

Особенности монтажа

Если вы планируете что-то утеплить с помощью фольгированного пенофола, то следуйте приведенным ниже рекомендациям. Если речь идет о крыше, то запомните главное правило: ее необходимо оборудовать таким образом, чтобы в составляющие компоненты не проникала вода ни сверху (атмосферные осадки), ни снизу (водяной пар). Но если влага туда проникает, а изоляционный материал с ней не справляется, то потребуется провести работы по изоляции, используя пенофол самоклеющийся.


Вначале (еще до того как приступать к монтажу) проклейте все наличествующие стыки посредством алюминиевой ленты (но не обычного скотча!). Более детально о процедуре монтажа вы сможете узнать в службе технической поддержки «Пенофола».


Если речь идет о стенах, то их можно утеплять как изнутри, так и снаружи. Хотя для таких случаев желательно использовать перфорированный материал. Обычно пенофол укладывается на внутренние поверхности здания, и он, помимо термоизоляционных качеств, также выполняет функции шумо- и пароизоляции. В результате вы существенно экономите, так как возможность появления конденсата практически исключается, теплопотери снижаются, а в утепленном здании можно будет работать/проживать круглогодично.

А вот для пола зачастую используется односторонний материал (в том числе самоклеющийся) вместе с традиционным массивным утеплителем или без него.

А если вы планируете использовать пенофол для утепления лоджии или балкона, то обязательно придерживайтесь следующих рекомендаций.

  1. Между элементами конструкции и самим утеплителем обязательно оставляйте небольшое пространство для вентилирования (около 2-х сантиметров, как и в предыдущих случаях). Эта небольшая хитрость предотвратит появление влаги.


Листы материала следует соединять стык в стык, дабы тепловое отражение по всей площади было равномерным. Но если термоизоляция на балконе некачественная, то утеплитель можно укладывать с нахлестом в 10 сантиметров.
Укладывайте материал книзу фольгой, двигаясь к источнику тепла. Самоклеющийся пенофол ничем крепить не нужно, если используется другой вид, то применяйте степлер или монтажный скотч.

И чтобы более детально ознакомиться с процессом, посмотрите еще один тематический видеоматериал.

Видео – Утепление пола пенофолом

В итоге отметим, что описываемый материал позволит не только качественно утеплить помещение или трубопровод, но также существенно сэкономить на монтаже и дополнительном утеплении. Удачи в работе!



Разновидности изоляционных материалов

Наиболее популярные изоляционные материалы, которые предлагает рынок, можно условно разделить на несколько категорий в зависимости от области применения и технических условий которые им выдвигаются.

  1. Для изоляции воздуховодов системы принудительной вентиляции небольшой и средней площади сечения обычно применяются материалы на основе закрытопористого вспененного полиэтилена. Это двух- или трехслойный материал, который состоит из пенополиэтилена и отражающего слоя алюминиевой фольги, с другой стороны он может иметь слой влагостойкого клея. Это позволяет облегчить процесс монтажа материала на металлические воздуховоды. Фольлгированный пенополиэтилен является идеальным изолирующим материалом для помещений общественного назначения. Он имеет рад существенных преимуществ:
    • Обладает эффективной гидро-, паро-, звуко- и теплоизоляцией;
    • Экологически безопасен;
    • Не подвержен гниению, плесени, порче насекомыми и грибками. Наиболее популярные марки ведущих производителей это: Изолон, Пенофол, Mielterm и Адгилин.
  2. При массовом промышленном использовании применяются более дешевые материалы из вспененного искусственного каучука. Такая теплоизоляция так же бывает самоклеящейся и может иметь отражающий слой. Структура изделий имеет закрытие поры и обладает значительным сопротивлением проникновению водяных паров. Для защиты строительных конструкций и уменьшения теплопотерь воздуховодов в промышленных сооружениях используют каучуковую изоляцию в виде рулонов или листов Kaiflex Protect. Для защиты трубопроводов применяется Kaiflex EF и Kaiflex EPDM – эти изделия выпускаются уже в форме готовых к использованию трубок, они могут быть использованы только для изоляции труб небольшого диаметра и только в процессе монтажа самой системы.
  3. Промышленные климатические системы большого сечения воздуховодов применяют минеральные теплоизоляционные материалы, которые имеют повышенную сопротивляемость возгоранию. Маты и панели из минеральной ваты могут быть прошитыми или ламельными для поддержания целостности структуры, в качестве внешнего защитного покрытия может быть использована фольга или полимерная пленка. Наиболее популярными марками являются теплоизоляция воздуховодов Rockwool, Nobasil, Izover, Технониколь, Paroc.

Варианты систем подачи воздуха

Вентиляция бывает естественная и механическая. Для помещений больше подходит естественная вентиляция, с точки зрения скорости движения воздуха. Скорость воздушного потока при такой системе составляет не более 1м3 в 1 час. При механической вентиляции эта скорость увеличивается и уже составляет 4-5м3 в час. Особенностью естественной вентиляции является необходимость увеличивать диаметр сечения воздуховодов. Чем скорость движения воздуха меньше, тем больше нужно проектировать размеры вентиляционного каналов. Тут уже необходимо утепление воздуховодов. Пенофол самоклеющийся — изоляция для воздуховодов, которая специально разрабатывалась для этих целей. Он имеет покрытие из алюминиевой фольги и липкий слой — это эстетично и экологично. Пенофол-изоляция технические характеристики которой выбирают с учетом проектной документации. Реже используют минераловатные утеплители или каучук, существует опасность выпадения конденсата.

Естественная система вентиляции – это самая несложная и недорогая вентиляция. Для установки такой вентиляции не требуются дорогие электроприборы. Такая вентиляция не расходует электроэнергию. Для ее установки необходимы воздуховоды, имеющие на выходе установленный дефлектор. Он устанавливается для усиления тяги, сохраняет помещение от попадания внешних осадков через внешние каналы. Основные шахты закладываются еще в процессе строительства дома. Они строятся из кирпича или блоков и выводятся выше конька крыши. В каждой комнате должен быть свой вытяжной канал и установлена изоляция воздуховодов, чтобы запахи из кухни не попадали в комнаты. При монтаже системы вытяжной естественной вентиляции воздух устраняется путем образующейся разницы температур, и зависит от скорости ветра, давления воздуха. При установке вытяжной системы естественной конструкции не требуется дополнительного оборудования, она проста в обслуживании. Для того, чтобы она не обмерзала на выходе зимой, а при сильном ветре воздух не вдувался обратно, на воздуховод должна быть обязательно установлена изоляция воздуховодов Пенофол.

Механическая система вентиляции — должна применяется в тех случаях, где не справляется естественная. В основном ее использую в больших помещениях, влажной и агрессивной среде, торговых и промышленных центрах. При проектировании используются вентиляторы, обратные и прямые клапаны, утепленные воздуховоды. Процесс оттока воздуха регулируется автоматически. Механическая вытяжная конструкция регулирует процессы, независящие от окружающей среды. Данный проект дороже естественной вентиляции и требует подключения к электрической сети электронных приборов обеспечивающих автоматический контроль. В обслуживании она будет сложнее. Приточная механическая вентиляция дополнительно нагревает или охлаждает, кондиционирует, очищает от пыли или увлажняет воздух, поступающий в помещение с помощью калорифера. Приточный воздух, поступающий принудительно, вытесняет воздух через систему вытяжных воздуховодов, которые тоже утепляют для этого используется изоляция воздуховодов фольгированная с самоклеющимся слоем Пенофол. В процессе эксплуатации периодически необходимо проводить чистку воздуховодов и приборов.

В обычной жизни человек должен чувствовать себя комфортно в собственном жилище, производственном предприятии или торговом центре, магазине или аптеке, необходимо позаботиться о свежем воздухе. Если в помещении плохая вентиляционная система, то запотевают окна, витают неприятные запахи из санузлов, появляется плесень и грибок. Когда эти показатели присутствуют в вашем помещении, необходимо обеспечить ремонт старой или создать новую технологию воздухообмена.

В любой системе вентиляции имеются две основные составляющие. Это аналогично внутренним органам для дыхания человека. Человек вдыхает чистый воздух, перерабатывает его и выдыхает уже обедненный кислородом и загрязненный. Так и в инженерной системе обязательно наличие притока воздуха и его оттока. Уровень комфорта зависит от температуры и скорости движения воздушных потоков. Чем скорость меньше, тем более комфортно. Доставку воздуха в помещения обеспечивают воздуховоды которые необходимо теплоизолировать, используя утеплитель для воздуховодов Пенофол.

Решение комплекса задач при помощи утепления

Вентиляционный «набор» включает перечень оборудования для нагнетания и удаления воздушных потоков, поддерживающих внутри помещений нужные характеристики микроклимата. Сюда же относятся воздуховоды: транспортные воздушные «артерии», проходящие со стороны улицы и внутри помещения.

Чтобы воздушные каналы обладали нужным показателем прочности, нужной проходимостью, требуется их правильное утепление. Для этого берутся на вооружение нормы, обеспечивающие санитарно-эпидемиологическую стабильность в жилых домах. Не стоит пренебрегать требованиями строительными правилами и нормами в части отопления, организации вентилирования и кондиционирования помещений, а также применения теплоизоляции и защиты зданий от тепловых потерь.

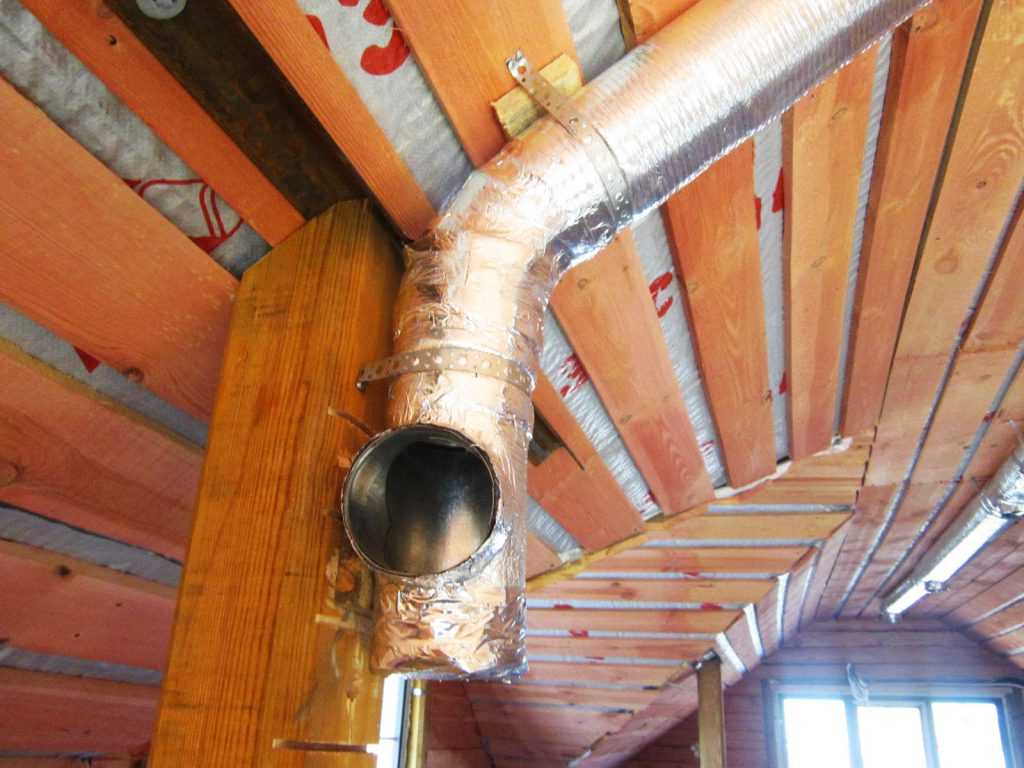

5c39f9052d87095b6ee599bcd2ea12e8.jpgТеплоизолировать воздуховод совсем несложно

Утепление вентиляции в частном доме решает в комплексе такие задачи:

  • не позволяет оседать выпавшей из воздуха влаге на поверхностях вентиляционных конструкций;
  • повышает сопротивляемость конструкций огню;
  • способствует снижению потерь тепла;
  • «гасит» высокие генерирующие частоты звуковых и вибрационных колебаний.

Материалы для утепления

Следует рассмотреть все приемлемые способы утепления и выбрать наиболее подходящий из них

Важно, чтобы выбранный нами метод соответствовал определенным требованиям: . Хорошие свойства теплоизоляции.
Безопасность в противопожарном отношении

Материал не должен относиться к группе горючих.
Относительно низкая стоимость.

  • Хорошие свойства теплоизоляции.
  • Безопасность в противопожарном отношении. Материал не должен относиться к группе горючих.
  • Относительно низкая стоимость.

Мы разберем только те варианты, когда каналы утепляются снаружи. Ведь не всегда имеется возможность демонтировать конструкцию, да и внутренний диаметр за счет утепления заметно уменьшится. Так чем же лучше всего выполнять такие работы?

40951be013cd30cf934f189460cbcad5.jpgМинеральная вата

При эксплуатации материал несколько слеживается, образуя просветы в утеплительном слое. Если на утеплительный слой проникла влага, он также утрачивает свои свойства. Лучшим решением считается применение гофрированной трубы, имеющей в своей основе вату. Но такой метод хорош на нулевом моменте строительства вентиляционных труб.

1a0b20cad5e8fce2a872523bd2e202bb.jpgСкорлупа из пенопропилена

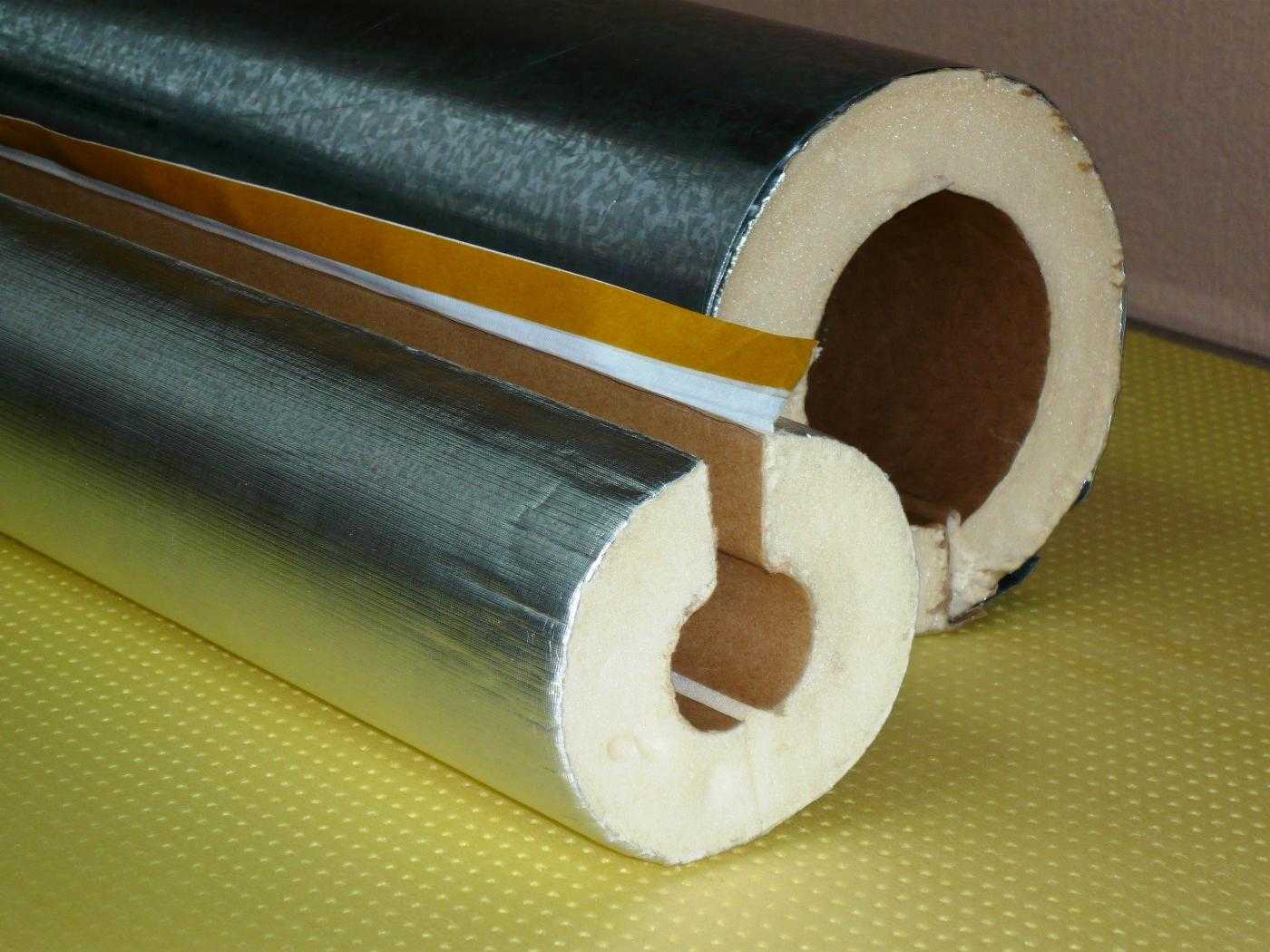

Можно применить скорлупу из пенополиуретана и пенополипропилена. Такие материалы прочнее пенопласта, и стоят дороже. В работе они нуждаются в бандаже, выполняемом обычной проволокой для вязания. Производитель выпускает такие утеплительные конструкции в виде трубок различного диаметра, имеющих разрезы. Такие заготовки остается только одеть на трубу, и утепление готово. Материал стоит дешево, способен противостоять влаге и небольшим механическим воздействиям.

a56a2115f99e7d7f72613e5e9aea1ecb.jpgВспененный полиэтилен для труб

Фольгированный утеплитель пенофол

Помните! От правильно выбранного утеплителя зависит эффективная работа вашей системы вентиляции.

2 Какие есть виды готовых утепленных труб

Вы можете самостоятельно изготовить утепление для ваших труб, но если для вас важно сделать все за небольшой отрезок времени, вы имеете возможность приобрести готовые утепленные вентиляционные трубы. На данный момент, на рынке, существуют много вариантов утепленных труб: металлические, металлопластиковые, пластиковые

Так же вы можете выбрать материал утепления готовой трубы.


Утепленная вентиляционная труба в частном доме

Если перед вами стоит задача утеплить свое домашнее помещение, оптимальным вариантом станет пластиковое изделие. Данный вид утепленных труб имеет большой срок службы, а также легко транспортируется и устанавливается. Для помещения с высокими температурами, лучшим станет металлическая альтернатива.

Утепленные трубы могут быть изготовлены с оцинкованной и нержавеющей стали. Цена вентиляционной утепленной трубы из оцинкованной стали зависит от ее разновидности, толщины листа стали, а также от необходимости установки дополнительных элементов. Утепленные вентиляционные трубы из оцинкованной стали станут идеальным вариантом для участков с повышенной температурой.

2.1 Этапы утепления труб

Если вы решили сохранить часть средств и при этом владеете элементарными навыками монтажа, то можно попробовать все сделать самому. Для этого вам необходимо знать,как правильно утеплить вентиляционную трубу.

В первую очередь, необходимо отмерять участок трубы, которую вы собираетесь утеплять. Так как вентиляционные трубы могут иметь разную длину, толщину, а так же иметь как прямую форму, так и разного рода загибы, переходы, и соединители, это все необходимо учесть при замерах.


Утепленная труба для вентиляции

Следующим этапом станет резка скорлупы на нужные участки, и дальнейшее их соединение между собой. В зависимости от материала утепления, а так же условий помещения в котором находится труба, будет зависеть дальнейшей монтаж.

Теперь перед вами стоит задача, как правильно утеплить вентиляционную трубу. Перед непосредственно монтажом, необходимо прочистить поверхность трубы от грязи и пыли. После установки утеплителя убедится в целостности слоя и, в случае необходимости, дополнительно зафиксировать все при помощи соединителя.

Теперь остается определить, нужно ли утеплять вентиляционную трубу на крыше и надо ли утеплять вентиляционную трубу на чердаке. Безусловно, необходимо. Крыша – место, где труба выходит на улицу, а значит, непосредственно имеет контакт с влагой, низкой температурой и прямым атмосферным давлением.


Утепленная фольгированным утеплителем прямоугольная вентиляционная труба

Процент сноса вентиляционной трубы на крыше самый большой. Вопрос экологичности отходит на второй план, главное при монтаже утепления на крыше это хорошие теплоизолирующие свойства и сверхвысокая влагостойкость. Наряду с крышей, чердак тоже важный участок, через который проходит вентиляционная труба, в большинстве помещений.

Если вам нужно решить, чем утеплить вентиляционную трубу на чердаке, лучшим материалом вам послужит вспененный полиэтилен, установка которого займет у вас мало времени, а так же базальтовое волокно, которое имеет большую термо выдержку и может хорошую гибкость, что позволит применить его на непрямых участках вентиляционной трубы.

2.2 Как утепляют вентиляционные трубы — видео

В чем смысл утепления вентиляции

Главный враг любой вентиляционной системы это конденсат, который активно образуется при столкновении теплых и холодных потоков. Помимо грамотной планировки самой системы, утепленные трубы для вентиляции являются одним из основных средств предотвращения выпадения влаги. А чем страшен этот самый конденсат в вентиляционной системе, я расскажу далее.

Собственно само утепление необходимо, чтобы предотвратить условия возникновения так называемой точки росы. Согласно строительному нормативу СП-50.1333-2012 под данным термином понимается температура, при которой водяной пар, содержащийся в воздухе, выпадает в виде воды на окружающих предметах, то есть конденсируется. Естественно точка росы напрямую зависит от влажности воздуха, чем она выше, тем точка росы ближе к окружающей температуре.


Таблица для определения точки росы.

  • Начнем с того, что на незащищенной трубе в чердачном перекрытии конденсат может выпадать как изнутри, так и сверху воздуховода. Эта влага по-своему опасна в обоих случаях. Так вода, постоянно стекающая по трубе, естественно, будет впитываться в перекрытие. И здесь уже неважно будет это бетон, дерево или какой-либо иной материал, рано или поздно он начнет разрушаться. Добавьте к этому еще и нелицеприятные разводы вокруг трубы на потолке крайнего этажа;
  • Более половины вентиляционных коробов и труб делается сейчас из оцинкованного железа. Цинковое напыление вещь хорошая, но если его повредить, что неизбежно при разрезании и монтаже, тонкий железный лист начнет ржаветь и времени, чтобы на трубе появились дыры, понадобится немного, не более 2 – 3 лет;


Резка матов из ватного утеплителя.

  • Кроме бытовой вентиляции, в домах от 2 этажей и выше монтируется фановая вентиляция для канализационной системы. Говоря проще, это продолжение канализационного стояка выведенное на крышу. Так вот, при той запредельной влажности которая есть в канализации, чердачный сектор такой трубы диаметром 100 мм наглухо перемерзает уже при температуре -5ºС или -7ºС в течении недели. А это уже влечет за собой проблемы с эксплуатацией канализации;
  • Кроме своей прямой функции, утеплитель для вентиляционных труб является хорошим звукоизолятором. Обустроив такую систему, вам не придется слушать завывание ветра в ваших трубах;
  • Но прогнившее перекрытие, испорченный потолок, постоянная музыка ветра, неприятный запах из раковины и перемерзшая зимой канализация это еще «цветочки», гораздо более опасно появление плесени и грибка внутри бытовой вентиляционной системы. Дело в том, что подобная «растительность» распространяется аэрозольным путем, проще говоря, споры плесени переносятся потоками воздуха. Естественно, попав в вентиляционную систему, они будут регулярно орошать весь дом, а люди, живущие в доме, будут постоянно дышать всем этим букетом. Последствия могут быть самые разные, от легкого недомогания, до хронических головных болей и аллергии.

Укутывание кокона из стекловаты гидроизолирующим полотном.

Теперь взвесьте все за и против и сами для себя решите, нужно ли утеплять вентиляционные трубы в вашем доме. Я думаю, ответ очевиден и далее мы подробно остановимся на распространенных материалах и способах их монтажа.

Материалы для теплоизоляции воздуховодов

Существует достаточно широкий список материалов для тепловой изоляции воздуховодов. Традиционными являются:

  • минеральная вата;
  • стекловата;
  • пеноэластомеры – это изоляторы вспененного типа с закрытыми порами, очень гибкие;
  • производные от полимеризации углеводородов, к которым относятся все известные полимеры: ПВХ, полиэтилен, полистирол, полиуретан.

Это, конечно, не полный список, но необходимо обозначить, что не все утеплители можно применять для теплоизоляции системы вентиляции. Потому что к ним предъявляются определенные требования, особенно это касается возможности сопротивляться появлению микроорганизмов, не последнем требованием является огнестойкость.

К тому же основная характеристика теплоизоляции – это все-таки показатель теплопроводности, который должен быть одним из самых низких. Поэтому давайте более подробно остановимся на некоторых теплоизоляторах.

Минеральная вата

Теплопроводность минеральной ваты – 0,036 Вт/м К. По нормативам уложенная слоем в 2,5 см минвата может сдерживать низкие температуры до минус 40С. При этом производители предлагают рулонный вариант толщиною минимум 4 см, что обеспечивает норму.

Для теплоизоляции на улице рекомендуется использовать материал с внешним фольгированным слоем. Он сдерживает негативное воздействие влаги и механических нагрузок. К этому утеплителю для вентиляции двоякое отношение. С одной стороны:

  • это один из самых дешевых теплоизоляционных материалов;
  • его легко укладывать на воздуховоды, оборачивая трубы и скрепляя проволокой, скотчем или хомутами;
  • толщина в 5 см обеспечивает надежную теплоизоляцию, которая гарантирует полное отсутствие образования конденсата и снижение тепловых потерь до нуля.


С другой стороны у минеральной ваты небольшой эксплуатационный ресурс. При соприкосновении с влажностью она теряет свои характеристики, поэтому при укладке на воздуховоды надо обеспечить ее защитными барьерами в виде гидроизоляционных пленок, листов неопрена, металлических кожухов из оцинкованных или алюминиевых листов.

Рулонные материалы

В категории рулонных материалов, которые используются для теплоизоляции вентиляционных систем, большое количество различного рода утеплителей. Два из них используются чаще остальных. Это вспененный полиэтилен с закрытой пористой структурой и вспененный искусственный каучук.

Первый используется для теплоизоляции воздуховодов среднего и малого сечения. Изготавливают его в виде одно- или двухслойного рулона. Обычно он с одной стороны покрывается алюминиевой фольгой, с другой стороны обрабатывается клеевым составом, покрытым защитной пленкой. То есть, вспененный полиэтилен рулонного типа – самоклеящийся теплоизолятор. Это одно из его достоинств, которое упрощает процесс укладки на воздуховоды.

Кроме этого есть и другие положительные стороны:

  • это не токсичный материал;
  • обладает он звуко- и пароизоляционными качествами;
  • на нем не появляются и не распространяются колонии микроорганизмов.

Вспененный каучук дешевле полиэтилена. Он также выпускается в виде рулона, но есть вариант в виде готового рукава, который просто натягивается на воздуховоды. В качестве теплоизоляции его используют чаще всего в промышленных масштабах. Производители предлагают фольгированные модели и без алюминиевого слоя, есть самоклеящиеся марки и без клеевого покрытия.

Пенополистирол

Как уже говорилось выше, этот материал для теплоизоляции воздуховодов используется или в виде плит, или в виде цилиндров. Первая форма применяется, если надо утеплить воздуховоды вентиляции прямоугольного сечения. При этом надо понимать, что углы труб будут прикрыты некачественно. Поэтому стыки соединения плит дополнительно заполняют монтажной пеной.


Что касается воздуховодов круглого сечения, то здесь используются скорлупы. На улице с фольгированным внешним слоем, в помещениях без него. Теплоизоляция для воздуховодов этого типа имеет неплохой показатель теплопроводности, равный 0,035-0,044 Вт/м К. Разброс показателя зависит от плотности пенополистирола, то есть, для плотности 10 кг/м³ теплопроводность равна верхнему значению, при 35 кг/м³ нижнему.

Фольгированный утеплитель

Такой категории в утеплителях для воздуховодов нет. То есть, в каждой категории есть фольгированная модель, верхний слой которой несет определенное назначение. Чаще это слой, который отражает тепловую энергию. Второе его предназначение – защита самого утеплителя от механического воздействия и условий эксплуатации.

Стоимость работ по теплоизоляции воздуховодов

Окончательная стоимость работ по теплоизоляции воздуховодов рассчитывается после выезда специалиста на объект.

Наименование работ Стоимость, руб
Монтаж теплоизоляции без стоимости материала от 160 руб/м2
Монтаж гибкого воздуховода от 160 руб/п.м.
Монтаж дроссель-клапана от 250 руб
Монтаж пластинчатого рекуператора от 3500 руб
Монтаж роторного рекуператора от 7500 руб
Монтаж системы автоматики (без пусконаладки) от 7000 руб
Монтаж электрического кабеля (без стоимости материала) от 50 руб/п.м.
Пробивка отверстий договорная
Монтаж жестких круглых воздуховодов от 110 руб/п.м.
Монтаж прямоугольных воздуховодов от 350 руб/ м2
Монтаж фасонных изделий 350 руб/ м2
Монтаж диффузоров 150 руб/шт
Монтаж вентиляционных решеток 150 руб/шт
Монтаж адаптеров для решеток от 200 руб/шт
Балансировка по воздуху от 100 руб
Обвязка калориферов вентустановок по теплу/холоду
До 5000м³/ч 10000
От 5000 до 20000 м³/ч 15000
Свыше 20000 м³/ч договорная
Фреоновые калориферы
До 5000м³/ч 10000
От 5000 до 20000 м³/ч 15000
Свыше 20000 м³/ч договорная

Стоимость работ по теплоизоляции воздуховодов




Материалы для утепления вентиляционной трубы


Так выглядят правильно изолированные трубы вентиляционной системы на чердаке

Должны соответствовать данным критериям:

  • Негорючесть.
  • Хорошие теплоизоляционные качества.
  • Бюджетность.

Рассмотрим наиболее часто используемые для этой цели материалы.

Минеральная вата


Утеплитель — минеральная вата

Имеет свои положительные стороны:

  • Самый недорогой и доступный утеплитель.
  • Пожаробезопасна.

Существуют и отрицательные аспекты:

  • Процесс утепления минеральной ватой довольно сложный. Сначала она оборачивается вокруг трубы, потом вокруг ваты оцинковка или фольга, затем конструкция должна быть стянута бандажом.
  • Со временем слеживается. Из-за этого образуются открытые участки между утеплителем и поверхностью трубы.
  • Вата может лишиться своих теплоизоляционных свойств при резком повышении уровня влажности.

Важно! Минеральная вата токсична для человека! При установке необходимы защитные средства. .

Пенопласт


Пенопластовая изоляция для труб

Для теплоизоляции труб используются готовые разъемные конструкции из пенополистирола.

Достоинства пенопласта:

  • Прост в монтаже: готовая труба имеет соединения шип-паз. Конструкция надевается на трубу и прижимаются друг к другу, тем самым образуя крепкое соединение.
  • Не меняет свои характеристики из-за резкого повышения/понижения уровня влажности.
  • Бюджетность.

Недостатки пенопласта:

  • Горючесть. Также во время горения из пенополистирола выделяется токсичные для человека пары.
  • Готовые формы невозможно применять на поворотах, подходит только для открытых прямых участков трубы.

Пенополиуретан и пенополипропилен


Пенополиуретановая оболочка для утепления стальных труб

Конструкция схожа с трубой из пенопласта

  • Отличаются высокой ценой.
  • Отличаются особой механической прочностью.
  • Требуют дополнительного слоя при монтаже: необходимо использовать бандаж из вязальной проволоки.

Вспененный полиэтилен


Довольно распространённое решение и недорогое

Представляет собой трубки с разным диаметром и размером.

Преимущества:

  • Легок в монтаже — его необходимо просто надеть на трубу.
  • Не подвержен внешнему механическому воздействию.
  • Структура вспененного полиэтилена делает невозможным появление грызунов.

Для жителей преимущественно холодного климата подойдут следующие материалы:

  1. Пенофол — пенополиэтилен со слоем алюминиевой фольги. Использование пенофола предотвращает накопление пыли и прочих видов загрязнений.
  2. Самоклеящийся утеплитель на основе пенополиэтилена. Данный материал очень легок в монтаже: необходимо удалить защитную пленку и прижать его к поверхности трубы. Для большей изоляции его возможно наклеить в два и более слоев.

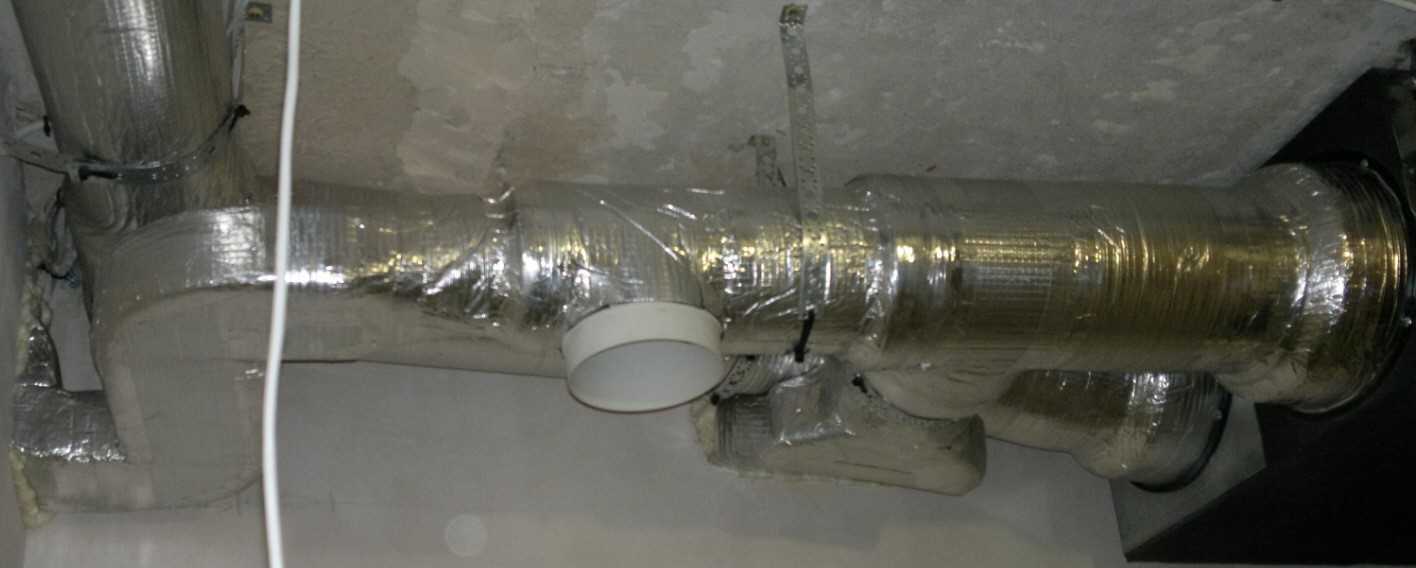

Так выглядят вентканалы, теплоизолированные пенофолом

Из этого материала вы узнали некоторые особенности вентиляционной трубы на чердаке или крыше и познакомились с различными видами материалов. Дальнейший выбор предстоит сделать вам.

Внутренняя и наружная изоляция за и против

Утеплять трубы можно двумя способами: внутренняя облицовка или изоляция внешней стороны. Каждый метод имеет свои достоинства и недостатки.

Внутренняя облицовка

  • Сложнее в установке, но не подвержена внешнему механическому температурному воздействию.
  • Чтобы избежать уменьшения внутренней части воздуховода, необходимо провести некоторые работы по увеличению изначальной площади.
  • Материал должен быть паронепроницаемым и герметичным, чтобы избежать впитывание влаги из воздуха.
  • Внешняя часть материала должна быть гладкой, чтобы не препятствовать циркуляции воздуха.


Пример наружной изоляции вентканала

Изоляция внешней стороны

  • Проще в монтаже, но материал также должен быть паронепроницаемым.
  • Необходимо предусмотреть утепление вытяжной трубы и установку гидробарьера.
  • Материал должен противостоять механическим воздействиям.
  • Изоляция должна быть негорючей, так как в случае возникновения открытого огня она контактирует с воздухом.
  • Этот вид изоляции не уменьшает площадь внутреннего сечения трубы.
  • Не подвержена образованию в ней болезнетворных бактерий.

В каком месте утепляется вентиляционная труба

Лучше всего осуществлять теплоизоляцию в местах, где воздушный поток может резко и значительно охлаждаться. Если вентиляция выходит через стену, тогда трубу следует пропустить через утепленную гильзу до самого дефлектора. В загородном доме утепленные вентиляционные трубы выводятся через кровлю либо фронтолы, предварительно они проходят через холодный чердак. Утепление снова лучше начинать с места максимального охлаждения вентиляционного канала.

Вентиляционный клапан

Установка вентиляционного клапана повышает эффективность утепления в несколько раз

Дело с приточной вентиляцией обстоит иначе. В этом случае образование конденсата зависит от протяженности трубопровода и его размещения. Данные трубы можно утеплить, как и в предыдущем случае, но сам холодный приток воздуха может вызывать некий дискомфорт. Например, заслонки регулировки могут полностью замерзнуть.

Чтобы решить эту проблему, необходимо установить утепленный вентиляционный клапан. Многие монтируют теплоизолированную решетку, но это решение ухудшает эффективность системы и могут привести к повреждениям вентиляции. Утепленный вентиляционный клапан устанавливают для помещений большой площади, как правило, в это число входят офисы, склады или производственные цехи. Клапан представляет собой движущиеся жалюзи, они ограничивают попадание воздушного потока, при необходимости воздух подогревается специальными нагревателями.

Техническая изоляция


Техническая изоляция воздуховодов по типам и дополнительные материалы для правильного монтажа

Для воздуховодов (утепленных) используется не только тепловая изоляция. Существует еще несколько видов, которые часто используются в домостроении. К ним относится противопожарная, звукозащитная, против образования конденсата и прочие. Для каждой из них применяются различные виды утеплителей, правда, некоторые материалы могут быть использованы для разных целей. К тому же технология отделки воздуховодов практически одинакова во всех случаях.

К технической изоляции относятся утепленные воздуховоды системы кондиционирования. В таком случае внутри трубы проходит холодный воздух, а снаружи температура окружающего воздуха, наоборот, будет выше. Поэтому образование конденсата на внешней поверхности – дело обычное. Чтобы предотвратить негативное воздействие влаги на металл, приходится проводить изоляцию, получая в итоге теплоизолированный воздуховод. Даже в этом случае надо будет сделать расчет толщины утеплителя.

Требования пожарной безопасности гласят, что утепленные воздуховоды – это соединительные каналы, по которым огонь и высокие температуры могут перекидываться из одного помещения в другое. Поэтому воздуховоды необходимо в обязательном порядке изолировать с помощью специальных огнезащитных материалов, которые выпускаются в рулонах, матах и плитах.

Система вентиляции и кондиционирования может со временем издавать шумы, неприятные человеческому слуху. Поэтому воздуховоды отделываются звукоизоляционными материалами. Расчет проводится по тем же критериям, что и теплоизоляция.

Сегодня на рынке присутствует большой ассортимент материалов, с помощью которых воздуховоды можно и тепло, и звукоизолировать. Это дает возможность одним выстрелом убить сразу двух зайцев, плюс большая экономия. Конечно, расчет должен быть точным, для этого можно использовать СНиПы, стандарты. Существует таблица, в которой приведены все соотношения. Так что ошибиться будет сложно.

Огнезащита воздуховодов

В соответствии с актуальными требованиями пожарной безопасности, утепленные воздуховоды представляют собой своеобразные соединительные каналы, по которым огонь и прочие среды, имеющие высокую температуру, могут передаваться из одного помещения в другое. Именно поэтому воздуховодам следует обязательно обеспечивать наличие дополнительного огнезащитного слоя из специальных материалов, которые поставляются в матах, плитах и рулонах.
В процессе производства большинства современных утеплителей активно используются материалы, имеющие класс огнестойкости «0», который показывает, что такой материал совсем не поддерживает горение.


 ТАКЖЕ МЫ ВЫПОЛНЯЕМ:

7f394eaf787425c8405d99d320c1b2b7.jpg 695a71ae804c86470c179d7ba6a51340.jpg c8db244ee9bb341d512fab2d63493c3f.jpg 11b90c84ff710b6c1ae3c7931be367fb.jpg
Монтаж системы вентиляции Техническое обслуживаниевентиляции Ремонт системы вентиляции Монтаж системы кондиционирования

Чем утеплить трубу вентиляции


Итак, утеплять вентиляционную трубу на не отапливаемом чердаке необходимо. Теперь рассмотрим возможные материалы, которые можно использовать для этой цели. Сначала нужно решить каким требованиям должен соответствовать выбранный утеплитель:

  • Высокие теплоизолирующие характеристики.
  • Используемый материал должен быть пожаробезопасным.
  • Доступная цена.

Минеральная вата


В отличие от всех других утеплителей, минеральная вата обойдется вам дешевле всего. Плюс к этому она полностью пожаробезопасная

Но, несмотря на это утеплитель имеет ряд отрицательных сторон, которые важно учесть:

  • Непростой монтаж. Процесс утепления достаточно трудоемкий. Первым делом ватой обвертывается труба. Далее, второй слой – фольга или оцинковка. В завершение конструкцию необходимо стянуть бандажом.
  • Вредная для глаз и дыхания. При работе с минеральной ватой необходимо вооружиться защитными средствами.
  • Спустя время, вата слеживается. Это приводит к появлению просветов между трубой и утеплителем.
  • При повышении уровня влажности, материал теряет свои теплоизоляционные качества.


Существует другой вариант с использованием готовой утепленной гофры, имеющей 2 слоя рукава из алюминиевой фольги и армированной стальной проволоки. Но для ее внедрения вентиляция изготавливается с нуля.

Пенопласт


В этом случае подразумевается готовая разъемная скорлупа, выполненная из пенополистирола. В отличие от минеральной ваты, она удобнее в использовании. Но давайте взглянем на плюсы и минусы.

Достоинства скорлупы из плотного пенопласта:

  • Простой метод монтажа. Конструкция имеет соединение шип-паз. Две половинки одеваются на трубу и сдавливаются между собой, образовывая плотное соединение.
  • Материал обеспечивает хорошую теплоизоляцию. Независимо от изменения уровня влажности не теряет своих характеристик.
  • Доступная цена.

Основным недостатком пенопласта является его горючесть.

В процессе горения пенопласт выделяет токсичные пары. Более того, применять скорлупу на частых поворотах будет проблематично, ей удобней работать на прямых участках вентиляционной трубы.

Пенополиуретан и пенополипропилен


Этот материал похож по виду на скорлупу из плотного пенопласта. Вот только изготавливается он из пенополиуретана или пенополипропилена. В чем их разница?

  • Они имеют высокую цену.
  • Механическая прочность намного выше.
  • При монтаже необходимо использовать бандаж. Обычно в этой роли используется вязальная проволока.

Вспененный полиэтилен


Этот утеплитель предстает в виде разрезанных трубок с разным размером и диаметром. Процесс монтажа вспененного полиэтилена очень прост – материал одевается на трубу. К его преимуществам можно отнести:

  • Не боится высокой влажности.
  • Устойчив к механическому воздействию.
  • Структура утеплителя не позволяет заводиться грызунам.

Если вы проживаете преимущественно в холодном климате, то обратите внимание на другие особенности этого материала:

  1. Пенофол (аналог пенополиэтилена со слоем из алюминиевой фольги). Этот утеплитель предотвращает накопление в себе пыли и других загрязнений.
  2. Самоклеящийся утеплитель (выполнен на основе пенополиэтилена). Наличие липкой основы очень упрощает его монтаж. Для этого удаляется защитная пленка и прижимаете утеплитель к поверхности трубы. При необходимости, его можно наклеить в несколько слоев.


Итак, в этой статье были рассмотрены особенности утепления трубы на крыше. Также вы узнали о возможных вариантах выполнения этой работы с разного рода утеплителями. Теперь выбор только за вами. Но при этом обязательно отталкивайтесь от предъявляемых требований к утеплению вентиляционной трубы. Нам и нашим читателям будет интересно узнать, какой вы использовали утеплитель для вентиляционной трубы. Оставляйте свои комментарии в конце этой статьи.

Утепление внутри помещений

Воздуховоды, находящиеся в помещении, тоже нужно утеплять

Технология теплоизоляции воздуховодов внутри здания практически ничем не отличается от изоляции на улице. Просто для нее нет необходимости использовать защитные слои за счет отсутствия негативных природных факторов. Конечно, если утепленные воздуховоды расположены во влажных помещениях или в помещениях с агрессивными средами, то без защиты здесь не обойтись. Но так как разговор идет о теплоизоляции воздуховодов в частном домостроении или квартирах, то отсутствие агрессивных факторов явно налицо.

Изоляция в этом случае будет проходить практически, как любой теплоизоляционный процесс, к примеру, стен или пола:

  • Для этого воздуховоды покрывают мембранной, которая будет выполнять функции гидроизоляции.
  • Затем укладывается утеплитель.
  • После чего весь теплоизолированный воздуховод закрывается еще одним слоем мембраны, а лучше алюминиевой фольгой. В этом случае оба материала будут играть роль паробарьера.

Чем утеплить вентиляцию

Современные потребители предъявляют одинаковые требования к теплоизоляционным материалам: функциональность, цена, пожаробезопасность. Но нужно знать чем утеплить систему вентиляции безопасно и недорого. Поэтому производители предоставляют широкий спектр материалов для утепления разных форм и свойств:

Минеральная вата


Минеральная вата — дешевый, но эффективный материал

В стандартном виде имеет форму матов, но для труб удобнее использовать цилиндр из такого же материала.

Плюсы:

  • цена (самый дешевый материал);
  • высокий уровень пожаробезопасности.

Минусы:

  • сложность при монтаже;
  • слеживаемость материала со временем;
  • уменьшение теплоизоляционных свойств при намокании.

Пенополистирол или пенопласт

Дешевый и долговечный материал. Легко монтируется, выпускается в форме плит и цилиндров, крепление которых происходит соединением типа «шип-паз». Но данный материал имеет ряд недостатков: горючесть (легко воспламеняется и выделяет токсичные отходы в процессе горения), хрупкость (абсолютно не терпит механического воздействия) и отсутствие эластичности (нельзя согнуть для получения нужной формы);

Пенополиуритан – по свойствам и показателям практически идентичен пенопласту, но имеет одно преимущество – высокая механическая прочность. Сам по себе материал дороже, чем пенополистирол, к тому же при монтаже скорлупки используют бандаж из проволоки. Данный фактор значительно удорожает монтаж.

Вспененный полиэтилен (пенофол) производится в виде разрезных трубочек, покрытых алюминиевой фольгой, диаметр которых подбирают под нужную вытяжную трубу. Монтировать данный материал легко – просто наденьте его на утепляемую трубу. Основными достоинствами такого утеплителя являются прочность, влагостойкость и цена. Покрытие из алюминия придает материалу пылеотталкивающих свойств, увеличивает способность к теплоизоляции и уменьшает вероятность воспламенения.

Базальтовые плиты не возгораются и не воспламеняются

Независимо от выбора материала, существует определенный алгоритм монтажа утеплителя.

В первую очередь трубу очищают от грязи и пыли. Второй шаг – найти «точку росы», что даст понять место смены температуры внутри вентиляционной системы. Затем производится монтаж самого утеплителя согласно инструкции производителя. После окончания утепления необходимо проверить весь объем монтажа на наличие дефектов – пропущенные места, слабые крепежи и т.д.

Для утепления вентиляции прямоугольного сечения используют плиты или рулоны из минеральной ваты или базальтового волокна. Для крепления плит требуется стальная проволока и клейкая лента из фольги. Обязательно пользуйтесь средствами индивидуальной защиты при работе с данным типом материалов! Это поможет уберечь глаза и органы дыхания от попадания частиц материалов.

Утеплить вентиляционную систему в частном доме можно своими руками, но если вы не уверены в себе – обратитесь к специалистам по утеплению. Мастер проведет анализ существующей вентиляции, проведет замеры всех труб, вытяжек, посоветует и подберет материал, который подойдет для вашего дома.

Если вы приняли решение выполнять работу своими силами, стоит помнить основные моменты:

  1. Проведите детальный анализ воздуховодов и найдите «точку росы»;
  2. Изучите свойства выбранного для утепления материала;
  3. Не стоит экономить на качестве материалов, если хотите получить желаемый результат;
  4. Помните о технике безопасности при работе – используйте СИЗ (очки, респираторы, перчатки).

Правильно утепленная система вентиляции прослужит долгие годы с придельной функциональностью. Будет меньше требовать ремонта отдельных деталей.

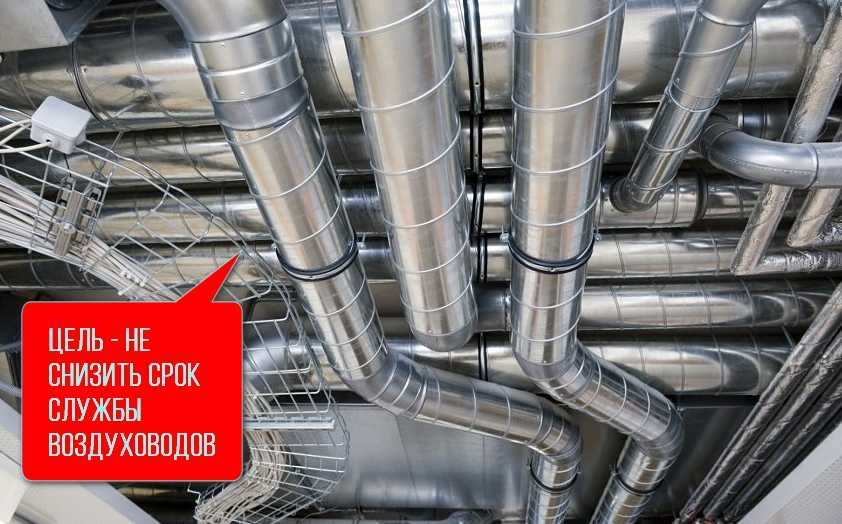

Функции теплоизоляции. Зачем утеплять воздуховоды

Ни одно современное здание не может обойтись без разветвлённой сети воздуховодов самого разнообразного назначения. Воздуховоды задействованы в системах вентиляции, кондиционирования и отопления (воздушное отопление, воздухообмен в котельной, дымоотведение).

Все они представляют собой трубы, в которых циркулирует воздух. Различаются они лишь по методу циркуляции, скорости воздушного потока и температуре перекачиваемого воздуха.
Независимо от того переносят трубы холод или тепло, воздуховоды нужно утеплять. Утепленный воздуховод снимает сразу несколько проблем: теплообмен, конденсат, шум и вибрация, огнезащита.
Противопожарные, звукозащитные, теплоизолирующие — применяемые утеплители могут быть как универсальными, так и узкоспециализированными. Общие принципы выполнения изоляции воздуховодов для большинства случаев одинаковы.

Теплоизоляция и пароизоляция воздуховодов для уменьшения теплообмена и теплопотерь

Задача систем вентиляции, кондиционирования и воздушного отопления – донести до нужного помещения воздух заданной температуры.
Чтобы уменьшить холодо- и теплопотери в воздуховоде, необходимо свести к минимуму теплообмен между внешней средой и воздухом в трубах. В идеале, этот теплообмен должен быть равен нулю. Для этих целей по всей воздуховодной системе делается тепло и пароизоляция.
Материалы, применяемые в термической изоляции должны обладать четырьмя основными свойствами:

1. низкой теплопроводностью;
2. низкой теплоотдачей;
3. низкой паропроницаемостью;
4. низким коэффициентом влагопоглощения.

Монтаж теплоизоляции воздуховодов осуществляется с внешней стороны. Укладывать утеплитель нужно так, чтобы не оставалось мостиков холода.

Теплоизоляция воздуховодов для предотвращения конденсата, коррозии, плесени и грибка

Воздушные массы внутри помещения и снаружи имеют различную степень влажности.
В сочетании с температурной разницей, это приводит к образованию нежелательного конденсата. А конденсат, в свою очередь, вызывает коррозию металлических частей воздуховодов, приводит к порче внутренней отделки помещений и мебели, способствует возникновению и распространению грибков и плесени. Это нарушает санитарно-гигиенические нормы и снижает срок службы оборудования.
Поэтому теплоизоляция воздуховодов – это стандартный защитный процесс, без которого сегодня не обходится ни одно строительство.
«Точка росы» может быть как внутри воздуховода, так и снаружи. Чтобы предотвратить негативное воздействие влаги на металл, необходимо сделать расчет оптимальной толщины утеплителя для теплоизоляции воздуховодов всех систем – воздушного отопления, вентиляции, кондиционирования.

Выбор материалов

Основная задача утеплителя, помещённого на воздуховод, это обеспечение тишины, исключение потерь тепла и возникновения пожара. Монтаж осуществляется только с наружной стороны трубопровода

При этом важно следить, чтобы не остались мосты холода (не утеплённые участки).

Выбор подходящего материала во многом зависит:

  • от типа трубы (квадратные или круглые);
  • температуры транспортируемой среды;
  • влажности (есть материалы, боящиеся конденсата – например, минеральная вата, требующая надёжной гидроизоляции);
  • и его стоимости.

Характеристики популярных материалов

Минеральная вата выпускается в виде рулонов, жёстких плит (панелей) или трубных секций с круглым сечением. Надёжно поглощает шумы оцинкованных трубопроводов. Боится повышенной влажности! Срок службы при правильной изоляции от пара и конденсата достигает 20-30 лет.

Пенофол представляет собой вспененную массу из полиэтилена рулонного типа, покрытую с наружной стороны слоем фольги. Не подходит для наружного использования, так как не очень надёжно защищает от потерь тепла. При этом отлично отбивает инфракрасное излучение и может устанавливаться как в любых помещениях, так и на чердаке. Хорошо изолирует вибрацию.

выпускается в виде трубных секций круглого сечения. Удобен в монтаже, так как имеет специальные пазы, не чувствителен к влажности. Но установить его на изгибах воздуховода не получится из-за повышенной жёсткости материала.

Термоплекс

Жидкие утеплители отличаются высокой стоимостью (необходимо нанести на трубы не менее 5 см ровного слоя) и недостаточной прочностью. Утеплитель можно повредить буквально пальцами, поэтому он нуждается в надёжной внешней защите. Не пропускает и не впитывает внешнюю влагу, пар и конденсат.

Зачем нужно утеплять элементы вентиляции и вытяжку

Без должного утепления на внутренней поверхности вентиляционных труб будет образовываться конденсат, постепенно он проникает через негерметичные соединения в перекрытия и стены. Через некоторое время на этих поверхностях появится сырость, плесень, что активирует медленный, но стремительный процесс разрушения.

Вентиляционные трубы в подвале

Чаще всего вентиляционные трубы находятся на чердаке, но иногда они проходят и через подвальные помещения, но в любом случае без должного внимания образования конденсата не избежать.

Конденсат оказывает также воздействие непосредственно на сам вентиляционный канал. Степень влияния и дальнейшего повреждения зависит от материала, из которого изготовлена труба:

рекомендуемые статьи:

  • Теплоизоляция Кнауф: применение и характеристики утеплителя
  • Оцинкованная поверхность страдает при повреждениях антикоррозионного защитного покрытия. Это происходит при нарезании материала.
  • Гофрированные, а также поливинилхлоридные трубы из алюминия спокойно переносят взаимодействие с водой без видимых изменений.

Из-за образования капелек влаги при низкой температуре может появится иней. Сильные морозы могут уменьшить просвет вентиляционной трубы с 10-15 сантиметров до нуля за несколько недель.

Почему образуется конденсат?

Это явление возникает по двум причинам:

  1. Деятельность человека связана с высокой влажностью. Приготовление пищи, мойка посуды, уборка, стирка, даже при дыхании появляется водяной пар.
  2. Относительная влажность. От температуры воздуха зависит количество влаги, которое содержится в нем в состоянии пара. Как только изменяется температура изменится и количество воды в воздухе. Из-за существенного охлаждения количество влаги превысит 100%, избыток будет накапливаться на поверхности.

Основные виды утеплителей

Любые виды теплоизоляторов могут быть использованы в таком процессе, как изоляция воздуховодов. Этот традиционные материалы, которые применяются для теплоизоляции стен, пола или потока. Но есть среди них и специальные, которые применяются только в таком процессе, как теплоизоляция воздуховодов.

К примеру, вспененный синтетический каучук. Это листовой материал, очень эластичный и гибкий, хорошо держит придаваемую ему форму, долго служит (до 25 лет), негорючий, с прекрасными звукоизоляционными качествами. При соприкосновении с влагой утеплитель не гниет. Его теплопроводность – 0,036 Вт/м С.

Утепление воздуховода стекловатой
Утепление вспененным полиэтиленом
Утепление синтетическим каучуком

Из традиционных утеплителей можно выделить:

  • Минеральную вату. Теплопроводность 0,038-0,045 Вт/м С, срок службы до 30 лет.
  • Базальтовое волокно. Теплопроводность 0,032-0,048 Вт/м С, прослужит не меньше 50 лет.
  • Стекловата. Теплопроводность 0,036-0,05 Вт/м С. 25 лет полноценной работы.
  • Вспененный полиэтилен. Теплопроводность 0,038 Вт/м С. 80 лет гарантии.
  • Пенополиуретан. Теплопроводность 0,019-0,03 Вт/м С.

Клапан воздушный утеплённый

Важно. Необходимо отметить, что существуют современные методы, при которых тепловая изоляция воздуховодов не применяется как таковая

Для этого используется клапан воздушный утепленный КВУ. Это специальная решетка, в конструкции которой присутствуют:

  • Рама.
  • Поворотные лопатки от двух до двенадцати штук.
  • Нагревательный элемент (ТЭН).

С помощью этого приспособления можно регулировать подачу теплого воздуха. По сути, клапан воздушный утепленный выполняет роль утеплителя, только не в прямом смысле этого слова. При втягивании воздуха внутрь с низкой температурой на улице происходит его обогрев, а, значит, граница холод-тепло исчезает. Для каждой вентиляционной системы устанавливается свой КВУ, просто необходим точный расчет, с помощью которого и подбирается это приспособление.

Готовые утепленные трубы плюсы применения

Для любителей упрощенного монтажа существует предложение, не требующее дополнительной теплоизоляции. Это так называемые сэндвич-трубы со слоем утеплителя заводского изготовления. Конструкция изделий довольно простая: между двумя каналами разного диаметра вставлен защитный слой из базальтового волокна.

Технические характеристики

Утепленные изделия предназначены для сооружения дымоходов и вентиляционных систем, причем в первом случае предпочтительнее продукция из нержавейки, во втором – из оцинковки. За сохранение тепла и защиту от влаги отвечает слой минваты, обладающий следующими свойствами:

  • коэффициент теплопроводности – 0.038-0,051 Вт/(м*К);
  • водопоглощение – 2 %;
  • прочность – от 5 кПа до 80 кПа;
  • горючесть – Г1 (слабогорючий).

Минеральная основа способствует сохранению структуры волокон даже после длительного использования, появление грибка и плесени исключено. Высокая температура плавления изолирующего вкладыша (около 1100 ºС) делает изделия пожаробезопасными, а комбинированный состав – прочными и поглощающими внутренние шумы.

df6300eab69a9f31e1e8540af95c722b.jpgУтепленные трубы для дымоходов

Единственный минус продукции – высокая цена по сравнению с обычными деталями, однако если сложить стоимость всех материалов при раздельном утеплении и прибавить к этому трудовые затраты, разница в цене заметно сократится.

Особенности монтажа

Если вы по своему образованию или роду деятельности связаны с установкой внутридомовых коммуникаций, то вам не оставит труда самостоятельно составить схему вентиляционной системы. В противном случае рекомендуем обратиться в агентство, где не только составят проект, но и посоветуют наиболее оптимальные материалы. Для тех, кто привык строить сам, напоминаем:

  • чем шире сечение труб, тем легче производится циркуляция воздушных потоков (рекомендованный минимальный диаметр – 140 мм);
  • если в частном доме имеется несколько воздухоотводов (чаще всего так и бывает), они должны соответствовать друг другу, чтобы сохранить равновесие тяги;
  • короткие каналы не стоит делать узкими.

Старайтесь использовать одинаковый тип труб и теплоизоляции, если нарушен естественный воздухообмен, подумайте над устройством принудительной вентиляции.

Недостатки и способы их предотвращения

Недостатков, влияющих на процесс эксплуатации, у утепленных изделий нет. Некоторым не нравится более солидный вес: два слоя стали тяжелее, чем полимерные или гофрированные аналоги такого же размера. Однако на качество монтажа вес не влияет, поэтому данную характеристику можно не учитывать.

1d1223a1776e4964cd5a517eade636ec.jpgМонтаж чехлов из минваты

Если напрягает стоимость, произведите расчеты: определите разницу между утепленными изделиями и комплектом трубы + утеплитель с гидроизоляцией (включая средства фиксации). При небольшой разнице сумм выбирайте тот материал, который легче устанавливать.

Какие бывают воздуховоды и зачем их утеплять


Утепление гибкого воздуховода с обустройством защитного кожуха.

Начнем с определения сфер применения воздуховодов. Квартирные жители сталкиваются только с кухонной вытяжкой, в редком случае некоторые знакомы с рекуператорами воздуха. Утепленный воздуховод применяется в трех сферах:

  • кондиционирование;
  • воздушное отопление;
  • вентиляция.

По трубам транспортируется воздух разной температуры и влажности. Они могут быть круглые или прямоугольные, разного сечения и из различных материалов, например, из фольги или жести. Исходя из этого их классифицируют на гибкие и жесткие. Гибкий утепленный воздуховод легко монтировать, так как его стенки тонкие, но их легко повредить.

Циркуляция воздушных потоков осуществляется как принудительно, так и за счет естественной тяги. В первом случае скорость потоков будет намного выше, при этом возникает достаточно сильный шум и вибрация.

Утепленные воздуховоды для вентиляции намного тише (практически бесшумные) – это первая проблема, которую снимает теплоизоляция, к тому же полностью пропадает вибрация (приятный бонус). Вторая проблема – это теплообмен между транспортируемым воздухом и окружающей средой, которого в идеале быть не должно, независимо от того циркулирует по трубам холодные или горячие потоки.

Третья, пожалуй, самая серьезная проблема – это конденсат, который выпадает в точке росы. Она может быть как внутри трубы, так и снаружи, что никоим образом не сглаживает разрушительного действия конденсата. Монтаж теплоизоляции воздуховодов осуществляется с наружной стороны. Если теплоизоляция боится влаги, то ее нужно защитить специальными пленками. Укладывать утеплитель нужно так, чтобы не оставалось мостиков холода.

77fe797058e1062d58f862a69bf84577.jpgОткрытий камин с воздушным отоплением способен обогреть небольшой по площади дом. Для больших площадей лучше подходит водяной контур.

О том, подходит ли камин как основное отопление вы можете прочитать .

Польза от утепления воздуховодов

Начнем с того, что существуют определенные строительные нормы, по которым проводятся теплоизоляционные мероприятия. Определяются они СНиПом 2.04.14-88, в котором четко обозначено, где и как надо проводить утепление вентиляции. Это в первую очередь касается неотапливаемых помещений и улицы.

Теплоизоляция вентиляционной системы осуществляется с одной единственной целью – не снизить срок эксплуатации воздуховодов.


Все дело в том, что сама вентиляция – это проветривание помещений, при котором воздух внутри здания движется со скоростью 1 м/с. А чтобы это происходило, нужно установить два отверстия (или больше), в одно из которых свежий воздух с улицы поступает внутрь сооружения, из второго отработанный выбрасывается наружу. Так вот вся конструктивная часть вентиляции – это схема развязки воздуховодов, работающей на вытяжку, то есть по ним будет перемещаться теплый воздух из здания.

В неотапливаемых помещениях или на улице теплый воздух начнет конденсировать, образую влагу на внутренних стенках воздуховодов, изготовленных из стального листа. Происходит коррозия металла, которая приводит к быстрому выходу из строя всей системы. Утепленные воздуховоды препятствуют соприкосновению теплого воздуха с холодной средой, а значит, нет конденсата.

Правила СНиП четко оговаривают, какой утеплитель, и какой толщины надо использовать, чтобы создать все условия качественной и эффективной работы системы вентиляции. А так как современный рынок предлагает огромное разнообразие теплоизоляционных материалов, то надо разобраться с ними и определить наилучший утеплитель для вентиляционных труб.

Рейтинг
( Пока оценок нет )
Понравилась статья? Поделиться с друзьями:
Добавить комментарий
