Конструкция ручки-защелки, советы по выбору и монтажу в межкомнатные двери своими руками

Конструкция ручки-защелки, виды и нюансы механизма. Советы по выбору и особенности монтажа в межкомнатные двери своими руками

Конструкция механизма дверной ручки

Для начала рассмотрим принцип действия. При нажатии на ручку через передаточные пластины срабатывает фалевая защелка (замочный язычок). Она прячется вглубь запорного механизма, и створка открывается. Для закрытия ничего особенного не требуется. Благодаря скошенному краю и минимальной силе трения язычка происходит его плавное западание внутрь. Пружины, расположенные внутри механизма, обеспечивают возврат в исходное положение.


Внутреннее строение замка

Каково устройство ручки, предназначенной для межкомнатной двери? На рукоятке с той стороны где нет ключа, существует маленькое отверстие. Через него при помощи шила отодвигают пружину и снимают ручку. После этого демонтируют накладку и откручивают фиксирующие болты. Теперь весь механизм не закреплен и легко доступен.


Устройство ручки

Запирающее устройство имеет Т-образный вид. В середине присутствует прорезь квадратной формы, которая с легкостью крутится посредством подшипников в круглом основании. Через стальной стержень угол закреплен к фалевой защелке. Когда окошко вращается, язычок выполняет возвратно-поступательные операции. Благодаря пружинному стопору, установленному на толкателе, происходит блокировка прокручиванию окна, когда идет непосредственное действие на язычок. В современных и более надежных конструкциях ручек этот штырь идет с защелкой, что препятствует открыванию закрытого запорного устройства.

Дверная ручка имеет следующую конструкцию. Ее главный элемент – это квадратный стержень, который проходит сквозь полотно и защелку. Он крепится к ручкам посредством стопорных пружин. В той ручке, где установлена запирающая сердцевина с секретом, стержень притягивается блокировочным болтом. В моделях понадежней такая конструкция уже цельносварная. Эта часть ручки не подлежит разборке, и в случае выхода из строя запорного секрета придется приобретать целиком новое изделие. При повороте рукоятки стержень обеспечивает задвигание язычка вглубь механизма.

С противоположной стороны на этот же стержень устанавливается фиксирующая шайба. Посредством ее через два болта притягиваются между собой дверные ручки. При наличии запирающей функции должен устанавливаться блок запора. В нем стержень фиксируется под воздействием стальной зацепки. Она срабатывает от кнопки или вентиля. После этого надевается накладка до характерного щелчка. Когда он произошел, это значит, что пластина села на центровой штырь как надо.

Как установить ручку на дверь

Чтобы правильно произвести установку, требуется знать устройство дверной ручки с защелкой. Стандартное изделие состоит из следующих элементов:

  • дверной ручки, посредством которой происходит открытие двери и запорного механизма;
  • запорного механизма-защелки;
  • фиксирующих болтов;
  • декоративных накладок, устанавливаемых на дверное полотно и закрывающих крепежные болты;
  • цилиндрового механизма, если стандартная ручка дополнена возможностью закрывания ключом.

Элементы, входящие в состав дверной ручки защелки

Любая ручка дополняется ответной планкой, которая устанавливается на дверной косяк и служит для вхождения защелки.

Комплект инструментов

Перед установкой необходимо подготовить инструменты, которые могут потребоваться в процессе выполнения работы. К таким инструментам относятся:

  • дрель;
  • перьевое сверло (диаметр 23 мм);
  • фреза (диаметр 50 мм);
  • отвертка (для большего удобства можно использовать шуруповерт);
  • рулетка;
  • маркер;
  • стамеска;
  • молоток.

Инструменты, требующиеся для установки ручки защелки

Инструкция по монтажу

Монтаж дверной ручки производится по следующей схеме:

  1. на торцевой части двери наносится разметка для установки защелки;
  2. на лицевой стороне отмечается область для крепления ручки;

При нанесении разметки необходимо учесть оптимальное местоположение ручки. Устройство целесообразно устанавливать на расстоянии 95 – 100 см от низа дверного полотна и на расстоянии 6 мм от его торцевой части.

  1. на следующем этапе производится сверление отверстий под ручку и запорный механизм. С торцевой стороны для сверления отверстия используется перьевое сверло, а с лицевой части – фреза. Для удобства можно использовать шаблон;

Сверление отверстий при помощи шаблона

  1. далее необходимо сделать нишу для планки запорного механизма. Для этого защелка вставляется в подготовленное для нее отверстие, и отмечаются размеры ниши. После разметки отмеченная область вынимается при помощи стамески и молотка;
  2. запорный механизм закрепляется на дверном полотне при помощи отвертки или шуруповерта и крепежных болтов. Для удобства проведения операции можно предварительно просверлить отверстия для крепежей;

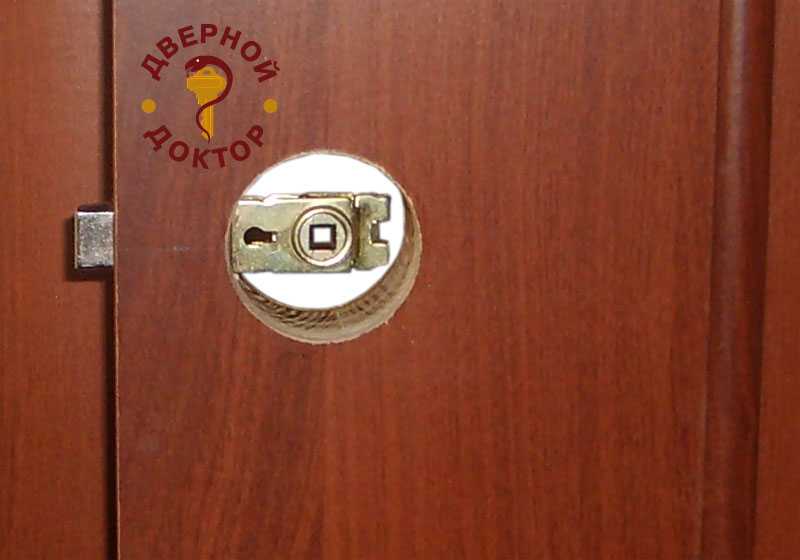

Монтаж запорного механизма на дверь

  1. закрепляется ручка. Для этого при помощи специального ключа, входящего в комплект ручки с одной стороны снимается декоративная накладка. Ручка закрепляется крепежными элементами;

Крепление ручки к дверному полотну

  1. на дверное полотно устанавливаются декоративные накладки;
  2. на дверной коробке отмечается область для установки ответной планки. Сделать это можно при помощи маркера, которым немного окрашивается защелка. После закрытия двери отпечаток от маркера остается на дверном косяке;
  3. область для монтажа ответной планки вынимается стамеской и молотком;
  4. крепежами фиксируется ответная планка.

Установка ответной планки на дверную коробку

Более подробную инструкцию по установке ручки защелки можно получить, посмотрев видео.

Выбор и монтаж дверной ручки защелки не составит проблем, если знать простые правила, описанные в статье.

Как выбрать и установить защелку на межкомнатную дверь

Если вы впервые устанавливаете ручку с защёлкой в межкомнатную дверь, данная задача может показаться для вас достаточно сложной и трудоёмкой. Но это только на первый взгляд. Ничего особо сложного в этом нет. При соблюдении инструкции и наличии необходимого инструмента, установить ручку с защёлкой вполне реально за один час.

Ручки с замками-защёлками подразделяются на три типа: без фиксатора — дверь с такой ручкой не запирается изнутри с фиксатором — установленным на ручке дополнительным механизмом, с помощью которого дверь закрывается изнутри ключом — с внешней стороны ручки находится разъём под ключ, позволяющий запирать дверь снаружи, а с внутренней стороны находится фиксатор.

Также, ручки-защёлки бывают двух видов: Кноб – шарообразная ручка с защёлкой и поворотным механизмом. Вместе с ручкой в комплекте обычно идёт инструкция по её установке и схема-шаблон для разметки двери. Фалевая ручка – практически идентична кнобу, отличие лишь в нажимном механизме, который приводится в движение нажатием, а не вращением.

Сначала необходимо сделать разметку под ручку и защёлку. В большинстве случаев вместе с ручкой в комплекте идёт инструкция с подробной схемой разметки, где указаны все необходимые размеры. Если по какой-либо причине её нет, ничего страшного, можно обойтись и без неё.

Высота ручки зависит от индивидуального подхода, но чаще всего она устанавливается на расстоянии 90-100 см от уровня пола. Отметив на двери необходимую высоту, отмеряем расстояние в 60 мм от края двери и помечаем карандашом. С помощью угольника переносим разметку на торец двери, сделав пометку шилом ровно посередине торца.

Вставляем механизм защёлки в отверстие на торце двери и карандашом обводим лицевую накладку по контуру. С помощью стамески и молотка выбираем под неё паз на необходимую глубину, чтобы накладка встала заподлицо с дверью. Прикручиваем защёлку к двери шурупами, предварительно просверлив под них отверстия чуть меньшего диаметра. Установка механизма защёлки готова.

Приступаем к установке дверных ручек. С одной стороны двери устанавливаем накладку с квадратным стержнем в защёлку таким образом, чтобы стержень и втулки под винты вошли в отверстия механизма защёлки.

Чтобы вставить вторую часть, её необходимо разобрать. Сначала снимаем ручку, нажав ключом, входящим в комплект, на внутренний фиксатор сбоку ручки. Затем, с помощью этого же ключа снимаем круглую декоративную накладку. На квадратный стержень с другой стороны двери вставляем внутреннюю накладку и стягиваем обе части крепежными винтами, идущими в комплекте.

Осталось установить ответную планку на дверной коробке. Определяем место касания «язычка» защёлки на косяке короба. Это можно сделать различными способами, например, помечаем кончик «язычка» чёрным маркером и несколько раз выполняем открытие и закрытие двери. В итоге у нас должна остаться пометка на дверном косяке.

В жилом помещении на межкомнатные двери устанавливаются защелки, позволяющие зафиксировать в закрытом положении. Защелка межкомнатная бывает различных видов, что затрудняет выбор обычного потребителя. Как подобрать устройство самостоятельно и произвести его установку без помощи специалистов, можно узнать из этой статьи.

Ручка с защелкой для двери

Основные преимущества накладных замков

Оснащение двери накладным замком обеспечивает высокую безопасность от несанкционированного вторжения, особенной прочностью и надёжностью отличаются усовершенствованные модели замковых механизмов электронного типа.

Внимание! Установка накладных замков (особенно на деревянные двери) отличается простотой и легкостью, их легко смонтировать своими руками, имея минимальные мастеровые навыки.

Накладные замки не влияют на прочность дверных полотен, при их установке в двери не требуется высверливать отверстия. Благодаря щадящему монтажу при установке накладных замков, дверные конструкции не теряют высоких качеств по прочности, безопасности, надежности и долговечности. Двери сохраняют исходные геометрические размеры весь срок эксплуатации, при этом исключается провисание дверного полотна.

Накладной замок можно без труда установить своими руками

Накладной замок, оснащенный дополнительными запорными системами: защелкой или задвижкой, идеально обеспечивает устойчивость дверной конструкции к взлому.

Качественное крепление накладного замка на дверь из металла, хоть и требует дополнительных затрат, но прекрасно вписывается в интерьер помещения, при этом удовлетворяет высоким требованиям по обеспечения безопасности жилища.

Установка дверной ручки с фиксатором

К процессу монтажа новой ручки следует подойти с максимальной серьезностью, поскольку здесь риск ошибки гораздо велик, нежели при ее замене. Дело в том, что во время замены вам следует знать, каков был порядок демонтажа. В этом случае вам останется выполнить все действия в обратной последовательности. Если же вы установили новые межкомнатные двери, то вам придется приложить максимум усилий для того, чтобы выполнить монтаж ручки-защелки строго в соответствии с технологией.

В процессе монтажа фурнитуры с механизмом защелки на межкомнатную дверь следует выполнить следующие основные этапы:

  • разметка полотна;
  • высверливание отверстия;
  • монтирование и крепление.

Разметка полотна

Во время выполнения этой работы нужно действовать предельно аккуратно. Чтобы вам было проще решить эту задачу, желательно вначале снять полотно межкомнатной двери. Есть модели дверей, которые имеют нанесенные предварительно производителями контуры мест. Хотя это и кажется удобным, все же не следует ориентироваться на них.

При определении высоты, на которой будет размещена ручка, следует от нижней части пола отмерить расстояние 80-100 см.

После этого нужно выбрать центр места размещения ручки-защелки. Далее нужно разметить на торцевой части конструкции место, куда будет входить язычок механизма. Это делается путем нанесения горизонтальной линии и отметки центра толщины полотна. Размещать корпус следует с тем расчетом, чтобы он не мог выйти за пределы полотна. Подобное его расположение следует разметить с каждой из сторон.

Высверливание отверстия

Для создания отверстия, в которое будет помещен механизм, следует использовать коронки по дереву.

Чтобы сделать паз для язычка, необходимо использовать направляющие и перьевое сверло.

Для удаления остатков древесины используют стамеску, которой необходимо работать, ориентируясь на нанесенные заранее линии

Важно следить за тем, чтобы вы не выбрали больше, чем требуется. Для этого время от времени нужно сверяться с глубиной кармана

Понять, правильно ли вы все сделали, можно в том случае, если после ввода в отверстие пластина механизма не выходит за пределы плоскости торца двери.

Монтаж и крепление

Берем механизм, помещаем его в сделанное отверстие, а затем фиксируем его пластину при помощи шурупов. Чтобы вам было легче вкручивать шурупы, вы можете предварительно сделать соответствующие пазы. Благодаря этому при креплении пластины шурупами вы будете уверены, что они войдут достаточно ровно. Далее переходят к установке стержня, а затем начинают собирать ручку.

При помощи перьевого сверла нужно сделать заранее размеченный паз

Здесь вам важно убедиться, что находясь в коробке, он сможет полностью выходить из защелки. Если с этим нет проблем, то можно начинать вырезать контур для пластины, используя стамеску

Установка пластины ответной части выполняется по такой же схеме, что и основного корпуса: ее следует полностью поместить в полотно и зафиксировать при помощи шурупов. После этого можно закрыть дверь и убедиться, правильно ли работают межкомнатные ручки. Если механизм функционирует без замечаний, то это станет поводом для того, чтобы гордиться выполненной работой.

Такой элемент, как ручка-защелка способен заметно повысить уровень удобства при пользовании межкомнатной дверью. Причем здесь имеется ввиду не только повышение теплоизоляционных и шумоизоляционных характеристик помещения в результате оснащения подобным механизмом межкомнатной двери, но и обеспечение безопасности. Дело в том, что, благодаря ручке-защелке можно исключить ситуации, когда межкомнатная дверь неожиданно ударяет входящего человека из-за сильно сквозняка.

Поэтому решение установить ручку-защелку на межкомнатную дверь представляется разумным. Причем справиться с этой работой под силу любому владельцу. При условии, что вы тщательно ознакомитесь со всеми этапами работ по демонтажу и установке ручки-защелки и будете в точности соблюдать порядок выполнения всех операций, можете быть уверены, что выполните эту работу на высоком уровне. Благодаря этому вы сможете воспользоваться всеми преимуществами этого механизма.

Разновидности ручек с защелкой

Дверная ручка с врезной защелкой для межкомнатных дверей делится на несколько групп:

  • Магнитные;
  • Фалевые;
  • Роликовые;
  • Защелки с запирающим фиксатором.

Магнитные

Состоят из металлической пластины и магнитного элемента, которые размещены на косяке и на боковой части двери. Работа такого типа защелки очень проста. Во время закрывания двери магнит начинает притягивать металлический элемент, удерживая его в неподвижном положении.

С магнитной защелкой устанавливается неподвижная ручка. Второй вариант данного фиксатора – магнитная защелка с подвижным язычком. В отличие от предыдущего механизма, этот практически бесшумный и обладает такими достоинствами как плавность в работе и длительный срок службы.

Фалевые

Устройство фалевого замка межкомнатной двери с защелкой имеет выдвижной язычок, который скошен под углом. Во время монтажа данной конструкции на косяке монтируется пластина со специальным пазом. Во время закрывания полотна язычок входит в паз на косяке, фиксируя, таким образом, конструкцию.

Чтобы открыть дверь, необходимо надавить по подвижную ручку, в результате чего язычок выходит из паза и освобождает конструкцию от фиксации.

Роликовые

В отличие от предыдущей защелки, здесь вместо язычка используется подпружиненный ролик. Во время закрывания полотна он входит в специальную выемку на косяке, благодаря чему фиксирует дверь. Данный тип защелки монтируется неподвижной ручкой и ручкой-рычагом. В случае с неподвижной ручкой необходимо приложить некоторые усилия чтобы открыть дверь.

С запирающим устройством

Данный тип устанавливается чаще всего в ванных комнатах или санузлах. Оснащается блокирующим элементом с ключом, при повороте которого можно на некоторое время закрыться в помещении от постороннего нежелательного проникновения на некоторое время.

Разновидности поломок

У ручек есть наиболее уязвимые места, потому они часто ломаются. Сначала необходимо выяснить причину неисправности, разобрав её:

  • Чтобы снять прикрученную шурупами, достаточно простой отвёртки, сложнее будет с круглой.
  • Чтобы снять круглую, необходимо нажать на стопор, вытащить изделие, удалить накладку, затем открутить винты.

Когда снята основная часть, нужно достать механизм, осмотрев который будет понятна причина поломки.

Заедает

При постоянной работе части внутреннего замка стираются, сквозь мелкие щели туда попадает пыль, в результате рукоять заедает. Чтобы этого избежать или увеличить срок эксплуатации, достаточно следить за смазкой в ригеле. Периодически нужно капать на него каплю масла, а затем проворачивать для равномерного распределения по всем деталям.

Если выкрутились некоторые болты и элементы разболтались, то дверная ручка заедает. Тогда достаточно подтянуть крепежи, предварительно установив всё в нужное положение.

Выпадение

Когда она отваливается, то тут, скорее всего, проблема — в стопорном кольце. Причиной может стать его деформирование или смещение, реже оно лопается или крошится на мелкие кусочки.

Потребуется полностью разобрать механизм и посмотреть, что случилось с этой деталью. Обычно достаточно кольцо заменить, а затем всё установить на место.

Поломка внутреннего четырёхгранного штифта

Если сломался квадрат в замке, то придётся менять весь механизм. Ломается он, когда изделие не очень качественное, изготовленное из силумина. Стальные ломаются реже: они крепче, выдерживают большие нагрузки.

Чтобы достать штифт, потребуется полная разборка с заменой механизма. При покупке личинки замка лучше брать продукцию надёжного производителя.

Не двигается язычок

Когда обнаруживается проблема с язычком, который никак не хочет работать, то тут снова виноват четырёхгранный штифт: он сдвинулся в сторону и прижал защёлку, которая и потеряла способность двигаться.

Такая проблема обнаруживается, если квадрат короткий. Достаточно заменить его более длинной деталью. Если квадрат оказался слишком большой, то обрезают его болгаркой. Разобрав, заменяют запчасть и устанавливают всё на прежнее место.

Не возвращается в исходное положение

Виновата обычно возвратная пружина. Чаще всего она просто соскакивает. Разобрав механизм, её закрепляют. Но если она лопается – значит, изделие низкого качества.

Главное, что найти такую пружину отдельно довольно сложно. Продавцы предлагают решать проблему приобретением целой сердцевины. Если удалось найти отдельно пружину, то её можно заменить.

Монтаж кнобов

Купив кнобсет, покупатель получает полностью готовый к установке комплект. К нему прилагается подробная инструкция с шаблоном для разметки сверления отверстия под дверную ручку в виде шара. Установка нобов может выполняться двумя способами: при помощи двух фрез (52 мм и 24 мм) или стамесок. Первый способ предлагается самим производителем, так как он займет не больше получаса времени. Для этого в магазине необходимо приобрести соответствующие фрезы. Второй способ более трудоемкий, но бесплатный и более щадящий для дверного полотна.


Процесс установки

Порядок работ такой:

  • На нужной высоте отмечаем место расположения кноба (95–110 см).
  • От торца дверного полотна при помощи угольника отмечаем центр оси квадрата под ручку (обычно 6 см от края полотна).
  • По этой же линии отмечаем точка по центру с торца полотна.
  • При работе фрезами останется просверлить отверстия по отмеченным точкам.
  • При работе стамеской с лицевой стороны сверлом 14 мм сверлится 3 отверстия: одно центральное – под квадрат, и два по горизонтальной линии по бокам от него – для стяжек кноба. Для этого необходимо замерить расстояние между стяжками на ручке, поделить его пополам и от центральной точки под квадрат вправо и влево отмерить полученное расстояние.
  • В подготовленное с торца отверстие вставляем корпус защелки и обводим лицевую планку. Корпус вынимаем и стамеской выполняем выборку для утапливания планки. Вставляем защелку и прикручиваем саморезами.
  • Ручку со стяжками вставляем в защелку, предварительно выкрутив крепежные винты. Вторую ручку-защелку с функцией фиксации разбираем.
  • Для этого необходимо нажать на фиксатор в отверстии основания ручки. Так получится отсоединить кноб и декоративную накладку и получить доступ к крепежным отверстиям в корпусе. Корпус надеваем на выступающий квадрат и закручиваем винтами. Надеваем декоративную планку и кноб, который должен зафиксироваться с характерным щелчком.
  • После этого остается разметить и установить ответную планку на коробке двери.

Видео установки:

Как и у всех других типов запирающих устройств, качество и долговечность ручки кноба со встроенным фиксатором зависит от ее стоимости.

Виды межкомнатных врезных замков

Существует три типа врезных межкомнатных запорных механизмов:

  • С одним фалевым язычком (защелка). Стандартный популярный механизм, без блокиратора или сердцевины для ключа. Он не блокирует, а только фиксирует положение «закрыто»
  • Устройство, оснащенное отдельным фиксатором для дополнительной блокировки изнутри (защелка плюс блокиратор; изнутри клавиша, вертушок). На наружной части — скважина или заглушка. Обычно они используются для ванных, туалетов, жилых комнат, если дверь нужно срочно блокировать без особой надежности. Их разновидность – поворотные круглые, реже квадратные, овальные кнобы. Это ручка с личинкой по центру
  • Механизм, оборудованный простой защелкой и отдельной секреткой (полноценной сердцевиной). Он применяется как для входных, так и для межкомнатных дверей (кабинеты, комнаты, где хранятся ценные вещи). Его разновидность: наружная часть с отверстием для ключа, а внутренняя – с рычажком, чтобы удобнее закрываться изнутри, не применяя ключ.

В зависимости от типа язычка:

  • Фалевый. Обычный фиксатор для удержания дверей закрытыми
  • Роликовый. Вместо язычка – ролик. Используют для дверей с большой интенсивностью циклов открытия/закрытия
  • Магнитный
  • Механизмы для раздвижных дверей с язычками-крючками.

Виды по расположению функциональных частей:

  • Наружные детали оформлены одной накладкой-пластиной
  • Ручка, блок секретки оформлены отдельными накладками.

Демонтаж и установка личинки

Если все-таки было решено отремонтировать замок своими руками, то чтобы выполнить работу качественно и в короткие сроки, нужно соблюсти некоторые рекомендации:

  1. Если неисправна старая личинка, ее можно заменить на новую. После определения размера личинки лучше всего ее приобрести в специализированном магазине.
  2. Чтобы демонтировать старую личинку, ключ вставляют в дверной замок и, открыв дверь, ее закрепляют в удобном рабочем положении. Последующим действием будет извлечение шурупов, с помощью которых крепится пластина замка. Далее, необходимо определить винт, которым фиксируется положение личинки. В основном его расположение по центру замка, под язычком. Не извлекая ключа, поворачивая его, нужно постараться вытащить личинку из гнезда. Но бывает, что ключ отсутствует, в этом случае личинка может быть изъята при помощи дрели.
  3. Чтобы установить новую личинку, все те же действия проделываются в обратном порядке. Чтобы личинка беспрепятственно вошла в гнездо замка, в нее вставляется ключ и проворачивается. После ее установки на место она фиксируется винтом. Завершая процесс, накладывают пластину и закрепляют шурупами.

Устройство дверной ручки-защелки

Итак, вы задумались над тем, как установить и разобрать дверную ручку защелку. Знание устройства и схемы поможет без проблем снять старую ручку и заменить ее на новую. Мы рассмотрим наиболее популярные модели типа кноб – с нажимной и поворотной ручкой. По конструкции они похожи, отличаются только формой ручки и способом открывания защелки. Нажимная удобна тем, что легко приводится в действие – достаточно опустить ручку вниз, и защелка откроется. Однако некоторые пользователи считают такую модель довольно неудобной: случается, что об нее ударяются либо цепляются одеждой. Поворотная ручка в этом плане более эргономична, да и смотрится куда эстетичнее. Но и у нее есть свой недостаток – не всегда с первого раза удается прокрутить защелку, чтобы открыть дверь. Например, скользкими руками это сделать непросто, а детям и вовсе не удается справиться с такой ручкой. При покупке учитывайте эти нюансы и делайте правильный выбор. Изделие представляет собой две соединенные между собой ручки (3) и механизм защелки (1), который вставляется в дверное полотно. В дверной откос устанавливается ответная планка (6). Винты для крепления (8) скрываются декоративным фланцем (5), в котором есть техническое отверстие (4) для отжима ручки и ее снятия. Для этого используют специальный ключ (7). А несколько ключей (9) идут в комплекте поставки для моделей с замочной скважиной.

Если вы решили установить дверную ручку своими руками, помните о главном: механизм будет работать исправно, только если при монтаже вы учтете все нюансы. Чтобы легче было справиться с этой задачей, предлагаем пошаговую инструкцию.

Конструкция ручки-защелки

В зависимости от типа запорного механизма будет осуществляться и монтаж. Есть 2 вида дверных защелок: Г-образные (нажимные) и шарообразные (поворотные).

  • Устройство нажимной ручки следующее: в торец дверного полотна монтируется защелка, сопряженная с пружиной. Защелка не позволяет двери открываться от сквозняка и фиксирует е закрытой. Вы нажимаете на ручку – защелка уходит в глубь корпуса и дверь открывается. Такие защелки ставят и на межкомнатные, и на входные металлические двери.
  • Шарообразная ручка (второе название – ручка-кноб) имеет круглую форму, скважина врезана в центр. Благодаря этому можно запирать дверь изнутри (как на встроенный замок, так и на ключ). Как только вы повернули ключ в замочной скважине, рычаг, открывающий дверь, приходит в действие. Ручки с таким механизмом реже встречаются на межкомнатных дверях: чаще в санузлах и отелях.

Нажимная защелка разбирается следующим образом:

  1. Дверь можно снять с петель и положить на пол или оставить как есть – зафиксируйте её, как вам удобнее.
  2. Снимите декоративные накладки. В некоторых моделях достаточно просто поддеть ее лезвием, в иных же – нужно сначала открутить резьбу.
  3. При помощи ключа-шестигранника открутите углубленный крепежный саморез. Он расположен сбоку или внутри (в зависимости от марки).
  4. Отверткой открутите и вытащите внутренние крепежные болты самого механизма.
  5. Открутите крепления на торце и потяните на себя пластину, расположенную на торцевой части двери, на себя. Вытащите её.

Схожая схема будет и при демонтаже поворотного механизма:

  1. После того, как вы открутили крепежные части – снимите рукоятки. Если на данном замке присутствует резьба, одну ручку удерживайте в неподвижном состоянии, а вторую поворачивайте в противоположную сторону.
  2. Лезвием подденьте и снимите декоративную защиту.
  3. Вытащите внутренние болты.
  4. Выкрутите и вытащите саморезы (с торцевой части), извлеките пластину механизма.

Если же ручка стационарная и была установлена изначально на двери:

  1. Разберитесь: есть ли внутри осевой стержень. Для этого зажмите одну ручку, а вторую поверните.
  2. Если стержень присутствует – потяните на себя одну ручку. Вторая снимется сама.
  3. Если осевого стержня нет, возьмите отвертку с плоским стержнем и аккуратно выкрутите крепежные болты. Потяните ручки на себя и они легко выйдут из пазов.

В некоторых защелках есть специальные крохотные отверстия (в основном, в шарообразных и г-образных ручках-защелках). Если повернуть ручку, в этом отверстии будет виден ступор. Нажмите на него и потяните за рукоять – защелка снимется без проблем. Поскольку пальцем нажимать не совсем удобно, воспользуйтесь отверткой с самым маленьким стержнем, шилом или специальным ключом (такие ключи часто идут в комплекте с механизмом).

Принцип и особенности работы замка входной двери

Замочный механизм работает так: рычажок затвора приподнимается поворотом ключа и подталкивает затвор кверху. Пружина несет функцию возврата рычажка на прежнее место. При помощи второй пружины защелка удерживается без движения. Если из строя вышла именно она, то она подлежит замене. Может быть согнутым и затвор, для устранения этой проблемы его выпрямляют в тисках.

Прежде чем проводить очистительные работы элементов замка, требуется запомнить полностью устройство механизма, только после этого можно демонтировать детали. Для промывки всех элементов рекомендуется применять керосин, а для очистки – ненужную зубную щетку, после чего протереть насухо ветошью. Как будут промыты и очищены все детали, систему смазывают машинным маслом. Заключительным действием будет сборка и установка замка в дверную скважину.

Когда в дверь более сложной конструкции, его разборка займет некоторое время. Первым делом при разборке такого устройства нужно демонтировать ручку, если она прикреплена видимыми болтами, то они выкручиваются при помощи отвертки или подобным инструментом.

Произведя демонтаж дверной ручки, нужно взять тонкий заостренный предмет в виде шила или спицы и, нащупав защелкивающий механизм и надавив на него, нужно попробовать открыть дверь.

Когда проблема не в защелке, а в ригеле, без помощи мастера будет трудно, но можно рискнуть. Для этого необходимо проделать следующие действия:

  • демонтируются наличники;
  • используя стамеску и молоток, удаляют часть дверной коробки, где врезана металлическая накладка;
  • в том случае, когда дверь открывается «на себя», можно без труда открыть ее, ну а если нет, то косяк придет в непригодность, зато дверь останется целой.
